铝合金条板吊顶方案
.1材料准备及要求
（1）伸缩式吊杆和角钢或圆钢吊杆，按其荷载大小分为上人和不上人两种。
（2）使用的龙骨骨架和吊杆准备齐，并满足设计要求。
（3）零配件：有吊杆、花篮螺丝、设钉、自攻螺丝、膨胀螺丝等。
（4）按设计要求可选用的铝合金罩面板、收口条，其材料的品种、规格、质量应符合设计要求。
.2主要施工工具
电锯、无齿锯、手锯、手枪钻、螺丝刀、方尺、钢尺、钢水平尺。
.3施工作业的相关条件
（1）施工作业所用的材料准备好，特别是吊顶用的吊杆要提前焊接好。
（2）安装完成顶棚的各种管线、设备及通风道，消防报警、消防喷淋系统施工完毕，并办理完交接和隐检手续。管道系统要试水、打压完成。
（3）提前完成吊顶的排板施工大样图，确定好通风口及各种露明孔口位置。
（4）顶棚安装罩面板前必须完成墙面、地面的湿作业分项工程。特别注意在安装边龙骨前必须完成墙面的找平（包括墙面腻子或墙面砖等）。
（5）准备好施工的操作平台架子或可移动架子。
（6）在铝合金吊顶大面积施工前，必须做样板间或样板段，对顶棚的起拱、灯槽、通风口、窗口的构造处理，分块及固定方法等应经试装并经鉴定合格后方可大面积施工。
.4施工工艺
（1）工艺流程：
弹线→安装吊筋→安装龙骨→隐检→安装铝扣条→饰面清理
吊顶水电管线安装
（2）技术措施：
1）弹线：根据楼层标高50水平控制线，按照设计标高，沿墙顶四周，弹出顶棚标高水平线，并沿顶棚的标高水平线，在墙上划好龙骨分档位置线。
2）安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装预先加工好的吊筋，吊筋安装用φ8膨胀螺钉固定在顶棚上。吊筋选用φ6圆钢，吊筋间距控制在1200mm-1500mm范围内。或者采用简易伸缩吊杆，这种吊杆为两根φ6圆钢，并用弹簧钢片连起来，顶端同样用L30′3角钢与钢筋焊接后用φ8的膨胀螺栓固定在结构上。3）安装主龙骨：主龙骨选用UC38轻钢龙骨，间距控制在900mm ~1200 mm范围内。安装时采用与主龙骨配套的吊挂件与吊筋连接。
4）安装边龙骨：按装配后的天花净高要求和标高控制线，在墙四周预埋防腐木楔并用圆钉固定25′25烤漆龙骨，圆钉间距不大于300 mm；或者采用钢钉固定，其间距不得大于300mm。要求边龙骨安装前墙面抹灰、刮腻子找平后进行。
5）安装次龙骨：根据铝扣板的规格尺寸（300×300×6 mm或500×500×8mm等），安装三角次龙骨，三角龙骨通过吊挂件，吊挂在主龙骨上。当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时，将相对端头相连接，并先拉线控制纵横标高调直后固定。
6）安装铝扣板：顶棚铝扣板（300×300×6 mm、500×500×8mm等），铝扣板安装时在装配面积的中间位置垂直三角龙骨拉同一条基准线，对齐基准线后向两边安装。安装时，严禁野蛮装卸，必须顺着翻边部位顺序轻压，将方板两边完全卡进龙骨后，再推紧。或者采用自攻螺丝直接固定在次龙骨上，自攻螺丝间距200mm～300mm。安装示意图3-4-11：
7）清理：铝扣板安装完后，需用布把板面全部擦试干净，不得有污物及手印等。
.5质量验收标准
（1）基本项目
1）铝合金装饰吊顶板工程所用材料的品种、规格颜色以及基层构造、固定方法等应符合设
计要求。
2）铝合金装饰吊顶板与龙骨的连接应紧密，表面应平整，不得有污染、折裂、缺棱掉角、锤伤、划痕等缺陷。
3）灯饰、通风口、检查孔等，应与吊顶协调配合，除设计上充分注意，施工时也应注意其收口的质量要求。对于大型的灯饰和风口篦子的悬吊系统，应与轻质铝合金吊顶系统分开。4）在风口、检查孔与墙面或柱面交接部位，面板要做好封口处理，不得露白槎。常采用的方法是用相同色泽的角铝封口。在检查口部位，因涉及两面收口，所以需要两根角铝背靠背用拉铆钉固定，然后按预留口的尺寸围成框子。
（2）铝合金装饰吊顶板安装的允许偏差和检验方法：见附图3-4-12
.6成品保护措施
（1）铝扣板存放在库房内，地面要平整，室内清洁、通风、干燥、底部应防枕木垫平，严禁与酸、碱、盐类物质接触。应与热源隔开，避免受热变形。
（2）安装时应注意不要将表面的面层膜损坏，或表面划痕。操作时应带好手套轻轻将板卡入龙骨槽内，或者用自攻螺丝固定。
（3）安装完成后严禁其他非专业施工人员随意拆除，在其他专业施工时应注意不要撞击吊顶。
（4）施工完成后将房间封闭，需要施工时有专人进行看管。
（5）设备管道等不得与吊顶杆接触。
.7施工时注意的质量问题
（1）吊顶不平
原因分析：
1）水平线控制不好，是吊顶不平的主要原因，主要是两方面：一是防线时控制不好；二是龙骨未拉线调平。
2）安装铝扣板的方法不妥，也是易使吊顶不平，严重的还会产生波浪形状。如龙骨未调平
就急于安装条板，再进行调平时，由于其受力不均产生波浪形状。
3）轻质条板吊顶，在龙骨上直接悬挂重物，承受不住发生局部变形。
4）吊杆不牢，引起局部下沉，由于吊杆本身固定不妥，或自行松动或脱落。
5）板自身变形，未加校正而安装产生不平，或者在运输过程中挤压变形。
6）安装扣板没插紧，下掉造成顶面不平。
防治措施：
1）对于吊顶四周的标高线，应准确地弹在墙面上，其误差不能大于±0.5mm，如果跨度较大，还应在中间适当位置加设标高控制点，在一个断面要拉通线控制，且拉线时不能下垂。2）待龙骨调直调平后方能安装条板。
3）应同设备配合考虑，不能直接悬吊的设备，应另设吊杆直接与结构固定。
4）如果采用膨胀螺栓固定吊杆，应做好隐检记录。关键部位要做螺栓的拉拔试验。
5）在安装前，先要检查板条平、直情况发现不妥者，应进行调整。
（2）接缝明显
原因分析：
1）板条接长部位的接缝明显表现在：一是接缝处接口白槎，二是接缝不平，在接缝处产生错台。
防治措施：
1）做好下料工作，对接口部位再用锉刀将其修平，并将毛边修整好
2）用同颜色的胶粘剂对接口部位进行修补。用胶的目的：一是密合，另外也是对切口的白边进行遮掩。
（3）吊顶与设备衔接不妥
原因分析：
1）装饰工程与设备工种配合导致施工安装完成后衔接不好。
2）确定施工方案时，施工顺序不合理
防治措施：
1）对于孔洞较大的情况下应先由设备确定具体参数，安装完毕衬板后进行吊顶施工。2）对于较小的孔洞，易在顶部开洞，开洞时应拉通长中心线，确定位置后定，再用往复锯开洞。
职工食堂吊顶施工方案 编写： 主管专业： 主管部门： 主管领导： xxxxxxx建筑公司 二００九年六月二十九日
一、工程概况 工程简介：xxxxxxxx有限公司食堂吊顶工程，由于原吊顶面层脱落且面层严重变色，油污擦洗不掉。更换为近年来使用较为广泛的新型吊顶全铝板装饰面板（品牌同济阳光），规格为300*600*0.6。此种板吊顶的特点：板的质量轻、表面易于清理、防火、防潮、表面装饰效果好等。施工时不能影响食堂做饭、售饭，合理安排好各个房间吊顶时间段。 二、施工方案 1.材料准备： 同济阳光烤漆龙骨骨架和吊杆准备齐，并满足施工要求。 零配件：有吊杆、花篮螺丝、射钉、自攻螺丝、膨胀螺丝等。同济阳光铝合金扣板、收口条 主要施工工具： 电锯、无齿锯、手锯、手枪钻、螺丝刀、方尺、钢尺、钢水平尺。 2.施工作业的相关条件： 1)安装完成顶棚内各种管线的整理工作。 2)提前完成吊顶的排板，确定好通风口及各种露明孔口位置。 3)准备好施工的操作平台架子和可移动架子。 4)在铝合金吊顶大面积施工前，必须做样板间，样板间选在配菜间，对顶棚的起拱、灯槽、通风口、窗口的构造处理，分块及固定方
法等应经试装后方可大面积施工。因灯具使用原双管荧光灯，灯槽应留在原位置，顺应龙骨长度方向预留，如与龙骨位置不对应，应进行微调。 5) 原吊顶拆除：原吊顶拆除要按照拆除一间安装一间的原则，拆除时要注意保护好顶棚内各管线。如顶棚内有灰尘，下部设备或菜肴等要用塑料布覆盖保护。 3. 施工工艺 1) 工艺流程： 2) 施工方法： a. 弹线：按原顶棚标高，沿墙顶四周，弹出顶棚标高水平线，并沿顶棚的标高水平线，在墙上划好龙骨分档位置线。 b. 安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装预先加工好的吊筋，吊筋安装用φ8膨胀螺钉固定在顶棚上。吊筋选用φ6圆钢，吊筋间距控制在1200mm-1500mm 范围内。安装主龙骨：主龙骨选用UC38轻钢龙骨，间距控制在900mm -1200 mm 范围内。安装时采用与主龙骨配吊顶电线整理 安装龙骨 安装铝扣板 饰面清理 弹线 安装吊筋 隐检 分项验收
铝合金吊顶工程施工方 案 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
铝合金吊顶工程施工方案 （1）基本要求 1）龙骨、吊杆及其配件刷深灰色防霉涂料。 2）吊顶龙骨体系中的吊杆均应做防火防锈处理，当吊杆长度超过时，须做反向支撑，同时所有吊杆均应与结构底板固定，吊顶的吊挂件不得与设备管道及检修通道的吊挂件合用，也不得吊挂在管道或其他设备上。设备管道不得架设在吊顶龙骨上。 3）站厅公共区、站台公共区、通道天花采用铝合金方通时需两端部封口。 4）公共区（站厅、站台、通道、出入口）天花以上的结构顶板底面、柱子顶部等装修界面可视范围内均要求喷涂深灰色防霉防潮涂料。除消防水管、气体灭火管等有特殊要求的管线外，天花以上管线应喷涂哑光深灰色防霉防潮涂料。简装修裸露天花墙面、天花表面要求喷涂深灰色防霉防潮涂料。 5）墙、地面结构变形缝处的吊顶内龙骨需在此处断开。 （2）材料准备 轻钢龙骨、配件、吊杆、膨胀螺栓、铝方通等，进场检验合格且应有出厂合格证及材料质量证明。 （3）作业条件 安装面层前需与各专业沟通配合，确认各专业是否已将管线铺设完毕。金属吊顶安装前吊顶内所有安装工程隐蔽验收需完毕，吊顶内所安装的各种设备应调试完毕，防潮防霉涂料应涂刷完毕。 1）已确定灯位、通风口及各种照明孔口的位置。 2）顶棚罩面板安装前，应做完墙、地面的湿作业工程项目。 3）搭好顶棚施工操作平台架子。 4）龙骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱、灯具、烟感探测器、导向标识、风口等处进行构造处理，检查符合设计要求后再大面积施工。 （4）施工工艺
1）弹标高控制线 根据图纸及现场实际情况确定标高，并在四周墙柱面弹出标高控制线，经测量人员复核无误。 2) 弹吊杆点线 根据吊顶排版图确定吊杆中心点位置，用墨线弹出，龙骨间距1200mm，边距300mm，吊点弹线完毕后应及时检查。不得遗漏检修口、通道口等处的附加吊杆位置线。 吊顶的吊挂点与结构连接可采用膨胀螺栓，位置应正确并固定牢固。膨胀螺栓钻孔遇到结构钢筋时，应沿大龙骨方向前后移动50～100mm补设。 3) 吊杆龙骨 吊杆与龙骨进场后，将材料报验资料上报监理单位，通过进场验收后，方可使用。龙骨搬运时造成翘曲、变形者，应予修理。 按设计及规范要求选用合适的主龙骨，吊装主龙骨的吊杆距离以及主龙骨间距，在满足设计及规范要求的前提下充分考虑现场吊顶内管线分布的实际情况来布置。 4) 吊杆固定 按照标高要求制作吊杆，并根据吊点位置安装固定吊杆，Φ8金属吊杆用膨胀螺栓与结构顶板连接，双向吊杆中距1200mm。 5) 安装主、次龙骨 吊杆安装完后安装主龙骨，然后安装次龙骨，主龙骨间距1200mm，次龙骨间距1200mm，与主龙骨十字交叉，紧贴主龙骨，并与其扣牢。安装主龙骨，同时应起拱。主龙骨的接长应采取对接，相邻两龙骨的端部通过对接片固定对接，主龙骨挂好后应基本调平。 金属方通及体系安装：把预装在金属方通龙骨上的吊件连同金属方通龙骨紧贴主龙骨，并与主龙骨成垂直方向扣在主龙骨下面，金属方通龙骨间距1～1．2 m，全部装完后必须调整至水平；将金属方通按顺序卡在方通龙骨上，并调至水平。 （5）质量要求
轻钢龙骨石膏板吊顶施工工艺 (一) 材料购配件要求 1．轻钢骨架分U型骨架和T型骨架两种，并按荷载分上人和不上人。 2．轻钢骨架主件为大，中，小龙骨；配件有吊挂件，连接件，挂插件。 3．零配件：有吊杆.花蓝螺丝.射钉.自攻螺钉. 4．按设计说明可选用各种罩面板.铝压逢条或塑料压逢条,其材料品种.规格.质量应符合设计要求。5．粘结剂：应按主材的性能选用，使用前作粘结试验。 (二) 主要机具 主要机具包括：电锯，无齿锯，射钉枪，手锯，手刨子，钳子，螺丝刀，搬子，方尺，钢尺，钢水平尺等。 (三)条件 1. 结构施工时，应在现浇砼楼板或预制砼楼板缝，按射计要求间据，预埋φ6~φ10钢筋混吊杆，设计无要求时按大龙骨的排列位置预埋钢筋吊杆，一般间距为何900~1200mm. 2. 当吊顶房间的墙柱为砖砌体时，应在顶棚的标高位置沿墙和柱的四周，砌筑时预埋防腐木砖，沿墙间距900~1200mm，柱没每边应埋射木砖两块以上。 3. 安装完顶棚内的各种管线及通风道，确定好灯位，通风口及各种露明孔口位置。 4. 各种材料全部配套备齐。 5. 顶棚罩面板安装前应做完墙，地湿作业工程项目。 6. 搭好顶棚施工操作平台架子。 7. 轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度，灯槽，通风口的构造处理，分块及固定方法等应经试装并经鉴定认可后方可大面积施工。 (四) 操作工艺 工艺流程及主要做法如下： 1．弹线：根据楼层标高线，用尺竖向量至顶[棚设计标高，沿墙，柱四周弹顶棚标高，并沿顶棚的标高水平线，在墙上划好分挡位置线。 2．安装大龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，按大龙骨位置及吊挂间距，将吊杆无螺栓丝扣的一端与楼板预埋刚筋连接固定。 3．安装大龙骨 ①．配装好吊杆螺母。 ②．在大龙骨上预先安装好吊挂件。 ③．安装大龙骨：将组装吊挂件的大龙骨，按分档线位置使吊挂件穿入想应的吊杆螺母，拧好螺母。 ④．大龙骨相接：装好连接件，拉线调整标高起拱和平直。 ⑤．安装洞口附加大龙骨，按照图集相应节点构造设置连接卡。 ⑥．固定边龙骨，采用射钉固定，设计无要求时射钉间距为1000mm。 4．安装中龙骨： ①．按以弹好的中龙骨分档线，卡放中龙骨吊挂件。 ②．吊挂中龙骨：按设计规定的中龙骨间距，将中龙骨通过吊挂件，吊挂在大龙骨上，设计无要求时，一般间距为500~600mm。 ③．当中龙骨长度需多根延续接长时，用中龙骨连接件，在吊挂中龙骨的同时相连，调直固定。5．安装小龙骨： ①．按以弹好的小龙骨线分挡线，卡装小龙骨掉挂件。 ②．吊挂小龙骨：按设计规定的小龙骨间距，将小龙骨通过吊挂件，吊挂在中龙骨上，设计无要求时，一般间距在500~600mm。
铝合金龙骨石膏板吊顶施工方案 (一) 材料购配件要求 1．铝合金龙骨T型骨架。 2．铝合金骨架主件为大，中，小龙骨；配件有吊挂件，连接件，挂插件。 3．零配件：有吊杆.花蓝螺丝.射钉.自攻螺钉. 4．按设计说明选用材料品种.规格.质量应符合设计要求。 5．粘结剂：应按主材的性能选用，使用前作粘结试验。 (二) 主要机具 主要机具包括：电锯，无齿锯，射钉枪，手锯，手刨子，钳子，螺丝刀，搬子，方尺，钢尺，钢水平尺等。 (三) 作业条件 1.应在现有的砼梁或板上，按设计要求间距：纵距1000mm、横距1200mm，打膨胀螺栓安装φ6~φ10钢筋混吊杆，设计荷载8.5Kg∕㎡（600×600石膏罩面板7Kg∕㎡、国标1mm50铝合金0.5Kg∕㎡、0.8mm铝合金副龙骨0.25Kg ∕㎡、6mm钢吊丝0.25Kg∕㎡）。 2. 安装完顶棚内的各种管线，确定好灯位，各种露明孔口位置。 3. 各种材料全部配套备齐。 4. 顶棚罩面板安装前应做完墙，地面作业工程项目。 5. 搭好顶棚施工操作平台架子。 6. 铝合金骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度，灯槽的构造处理，分块及固定方法等应经试装并经鉴定认可后方可大面积施工。
(四) 操作工艺 1．工艺流程： 弹线—→安装大龙骨吊杆—→安装大龙骨—→安装中龙骨—→安装小龙骨—→安装罩面板—→安装压条—→刷防锈漆 2．弹线：根据楼层标高线，用尺竖向量至顶[棚设计标高，沿墙，柱四周弹顶棚标高，并沿顶棚的标高水平线，在墙上划好分挡位置线。 3．安装大龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，按大龙骨位置及吊挂间距，将吊杆无螺栓丝扣的一端与楼板预埋刚筋连接固定。 4．安装大龙骨 ①．配装好吊杆螺母。 ②．在大龙骨上预先安装好吊挂件。 ③．安装大龙骨：将组装吊挂件的大龙骨，按分档线位置使吊挂件穿入吊杆螺母，拧好螺母。 ④．大龙骨相接：装好连接件，拉线调整标高起拱和平直。 ⑤．安装洞口附加大龙骨，按照图集相应节点构造设置连接卡。 ⑥．固定边龙骨，采用射钉固定。 5．安装中龙骨： ①．按以弹好的中龙骨分档线，卡放中龙骨吊挂件。 ②．吊挂中龙骨：按设计规定的中龙骨间距，将中龙骨通过吊挂件，吊挂在大龙骨上。
轻钢龙骨吊顶施工工艺 轻钢龙骨石膏板吊顶施工工艺轻钢龙骨石膏板吊顶施工示例图(一) 材料购配件要求1. 轻钢骨架分U型骨架和T型骨架两种，并按荷载分上人和不上人。 2. 轻钢骨架主件为大，中，小龙骨;配件有吊挂件，连接件，挂插件。 3. 零配件：有吊杆.花蓝螺丝.射钉.
自攻螺钉. 4. 按设计说明可选用各种罩面板.铝压逢条或塑料压逢条,其材料品种.规格.质量应符合设计要求。 5. 粘结剂：应按主材的性能选用，使用前作粘结试验。(二) 主要机具主要机具包括：电锯，无齿锯，射钉枪，手锯，手刨子，钳子，螺丝刀，搬子，方尺，钢尺，钢水平尺等。(三) 作业条件 1. 结构施工时，应在现浇砼楼板或预制砼楼板缝，按射计要求间据，预埋φ6~φ10钢筋混吊杆，射计无要求时按大龙骨的排列位置预埋钢筋吊杆，一般间距为何900~1200mm. 2. 当吊顶房间的墙柱为砖砌体时，应在顶棚的标高位置沿墙和柱的四周，砌筑时预埋防腐木砖，沿墙间距900~1200mm，柱没每边应埋射木砖两块以上。 3. 安装完顶棚内的各种管线及通风道，确定好灯位，通风口及各种露明孔口位置。 4. 各种材料全部配套备齐。 5. 顶棚罩面板安装前应做完墙，地湿作业工程项目。 6. 搭好顶棚施工操作平台架子。7. 轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度，灯槽，通风口的构造处理，分块及固定方法等应经试装并经鉴定认可后方可大面积施工。轻钢龙骨吊顶配件图(四) 操作工艺 1. 工艺流程：弹线—→ 安装大龙骨吊杆—→安装大龙骨—→ 安装中龙骨—→ 安装小龙骨
—→安装罩棉板—→ 安装压条—→刷防锈漆 2.弹线：根据楼层标高线，用尺竖向量至顶[棚设计标高，沿墙，柱四周弹顶棚标高，并沿顶棚的标高水平线，在墙上划好分挡位置线。 3.安装大龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，按大龙骨位置及吊挂间距，将吊杆无螺栓丝扣的一端与楼板预埋刚筋连接固定。 4.安装大龙骨①. 配装好吊杆螺母。②. 在大龙骨上预先安装好吊挂件。③. 安装大龙骨：将组装吊挂件的大龙骨，按分档线位置使吊挂件穿入想应的吊杆螺母，拧好螺母。 ④. 大龙骨相接：装好连接件，拉线调整标高起拱和平直。⑤. 安装洞口附加大龙骨，按照图集相应节点构造设置连接卡。⑥. 固定边龙骨，采用射钉固定，设计无要求时射钉间距为1000mm。 5.安装中龙骨：①. 按以弹好的中龙骨分档线，卡放中龙骨吊挂件。②. 吊挂中龙骨：按设计规定的中龙骨间距，将中龙骨通过吊挂件，吊挂在大龙骨上，设计无要求时，一般间距为500~600mm。③. 当中龙骨长度需多根延续接长时，用中龙骨连接件，在吊挂中龙骨的同时相连，调直固定。 6.安装小龙骨：①. 按以弹好的小龙骨线分挡线，卡装小龙骨掉挂件。②. 吊挂小龙骨：按设计规定的小龙骨间距，将小龙骨通过吊挂件，吊挂在中龙骨上，设计无要求时，一般间距在500~600mm。 ③. 当小龙骨长度需多根延续接长时，用小龙骨连接件，在吊挂小龙骨的同时，将相对端头相连接，并先调直后固定。④. 当采用T型龙骨组成轻钢骨架时，小龙骨应在安装罩面板时，每装一块罩面板先后各装一根卡挡小龙骨。7.安装罩面板：在以装好并经验收的轻刚骨架下面，按罩面板的规格，拉缝间隙进行分块弹线，从顶棚中间顺中龙骨方向开始先装一行罩面板，作为基准，然后向两侧分行安装，固定罩面板的自攻螺钉间距为200~300mm。 8.刷防锈漆：轻钢骨架罩面板顶棚，焊接处未做防锈处理的表面(如预埋，吊挂件，连接件，钉固附件等)，在交工前应刷防锈漆。此工序应在封罩面板前进行。(五) 质量标准按GB-50210-2001第6.2.7至第6.3.11条执行.(六) 成品保护 1. 轻钢骨架及罩面板安装应注意保护顶棚内各种管线.轻钢骨架的吊杆,龙骨不准固定在通风管道及其他设备件上. 2. 轻钢骨架,罩面板及其他吊顶材料在入场存放、使用过程中应严格管理，保证不变形、不受潮、不生锈。 3. 施工顶棚部位已安装的门窗，已施工完毕的地面、墙面、窗台等应注意保护，防止污损。 4. 已装轻钢骨架不得上人踩踏，其他工种吊挂件，不得吊于轻钢骨架上。 5. 为了保护成品，罩面板安装必须在棚内管道，试水、保温等一切工序全部验收后进行。(七) 应注意的质量问题 1. 吊顶不平：原因在于大龙骨安装时吊杆调平不认真，造成各吊杆点的标高不一致。施工时应检查各吊点的紧挂程度，并接通线检查标高与平整度是否符合设计和施工规范要求。 2. 轻钢骨架局部节点构造不合理：在留洞、灯具口、通风口等处，应按图相应节点构造设置龙骨及连接件，使构造符合图册及设计要求。 3. 轻钢骨架吊固不牢：顶棚的轻钢骨架应吊在主体结构上，并应拧紧吊杆螺母以控制固定设计标高;顶棚内的管线、设备件不得吊固在轻钢骨架上。 4. 罩面板分块间隙缝不直：施工时注意板块规格，拉线找正，安装固定时保证平正对直。 5. 压缝条、压边条不严密平直：施工时应拉线，对正后固定、压粘。轻钢龙骨图片关于轻钢龙骨隔墙一些问题: 1.较砖墙隔墙而言,其质量轻,施工方便,不需要结构支持之优点; 2.其大致分三部分:沿地(通过膨胀螺栓打入和地面连接);龙骨;卡件; 3.面板一般用石膏板,硅酸钙板.隔声方面采用填充材料:隔声绵等;与龙骨连接用自攻螺丝固定 4.在门的位置需要另外用角钢或木龙骨作门套; 5.管线铺设:穿管卡入.

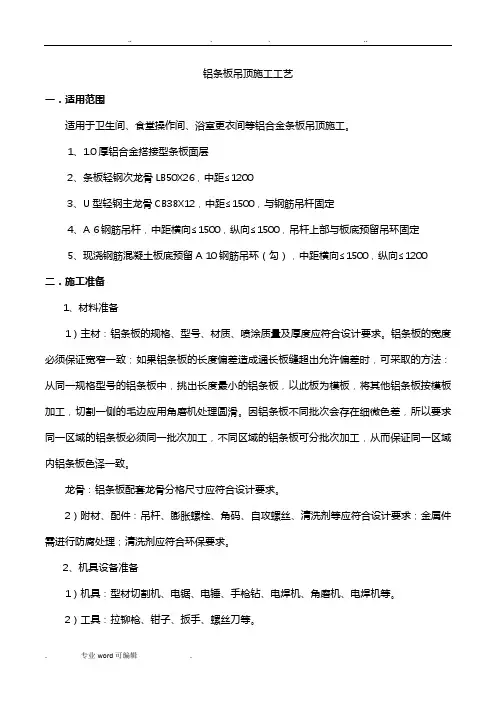

铝条板吊顶施工工艺 一．适用范围 适用于卫生间、食堂操作间、浴室更衣间等铝合金条板吊顶施工。 1、1.0 厚铝合金搭接型条板面层 2、条板轻钢次龙骨LB50X26，中距W 1200 3、U型轻钢主龙骨CB38X12，中距W 1500,与钢筋吊杆固定 4、A 6钢筋吊杆，中距横向w 1500,纵向W 1500,吊杆上部与板底预留吊环固定 5、现浇钢筋混凝土板底预留 A 10钢筋吊环（勾），中距横向w 1500,纵向w 1200 二．施工准备 1 、材料准备 1 ）主材：铝条板的规格、型号、材质、喷涂质量及厚度应符合设计要求。铝条板的宽度必须保证宽窄一致；如果铝条板的长度偏差造成通长板缝超出允许偏差时，可采取的方法：从同一规格型号的铝条板中，挑出长度最小的铝条板，以此板为模板，将其他铝条板按模板加工，切割一侧的毛边应用角磨机处理圆滑。因铝条板不同批次会存在细微色差，所以要求同一区域的铝条板必须同一批次加工，不同区域的铝条板可分批次加工，从而保证同一区域内铝条板色泽一致。 龙骨：铝条板配套龙骨分格尺寸应符合设计要求。 2）附材、配件：吊杆、膨胀螺栓、角码、自攻螺丝、清洗剂等应符合设计要求；金属件需进行防腐处理；清洗剂应符合环保要求。 2、机具设备准备 1 ）机具：型材切割机、电锯、电锤、手枪钻、电焊机、角磨机、电焊机等。 2）工具：拉铆枪、钳子、扳手、螺丝刀等。 3）计量检测用具：钢尺、水平尺、水准仪、激光放线仪、靠尺、塞尺、线坠等。 4）安全防护用品：安全帽、安全带、电焊帽、电焊手套、线手套等。 3、作业条件 1 ）各种材料配套齐全已进场，并进行了检验或复试，填写好检查记录。 2）室内墙面装饰施工作业已完成，地面湿作业已完成，并经检验合格。 3）饰面板安装之前，吊顶内的管道和设备安装、调试完成，并检验合格办理完交接手续。 4）吊顶内四周墙面及顶面的各种孔洞已封堵处理完毕，抹灰已干燥。 5）施工所需的脚手架已经搭设完毕，高度合适，并经检验合格。 4、技术准备
