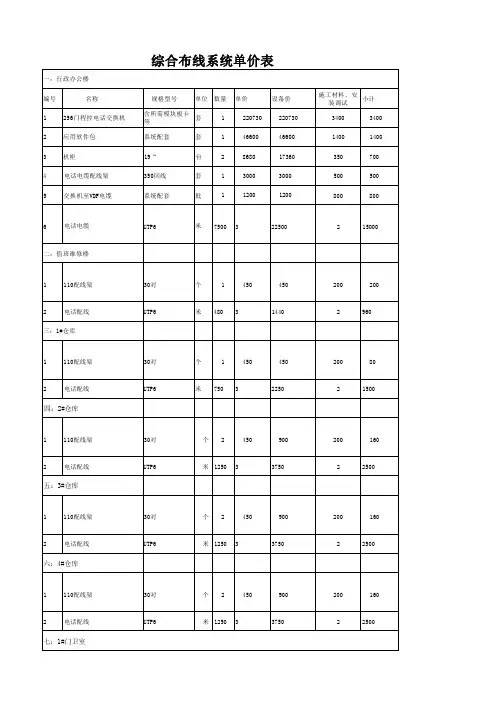

综合布线系统报价表
精品文档word文档可以编辑！谢谢下载！
综合布线系统 1.1.1.1.设计方案 为充分体现增加建设单体厂房的特点，为业主实现办公自动化及计算机管理创造良好硬件环境，并根据甲方的要求，综合布线系统主干采用光纤电缆，支持多媒体通讯、ATM网、千兆以太网数据传输，语音主干采用大对数电缆，保证语音传输的质量。数据采用模块化六类配线架，语音采用110配线架，该配线架除具有优异传输性能，满足六类标准的特性外，具有稳定性极强，安装操作简便等优势。数据、语音水平线缆采用六类4对UTP。数据、语音信息出口采用六类模块。 本次方案设计包括五个子系统： ?工作区子系统 ?水平子系统 ?垂直子系统 ?设备间子系统 ?管理间子系统 1.1.1. 2.系统介绍 1 工作区子系统 工作区子系统由安装在各办公区的信息插座、连接插座及终端设备的连线组成。为了保证计算机网络系统的正常运转，数据信息插座每个信息插口都是一个标准的超五类信息插口，可以支持100MHz的信息传输。不同型号的计算机和终端可以通过RJ45屏蔽或非屏蔽的标准跳线方便地连接到电脑信息插座上。 面板安装距离如下图所示：
2 水平子系统 水平子系统解决布线系统的水平连接问题，它将干线子系统延伸到工作区，该系统是从各个子配线间出发连向各个工作区的信息插座。为确保高速数据传输，考虑到与六类信息口相配套，水平布线全部采用六类非屏蔽双绞线。 水平走线方式采用电缆桥架敷设，机房内的配线架采用金属线槽敷设到房间外走廊吊顶内，用工程KBG管沿墙暗敷设至工作区各信息点；任何改变系统的操作（如增减用户、用户地址改变等）都不影响整个系统的运行，为系 统的重新配置和故障检修提供了极大的方便。 3 干线子系统 垂直主干采用三类大对数和室外单模光纤，将分配线间管理区（IDF）与主配线管理区（MDF）用星形结构联接起来，作为信息传递的主干道。 语音主干系统：
综合布线系统技术交底内容： 一、一般规定 、电力线缆的信号线缆严禁在同一线管内敷设； 二、施工准备 、施工前应将各系统的桥架、线管进行综合布置、安排，经深化设计后应绘制智能化系统施工图，并经业主、监理、设计及施工各方共同会审批准后实施。 、施工单位应配合工程总包单位和设计单位完成各专业综合管路布排设计（强电/弱电线管、桥架、消防管、水管、风管），减少混乱现象。 、材料准备应符合下列规定： 桥架、线管、线缆规格和型号应符合设计要求，并应有合格证、检测报告。 桥架、线管部件应齐全，表面光滑、涂层完整、无锈蚀。 金属导管应无裂纹、毛刺、飞边、砂眼、气泡等缺陷，且壁厚应均匀，管口应平 整；绝缘导管及配件应完好、表面应有阻燃标记。 线缆应进行通、断及线间绝缘检查。 说明：材料进场验收首先是感观检查，包括尺量、称重、敲击；其次检查质量证明文件，包括质量合格证、检测报告等，质量证明文件要纳入工程技术文档；检验工作应有施工单位和监理工程师参加，并经监理工程师确认，检验结论要有书面记录。 三、桥架、管路安装 、桥架安装应符合下列规定：（文后附桥架及桥架和金属管安装示意图） 桥架切割和开孔断面处，应采取防腐措施； 桥架应平整、无扭曲变形，内壁无毛刺，各种附件应安装齐备，紧固件的螺母应 在桥架外侧，桥架接口应平直、严密，盖板应齐全平整； 桥架经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处应设置补偿装置， 保护地线和桥架内线缆应留补偿余量。直线段每超过50米设置20mm-30mm的伸缩缝； 桥架与盒、箱、柜连接处应采用抱脚和翻边连接，并应用螺丝固定，末端应封堵；
水平桥架底部与地面垂直距离不应小于，顶部距楼板不应小于，与梁的 距离不应小于，桥架与电力电缆间距不宜小于； 桥架与各种管道平行和交叉时，其最小净距应符合现行国家标准《建筑电气工程施工质量验收规范》GB50303-2002第的规定； 敷设在竖井内和穿越不同防火分区的桥架及管路孔洞，应有防火封堵； 弯头、三通等配件，宜采用桥架生产厂家制作的成品，不宜在现场加工制作；、支吊架安装应符合下列规定： 支吊架安装直线段间距宜为～，同一直线段上的支吊架间距应均匀； 在桥架端口、分支、转弯处不大于内，应安装支吊架； 支吊架应平直且无明显扭曲，焊接应牢固且无显着变形、焊缝应均匀平整，切口处应无卷边、毛刺； 支吊架采用膨胀螺栓连接时固定应牢固，且应配装弹簧垫圈； 支吊架应做防腐处理； 支吊架一般采用通丝吊杆或角钢制作。 线管安装应符合下列规定： 导管敷设应保持管内清洁干燥，管口应有保护措施和进行封堵处理； 明配线管应横平竖直、排列整齐； 明配线管应设管卡固定，管卡应安装牢固，管卡设置应符合下列规定：在终端、弯头中点处的150～500mm范围内应设管卡； 在距离盒、箱、柜等边缘的150～500mm范围内应设管卡； 在中间直线段应均匀设置管卡。管卡间的最大距离应符合现行国家标准《建 筑电气工程质量验收规范》GB50303-2002中表的规定： 管卡间最大距离
综合布线系统 （TE：终端设备TO:信息插座模块FD:楼层配线设备例楼层配线架BD：建筑物配线设备例大楼配线架CD：建筑群配线设备例建筑群配线架CP：集合点） 结构 1.工作区子系统：目的是实现工作区终端设备与水平子系统之间的连接，由终端设备连接 到信息插座的连接线缆所组成。由信息插座、插座盒、连接跳线和适配器组成。工作区子系统的设计主要考虑信息插座和适配器两个方面。 （1）信息插座：信息插座是工作站与配线子系统连接的接口，综合布线系统的标准IO插座即为8针模块化信息插座。安装插座时，还应该使插座尽量靠近使用者，还应该考虑到电源的位置，根据相关的电器安装规范，信息插座的安装位置距离地面的高度是30~50cm （2）适配器：工作区适配器的选择应符合以下要求：在设备连接处采用不同的信息插座时，可以用专用电缆或是适配器；在单一信息插座上进行两项服务时，应该选用“Y”型适配器；在配线子系统中选用的电缆类型不同于设备所需的电缆类型，也不同于连接不同信号的数模转换或数据速率转换等相应的装置时所需的电缆类型，应该采用适配器；根据工作区内不同的电信终端设备可配备相应的终端匹配器。 2. 水平子系统：或称配线子系统。目的是实现信息插座和管理子系统（跳线架）间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备，并根据速率要去灵活选择线缆：在速率低于10M时一般采用4类或是5类双绞线；在速率为10~100M时一般采用5类或是6类双绞线；在速率高于100M时，采用光纤或是6类双绞线。 配线子系统要求在90m范围内，它是指从楼层接线间的配线架至工作区的信息点的实际长度。如果需要某些宽带应用时，可以采用光缆。信息出口采用插孔为ISDN8芯（RJ45)的标准插口，每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。配线子系统最常见的拓扑结构是星形结构，该系统中的每一点都必须通过一根独立的线缆与管理子系统的配线架连接。 水平布线系统施工是综合布线系统中最大量的工作，在建筑物施工完成后，不易变更，通常
综合布线设计方案 设计目标 结构化综合布线系统是一个模块化的，并且是灵活性极高的建筑物电信网络，它使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，也使这些设备与外部通信网络相连。结构化布线正是利用它的特点来满足网络使用者不断变化的需要。 网络系统在设计、规化过程中，应该充分考虑到学校现有所有业务的需求和未来的需求，应该考虑到所建的信息通道对不同网络互连设备、主机、终端以及外设的要求，有足够扩展能力，对外可通过INTERNET与外界进行信息交换和传递，内部网用于内部信息处理，组成全方位信息互访系统。也就是说，学校的结构化布线，既要适应当前信息处理的需要，又要充分考虑到信息系统未来的趋势。 综上所述北京市东方职业学校计算机教室项目在设计结构化布线系统时，应当遵循以下原则： ●实用性：据计算机教室的使用性质和实际需求，按照先进、合理和经济 的原则上设计和实施后的结构化综合布线系统，具有国际标准的通讯接 口,能使用户很容易地连接网络计算机系统、会议电视系统、电话系统和 视频监控系统等设备，以实现数据通讯、语音通讯、图形图像通讯，且 具有良好的用户使用界面。 ●灵活性：系统中的任一部分之连接都应是灵活的，可根据部门的具体要 求跳接成不同的拓扑结构，从物理接线到数据通讯、语音通讯、自动控 制设备之连接都不受或极少受物理位置和这些设备类型的限制。做到即 插即用。 ●模块化：所有用于连接设备的适配件都是积木式标准件，便于设备的连 接与调整。 ●可扩充：由于所有基础设施（材料、部件、通讯设备）都采用国际标准， 因此，无论计算机设备、通讯设备、控制设备随技术如何发展，将来都 可以很方便地将这些设备联到系统中去。 ●可靠性：布线系统中的各个环节都采用高质量的材料、组部件设备实现，
现在的家居装修布线可是一个大的工程项目，除了要布设电线、电视有线电缆和电话线、音响线、视频线等，越来越多的电脑玩家家中的网络布线则是少不了的。如果不是专业的技术人员，这么多的线缆要理顺一个头序就不是一件简单的事情了，况且在以后的居室使用过程中还要考虑使用的方便、安全和美观。笔者估计数年后，没有家庭网络综合布线系统的房子，就如同现在水电没有认真规划的房子一样过时，到处是线缆缠绕在一起，真是“剪不断、理还乱”。如何在装修的时候就将这些在专业上被称为“弱电”的各种线缆（也要包括电源线一起）统一规划在一个有序的状态下，日益成为现代家居装修的一件大事。 通常装修工程一旦行动起来就事务繁杂，以至我们对这综合布线这方面不能（或者说没有）给予足够的重视。施工方就更不用说了，现在的装修市场上仅有极少数的施工队伍能有专业电工为您提供正规的电气施工。如果这些隐蔽工程上处理不当，而您又没有监查到位的话，就会给将来入住后的使用带来不少的烦恼和遗憾，甚至是不可挽回的损失。所以我们有必要了解和掌握一些家居网络综合布线方面的知识，以免以后吃亏后悔。我相信每个人都不想因为忘记在关键位置安装一个插座或连接一段电缆，而在自己刚刚装修的新家中开墙凿壁，劳神费力吧。 一、家庭网络综合布线系统 家庭综合布线系统是指将电视、电话、电脑网络、多媒体影音中心、自动报警装置等设计进行集中控制的电子系统，即家庭中由这些线缆连接的设备都可由一个设备集中控制了，以前它们可是“各自为政”的。因为与提供电能的系统不同（如电源线），由于它们传输电压不高（一般在12V左右），故像这类线缆组成的系统被称为弱电布线系统。一般的综合布线系统主要由信息接入箱、信号线和信号端口组成，如果将综合布线系统比作家居的神经系统，信息接入箱就是大脑，而信号线和信号端口就是神经和神经末梢。信息配线箱的作用是控制输入和输出的电子信号。信号线传输电子信号。信号端口接驳终端设备。如：电视机、电话、电脑等。一般比较初级的信息接入箱至少能控制有线电视信号（当然包括卫星电视）、电话语音信号和网络数字信号这三种电子信号（不然要它干什么用）；而较高级的配线箱则能控制视频、音频（或AV）信号，如果您所在的社区提供相应的服务，还可实现电子监控、自动报警、远程抄水电煤气表等一系列功能。 一个典型的家用综合布线系统的组成示意图如下图一所示： 图1：家用综合布线系统示意图 该系统是一个包括有分布装置以及各种线缆以及各个信息出口的标准接插件的集成，各部件采用模块化设计和分层星形拓朴结构，各个功能模块和线路相对独立，单个家电设备或线路出现故障，不会影响其它家电的使用。家用综合布线管理系统的分布装置主要由监控模块、电脑模块、电话模块、电视模块、影音模块及扩展接口等组成，功能上主要有接入、分配、转接和维护管理。根据用户的实际需求，可以灵活组合、使用，从而支持电话／传真、上网、有线电视、家庭影院、音乐欣赏、视频点播、消防报警、安全防盗、空调自控、照明控制、煤气泄露报警和水／电／煤气三表自动抄送（后两项功能需要社区能提供相应的服务）等各种应用。打个比方说，家用综合布线系统就是一个智能家居住宅的“神经系统”，住宅中的所有电器设备都可通过它来统一控制。简单来说就是一个统一管理及使用电话、电脑、电视机、影碟机、安全设备、防盗设备、水／电／气自动抄表设备和未来其他信息家电的综合弱电布线系统。 二、综合布线是家庭装修的发展趋势
综合布线系统简介
综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。 简介 综合布线的英文表达为Structured Cabling System（通俗表达为Cabling System，简称SCS，最早由AT&T提出）或Premises Distribution System（PDS，目前国标采用这一称法）。 综合布线优点： 相对于以往的布线，综合布线的特点可以概况为： 实用性:实施后,布线系统将能够适应现代和未来通信技术的发展，并且实现话音、数据通信等信号的统一传输。 灵活性:布线系统能满足各种应用的要求，即任一信息点能够连接不同类型的终端设备，如电话、计算机、打印机、电脑终端、电传真机、各种传感器件以及图象监控设备等。 模块化:综合布线系统中除去固定于建筑物内的水平缆线外，其余所有的接插件都是基本式的标准件，可互连所有话音、数据、图象、网络和楼宇自动化设备，以方便使用、搬迁、更改、扩容和管理。 扩展性:综合布线系统是可扩充的，以便将来有更大的用途时,很容易将新设备扩充进去。 经济性:采用综合布线系统后可以使管理人员减少，同时，因为模块化的结构，工作难度大大降低了日后因更改或搬迁系统时的费用。 通用性:对符合国际通信标准的各种计算机和网络拓扑结构均能适应，对不同传递速度的通信要求均能适应，可以支持和容纳多种计算机网络的运行。 综合布线术语（中英文对照） 简单介绍下综合布线术语的中英文缩写及对照： ANSI:American National Standards Institute美国国家标准学会 AU:Administration Unit 管理单元 AUG:Administration Unit Group 管理单元组
综合布线系统设计
目录 1、系统概述 (3) 2、设计目标 (3) 2.1、用户需求 (3) 2.2、建设目标 (4) 3、设计依据和设计原则 (4) 3.1、设计依据 (4) 3.2、设计原则 (5) 4、需求分析及解决 (5) 5、系统方案设计 (6) 5.1、系统组成 (6) 5.2、系统设计 (7) 1.设备间子系统 (7) 2.水平子系统 (8) 3.垂直干线子系统 (8) 4.建筑群子系统 (8) 5.工作区子系统 (9) 6.管理子系统 (9) 7.设备安装与线路铺设设计 (10) 5.3、系统的结构拓扑图 (11) 5.4、设备选型 (12) 1、设备清单 (12) 2、设备性能参数 (12)
1、系统概述 综合布线系统是为了顺应计算机及网络技术飞速发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。 计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的通道。传统的基于特定的单一应用的专用布线技术因缺乏灵活性和发展性，已不能适应现代企业网络应用飞速发展的需要。而新一代的结构化结构化布线系统能同时提供用户所需的数据、话音、传真、视像等各种信息服务的线路连接，它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。 2、设计目标 2.1、用户需求 系统需建设信息点位**个，其中网络数据点位**个（含内网**个，外网**个），语音点位**个（含传真点位**个）。 该综合布线系统采用星状放射型的全模块化结构，有极大的灵活性，可通过不同的跳线型式以完成不同形式网络的应用，并构成不同逻辑拓扑结构。 综合布线系统为开放式结构，能支持语音及多种计算机数据系统、多媒体等系统的需要，满足带宽综合业务数字网要求。归入该综合布线系统的话音通信系统、计算机网络系统，系统能兼容语音、数据、图像的传输，并可与外部网络
任务2、综合布线系统的7大组成部分(2课时) 欢迎交流https://www.doczj.com/doc/3e3264574.html,/ P5-P9 【教学知识点】 1.工作区子系统 2.水平子系统 3.垂直子系统 4.管理间子系统 5.设备间子系统 6.进线间子系统 7.建筑群子系统 【重点】水平子系统 1.工作区子系统 工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。其中信息插座包括墙面型、地面型、桌面型等，常用的终端设备包括计算机、电话机、传真机、报警探头、摄像机、监视器、各种传感器件、音响设备等。 2.水平子系统 水平子系统在GB50311国家标准中称为配线子系统，以往资料中也称水平干线子系统。水平子系统应由工作区信息插座模块、模块到楼层管理间连接缆线、配线架、跳线等组成。
3.垂直子系统 垂直子系统在GB50311国家标准中称为干线子系统，提供建筑物的干线电缆，负责连接管理间子系统到设备间子系统，实现主配线架与中间配线架的连接。 4.管理间子系统 管理间子系统也称为电信间或者配线间，一般设置在每个楼层的中间位置。 5.设备间子系统 设备间在实际应用中一般称为网络中心或者机房。是在每栋建筑物适当地点进行网络管理和信息交换的场地。 6.进线间子系统 进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。 7.建筑群子系统 建筑群子系统也称为楼宇子系统，主要实现楼与楼之间的通信连接，一般采用光缆并配置相应设备，它支持楼宇之间通信所需的硬件，包括缆线、端接设备和电气保护装置。【配套习题】 1.综合布线系统的七个子系统包括哪些？ 工作区子系统、水平子系统、垂直子系统、管理间、设备间、建筑群子系统、进线间。
家居装修布线先行详解家庭综合布线系统方案 现在的家居装修布线可是一个大的工程项目，除了要布设电线、电视有线电缆和电话线、音响线、视频线等，越来越多的电脑玩家家中的网络布线则是少不了的。如果不是专业的技术人员，这么多的线缆要理顺一个头序就不是一件简单的事情了，况且在以后的居室使用过程中还要考虑使用的方便、安全和美观。笔者估计数年后，没有家庭网络综合布线系统的房子，就如同现在水电没有认真规划的房子一样过时，到处是线缆缠绕在一起，真是“剪不断、理还乱”。如何在装修的时候就将这些在专业上被称为“弱电”的各种线缆（也要包括电源线一起）统一规划在一个有序的状态下，日益成为现代家居装修的一件大事。 通常装修工程一旦行动起来就事务繁杂，以至我们对这综合布线这方面不能（或者说没有）给予足够的重视。施工方就更不用说了，现在的装修市场上仅有极少数的施工队伍能有专业电工为您提供正规的电气施工。如果这些隐蔽工程上处理不当，而您又没有监查到位的话，就会给将来入住后的使用带来不少的烦恼和遗憾，甚至是不可挽回的损失。所以我们有必要了解和掌握一些家居网络综合布线方面的知识，以免以后吃亏后悔。我相信每个人都不想因为忘记在关键位置安装一个插座或连接一段电缆，而在自己刚刚装修的新家中开墙凿壁，劳神费力吧。 一、家庭网络综合布线系统 家庭综合布线系统是指将电视、电话、电脑网络、多媒体影音中心、自动报警装置等设计进行集中控制的电子系统，即家庭中由这些线缆连接的设备都可由一个设备集中控制了，以前它们可是“各自为政”的。因为与提供电能的系统不同（如电源线），由于它们传输电压不高（一般在12V 左右），故像这类线缆组成的系统被称为弱电布线系统。一般的综合布线系统主要由信息接入箱、信号线和信号端口组成，如果将综合布线系统比作家居的神经系统，信息接入箱就是大脑，而信号线和信号端口就是神经和神经末梢。信息配线箱的作用是控制输入和输出的电子信号。信号线传输电子信号。信号端口接驳终端设备。如：电视机、电话、电脑等。一般比较初级的信息接入箱至少能控制有线电视信号（当然包括卫星电视）、电话语音信号和网络数字信号这三种电子信号（不然要它干什么用？）；而较高级的配线箱则能控制视频、音频（或AV）信号，如果您所在的社区提供相应的服务，还可实现电子监控、自动报警、远程抄水电煤气表等一系列功能。 一个典型的家用综合布线系统的组成示意图如下图一所示： 图1：家用综合布线系统示意图
综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。 简介 综合布线的英文表达为Structured Cabling System（通俗表达为Cabling System，简称SCS，最早由AT&T提出）或Premises Distribution System（PDS，目前国标采用这一称法）。 综合布线优点： 相对于以往的布线，综合布线的特点可以概况为： 实用性:实施后,布线系统将能够适应现代和未来通信技术的发展，并且实现话音、数据通信等信号的统一传输。 灵活性:布线系统能满足各种应用的要求，即任一信息点能够连接不同类型的终端设备，如电话、计算机、打印机、电脑终端、电传真机、各种传感器件以及图象监控设备等。 模块化:综合布线系统中除去固定于建筑物内的水平缆线外，其余所有的接插件都是基本式的标准件，可互连所有话音、数据、图象、网络和楼宇自动化设备，以方便使用、搬迁、更改、扩容和管理。 扩展性:综合布线系统是可扩充的，以便将来有更大的用途时,很容易将新设备扩充进去。 经济性:采用综合布线系统后可以使管理人员减少，同时，因为模块化的结构，工作难度大大降低了日后因更改或搬迁系统时的费用。 通用性:对符合国际通信标准的各种计算机和网络拓扑结构均能适应，对不同传递速度的通信要求均能适应，可以支持和容纳多种计算机网络的运行。 综合布线术语（中英文对照） 简单介绍下综合布线术语的中英文缩写及对照： ANSI:American National Standards Institute美国国家标准学会 AU:Administration Unit 管理单元 AUG:Administration Unit Group 管理单元组 BAC:Building Automation & Control net建筑物自动化和控制网络
综合布线设计方案综合说明 第一章综合布线系统 1、系统概述 对于现代化的大楼，其内部信息传输通道系统（布线系统）已不仅仅要求能支持一般的语音传输，还应能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的，容错的组网方案，因此一套开放的，能全面支持各种系统应用（如语音系统，数据通
讯系统，楼宇自控，保安监控等）的综合布线系统，对于现代化办公大楼的必不可少的。 综合布线系统（即结构化布线系统）即是一套用于建筑物或建筑群内的传输网络，它将话音、数据、图像等设备彼此相连，也使上述设备与外部通信数据网络相连接。 综合布线系统由各种系列的部件组成，包括传输介质（含铜缆或光缆），电路管理硬件（交叉连接区域和连接面板），连接器，插座，适配器，传输电子设备（调制解调器，网络中心单元，收发器等）、电气保护装置（电浪涌保护器）以及支持的硬件（安装和管理系统的各类工具）。 综合布线系统一般由六个独立的子系统组成：工作区子系统（WorkArea），水平子系统（Horizontal），管理区子系统（Administration），干线子系统（Backbone），设备间子系统（Equipment），建筑群子系统（Campus）等。综合布线系统能支持多种不同的应用环境，即同一标准信息插座，可方便地通过跳线定义后接插不同通讯协议不同种类的信息设备，综合布线系统结构图如下： 2、系统功能 中国联通安徽分公司通信综合楼，坐落在合肥政务文化新区祁门路与圣泉路交叉路口处，工程用地面积20亩，建筑面积达25935平方米，主体建筑为框架结构，地下1层，地上16层。本次设计的中国联通安徽分公司通信综合楼综合布线系统为大楼其他智能化子系统的基础平台应具有以下功能： 综合布线系统中的所有水平线缆及其接插件均应符合六类非屏蔽布线标准，满足当前和今后发展的需要，保证数年内不过时。 满足计算机网络互联的计算机系统以及各类计算机外部设备（包括数字化投影系统设备等）/传统电话通信系统（包括电话、传真、电话会议、无线分机的控制站点设
综合布线系统可划分成七个子系统的构成，分别为工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。 综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。 综合布线系统是开放式结构，能支持电话及多种计算机数据系统，还能支持会议电视、监视电视等系统的需要。综合布线系统可划分成七个子系统，工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。
1、工作区子系统 一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。 2、配线(水平)子系统 配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。 3、干线(垂直)子系统
干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。 4、设备间子系统 设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。 5、管理子系统
综合布线管理系统- 用户手册 北京亚讯英达信息技术有限公司
目录 一、系统管理 (2) 二、信息管理 (4) 三、设备统计 (7) 四、设备查询 (9) 五、链路查询 (11) 六、文档管理 (13) 七、日志管理 (14) 八、派工单管理 (15)
软件产品功能简介 运行平台 Windows 2000/ Windows 2003/ Windows XP 支持软件 IIS 5.0以上 Microsoft SQL Server 2000/2005 系统特点 CAMS V4.0是一套专业的综合布线管理系统软件，通过创建 “可视化数据库”，将信息和图形有机结合，能帮助企业更好 地规划、管理和维护其物理网络、通信及布线基础设施。 基于 B/S （浏览器 / 服务器）结构模型，客户端以浏览器的 web 页面形式运行；系统后台采用 SQL 数据库； 管理界面友好、功能强大、操作简单； 可实行跨地域管理和分工管理； 数据和图形相结合； 图形定位快捷； 直观的布线链路关联处理； 文档、设备、布线连接统一管理，建立完整的技术管理平台；
通过建立用户、角色、权限、范围来实现对管理人员的权限管 理； 通过派工单管理，规范综合布线系统的维护工作流程； 通过实现对各种对象的复制、移动、以及Excel 表格数据的导入，极大的方便及简化了数据录入工作； 与现代通讯技术的结合，拉近了人与设备之间的距离，使得故障发现与维护更快速便捷。 主要功能模块 一、系统管理 系统管理权限分为超级管理员和分级管理员，超级管理员可对整个系统进行管理，也可把系统区分为若干个管理范围，分别委派不同的分级管理员进行管理，并规定这些分级管理员的管理范围和权限，实行分工管理。在该模块还可以对数据进行批量导入，方便了数据录入的工作。 模块特点： 权限控制分明，责任明确； 范围定位区域，便于统筹； 用户分级管理，有利于系统维护操作审计； 通过角色定义，使得权限的组合更灵活； 信息点容量使用情况实时显示；
综合布线系统的各个组成介绍与分析 综合布线系统由6个子系统组成，包括工作区子系统、水平区子系统、管理间子系统、垂直干线子系统、设备间子系统及建筑群子系统。 由于采用星型结构，任何一个子系统都可独立地接入综合布线中。因此，系统易于扩充，布线易于重新组合，也便于查找和排除故障。 1.工作区子系统 工作区指放置应用系统终端设备的地方。综合布线一般以10M2的面积称为一个工作区。 工作区子系统是一个可以独立设置终端设备的区域，该子系统包括水平配线系统的信息插座、连接信息插座和终端设备的跳线以及适配器。工作区的服务面积一般可按5~10平方米估算，工作区内信息点的数量根据相应的设计等级要求设置。 工作区的每个信息插座都应该支持电话机、数据终端、计算机及监视器等终端设备，同时，为了便于管理和识别，有些厂家的信息插座做成多种颜色：黑、白、红、蓝、绿、黄，这些颜色的设置应符合TIA/EIA606标准。 2.水平区子系统 水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。 一般情况，水平电缆应采用4对双绞线电缆。在水平子系统有高速率应用的场合，应采用光缆，即光纤到桌面。水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。水平子系统的电缆长度应小于90米，信息插座应在内部做固定线连接。 3.垂直干线子系统 垂直干线子系统应由设备间的配线设备和跳线以及设备间至各楼层分配线间的连接电缆组成。 在确定垂直子系统所需要的电缆总对数之前，必须确定电缆中话音和数据信号的共享原则。对于基本型每个工作区可选定2对，对于增强型每个工作区可选定3对双绞线，对于综合型每个工作区可在基本型或增强型的基础上增设光缆系统。 如果设备间与计算机机房处于不同的地点，而且需要把语音电缆连至设备间，把数据电缆连至计算机机房，则应在设计中选取不同的干线电缆或干线电缆的不同部分来分别满足不同路由语音和数据的需要。当必要时，也可以采用光缆系统予以满足。 4.管理间子系统 管理间子系统设置在楼层分配线设备的房间内。管理间子系统应由交接间的配线设备，输入/输出设备等组成，也可应用于设备间子系统中。 管理间子系统应采用单点管理双交接。交接场的结构取决于工作区、综合布线系统规模和选用的硬件。在管理规模大、复杂、有二级交接间时，才设置双点管理双交接。在管理点，应根据应用环境用标记插入条来标出各个端接场。 交接区应有良好的标记系统，如建筑物名称、建筑物位置、区号、起始点和功能等标志。交接间和二级交接间的配线设备应采用色标区别各类用途的配线区。 5.设备间子系统 设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。 设备间内的所有进线终端设备应采用色标区别各类用途的配线区。设备间位置及大小应根据设备的数量、规模、最佳网络中心等内容综合考虑确定。 6.建筑群子系统
综合布线系统简介 河南北方群网信息工程有限公司 一九九八年四月
目录 第一章：智能大厦与综合布线系统 第二章：综合布线与传统布线方式的比较分析第三章：综合布线系统的经济特性分析 第四章：综合布线系统的结构 第五章：布线产品及工程实例 第六章：综合布线系统工程质量保障 第七章：综合布线系统服务保障
第一章：智能大厦与综合布线系统 随着信息技术的不断深入，现代化的邮电大楼应成为具有综合功能的智能大厦。所谓智能大厦也就是高功能大楼，即利用系统集成方法，将计算机技术、通讯技术、信息技术与建筑艺术有机组合，实现办公自动化（OA）、通讯自动化（CA）和楼宇自动化（BA），从而提供一个安全、高效、舒适、便利、具有经济效益的工作环境。试想一下，如果大楼能对空调、电梯、照明、防火、防盗、给排水、有线电视、电话传真、计算机通信、购物、保健等全套设施实现自动控制，那么大楼的管理和使用效率该有多高，而能耗和开销也就会自然降低，这样的大楼又有谁不喜欢。 在智能大厦中，建筑物的功能日趋完善，电子设备越来越多，线路也越来越长，随着各种控制系统的不断增加，传统布线越来越暴露出了缺陷和不足。如电话用电话线，有线电视用同轴电缆，计算机需连网时又要重新布线，各个系统彼此独立，分别由不同的厂商设计和安装，彼此无法相互兼容，造成布线环境十分恶略。因此随着大楼内应用系统的逐步增多，人们对信息共享的要求日趋迫切，就需要一个综合的布线方案。 综合布线系统（Premises Distribution System,缩写为PDS）于80年代末期在美国率先推出,它是一套标准的配线系统,综合了语音、数据、图象信息的传播，并能够以一个标准信息插座连接不同类型的设备，如计算机、打印机、传真机、电话机等。综合布线系统较好地解决了传统布线存在的许多问题，同时也适应了电信发展的需要。现在以电话业务为主的通讯网正逐渐向ISDN过渡，人们越来越重视能够同时提供语音、数据、图象传输的综合通讯线路。因此，综合布线系统取代单一、繁杂又不经济的传统布线系统，不仅成为综合大楼的迫切需求，更是“信息时代”的必然。
弱电系统综合布线 一、一般规定 1、配线时，相线与零线的颜色应不同；同一机房或设备间相线（ L ）颜色应统一，零线（ N ）宜用蓝色，保护线（ PE ）必须用黄绿双色线。过流一般铜芯线为6A/平方,铝芯线为：3A/平 方,计算电源供电线缆的粗细可以此标准计算。 2、导线间和导线对地间电阻必须大于 0.5M Ω。 3 、所有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采取适当的 保护措施，并且布线要美观大方、横平坚直、劳固结实。 4、直线管的管径利用率应为 50%~60% ，弯管的管径利用率应为 40%~50% 。 5、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。 6 、暗管直线敷设长度超过 30 米时，中间应加装过线盒。 7、暗管必须弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有 S 弯。连 续弯曲超过 2 次时，应加装过线盒。所有转弯处均用弯管器完成，为标准 的转弯半径。不得采用国家明令禁止的三通四通等。 8、暗管弯曲半径不得小于该管外径的 6~10 倍。光缆一般不得小于管径的10-15 倍并且缆尾必须缠上电胶布。 9、在暗管孔内不得有各种线缆接头。 10、电源线配线时，所用导线截面积应满足用电设备最大输出功率。 11、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交*距离不 应小于 100mm 。 12、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包 缠应均匀紧密。 13、暗盒均应该加装螺接以保护线路。 14、光缆的机设备端预留长度一般小于5-10米，视频电缆到摄像机的预留长度不小于60CM-100CM 二、主要材料质量要求 1、分体设备、器材的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。 ① 电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线， 主线用标准 2.5 平方毫米线；空调插座用 4 毫米平方线； ② 背景音乐线：标准2 × 0.3 平方毫米线 ③ 环绕音响线：标准 100-300 芯无氧铜 ④ 视频线：不低于75-4标准 ⑤ 网络线：超五类 UTP 双绞线 ⑥ 有线电视线： 75欧姆宽带同轴电缆 ⑦防盗及其它控制线：RVV 4×0.5 平方毫米线 2 、设备器材包装应完好，材料外观不应有破损，附件、备件应齐全。 3 、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有
网络综合布线方案 一：项目总体规划 1.办公楼综合布线项目介绍 1. 布线系统将贯穿于各楼层的各个平面。主要为网络、数据、图像、视频等系统信号提供高性能传输路由。 2. 作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。 3. 系统应具有开放的模块化结构，可灵活地进行资源分配，线路管理、变更和扩展。 4. 系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。 5. 在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。 6. 采用目前国际上最先进的工程标准及规范，去设计和规划系统。 2.办公楼综合布线项目要求 基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，1000Mbps到桌面。 1、开放。采用标准RJ45接口，兼容不同厂家的标准产品。 2、灵活。水平子系统支持语音、数据，支持100Base-T 1000Base-T等。 3、先进。采用目前流行，具有一定先进技术的超六类系列产品。 4、易于管理。面板、配线架有明显标识，机房线路管理、维护方便。3.有关技术要求 1.符合最新的国际标准ISO/IEC11801超六类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。 2.进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。 3.能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。
综合布线系统和智能化建筑的关系 一、综合布线系统的发展情况 50年代，经济发达的国家在城市中兴建新式大型高层建筑，为了增加和提高建筑的使用功能和服务水平，首先提出楼宇自动化的要求，在房屋建筑内装有各种仪表，控制装置和信号显示等设备，并采用集中控制、监视，以便于运行操作和维护管理。因此，这些设备都需分别设有独立的传输线路，将分散设置在建筑内的设备相连，组成各自独立的集中监控系统，这种线路一般称为专业布线系统。由于这些系统基本采用人工手动或初步的自动控制方式，科技水平较低，所需的设备和器材品种繁多而复杂，线路数量很多，平均长度也长，不但增加工程造价，而且不利于施工和维护。 二十世纪80年代以来，随着科学技术的不断发展，尤其是通信、计算机网络、控制和图形显示技术的相互融合和发展，高层房屋建筑服务功能的增加和客观要求的提高，传统的专业布线系统已经是能满足需要。为此，发达国家开始研究和推出综合布线系统，二十世纪80年代后期综合布线系统逐步引入我国。近几年来我国国民经济持续高速发展，城市中各种新型高层建筑和现代化公共建筑不断建成，尤其是作为信息化社会象征之一的智能化建筑中的综合布线系统已成为现代化建筑工程中的热门话题，也是建筑工程和通信工程中设计和施工相互结合的一项十分重要的内容。 二、智能化建筑的定义和基本功能 智能化建筑具有多门学科融合集成的综合特点，由于发展历史较短，但发展速度很快，国内外对它的定义有各种描述和不同理解，尚无统一的确切概念和标准，应该说智能化建筑是将建筑、通信、计算机网络和监控等各方面的先进技术相互融合、集成为最优化的整体，具有工程投资合理、设备高度自控、信息管理科学、服务优质高效、使用灵活方便和环境安全舒适等特点，能够适应信息化社会发展需要的现代化新型建筑，在国内有些场合把智能化建筑统称为“智能大厦”，从实际工程分析，这一名词定义不太确切，因为高楼大厦不一定需要高度智能化，相反，不是高层建筑却需要高度智能化，例如航空港、火车站、江海客货运港区和智能化居住小区等房屋建筑。目前所述的智能化建筑只是在某些领域具备一定智能化，其程度也是深浅不一，没有统一标准，且智能化本身的内容是随着人们的要求和科学技术不断发展而延伸拓宽的。我国有关部门已在文件中明确称为智能化建筑或智能建筑，其名称较确切，含义也较广泛，与我国具体情况是相适应的。
目录 目录 (1) 摘要 (2) 一、工程概况 (3) 二、总体设计方案的论证及选择 (3) 1.工作区子系统设计 (3) 2.配线子系统设计 (4) 3.干线子系统设计 (6) 4.设备间设计 (6) 5.进线间设计 (6) 6.线缆布置 (7) 三、总结与致谢 (8) 参考文献 (9)
摘要 建筑物与建筑群综合布线系统是建筑物或建筑群内的传输网络，是建筑物内的“信息高速路”，由支持信息电子设备相连的各种缆线、跳线、接插软线和连接器件组成，支持语音、数据、图像、多媒体等多种业务信息的传输。综合布线系统既能使语音、数据、图像设备和信息交换设备与其他信息管理系统彼此相连，也能使这些设备与外部通信网络相连。 建筑物与建筑群综合布线系统采用开放式体系、灵活的模块化结构、符合国际工业标准的设计原则，支持众多系统及网络，不不仅可获得传输速度及宽带的灵活性，满足信息网络布线在灵活性、开放性、兼容性等诸多方面的要求，而且可将语音、数据、图像及多媒体设备的布线组合在一套标准的布线系统上。 综合布线系统不仅较好的解决了传统布线方法所存在的诸多问题，而且实现了一些传统布线所没有的功能。随着数字化技术的应用，其适用场合和服务对象日益增多，应用范围不断扩展。 关键词：综合布线系统、开放式、模块化、兼容性
一、工程概况 本工程为某飞行学院综合布线系统设计工程，地上6层，建筑面积10068.26 ㎡，建筑高度27.3m。其中，地上一层为门厅、会议室、餐厅、消防控制室、临时宿舍等，二层、三层为电教室、办公室，四、五、六层为飞行员宿舍，其中一楼设有弱电间。本设计主要是针对对该工程的的实际情况，完成结构化综合布线系统各子系统的方案设计和材料选型。 二、总体设计方案的论证及选择 根据本楼的项目要求及上述有关标准，本方案为一个较典型的星型拓扑结构系统，现将设计方案概述如下：本布线系统设计信息点总计为577个，一层51个信息点，二层150个信息点，三层187个信息点，四层55个信息点，五六层各67个信息点；共设计有一个主配线间（BD），五个楼层配线间（FD），每层一个楼层配电间；主配线间位于一楼，楼内水平布线采用六类非屏蔽双绞线为传输媒介，主干带宽达1000Mbps，语音信息点的接入采用50对大对数电缆。 1.工作区子系统设计 语音和数据信息插座模块（包含语音、数据）均采用六类信息插座模块，信息模块配有防尘盖，兼容RJ45和RJ11跳线连接插头，信息插座安装于墙面，立柱、家具或者地板上，安装位置距离地面的高度是30cm，通过跳线连接到终端设备上。 六类RJ45跳线均采用软线材料，即双绞线的芯线为多股铜丝。 信息点配置原则：普通办公室设有四个语音点，四个数据点。 领导办公室设有四个语音点，六个数据点。 飞行员宿舍和临时宿舍均设置一个语音点，两个数据点。
