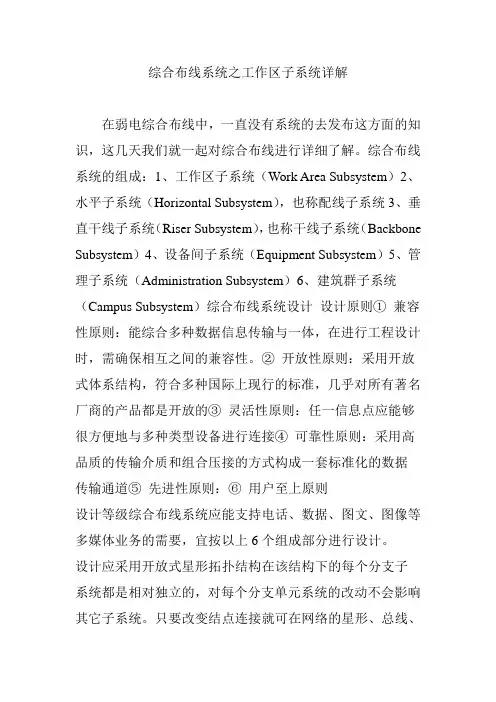

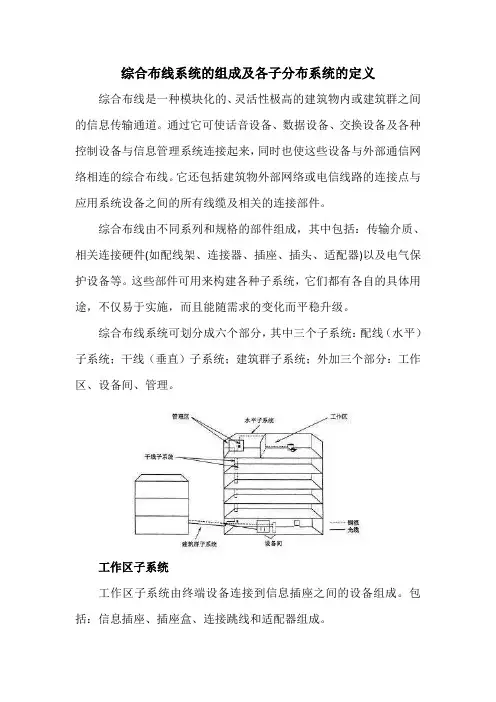

综合布线系统之工作区子系统详解
在弱电综合布线中，一直没有系统的去发布这方面的知识，这几天我们就一起对综合布线进行详细了解。综合布线系统的组成：1、工作区子系统（Work Area Subsystem）2、水平子系统（Horizontal Subsystem），也称配线子系统3、垂直干线子系统（Riser Subsystem），也称干线子系统（Backbone Subsystem）4、设备间子系统（Equipment Subsystem）5、管理子系统（Administration Subsystem）6、建筑群子系统（Campus Subsystem）综合布线系统设计设计原则①兼容性原则：能综合多种数据信息传输与一体，在进行工程设计时，需确保相互之间的兼容性。②开放性原则：采用开放式体系结构，符合多种国际上现行的标准，几乎对所有著名厂商的产品都是开放的③灵活性原则：任一信息点应能够很方便地与多种类型设备进行连接④可靠性原则：采用高品质的传输介质和组合压接的方式构成一套标准化的数据
传输通道⑤先进性原则：⑥用户至上原则
设计等级综合布线系统应能支持电话、数据、图文、图像等多媒体业务的需要，宜按以上6个组成部分进行设计。
设计应采用开放式星形拓扑结构在该结构下的每个分支子
系统都是相对独立的，对每个分支单元系统的改动不会影响其它子系统。只要改变结点连接就可在网络的星形、总线、
环形等各种类型网络之间进行转换。支持当前普遍采用的各种局域网络：星形网、局域/广域网、令牌网、以太网、FDDI 等。
1、工作区子系统
又称服务区子系统，是一个需要设立终端设备的独立区域。由水平布线系统的信息插座延伸到工作站设备处的连接电缆及适配器组成。连接电缆：将水平电缆和工作区内的计算机与通信设备连接在一起，是终端设备至信息插座的传输媒体。可能还会包括一些专门的硬件，从而可以通过在工作区所安排的电缆进行信号的接受和发送。
一般情况下，每个工作区设置一个电话或计算机终端设备，或按用户要求设置。工作区子系统的布线由插座开始，服务器及工作站可通过绞线直接与信息插座相连，或通过室内的集线器并经过楼层集线器及中心集线器与其它网络站点互相通信。
工作区子系统的布线指在信息插座/连接器与工作站内设备之间的电缆布线，其中包括许多不同的硬件，用来将用户的电话、计算机以及设备连接到信息插座/连接器上。是非永久布线，整个布线被设计成易于更改和替换的方式。使用组合式来端接工作站。组合式工作区软线须在两端使用同样的连接器，使得电缆两端的配线稳定。通常使用束状对绞线电缆来制作工作区电缆。扁平、非对绞线不能使用所使用的连接
器必须符合国际ISDN标准的8bit接口
工作区适配器的选用要求：①终端设备的连接插座与连接电缆的插头匹配，不同的插座与插头应加装适配器。②在单一信息插座上进行两项服务时，宜用”Y”型适配器③在水平干线子系统中选用的电缆类别不同与设备所需的电缆类别时，宜采用适配器④在连接使用不同信号数模转换设备，或数据速率转换设备等装置时，宜采用适配器⑤为了特殊应用而实现网络协议的兼容性时，可采用协议转换适配器⑥根据工作区内不同的电信终端设备配置相应的适配器注意事项①工作区电缆距离：工作区电缆通常是短的、柔软的电缆，最大传输距离为5m，②RJ-45插座须安装在墙壁上或不被碰撞的地方，插座距离地面30㎝以上③插座和水晶头不要接错线头④在进行终端设备和I/O连接时，可能需要某种电子传输装置，但这种装置不是工作区子系统的一部分

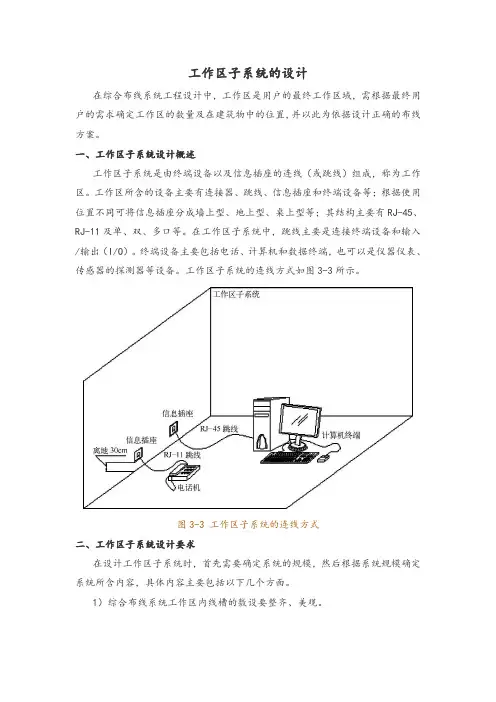

工作区子系统的设计①工作区的划分原则：通常把一个独立的需要设置终端设备的区域划分为一个工作区
②工作区子系统的设计要点根据用户需求，在设计时一般将工作区子系统分为语音、数据和多媒体三类用户，设计时需要考虑以下几点：※线槽的敷设要合理、美观
※信息插座设计在距离地面30㎝以上※信息插座与计算机设备的距离保持在5m范围内※网卡类型要与
缆线接口类型保持一致※估算所有工作区所需要的信息模块、信息插座
③设计步骤1．确定工作区大小2．设计平面图供用户选择3．确定信息点类型和数量
④确定信息点、信息插座的类型和数量信息插座大致可分为嵌入式安装插座、表面安装插座、多传输媒体信息插座3类1．确定信息插座类型和数量的原则※根据已掌握的用户需要，确定信息插座的类别※根据建筑平面图计算实际可用的空间，依据空间的大小I/O插座的数量※根据实际情况，确定I/O插座的类型2．确定信息点的原则一般，对于一个办公区内的每个办公点可配置2~3个信息点，此外，还应为此办公区配置3~5个专用信息点用于工作组服务器、网络打印机、传真机、视频会议等若此办公区为商务应用，信息点的带宽为10Mb/s或100 Mb/s可满足要求若此办公区为技术开发应用，则每个信息点应为交换式100 Mb/s 或1000 Mb/s，甚至是光纤信息点
3．估算I/O插座和信息模块数量的方法RJ-45连接器的总需求量m为信息点总量n的4倍并附加15%的富余量M=4n(1+15%) 信息模块的总需求量m为信息点总量n并附加3%的冗余量M=n(1+3%)
综合布线系统 1.1.1.1.设计方案 为充分体现增加建设单体厂房的特点，为业主实现办公自动化及计算机管理创造良好硬件环境，并根据甲方的要求，综合布线系统主干采用光纤电缆，支持多媒体通讯、ATM网、千兆以太网数据传输，语音主干采用大对数电缆，保证语音传输的质量。数据采用模块化六类配线架，语音采用110配线架，该配线架除具有优异传输性能，满足六类标准的特性外，具有稳定性极强，安装操作简便等优势。数据、语音水平线缆采用六类4对UTP。数据、语音信息出口采用六类模块。 本次方案设计包括五个子系统： ?工作区子系统 ?水平子系统 ?垂直子系统 ?设备间子系统 ?管理间子系统 1.1.1. 2.系统介绍 1 工作区子系统 工作区子系统由安装在各办公区的信息插座、连接插座及终端设备的连线组成。为了保证计算机网络系统的正常运转，数据信息插座每个信息插口都是一个标准的超五类信息插口，可以支持100MHz的信息传输。不同型号的计算机和终端可以通过RJ45屏蔽或非屏蔽的标准跳线方便地连接到电脑信息插座上。 面板安装距离如下图所示：
2 水平子系统 水平子系统解决布线系统的水平连接问题，它将干线子系统延伸到工作区，该系统是从各个子配线间出发连向各个工作区的信息插座。为确保高速数据传输，考虑到与六类信息口相配套，水平布线全部采用六类非屏蔽双绞线。 水平走线方式采用电缆桥架敷设，机房内的配线架采用金属线槽敷设到房间外走廊吊顶内，用工程KBG管沿墙暗敷设至工作区各信息点；任何改变系统的操作（如增减用户、用户地址改变等）都不影响整个系统的运行，为系 统的重新配置和故障检修提供了极大的方便。 3 干线子系统 垂直主干采用三类大对数和室外单模光纤，将分配线间管理区（IDF）与主配线管理区（MDF）用星形结构联接起来，作为信息传递的主干道。 语音主干系统：
《网络系统工程实训》指导书 1-2 工作区子系统设计 【实训目的】 1．了解实际工程中需要遵守的标准及规范工程概算， 2．掌握综合布线方案设计步骤、方法 3．熟悉施工阶段主要工序 4．熟悉工程测试验收要求及方法 5．掌握工作区子系统设计方法 【参考资料】 1．吴方国,杨晓斌. 智能楼宇网络工程实训, 江西高校出版社,2009 2．吕晓阳. 综合布线工程技术与实训, 清华大学出版社,2009 3．王公儒. 网络综合布线系统工程技术实训教程，机械工业出版社,2009 4．刘省贤. 综合布线技术教程与实训，北京大学出版社,2006 5．千家综合布线网 https://www.doczj.com/doc/2a4155783.html,/ 6．中国建筑电气网 https://www.doczj.com/doc/2a4155783.html,/ 【实训内容】 1．综合布线工程的三个阶段 方案设计： ●原则 总体设计原则：①系统的综合性、②系统的开放性、③系统的先进性和灵活性、④系统的模块化、⑤系统的扩展性、⑥系统的经济性、⑦系统的可靠性、⑧设计的合理性 ●标准 智能建筑已逐步发展成为一种产业，如同计算机、建筑一样，也必须有标准规范。目前，已出台的综合布线及其产品、线缆、测试标准主要有： ?ISO/IEC 11801；ISO/IEC CD 14673； ?EIA/TIA 568A；EIA/TIA TSB 67；EIA/TIA TSB 72；EIA/TIA TSB 75； TIA PN 3772 ；TIA PN 2948；TIA PN 3193；EIA/TIA 569A；EIA/TIA 570-B； EIA/TIA 606；EIA/TIA 607；TSB36/TSB40； ?IEEE802.3, 802.3U , 802.5 , FDDI/CDDI/TPDDI； ?GBJ42-81 ?《民用建筑电气设计规范》（JGJ/T16-92） ?《电器设备安装工程施工及验收规范》（GBJ232-90、92） ?《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000） ?《建筑与建筑群综合布线系统工程验收规范》（GB/T50312-2000） ?《商业建筑物电信布线标准加拿大国家标准》（TIA/EIA568A） ?《电信通信和空间的商业建筑物标准加拿大国家标准》（TIA/EIA568A） ?《信息技术—用户房屋的综合布线国际标准》（ISO/IEC11801） ?《布线系统测试标准》（TSB-67） ?《智能建筑设计标准》（EBD-03-95） ?《工业企业程控用户交换机工程设计规范》 ?《工业企业通信接地设计规范》
综合布线系统 （TE：终端设备TO:信息插座模块FD:楼层配线设备例楼层配线架BD：建筑物配线设备例大楼配线架CD：建筑群配线设备例建筑群配线架CP：集合点） 结构 1.工作区子系统：目的是实现工作区终端设备与水平子系统之间的连接，由终端设备连接 到信息插座的连接线缆所组成。由信息插座、插座盒、连接跳线和适配器组成。工作区子系统的设计主要考虑信息插座和适配器两个方面。 （1）信息插座：信息插座是工作站与配线子系统连接的接口，综合布线系统的标准IO插座即为8针模块化信息插座。安装插座时，还应该使插座尽量靠近使用者，还应该考虑到电源的位置，根据相关的电器安装规范，信息插座的安装位置距离地面的高度是30~50cm （2）适配器：工作区适配器的选择应符合以下要求：在设备连接处采用不同的信息插座时，可以用专用电缆或是适配器；在单一信息插座上进行两项服务时，应该选用“Y”型适配器；在配线子系统中选用的电缆类型不同于设备所需的电缆类型，也不同于连接不同信号的数模转换或数据速率转换等相应的装置时所需的电缆类型，应该采用适配器；根据工作区内不同的电信终端设备可配备相应的终端匹配器。 2. 水平子系统：或称配线子系统。目的是实现信息插座和管理子系统（跳线架）间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备，并根据速率要去灵活选择线缆：在速率低于10M时一般采用4类或是5类双绞线；在速率为10~100M时一般采用5类或是6类双绞线；在速率高于100M时，采用光纤或是6类双绞线。 配线子系统要求在90m范围内，它是指从楼层接线间的配线架至工作区的信息点的实际长度。如果需要某些宽带应用时，可以采用光缆。信息出口采用插孔为ISDN8芯（RJ45)的标准插口，每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。配线子系统最常见的拓扑结构是星形结构，该系统中的每一点都必须通过一根独立的线缆与管理子系统的配线架连接。 水平布线系统施工是综合布线系统中最大量的工作，在建筑物施工完成后，不易变更，通常
现在的家居装修布线可是一个大的工程项目，除了要布设电线、电视有线电缆和电话线、音响线、视频线等，越来越多的电脑玩家家中的网络布线则是少不了的。如果不是专业的技术人员，这么多的线缆要理顺一个头序就不是一件简单的事情了，况且在以后的居室使用过程中还要考虑使用的方便、安全和美观。笔者估计数年后，没有家庭网络综合布线系统的房子，就如同现在水电没有认真规划的房子一样过时，到处是线缆缠绕在一起，真是“剪不断、理还乱”。如何在装修的时候就将这些在专业上被称为“弱电”的各种线缆（也要包括电源线一起）统一规划在一个有序的状态下，日益成为现代家居装修的一件大事。 通常装修工程一旦行动起来就事务繁杂，以至我们对这综合布线这方面不能（或者说没有）给予足够的重视。施工方就更不用说了，现在的装修市场上仅有极少数的施工队伍能有专业电工为您提供正规的电气施工。如果这些隐蔽工程上处理不当，而您又没有监查到位的话，就会给将来入住后的使用带来不少的烦恼和遗憾，甚至是不可挽回的损失。所以我们有必要了解和掌握一些家居网络综合布线方面的知识，以免以后吃亏后悔。我相信每个人都不想因为忘记在关键位置安装一个插座或连接一段电缆，而在自己刚刚装修的新家中开墙凿壁，劳神费力吧。 一、家庭网络综合布线系统 家庭综合布线系统是指将电视、电话、电脑网络、多媒体影音中心、自动报警装置等设计进行集中控制的电子系统，即家庭中由这些线缆连接的设备都可由一个设备集中控制了，以前它们可是“各自为政”的。因为与提供电能的系统不同（如电源线），由于它们传输电压不高（一般在12V左右），故像这类线缆组成的系统被称为弱电布线系统。一般的综合布线系统主要由信息接入箱、信号线和信号端口组成，如果将综合布线系统比作家居的神经系统，信息接入箱就是大脑，而信号线和信号端口就是神经和神经末梢。信息配线箱的作用是控制输入和输出的电子信号。信号线传输电子信号。信号端口接驳终端设备。如：电视机、电话、电脑等。一般比较初级的信息接入箱至少能控制有线电视信号（当然包括卫星电视）、电话语音信号和网络数字信号这三种电子信号（不然要它干什么用）；而较高级的配线箱则能控制视频、音频（或AV）信号，如果您所在的社区提供相应的服务，还可实现电子监控、自动报警、远程抄水电煤气表等一系列功能。 一个典型的家用综合布线系统的组成示意图如下图一所示： 图1：家用综合布线系统示意图 该系统是一个包括有分布装置以及各种线缆以及各个信息出口的标准接插件的集成，各部件采用模块化设计和分层星形拓朴结构，各个功能模块和线路相对独立，单个家电设备或线路出现故障，不会影响其它家电的使用。家用综合布线管理系统的分布装置主要由监控模块、电脑模块、电话模块、电视模块、影音模块及扩展接口等组成，功能上主要有接入、分配、转接和维护管理。根据用户的实际需求，可以灵活组合、使用，从而支持电话／传真、上网、有线电视、家庭影院、音乐欣赏、视频点播、消防报警、安全防盗、空调自控、照明控制、煤气泄露报警和水／电／煤气三表自动抄送（后两项功能需要社区能提供相应的服务）等各种应用。打个比方说，家用综合布线系统就是一个智能家居住宅的“神经系统”，住宅中的所有电器设备都可通过它来统一控制。简单来说就是一个统一管理及使用电话、电脑、电视机、影碟机、安全设备、防盗设备、水／电／气自动抄表设备和未来其他信息家电的综合弱电布线系统。 二、综合布线是家庭装修的发展趋势
综合布线系统之工作区子系统详解 在弱电综合布线中，一直没有系统的去发布这方面的知识，这几天我们就一起对综合布线进行详细了解。综合布线系统的组成：1、工作区子系统（Work Area Subsystem）2、水平子系统（Horizontal Subsystem），也称配线子系统3、垂直干线子系统（Riser Subsystem），也称干线子系统（Backbone Subsystem）4、设备间子系统（Equipment Subsystem）5、管理子系统（Administration Subsystem）6、建筑群子系统（Campus Subsystem）综合布线系统设计设计原则①兼容性原则：能综合多种数据信息传输与一体，在进行工程设计时，需确保相互之间的兼容性。②开放性原则：采用开放式体系结构，符合多种国际上现行的标准，几乎对所有著名厂商的产品都是开放的③灵活性原则：任一信息点应能够很方便地与多种类型设备进行连接④可靠性原则：采用高品质的传输介质和组合压接的方式构成一套标准化的数据 传输通道⑤先进性原则：⑥用户至上原则 设计等级综合布线系统应能支持电话、数据、图文、图像等多媒体业务的需要，宜按以上6个组成部分进行设计。 设计应采用开放式星形拓扑结构在该结构下的每个分支子 系统都是相对独立的，对每个分支单元系统的改动不会影响其它子系统。只要改变结点连接就可在网络的星形、总线、
环形等各种类型网络之间进行转换。支持当前普遍采用的各种局域网络：星形网、局域/广域网、令牌网、以太网、FDDI 等。 1、工作区子系统 又称服务区子系统，是一个需要设立终端设备的独立区域。由水平布线系统的信息插座延伸到工作站设备处的连接电缆及适配器组成。连接电缆：将水平电缆和工作区内的计算机与通信设备连接在一起，是终端设备至信息插座的传输媒体。可能还会包括一些专门的硬件，从而可以通过在工作区所安排的电缆进行信号的接受和发送。 一般情况下，每个工作区设置一个电话或计算机终端设备，或按用户要求设置。工作区子系统的布线由插座开始，服务器及工作站可通过绞线直接与信息插座相连，或通过室内的集线器并经过楼层集线器及中心集线器与其它网络站点互相通信。 工作区子系统的布线指在信息插座/连接器与工作站内设备之间的电缆布线，其中包括许多不同的硬件，用来将用户的电话、计算机以及设备连接到信息插座/连接器上。是非永久布线，整个布线被设计成易于更改和替换的方式。使用组合式来端接工作站。组合式工作区软线须在两端使用同样的连接器，使得电缆两端的配线稳定。通常使用束状对绞线电缆来制作工作区电缆。扁平、非对绞线不能使用所使用的连接
家居装修布线先行详解家庭综合布线系统方案 现在的家居装修布线可是一个大的工程项目，除了要布设电线、电视有线电缆和电话线、音响线、视频线等，越来越多的电脑玩家家中的网络布线则是少不了的。如果不是专业的技术人员，这么多的线缆要理顺一个头序就不是一件简单的事情了，况且在以后的居室使用过程中还要考虑使用的方便、安全和美观。笔者估计数年后，没有家庭网络综合布线系统的房子，就如同现在水电没有认真规划的房子一样过时，到处是线缆缠绕在一起，真是“剪不断、理还乱”。如何在装修的时候就将这些在专业上被称为“弱电”的各种线缆（也要包括电源线一起）统一规划在一个有序的状态下，日益成为现代家居装修的一件大事。 通常装修工程一旦行动起来就事务繁杂，以至我们对这综合布线这方面不能（或者说没有）给予足够的重视。施工方就更不用说了，现在的装修市场上仅有极少数的施工队伍能有专业电工为您提供正规的电气施工。如果这些隐蔽工程上处理不当，而您又没有监查到位的话，就会给将来入住后的使用带来不少的烦恼和遗憾，甚至是不可挽回的损失。所以我们有必要了解和掌握一些家居网络综合布线方面的知识，以免以后吃亏后悔。我相信每个人都不想因为忘记在关键位置安装一个插座或连接一段电缆，而在自己刚刚装修的新家中开墙凿壁，劳神费力吧。 一、家庭网络综合布线系统 家庭综合布线系统是指将电视、电话、电脑网络、多媒体影音中心、自动报警装置等设计进行集中控制的电子系统，即家庭中由这些线缆连接的设备都可由一个设备集中控制了，以前它们可是“各自为政”的。因为与提供电能的系统不同（如电源线），由于它们传输电压不高（一般在12V 左右），故像这类线缆组成的系统被称为弱电布线系统。一般的综合布线系统主要由信息接入箱、信号线和信号端口组成，如果将综合布线系统比作家居的神经系统，信息接入箱就是大脑，而信号线和信号端口就是神经和神经末梢。信息配线箱的作用是控制输入和输出的电子信号。信号线传输电子信号。信号端口接驳终端设备。如：电视机、电话、电脑等。一般比较初级的信息接入箱至少能控制有线电视信号（当然包括卫星电视）、电话语音信号和网络数字信号这三种电子信号（不然要它干什么用？）；而较高级的配线箱则能控制视频、音频（或AV）信号，如果您所在的社区提供相应的服务，还可实现电子监控、自动报警、远程抄水电煤气表等一系列功能。 一个典型的家用综合布线系统的组成示意图如下图一所示： 图1：家用综合布线系统示意图
呼伦贝尔学院 本科生毕业论文 题目综合布线系统子系统的设计专业教育技术学
目录 摘要 (1) 前言 (2) 一、相关概念 (2) 1、综合布线系统的定义与特点 (2) 2、综合布线系统的发展趋势 (2) 3、综合布线的经济性能分析 (3) 二、综合布线系统设计目标及原则 (3) 1、系统设计目标 (3) 2、综合布线系统设计原则 (4) 三、综合布线子系统的分布及设计 (4) 1、工作区子系统设计 (5) 2、水平子系统设计 (5) 3、垂直干线子系统设计 (7) 4、管理子系统设计 (8) 5.设备间子系统设计 (10) 6、建筑群子系统设计 (11) 四、系统工作环境要求 (13) 1、机房建筑要求 (13) 2、机房工作环境要求 (13) 五、施工安装服务 (13) 1、工程项目组 (13) 2、项目管理 (14) 3、布线工程实施计划 (14) 六、系统验收与测试 (15) 1、工程验收 (15) 2、验收组织 (15) 3、验收方法 (16) 七、结论 (16) 八、参考文献 (16)
综合布线系统子系统的设计 作者：郭银 指导教师：许丰宽 摘要：综合布线系统是网络通信的传输系统,是建筑物或建筑群内的信息传递的媒介,它将语音和数据通信设备、交换设备和其他信息管理系统彼此相连，表现了灵活性、兼容性和可靠性的特点。综合布线系统设计包括：工作区子系统设计、水平子系统设计、垂直子系统设计、管理子系统设计、设备间子系统设计、建筑群子系统设计。本论文着重讲解了综合布线中的六大子系统，并且逐一介绍了不同的子系统。 关键词:子系统 Abstract:Integrated wiring system is the transmission system network communication media, is a building or group of buildings for the transmission of information, it will voice and data communication equipment, switching equipment and other information management systems connected to each other, showing the characteristics of flexibility, compatibility and reliability. Including the design of integrated wiring system: work area subsystem design, system design, Mizuhira Ko vertical design of subsystem, management subsystem design, equipment room subsystem design, building subsystem design. This paper focuses on the six subsystems of comprehensive wiring, and introduced the different subsystems. Keywords: subsystem
综合布线系统可划分成七个子系统的构成，分别为工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。 综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。 综合布线系统是开放式结构，能支持电话及多种计算机数据系统，还能支持会议电视、监视电视等系统的需要。综合布线系统可划分成七个子系统，工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。
1、工作区子系统 一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。 2、配线(水平)子系统 配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。 3、干线(垂直)子系统
干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。 4、设备间子系统 设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。 5、管理子系统
《综合布线施工技术》教案 - 1 - 第5章 工作区子系统工程技术 授课内容：工作区子系统工程技术 学时：2学时（90分钟） 教学目的和要求： 通过工作区子系统的学习，使学生了解工作区子系统的概念、信息插座的连接技术、工作区子系统的设计原则及方法。 教学重点： 工作区子系统的基本概念、工作区子系统的设计原则、概算、初步设计、正式设计 教学难点： 初步设计、正式设计 教学方法和手段： 本节采用以教师为主导，学生为主体的案例教学，首先通过教室内作为一个工作区，引入课本中的概念和原则及方法。同时在教学过程中同时采用提问法、讨论法和互动式教学方法。 授课内容提纲： 一、复习旧课导出新课 教师总结： 学习了之前的基本概念之后，就开始详细讲解七个子系统的具体的设计和施工了。 二、新课讲解 在教室中的工作区子系统的设计和实验室、办公室等的设计相差比较大，原因就是工作区的使用要求大不相同。所以工作区子系统的设计是要根据具体情况具体分析的。 （一）工作任务一：——工作区子系统的基本概念 相关知识：（教师讲解） 工作区子系统是指从信息插座延伸到终端设备的整个区域，即一个独立的需要设置终端的区域划分为一个工作区。工作区域可支持电话机、数据终端、计算机、电视机、监视器以及传感器等终端设备。它包括信息插座、信息模块、网卡和连接所需的跳线，并在终端设备和输入/输出（I/O ）之间搭接，相当于电话配线系统中连接话机的用户线及话机终端部分。典型的工作区子系统。 按照GB50311国家标准规定，工作区是一个独立的需要设置终端设备的区域。工作区应由配线（水平）布线系统的信息插座延伸到终端设备处的连接电缆及适配器组成。一个工作区的服务面积可按5~10平方米估算，也可按不同的应用环境调整面积的大小。 ▲ 工作区设计要点 1）工作区内线槽的敷设要合理、美观； 2）信息插座设计在距离地面30厘米以上； 3）信息插座与计算机设备的距离保持在5米范围内； 4）网卡接口类型要与线缆接口类型保持一致； 教学回顾：以提问方式进行，教师引导总结 问题1：什么是标准？ 问题2：综合布线的7个子系统是什么？ 【约10分钟】 新课讲解1： 【约30分钟】 1.生活小案例引入，吸引学生学习兴趣 2.思路指导： 教师引导学生思考在教室中的工作区子系统的设计和实验室、办公室等的设计相差比较大，原因就是工作区的使用要求大不相同。培养学生的具体问题具体分析的意识。
工作区子系统设计与施工 1、综合布线术语： CD建筑群配线设备 BD建筑物配线设备 FD楼层配线设备 CP集合点 TO信息插座 TE终端设备 2、工作区子系统设计概述： 从信息插座到用户终端设备这一区域称为工作区子系统。 用户终端设备可以是计算机(PC、工作站、服务器等)、终端、打印机、电话、传真机等设备；还可以联接传感器和办公楼自动控制设备。 工作区布线子系统由将终端设备连接到信息插座的连线(或软线)组成,它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。
3、工作区子系统的设计 子系统中, 从信息插座到终端设备的连线可选用D8CM高速数据 连线或自制的数据连线。 工作区信息点的设置：一个独立的需要设置终端设备的区域宜划分为一个工作区，每个工作区需要设置一个计算机网络数据点或者语音电话点，或按用户需要设置。也有部分工作区需要支持数据终端、电视机及监视器等终端设备。 每个工作区信息点数量可按用户的性质、网络构成和需求来确定。 4、工作区子系统设计步骤： 理清需求，统计计算信息点分布情况，设计配置布线设备 设计前期条件： 1、近期和远期终端设备要求； 2、信息插座数量和位置； 3、终端的移动、修改、重新安排情况； 4、一次性投资和分期建设比较；
5、 FD至信息插座之间的长度≤90m，确定各层交换间的位置信息 插座数量计算 5、工作区子系统的施工 每个项目组自己组内选择完成比较好的工作区子系统设计方案，根据设计方案完成工作 区子系统的施工： 1、根据设计方案时绘制的设计图纸大致绘制出施工处的施工效 果图； 2、根据信息点统计表和材料清单领取相关施工的工具和设备； 3、完成工作区子系统的施工
家庭装修综合布线设计 目录 引言........................... 错误!未定义书签 一、综合布线概述...................... 错误! 未定义书签 1、综合布线系统简介.................. 错误!未定义书签 2、综合布线系统的优越性................ 错误!未定义书签 二、家庭装修设计及实现................... 错误!未定义书签 1、布线系统选择.................... 错误!未定义书签 2、选择家庭信息接入箱.................. 错误!未定义书签 3、模块条选择..................... 错误!未定义书签 4、各种面板和模块的选择................ 错误!未定义书签 5、各种线缆选择.................... 错误!未定义书签 6、各子系统设计.................... 错误! 未定义书签 1) 数据(电脑)模块 ................. 错误!未定义书签 2) 电话语音模块 ................. 错误!未定义书签 3) 有线电视模块 ................. 错误!未定义书签 4) 视频分配模块 ................. 错误!未定义书签 5) 防盗监控模块 ................. 错误!未定义书签 6) 影音模块.................... 错误!未定义书签 7、子系统汇总..................... 错误!未定义书签

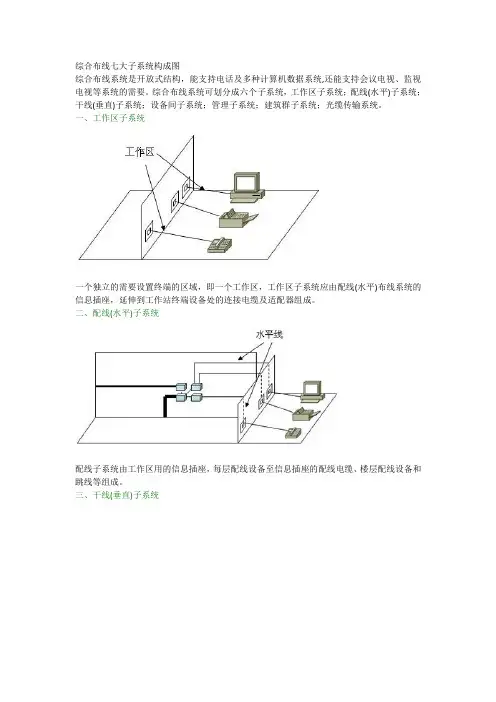

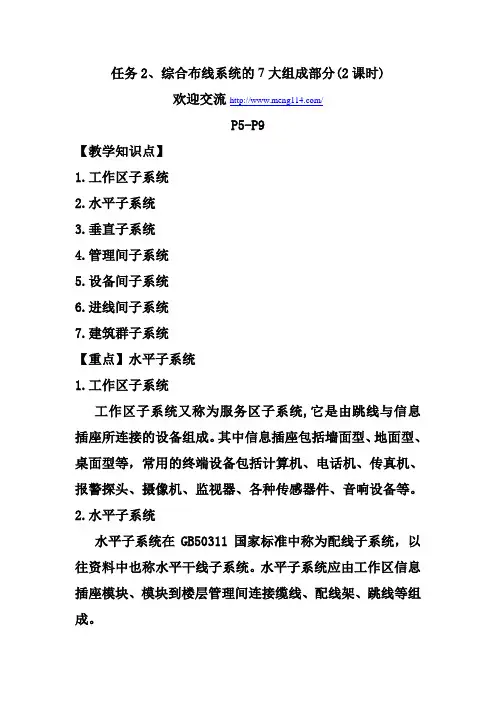

综合布线系统的七大子系统构成图综合布线系统可划分成七个子系统的构成，分别为工作区子系统；配线(水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；光缆传输系统。 综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。 综合布线系统是开放式结构，能支持电话及多种计算机数据系统，还能支持会议电视、监视电视等系统的需要。综合布线系统可划分成七个子系统，工作区子系统；配线(水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；光缆传输系统。 1、工作区子系统 一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。 2、配线(水平)子系统 配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
