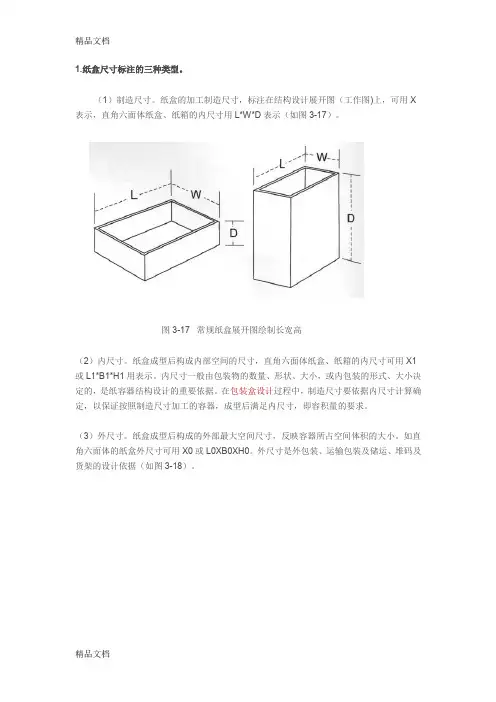

1.纸盒尺寸标注的三种类型。
（1）制造尺寸。纸盒的加工制造尺寸，标注在结构设计展开图（工作图)上，可用X 表示，直角六面体纸盒、纸箱的内尺寸用L*W*D表示（如图3-17）。
图3-17 常规纸盒展开图绘制长宽高
（2）内尺寸。纸盒成型后构成内部空间的尺寸，直角六面体纸盒、纸箱的内尺寸可用X1或L1*B1*H1用表示。内尺寸一般由包装物的数量、形状、大小，或内包装的形式、大小决定的，是纸容器结构设计的重要依据。在包装盒设计过程中，制造尺寸要依据内尺寸计算确定，以保证按照制造尺寸加工的容器，成型后满足内尺寸，即容积量的要求。
（3）外尺寸。纸盒成型后构成的外部最大空间尺寸，反映容器所占空间体积的大小。如直角六面体的纸盒外尺寸可用X0或L0XB0XH0。外尺寸是外包装、运输包装及储运、堆码及货架的设计依据（如图3-18）。
图18
图19
2.纸盒设计图标注方法。
（1）纸盒设计图的尺寸线、尺寸界线、尺寸数字的线型、画法、标注方法与国家机械制图标准一致，尺寸界线从裁切线或中心线（或槽中心线）引出，也可把裁切线、中心线当做尺寸界线标注。
（2）印刷文字、图案以稿样为准，在设计图上不必画出，只需按比例标出尺寸范围，、用点划线画出，并在技术要求中注明印刷涂油的要求即可。
（3）立体图样应标注内尺寸，如需标注外尺寸，应在尺寸前加注“外”字。
（4）纸板名称、规格、厚度可在技术要求中提出。

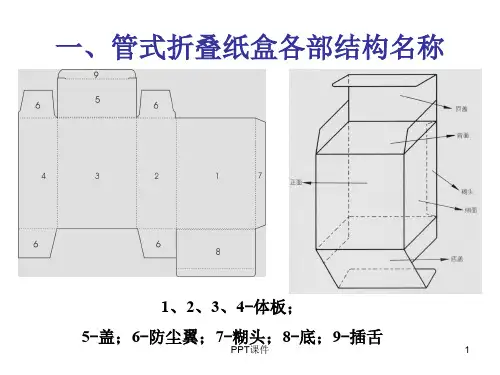

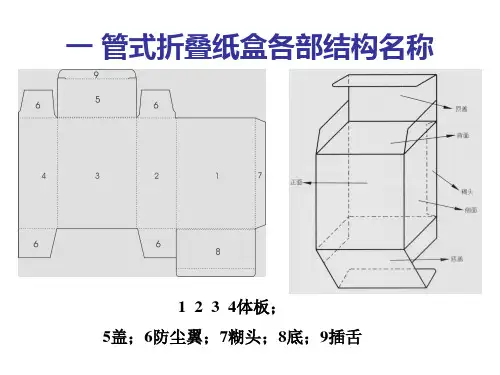

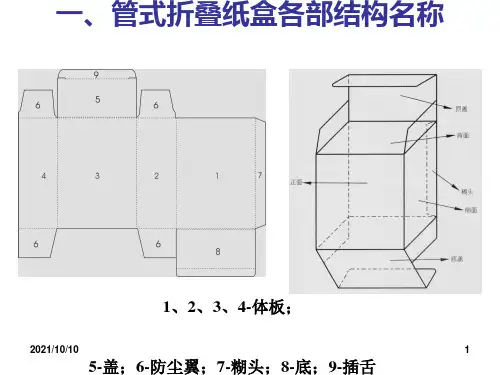

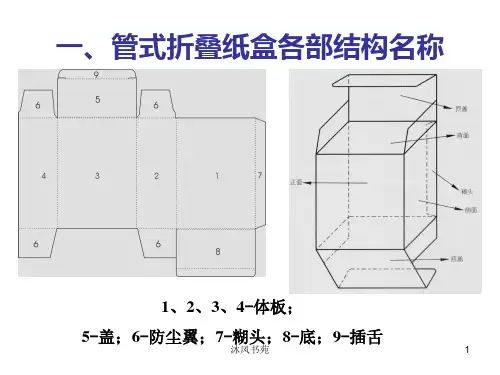

3.管型折叠纸盒的结构与尺寸规范。
（1）粘贴翼倒角角度：10*15。
（2）切缝锁合/封口主摇翼宽度缩减量：一般为0.80mm或纸板厚度。
（3）切缝锁合/插舌翼片缩进量：一般为0.8mm或纸板厚度。
（4）切缝锁合/防尘翼（封口副翼）肩：根据纸盒尺寸和I或纸板厚度而变化。
（5）切缝锁合/主防尘翼（封口副翼）角度：一般为45
（6）切缝锁合/次防尘翼（封口副翼）角度：一般为15。
（7）防尘翼（封口副翼）缩进量：一般为…8111111或纸板厚度。
（8）摩檫锁合/插舌翼肩：根据纸盒尺寸和或纸板厚度而变化。
（9）摩擦锁合/主防尘翼（封口副翼）角度：一般为15。
（10）制造接头缩进量：一般为0.8mm或纸板厚度。
（11）完全或部分交叠密封盒底I防尘翼（封口副翼）肩：根据尺寸变化。
（12）完全或部分交叠密封盒底/主防尘翼（封口副翼）角度：一般为45。。（13）完全或部分交叠密封盒底/次防尘翼（封口副翼）角度：一般为。
（14）完全或部分交叠密封盒底/可选防尘翼（封口副翼)细节：一般为15。（15）部分交叠密封盒底：一般为1/2宽度加9mm-10mm。
