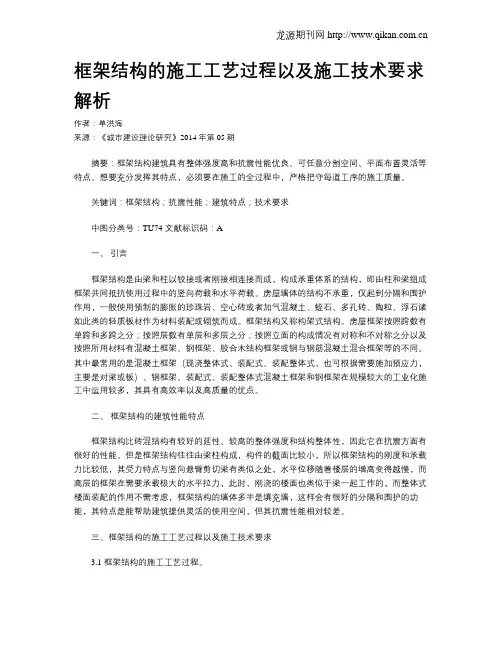

框架结构的施工工艺过程以及施工技术要求解析
摘要：框架结构建筑具有整体强度高和抗震性能优良、可任意分割空间、平面布置灵活等特点。想要充分发挥其特点，必须要在施工的全过程中，严格把守每道工序的施工质量。
关键词：框架结构；抗震性能；建筑特点；技术要求
一、引言
框架结构是由梁和柱以铰接或者刚接相连接而成，构成承重体系的结构，即由柱和梁组成框架共同抵抗使用过程中的竖向荷载和水平荷载。房屋墙体的结构不承重，仅起到分隔和围护作用，一般使用预制的膨胀的珍珠岩、空心砖或者加气混凝土、蛭石、多孔砖、陶粒、浮石诸如此类的轻质板材作为材料装配或砌筑而成。框架结构又称构架式结构。房屋框架按照跨数有单跨和多跨之分；按照层数有单层和多层之分；按照立面的构成情况有对称和不对称之分以及按照所用材料有混凝土框架、钢框架、胶合木结构框架或钢与钢筋混凝土混合框架等的不同。其中最常用的是混凝土框架（现浇整体式、装配式、装配整体式，也可根据需要施加预应力，主要是对梁或板）、钢框架。装配式、装配整体式混凝土框架和钢框架在规模较大的工业化施工中运用较多，其具有高效率以及高质量的优点。
二、框架结构的建筑性能特点
框架结构比砖混结构有较好的延性、较高的整体强度和结构整体性，因此它在抗震方面有很好的性能。但是框架结构往往由梁柱构成，构件的截面比较小，所以框架结构的刚度和承载力比较低，其受力特点与竖向悬臂剪切梁有类似之处，水平位移随着楼层的增高变得越慢，而高层的框架在需要承载极大的水平拉力，此时，刚浇的楼面也类似于梁一起工作的，而整体式楼面装配的作用不需考虑，框架结构的墙体多半是填充墙，这样会有很好的分隔和围护的功能，其特点是能帮助建筑提供灵活的使用空间，但其抗震性能相对较差。
三、框架结构的施工工艺过程以及施工技术要求
3.1 框架结构的施工工艺过程。
框架结构的施工工艺过程大致包括下列内容：①框架柱纵向受力钢筋绑扎、电渣压力焊及预埋件和管线埋设；②轴线定位放线和确定标高；③框架柱模板安装；④框架梁和现浇楼（屋）面板模安装；⑤框架柱混凝土浇筑和振捣；⑥梁、板混凝土浇筑和振捣；⑦框架梁、楼（屋）面板钢筋绑扎及预埋件、管线埋设⑧浇水养护；⑨拆模；⑩填充墙砌筑。
3.2框架结构的施工工艺和技术要求。
3.2.1施工工艺流程图
主要施工工艺技术及要求 （一）定位放线技术及要求 （1）、根据总平面图纸（必须在图纸会审中确认的）进行计量、测定、绘制坐标定位。 （2）、在总平面中按功能要求分区域及平面轴线及结构几何尺寸定位。 （3）、根据立面图的设计要求，采用平水管定位法，标出各功能区域的实际标高定位。 （4）、以立面图的分格及造型设计在施工立面以实际发生的尺寸分配定位放线。 （5）、天花跌级造型的定位。以地面中线坐标定位后，将天花跌级造型投影在地面上进行放线定位。 （二）电路管线敷设的技术及要求 （1）、根据每层的电路施工图的要求定出位置，定位水平标高，悬挂吊杆。（吊杆一定要防锈处理） （2）、安装接线盒，安装连接镀锌线管，接线盒与铁线管之间用直径6厘米铁电焊跨接处理。 （3）、线管的入口要消除批锋，以防利口刮伤电线。 （4）、选用的PVC铜芯电线截面积一定要能满足线路的功率要求。电线必须有国家有关部门审核出示的合格证书及产品检测报告。（5）、线管穿线的截面积不能大于铁管截面积的3/4，电线不能在线管内存在接驳口。 （6）、金属软管（蛇皮管）在接线盒中接出长度不能超过60厘米。（7）、线管的安装注意美观规范，横平竖直，不能乱拉乱接，歪歪斜斜，安装一定要牢固。 （8）、接地电压测试不能大于4欧姆。 （三）天花工程技术要求
首先确认施工部位，测量设计标高与实际标高是否相符，如果天棚标高受到其它设施的影响，即报交技术组负责人落实解决。 接着根据确认下来的标高，准确的在墙上1米高四周弹水平线，且按如下步骤进行严格的施工； （1）、熟识图纸，了解天棚上的灯具、广播喇叭、空调口、喷淋头、消防探头的具体位置，使主龙骨吊放时尽量避开。 （2）、主龙骨吊点间必须保证1平方米内有一吊杆，吊杆应为φ8mm 的钢筋，钢筋如不够长需焊接时，必须焊固，不存在虚焊，同时做防锈处理。拉爆螺丝应完全拉紧，不得有松动。 （3）、主龙骨的型号必须满足承受吊顶荷载的要求，主龙骨的间距应在800X800之间，次龙骨的间距不得大于400X600。 （4）、轻钢龙骨在施工中应有起拱高度，且应不小于房间短向跨度的1/1000（10米跨内水平线上中心提升1公分高），跨度越大起拱随之增大。 （5）、全面校正主次龙骨的位置及水平度，其它各专业工种也必须紧密配合，做好各自的隐蔽工程，以便隐蔽工程验收后，进行石膏板封闭。 （6）、接到天棚隐蔽工程记录认可表后，开始石膏板的安装，石膏板宜竖向铺设，安装时自攻螺钉与板边距离应为10—15mm，螺钉间距以150—170mm为宜，均匀固定，钉头嵌入板面深度以0.5—1mm为宜，板与板之间缝隙应在3—5mm左右，固定时应从一块板的中间向板的四边固定，不得多点同时操作。 （7）、凡用夹板造型的跌级天棚，应在地面上开线弹墨定位，再用悬垂挂线定出吊顶跌级造型的准确位置，安装好吊装的支撑铁件或吊杆，试吊后临时挂起，通线后调平，再把跌级造型件紧固。所用的木方、夹板均要进行防火涂料处理，高级装饰还要进行防虫处理。（8）、螺钉眼应先刷防锈漆，再用石膏腻子点补，缝隙在填满后必须
