管道流量计算方式 DN15、DN25、DN50管径的截面积分别为： DN15：152*3.14/4=176.625平方毫米，合0.0177平方分米。 DN25：252*3.14/4=490.625平方毫米，合0.0491平方分米。 DN50：502*3.14/4=1962.5平方毫米，合0.1963平方分米。 设管道流速为V=4米/秒，即V=40分米/秒，且1升=1立方分米，则管道的流量分别为（截面积乘以流速）： DN15管道：流量Q=0.0177*40=0.708升/秒， 合2.55立方米/小时。 DN25管道：流量Q=0.0491*40=1.964升/秒， 合7.07立方米/小时。 DN50管道：流量Q=0.1963*40=7.852升/秒， 合28.27立方米/小时。 注：必须给定流速才能计算流量，上述是按照4米/秒计算的。 电缆载流量 电缆载流量： 电缆载流量是指一条电缆线路在输送电能时所通过的电流量,在热稳定条件下,当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。 电缆载流量口决 估算口诀 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。 说明 (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为 2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。 计算电缆载流量选择电缆 （根据电流选择电缆） 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，. 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185……
管道水流量计算公式 A.已知管的内径12mm，外径14mm，公差直径13mm，求盘管的水流量。压力为城市供水的压力。 计算公式1：1/4∏×管径的平方（毫米单位换算成米单位）×经济流速（DN300以下管选1.2m/s、DN300以上管选1.5m/s） 计算公式2：一般取水的流速1--3米/秒，按1.5米/秒算时： DN=SQRT（4000q/u/3.14) 流量q，流速u，管径DN。开平方SQRT。 其实两个公式是一样的，只是表述不同而已。另外，水流量跟水压也有很大的关系，但是现在我们至少可以计算出大体的水流量来了。 备注：1.DN为Nomial Diameter 公称直径(nominal diameter)，又称平均外径(mean outside diameter)。 这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。 因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。 1. 以公制(mm)为基准，称 DN (metric unit) 2. 以英制(inch)为基准，称NB(inch unit) 3. DN (nominal diameter) NB (nominal bore) OD (outside diameter) 4. 【例】 镀锌钢管DN50，sch 20 镀锌钢管NB2”，sch 20 5. 外径与DN，NB的关系如下： ------DN(mm)--------NB(inch)-------OD(mm) 15-------------- 1/2--------------21.3 20--------------3/4 --------------26.7 25-------------- 1 ----------------33.4 32-------------- 1 1/4 -----------42.2 40-------------- 1 1/2 -----------48.3 50-------------- 2 -----------60.3 65-------------- 2 1/2 -----------73.0 80-------------- 3 -----------88.9 100-------------- 4 ------------114.3 125-------------- 5 ------------139.8 B.常用给水管材如下：
流量与管径、压力、流速的一般关系 流量与管径、压力、流速的一般关系 一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。 流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。 其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。 水头损失计算Chezy 公式 Chezy 这里： Q ——断面水流量（m3/s） C ——Chezy糙率系数（m1/2/s） A ——断面面积（m2） R ——水力半径（m） S ——水力坡度（m/m） 根据需要也可以变换为其它表示方法: Darcy-Weisbach公式 由于 这里： h f——沿程水头损失（mm3/s） f ——Darcy-Weisbach水头损失系数（无量纲） l ——管道长度（m） d ——管道内径（mm） v ——管道流速（m/s） g ——重力加速度（m/s2） 水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
管网建模之基本公式篇 一、管渠沿程水头损失 谢才公式 圆管满流，沿程水头损失也可以用达西公式表示： h f——沿程水头损失（mm3/s） λ——Darcy-Weisbach水头损失系数（无量纲）
l ——管道长度（m） d ——管道内径（mm） v ——管道流速（m/s） g ——重力加速度（m/s2） C、λ与水流流态有关，一般采用经验公式或半经验公式计算。常用： 1．舍维列夫公式（适用：旧铸铁管和旧钢管满管紊流，水温100C0（给水管道计算）） 2．海曾－威廉公式 适用：较光滑圆管满流紊流（给水管道）
1、如何用潜水泵的管径来计算水的流量 Q=4.44F*((p2-p1)/ρ）0.5 流量Q，流通面积F，前后压力差p2-p1，密度ρ，0.5是表示0.5次方。以上全部为国际单位制。适用介质为液体，如气体需乘以一系数。 由Q＝F*v可算出与管径关系。 以上为稳定流动公式。 2、请问流水的流量与管径的压力的计算公式是什么？ 管道的内直径205mm,高度120m,管道长度是1800m,请问每小时的流量是多少？管道的压力是多少，管道需要采用多厚无缝钢管？ 问题补充： 从高度为120米的地方用一根管道内直径为205mm管道长度是1800米放水下来,请问每个小时能流多少方水？管道的出口压力是多少?在管道出口封闭的情况下管道里装满水,管道底压力有多大 Q=[H/（SL）]^(1/2) 式中管道比阻S=10.3*n^2/(d^5.33)=10.3*0.012^2/(0.205^5.33)=6.911 把H=120米，L=1800米及S=6.911代入流量公式得 Q=[120/（6.911*1800）]^(1/2) = 0.0982 立方米/秒= 353.5 立方米/时 在管道出口封闭的情况下管道里装满水,管道出口挡板的压力可按静水压力计算： 管道出口挡板中心的静水压强P=pgH=1000*9.8*180=1764000 帕 管道出口挡板的静水总压力为F： F=P*（3.14d^2 /4）=1764000*（3.14*0.205^2 /4）=58193.7 牛顿 3、管径与流量的计算公式 请问2寸管径的水管,在0.2MPA压力的情况下每小时的流量是多少?这个公式是如何计算出来的? 流体在水平圆管中作层流运动时，其体积流量Q与管子两端的压强差Δp，管的半径r，长度L，以及流体的粘滞系数η有以下关系： Q=π×r^4×Δp/(8ηL) 4、面积，流量，速度，压力之间的关系和换算方法、 对于理想流体，管道中速度与压强关系：P + ρV2/2 = 常数，V2表示速度的平方。 流量=速度×面积,用符号表示 Q =VS 5、管径、压力与流量的计算方法 流体在一定时间内通过某一横断面的容积或重量称为流量。用容积表示流量单位是L/s或 （`m^3`/h）；用重量表示流量单位是kg/s或t/h。 流体在管道内流动时，在一定时间内所流过的距离为流速，流速一般指流体的平均流速，单位
流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。 流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。 其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。 水头损失计算Chezy 公式 这里： Q???——断面水流量（m3/s） C???——Chezy糙率系数（m1/2/s） A???——断面面积（m2） R???——水力半径（m） S???——水力坡度（m/m） 根据需要也可以变换为其它表示方法:
Darcy-Weisbach公式 由于 这里： h f??——沿程水头损失（mm3/s） f ???——Darcy-Weisbach水头损失系数（无量纲） l????——管道长度（m） d????——管道内径（mm） v ????——管道流速（m/s） g ????——重力加速度（m/s2） 水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。 1.1 管道常用沿程水头损失计算公式及适用条件
管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。 水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。 沿程水头损失水力计算公式和摩阻系数表1 阻力特征 区 适用条件水力公式、摩阻系数符号意义 水力光滑 区>10 雷诺数 h：管道沿程水头损 失 v：平均流速 紊流过渡 区10<<500 （1） （2）
管道流量测量方法 [技术摘要]一种管道流量称及测量方法，属流量测量技术领域。用于解决测量管道内混合流体的质量流量及质量浓度的技术问题。其特别之处是：构成中包括换能器、超声波流量计、压力变送器、称量传感器、智能显示仪和称量管，称量管至少配置一个称量传感器，在称量管的两端各设有一段波纹管与其形成挠性连接，两波纹管的另一端分别连通前后固定管，前后固定管分别连通流体输送管道，前后固定管固定在基础支架上，所述压力变送器和换能器均设置在流体输送管道上，各测量元件连接智能显示仪。本发明所提供的管道流量称及测量方法，解决了管道中高温介质、粘稠液体、煤粉、水煤浆等混合流体质量流量与质量浓度的测量难题，其理论依据可靠、测量值准确、结构合理、易于实现。 气体质量流量上下游温度分布二次差动测量方法、传感器、及流量计 [技术摘要]本发明涉及一种气体质量流量上下游温度分布二次差动测量方法、传感器、及流量计。包括加温元件，对称设置在加温元件两侧的温度检测元件，即上游温度检测元件和下游温度检测元件，其特征在于所述的加温元件与恒功率源激励相连，上
游温度检测元件和下游温度检测元件分别与差动运算电路的两个信号输入端相连，所述的差动运算电路的输出端连接有中央处理单元。具有如下优点：通过对上下游温度变化差值进行二次差动运算，保证对低速段线性度影响较小；气体质量流量的流速和输出电压的关系曲线的饱和点往后推，量程扩大，提高了量程范围和线性度；测量精度高，灵敏度高；采用MEMS技术实现了低功耗、高频响，大幅降低芯片的热惯性。 [9-BG95212]联合式湿蒸汽流量、干度测量装置及其测量方法 [技术摘要]本发明公开了一种联合式湿蒸汽流量、干度测量装置及其测量方法，该装置由经过标定的标准孔板、经典文丘利管作为一次测量元件，高精度压力传感器、智能型差压变送器转换并传输标准信号，标准4～20mA信号经I/V转换成1～5V电压信号，进入高速数据采集卡，最后在中央处理器中根据压力信号调用汽、水性质的IAPWS-IF97计算公式模块计算出饱和水、饱和蒸汽的密度及比焓、汽化潜热，从而算出湿蒸汽的干度、质量流量、载热量，同时对质量流量、载热量进行累积运算，重要参数适时存储于数据库，作为历史数据以备后期调用，系统通过D/A通道输出干度、累积流量，供中央处理器使用，本发明与以往的IF-67计算公式相比计算精度提高10倍以上，且重复计算精度高，而运算速度提高4～12倍。
水管网流量简单算法如下： 自来水供水压力为市政压力大概平均为0.28mpa。 如果计算流量大概可以按照以下公式进行推算，仅作为推算公式， 管径面积×经济流速（DN300以下管选1.2m/s、DN300以上管选1.5m/s）=流量如果需要准确数据应按照下文进行计算。 水力学教学辅导 第五章有压管道恒定流 【教学基本要求】 1、了解有压管流的基本特点，掌握管流分为长管流动和短管流动的条件。 2、掌握简单管道的水力计算和测压管水头线、总水头线的绘制，并能确定管道的压强分布。 3、了解复杂管道的特点和计算方法。 【容提要和学习指导】 前面几章我们讨论了液体运动的基本理论，从这一章开始将进入工程水力学部分，就是运用水力学的基本方程（恒定总流的连续性方程、能量方程和动量方程）和水头损失的计算公式，来解决实际工程中的水力学问题。本章理论部分容不多，主要掌握方程的简化和解题的方法，重点掌握简单管道的水力计算。 有压管流水力计算的主要任务是：确定管路过的流量Q；设计管道通过的流量Q所需的作用水头H和管径d；通过绘制沿管线的测压管水头线，确定压强p沿管线的分布。 5.1 有压管道流动的基本概念 （1）简单管道和复杂管道 根据管道的组成情况我们把它分为简单管道和复杂管道。直径单一没有分支而且糙率不变的管道称为简单管道；复杂管道是指由两根以上管道组成管道系统。复杂管道又可以分
为串联管道、并联管道、分叉管道、沿程泄流管和管网。 （2） 短管和长管 在有压管道水力计算中，为了简化计算，常将压力管道分为短管和长管： 短管是指管路中水流的流速水头和局部水头损失都不能忽略不计的管道； 长管是指流速水头与局部水头损失之和远小于沿程水头损失，在计算中可以忽略的管 道为，一般认为（ ）＜（5~10）h f %可以按长管计算。 需要注意的是：长管和长管不是完全按管道的长短来区分的。将有压管道按长管计算，可以简化计算过程。但在不能判断流速水头与局部水头损失之和远小于沿程水头损失之前，按短管计算不会产生较大的误差。 5.2简单管道短管的水力计算 （1）短管自由出流计算公式 （5—1） 式中：H 0是作用总水头，当行近流速较小时，可以近似取H 0 = H 。 μ称为短管自由出流的流量系数。 （5—2） （2）短管淹没出流计算公式 （5—3） 式中：z 为上下游水位差，μc 为短管淹没出流的流量系数 （5—4） 请特别注意：短管自由出流和淹没出流的计算关键在于正确计算流量系数。我们比较短管自由出流和淹没出流的流量系数（5—2）和（5—4）式，可以看到（5—2）式比（5—4）式在分母中多一项“1”，但是计算淹没出流的流量系数μc 时，局部水头损失系数中比自由出流多一项管道出口突然扩大的局部水头损失系数“1”，在计算中不要遗忘。 （3）简单管道短管水力计算的类型 简单管道短管水力计算主要有下列几种类型： 1）求输水能力Q:可以直接用公式（5—1）和（5—3）计算。 2）已知管道尺寸和管线布置，求保证输水流量Q 的作用水头H 。 这类问题实际是求通过流量Q 时管道的水头损失，可以用公式直接计算，但需要计算管流速，以判别管是否属于紊流阻力平方区，否则需要进行修正。 3）已知管线布置、输水流量Q 和作用水头H ，求输水管的直径 d 。 j h g v ∑+22 02gH A c Q μ=ζλμ∑++= d l 11 z g A c Q 2μ=ζλμ∑+=d l c 1
已知1小时流量为10吨水,压力为0.4 水流速为1.5 试计算钢管规格 题目分析：流量为1小时10吨，这是质量流量，应先计算出体积流量，再由体积流量计算出管径，再根据管径的大小选用合适的管材，并确定管子规格。（1）计算参数，流量为1小时10吨；压力0.4MPa（楼主没有给出单位，按常规应是MPa），水的流速为1.5米/秒（楼主没有给出单位，我认为只有单位是米/秒，这道题才有意义） （2）计算体积流量：质量流量m=10吨/小时，水按常温状态考虑则水的密度ρ=1吨/立方米=1000千克/立方米；则水的体积流量为Q=10吨/小时=10立方米/小时=2777.778立方米/秒 （3）计算管径：由流量Q=Av=（π/4）*d*dv；v=1.5m/s；得： d=4.856cm=48.56mm (4)选用钢管，以上计算，求出的管径是管子内径，现在应根据其内径，确定钢管规格。由于题目要求钢管，则： 1）选用低压流体输送用镀锌焊接钢管，查GB/T3091-2008,选择公称直径为DN50的钢管比较合适，DN50镀锌钢管，管外径为D=60.3mm，壁厚为 S=3.8mm，管子内径为d=60.3-3.8*2=52.7mm＞48.56mm，满足需求。 2）也可选用流体输送用无缝钢管D57*3.0，该管内径为51mm 就这个题目而言，因要求的压力为0.4MPa，选用DN50的镀锌钢管就足够了，我把选择无缝钢管的方法也介绍了，只是提供个思路而已。 具体问题具体分析。 1、若已知有压管流的断面平均流速V和过流断面面积A，则流量Q=VA 2、若已知有压流水力坡度J、断面面积A、水力半径R、谢才系数C，则流量Q=CA(RJ)^(1/2),式中J=(H1-H2)/L,H1、H2分别为管道首端、末端的水头，L 为管道的长度。 3、若已知有压管道的比阻s、长度L、作用水头H，则流量为 Q=[H/(sL)]^(1/2) 4、既有沿程水头损失又有局部水头损失的有压管道流量： Q=VA=A√(2gH)/√(1+ζ+λL/d) 式中：A——管道的断面面积；H——管道的作用水头；ζ——管道的局部阻力系数；λ——管道的沿程阻力系数；L——管道长度；d——管道内径。 5、对于建筑给水管道，流量q不但与管内径d有关，还与单位长度管道的水头损失（水力坡度）i有关.具体关系式可以推导如下： 管道的水力坡度可用舍维列夫公式计算i=0.00107V^2/d^1.3 管道的流量q=(πd^2/4)V 上二式消去流速V得： q = 24d^2.65√i ( i 单位为m/m )， 或q = 7.59d^2.65√i ( i 单位为kPa/m )
流量与管径、压力、流速的一般关系 一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。 流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。 其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。 水头损失计算Chezy 公式 Chezy 这里： Q ——断面水流量（m3/s） C ——Chezy糙率系数（m1/2/s） A ——断面面积（m2） R ——水力半径（m） S ——水力坡度（m/m） 根据需要也可以变换为其它表示方法: Darcy-Weisbach公式 由于 这里： h ——沿程水头损失（mm3/s） f f ——Darcy-Weisbach水头损失系数（无量纲） l ——管道长度（m） d ——管道内径（mm）
v ——管道流速（m/s） g ——重力加速度（m/s2） 水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。 1.1 管道常用沿程水头损失计算公式及适用条件 管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。 水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。 态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。利用达西公式和柯列布鲁克公式组合进行管道沿程水头损失计算精度高，但计算方法麻烦，习惯上多用在紊流的阻力过渡区。 海曾—威廉公式适用紊流过渡区，其中水头损失与流速的1.852次方成比例（过渡区水头损失h∝V1.75~2.0）。该式计算方法简捷，在美国做为给水系统配水管道水力计算的标准
供热管网各参数计算 常用公式
供热管网各参数常用计算公式 1比摩阻R （P/m ）——集中供热手册P 196 R = 6.25×10-2×52d G ρλ 其中：λ—— 管道摩擦系数（查动力管道手册P345页） λ= 1/（1.14+2×log K d ）2 G —— 介质质量流量（t/h ） 或：R=d 22 λρν=6.88×10-3×25.525 .02d K G ρ ρ—— 流体介质密度（kg/m 3） d —— 管道内径（m ） K ——管内壁当量绝对粗糙度（m ） 2、管道压力降△P （MPa ） △P = 1.15R （L+∑Lg ）×10-6 其中：L —— 管道长度（m ） ∑Lg ——管道附件当量长度（m ） 3、管道单位长度热损q （W/m ） q = 其中：T 0 —— 介质温度（℃） λ1 —— 内层保温材料导热系数（W/m.℃） λ2 —— 外层保温材料导热系数（W/m.℃） D 0 —— 管道外径（m ） D 1 —— 内保温层外径（m ） D 2 —— 外保温层外径（m ） α—— 外表面散热系数[α=1.163×（10+6?）] ?—— 环境平均风速。预算时可取α=11.63 Ln —— 自然对数底 4、末端温度T ed （℃） 2122011012121)16(D D D Ln D D Ln T αλλπ++-
T ed = T 0 - GC L L q g 310)(-?+ 其中：T 0 —— 始端温度（℃） L —— 管道长度（m ） Lg —— 管道附件当量长度（m ） G —— 介质质量流量（t/h ） C —— 介质定容比热（kj / kg.℃） 5、保温结构外表面温度T s （℃） T s = T a + α π2D q 其中：Ta ——环境温度（南方可取Ta =16℃） 6、管道冷凝水量(仅适用于饱和蒸汽)G C （t/h ） G C = γ3 106.3-?qL 其中：γ——介质汽化潜热（kj / kg ） 7、保温材料使用温度下的导热系数λt （W/m.℃） λt =λo +2 )(B A T T K + 其中：λo ——保温材料常态导热系数 T A —— 保温层内侧温度（℃） T B —— 保温层外侧温度（℃） K —— 保温材料热变系数 超细玻璃棉K=0.00017 硅酸铝纤维K=0.0002 8、管道直径选择d （mm ） 按质量流量计算：d = 594.5 ωρG 按体积流量计算：d = 18.8ωνG 按允许单位比摩阻计算：d = 0.0364×52 R G ?νλ 其中：G —— 介质质量流量（t/h ） G v —— 介质体积流量（m 3/h ） ω —— 介质流速（m/s ） ρ —— 介质密度（kg/m 3）
水流量与压强差的准确 计算公式 -CAL-FENGHAI.-(YICAI)-Company One1
水流量与压强差的准确计算公式 最佳答案 对于有压管流，水流量与压强差的准确计算公式和计算步骤如下： 1、计算管道的比阻S，如果是旧铸铁管或旧钢管，可用舍维列夫公式计算管道比阻s=d^ 或用s=d^计算（n为管内壁糙率，d为管内径，m）,或查有关表格； 2、确定管道两端的作用水头差ΔH=ΔP/(ρg)，)，H 以m为单位；ΔP为管道两端的压强差(不是某一断面的压强），ΔP以Pa为单位，ρ——水的密度， ρ=1000kg/m^3；g=kg 3、计算流量Q： Q = (ΔH/sL)^(1/2) 4、流速V=4Q/^2) 式中： Q——流量，以m^3/s为单位； H——管道起端与末端的水头差，以m 为单位；L——管道起端至末端的长度，以 m为单位。^表示乘方运算，d^2 表示管径的平方；d^表示管径的方。是圆周率取至小数点后第4位。 或者先求管道断面平均流速，再求流量： 管道流速:V=C√(RJ)= C√(RΔP/L) 确定 流量: Q=^2/4)V 式中：V——管道断面平均流速；C——谢才系数,C=R^(1/6)/n,n管道糙率；R——水力半径；对于圆管R=d/4，d为管内径；J——水力坡降，即单位长度的水头损失，当管道水平布置时，也就是单位长度的压力损失,J=ΔP/L；ΔP——长为L 的管道上的压力损失；L——管道长度。 总公式：Q=√(ΔP/9800)x (d^)x3600 m^3/h 多晶炉：d=40,压差=4x10^5,L=200m 流量^3/h 单晶炉: d=94,压差=^5,L=200m 流量^3/h 如果流量为15 m^3/h 侧要求L=100,d= mm 侧要求L=200,d=60.7 mm 如果流量为 m^3/h 侧要求L=200,d=68 mm 2
水表流量计算方法水表的流速与水表两端的压力差有关，不能仅仅凭供水压力决定。相关的计算公式比较复杂，与压差、水 温( 水的粘稠度) ，管道内壁摩擦系数等因素相关，具体计算公式请参阅流体力学相关知识。 尽管GB/T778.1-2007 已经于2009年5月1日正式执行，但目前市面销售的表还是按照GB/T778.1-1996 的标准执行，对流量的相关规定如下： 4分(15mm)表有N0.6,N1,N1.5 三种流量，常见的是N1.5 常用流量为1.5 方/小时,最大流量为3方/小时 6分(20mm)表水表代号为N2.5常用流量为2.5方/小时,最大流量为5方/小时 1寸(25mm)表N3.5常用流量3.5,最大流量7 1.5寸(40mm) N10常用流量10最大流量20 2寸(50mm) N15 常用15最大30 对于短管道：(局部阻力和流速水头不能忽略不计) 流量Q=[( n /4)d A2 V(1+ 入L/d+ Z )] V(2gH)
式中：Q 流量，（m A3/s）; n ------------------------ 圆周率；d 管内径（m）, L 管道长度（m）; g 重力加 速度（m/sA2）; H 管道两端水头差（m）,;入 ------------ 管道的沿程阻力系数（无单位）；Z ---------------- 管道的局部阻力系数（无单位，有多个的要累加）。 使中部的截面积变为原来的一半，其他条件都不变，这就相当于增加了一个局部阻力系数Z '，流量变为：Q =［（n /4）dA2 V（1+入L/d+ Z +Z ' ）］V（2gH）。流量比原来小了。流量减小的程度要看增加的Z '与原来沿程阻力和局部阻力的相对大小。当管很长（L很大），管径很小，原来管道局部阻力很大时，流量变化 就小。相反当管很短（L很小），管径很大，原来管道局部阻力很小时，流量变化就大。定量变化必须通过定量计算确定。

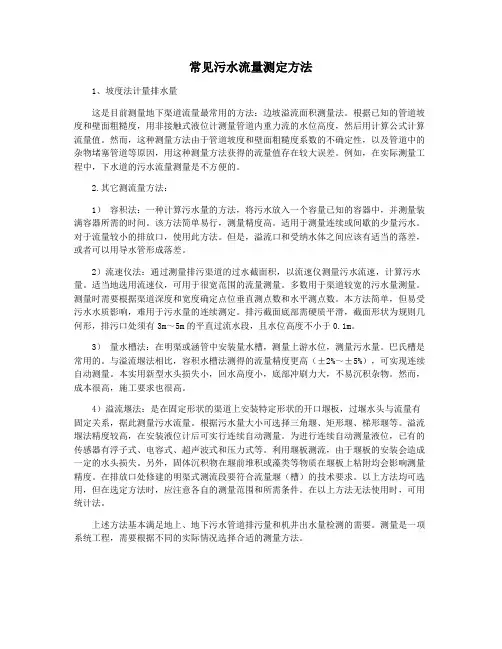

水质流量测量方法 ·流速计法·浮标法·容积法·溢流堰法·水平衡法·排水系数法 ·巴氏槽法·浓度法·皮托管测速计法·文丘里测速计法 ·孔板流量计法·管道量水角尺法·无压管道及明渠流量的测算 其中最常用的方法有： 一、流速计法 条件：水深＞10cm、流速≥0.05m/s Q=V*S Q——废水流量，m3/s S——废水水流截面面积，㎡ V——截面平均流速，m/s 一般在河流和水渠中选用此方法。常用的流速计有旋杯式（探头前端是旋转的小杯）和桨式（探头前端是叶片或桨叶）两种。 转速与废水流速的关系为：V=K*N/t+C V——废水流速，m/s N——旋杯或叶片桨在t时间内的总转数 K——比例系数 C——因摩擦引起的修正值 流速计探头放入管道或渠道的0.6H处，测量时间越长，流速越准确，测量时间应大于100秒。 测定地点的条件： 1.一段相当于河面宽度几倍距离的直流部分，而且又不是形成堆积和冲刷的地点。 2.避开明显不规则形状的河床和多岩石的地方。 3.必须具有足够的水深和流量。 4.不应有桥梁和其他建筑物的影响，而且是没有漩涡或逆流的地方。 二、浮标法（用于水渠或河段） 选取一段底壁平滑、长度不小于10米、无弯曲、有一定液面高度的排污渠道，经过疏通后测量其平均宽度及水面高度。记录被测距离（≥10米）及流经被测距离的时间，重复数次取平均值。 V=α*L/t Q=VS=α*L*S/t V——水流流速，m/s L——选取测定的水渠部分长度，m t——浮标通过这段距离的平均时间，s S——渠道截面积，㎡ α——系数
Q——流量，m3/s 一般渠道（水渠），取α=0.7；废水在封闭性圆形管道中流动，且充满管道，其平均流速是主轴线流速的一半，α=0.5 三、容积法 废水流量较小时，可在废水出口处或废水流有落差的地方，利用容器接流方法测定流量。重复数次，求出平均值t。 通常使用的容器有水桶（水装满的时间在10S以上），可在桶外壁事先标上刻度。 Q=V/t Q——流量，m3/t； V——容器的容量，m3； t——接流时间，s。 四、巴氏槽法 Q=M b BH1α=KH1αm3/s B——巴氏量水槽的喉宽，m H1——槽上游水深，应在2/3E处测定，m M b、K、α——系数，根据喉宽B可查表得到相应的M b、K、α值。 M b、K、α系数表 喉宽B，m 0.25 0.30 0.50 0.75 1.00 1.25 1.50 1.75 2.00 M b 2.258 2.265 2.391 2.395 2.398 2.424 2.446 2.468 2.479 K 0.5645 0.6794 1.196 1.796 2.398 3.030 3.670 4.318 4.958 α 1.513 1.521 1.566 1.568 1.569 1.578 1.586 1.593 1.597
给水管道流量计算公式 建筑物内的生活用水在一昼夜内是不均匀的， 一般用自动流量记录仪来测定 建筑物每小时用水量，绘制出一昼夜的逐时用水量曲线变化图，从而得到小时变 化系数K h K h = Q h / Q c 式中 Q h — Qc — 这个小时变化系数，经过人们大量测定后，定出一个标准值而列于设计资料 中，作为已知资料来使用。当知道建筑物服务人数 N 、每日每人的最高用水量标 准q 及小时变化系数，便可得到最大小时流量： Q h = K h Q c = K h Nq / 24 若以L/s 单位计算则 （L/S ） 这样求得的平均秒流量，仅用作城市或大型住宅小区室外给水管网的设计流 量。因为这种情况下，人数众多，生活、工作条件不一，住宅、商业等不同性质 建筑混杂，用水变化趋于缓和，认为在一小时内用水量时均匀的， 故取最大小时 平均秒流量作为设计依据，基本上是符合客观实际的。 人们的生活用水是通过各种卫生器具来消耗的，龙头一开就是 0.1 — 0.2L/S ， 如果把每人每日的用水量标准除以龙头的出水量， 就会发现每日的生活用水量是 集中在一天中很短时间内消耗的。 对于一幢或少数几栋建筑物来说， 人数少、建 筑性质单纯，人们生活、工作性质相同，用水不均匀性就显著增加，就不能认为 在最大小时内用水量是均匀的，要考虑一小时内用水变化，找出小时内的最大秒 （例如5分钟的平均秒流量）的用水量，以反映室内用水高峰的特点。 室内给水管网的设计中，管道通过的设计流量是确定给水管径和管道水头损 失的依据，故流量计算正确与否，直接关系到最不利配水点所需水压、 水量的保 证、基建设备的投资和运行费用。 室内给水管道的设计流量与建筑物的性质、 人数、人们活动的情况、水的使 用方法、合适的卫生器具设置数、卫生器具给水流率、气候等因素有关。世界各 国在这方面进行了不少的研究，制定出室内给水管道流量的计算方法。 室内给水管道流量计算方法主要有概率理论法、平方根法和经验法。 1、 美国亨脱的概率理论法（略 ....... ） 2、 我国室内生活给水管道的流量计算公式 根据我国《室内给水排水和热水供应设计规范》，室内生活给水管道设计流 量的计算公式规定如下： （1）住宅、集体宿舍、旅馆、医院、幼儿园、办公楼、学校等 q 0.2 a 阳 + KN 式中q —计算管段的给水设计秒流量 （L/S ）; N —计算管段的卫生器具给水当量总数； 昼夜中最大小时用水量; 昼夜中平均小时用水量; (m3h ) （公式1） Q s 二Q h *1000/3600 （公式2）
流量计常用的测量方法 工业计量中常用的几种气体流量计测量方法简述： 1。速度式流量计 速度式流量计是以直接测量封闭管道中满管流动速度为原理的一类流量计。工业应用中主要有： ①涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号。在一定的流量（雷诺数）范围内，该电脉冲信号与流经涡轮流量传感器处流体的体积流量成正比。涡轮流量计的理论流量方程为： 式中n为涡轮转速；qv为体积流量；A为流体物性（密度、粘度等），涡轮结构参数（涡轮倾角、涡轮直径、流道截面积等）有关的参数；B为与涡轮顶隙、流体流速分布有关的系数；C为与摩擦力矩有关的系数。 ②涡街流量计：在流体中安放非流线型旋涡发生体，流体在旋涡发生体两侧交替地分离释放出两列规则的交替排列的旋涡涡街。在一定的流量（雷诺数）范围内，旋涡的分离频率与流经涡街流量传感器处流体的体积流量成正比。涡街流量计的理论流量方程为： 式中，qf为工况下的体积流量，m3/s；D为表体通径，mm；M为旋涡发生体两侧弓形面积与管道横截面积之比；d为旋涡发生体迎流面宽度，mm；f为旋 涡的发生频率，Hz；Sr为斯特劳哈尔数，无量纲。 ③旋进涡轮流量计：当流体通过螺旋形导流叶片组成的起旋器后，流体被强迫围绕中心线强烈地旋转形成旋涡轮，通过扩大管时旋涡中心沿一锥形螺旋形进动。在一定的流量（雷诺数）范围内，旋涡流的进动频率与流经旋进涡流量传感器处流体的体积流量成正比。旋进旋涡流量计的理论流量方程为： 式中，qf为工况下的体积流量，m3/s；f为旋涡频率，Hz；K为流量计仪表系数，P/m3（p 为脉冲数）。 ④时差式超声波流量计：当超声波穿过流动的流体时，在同一传播距离内，其沿顺流方向和沿逆流方向的传播速度则不同。在较宽的流量（雷诺数）范围内，该时差与被测流体在管道中的体积流量（平均流速）成正比。超声波流量计的流量方程式为： 式中，qf为工况下的体积流量，m3/s；V为流体通过超声换能器皿1、2之间传播途径上的声道长度，m；L为超声波在换能器1、2之间传播途径上的声道长度，m；X为传播途径上的轴向分量，m；t1为超声波顺流传播的时间，s；t2为超声波逆流传播的时间，s。 速度式气体流量计一般由流量传感器和显示仪组成，对温度和压力变化的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）、流量积算仪（温压补偿）或流量计算机（温压及压缩因子补偿）；对准确度要求更高的场合（如贸易天然气），则另配置在线色谱仪连续分析混合气体的组分或物性值 计算压缩因子、密度、发热量等。 2。容积式流量计 在容积式流量计的内部，有一构成固定的大空间和一组将该空间分割成若干个已知容积的小空间的旋转体，如腰轮、皮膜、转筒、刮板、椭圆齿轮、活塞、螺杆等。旋转体在流体压差的作用下连续转动，不断地将流体从已知容积的小空间中排出。根据一定时间内旋转体转动的次数，即可求出流体流过的体积量。容积式流量计的理论流量计算公式：
V锥流量计计算公式为： 其中： K为仪表系数； Y为测量介质压缩系数；对于瓦斯气Y=0.998； ΔP为差压，单位pa； ρ为介质工况密度，单位kg/m3。取0.96335 涡街流量计计算公式：
一、孔板流量计 1.1 工作原理 流体流经管道内的孔板，流速将在孔板处形成局部收缩因而流速增加，静压力降低，于是在孔板上、下游两侧产生静压力差。流体流量愈大，产生的压差愈大，通过压差来衡量流量的大小。它是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础，在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其流量计算公式如下： 上式中：ε——被测介质可膨胀性系数，对于液体ε=1；对气体等可压缩流体ε＜1（0.99192）Q工——流体的体积流量(单位：m3/min) d ——孔径（单位：m ） △P——差压（单位：Pa） ρ1——工作状况下，节流件（前）上游处流体的密度，[㎏/m3]； C ——流出系数 β——直径比 1.2 安装 孔板流量计的安装要求：对直管段的要求一般是前10D后5D，因此在安装孔板流量计时一定要满足这个直管段距离要求，否则测量的流量误差大。
1.3 测量误差分析 1.3.1 基本误差 孔板在使用过程中，会由于煤气的侵蚀而产生变形，从而引起流量系数增大而产生测量误差；而且流量计工作时间越长，流体对节流件的冲刷越严重，也会引起流量系数增大而产生测量误差。 1.3.2 附件误差 孔板节流装置安装于现场严酷的工作场所，在长期运行后，无论管道或节流装置都会发生一些变化，如堵塞、结垢、磨损、腐蚀等等。检测件是依靠结构形状及尺寸保持信号的准确度，因此任何几何形状及尺寸的变化都会带来附加误差。
管道工程 水流量计算公式 A.已知管的内径12mm，外径14mm，公差直径13mm，求盘管的水流量。压力为城市供水的压力。 计算公式1：1/4∏×管径的平方（毫米单位换算成米单位）×经济流速（DN300以下管选1.2m/s、DN300以上管选1.5m/s） 计算公式2：一般取水的流速1--3米/秒，按1.5米/秒算时： DN=SQRT（4000q/u/3.14) 流量q，流速u，管径DN。开平方SQRT。 其实两个公式是一样的，只是表述不同而已。另外，水流量跟水压也有很大的关系，但是现在我们至少可以计算出大体的水流量来了。 备注：1.DN为Nomial Diameter 公称直径(nominal diameter)，又称平均外径(mean outside diameter)。 这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。 因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。 1. 以公制(mm)为基准，称 DN (metric unit) 2. 以英制(inch)为基准，称NB(inch unit) 3. DN (nominal diameter) NB (nominal bore) OD (outside diameter) 4. 【例】 镀锌钢管DN50，sch 20
镀锌钢管NB2”，sch 20 5. 外径与DN，NB的关系如下： ------DN(mm)--------NB(inch)-------OD(mm) 15-------------- 1/2--------------21.3 20--------------3/4 --------------26.7 25-------------- 1 ----------------33.4 32-------------- 1 1/4 -----------42.2 40-------------- 1 1/2 -----------48.3 50-------------- 2 -----------60.3 65-------------- 2 1/2 -----------73.0 80-------------- 3 -----------88.9 100-------------- 4 ------------114.3 125-------------- 5 ------------139.8 B.常用给水管材如下： （1）给水用硬聚氯乙烯（PVC-U）DN100的管子其公称外径de=110,壁厚为 e=4.2mm(S12.5,SDR26,PN1.0),则其内径为110-4.2×2=101.6mm； （2）给水用聚乙烯（PE）管材，DN100的管子其公称外径de=110,壁厚为e=8.1mm(PE80级，SDR13.6,PN1.0),则其内径为110-8.1×2=93.8mm； （3）冷水用聚丙烯（PP-R）管，DN100的管子其公称外径de=110,壁厚为e=12.3mm(S4，PN1.0),则其内径为110-12.3×2=85.4mm； （4）镀锌钢管，DN100的镀锌钢管其外径D=114.3,壁厚为S=4.0mm(普通钢管),则其内径为114.3-4.0×2=106.3mm； （5）流体输送用无缝钢管，DN100的无缝钢管其外径D=108,壁厚为S=4.0mm,则其内径为108-4.0×2=100mm。 2.管道最大流量，是指管内输送水时流速的最大取值，给水工程上。给水管道的最大流速不得超过2m/s，消防给水管道的流速最大不得超过2.5m/s。 3.计算最大流量。 流量公式：Q=AV=（π/4）×d×d×V=在此处键入公式。 （1）PVC-U管：Q=（π/4）×0.1016×0.1016×2.0×3600=58.37m3
