注：1、表中所列用电指标的上限值是按空调采用电动压缩机制冷时的数值。当空调冷水机组采用直燃机时，用电指标一般比采用电动压缩机制冷时的用电指标降低25~35VA/㎡。
2、照明负荷需要系数的大小与灯的控制方式和开启率有关，大面积集中控制的灯比相同建筑面积的多个小房间分散控制的灯的需要系数大。插座容量的比例大时，需要系数的选择可以偏小些。
需要系数法确定计算负荷： 建筑电气图中：Pe，Pj，Ij，Kx，cosφ各代表什么 建筑电气图中：Pe设备容量，Pjs计算容量，Ijs计算电流，Kx需要系数，cosφ功率因数Pjs=Kx*Pe. Ijs=Pjs/(1.732*Ue*cosφ) , ue=380v -------------------------------------------- 关于：Pjs=Pe*Kx (单相)Ijs=Pjs/0.22CosΦ = (Pjs * 4.5454)/ CosΦ (三相)Ijs=Pjs/0.38*1.732*CosΦ(1.732为3开根号)=( Pjs*1.5193)/CosΦ 上面式中:Pe----负荷总功率；Kx----需用系数；CosΦ---功率因数。 另外也可以根据我提供的符合计算程序进行计算； --------------------------------------------- 负荷计算的目的是为了合理地选择导线截面，确保电气线路和设备经济、安全地运行。常用计算负荷的方法中有“需要系数”法，该法较简单、 精确度较高，且是实用的工程计算方法，因而得到广泛的应用。 一、电器负荷的计算 确定了各用电设备容量之后，将各用电设备分类，即将感性负荷与纯阻性负荷分类。现在民宅中的感性负荷主要有洗衣机、空调器、电冰箱、电风扇、荧光灯中的电感性镇流器；纯阻性负荷主要有电饭（火）锅、电热水器、电热取暖器、白炽灯、加热器等。要进行分类计算。 有功计算负荷等于同类用电设备的容量总和乘以一个需要系数，即 Ｐｊｓ＝Ｋｘ?∑Ｐｅ 式中Ｐｊｓ——有功计算负荷（ｋＷ） ∑Ｐｅ——同类设备的总容量（ｋＷ） Ｋｘ——设备的需要系数，它表示不同性质的民宅对电器负荷的需要和同时使用的一个系数，与用电设备的工作性质、使用效率、数量等因素有关。附表是推荐值，仅供参考。 二、工作电流的计算 由于各类用电设备的功率因素不完全相同，又存在感性负荷和纯阻性负荷，因此应分开计算。 １．计算电流 Ｉｊｓ＝Ｐｊｓ／Ｕｃｏｓ∮ ------------------------------- 电气负荷计算方法与公式 负荷计算的目的是为了合理地选择导线截面,确保电气线路和设备经济、安全地运行。常用计算负荷的方法中有“需要系数”法,该法较简单、精确度较高,且是实用的工程计算方法,因而得到广泛的应用。 一、电器负荷的计算 确定了各用电设备容量之后,将各用电设备分类,即将感性负荷与纯阻性负荷分类。现在民宅中的感性负荷主要有洗衣机、空调器、电冰箱、电风扇、荧光灯中的电感性镇流器;纯阻性负荷主要有电饭(火)锅、电热水器、电热取暖器、白炽灯、加热器等。要进行分类计算。 有功计算负荷等于同类用电设备的容量总和乘以一个需要系数,即 Pjs=Kx?∑Pe 式中Pjs——有功计算负荷(kW)

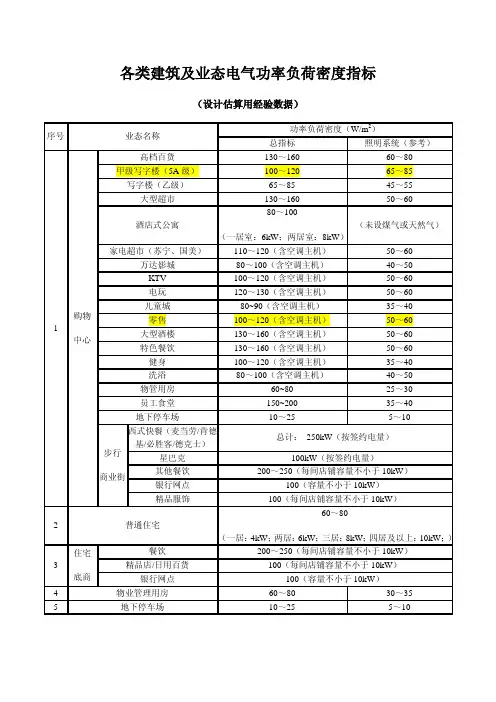

各种建筑综合用电指标估算表（W/m2）
注：1、除S、U类按用地面积计，其余均按建筑面积计，且计入了空调用电。无空调用电可扣减40%- 50%. 2、计算负荷时，应分类计入需用系数和计入总同期系数。 3、住宅也可按户计算，普通3?4kW/户、中级5?6kW/户、高级和别墅7?10kW/户。 电梯能耗预测模型（参见GB10058-2009附录） 这是一个简单的模型，但对于较为复杂的情况或有专用模型的情况不适用, 能耗。其结果可以用于整个建筑物的能量评估。 E elevator = （K1 XK2 XK3 XH X F XP）/（V X3600）+ E standby 式中： E elevator --- 电梯在一天内使用的能量，kWh/天； 驱动系统系数，K1 = 1.6 （交流驱动系统）可以用来预测电梯运行时的 K1
K1 = 1.0 （ WVF 驱动系统） K1 = 0.6 （带能量反馈的 VVVF驱动系统）; K2 ------------ 平均运行距离系数，2层 K2 = 1.0 , 单梯或两台且超过2层K2 = 0.5 , 3台及以上 K2 = 0.3 ; K3 ------------ 轿内平均载荷系数，K3 = 0.35 ; H ------- 最大运行距离，m ; F ------- 天启动次数，一般在300到1000之间； P ------- 电梯的额定功率， P = P1 XP0 , kW; P1 ――与平衡系数相关的系数， 平衡系数50 %时P1 = 1.0 平衡系数40 %时P1 = 0.8 平衡系数30 %时P1 = 0.6 P0 = （0.5x 额定载重量 x 额定速度 x gn）/（1000xnsxngxnm）此处：ns ---- 悬挂效率，默认值 ns = 0.85 ; ng ---- 传动效率，蜗轮蜗杆 ng = 0.75 ; 无齿轮ng = 1.0 ; nm —电动机效率，默认值对于AC nm = 0.75 对于 VVVF nm = 0.85 ; gn ---- 9.81 m/s2 V ------- 电梯的速度，m/s ;
负荷计算方法 供电设计常采用的电力负荷计算方法有：需用系数法、二项系数法、利用系数法和单位产品电耗法等。需用系数法计算简便，对于任何性质的企业负荷均适用，且计算结果基本上符合实际，尤其对各用电设备容量相差较小，且用电设备数量较多的用电设备组，因此，这种计算方法采用最广泛。二项系数法主要适用于各用电设备容量相差大的场合，如机械加工企业、煤矿井下综合机械化采煤工作面等。利用系数法以平均负荷作为计算的依据，利用概率论分析出最大负荷与平均负荷的关系，这种计算方法目前积累的实用数据不多，且计算步骤较繁琐，故工程应用较少。单位产品电耗法常用于方案设计。 一、设备容量的确定 用电设备铭牌上标出的功率（或称容量）称为用电设备的额定功率P N ，该功率是指用电设备（如电动机）额定的输出功率。 各用电设备，按其工作制分，有长期连续工作制、短时工作制和断续周期工作制三类。因而，在计算负荷时，不能将其额定功率简单地直接相加，而需将不同工作制的用电设备额定功率换算成统一规定的工作制条件下的功率，称之为用电设备功率P N μ。 （一）长期连续工作制 这类工作制的用电设备长期连续运行，负荷比较稳定，如通风机、空气压缩机、水泵、电动发电机等。机床电动机，虽一般变动较大，但多数也是长期连续运行的。 对长期工作制的用电设备有 P N μ=P N （2－9） （二）短时工作制 这类工作制的用电设备工作时间很短，而停歇时间相当长。如煤矿井下的排水泵等。 对这类用电设备也同样有 P N μ=P N （2－10） （三）短时连续工作制用电设备 这类工作制的用电设备周期性地时而工作，时而停歇。如此反复运行，而工作周期一般不超过10分钟。如电焊机、吊车电动机等。断续周期工作制设备，可用“负荷持续率”来表征其工作性质。 负荷持续率为一个工作周期内工作时间与工作周期的百分比值，用ε表示 0100%100%t t T t t ε=?=?+ （2－11） 式中 T ——工作周期，s ； t ——工作周期内的工作时间，s ； t 0——工作周期内的停歇时间，s 。 断续周期工作制设备的设备容量，一般是对应于某一标准负荷持续率的。 应该注意：同一用电设备，在不同的负荷持续率工作时，其输出功率是不同的。因此，不同负荷持续率的设备容量（铭牌容量）必须换算为同一负荷持续率下的容量才能进行相加运算。并且，这种换算应该是等效换算，即按同一周期内相同发热条件来进行换算。由于电流I 通过设备在t 时间内产 生的热量为I 2Rt ，因此，在设备电阻不变而产生热量又相同的条件下，I ∝ 备容量P ∝I 。由式（2－11）可知，同一周期的负荷持续率ε∝t 。因此，P ∝

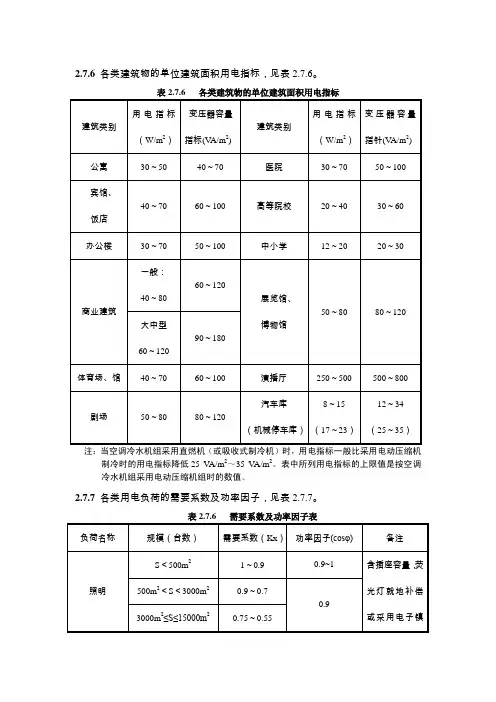

各类建筑物的单位建筑面积用电指标 各类建筑物的单位建筑面积用电指标（表2.7.6） 7.2电力负荷计算 7.2.1基本概念 （1）额定功率( P n)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额 定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。 （2）设备容量（P e）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的 额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。 （3）电气设备的工作制与暂载率： 电气设备的工作制分为连续、短时和断续三种。
①连续工作制：又称连续运行工作制或长期工作制。是指电气设备在规定的环境温度下运行，能够达 到稳定的温升，但设备的任何部分的温度和温升均不超过允许值 ②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发 热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。 ③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t g） 与停歇时间（t r）交替重复进行。短时断续周期性工作的电气设备的特性用暂载率表征。 ④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为 ε== 国家标准规定一个工作周期（t g+t r）为10min。起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。 7.2.2负荷计算的内容和意义 负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。 （1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。在配电设计中，通常采用能让中小截面导体达到稳定温升的时间段（30min）的最大平均负荷作为按发热条件选择配电变压器、导体及相关电器的依据，并用来计算电压损失和功率消耗。在工程上为方便计，也可作为电能消耗量及无功功率补偿的计算依据。计算用的单位的各类总负荷也是确定供电电压等级也确定合理的配电系统的基础和依据。 （2）一级、二级负荷及消防负荷：用以确定变压器的台数和容量、备用电源或应急电源的形式、容量 及配电系统的形式等。 （3）季节性负荷：从经济运行条件出发，用以考虑变压器的台数和容量。 （4）尖峰电流：也叫冲击电流，是指单台或多台冲击性负荷设备在运行过程中，持续时间在ls左右的最大负荷电流。一般用设备启动电流的周期分量作为计算电压损失、电压波动、电压下降，以及选择校验保护器件等的依据。在校验瞬动元件时，还应考虑起动电流的非周期分量。大型冲击性电气设备的有功、 无功尖峰电流是研究供配电系统稳定性的基础。 （5）负荷曲线：负荷曲线是在直角坐标系中表示负荷随时间变化的曲线，用横坐标表示时间、纵坐标表示负荷量，它通常是根据每隔30min所测定的最大负荷量绘制而成的。计算30min最大负荷的目的是用以按发热条件选择导线及配电设备。根据纵坐标表示的功率不同分为有功功率负荷曲线和无功功率负荷曲线。根据负荷延续时间的不同（即横坐标的取值范围不同），分为日负荷曲线和年负荷曲线。 7.2.3负荷计算的方法
需要系数法计算负荷 1、车间变电所的计算负荷 有功、无功功率的同时系数分别取、 配电所或总降压变电所的计算负荷为各车间变电所计算负荷之和再乘以同时系数。配电所的同时系数分别为、，总降压变电所的同时系数分别为、单位面积功率法确定计算负荷 Pe=Pe'.S/1000 kW Pe----计算有功功率 Pe'----单位面积功率（负荷密度）w/m2（见下表1） S------建筑面积m2 用以上方法计算负荷时，还应结合工程具体情况，乘以不同的系数，系数见下表2 电能计算 W=η*Pe*365*24 η-----平均负荷系数，缺少经验数据时取民用建筑负荷密度指标（表1） 建筑类别负荷密度（w/m2) 住宅建筑 基本型 50 提高型 75 先进型 100 公寓建筑 30-50 旅馆建筑 40-70
办公建筑 30-70 商业建筑 一般 40-80 大中型 60-120 体育建筑 40-70 剧场建筑 50-80 医疗建筑 40-70 教育建筑 大专院校 20-40 中小学校 12-20 展览建筑 50-80 演播室 250-500 汽车库 8-15 住宅建筑用电负荷需要系数（表2） 户数系数户数系数 3 1 18 4 21 6 24 8 25-100 10 125-200 12 260-300 14 16 注：1、表中户数是指单相配电时接于同一相上的户数，按三相配电
时连接的户数应乘以3。 住宅的公用照明和电力负荷需要系数可按选取。 国家发改委2010年10月出台的居民阶梯电价方案中：居民生活阶梯电价全国平均电量分档标准表 项目 第三档 全国 平均 分档 标准 全国 平均 分档 标准 用户 覆盖 率 全国 平均 分档 标准%%%度/月%%%度/月%度/月 方案一70%51%79%11090%82%95%210100% 210以 上 方案二80%65%88%14095%90%98%270100% 270以 上天然气每户每月9-12立方米 管道煤气每户每月30立方米左右 用电设备组名称Kx cosφtgφ
电力负荷及计算 (electrical load and load calculation) 用电设备在运行时消耗的功率及其计算。电力负荷包括基本负荷和冲击负荷。基本负荷是生产过程中比较平稳、幅值变化不大的电力负荷，冲击负荷是在较短的时间内幅值变化大的突加、突减负荷。冲击负荷的负荷曲线有较规则的，如带钢连轧机的负荷曲线，也有不规则的，如炼钢电弧炉的负荷曲线。在开展设计时，根据用电设备容量(或耗电量)和工作制度进行负荷计算。 冶金工厂电力负荷特点主要为：(1)生产规模大，单体设备容量和总用电量都比较大。在中国，一个年产量为300万t的钢铁联合企业，用电最大负荷在250Mw左右，一个年产量为10万t的铝厂，用电最大负荷在230Mw左右。吨钢耗电量在450～650kw．h 之间，吨铝耗电量在15000～17000kw?h之间。150t超高功率炼钢电弧炉变压器容量为90MVA，大型电解整流变压器容量为58MVA。(2)冶金工厂是连续生产部门，供电不能间断，一般采用多电源供电。(3)大功率炼钢电弧炉、大型轧钢机主传动晶闸管变流装置，电diarl在生产过程中产生有功和无功冲击负荷，引起电网周波变化、电压波动、电压闪变及波形畸变，均须采取抑制措施。 电力负荷分级及供电要求冶金工厂电力负荷按用电设备对供电可靠性的不同要求，可划分为三个等级： (1)一级负荷。突然停电将造成人身伤亡或重大设备损坏，且难以修复者，或在经济上造成重大损失者。如炼铁高炉的泥炮机、开口机、热风炉助燃风机、鼓风机站、水泵站；炼钢转炉吹氧管升降机构、烟罩升降机构、炉体倾动机构；大型连续轧钢机；铝电解装置；焦炉推焦车、消火车、拦焦车、煤气加压站和氧气站等的电力负荷。 (2)二级负荷。突然停电将产生大量废品、引起大量减产、企业内运输停顿等，在经济上造成较大损失者。如高炉上料系统、转炉上料系统、电炉电极升降机构、倾动机构、电磁搅拌机、连铸机、轧钢机和金属制品生产系统等的电力负荷。 (3)三级负荷。所有不属于一级和二级的电力负荷。如机械修理设施、电气修理设施等的电力负荷。 各级电力负荷的供电要求，一般不低于以下所列：1)一级负荷由两个独立电源供电，对特殊重要的一级负荷应由两个独立电源点供电(见供电电源)2)二级负荷由两回线路供电，该两回线路应尽可能引自不同的变压器和母线段。3)三级负荷按实际需要容量供电。 负荷计算冶金工厂电力负荷分为最大负荷、尖峰负荷和最大负荷班的平均负荷。最大负荷是30min的最大平均负荷。最大负荷分别乘以适当系数，便可求得尖峰负荷和最大负荷班的平均负荷。它们又分别作为选择供配电设备、计算电压降、选择保护装置、计算电能消耗和选择补偿装置的依据。
厦门市各类民用建筑 用电量及变压器容量的估算指标 调 研 报 告
厦门市工程咨询中心2009年10月13日
目录 前言： (1) 一、各类民用建筑的用电指标研究 (1) 二、负荷计算说明及变配电设备的配置原则 (5)
前言： 在近几年的财政投资项目概（概）算评审过程中，经常碰到因永久用电的不确定导致的超估算、超概算现象，分析其中原因主要有以下两点： 1、前期方案设计和初步设计中该部分内容深度不够或者没考虑这部分内容。有的宁大勿小，增加投资，造成目前多数用户的变压器负荷率过低的现象。 2、前期的方案设计没有跟供电部门协调，实际进线方案的变更导致投资变化。 跟该部分投资有关的内容主要是变配电的容量和进线方案。为了更好地开展政府投资项目的评审工作，我们对变配电的容量指标进行了调查研究，形成一个可行的估算指标，供我们内部评审时参考。 一、各类民用建筑的用电指标研究 民用建筑的用电指标，尤其是负荷计算中需要系数的大小，一直是一个意见很不一致、没有完全解决好的问题。主要是因为民用建筑的情况非常繁杂，诸如不同的地区、不同的单位、不同的设备、不同的使用情况、不同的工程规模、不同的建设投资标准等等，使每平方米建筑面积的用电量有较大的差异，很难给出一个大家均可使用的标准。有的工程设计者，往往宁大勿小，使已建成的许多工程的变压器容量选择偏大，多数在很低的负荷率下运行。1984年在建设部设计局的支持下，由建设部建筑设计院，北京市建筑设计院、华东建筑设计院、中国建筑西北设计院、中国建筑西南设计院等单位组成的民用建筑用电负荷调查组，在北京、上海、西安等地对各类宾馆饭店进行了大量的调查研究和蹲点实测，发现有很大的分散性，历时一年多也只获得了阶段性成果。由于国
电气设计中负荷计算方法选择 电力负荷计算方法包括:利用系数法、单位产品耗电量法、需要系数法、二项式系数法。我国一般使用需要系数法和二项式系数法，前者适用于确定全厂计算负荷、车间变电所计算负荷及负荷较稳定的干线计算负荷;后者用于负荷波动较大的干线或支线。在实际设计和实践中.电力负荷计算的有关计算系数和特征参数的选择都会影响电负荷计算结果，使其偏大、偏高。 电力负荷的正确计算非常重要，它是正确选择供电系统中导线、开关电器及变压器等的基础，也是保障供电系统安全可靠运行必不可少的重要一环。在方案设计与初步设计时，其电力负荷计算过小或过大，都会引起严重的后果。如果电力负荷计算过小，就会引起供电线路过热，加速其绝缘的老化;同时，还会过多损耗能量，引起电气线路走火，引发重大事故。而电力负荷计算过大，将会引起变压器容量过剩，以及供电线路截面过大，相应的保护整定值就会定得过高，从而降低了电气设备保护的灵敏度;与此同时，电力负荷计算过大还增加了投资，降低了工程的经济性。 一般说来，当电力负荷值大于实际使用负荷的10%时，变压器容量要增加11%一12%，电线电缆等有色金属的消耗量也要增加巧%一20%，同时还会增加变压器无功功率所造成的有功电力损耗。由此可见，电力负荷计算在供电设计中，特别是在确定变压器容量时所占据的重要位置。故正确地选择计算负荷方法与特征参数，对电气设计具有特别重要的意义。 电力负荷计算方法概述 电力负荷的变化是受多种因素制约的，难以用简单的计算公式来表示。在实际的工程计算工作中，通常采用的方法有需要系数法、利用系数法、二项式系数法、单位产品耗电量法等进行工业企业供电设计中的电力负荷计算。 1.利用系数法 以平均负荷为基础，利用概率论分析出最大负荷与平均负荷的关系。 2.单位产品耗电量法 在初步设计阶段对供电方案作比较时，可根据车间的单位产品耗电定额，产品的年产量和年工作小时数来估算。 3.二项系数法 考虑用电设备数量和大容量设备对计算负荷的影响的经验公式。 由于在一条干线上或一个车间里，当有多组性质不同的用电设备时，应根据其工作性质
各种建筑综合用电指标估算表
————————————————————————————————作者：————————————————————————————————日期:

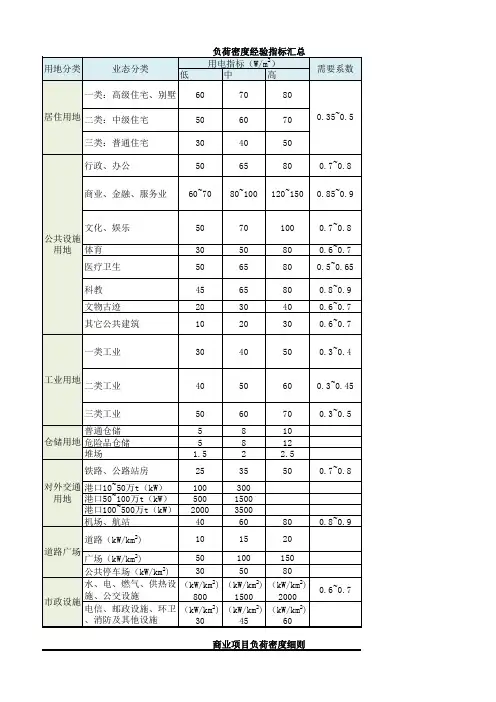

各种建筑综合用电指标估算表（ W/ｍ2) 用地分类建筑分类 用电指标需用 系数备注 低中高 居住用地 Ｒ一类:高级住宅、别 墅 607080 0.3５～0.5 装设全空调、电热、电灶等 家电,家庭全电气化二类:中级住宅506070 客厅、卧室均装空调，家电 较多，家庭基本电气化三类:普通住宅304050 部分房间有空调,有主要家 电的一般家庭 公共设施 用地 C 行政、办公506５800.７～０.8 党政、企事业机关办公楼和 一般写字楼 商业、金融、 服务业 60~７０８0~１00 １2０~1５ 0．8～0.９ 商业、金融业、服务业、旅 馆业、高级市场、高级写字 楼 文化、娱乐50７０１0０0.7～0．８ 新闻、出版、文艺、影剧院、 广播、电视楼、书展、娱乐 设施等体育３0５０8０0.6～0.7体育场、馆和体育训练基地医疗卫生506５8００.5~0.6５ 医疗、卫生、保健、康复中 心、急救中心、防疫站等科教4５６５800.8～０.9 高校、中专、技校、科研机 构、科技园、勘测设计机构文物古迹2０３0４０0.6~0.７ 其他公共建筑１0２0300．６～0.7 宗教活动场所和社会福利院 等 用地分 类建筑分类 用电指标需用 系数 备注 低中高 工业用地Ｍ一类工业304０5００.3~0.4 无干扰、无污染的 高科技工业如电 子、制衣和工艺制 品等 二类工业４０5０６00．３～0.45 有一定干扰和污染 的工业如食品、医 药、纺织及标准厂 房等
利用需要系数法来确定负荷计算 许振西 （厦门华电开关有限公司，福建厦门361006） 1负荷计算的意义和目的 工厂进行电力设计的基本原始资料是各工艺部门提供的用电设备安装容量，这些用电设备种类多，数量大，工作情况复杂。如果只是简单的把各用电设备的容量加起来作为选择导线和电气设备容量的依据，那么必然会造成投资和资源的浪费。因为，各用电设备通常并不同时运行，使用时也并不是都能达到额定容量，工作制也不一样。若估算过小，将造成导线及电气设备因过流而发热，加速绝缘老化，降低使用寿命，严重时引起火灾事故，影响供电系统的正常可靠运行。 为避免这种情况，设计时用的总负荷是一个假想负荷，即计算负荷。计算负荷也称为需要负荷或最大负荷，是根据已知的用电设备安装容量确定的、用于按发热条件选择导体和电气设备时所使用的一个假想的持续负荷。计算负荷产生的热效应与某一段时间内实际变动负荷产生的最大热效应相等。 求计算负荷的这项工作称为负荷计算。负荷计算的目的是为了合理的选择供电系统的导线、开关电器、变压器等设备，使电气设备和材料既能充分得到利用，又能满足电网的安全运行。同时，也是选择仪表量程，整定继电保护的重要依据。 2负荷计算的方法 目前普遍采用的确定计算负荷的方法有需要系数法和二项式法。需要系数法的优点是简便实用，适用于全厂和车间变电所负荷的计算；二项式法适用于机加工车间，有较大容量设备影响的干线和分支干线的负荷计算。《民用建筑电气设计规范》（JGJ/T 16-2008）将需要系数法作为民用建筑电气负荷计算的主要方法，下面将加以详细介绍。 1、将用电设备按类型分组，同一类型的用电设备归为一组，并算出该组用电设备 的设备容量Pe。 对于长期工作制的用电负荷（如空调机组等），其设备容量就是设备铭牌上所标注的额定功率。 对于断续或短时工作制的用电设备，是将额定功率统一换算到负载持续率为25%时的有功功率。电焊机的设备功率是指将额定功率换算到负载持续率为100%时的有功功率。 对于照明设备：白炽灯的设备容量按灯泡上标注的额定功率取值；带自感式镇流器的荧光灯和高压汞灯等照明装置，由于自感式镇流器的影响，不仅功率因数很低，在计算设备容量时，还应考虑镇流器上的功率消耗。因此，对采用自感式镇流器的荧光灯装置，其设备容量取灯管额定功率的倍，高压汞灯装置的设备容量取灯泡额定功率的倍。 另外，成组用电设备的设备功率不应包括备用设备。 2、根据用电设备组的设备容量Pe，即可算出设备的计算负荷： 计算有功功率P c=K x P e 计算无功功率Q c=P c tanφ 计算视在功率S c= 计算电流I c=S c/U n 式中：K x为需要系数，φ为功率因数角，U n为额定线电压。
民用建筑物单位建筑面积用电指标． 民用建筑物单位建筑面积用电指标）1民用建筑物的单位建筑面积用电指标（表
1.1电力负荷计算 1.1.1基本概念 （1）额定功率( P)：电气设备的额定功率是其铭牌标称功率，是设备在额定n条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。 （2）设备容量（P）：设备容量也称设备功率、安装容量或安装功率，它与e用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的． 暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。 （3）电气设备的工作制与暂载率： 电气设备的工作制分为连续、短时和断续三种。
①连续工作制：又称连续运行工作制或长期工作制。是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值 ②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。 ③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t）与停歇时间（t）交替重复进行。短时断续周期性rg工作的电气设备的特性用暂载率表征。 ④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为 ε==国家标准规定一个工作周期（t+t）为10min。起重专用电动机的标准暂载rg率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。
第二章负荷计算 第一节负荷分级与供电要求 一、负荷 1．负荷 负荷又称负载，指发电机或变电所供给用户的电力。其衡量标准为电气设备（发电机、变压器和线路）中通过的功率或电流，而不是指它们的阻抗。 2．满负荷 满负荷又叫满载，指负荷恰好达到电气设备铭牌所规定的数值。 3．最大负荷 最大负荷有时又称尖峰负荷，指系统或设备在一段时间内用电最大负荷值。 4．最小负荷 又称低谷负荷，指系统或设备在一段时间内用电最小负荷值。 二、负荷的分类 1．按负荷特征分类 （1）连续工作制负荷。 （2）短时工作制负荷。 （3）重复短时工作制负荷。 2．按供电对象分类 （1）照明负荷。 （2）民用建筑照明。 （3）通讯及数据处理设备负荷。 三、负荷分级 电力负荷应根据供电可靠性及中断供电在政治、经济上所造成的损失或影响的程度，分为一级负荷、二级负荷、三级负荷。 1．一级负荷 属下列情况者均为一级负荷：
（1）中断供电将造成人身伤亡者。 （2）中断供电将造成重大政治影响者。 （3）中断供电将造成重大经济损失者。 （4）中断供电将造成公共场所秩序严重混乱者。 对于某些特等建筑，如重要的交通枢纽、重要的通讯枢纽、国宾馆、国家级及承担重大国事活动的大量人员集中的公共场所等的一级负荷为特别重要负荷。 中断供电将影响实时处理计算机及计算机网络正常工作或中断供电后将发生爆炸、火灾以及严重中毒的一级负荷亦为特别重要负荷。 2．二级负荷 属下列情况者均为二级负荷： （1）中断供电将造成较大政治影响者。 （2）中断供电将造成较大经济损失者。 （3）中断供电将造成公共场所秩序混乱者。 3．三级负荷 不属于一级和二级的电力负荷。 四、供电要求 1．一级负荷的供电要求 （1）应由两个独立电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏。 一级负荷容量较大或有高压电气设备时，应采用两路高压电源。如一级负荷容量不大时，应优先采用从电力系统或临近单位取得第二低压电源，亦可采用应急发电机组，如一级负荷仅为照明或电话站负荷时，宜采用畜电池组作为备用电源。 供给一级负荷的两个电源应在最末一级配电盘（箱）处切换。 （2）一级负荷中的特别重要负荷，除上述两个电源外，还必须增设应急电源。为保证特别重要负荷的供电，严禁将其他负荷接入应急供电系统。 （3）常用的应急电源有下列几种： 1）独立于正常电源的发电机组。 2）供电网络中有效地独立于正常电源的专门馈电线路。 3）畜电池。 （4）根据允许的中断时间可分别选择下列应急电源：
负荷计算方法
加，而需将不同工作制的用电设备额定功率换算成统一规定的工作制条件下的功率，称之为用电设备功率P Nμ。 （一）长期连续工作制 这类工作制的用电设备长期连续运行，负荷比较稳定，如通风机、空气压缩机、水泵、电动发电机等。机床电动机，虽一般变动较大，但多数也是长期连续运行的。 对长期工作制的用电设备有 P Nμ=P （2－9） N （二）短时工作制 这类工作制的用电设备工作时间很短，而停歇时间相当长。如煤矿井下的排水泵等。 对这类用电设备也同样有 P Nμ=P （2－10） N （三）短时连续工作制用电设备 这类工作制的用电设备周期性地时而工作，时而停歇。如此反复运行，而工作周期一般不超过10分钟。如电焊机、吊车电动机等。断续周期工作制设备，可用“负荷持续率”来表征其工作性质。
负荷持续率为一个工作周期内工作时间与工作周期的百分比值，用ε表示 0100%100%t t T t t ε=?=?+ （2－11） 式中 T ——工作周期，s ； t ——工作周期内的工作时间，s ； t 0——工作周期内的停歇时间，s 。 断续周期工作制设备的设备容量，一般是对应于某一标准负荷持续率的。 应该注意：同一用电设备，在不同的负荷持续率工作时，其输出功率是不同的。因此，不同负荷持续率的设备容量（铭牌容量）必须换算为同一负荷持续率下的容量才能进行相加运算。并且，这种换算应该是等效换算，即按同一周期内相同发热条件来进行换算。由于电流I 通过设备在t 时间内产生的热量为I 2Rt ，因此，在设备电阻不变而产生热量又相同的条件下，I t ∝而在同电压下，设备容量P ∝I 。由式（2－11）可知，同一周期的负荷持续率ε∝t 。因此，P ε∝即设备容量与负荷持续率的平方根值成反比。假如设备在εN 下的额定容量为P N ，则换算到ε下的设备
用需要系数法负荷计算公式 1.长期工作制电动机的负荷计算 P 1JS =P N 2.反复短时工作制电动机的计算负荷 P N =△ N P jc jc '?25 3.用电设备组的负荷计算 P 2JS = K ∑?1 JS X P =K ∑? N X P （2）.无功计算负荷 ?=22JS JS P Q ?g t （3）.视在计算负荷 2 2222JS JS JS Q P S += （4）计算电流 N JS JS U S I ?= 322 提高功率因数计算 一． 供配电线路中的功率下损耗 △3 22110)(3-??+=R I I P Q P 当输送的有功功率一定时： △32 22110cos 1 3-???=?U R P P
二． 电容器电流和补偿容量的计算： 1. 并联电容器电流计算 按电容器的铭牌数据计算 单相并联电容器 三相并联电容器 按电容器实际运行数据计算 单相并联电容器 三相并联电容器 3 314.0P C U C I ??= 2. 并联电容器补偿容量的计算 个单台电动机别补偿容量的计算 m U I Q 003= 机械负荷惯性较大的电动机的补偿容量 0)5.13.1(Q Q C -= 机械惯性较小的电动机补偿容量 0)19.0(Q Q C -= 设备组补偿无功容量的计算 ??? ? ??---=1cos 11cos 12221??P C P Q 或 ()c P P C q P tg tg P Q =-=21?? CN CN CN U Q I =P C U C I ??=314. 0CN CN CN U Q I 3 =
各类建筑物的单位建筑面 积用电指标 Final revision by standardization team on December 10, 2020.

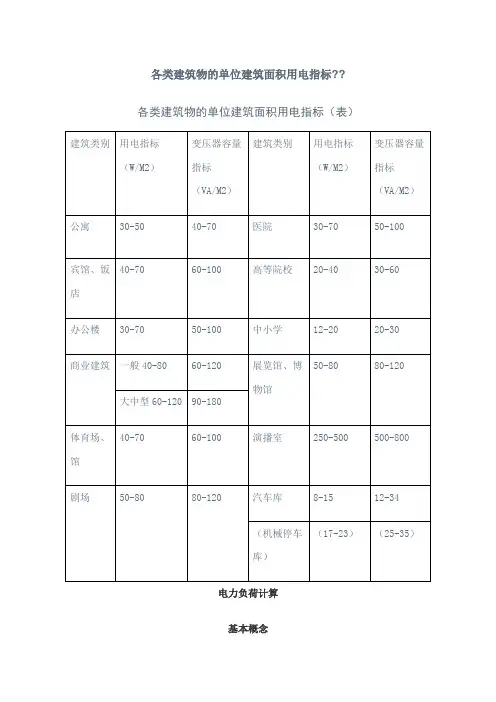

各类建筑物的单位建筑面积用电指标 各类建筑物的单位建筑面积用电指标（表） 电力负荷计算
基本概念 （1）额定功率( P n )：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。 （2）设备容量（P e ）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的 额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。 （3）电气设备的工作制与暂载率： 电气设备的工作制分为连续、短时和断续三种。 ①连续工作制：又称连续运行工作制或长期工作制。是指电气设备在规定的环境温度 下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值 ②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在 工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。 ③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工 作，工作时间（t g ）与停歇时间（t r ）交替重复进行。短时断续周期性工作的电气设备 的特性用暂载率表征。 ④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为
ε== 国家标准规定一个工作周期（t g +t r ）为10min。起重专用电动机的标准暂载率有 15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。 负荷计算的内容和意义 负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。 （1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。在配电设计中，通常采用能让中小截面导体达到稳定温升的时间段（30min）的最大平均负荷作为按发热条件选择配电变压器、导体及相关电器的依据，并用来计算电压损失和功率消耗。在工程上为方便计，也可作为电能消耗量及无功功率补偿的计算依据。计算用的单位的各类总负荷也是确定供电电压等级也确定合理的配电系统的基础和依据。 （2）一级、二级负荷及消防负荷：用以确定变压器的台数和容量、备用电源或应急 电源的形式、容量及配电系统的形式等。 （3）季节性负荷：从经济运行条件出发，用以考虑变压器的台数和容量。 （4）尖峰电流：也叫冲击电流，是指单台或多台冲击性负荷设备在运行过程中，持续时间在ls左右的最大负荷电流。一般用设备启动电流的周期分量作为计算电压损失、电压波动、电压下降，以及选择校验保护器件等的依据。在校验瞬动元件时，还应考虑起动电流的非周期分量。大型冲击性电气设备的有功、无功尖峰电流是研究供配电系统稳定 性的基础。
用电负荷公式怎么算 问：用电负荷公式是怎么算的.比如说:一个2000W的电热水器.你怎么样去算出来他是用4平方.还是6平 方的电线.还有插座是用多少安的? 答：导线截面积与载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。< 关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上 下范围：S=< I /（5~8）> = I ~ I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般。所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*220*=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空 气开关不能使用16A，应该用大于17A的。 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍 数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5 倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算.
电气负荷计算方法与公式 负荷计算的目的是为了合理地选择导线截面,确保电气线路和设备经济、安全地运行。常用计算负荷的方法中有“需要系数”法,该法较简单、精确度较高,且是实用的工程计算方法,因而得到广泛的应用。 一、电器负荷的计算 确定了各用电设备容量之后,将各用电设备分类,即将感性负荷与纯阻性负荷分类。现在民宅中的感性负荷主要有洗衣机、空调器、电冰箱、电风扇、荧光灯中的电感性镇流器;纯阻性负荷主要有电饭(火)锅、电热水器、电热取暖器、白炽灯、加热器等。要进行分类计算。 有功计算负荷等于同类用电设备的容量总和乘以一个需要系数,即 Pjs=Kx*∑Pe 式中Pjs——有功计算负荷(kW) ∑Pe——同类设备的总容量(kW) Kx——设备的需要系数,它表示不同性质的民宅对电器负荷的需要和同时使用的一个系数,与用电设备的工作性质、使用效率、数量等因素有关。附表是推荐值,仅供参考。 二、工作电流的计算 由于各类用电设备的功率因素不完全相同,又存在感性负荷和纯阻性负荷,因此应分开计算。 1．计算电流 Ijs=Pjs/Ucos∮ 式中Ijs——计算电流(A) Pjs——有功计算负荷(W) U——额定相电压(V) cos∮——功率因素(纯阻性负荷的电流与电压同相,即相位差角∮=0,功率因素cos∮=1)。 2．每相有功电流和无功电流的计算 Ia=Pjs/220 Ir=Ia tg∮ 式中Ia、Ir分别为有功电流和无功电流(A) 3．总的工作电流计算 Ijs总=根号[(∑Ia)2+((∑Ir)2] 式中∑Ia、∑Ir分别为该相线路上的有功电流、无功电流之和。 Ijs总——总的计算电流(A) 计算好后,便可选择导线截面了。 照明回路计算的正确方法是： 1.白只灯、卤物灯回路：a.单相回路：Pjs=Pd*Kx；Ijs=Pd*Kx/V；b.三相回路：Pjs=Pd*Kx；Ijs=Pd*Kx/3*V。 2.荧光灯等带有整流器的气体放电灯回路：a.单相回路：Pjs=Pd*Kx；Ijs=Pd*Kx(1+@)/V*CosΦ；b.三相回路：Pjs=Pd*Kx；Ijs=Pd*Kx(1+@)/3*V*CosΦ。 式中:Pd -- 线路装灯容量KW；Pjs -- 照明计算负荷KW；Kx -- 需用系数，支线取1，供电干线取0.9至0.95；
各类民用建筑的用电标准 一、为了规范业扩报装工作中对各类民用建筑用电标准的执行，提高客户服务水平，特制定此用电标准。 二、标准参考国家《城市电力规划规范》、国网公司企业标准《城市电力网规划设计导则》、内蒙古电力集团公司《配电网技术标准》等。 三、各类建筑的用电标准：
各类民用建筑的用电标准 其他建筑根据用电性质的不同结合上述需求或根据设计要求确定。 四、供电可靠性的要求： 1、10层及以上的非住宅性建筑、至18层建筑及19层以上的住宅建筑以及高度超过24m的其他民用建筑除正常供电电源外，还应供给备用电源。 2、19层及以上的办公楼、高级宾馆或高度超过50m以上的科研楼、图书馆、档案馆和大型公共场馆等建筑，由于其功能复杂，停电后或发生火灾后损失严重，除提供正常电源与备用电源外，客户应自备应急保安电源。 3、居民到户计量表必须采用“一户一表”安装方式，且要求不得分层安装计量装置，要实行集中计量或集中分层计量，计量表箱内要预留有计量采控终端的安装位置（同一计量表箱内最少预留两块电能表位置）；其他安装条件满足《伊
金霍洛供电分局计量装置设计安装工艺规范》相关标准； 4、居民住宅楼必须采用“TN-S系统”接入方式，即采用“三相五线制”方式接入电力系统；其他安装条件满足《内蒙古电力公司配网建设技术规范》相关标准； 5、低压电缆全部采用铜芯电缆，长期运行电流为电缆额定载流量的50％。 五、其他要求： 1、高层建筑应根据供电方式预留变、配电所和电度表的适当位置，配电室根据负荷大小，可以集中布置，也可以分散布置，还可以在建筑物内分在几层，分别在负荷中心布置。 2、设置在高层建筑物内的配电室必须采用干式变压器和无油断路器的配电装置。 3、配电变压器容量的确定，原则上应根据“配电变压器容量确定参考值”所在变压器额定容量区段，取最相近容量。 住宅区配电室一般配置两台配电变压器，单台配电变压器容量不宜超过800kVA。 4、容量确定方式： S′= P／cos?/k2 式中： S′——配电变压器容量确定参考值，kVA； cos?——功率因数（专变客户取0.90；住宅、公寓、配套公建取0.85）； k2——所带配电变压器的负载率为70%。 P——最大用电负荷P= 用电负荷指标×户数（或建筑平方米）×需用系数
