水泵设计说明书
学校：
学号：
姓名：
一设计流量及设计扬程的计算
1.1设计流量
最大日供水量Q1=26000+221×10=28210m3/d
给水泵站拟采用分级供水，0~4点钟，每小时供水量为2.5%，4~24点钟，每小时供水量为4.5%。
Q min=28210×2.5%=705.25 m3/h=195.9L/s
Q max=28210×4.5%=1269.45 m3/h=352.6L/s
1.2设计扬程
①扬程H ST的计算
H ST=3.8+25.5+16+2=47.3m
②输水干管中的水头损失∑h
Σh=23.5+2=25.5m
可得总的扬程：
H=Σh+H ST=72.8m
二方案的确定
在型谱图上，扬程在47.3m和72.8m,流量在195.9L/s和352.6L/s范围内选择合适的泵。
2.1性能参数及方案选择
做水泵的性能曲线及总和曲线
做装置需能曲线：管路的水头损失Σh=SQ2,其中S为管路系统的当量摩阻，当用水量变化时近似为常数，当Σh已知时可得S=Σh/Q2=25.5/352.62 m(s2/l2)=0.0002m(s2/l2)
由此可作管路特性曲线:H=47.3+0.0002 Q2
由图可知选用两台10sh—6的方案可行，比较合适。然后进行消防检测
2.2消防时的核算
消防时的流量：Q=110%×352.6×1.05=407.3L/s
消防时的扬程：取安全水头：2m
H=2+4.3+23.5+25.5+2+16=73.3m
两台12sh—6A水泵全部开机，水泵在扬程H=73.3m处工作时出水量Q=407.3L/s<430L/s,可增设消防泵。
因此本方案选用一台10sh—6，作为消防泵兼做备用泵，当任一工作泵事故检修时，开启该泵可满足一切用水时的水量水压要求，因此本方案共选三台10sh—6水泵。
2.3泵站机组的设计
机组布置应使泵站工作可靠，管理方便，管道布置简单，泵站建筑面积及跨度最小，并考虑有发展的可能性。
动力设备配置图
水泵三视图
三吸水管与出水管的设计
3.1吸水管的管径计算
吸水管管径按最大抽水量Qmax及设计流速决定
D=400mm,单个泵最大流量Q=135（l/s）因此V=Q/A=1.4m/s 3.2出水管的管径计算
出水管管径按最大抽水量Qmax及设计流速决定
D=300mm,单个泵最大流量Q=135（l/s）因此V=Q/A=2.5m/s 四水泵的安装高度
用到的公式有：①H ss=Hs-v12/2g-Σh ②Hs=10-[NPSHR]p+ v12/2g [NPSHR]p=1.2×[NPSHR]r=1.2×5.3=6.4m Qmax=372L/S
V1=Qmax/A=7.0m/sv12/2g=2.5m
水泵的水头损失=1m
因此由公式②得Hs=10-6.4+2.5=6.1m
公式①Hss=6.1-2.5-1=2.6m
五泵房的布置
泵站高度设置为4米,配电室设置为3米宽，检修室设置为4.1米宽，两机组之间距离设置为2米，机组与墙距设置为1米，主通道设置为1.5米
泵房的长度L=1.08×3+3+1+2+2+1+4.1=16.34m
泵房的宽度W=2.629+2+1.5+1=7.129m
取泵房长度为16.5米，宽度为7.2米，高度为4米
3
4.1
机组
通道
1
1 1.082
7.2

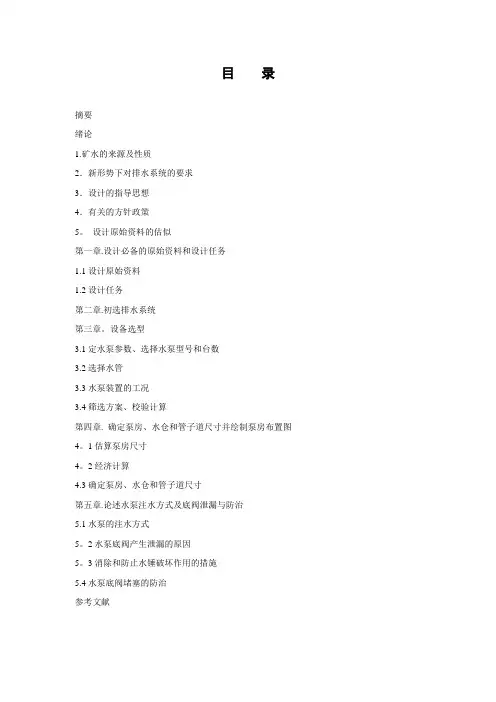

目录 摘要 绪论 1.矿水的来源及性质 2．新形势下对排水系统的要求 3．设计的指导思想 4．有关的方针政策 5. 设计原始资料的估似 第一章.设计必备的原始资料和设计任务 1.1设计原始资料 1.2设计任务 第二章.初选排水系统 第三章.设备选型 3.1定水泵参数、选择水泵型号和台数 3.2选择水管 3.3水泵装置的工况 3.4筛选方案、校验计算 第四章. 确定泵房、水仓和管子道尺寸并绘制泵房布置图4.1估算泵房尺寸 4.2经济计算 4.3确定泵房、水仓和管子道尺寸 第五章.论述水泵注水方式及底阀泄漏与防治 5.1水泵的注水方式 5.2水泵底阀产生泄漏的原因 5.3消除和防止水锤破坏作用的措施 5.4水泵底阀堵塞的防治 参考文献
