焊缝射线检测工艺卡题

焊缝射线检测工艺卡工艺卡编号：XXXXX

月日审核人(资格

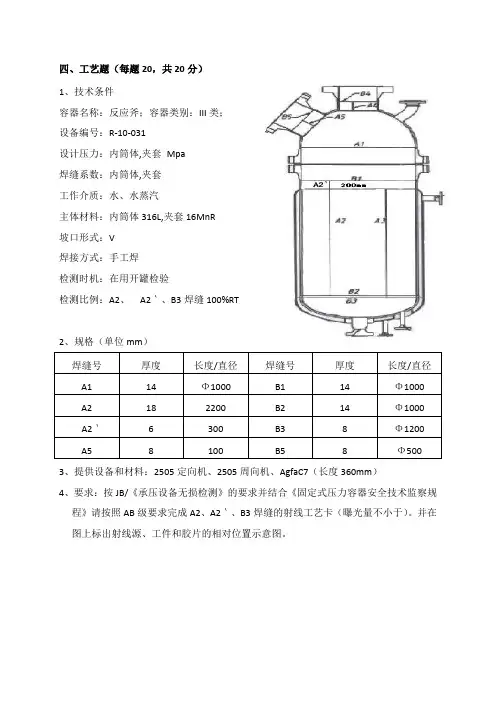

工艺题解析

某化工厂工艺管道B1焊缝应进行100%射线检测（管道不能拆卸），周围无障碍无阻挡，按JB/T4730-2005标准Ⅱ级验收，规定编制工艺卡。

1、管道规格：φ377×8 材质：12CrMo 图号：工制-2315。

2、焊缝采用：氩弧焊打底，手工焊盖面，余高2mm

3、现有定向X射线机一台，曝光曲线见下图一。Ir-192γ射线机一台

（初始活度为80Ci，现已刚到一个半衰期），曝光曲线见下图二。

4、胶片：天津Ⅲ型、Ⅴ型（规格：300×80、360×80、360×120）曝光曲线

图一

图二

1）透照方式选择：管道不能拆卸，不能实现单壁透照，采用源在外双壁单影法透照。

射线机型号：XXQ2505 胶片：天津Ⅲ型

增感屏：Pb0.03mm ×2 焦距：700mm

显影：20℃ 5min.（槽式） 底片黑度：D ＝3.0

2）透照厚度：W=8×2=16mm

3）射线机选择：∵W=16mm ∴选择X射线机，Ir-192γ射线机JB/T4730规定≥20mm。

4）像质计与像质计灵敏度：∵W=16 mm，双壁单影透照，像质计置于胶片侧，查JB/T4730表七应识别像质计丝号为12号，宜选FeⅢ型。5）胶片与增感屏：X射线透照宜选天津Ⅲ型，增感屏前后均为0.03mm。6）焦距：D0+140+2=519≈520mm （140为2005靶到窗口距离）。7）透照次数与一次透照长度：按JB/T4730表三规定，K值可取1.2，则T/D0=8/377=0.0213 D0/F=377/520=0.725 查JB/T4730图D.6为四张8）胶片规格：360×80（mm）

9）曝光时间确定：JB/T4730规定，焦距=700mm时，曝光量≥15mA.min 因为：I.t1/F21= I.t2/F22

得：15/7002=E X/5202

E X=15×（520/700）2=8.2785（mA.min） t=8.2785÷5≈1.66min 10）查管电压：从曝光曲线上查W=16mm E=15 mA.min对应的Kv 值为170 Kv。

11）底片黑度：从曝光曲线可知，按此曝光焊缝区域黑度值应为3.0，JB/T4730规定底片黑度应控制在2.0-4.0范围内。

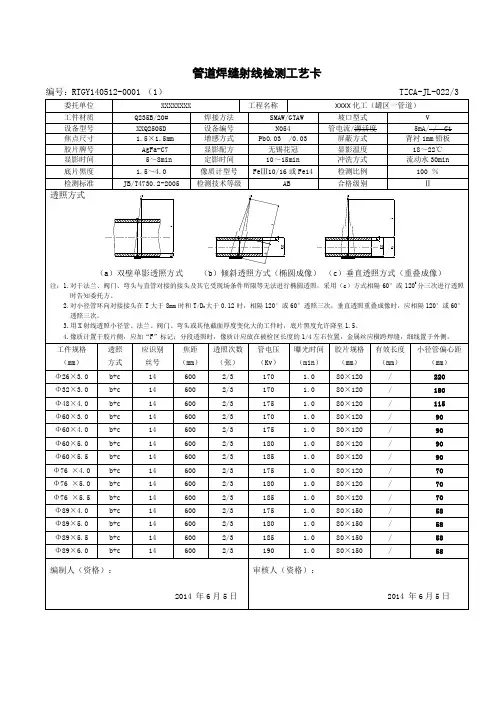

焊缝射线检测工艺卡工艺卡编号：XXX-XX

XXXX年 X月 X日审核人(资格)：XXX

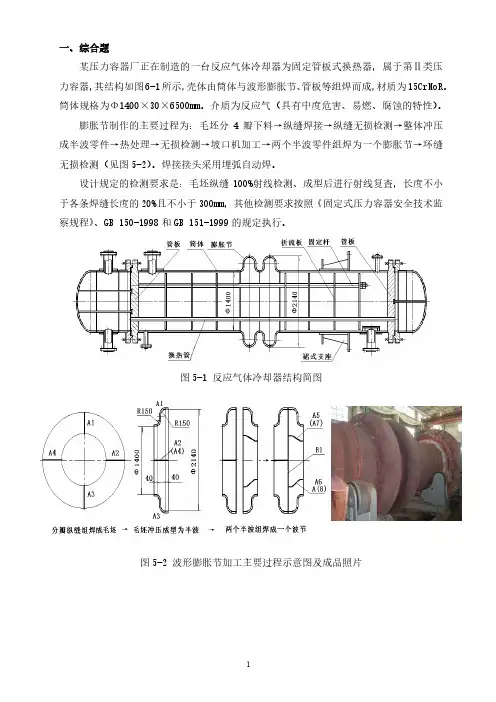

现有一台在制液化石油气储罐，图纸号：制-516、容器类别：Ⅱ类、制造编号：R208-50、材质：16MnR、规格：φ1600×12、焊接方法：双面手工焊，环缝B1和纵缝A1（A1长度1.2米）需要按《容规》和JB/T4730-2005标准进行100%射线检测，Ⅱ级合格。

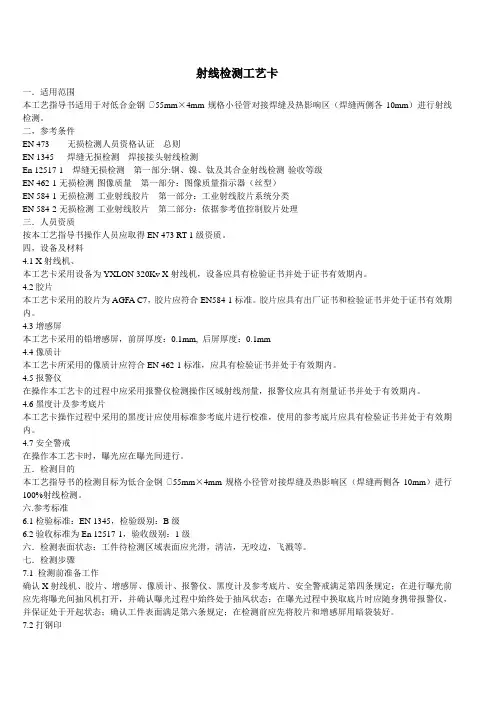

焊缝射线检测工艺卡

射线检测工艺规程

射线检测工艺规程 1 适用范围 本射线检测工艺适用于:碳素钢、低合金钢、不锈钢等材料制作的锅炉、压力容器及长输管道、钢质储罐熔化焊对接接头的射线透照检测工作。遇有特殊要求,应按相应的标准、规范执行。 2 引用标准 GB 11533—1989 标准对数视力表 GB 16357—1996 工业Ｘ射线探伤放射卫生防护标准 JB/T 7902—1999 线型像质计 JB/T4730－2005《承压设备无损检测》 SY/T4109-2005《石油天然气钢质管道无损检测》 GB50128-2005《立式圆筒形钢制焊接储罐施工及验收规范》 3 射线防护 3、1 X射线对人体有不良影响,应执行《检测作业安全防护指导书》与其它安全防护规定。 3、2 在现场工作人员应随身佩带个人剂量仪、射线个人报警器及防护服。 3、3 带一台射线剂量巡测仪,测定利用现场墙壁房屋及设备选择理想的屏蔽位置。 3、4 拍片现场划定“射线放射区”并放好警戒标记。 3、5 确认工作人员均已完成各自工作并离开辐射区,方可开启射线发生器进行透照。 3、6 每次透照完成后,均应用报警器确认射线就是否停止辐射后,方可进入辐射现场。 3、7 现场作业完成后对仪器进行清点、核对无误后清理现场,撤除警戒标志方可撤离现场。 3、8 从事放射性工作人员应定期进行体检,每年允许接受的剂量量为50 m SV。 4 人员要求 4、1 从事射线检测人员必须经过培训,持证上岗。只有取得质量技术监督部门颁发的射线检测技术等级证书的人员,方可独立从事与该等级相应的射线检测工作。 4、2 射线检测人员应具有良好的身体素质,其校正视力不得低于 5、0,并每年检查一次。从事评片人员应能辨别距离400mm远的一组高为0、5mm、间距为0、5mm

焊缝X射线探伤施工工艺

焊缝X射线探伤 1、一般要求 （1）射线检测人员 1）从事射线检测人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证。 2）射线检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为1.0），测试方法应符合GB 11533的规定。从事评片的人员应每年检查一次视力。 （2）观片灯 1）观片灯的最大亮度应能满足评片的要求。 2）观片灯的主要性能指标除了亮度以外还包括：亮度的均匀性、外壳温度、噪声、绝缘程度等应满足标准要求。底片评定范围内的黑度≤2.5时，观片灯的亮度不应低于9400 cd/m2 、当底片评定范围内的黑度2.5＜D≤4.0时观片灯的亮度不应低于100000 cd/m2 。 （3）黑度计 1）黑度计可测的最大黑度应不小于4.5，测量值的误差应不超过±0.05。 2）黑度计至少每6个月校验一次。校准黑度计用的标准黑度片必须在有效期内，并通过计量部门的鉴定(2年）新购置的标准黑度片只要在有效期内也允许。 （4）增感屏 1）X射线照相和Ir-192射线源时选用铅屏增感屏。 2）Ir-192射线源时铅屏增感屏的前屏和后屏的厚度均不能小于0.1mm。

3）前屏和后屏的厚度可以相同也可以不同。 （5）像质计 1）底片影像质量采用线型像质计测定。线型像质计的型号和规格应符合JB/T 7902的规定，JB/T 7902中未包含的丝径、线号等内容，应符合HB 7684的有关规定。 2）像质计的材料可选择碳钢或奥氏体不锈钢。 （6）表面要求和射线检测时机 1）在射线检测之前，对接焊接接头的表面应经外观检测并合格。表面的不规则状态在底片上的影像不得掩盖或干扰缺陷影像，否则应对表面作适当修整。 2）为防止延迟裂纹倾向射线检测应在焊接完成24h后进行射线检测。 （7）辐射防护 1）现场进行Ｘ射线检测时，应按GB16357的规定划定控制区和管理区、设置警告标志。检测工作人员应佩带个人剂量计，并携带剂量报警仪。 2）现场进行γ射线检测时，应按GB18465的规定划定控制区和监督区、设置警告标志，检测作业时，应围绕控制区边界测定辐射水平。检测工作人员应佩带个人剂量计，并携带剂量报警仪。 2、透照布置 （1）透照方式选择中心法和双壁单影法。 （2）透照时射线束中心一般应垂直指向透照区中心，需要时也可选用有利于发现缺陷的方向透照。 （3）一次透照长度应以透照厚度比K进行控制。焊接接头所需的透照次数可按照透照方式计算确定。

无损检测X射线工艺卡内容及编制模板

无损检测X射线工艺卡内容及编制模 板 1

专用工艺卡编制内容说明 ( 1) 焊缝射线检测工艺卡表样 为了规范和统一锅炉压力容器制造的归档文件和质量证明文件, 提高锅炉压力容器制造企业的质量管理和技术水平, 确保锅炉压力容器的产品质量, 技术监督局特种设备安全监察处组织有关人员, 按照《压力容器安全技术监察规程》的要求, 编制了锅炉压力容器质量控制表样并推荐使用, 其中焊缝射线检测工艺卡表样见下表B5-11。( 2) .焊缝射线检测工艺卡填写说明 ( 1) 编制份数 本卡一式两份, 一份保留在探伤室, 另一份交探伤室供检测人员使用。其中之一应存于检测资料和底片的档案中(质保管理制度建立发放记录)。 ( 2) 工艺填写 ○1编号 一般按企业管理要求编号, 可根据各单位管理的需要来填写。 ○2工件部分 a 材料编号: 指产品材料编号, 如产品使用两种材料, 应分别填写。 b 规格: 指的是壳体规格( 容器类) , 表示方法为直径×长度×壁厚。其中: 直径对于卷制的筒体为内径, 对于无缝钢管作筒体指外径; 长度指壳体长度; 壁厚指壳体厚度。也可按图样规格栏的尺寸填写。 ○3探伤器材部分

a 屏蔽方式: 最常见的屏蔽方式有”背衬薄铅板”和”铅遮板”等, 按选用的方法填写。 b 显影液配方、显影时间、显影温度: 显影液配方指准备采用的显影液配方、可用代号表示。如胶片厂提供, 可填写”按胶片厂配方”。显影时间、显影温度指准备采用的数值。一般手工冲洗显影时间为4～8min, 显影温度为18～21℃; 自动冲洗按说明书填写。 ○4探伤检测工艺参数 a 焊缝编号: 指的是被检焊缝的编号, 填写时, 一般检测工艺参数相同( 焊缝长度和拍片数量可不同) 的同类焊缝的编号填写。例: ” B1～B7”, 即代表7条环焊缝。 b 像质计型号: 对钢制焊缝可供选用的像质计编号为Fe-10/16、Fe-6/12和Fe1/7三种。对外径≤100mm的管子焊缝宜使用等丝专用像质计, 如Fe-12、 Fe-13…… c 透照方式: 一般对于纵缝可填写单壁透照, 对于环焊缝可填写为单壁外透照、中心透照、偏心内透照( F>R或F

焊缝射线探伤检验规范R

1.前言 本规范规定了在焊缝透照过程中,为获得合格透照底片所遵循的程序和要求. 2.目的 采用射线的照相技术要求及通过射线摄影的底片来检验缺陷,并对缺陷进行分类定级. 3.适用范围 本规范主要用于本公司及其外协厂碳素钢、低合金钢的对接焊缝及钢管的对接环焊缝的射线透照的检测. 4.参考标准 QA-I-101 焊工培训考核程序 GB3323-82 钢焊缝射线照相及底片等级分类法 JB4730-94 压力容器无损检测 5.射线透照的一般要求 5.1 射线对人体有不良影响,应尽量避免射线的直接照射和散射线的影响. 5.2 在现场进行射线检测时应设置安全线,安全线上应有明显的警告标志. 5.3 从事射线探伤的人员必须经过培训,按照《锅炉压力容器无损检测人员资格考核规则》执行. 6.射线透照的技术要求 6.1 焊缝表面的要求: 焊缝需经表面检验合格后才能进行射线照相.焊缝表面的不规则程度应不 妨碍底片上缺陷的辨认,如咬边,焊瘤等.否则应在射线照相前修整. 6.2 工件的表面应采用永久性的标记作为对每张射线底片重新定位的依据,产品上不适合打印标 记时,应采用透视部位草图或其他标记方法. 6.3 底片上必须有工件编号、底片编号、定位记号等标志,这些标志应离焊缝边缘至少5mm,并应 与工件上的标志相符. 7.射线透照 射线透照的具体步骤和内容应参照GB3323-82 《钢焊缝射线照相及底片等级分类法》或JB4730-94《压力容器无损检测》. 8.焊缝质量评级 8.1 焊缝质量根据缺陷数量的规定分成四级： 优等焊缝----- Ⅰ级焊缝,焊缝内部不准有裂纹、未熔合、未焊透、条状夹渣. 一级焊缝---- Ⅱ级焊缝,焊缝内部不准有裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透. 合格焊缝---- Ⅲ级焊缝,焊缝内部不准有裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透. 不合格焊缝--- Ⅳ级焊缝,焊缝内部的缺陷数量超过Ⅲ级者为Ⅳ级. 8.2 对于焊缝内部的不同尺寸的气孔(包括点状夹渣)按表1换算. 表1 气孔换算表

无损检测通常工艺标准规范标准规章

无损检测通用工艺规程 编制： ________________ 审核：________________ 批准：________________ 日期：________________

目录 第1章编制说明............................................... (3) 第2章射线检测通用工艺规程................................ (5) 第3章超声波检测通用工艺规程.................................... .21第1节承压设备对接焊接接头超声检测及质量分级.................... .24第2节承压设备钢板超声检测及质量分级............................ .29第3节承压设备用钢锻件超声检测及质量分级....................... .32第4章磁粉检测通用工艺规程.................................... .35第5章渗透检测通用工艺规程. (39) 第6章工艺卡附表............................................... .44第1节射线检测工艺卡.......................................... .44第2节超声检测工艺卡.. (45) 第3节磁粉检测工艺卡 (46)

第4节渗透检测工艺卡 (47)

第一章编制说明 1.1范围 本规程规定了对金属原材料、零部件和焊接接头进行射线检测、超声检测、磁粉检测、渗透检测的基本要求。 本规程适用于本公司钢制压力容器产品的无损检测工作。 1.2引用标准和编制依据 下列标准包含的条文，通过在本规程中引用而构成本规程的条文，在规程出版时，所有版本均为有效。所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。 压力容器安全技术监察规程（1999年版） GB150-1998 《钢制压力容器》 GB151-1999 《管壳式换热器》 JB/T4730.1?4730.6-2005 《承压设备无损检测》 《特种设备无损检测人员资格考核实施细则》 《放射卫生防护基本标准》 Q/JS.YLRQ--2008《质量保证手册》 1.3人员资格及职责 1.3.1从事无损检测的人员必须持有国家质量监察机构颁发的并与其工作相适应的资格等级证书。1.3.2从事无损检测的人员校正视力不得低于5.0,从事磁粉、渗透检测工作人员，不得有色盲、色弱。 1.3.3检测人员严格执行有关条例、规程、标准和技术规范，保证工作质量。 1.3.4评片人员的视力应每年检查一次，要求距离400mn能读出0.5mm的一组印刷体字母。 1.3.5检测操作人员必须按委托单要求并同时根据检测工艺规程进行操作，做好检测记录及签发检测报告。 1.3.3无损检测责任工程师的职责见《岗位职责》。 1.4无损检测方法使用原则

常用焊缝检测方法

常用焊缝检测方法 常用焊缝检测方法 常用焊缝无损检测方法： 1.射线探伤方法(RT) 目前应用较广泛的射线探伤方法是利用(X、γ)射线源发出的贯穿辐射线穿透焊缝后使胶片感光，焊缝中的缺陷影像便显示在经过处理后的射线照相底片上。主要用于发现焊缝内部气孔、夹渣、裂纹及未焊透等缺陷。焊缝检测方法 2.超声探伤(UT) 利用压电换能器件，通过瞬间电激发产生脉冲振动，借助于声耦合介质传人金属中形成超声波，超声波在传播时遇到缺陷就会反射并返回到换能器，再把声脉冲转换成电脉冲，测量该信号的幅度及传播时间就可评定工件中缺陷的位置及严重程度。超声波比射线探伤灵敏度高，灵活方便，周期短、成本低、效率高、对人体无害，但显示缺陷不直观，对缺陷判断不精确，受探伤人员经验和技术熟练程度影响较大。例如：HF300，HF800焊缝检测仪等 3.渗透探伤(PT) 当含有颜料或荧光粉剂的渗透液喷洒或涂敷在被检焊缝表面上时，利用液体的毛细作用，使其渗入表面开口的缺陷中，然后清洗去除表面上多余的渗透液，干燥后施加显像剂，将缺陷中的渗透液吸附到焊缝表面上来，从而观察到缺陷的显示痕迹。液体渗透探伤主要用于：检查坡口表面、碳弧气刨清根后或焊缝缺陷清除后的刨槽表面、工卡具铲除的表面以及不便磁粉探伤部位的表面开口缺陷。焊缝检测方法

4.磁性探伤(MT) 利用铁磁性材料表面与近表面缺陷会引起磁率发生变化，磁化时在表面上产生漏磁场，并采用磁粉、磁带或其他磁场测量方法来记录与显示缺陷的一种方法。磁性探伤主要用于：检查表面及近表面缺陷。该方法与渗透探伤方法比较，不但探伤灵敏度高、速度快，而且能探查表面一定深度下缺陷。例如：DA310磁粉探伤等焊缝检测方法 其他检测方法包括：大型工件金相分析；铁素体含量检验；光谱分析；手提硬度试验；声发射试验等。

焊缝X射线检测及其结果的评判方法综述

焊缝X射线检测及其结果的评判方法综述 周正干,　滕升华,　江　巍,　李和平 (北京航空航天大学机械工程及自动化学院,100083　北京) 摘　要:分析了焊缝X射线检测方法的现状,指出了目前存在的主要问题;介绍了焊缝X射线检测结果的人工评定和计算机辅助评定方法,论述了国内外焊缝X 射线检测结果计算机辅助识别的研究现状。研究结果表明,X射线数字实时成像技术是焊缝射线 检测的发展方向,焊缝射线数字图像的计算机自动分析与识别技术是射线实时成像技 术成功应用的基础。 关键词:无损检测;图像处理;模式识别;焊接 中图分类号:TP391.6　文献标识码:A　文章编号:0253-360X(20002)03-85-04周正干0　序 言 目前,焊接已作为一种基本工艺方法,应用于航 空、航天、舰船、桥梁、车辆、锅炉、电机、电子、冶金、 能源、石油化工、矿山机械、起重机械、建筑及国防等 各个工业部门[1]。由于焊接过程中各种参数的影 响,焊缝有时不可避免地会出现熔合不良、裂纹、气 孔、夹渣、夹钨、未熔合和未焊透等缺陷。为了保证 焊接构件的产品质量,必须对其中的焊缝进行有效 的无损检测和评价。射线检测是常规无损检测的重要方法之一,是保证焊接质量的重要技术,其检测结果将作为焊缝缺陷分析和质量评定的重要判定依据[2]。对X射线检测结果的评定方法有两种:人工评定和计算机辅助评定。当人工评定检测结果时,评定人员的工作量大,眼睛易受强光损伤,效率较低,而且缺陷分析受评定人员的技术素质、经验以及外界条件的影响,结果往往会因人而异 。采用计算机对X射线检测结果进行分析和识别,可以大大提高工作效率,有效地克服人工评定中由于评判人员技术素质和经验差异以及外界条件的不同而引起的误判或漏判,使评判过程客观化、科学化和规范化。 1　焊缝X射线的检测方法 目前,焊缝X射线检测最常用的方法是胶片照相法。X射线胶片照相的成像质量较高,能正确提供焊缝缺陷真实情况的可靠信息,但是,它具有操作过程复杂、运行成本高、结果不易保存且查询携带不便等缺点。随着电子技术及计算机技术的发展,一 收稿日期:2001-11-01种新兴的X射线检测技术———基于X射线图像增强器(X ray image intensifier)的实时成像技术(Ra2 dioscopy)应运而生,其工作原理如图1所示,图2是一种典型的图像增强器。X射线图像增强实时成像检测技术的出现使焊缝X射线检测的效率大大提高。但是,与胶片照相法相比,由于图像增强实时成像法成像环节较多,信噪比低,图像容易产生畸变,故成像质量相对较低,检测结果的图像对比度和空间分辨率均不是很高。 图1　图像增强实时成像检测系统原理图 Fig.1　Sketch of im age2intensifier2b ased radioscopy system 为了解决上述问题,20世纪90年代末出现了X 射线数字实时成像检测技术(Digital radioscopy,DR),亦称为X射线数字照相(Digital radiography,DR),其工作原理如图3所示。X射线数字实时成像系统中使用的平板探测器(Flat panel detector)如图4所示,其像元尺寸最小可达0.127mm,因而成像质量及分辨率明显优于X射线图像增强器系统,几乎可与胶片照相媲美,同时还克服了胶片照相中 第23卷　第3期2002年6月 焊接学报 TRANS ACTI ONS OF THE CHI NA WE LDI NG I NSTIT UTI ON Vol.23 No.3 June 2002

X射线无损探伤工艺讲解

X射线无损探伤工艺 一、主题内容，适用范围及引用标准 本工艺规定了X射线探伤前的工艺准备，X射线机的操作，暗室处理和底片评定等内容。 本工艺适用于材料厚度2～50mm的锅炉碳素钢和低合金钢熔化焊接接头焊缝的X射线照相法。 本工艺引用标准GB3323-1987《钢熔化焊对接射线照相和质量分级》和《蒸汽锅炉安全技术监察规程》。 二、探伤前工艺准备 1．人员要求 1．1从事射线照相检验的人员必须持有国家有关部门颁发的，并与其工作相适应的资格证书。 1．2无损检测人员应每年检查一次身体，校正视力不得低于1.0。 2．射线照相质量分级 按公司《质量手册》要求，射线照相要达到AB级，纵缝透照厚度比K≤1.03，环缝透照厚度比K≤1.1，按K值计算有效 评片长度L e f f，一次透照长度L3和搭接长度△L（见附件一）。 3．工件表面状态要求 工件焊缝及热影响区表面质量应经焊接检验员外观检查合格，表面的不规则状态在底片上的图象应不掩盖焊缝中缺陷或 与之相混淆（如溅物、油污、锈蚀、凹坑、焊瘤、咬边等），否则应做适当的修整。 4．工艺卡 熟悉产品的名称、材质、规格、坡口型式、焊接种类和检测比例，清楚对接焊缝的分布情况，做出布片示意图，选择合理 的透照方法，一种锅炉型号填写一份射线检测工艺卡入档。 5．工件划线 按照射线检测工艺卡在规定的检测部位划线。采用单壁透照时需在工件两侧（射源侧和胶片侧）同时划线，并要求所划 的线段尽可能对准。采用双壁单影透照时，只需在工件胶片侧 划线。划线顺序由小号指向大号，纵焊缝按从左至右顺序，环 向焊缝采用顺时钟方向划线编号。（工件表面应作出永久性标 记以作为对每张底片重新定位的依据，工件不适合打印标记 时，应采用详细的透照部位草图和其它的有效方法标注）。 6．像质计和标记摆放 按照标准和工艺卡有关规定摆放像质计和各种铅字码。 6．1．像质计的选用

无损检测X射线专用工艺卡内容及编制

专用工艺卡编制内容说明 （1）焊缝射线检测工艺卡表样 为了规范和统一锅炉压力容器制造的归档文件和质量证明文件，提高锅炉压力容器制造企业的质量管理和技术水平，确保锅炉压力容器的产品质量，技术监督局特种设备安全监察处组织有关人员，按照《压力容安全技术监察规程》的要求，编制了锅炉压力容器质量控制表样并推荐使用，其中焊缝射线检测工艺卡表样见下表B5-11。 （2）.焊缝射线检测工艺卡填写说明 （1）编制份数 本卡一式两份，一份保留在探伤室，另一份交探伤室供检测人员使用。其中之一应存于检测资料和底片的档案中(质保管理制度建立发放记录)。 （2）工艺填写 ○1编号 一般按企业管理要求编号，可根据各单位管理的需要来填写。 ○2工件部分 a 材料编号：指产品材料编号，如产品使用两种材料，应分别填写。 b 规格：指的是壳体规格（容器类），表示方法为直径×长度×壁厚。其中：直径对于卷制的筒体为内径，对于无缝钢管作筒体指外径；长度指壳体长度；壁厚指壳体厚度。也可按图样规格栏的尺寸填写。 ○3探伤器材部分

a 屏蔽方式：最常见的屏蔽方式有“背衬薄铅板”和“铅遮板”等，按选用的方法填写。 b 显影液配方、显影时间、显影温度：显影液配方指准备采用的显影液配方、可用代号表示。如胶片厂提供，可填写“按胶片厂配方”。显影时间、显影温度指准备采用的数值。一般手工冲洗显影时间为4～8min，显影温度为18～21℃；自动冲洗按说明书填写。 ○4探伤检测工艺参数 a 焊缝编号：指的是被检焊缝的编号，填写时，一般检测工艺参数相同（焊缝长度和拍片数量可不同）的同类焊缝的编号填写。例：“B1～B7”，即代表7条环焊缝。 b 像质计型号：对钢制焊缝可供选用的像质计编号为Fe-10/16、 Fe-6/12和Fe1/7三种。对外径≤100mm的管子焊缝宜使用等丝专用像质计，如Fe-12、Fe-13…… c 透照方式：一般对于纵缝可填写单壁透照，对于环焊缝可填写为单壁外透照、中心透照、偏心内透照（F>R或F

焊缝探伤超声波探头的选择方案参考

编号被测工件厚度选择探头和斜率14 —5mm6< 6 K3 不锈钢： 1.25MHz 铸铁： 0.5— 2.5 MHz 普通钢：5MHz 26—8mm8< 8 K3 39—10mm9< 9 K3 411 —12mm9< 9 K 2.5 513—16 mm9< 9 K2 617—25 mm13< 13 K2 726—30 mm13< 13 K 2.5 831 —46 mm13< 13 K 1.5 947—120 mm13< 13( K—2K1) 10121—400 mm18< 18 ( K—2K1) 20 X 20 ( K—K1)

超声波探伤在无损检测焊接质量中的作用 焊缝检验方法: 1, 外观检查. 2, 致密性试验和水压强度试验. 3, 焊缝射线照相. 4, 超声波探伤. 5, 磁力探伤. 6, 渗透探伤.关于返修规定: 具体情况具体对待,总之要力争减少返修次数在厂房建设及设备安装中大量使用钢结构，钢结构的焊接质量十分重要，无损检测是保证钢结构焊接质量的重要方法。 无损检测的常规方法有直接用肉眼检查的宏观检验和用射线照相探伤、超声波探伤、磁粉探伤、渗透探伤、涡流探伤等仪器检测。肉眼宏观检测可以不使用任何仪器和设备，但肉眼不能穿透工件来检查工件内部缺陷，而射线照相等方法则可以通过各种各样的仪器或设备来进行检测，既可以检查肉眼不能检查的工件内部缺陷，也可以大大提高检测的准确性和可靠性。 至于用什么方法来进行无损检测，这需根据工件的情况和检测的目的来确定。 那么什么又叫超声波呢？声波频率超过人耳听觉，频率比20 千赫兹高的声波叫超声波。用于探伤的超声波，频率为 0.4-25兆赫兹，其中用得最多的是1 -5兆赫兹。利用声音来检测物体的好坏，这种方法早已被人们所采用。例如，用手拍拍西瓜听听是否熟了；医生敲敲病人的胸部，检验内脏是否正常；用手敲敲瓷碗，看看瓷碗是否坏了等等。但这些依靠人的听觉来判断声响的检测法，比声响法要客观和准确，而且也比较容易作出定量的表示。由于超声波探伤具有探测距离大，探伤装置体积小，重量轻，便于携带到现场探伤，检测速度快，而且探伤中只消耗耦合剂和磨损探头，总的检测费用较低等特点，目前建筑业市场主要采用此种方法进行检测。下面介绍一下超声波探伤在实际工作中的应用。 接到探伤任务后，首先要了解图纸对焊接质量的技术要求。目前钢结构的

焊缝等级分类及无损检测要求(仅限借鉴)

焊缝等级分类及无损检测要求 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级， 1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为 1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级； 2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。 2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级 3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级 4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为： 1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级； 2) 对其他结构，焊缝的外观质量标准可为二级。 外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。

焊缝外观质量应符合下列规定: 1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷； 2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定； 3 三级焊缝的外观质量应符合下表有关规定 焊缝质量 等级 检测项目 二级三级 未焊满≤0．2+0．02t 且≤1mm，每 100mm 长度焊缝内未焊满累积 长度≤25mm ≤0．2+0．04t 且≤2mm，每 100mm 长度焊缝内未焊满累积长度 ≤25mm 根部收缩≤0．2+0．02t 且≤1mm，长度 不限 ≤0．2+0．04t 且≤2mm，长度不 限 咬边≤0．05t 且≤0．5mm，连续长 度≤100mm，且焊缝两侧咬边总 长≤10％焊缝全长 ≤0．1t 且≤1mm，长度不限 裂纹不允许允许存在长度≤5mm 的弧坑裂纹电弧擦伤不允许允许存在个别电弧擦伤 接头不良缺口深度≤0．05t 且≤ 0．5mm， 每1000mm 长度焊缝内不得超过 1 处 缺口深度≤0．1t 且≤1mm，每 1000mm 长度焊缝内不得超过1 处 表面气孔不允许每50mm 长度焊缝内允许存在直径≤0．4t 且≤3mm 的气孔2 个；孔距应≥6倍孔径 表面夹渣不允许 深≤0．2t，长≤0．5t 且≤ 20mm 设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求: 1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上；

焊缝质量检测方法

一外观检验 用肉眼或放大镜观察是否有缺陷，如咬边、烧穿、未焊透及裂纹等，并检查焊缝外形尺寸是否符合要求。 二密封性检验 容器或压力容器如锅炉、管道等要进行焊缝的密封性试验。密封性试验有水压试验、气压试验和煤油试验几种。 1水压试验水压试验用来检查焊缝的密封性，是焊接容器中用得最多的一种密封性检验方法。 2气压试验气压试验比水压试验更灵敏迅速，多用于检查低压容器及管道的密封性。将压缩空气通入容器内，焊缝表面涂抹肥皂水，如果肥皂泡显现，即为缺陷所在。 3煤油试验在焊缝的一面涂抹白色涂料，待干燥后再在另一面涂煤油，若焊缝中有细微裂纹或穿透性气孔等缺陷，煤油会渗透过去，在涂料一面呈现明显油斑，显现出缺陷位置。 三焊缝内部缺陷的无损检测 1渗透检验渗透检验是利用带有荧光染料或红色染料的渗透剂的渗透作用，显示缺陷痕迹的无损检验法，常用的有荧光探伤和着色探伤。将擦洗干净的焊件表面喷涂渗透性良好的红色着色剂，待渗透到焊缝表面的缺陷内，将焊件表面擦净。再涂上一层白色显示液，待干燥后，渗入到焊件缺陷中的着色剂由于毛细作用被白色显示剂所吸附，在表面呈现出缺陷的红色痕迹。渗透检验可用于任何表面光洁的材料。 2磁粉检验磁粉检验是将焊件在强磁场中磁化，使磁力线通过焊缝，遇到焊缝表面或接近表面处的缺陷时，产生漏磁而吸引撒在焊缝表面的磁性氧化铁粉。根据铁粉被吸附的痕迹就能判断缺陷的位置和大小。磁粉检验仅适用于检验铁磁性材料表面或近表面处的缺陷。 3射线检验射线检验有X射线和丫射线检验两种。当射线透过被检验的焊缝时，如有缺陷，则通过缺陷处的射线衰减程度较小，因此在焊缝背面的底片上感光较强，底片冲洗后，会在缺陷部位显示出黑色斑点或条纹。X射线照射时间短、速度快，但设备复杂、费用大，穿透能力较丫射线小，被检测焊件厚度应小于30mm。而丫射线检验设备轻便、操作简单，穿透能力强，能照投300mm的钢板。透照时不需要电源，野外作业方便。但检测小于50mm以下焊缝时，灵敏度不咼。 4超声波检查超声波检验是利用超声波能在金属内部传播，并在遇到两种介质的界面时会发生反射和折射的原理来检验焊缝内部缺陷的。当超声波通过探头从焊件表面进入内

焊缝射线法探伤检测规程

焊缝射线法探伤检测操作技术规程 1.主题内容与适用范围 本标准规定了射线照明检验中应遵守的基本操作方法。 本标准规程适用于X射线对金属材料内在缺陷的质量检验。 2.引用标准 ZBJ04 004《射线照相探伤方法》 3.防护 3.1 X射线对人体健康有不良影响，应尽量避免射线的直接照射和散射的影响。 3.2从事射线探伤的工作人员应配备有剂量仪或其它剂量测试设备，以测定工作环境中的射线照射量和个人所受到的累积剂量。 3.3 在射线探伤现场，进行射线照相检查时，应设置安全线，在安全线上应有明显标志，要设置红灯，在非探伤人员易于到达安全线的通道上应设置警告牌，并写明在安全线上的射线照射量。 3.4 非探伤人员，每年允许接受的最大剂量当量为5毫希沃特。 4 射线照相等效系数 材料的射线照相等效系数是将该材料的厚度乘此系数,得到它相当于多少厚度钢的吸收效果。 1

5透照方法 射线源，被检工件以及装有X射线胶片和增感屏的暗盒，在透照时通常按下图布置。 双壁穿透检查单壁 S—射线源 B—X光底片 f—焦点至工件距离 t—工件厚度 b—胶片至工件表面距离 6 对工件表面要求 工件表面由于铸造焊接或其它原因产生不规则状态，均应加以消除，表面存在缺陷也要消除，必要时加以修补，不能因表面质量和不规则状态影响底片的评定。 7 定位标记和底片上的标志 工件表面应采用永久性和半永久性标志，作为每张底片重新定位的标志，如有不适合打印标记时，应采用详细定位图，每张底片上应有编号和表示工 2 件被检范围定位标志的影象，定位标志一般放置在面向射线源一侧的工件表面上，如果焊缝余高加工去除，则应在焊缝边缘处放置定位标志。 8 象质计 象质计技术规范符合GB5618《线型象质计》的规定。 9 射线照相质量等级及底片黑度 射线照相等级分为A级（普通级）和B级（高灵敏度级） A级射线照相底片的黑度应等于或大于1.5级。

焊缝射线检测工艺卡题

焊缝射线检测工艺卡工艺卡编号：XXXXX 月日审核人(资格

工艺题解析 某化工厂工艺管道B1焊缝应进行100%射线检测（管道不能拆卸），周围无障碍无阻挡，按JB/T4730-2005标准Ⅱ级验收，规定编制工艺卡。 1、管道规格：φ377×8 材质：12CrMo 图号：工制-2315。 2、焊缝采用：氩弧焊打底，手工焊盖面，余高2mm 3、现有定向X射线机一台，曝光曲线见下图一。Ir-192γ射线机一台 （初始活度为80Ci，现已刚到一个半衰期），曝光曲线见下图二。 4、胶片：天津Ⅲ型、Ⅴ型（规格：300×80、360×80、360×120）曝光曲线 图一

图二 1）透照方式选择：管道不能拆卸，不能实现单壁透照，采用源在外双壁单影法透照。 射线机型号：XXQ2505 胶片：天津Ⅲ型 增感屏：Pb0.03mm ×2 焦距：700mm 显影：20℃ 5min.（槽式） 底片黑度：D ＝3.0

2）透照厚度：W=8×2=16mm 3）射线机选择：∵W=16mm ∴选择X射线机，Ir-192γ射线机JB/T4730规定≥20mm。 4）像质计与像质计灵敏度：∵W=16 mm，双壁单影透照，像质计置于胶片侧，查JB/T4730表七应识别像质计丝号为12号，宜选FeⅢ型。5）胶片与增感屏：X射线透照宜选天津Ⅲ型，增感屏前后均为0.03mm。6）焦距：D0+140+2=519≈520mm （140为2005靶到窗口距离）。7）透照次数与一次透照长度：按JB/T4730表三规定，K值可取1.2，则T/D0=8/377=0.0213 D0/F=377/520=0.725 查JB/T4730图D.6为四张8）胶片规格：360×80（mm） 9）曝光时间确定：JB/T4730规定，焦距=700mm时，曝光量≥15mA.min 因为：I.t1/F21= I.t2/F22 得：15/7002=E X/5202 E X=15×（520/700）2=8.2785（mA.min） t=8.2785÷5≈1.66min 10）查管电压：从曝光曲线上查W=16mm E=15 mA.min对应的Kv 值为170 Kv。 11）底片黑度：从曝光曲线可知，按此曝光焊缝区域黑度值应为3.0，JB/T4730规定底片黑度应控制在2.0-4.0范围内。

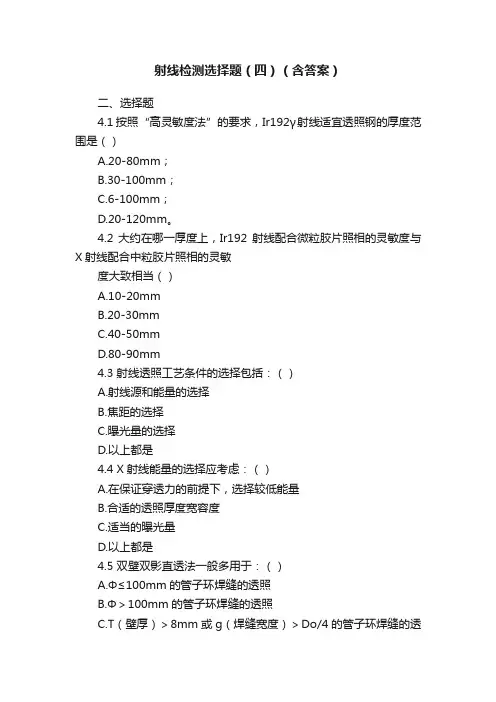

射线检测工艺部分试题

射线检测工艺部分试题 一、判断题 1．通常认为对比度、清晰度、颗粒度是决定射线照相灵敏度的三个主要因素。（○）2．胶片特性曲线是表示管电压与透照厚度之间关系的曲线。（×） 曝光量的对数与黑度 3．为了检测背散射对射线照相的影响，可在胶片暗袋背面贴附铅字“B”来验证。（○）4．用单壁法透照环焊缝时，所有搭接标记均应放在射线源侧的工件表面，以免端部缺陷漏检。（×）焦距大于半径的源内片外法放在射源侧，中心内透放在两侧均可。 5．在保证射线穿透的前提下，选择较低能量的射线可增加照相灵敏度。 （○）二、选择题 1．下列三种因数中对底片清晰度有影响的是：（D ） A 射线的能量 B 增感屏的种类 C 射线源的焦点尺寸 D 以上都是 2．表示工件厚度、千伏值、曝光量之间关系的曲线，叫：（C ） A 特性曲线 B 吸收曲线 C 曝光曲线 C 灵敏度曲线 3．当透照某工件的焦距为F=600mm时，按JB/T4730 .2-2005标准AB级的要求，其曝光量推荐值应不少于（A ）mA.min（4舍5入取整数）。 A 11 B 13

C 15 D 17 4．常用的显影剂为：（ D ） A 米吐尔 B 菲尼酮 C 对苯二酚 D 以上都是 菲尼酮+对苯二酚超加和作用加和对抗加和与对抗 三、问答题 一、简述射线照相透照参数对影像质量的影响。 答：射线透照参数是指射线能量、焦距、曝光量。它们对射线照片的质量具有重要影响。 1）射线能量决定对工件的穿透能力，随着射线能量的提高，衰系数减将减小，对比度下降，固有不清晰度增大，底片颗粒度增大，射线照相灵敏度下降。所以在保证射线穿透能力条件下宜选用较低的射线能量，以提高射线照相影像质量。 2）焦距对射线照相灵敏度的影响主要反应在几何不清晰度上，为保证照相灵敏度，所选取的焦距必须满足射线照相对几何不清晰度的规定； 3）曝光量它直接影响底片的黑度，同时也影响影像的对比度、颗粒度以及信噪比，从而影响底片影像可记录的最小细节尺寸，因此，为保证射线照相质量，标准规定曝光量不低于某一规定值。 在一般情况下，采用较低能量的射线、较大的焦距、较大的曝光量可以得到更好质量的射线照片。

射线检测-焊缝缺陷图谱

1．外部缺陷 在焊缝的表面，用肉眼或低倍放大镜就可看到，如咬边，焊瘤，弧坑，表面气孔和裂纹等。 2．内部缺陷 位于焊缝内部，必须通过各种无损检测方法或破坏性试验才能发现。内部缺陷有未焊透，未熔合，夹渣，气孔，裂纹等，这些缺陷是我们无损检测人员检查的主要对象。 焊缝缺陷的危害性： 1、由于缺陷的存在，减少了焊缝的承载截面积，削弱了静力拉伸强度。 2、由于缺陷形成缺口，缺口尖端会发生应力集中和脆化现象，容易产生裂纹并扩展。 3、缺陷可能穿透焊缝，发生泄漏，影响致密性。 焊缝纵向裂纹示意图 一、焊缝纵向裂纹X光底片 焊缝纵向裂纹1 焊缝纵向裂纹2 焊缝纵向裂纹3 焊缝纵向裂纹4

焊缝纵向裂纹5 焊缝纵向裂纹6 焊缝纵向裂纹7 焊缝纵向裂纹8 焊缝纵向裂纹9 焊缝纵向裂纹10 焊缝纵向裂纹11 焊缝纵向裂纹12 焊缝纵向裂纹13 焊缝纵向裂纹14

焊缝纵向裂纹15 焊缝纵向裂纹16 焊缝纵向裂纹17 焊缝纵向裂纹18 焊缝纵向裂纹19 焊缝纵向裂纹20 纵向裂纹的表面特征是沿焊缝长度方向出现的黑线，它既可以是连续线条，也可以是间断线条。纵向裂纹影像产生的原因是沿焊缝长度破裂而导致的不连续黑线。 二、热影响区纵向裂纹X光底片 热影响区纵裂1 热影响区纵裂2 热影响区撕裂呈线性黑色锯齿状，平行于熔合线，穿晶扩展，表面无明显氧化色彩，属脆性断口的延迟裂纹。

焊缝横向裂纹示意图 三、焊缝横向裂纹X光底片 焊缝横向裂纹1 焊缝横向裂纹2 5 焊缝横向裂纹3 焊缝横向裂纹4 焊缝横向裂纹的表征是横在焊接影像上的一根细小黑线（直线或曲线），它产生的原因是由焊缝上的金属破裂引起的。当焊接应力为拉应力并与氢的析集和淬火脆化同时发生时，极易产生冷裂纹。 四、母材裂纹X光底片

专用工艺卡编制内容说明模板

专用工艺卡编制内容说明 模板 1

专用工艺卡编制内容说明 ( 1) 焊缝射线检测工艺卡表样 为了规范和统一锅炉压力容器制造的归档文件和质量证明文件, 提高锅炉压力容器制造企业的质量管理和技术水平, 确保锅炉压力容器的产品质量, 技术监督局特种设备安全监察处组织有关人员, 按照《压力容器安全技术监察规程》的要求, 编制了锅炉压力容器质量控制表样并推荐使用, 其中焊缝射线检测工艺卡表样见下表B5-11。( 2) .焊缝射线检测工艺卡填写说明 ( 1) 编制份数 本卡一式两份, 一份保留在探伤室, 另一份交探伤室供检测人员使用。其中之一应存于检测资料和底片的档案中(质保管理制度建立发放记录)。 ( 2) 工艺填写 ○1编号 一般按企业管理要求编号, 可根据各单位管理的需要来填写。 ○2工件部分 a 材料编号: 指产品材料编号, 如产品使用两种材料, 应分别填写。 b 规格: 指的是壳体规格( 容器类) , 表示方法为直径×长度×壁厚。其中: 直径对于卷制的筒体为内径, 对于无缝钢管作筒体指外径; 长度指壳体长度; 壁厚指壳体厚度。也可按图样规格栏的尺寸填写。

○3探伤器材部分 a 屏蔽方式: 最常见的屏蔽方式有”背衬薄铅板”和”铅遮板”等, 按选用的方法填写。 b 显影液配方、显影时间、显影温度: 显影液配方指准备采用的显影液配方、可用代号表示。如胶片厂提供, 可填写”按胶片厂配方”。显影时间、显影温度指准备采用的数值。一般手工冲洗显影时间为4～8min, 显影温度为18～21℃; 自动冲洗按说明书填写。 ○4探伤检测工艺参数 a 焊缝编号: 指的是被检焊缝的编号, 填写时, 一般检测工艺参数相同( 焊缝长度和拍片数量可不同) 的同类焊缝的编号填写。例: ” B1～B7”, 即代表7条环焊缝。 b 像质计型号: 对钢制焊缝可供选用的像质计编号为Fe-10/16、Fe-6/12和Fe1/7三种。对外径≤100mm的管子焊缝宜使用等丝专用像质计, 如Fe-12、 Fe-13…… c 透照方式: 一般对于纵缝可填写单壁透照, 对于环焊缝可填写为单壁外透照、中心透照、偏心内透照( F>R或F

无损检测工艺规程和操作指导书(工艺卡)编制原则和技巧

无损检测工艺规程和操作指导书 编制和范例讲解 1.无损检测工艺规程 1.1 根据NB/T47013.1-2015中4.3.2的要求，无损检测工艺规程是检测单位根据自身的实际情况、工作范围、人员设备能力等，在国家和行业标准允许的框架内选取、细化成自身可执行的要求，用以指导检测单位自身无损检测工作，在某种检测方法或某类产品范围内通用的程序文件。是标准没有具体规定而又是本单位通用和共性的统一规定，也是各检测单位检测能力的反应。 1.2要点 （1）涵盖本单位的检测范围，是通用性技术要求、原则性指导文件； （2）根据检测单位的特点和能力编写，是对现行标准规范的补充； （3）内容不能照搬照抄外单位的文件，必须有本单位的特色； （4）跟具体的工程项目没有必要的关联，是检测单位自身检测能力的体现；（5）由检测单位Ⅲ级专业人员编制，检测责任师审核，单位技术负责人批准；（6）工艺规程的编制应按NB/T47013.1~47013.13的规定明确其相关因素的具体范围或要求，如相关因素的变化超出规定时，应重新编制或修订。 （7）相应检测标准变更、采用新的检测工艺时，应对工艺规程进行修订，重新审批发布。（如果来不及修订工艺规程时，所编制的操作指导书应由检测单位技术负责人批准）。 1.3编制原则 （1）遵照国家现行标准和法规的要求，在检测工艺上可以比现行标准、法规更细，更具体，要求更高； （2）应根据本单位无损检测人员技术水平、检测能力，做到简明扼要，提出切实可行的工艺措施； （3）应采用本单位一些行之有效的做法，应有自己的特色； （4）工艺规程中每一步骤都要写清楚做什么、由谁去做、采用什么设备和辅助器材、什么时机做、按什么标准做； （5）采用非标准检测工艺（如非标准温度范围内的渗透检测、探头移动区不符合要求的超声波检测、焦距不符合要求的射线检测等）时，应对该检测工艺进行验

焊缝射线探伤施工工艺

焊缝X射线探伤 1、一般要求? （1）射线检测人员? 1）从事射线检测人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证。? 2）射线检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为1.0），测试方法应符合GB?11533的规定。从事评片的人员应每年检查一次视力。?? （2）观片灯? 1）观片灯的最大亮度应能满足评片的要求。 2）观片灯的主要性能指标除了亮度以外还包括：亮度的均匀性、外壳温度、噪声、绝缘程度等应满足标准要求。底片评定范围内的黑度≤2.5时，观片灯的亮度不应低于9400?cd/m2 、当底片评定范围内的黑度2.5＜D≤4.0时观片灯的亮度不应低于100000?cd/m2 。 （3）黑度计? 1）黑度计可测的最大黑度应不小于4.5，测量值的误差应不超过±0.05。 2）黑度计至少每6个月校验一次。校准黑度计用的标准黑度片必须在有效期内，并通过计量部门的鉴定(2年）新购置的标准黑度片只要在有效期内也允许。? （4）增感屏 1）X射线照相和Ir-192射线源时选用铅屏增感屏。? 2）Ir-192射线源时铅屏增感屏的前屏和后屏的厚度均不能小于0.1mm。 3）前屏和后屏的厚度可以相同也可以不同。 （5）像质计?
