三菱PLC有哪些常用指令三菱PLC指令详细汇总 取指令与输出指令（LD/LDI/LDP/LDF/OUT） （1）LD（取指令）一个常开触点与左母线连接的指令，每一个以常开触点开始的逻辑行都用此指令。 （2）LDI（取反指令）一个常闭触点与左母线连接指令，每一个以常闭触点开始的逻辑行都用此指令。 （3）LDP（取上升沿指令）与左母线连接的常开触点的上升沿检测指令，仅在指定位元件的上升沿（由OFF→ON）时接通一个扫描周期。 （4）LDF（取下降沿指令）与左母线连接的常闭触点的下降沿检测指令。 （5）OUT（输出指令）对线圈进行驱动的指令，也称为输出指令。取指令与输出指令的使用说明：1）LD、LDI指令既可用于输入左母线相连的触点，也可与ANB、ORB指令配合实现块逻辑运算；2）LDP、LDF指令仅在对应元件有效时维持一个扫描周期的接通。3）LD、LDI、LDP、LDF指令的目标元件为X 、Y 、M 、T、C、S；4）OUT指令可以连续使用若干次（相当于线圈并联），对于定时器和计数器，在OUT指令之后应设置常数K或数据寄存器。5）OUT指令目标元件为Y、M、T、C和S，但不能用于X。触点串联指令（AND/ANI/ANDP/ANDF）a、AND（与指令）一个常开触点串联连接指令，完成逻辑“与”运算。b、ANI（与反指令）一个常闭触点串联连接指令，完成逻辑“与非”运算。c、ANDP 上升沿检测串联连接指令。d、ANDF 下降沿检测串联连接指令。 触点串联指令的使用的使用说明：1）AND、ANI、ANDP、ANDF都指是单个触点串联连接的指令，串联次数没有限制，可反复使用。2）AND、ANI、ANDP、ANDF的目标元元件为X、Y、M、T、C和S。3）OUT M101指令之后通过T1的触点去驱动Y4称为连续输出。 触点并联指令（OR/ORI/ORP/ORF）（1）OR（或指令）用于单个常开触点的并联，实现逻辑“或”运算。（2）ORI（或非指令）用于单个常闭触点的并联，实现逻辑“或非”运
PLC 基本指令 FX 2N 系列的PLC 共有基本指令27条，本章主要介绍这些基本指令的功能。并掌握由梯形图转化成指令表，指令表转化成梯形图的方法；然后通过一些编程的示例理解基本指令的应用和一些编程的规则。 3.1 基本指令 3.1.1 LD 、LDI 、OUT 指令 LD ，取指令，表示每一行程序中第一个与母线相连的常开触点。另外，与后面讲到的ANB 、ORB 指令组合，在分支起点处也可使用。 LDI ，取反指令，与 LD 的用法相同，只是LDI 是对常闭触点。 LD 、LDI 两条指令的目标元件是X 、Y 、M 、S 、T 、C 。 OUT ，线圈驱动指令。是对输出继电器（Y ）、辅助继电器（M ）、状态器（S ）、定时器（T ）、计数器（C ）的线圈驱动，对输入继电器（X ）不能使用。 图3-1 LD、LDI、OUT指令的使用说明 8 OUT Y1 7 LD T0 SP K204 OUT T03 OUT M02 LDI X11 OUT Y00 LD X0a) 梯形图 T0 Y1 T0 K20 X1 X0Y0M0步号 程序 驱动定时器线圈b) 指令表 SP为空格键 定时器设定值 目标元件 指令 驱动线圈与母线相连 当OUT 指令驱动的目标元件是定时器T 和计数器C 时，如设定值是常数K 时，则K 的设定范围如表3-1所示：程序步序号是自动生成，在输入程序时不用输入程序步号，不同的指令，程序步号是有所不同的。 表 3-1 K 值设定范围：
3.1.2 触点串联指令AND 、ANI 用于单个常开接点的串联。 ANI ，与非指令。用于单个常闭接点的串联。 AND 与ANI 都是一个程序步指令，串联触点的个数没有限制，该指令可以多次重复使用。使用说明如图3-2所示。这两条指令的目标元件为X 、Y 、M 、S 、T 、C 。 OUT 指令后，通过接点对其他线圈使用OUT 指令称为纵接输出或连续输出，如图3-2 中的OUT Y3。这种连续输出如果顺序不错，可以多次重复。但是如果驱动顺序换成图3-3的形式，则必须用后述的MPS 指令和MPR 指令。 3.1.3 接点并联指令OR 、ORI OR ，或指令。 ORI ，或非指令。 这两条指令都用于单个的常开触点并联，操作的对象是X 、Y 、M 、S 、T 、C 。OR 是用于常开触点，ORI 用于常闭触点，并联的次数可以是无限次。使用说明如图3-4所示。 并联连接 并联连接 0 LD X4Y5 X5图3-4 OR、ORI使用说明 a) 梯形图 X7 M110 M103Y5M102OR OR ORI X10OR M103 b）指令表 9 OUT M103 8 OR M1107 ANI X106 OR M103 AND X74 LD Y53 OUT Y52 ORI M1021 OR X55X4 图3-3 不推荐使用 MPP X3 X4Y3Y2 MPS X5 a)梯形图 X5 X1X3 X4 X2 图3-2 AND、ANI指令使用说明Y3 Y2Y1 6 AND X5b)语句表 7 OUT Y35 OUT Y23 ANI X42 LD X31 AND X20 LD X1 触联常闭触点 串联常开触点

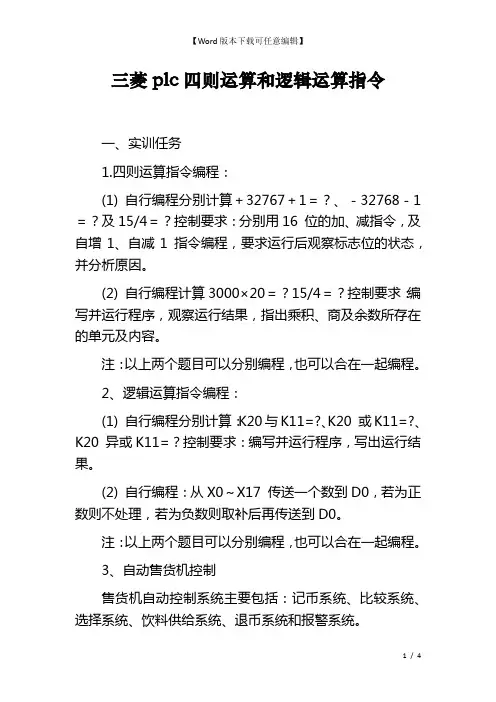

以下是三菱plc常用的指令，还有不懂的可以问我 一程序流程控制指令—FNC00~09 00 CJ 条件转移 01 CALL 子程序调用 02 SRET 子程序返回 03 IRET 中断返回 04 EI 开中断 05 DI 关中断 06 FEND 主程序结束 07 WDT 监控定时器刷新 08 FOR 循环开始 09 NEXT 循环结束 二传送、比较指令—FNC10~19 BIN----二进制BCD----十进制 10 CMP 比较 11 ZCP 区间比较 12 MOV 传送 13 SMOV BCD码移位传送 14 CML 取反传送 15 BMOV 数据块传送（n点→n点） 16 FMOV 多点传送（1点→n点） 17 XCH 数据交换，（D0）←→（D2） 18 BCD BCD变换，BIN→BCD 19 BIN BIN变换，BCD→BIN 三算术、逻辑运算指令—FNC20~29 BIN----二进制BCD----十进制 20 ADD BIN加法 21 SUB BIN减法 22 MUL BIN乘法 23 DIV BIN除法 24 INC BIN加一 25 DEC BIN减一 26 W AND 字与 27 WOR 字或 28 WXOR 字异或 29 NEG 求BIN补码 四循环、移位指令—FNC30~39 30 ROR 循环右移 31 ROL 循环左移 32 RCR 带进位循环右移
33 RCL 带进位循环左移 34 SFTR 位右移 35 SFTL 位左移 36 WSFR 字右移 37 WSFL 字左移 38 SFWR FIFO写入 39 SFRD FIFO读出 五数据处理指令—FNC40~49 40 ZRST 区间复位 41 DECO 解码 42 ENCO 编码 43 SUM 求置ON位总数 44 BON ON位判别 45 MEAN 求平均值 46 ANS 信号报警器标志置位 47 ANR 信号报警器标志复位 48 SQR BIN平方根 49 FLT BIN整数→BIN浮点数六高速处理指令—FNC50~59 50 REF 输入输出刷新 51 REFF 输入滤波时间常数调整 52 MTR 矩阵输入 53 HSCS 高速记数器比较置位 54 HSCR 高速记数器比较复位 55 HSZ 高速记数器区间比较 56 SPD 速度检测 57 PLSY 脉冲输出 58 PWM 脉冲宽度调制 59 PLSR 带加减速功能的脉冲输出 七方便指令—FNC60~69 60 IST 状态初始化 61 SER 数据搜索 62 ABSD 绝对值凸轮顺控 63 INCD 增量凸轮顺控 64 TTMR 示教定时器 65 STMR 专用定时器—可定义 66 ALT 交替输出 67 RAMP 斜坡输出 68 ROTC 旋转工作台控制 69 SORT 数据排序
一顺控指令 1 触点指令 00 LD 逻辑操作开始 01 LDI 逻辑非操作开始 02 AND 逻辑乘 03 ANI 逻辑乘非 04 OR 逻辑加 05 ORI 逻辑加非 2 连接指令 06 ANB AND逻辑块与 07 ORB OR逻辑块或 08 MPS 存储操作结果 09 MRD 从MPS读取操作结果 10 MPP 从MPS读取操作结果并清除结果 3 输出指令 11 OUT 软元件输出 12 SET 软元件置位 13 RST 软元件复位 14 PLS 在输入信号的上升沿 15 PLF 在输入信号的下降沿 16 CHK 软元件输出翻转
4 移位指令 17 SFT 元件移1位 18 SFTP 元件移1位 5 主控指令 19 MC 主控开始 20 MCR 主控复位 6 结束指令 21 FEND 结束主程序 22 END 总的程序末尾， 返回第0步 7 其它指令 23 STOP 停止 24 NOP 空操作 二基本指令 1 比较指令 16位数据比较 25 LD= 当S1=S2, 接通，当S1≠S2, 断开 26 AND= 27 OR= 28 LD<> 当S1≠S2, 接通，当S1=S2, 断开
29 AND<> 30 OR<> 31 LD> 当S1>S2, 接通， 当S1≤S2, 断开 32 AND> 33 OR> 34 LD<= 当S1≤S2, 接通， 当S1>S2, 断开 35 AND<= 36 OR<= 37 LD< 当S1

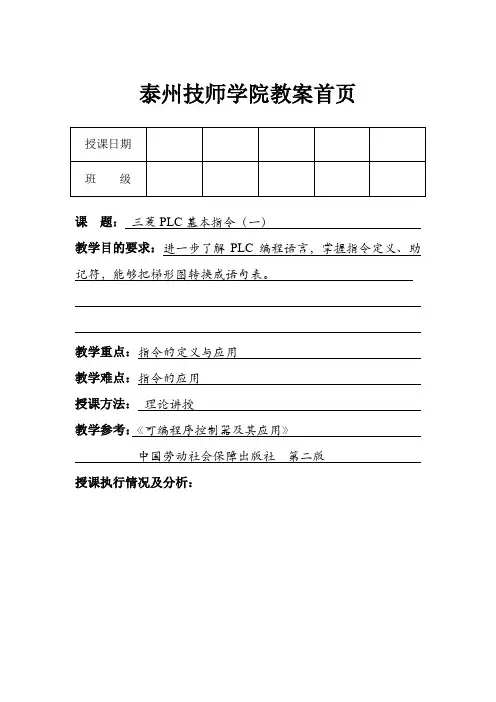

泰州技师学院教案首页 课题：三菱PLC基本指令（一） 教学目的要求：进一步了解PLC编程语言，掌握指令定义、助记符，能够把梯形图转换成语句表。 教学重点：指令的定义与应用 教学难点：指令的应用 授课方法：理论讲授 教学参考：《可编程序控制器及其应用》 中国劳动社会保障出版社第二版 授课执行情况及分析：
1、连接驱动指令 这一类指令主要用于表示触点之间逻辑关系和驱动线圈的驱动指令。 （1）LD、LDI指令在梯形图中，每个逻辑行都是从左母线开始的，并通过各类常开触点或常闭触点与左母线连接，这时，对应的指令应该用LD指令或 LD指令称为“取指令”。表示每一行程序中第一个与母线相连的常开触点。另外，与后面讲到的 组合，在分支起点处也可使用。 LDI指令称为“取反指令”，与LD的用法相同，只是LDI是对常闭触点。
（2）OUT指令“OUT”指令称为“输出指令”或“驱动指令”，OUT是驱动指令的助记符，驱动指令的操作元件可以是输出继电器（Y）、辅助继电器（M）、状态器（S）、定时器（T）计数器（C）的线圈驱动，对输入继电器（X）不能使用。 OUT指令说明： 1)OUT指令不能用于驱动输入继电器，因为输入继电器的状态由输入信号决定的。 2）OUT指令可以连续使用，称为并行输出，且不受使用次3）定时器T和计数器C使用OUT指令后，还需要一条常数设定语句，如下图所示。
如果在OUT指令之后，再通过触点对其他线圈使用OUT 指令，称之为纵接输出，如下图所示。X1的常开触点与M1的线圈串联后，与Y0线圈并联，就是纵接输出。 这种情况，X1任可以使用AND指令，并可以多次重复使用，如下图所示。
基本逻辑指令 FN2N M8000-M8255 特殊继电器 M8000：运行监视器（在plc运行中一直接通）M8001：与M8000相反的逻辑 M8002：初始脉冲（仅在运行开始时瞬间接通）M8003 ：与M8002相反逻辑 M8011：10ms M8012：100ms M8013：1s M8014 ：1min （开一半时间关一半的时间）T0~T199 200点100ms T200~T245 46点10ms T246~T249 4点10ms累计型T250~T255 5点100ms累计型 定时器的范围是0~32767 C0~C99 100点C100~199 100点累计型C200~C219 20点C220~C234 15点累计型 FX2N FX2NC系列每个寄存器都是16bit（最高位为正、负符号位） 也可用两个数据寄存器合并起来存储32bit （最高位为正、负符号位） D0~D199 200点D200~D511 312点D512~D7999 7488点D8000~D8255 256点[MOV K3 D1] 是把3传到D1里（K表示常数 H表示十六进制的常数,在plc里不能直接的写一个数值，要写数据前面加K 或者H ） [DMOV K50000 D4] 是把K50000传送到D4，D5面 [MOV D10 D4] 是把D10里的数据传送到D4里 [DMOV D20 D22] 是把（D20，D21）（是一个32位数据）里的数据传送到（D22，D23）里去 MOV：传送(可以传送32位的数据，可脉冲)
案例
X、 Y 、M、 S...是位软元件 T、C、D、V...是字软元件 K1X3 K1表示1组（即4位）X3表示起始位即使从X3开始的4位X3 X4 X5 X6的信号K2Y1 K2表示2组（即8位）Y1表示起始位即使从Y1开始的8位~~ LD：读取常开点。LDI：读取常闭点。OUT：线圈输出 AND：串入常开点ANI：串入常闭点 OR：并入常开点ORI：并入常闭点 ANB：电路块串联ORB：电路块并联 SET：线圈保持（set指令的执行对象：Y，M，S 其功能与自锁类似） RST：清除线圈输入（rst指令的执行对象是：Y，M，S，T，C，D，V，Z 让对象清 楚动作，寄存器的值清0 ） ZRST：成批复位

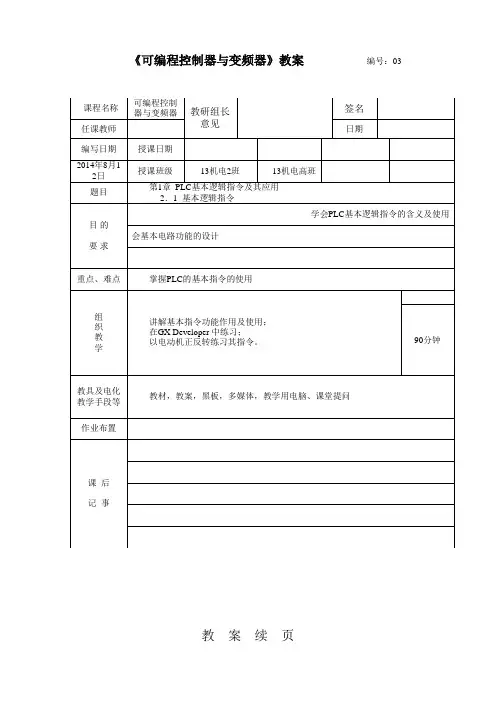

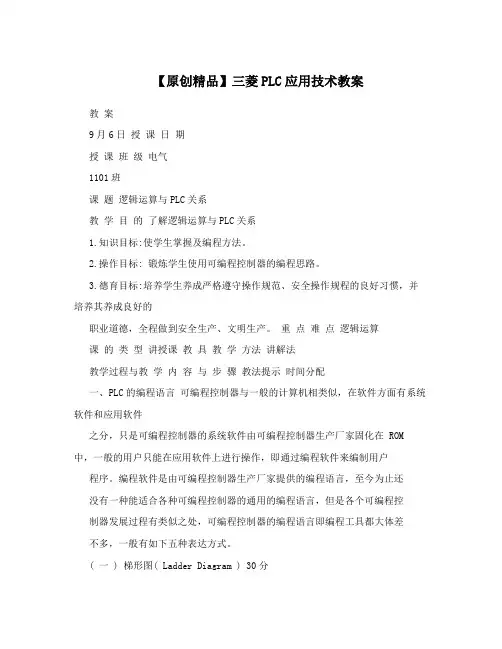

《可编程控制器与变频器》教案编号：03 课程名称可编程控制 器与变频器教研组长 意见 签名 任课教师日期编写日期授课日期 2014年8月 12日 授课班级13机电2班13机电高班 题目第1章PLC基本逻辑指令及其应用 2．1 基本逻辑指令 目的要求学会PLC基本逻辑指令的含义及使用会基本电路功能的设计 重点、难点掌握PLC的基本指令的使用 组织教学讲解基本指令功能作用及使用； 在GX Developer 中练习； 以电动机正反转练习其指令。 90分钟 教具及电化 教学手段等 教材，教案，黑板，多媒体，教学用电脑、课堂提问作业布置 课后 记事
教案续页 教学内容及实施过程（注明：* 重点# 难点？疑点）： 一、导入新课 上次对GX Developer 的操作环境进行了基本介绍，大家自己练习以后打开、新建、拖图标划梯形图基本都掌握了，这次课我们详细讲PLC的基本操作指令，大家通过编程语言编制梯形图。 二、明确本次授课的目的与要求 熟悉基本指令的使用 三、讲解本次授课的具体内容 第2章FX系列PLC及其编程工具 2.1 基本逻辑指令 2.1.1 逻辑取及驱动线圈指令LD/LDI/OUT 1.用法示例 2.使用注意事项 （1）LD是动合触点连到母线上，LDI是动断触点连到母线上，OUT是线圈驱动指令。 （2）LD与ＬＤＩ指令对应的触点一般与左侧母线相连，若与后述的ＡＮＢ、ＯＲＢ指令组合，则可用于并、串联电路块的起始触点。 （3）线圈驱动指令可并行多次输出（即并行输出）； （4）输入继电器Ｘ不能使用ｏｕｔ指令； （5）定时器的电视线圈或计数器的技术线圈，必须在ＯＵＴ后设定常数。 2.1.2 触点串、并联指令AND/ANI/OR/ORI 1.用法示例 2.使用注意事项 （1）AND(ANI)是动合（动断）触点串联连接指令，OR（ORI）是动合（动断）触点并联连接指令。 （2）单个触点与左边的电路串联使用AND和ANI指令时，串联触点的个数没有限制，但因图形编程器和打印机的功能有限制，所以建议尽量做到一行不超过10个触点和1个线圈。 （3）OR和ORI指令对前面的LD和LDI指令并联连接的指令，并联连接的次数无限制，但因图形编程器和打印机的功能有限制，所以变脸连接的次数不超过24次。 2.1.3 电路块连接指令ORB/ANB 1.用法示例 2.使用注意事项 （1）ORB是串联电路块的并联连接指令，ANB是并联电路块的串联连接指令 （2）ORB指令是将串联电路块与前面的电路并联，相当于电路块右侧的一段垂直连线。 （3）ANB指令是将并联电路块与前面的电路串联，相当于两个电路之间的串联连线。 （4）ORB、ANB指令可以多次重复使用。 2.1.4 多重电路连接指令MPS/MRD/MPP
三菱PLC常用的指令有什么 三菱 FX 系列plc的基本逻辑指令 取指令与输出指令（LD/LDI/LDP/LDF/OUT） （1）LD（取指令）一个常开触点与左母线连接的指令，每一个以常开触点开始的逻辑行都用此指令。 （2）LDI（取反指令）一个常闭触点与左母线连接指令，每一个以常闭触点开始的逻辑行都用此指令。 （3）LDP（取上升沿指令）与左母线连接的常开触点的上升沿检测指令，仅在指定位元件的上升沿（由OFF→ON）时接通一个扫描周期。 （4）LDF（取下降沿指令）与左母线连接的常闭触点的下降沿检测指令。 （5）OUT（输出指令）对线圈进行驱动的指令，也称为输出指令。 取指令与输出指令的使用说明： 1）LD、LDI指令既可用于输入左母线相连的触点，也可与ANB、ORB指令配合实现块逻辑运算； 2）LDP、LDF指令仅在对应元件有效时维持一个扫描周期的接通。 3）LD、LDI、LDP、LDF指令的目标元件为X 、Y 、M 、T、C、S； 4）OUT指令可以连续使用若干次（相当于线圈并联），对于定时器和计数器，在OUT 指令之后应设置常数K或数据寄存器。 5）OUT指令目标元件为Y、M、T、C和S，但不能用于X。触点串联指令（AND/ANI/ANDP/ANDF） a、AND（与指令）一个常开触点串联连接指令，完成逻辑“与”运算。 b、ANI（与反指令）一个常闭触点串联连接指令，完成逻辑“与非”运算。 c、ANDP 上升沿检测串联连接指令。 d、ANDF 下降沿检测串联连接指令。
触点串联指令的使用的使用说明： 1）AND、ANI、ANDP、ANDF都指是单个触点串联连接的指令，串联次数没有限制，可反复使用。 2）AND、ANI、ANDP、ANDF的目标元元件为X、Y、M、T、C和S。 3）OUT M101指令之后通过T1的触点去驱动Y4称为连续输出。 触点并联指令（OR/ORI/ORP/ORF） （1）OR（或指令）用于单个常开触点的并联，实现逻辑“或”运算。 （2）ORI（或非指令）用于单个常闭触点的并联，实现逻辑“或非”运算。 （3）ORP 上升沿检测并联连接指令。 （4）ORF 下降沿检测并联连接指令。 触点并联指令的使用说明： 1）OR、ORI、ORP、ORF指令都是指单个触点的并联，并联触点的左端接到LD、LDI、LDP或LPF处，右端与前一条指令对应触点的右端相连。触点并联指令连续使用的次数不限； 2）OR、ORI、ORP、ORF指令的目标元件为X、Y、M、T、C、S。块操作指令（ORB / ANB）（1）ORB（块或指令）用于两个或两个以上的触点串联连接的电路之间的并联。 ORB指令的使用说明： 1）几个串联电路块并联连接时，每个串联电路块开始时应该用LD或LDI指令； 2）有多个电路块并联回路，如对每个电路块使用ORB指令，则并联的电路块数量没有限制； 3）ORB指令也可以连续使用，但这种程序写法不推荐使用，LD或LDI指令的使用次数不得超过8次，也就是ORB只能连续使用8次以下。 （2）ANB（块与指令）用于两个或两个以上触点并联连接的电路之间的串联。
课题：三菱PLC基本指令（一） 教学目的要求：进一步了解PLC编程语言，掌握指令定义、助记符，能够把梯形图转换成语句表。 教学重点：指令的定义与应用 教学难点：指令的应用 授课方法：理论讲授 教学参考：《可编程序控制器及其应用》 中国劳动社会保障出版社第二版 授课执行情况及分析：
一、二、组织教学 1、清查出勤情况。 2、组织纪律、准备上课。 新课内容 FX1s系列的PLC共有基本指令27条，本章主要介绍这些基本指令的功能。并掌握由梯形图转化成指令表，指令表转化成梯形图的方法；然后通过一些编程的示例理解基本指令的应用和一些编程的规则。下图所示就是梯形图程序及其对应指令语句表。 1、连接驱动指令 这一类指令主要用于表示触点之间逻辑关系和驱动线圈的驱动指令。 （1）LD、LDI指令在梯形图中，每个逻辑行都是从左母线开始的，并通过各类常开触点或常闭触点与左母线连接，这时，对应的指令应该用LD指令或LDI指令LD指令称为“取指令”。表示每一行程序中第一个与母线相连的常开触点。另外，与后面讲到的ANB、ORB指令组合，在分支起点处也可使用。 LDI指令称为“取反指令”，与LD的用法相同，只是LDI是对常闭触点。 LD、LDI分别是取指令和取反指令的助记符，两条指令的操作元件是X、Y、M、S、T、C中的任何一个。 LD指令和LDI指令的应用如下图所示。 LD X000 OR Y000 ANI X001 ANI Y001 OUT Y000 LD X001 OR Y001 ANI X000 ANI Y000 OUT Y001
LD指令和LDI指令操作说明由触点混联组成的电路块的梯形图中，虽然不是接左母线，但它属于电路块的第一个触点，及分支起点，如下图所示，X1，X3的常开触点和X4常闭触点，这时也需要用LD指令和LDI指令。 （2）OUT指令“OUT”指令称为“输出指令”或“驱动指令”，OUT是驱动指令的助记符，驱动指令的操作元件可以是输出继电器（Y）、辅助继电器（M）、状态器（S）、定时器（T）、计数器（C）的线圈驱动，对输入继电器（X）不能使用。 OUT指令的功能是输出逻辑运算结果，也就是根据逻辑运算结果去驱动一个指定的线圈。OUT指令的应用如下图所示。当输入继电器X0的常开触点闭合时，PLC执行OUT Y1指令，则Y1的常开触点闭合，Y1常闭触点断开。 OUT指令说明： 1)OUT指令不能用于驱动输入继电器，因为输入继电器的状态由输入信号决定的。 2）OUT指令可以连续使用，称为并行输出，且不受使用次数的限制，如下图所示。 3）定时器T和计数器C使用OUT指令后，还需要一条常数设定语句，如下图所示。

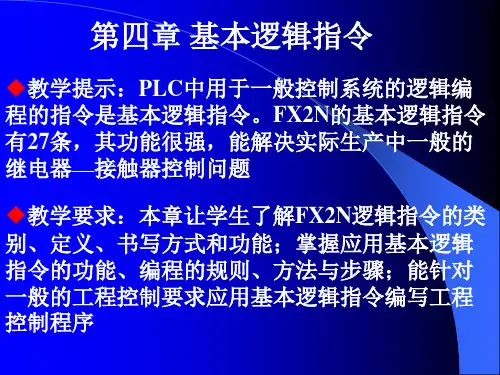

三菱FX系列PLC基本指令 2010-08-11 10:12:33| 分类：三菱PLC | 标签：|字号大中小订阅 FX系列PLC有基本逻辑指令20或27条、步进指令2条、功能指令100多条（不同系列有所不同）。本节以FX2N为例，介绍其基本逻辑指令和步进指令及其应用。 FX2N的共有27条基本逻辑指令，其中包含了有些子系列PLC的20条基本逻辑指令。 取指令与输出指令（LD/LDI/LDP/LDF/OUT） （1）LD（取指令）一个常开触点与左母线连接的指令，每一个以常开触点开始的逻辑行都用此指令。 （2）LDI（取反指令）一个常闭触点与左母线连接指令，每一个以常闭触点开始的逻辑行都用此指令。 （3）LDP（取上升沿指令）与左母线连接的常开触点的上升沿检测指令，仅在指定位元件的上升沿（由OFF→ON）时接通一个扫描周期。 （4）LDF（取下降沿指令）与左母线连接的常闭触点的下降沿检测指令。 （5）OUT（输出指令）对线圈进行驱动的指令，也称为输出指令。 取指令与输出指令的使用如图1所示。
图1 取指令与输出指令的使用 取指令与输出指令的使用说明： 1）LD、LDI指令既可用于输入左母线相连的触点，也可与ANB、ORB指令配合实现块逻辑运算；2）LDP、LDF指令仅在对应元件有效时维持一个扫描周期的接通。图1中，当M1有一个下降沿时，则Y3只有一个扫描周期为ON。 3）LD、LDI、LDP、LDF指令的目标元件为X 、Y 、M 、T、C、S； 4）OUT指令可以连续使用若干次（相当于线圈并联），对于定时器和计数器，在OUT指令之后应设置常数K或数据寄存器。 5）OUT指令目标元件为Y、M、T、C和S，但不能用于X。 触点串联指令（AND/ANI/ANDP/ANDF） （1）AND（与指令）一个常开触点串联连接指令，完成逻辑“与”运算。 （2）ANI（与反指令）一个常闭触点串联连接指令，完成逻辑“与非”运算。 （3）ANDP 上升沿检测串联连接指令。 （4）ANDF
第3章 基本指令 FX 2N 系列的PLC 共有基本指令27条，本章主要介绍这些基本指令的功能。并掌握由梯形图转化成指令表，指令表转化成梯形图的方法；然后通过一些编程的示例理解基本指令的应用和一些编程的规则。 3.1 基本指令 3.1.1 LD 、LDI 、OUT 指令 LD ，取指令，表示每一行程序中第一个与母线相连的常开触点。另外，与后面讲到的ANB 、ORB 指令组合，在分支起点处也可使用。 LDI ，取反指令，与 LD 的用法相同，只是LDI 是对常闭触点。 LD 、LDI 两条指令的目标元件是X 、Y 、M 、S 、T 、C 。 OUT ，线圈驱动指令。是对输出继电器（Y ）、辅助继电器（M ）、状态器（S ）、定时器（T ）、计数器（C ）的线圈驱动，对输入继电器（X ）不能使用。 图3-1 LD、LDI、OUT指令的使用说明 8 OUT Y1 7 LD T0 SP K204 OUT T03 OUT M02 LDI X11 OUT Y00 LD X0a) 梯形图 T0 Y1 T0 K20 X1 X0Y0M0步号 程序 驱动定时器线圈b) 指令表 SP为空格键 定时器设定值 目标元件 指令 驱动线圈与母线相连 当OUT 指令驱动的目标元件是定时器T 和计数器C 时，如设定值是常数K 时，则K 的设定范围如表3-1所示：程序步序号是自动生成，在输入程序时不用输入程序步号，不同的指令，程序步号是有所不同的。 表 3-1 K 值设定范围：
3.1.2 触点串联指令AND 、ANI 用于单个常开接点的串联。 ANI ，与非指令。用于单个常闭接点的串联。 AND 与ANI 都是一个程序步指令，串联触点的个数没有限制，该指令可以多次重复使用。使用说明如图3-2所示。这两条指令的目标元件为X 、Y 、M 、S 、T 、C 。 OUT 指令后，通过接点对其他线圈使用OUT 指令称为纵接输出或连续输出，如图3-2 中的OUT Y3。这种连续输出如果顺序不错，可以多次重复。但是如果驱动顺序换成图3-3的形式，则必须用后述的MPS 指令和MPR 指令。 3.1.3 接点并联指令OR 、ORI OR ，或指令。 ORI ，或非指令。 这两条指令都用于单个的常开触点并联，操作的对象是X 、Y 、M 、S 、T 、C 。OR 是用于常开触点，ORI 用于常闭触点，并联的次数可以是无限次。使用说明如图3-4所示。 并联连接 并联连接 0 LD X4Y5 X5图3-4 OR、ORI使用说明 a) 梯形图 X7 M110 M103Y5M102OR OR ORI X10OR M103 b）指令表 9 OUT M103 8 OR M1107 ANI X106 OR M103 AND X74 LD Y53 OUT Y52 ORI M1021 OR X55X4 图3-3 不推荐使用 MPP X3 X4Y3Y2 MPS X5 a)梯形图 X5 X1X3 X4 X2 图3-2 AND、ANI指令使用说明Y3 Y2Y1 6 AND X5b)语句表 7 OUT Y35 OUT Y23 ANI X42 LD X31 AND X20 LD X1 触联常闭触点 串联常开触点
