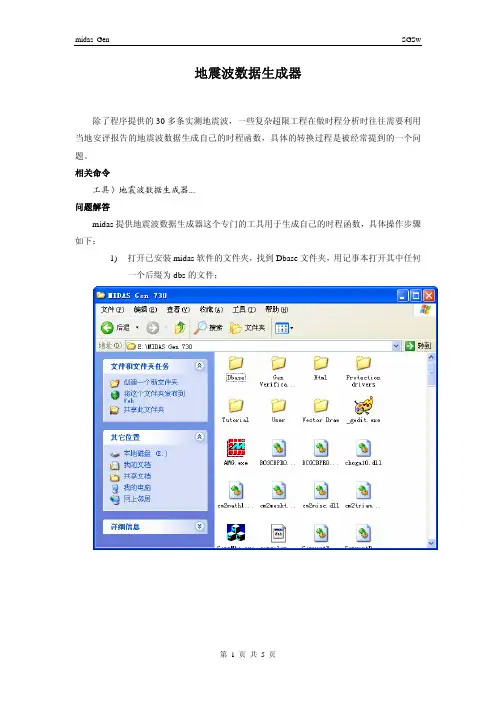

地震波数据生成器
除了程序提供的30多条实测地震波，一些复杂超限工程在做时程分析时往往需要利用当地安评报告的地震波数据生成自己的时程函数，具体的转换过程是被经常提到的一个问题。
相关命令
工具〉地震波数据生成器...
问题解答
midas提供地震波数据生成器这个专门的工具用于生成自己的时程函数，具体操作步骤如下：
1)打开已安装midas软件的文件夹，找到Dbase文件夹，用记事本打开其中任何
一个后缀为dbs的文件；
2)将安评报告的实测地震波数据完全按上述dbs文件的格式输入后另存，修改后
缀txt为dbs；
3)打开地震波数据生成器，执行菜单操作Generete-Earthquake Record；
4)点击Import，导入第2）步中生成的dbs文件，同时可修改地震波三要素中的
有效峰值和持时，保存为一个sgs文件；
5)midas软件中添加时程函数时，导入第4）步生成的sgs文件即可。
相关知识
时程分析往往作为多遇地震的补充计算手段，规范中要求每条时程曲线计算底部剪力结
果不应小于振型分解反应谱法相应结果的65% ，多条时程曲线计算所得底部剪力结果平均值不应小于振型分解反应谱法计算结果的80%。所以选择合适的波很重要，地震波数据生成器还提供时程函数到反应谱的转换，可以和反应谱分析中地震影响系数曲线进行大致的比较，对结果的正确性给予一定的保证。
具体操作步骤如下：
1）同上。
2）同上。
3）打开地震波数据生成器，执行菜单操作Generete-Earthquake Response Spectra；
4）点击Import，导入第2）步中生成的dbs文件，可选择生成多种形式的反应谱，如绝对加速度、相对速度、相对位移等，保存为sgs文件；
5）和时程函数一样，也可以在定义反应谱函数的时候导入第4）步生成的sgs文件。
三向输入简化后的单向输入 首先，将三个方向的地震加速度放到一个文本文件里，如accexyz.txt，在这个数据文件里共放三列数据，每列为一个方向的地震加速度值，这里仅给出数据文件中前几行的数据： -0.227109E-02 -0.209046E+00 0.467072E+01 -0.413893E-02 -0.168195E+00 0.261523E+01 -0.574753E-02 -0.157890E+00 0.809014E-01 -0.731227E-02 -0.152996E+00 0.119975E+01 -0.876865E-02 -0.138102E+00 0.130902E+01 -0.101067E-01 -0.131582E+00 0.143611E+00 ....................... 然后，再建一个文本文件用来存放三个方向的地震加速度时间点，如time.txt，在这个数据文件里仅一列数据，对应于加速度数据文件里每一行的时间点，这里给出数据文件中前几行数据： 0.100000E-01 0.200000E-01 0.300000E-01 0.400000E-01 0.500000E-01 0.600000E-01 ....................... 编写如下的命令流文件，并命名为acce.inp *dim,ACCEXYZ,TABLE,2000,3 !01行 *vread,ACCEXYZ(1,1),accexyz,txt,,JIK,3,2000 !02行(3e16.6) !03行 *vread,ACCEXYZ(1,0),time,txt !04行 (e16.6) !05行 ACCEXYZ(0,1)=1 !06行 ACCEXYZ(0,2)=2 !07行，同上 ACCEXYZ(0,3)=3 !08行，同上 finish /SOLU ANTYPE,trans btime=0.01 !定义计算起始时间 etime=15.00 !定义计算结束时间 dtime=0.01 !定义计算时间步长 *DO,itime,btime,etime,dtime time,itime AUTOTS,0 NSUBST,1, , ,1 KBC,1 acel,ACCEXYZ(itime,1),ACCEXYZ(itime,2),ACCEXYZ(itime,3) !施加三个方向的地震加速度 SOLVE
波纹管（膨胀节/补偿器）功能及工作原理补偿器的功能及工作原理 波纹管补偿器习惯上也叫膨胀节、伸缩节，由构成其工作主体的波纹管 （一种弹性元件）和端管、支架、法兰、导管等附件组成。是用以利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等.在现代工业中用途广泛。 2.补偿器执行标准： 金属波纹管采用GB/T12777-2008并参照美国""EJMA'^标准，优化设计，结构合理，性能稳定，强度大，弹性好、抗疲劳度高等优点，材料采用1Cr18Ni9Ti,OCr19Ni9奥氏体不锈钢，800, 800H, 600, 625,钛材（TA1, TA2）,钛合金等材料。两端接管或法兰采用低碳钢或低合金钢。 金属波纹管--- 补偿器选用U 形波，分单层和多层制成，有较大的补偿量， 耐压可高达4Mpa,使用温度----1960C—w450度，结构紧凑，使用成本低，耐腐蚀，弹性好，钢度值低，允许疲劳度寿命1000次，解决了管道热胀冷缩，位移和机械高频振动与管道之间的柔性联接，广泛用于石油、热力、电力、煤气、化工等管路上安装。 3.补偿器连接方式： 补偿器连接方式分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式（地沟安装除外） 4.补偿器类型： 补偿器分为轴向型、横向型、角向型三大类型二十多个品种。 轴向型补偿器主要包括：内压式、外压式、复式、平衡式、直埋式补偿器等。 横向型补偿器包括：大拉杆横向补偿器、万向铰链横向型补偿器等。 角向型补偿器包括：铰链补偿器、万向铰链补偿器等。 二.补偿器作用：
地震波使用说明 此目录下提供了四类场地土的地震波时程曲线和上海人工波。 按照场地土类型（1，2，3或4），选择时程曲线。在定义时程工况时，对于多遇或罕遇地震，按比例调整时程曲线的最大值。中国抗震规范规定，作为抗震计算中底部剪力法和振型分解反应谱法的补充方法，对于特别不规则，特别重要的和较高的结构应采用时程分析法进行多遇地震下的补充计算。 可取多条时程曲线的计算结果的平均值与振型分解反应谱法计算结果的较大值。 采用时程分析法时，应咱建筑场地类别和设计地震分组选用不少于二组的实际强震记录和一组人工模拟的加速度时程曲线，其平均地震影响系数曲线应与振型分解反应谱法所采用的地震影响系数曲线在统计意义上相符。 其加速度时程最大值可按规范中对于多遇和罕遇地震在不同烈度下的值。 弹性时程分析时，每条时程曲线计算所得结构底部剪力不应小于振型分解反应谱法计算结果的65％，多条时程曲线计算所得结构底部剪力的平均值不应小于振型分解反应谱法计算结果的80％ 。 可使用弹塑性时程分析法计算罕遇地震下结构的变形。 时程分析是一个承受随时间变化的指定荷载结构的逐步动态反应分析，可以是线性或非线性的。 此章对时程分析进行一般的描述，特别是线性时程分析。 定义时程函数 用户可使用“从文件中添加函数”，导入已定义的文本文件，即实测的时程曲线；也可使用程序内置的时程函数。
时程函数定义对话框 时程函数定义对话框中的条目解释如下： ?函数名 通过在编辑框中直接键入以指定或修改时程函数的名称。 ?函数文件 1.在函数文件域点击浏览按钮以调出一个对话框，在此可找出包含时程函数的 文本文件名。注意文件名显示在文件名框中 2.在 "要跳过的标题行" 编辑框中输入一个希望ETABS在文本文件中跳过的 行数。 3.在 "每行要跳过的前缀字符" 编辑框中输入一个希望ETABS在文本文件中 每行要跳过的字符数。 4.在 "每行的点数" 编辑框中输入一个数告诉ETABS文本文件每行的绘图点 数。
波纹补偿器的安装说明 1、产品安装前，应先检查补偿器的型号、规格是否必须符合整个管 系的设计要求。 2、两固定支架之间只能安装一个补偿器或一组角向型补偿器。 3、固定支架必须有足够的强度，以保证补偿器不受破坏；导向支架必须有足够的导向性，否则影响管线位移的传递。 4、波纹补偿器与刚性管道比较，安装时要方便得多，管道的一些偏差可以由补偿器补偿，但这并不意味着对管道安装可以无任何要求。因为安装时如果已吸收较大的位移，工作时，，其使用寿命受到影响。因此，原则上不提倡用补偿器来补偿安装偏差。 5、通常，样本中所列型式的补偿器是不吸收扭矩的，因此，在安装时不允许补偿器受到扭矩。 6、对带导流筒的补偿器，应注意使导流筒方向与介质流动方向一致（按补偿器的流向标志安装）。平面角向型补偿器的铰链转动平面应与位移平面一致。 7、需要进行“冷紧”的膨胀节，其预变形所用的辅助构件，应在补偿器预变形后拆除。 8、管系安装完毕后应立即拆除补偿器上用作安装运输保护的辅助定位机构及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下得以充分补偿。
9、除设计要求预拉压或“冷紧”的预变形外，严禁使用波纹管变形的方法来调整管道的安装偏差，以免影响补偿器的正常功能，否则会降低其使用寿命和增加管系、设备及支撑构件的载荷。 10、管道对中性要好，在无其它方法保证时，可采用直管敷设后切下等长管道再安装膨胀节的方法来保证。 11、保温层应做在补偿器外保护套上，不得直接做在波纹管上。不得采用含氯的保温材料。 12、安装过程中不允许焊渣飞溅到波纹管表面或使波纹管受到其它机械损伤。 13、支架必须符合设计要求，严禁在支架未安装好之前在管线内试压，以免将补偿器拉坏。 14、补偿器允许不超过1.5倍公称压力的系统压力试验。 15、对用于气体介质的补偿器及其连接管道，作水压试验时，要考虑充水时是否需要对补偿器的接管加设临时支架以承重。 16、水压试验用水必须洁净，无腐蚀性，并控制水中氯离子的含量不超过25ppm。 17、水压试验结束后，应尽快排尽波纹管中的积水，并迅速将波壳的内表面吹干。 18、装有补偿器的管线在运行操作中，阀门开启和关闭要逐渐进行，以免管线内温度和压力急剧变化，造成支架或膨胀节损坏。
第二章地震波运动学理论 一、名词解释 1. 地震波运动学：研究在地震波传播过程中的地震波波前的空间位置与其传播时间的关系，即研究波的传播规律，以及这种时空关系与地下地质构造的关系。 2. 地震波动力学：研究地震波在传播过程中波形、振幅、频率、相位等特征的及其变化规律，以及这些变化规律与地下的地层结构，岩石性质及流体性质之间存在的联系。 3. 地震波：是一种在岩层中传播的，频率较低(与天然地震的频率相近)的波，弹性波在 岩层中传播的一种通俗说法。地震波由一个震源激发。 4. 地震子波：爆炸产生的是一个延续时间很短的尖脉冲，这一尖脉冲造成破坏圈、塑性带，最后使离震源较远的介质产生弹性形变，形成地震波，地震波向外传播一定距离后，波形逐渐稳定，成为一个具有2-3个相位（极值）、延续时间60-100毫秒的地震波，称为地震子波。地震子波看作组成一道地震记录的基本元素。 5.波前：振动刚开始与静止时的分界面，即刚要开始振动的那一时刻。 6.射线：是用来描述波的传播路线的一种表示。在一定条件下，认为波及其能量是沿着一条“路径”从波源传到所观测的一点P。这是一条假想的路径，也叫波线。射线总是与波阵面垂直，波动经过每一点都可以设想有这么一条波线。 7. 振动图和波剖面：某点振动随时间的变化的曲线称为振动曲线，也称振动图。地震勘探中，沿测线画出的波形曲线，也称波剖面。 8. 折射波：当入射波大于临界角时，出现滑行波和全反射。在分界面上的滑行波有另一种特性，即会影响第一界面，并激发新的波。在地震勘探中，由滑行波引起的波叫折射波，也叫做首波。入射波以临界角或大于临界角入射高速介质所产生的波 9.滑行波：由透射定律可知，如果V2>V1 ，即sinθ2 > sinθ1 ，θ2 > θ1。当θ1还没到90o时，θ2 到达90o，此时透射波在第二种介质中沿界面滑行，产生的波为滑行波。 10.同相轴和等相位面：同向轴是一组地震道上整齐排列的相位，表示一个新的地震波的到达，由地震记录上系统的相位或振幅变化表示。 11.地震视速度：当波的传播方向与观测方向不一致(夹角θ)时，观测到的速度并不是波前的真速度V，而是视速度Va。即波沿测线方向传播速度。 12 波阻抗：指的是介质(地层)的密度和波的速度的乘积(Zi=ρiVi，i为地层)，在声学中称为声阻抗，在地震学中称波阻抗。波的反射和透射与分界面两边介质的波阻抗有关。只有在Z1≠Z2的条件下，地震波才会发生反射，差别越大，反射也越强。 13.纵波：质点振动方向与波的传播方向一致，传播速度最快。又称压缩波、膨胀波、纵波或P-波。 14.横波：质点振动方向与波的传播方向垂直，速度比纵波慢，也称剪切波、旋转波、横波或S-波，速度小于纵波约0.7倍。横波分为SV和SH波两种形式。 15.体波：波在无穷大均匀介质(固体)中传播时有两种类型的波（纵波和横波），它们在介质的整个立体空间中传播，合称体波。 16共炮点反射道集：在同一炮点激发，不同接收点上接收的反射波记录，称为共炮点道集。在野外的数据采集原始记录中，常以这种记录形式。可分单边放炮和中间放炮。 17.面波：波在自由表面或岩体分界面上传播的一种类型的波。 18.纵测线和非纵测线：激发点与接收点在同一条直线上，这样的测线称为纵测线。用纵测线进行观测得到的时距曲线称为纵时距曲线。激发点不在测线上，用非纵测线进行观测得到的时距曲线称为非纵时距曲线。
波纹补偿器的安装要点 一、安装前，应先检查波纹补偿器的型号、规格及管道和支座配置必须符合设计要求。 二、带导流筒的补偿器，应注意使导流筒方向与介质流动方向一致（按补偿器的流向标志安装）。平面角向型补偿器的铰链转动平面应与位移平面一致。 三、需要进行冷紧的补偿器，其预变形作用的辅助构件，应在补偿器预变形后拆除。 四、管系安装完毕后应立即拆除补偿器上用作安装运输保护的辅助定位构件及紧固件，并按设计要求将限位装置调到规定的位置。使管系在环境条件下得以充分的补偿。 五、除设计要求预拉或“冷紧”的变形外，严禁使用波纹管变形的方法来调整安装管道的偏差，以免影响补偿器的正常功能，否则会降低其使用寿命和增加管系、设备及支撑构件的载荷。 六、管道对中性要好，在无其它方法保证时，可采用直管辅设后切下等长管道再安装补偿器的方法来保证。 七、必须注意的是，补偿器是不吸收扭矩的，因此在安装补偿器时不允许补偿器受到扭转。 八、补偿器所有的活动元件不得被外部构件卡死或限制其活动部位正常动作。 九、保温层应做在补偿器外保护套上，不得直接做在波纹管上。不得采用含氯的保温材料。
十、安装过程中不允许焊渣飞溅到波纹管表面,使波纹受到其它机械损伤。 十一、支架必须符合设计要求，严禁在支架未安装好之前在管线内试压，以免将补偿器拉坏。 十二、补偿器允许不超过1.5倍公称压力的系统压力试验． 十三、对用于气体介质的补偿器及其连接管道，做水压试验时要考虑充水时是否需要对补偿器的接管加设临时支架以承重． 十四、水压试验用水必须洁净、无腐蚀性、并控制水中的氯离子的含量不超过２５ppm。 十五、水压试验结束后，应尽快排尽波纹管中的积水，并迅速将波壳的内表面吹干。 十六、装有补偿器的管线在运行操作中，阀门开启和关闭要逐渐进行，以免管道线内温度和压力急剧变化，造成支架或补偿器损坏。 十七、（2）、在管段的两个固定架之间，仅能设置一个轴向型补偿器。（3）、固定管架和导向管架的分布推荐按下图配置。（固定支座一定要做牢固，并和两端紧紧连接） 导流套（也称导向筒）安装位置在膨胀节的内侧，主要有以下功能： 1.可以在膨胀节里起到导流作用，能降低高速流体引发波纹管结构振动，并起到保护波纹管的作用。 2.导流筒作用在冲刷力较强的管道膨胀节时，可以起到耐磨作用，使波纹管免受介质冲刷，起到延长膨胀节使用寿命的作用。 3.另外，导流筒的导向作用，可避免膨胀节在吸收管道变形时造成的波纹管失稳现象，从而使膨胀节达到
管道补偿器安装要求和方法 补偿器安装要求安装前应检查补偿器是否完好, 内套管的工作表面不得有影响 性能的损伤；安装前检查内套管的伸出长度，要保证其满足管道系统的补偿要求；补偿器在管道中安装使其与两端的连接管处于同一轴心上，其轴心线偏移应小于0.3%DN安装方法 通常采用将管道连接好后，根据补偿器的长度截掉同长度管段的方法来安装补偿器；补偿器的固定端要与管道的固定支架相连接，并与补偿器的固定端与固定支架间距离尽可能短。 1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。 2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰 链转动平面应与位移转动平面一致。 3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。 4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。 5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。 6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充 分的补偿能力。 7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。 8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路，要注意充水时是否需要 增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM 9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。 10、与补偿器波纹管接触的保温材料应不含氯。 方形补偿器安装应符合下列规定： 1）方形补偿器水平安装时，伸缩臂应水平安装，水平臂的坡度应与管道坡度一 致。 2）方形补偿器垂直安装时，不得在弯管上开孔安装放气阀和泄水阀。
论地震勘探中的几种主要地震波 论文提要 地震勘探，就是通过人工方法激发地震波，研究地震波在地层中传播的情况，以查明地下地质构造，为寻找油气田或其它勘探目的服务的一种方法。也可以理解为就是利用地震子波从地下地层界面反射回地面时带回来的旅行时间和形状变化的信息，用以推断地下的底层构造和岩性。地震勘探在勘探已有的各种物探方法中，是最有效地方法。在地震勘探中用炸药激发时，一声炮响之后会产生各种各样的地震波。按波在传播过程中质点震动的方向来区分，可以纵波和横波；根据波动所能传播的空间范围而言，地震波又可以分为体波和面波；按照波在传播过程中的传播路径的特点，又可以把地震波分为直达波、反射波、透射波、折射波，等等。地震勘探在石油勘探中除了能产生来自地层界面有用的反射波外，还会产生各种各样的干扰波。因此，我们要更好的了解各种波的产生、特点、用途，等等。下面简单介绍几种地震勘探中产生的地震波。 正文 一、反射波 （一）反射波的形成 1、几何地震学的观点 当炸药在井中爆炸激发地震波时，在雷管引爆几百微妙之内爆炸便完成了，在接近爆炸点的压强是一个延续时间很短的尖脉冲，爆炸脉冲向外传播，压强逐渐减少，地层开始产生弹性形变，形成地震波。地震波继续传播，由于介质对高频的吸收，地震波信号减小。当波入射到两种介质的分界面时（当上层介质波阻抗与下层介质波阻抗不等时，弹性地震波才会发生反射；上层介质波阻抗与下层介质波阻抗差别越大，反射波越强——反射波条件），一部分波回到第一种介质中，这就是所谓的反射波。如图所示 2、物理地震学观点 地震波从震源出发以球面波的方式向下传播，到达反射界面S，S可以就看成有许多
轴向型内压式波纹补偿器(HZN) 补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。该类补偿器结构简单，价格低，因而优先选用。 用途：轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。 型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa 连接方式：1、法兰连接2、接管连接 产品轴向补偿量：18mm-400mm 一、型号示例 举例：0.6TNY500TF 表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。 二、使用说明： 轴向型波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。 三、内压式波纹补偿器对支座作用力的计算：
内压推力：F=100·P·A轴向弹力：Fx=Kx·（f·X） 横向弹力：Fy=Ky·Y 弯矩：My=Fy·L 弯矩：Mθ=Kθ·θ 合成弯矩：M=My+Mθ 式中：Kx：轴向刚度N/mm X：轴向实际位移量mm Ky：横向刚度N/mm Y：横向实际位移量mm Kθ：角向刚度N·m/度θ ：角向实际位移量度 P：工作压力MPa A：波纹管有效面积cm2(查样本) L：补偿器中点至支座的距离m 四、应用举例： 某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境最低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。 解：（1）根据管道轴向位移X=32mm。 Y=2.8mm。 θ=1.8度。 由样本查得0.6TNY500×6F的轴向位移量X0=84mm， 横向位移量：Y0=14.4mm。角位移量：θ0=±8度。 轴向刚度：Kx=282N/mm。横向刚度：Ky=1528N/mm 。 角向刚度：Kθ=197N·m/度。用下面关系式来判断此补偿器是否满足题示要求： 将上述参数代入上式： （2）对补偿器进行预变形量△X为：
地震波的定义 地震是地壳的一切颤动，是一种自然现象。其主要能源来自地球的内部，是由地球内部自然力冲击引起的。地壳或地幔中发生振动的地方称为震源。震源在地面上的垂直投影称为震中。震中到震源的距离称为震源深度。地震波是指从震源产生向四外辐射的弹性波。地球内部存在着地震波速度突变的基干界面、莫霍面和古登堡面，将地球内部分为地壳、地幔和地核三个圈层。 发生原理 英文seismic wave.由地震震源发出的在地球介质中传播的弹性波。地球内 地震波 部存在着地震波速度突变的基干界面、莫霍面和古登堡面，将地球内部分为地壳、地幔和地核三个圈层。地震震源发出的在地球介质中传播的弹性波。地震发生时，震源区的介质发生急速的破裂和运动，这种扰动构成一个波源。由于地球介质的连续性，这种波动就向地球内部及表层各处传播开去，形成了连续介质中的弹性波。 概念介绍 地震波是指从震源产生向四外辐射的弹性波。地球内部存在着地震波速度突变的基干界面、莫霍面和古登堡面，将地球内部分为地壳、地幔和地核三个圈层。传播方式 地震波按传播方式分为三种类型：纵波、横波和面波[1]。纵波是推进波，地壳中传播速度为5．5~7千米/秒，最先到达震中，又称P波，它使地面发生上下振动，破坏性较弱。横波是剪切波：在地壳中的传播速度为3.2～4.0千米/秒，第二个到达震中，又称S波，它使地面发生前后、左右抖动，破坏性较强。面波又称L波，是由纵波与横波在地表相遇后激发产生的混合波。其波长大、振幅强，只能沿地表面传播，是造成建筑物强烈破坏的主要因素。 纵波和横波 现象介绍 我们最熟悉的波动是观察到的水波。当向池塘里扔一块石头时水面被扰乱，
如何计算波纹补偿器的补偿量？ 计算公式：X=a·L·△T x 管道膨胀量a为线膨胀系数，取 0.0133mm/m L补偿管线（所需补偿管道固定支座间的距离）长度△T为温差（介质温度-安装时环境温度） 补偿器安装和使用要求： 1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。 2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。 3、需要进行“冷紧”的补偿器， 预变形所用的辅助构件应在管路安装完毕后方可拆除。 4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。 5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。 6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置， 使管系在环境条件下有充分的补偿能力。 7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。 8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路， 要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。 9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。10、然弯补偿热伸缩，直线段过长则应设置补偿器。补偿器型式、规格、位置应符合设计要求，并按有、与补偿器波纹管接触的保温材料应不含氯。11、补偿器设置距离：热水供应管道应尽量利用自关规定进行预拉伸。不锈钢波纹补偿器采用的国家标准不锈钢波纹管采用GB/T12777-91, 并参照美国＂EJMA＂标准，优化设计,结构合理,性能稳定,强度大,弹性好,抗疲劳度高等优点。不锈钢波纹管连接方式分为法兰连接、焊接、丝扣连接、快速接头连接，小口径金属软管一般采用丝扣和快速接头连接，较大口径一般采用法兰连接和焊接接；材料采用OCr19Ni9奥氏体不锈钢，两端接管或法兰采用低碳钢或低合金钢。 不锈钢波纹补偿器一般选用U形波，由单波或按客户要求由多波制成，有较大的补偿量，耐压可高达4Mpa，使用温度：1960C一≤450度，结构紧凑，使用成本低，耐腐蚀，弹性好，钢度值低，允许疲劳度寿命1000次，解决了管道热胀冷缩，位移和机械高频振动与管道之间的柔性联接，广泛用于石油、热力、电力、煤气、化工等管路上安装。此标准中，不锈钢波纹补偿器又可按不同用途归类为：轴向型（ZP）、角向型、
地震波数据生成器 除了程序提供的30多条实测地震波，一些复杂超限工程在做时程分析时往往需要利用当地安评报告的地震波数据生成自己的时程函数，具体的转换过程是被经常提到的一个问题。 相关命令 工具〉地震波数据生成器... 问题解答 midas提供地震波数据生成器这个专门的工具用于生成自己的时程函数，具体操作步骤如下： 1)打开已安装midas软件的文件夹，找到Dbase文件夹，用记事本打开其中任何 一个后缀为dbs的文件；
2)将安评报告的实测地震波数据完全按上述dbs文件的格式输入后另存，修改后 缀txt为dbs； 3)打开地震波数据生成器，执行菜单操作Generete-Earthquake Record；
4)点击Import，导入第2）步中生成的dbs文件，同时可修改地震波三要素中的 有效峰值和持时，保存为一个sgs文件； 5)midas软件中添加时程函数时，导入第4）步生成的sgs文件即可。 相关知识 时程分析往往作为多遇地震的补充计算手段，规范中要求每条时程曲线计算底部剪力结
果不应小于振型分解反应谱法相应结果的65% ，多条时程曲线计算所得底部剪力结果平均值不应小于振型分解反应谱法计算结果的80%。所以选择合适的波很重要，地震波数据生成器还提供时程函数到反应谱的转换，可以和反应谱分析中地震影响系数曲线进行大致的比较，对结果的正确性给予一定的保证。 具体操作步骤如下： 1）同上。 2）同上。 3）打开地震波数据生成器，执行菜单操作Generete-Earthquake Response Spectra；
4）点击Import，导入第2）步中生成的dbs文件，可选择生成多种形式的反应谱，如绝对加速度、相对速度、相对位移等，保存为sgs文件； 5）和时程函数一样，也可以在定义反应谱函数的时候导入第4）步生成的sgs文件。
教师启发学生活动
教学过程【导入新课】同刮风下雨一样，地震是一种自然 现象，这种自然现象与地球内部运动有关。地震 时，地面上下颠，左右晃，颠簸震撼，“如行舟于 江河大海之中”今天我们就共同来了解一下有关 地震和地震波的基本概念。 【讲授新课】 【板书】 一、震源，震中和震源深度 震源：地球内部发生地震的部位 震中：地面上正对震源的地方 震中分类：微观震中 宏观震中 【讲解】 平常所说的震中一般是指微观震中，是由地震仪 器记录到的震相确定的。宏观真震中是地震破坏 最严重的中心。因地壳结构的不均匀性，断裂错 动情况的差异性等原因，微观震中和宏观震中一 般是不一致的，但相去不远，一般相差10千米内。 【板书】 震源深度：从地面到震源的距离 震源深度分类：浅源地震 中源地震 深源地震 【讲述】 类别震源深震例 同学们共同阅读课本震源、震中 和震源深度，之后共同来学习 课题有关地震和地震波的基本概念课时 1 时间
教学内容震源，震中距和震源深度，纵波和横波，震中距，地震三要素，震级、烈度和等震线 教学目标 通过对地震基本知识的了解，让学生掌握有关地震的一些基本概念，并且让学生学到一些基本的地震常识。 德育目标了解灾难，学会在灾难中迅速逃生，急中生智教学重点震源，震中和震源深度 教学难点横波和纵波 板书设计一、震源，震中和震源深度 震源：地球内部发生地震的部位 震中：地面上正对震源的地方 震中分类：微观震中 宏观震中 二、纵波和横波 纵波：方向：与波的传播方向一致 传播地点：在地球内部传播 过程：在传播过程中，物质发生体积胀缩变化，传播速度较快。 横波：方向：震动方向与波传播的方向垂直 过程：物质发生剪切变形，体积不变 传播地点：只能通过固体传播，不能通过液体或气体传播，传播速度较慢。 三、震中距 类别地面现象 地方震100千米以内 近震100~1000千米 远震1000千米以外 四、地震三要素 地震发生的时间 地点 震级 五、震级、烈度和等震线 1、震级：地震本身能量的大小 2、烈度 3、震级与烈度的关系 4、等震线 教观察初中学生对于地震灾害的默写只是的理解和接受程度，决定自己的讲
1.在安装产品之前，请检查补偿器的型号和规格是否必须满足整个管道系统的设计要求。 2.在两个固定支架之间只能安装一个补偿器或一组角度补偿器。 3.固定支架必须具有足够的强度，以确保不会损坏补偿器；导向支架必须有足够的导向，否则会影响管道的传输位移。 4.与刚性管相比，波纹补偿器的安装更加方便。补偿器可以补偿管道的某些偏差，但这并不意味着不需要管道安装。因为如果在安装过程中吸收了大的位移，则会影响其使用寿命。因此，原则上不建议使用补偿器补偿安装偏差。 5.通常，样本中列出的补偿器类型不会吸收扭矩，因此在安装过程中不允许补偿器接收扭矩。 6.对于引流管的补偿器，应注意使导向缸的方向与介质的流向一致（安装补偿器的流向标记）。平面角度补偿器的铰链旋转平面应与位移平面一致。 7.对于需要“冷紧”的伸缩缝，应在补偿器的预变形厚度处拆除用于预变形的辅助部件。 8.管道安装完毕后，应拆除补偿器上用于运输保护的辅助定位机构和紧固件，并根据设计要求将限位装置调整到规定的位置，以使管道系统能够完全在环境条件下得到补偿。 9，除预拉伸，压缩或“严密”预变形的设计要求外，严禁使用波纹管变形法来调节管路的安装偏差，以免影响补偿器的正常功能。，否则会缩短其使用寿命并增加管道，设备和支撑部件的负荷。
10，没有其他方法可以保证管道中性时，可以采用厚壁直管等距铺设，并安装伸缩缝的方法。 11.绝缘层应在补偿器的外部保护套上制成，并且不得直接在波纹管上制成。不得使用含氯的绝缘材料。 12.在安装过程中，不允许将焊渣溅到波纹管表面或对波纹管造成其他机械损坏。 13.支撑必须符合设计要求。严格禁止在安装支架之前测试管道中的压力，以免损坏补偿器。 14.补偿器允许系统压力测试不超过公称压力的1.5倍。 15.对于用于气体介质的补偿器及其连接管，有必要考虑是否有必要在补偿器的连接管上增加临时支撑以注水。 16.静水压试验用水必须清洁，无腐蚀性，并且水中氯离子的含量不得超过25ppm。 17.进行水压试验后，应尽快将波纹管中积聚的水排干，并迅速干燥波纹管壳的内表面。 18.在带补偿器的管道运行过程中，应逐步打开和关闭阀门，以免管道中的温度和压力快速变化，从而损坏支撑或伸缩缝。
地震波的定义
地震波的定义 地震是地壳的一切颤动，是一种自然现象。其主要能源来自地球的内部，是由地球内部自然力冲击引起的。地壳或地幔中发生振动的地方称为震源。震源在地面上的垂直投影称为震中。震中到震源的距离称为震源深度。地震波是指从震源产生向四外辐射的弹性波。地球内部存在着地震波速度突变的基干界面、莫霍面和古登堡面，将地球内部分为地壳、地幔和地核三个圈层。 发生原理 英文seismic wave.由地震震源发出的在地球介质中传播的弹性波。地球内 地震波 部存在着地震波速度突变的基干界面、莫霍面和古登堡面，将地球内部分为地壳、地幔和地核三个圈层。地震震源发出的在地球介质中传播的弹性波。地震发生时，震源区的介质发生急速的破裂和运动，这种扰动构成一个波源。由于地球介质的连续性，这种波动就向地球内部及表层各处传播开去，形成了连续介质中的弹性波。 概念介绍 地震波是指从震源产生向四外辐射的弹性波。地球内部存在着地震波速度突变的基干界面、莫霍面和古登堡面，将地球内部分为地壳、地幔和地核三个圈层。 传播方式 地震波按传播方式分为三种类型：纵波、横波和面波[1]。纵波是推进波，地壳中传播速度为5．5~7千米/秒，最先到达震中，又称P波，它使地面发生上下振动，破坏性较弱。横波是剪切波：在地壳中的传播速度为3.2～4.0千米/秒，第二个到达震中，又称S波，它使地面发生前后、左右抖动，破坏性较强。面波又称L波，是由纵波与横波在地表相遇后激发产生的混合波。其波长大、振幅强，只能沿地表面传播，是造成建筑物强烈破坏的主要因素。 纵波和横波
现象介绍 我们最熟悉的波动是观察到的水波。当向池塘里扔一块石头时水面被扰乱，以石头入水处为中心有波纹向外扩展。这个波列是水波附近的水的颗粒运动造成的。然而水并没有朝着水波传播的方向流；如果水面浮着一个软木塞，它将上下跳动，但并不会从原来位置移走。这个扰动由水粒的简单前后运动连续地传下去，从一个颗粒把运动传给更前面的颗粒。这样，水波携带石击打破的水面的能量向池边运移并在岸边激起浪花。地震运动与此相当类似。我们感受到的摇动就是由地震波的能量产生的弹性 岩石的震动。 假设一弹性体，如岩石，受到打击，会产生两类弹性波从源向外传播。第一类波的物理特性恰如声波。声波，乃至超声波，都是在空气里由交替的挤压(推)和扩张(拉)而传递。因为液体、气体和固体岩石一样能够被压缩，同样类型的波能在水体如海洋和湖泊及固体地球中穿过。在地震时，这种类型的波从断裂处以同等速度向所有方向外传，交替地挤压和拉张它们穿过的岩石，其颗粒在这些波传播的方向上向前和向后运动，换句话说，这些颗粒的运动是垂直于波前的。向前和向后的位移量称为振幅。在地震学中，这种类型的波叫P波，即纵波（图2.1），它是首先到达的波。 地震P波(纵波)和S波(横波)运行时弹性岩石运动的形态 弹性岩石与空气有所不同，空气可受压缩但不能剪切，而弹性物质通过使物体剪切和扭动，可以允许第二类波传播。地震产生这种第二个到达的波叫S 波，即横波。在S波通过时，岩石的表现与在P波传播过程中的表现相当不同。因为S波涉及剪切而不是挤压，使岩石颗粒的运动横过运移方向（图2.1）。这些岩石运动可在一垂直向或水平面里，它们与光波的横向运动相似。P和S波同时存在使地震波列成为具有独特的性质组合，使之不同于光波或声波的物理表现。因为液体或气体内不可能发生剪切运动，S波不能在它们中传播。P和S波这种截然不同的性质可被用来探测地球深部流体带的存在(见第6章)。 相关性质 带偏光眼镜以减弱散射光的人可能熟悉光的偏振现象，只有S波具有偏振现象。只有那些在某个特定平面里横向振动(上下、水平等)的那些光波能穿过偏光透镜。传过的光波称之为平面偏振光。太阳光穿过大气是没有偏振的，即没有光波振动的优选的横方向。然而晶体的折射或通过特殊制造的塑料如偏光眼镜，可使非偏振光成为平面偏振光。 当S波穿过地球时，他们遇到构造不连续界面时会发生折射或反射，并使其振动方向发生偏振。当发生偏振的S波的岩石颗粒仅在水平面中运动时，称为SH波。当岩石颗粒在包含波传播方向的垂直平面里运动时，这种S波称为SV
地震波与地球内部圈层 刘继龙 10210124 地震波是由地震震源发出的在地球介质中传播的弹性波。地震发生时，震源释放出巨大的能量。震源区的介质在这股能量的驱动下发生剧烈的振动和破裂，这种振动构成一个波源。由于地球介质的连续性，这种波动就向地球内部及其表层各处传播出去，形成了连续介质中的弹性波。地震震源施放出的能量沿振动波传播到地表，给地面的建筑物造成强烈的破坏。 按介质内质元振动方向与波传播方向的关系对波分类，最基本的有横波与纵波。波传播时，介质的每个体元均在自己的平衡位置附近振动。若介质中各体元振动的方向与波传播的方向垂直，叫做横波。其中一种典型是具有剪切弹性的固体中的横波。若介质中各体元振动的方向和波传播的方向平行，叫做纵波。这时，介质内诸体元时而靠近、时而疏远。纵波在具有拉伸压缩弹性或有膨胀压缩体变弹性的介质中传播。固体内部可以产生切应力和拉伸压缩应力，从而可传播横波和纵波。液体和气体具有体积压缩弹性，可以传播弹性纵波。在两种介质的表面上还可以传播表面波。例如水面波传播时，水的微团沿圆或椭圆轨道运动。 地震波主要分为两种，一种是实体波，一种是表面波。表面波只在地表传递，实体波能穿越地球内部。实体波在在地球内部传递，又分成P 波和S 波两种。 P 波为一种纵波，粒子振动方向和波前进方平行，在所有地震波中，前进速度最快，也最早抵达。P 波能在固体、液体或气体中传递。 S 波前进速度仅次于P 波，粒子振动方向垂直于波的前进方向，是一种横波。S 波只能在固体中传递，无法穿过液态外地核。 表面波又称L 波，是由纵波与横波在地表相遇后激发产生的混合波。表面波有低频率、高震幅和低频散的特性，只能沿地表传播，是造成建筑物强烈破坏的主要因素。 根据对波动方程20tt xx u v u -=的分析可以得到：地震波的传播速度由下式决定。 v = 该式中E 为介质的弹性模量，ρ为介质的密度。 P 波的传播是由介质沿传播方向的振动导致的。这种振动的效果是介质体元体积的变化。当向岩石立方块表面施加一均匀压力时，其体积将减小，其单位体积的体积变化所需压力大小的度量称为体积弹性模量κ。P 波的波速可以表示为： P v =

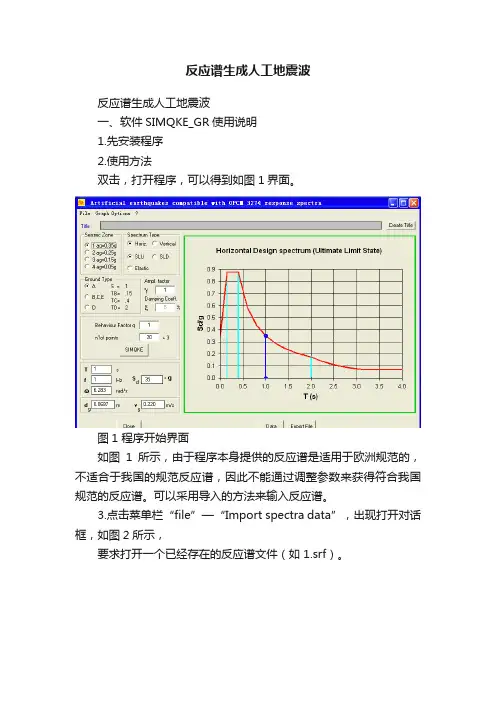

反应谱生成人工地震波 一、软件SIMQKE_GR使用说明 1.先安装程序 2.使用方法 双击，打开程序，可以得到如图1界面。 图1 程序开始界面 如图1所示，由于程序本身提供的反应谱是适用于欧洲规范的，不适合于我国的规范反应谱，因此不能通过调整参数来获得符合我国规范的反应谱。可以采用导入的方法来输入反应谱。 3.点击菜单栏“file”—“Import spectra data”，出现打开对话框，如图2所示， 要求打开一个已经存在的反应谱文件（如 1.srf）。
