转床遥：
转床窑是指旋转煅烧窑（俗称旋窑），外形类似于转床，也叫转床窑，属于建材设备类。回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。水泥窑主要用于煅烧水泥熟料，分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧；铬、镍铁矿氧化焙烧；耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝；化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰窑（即活性石灰窑）用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。
回转窑设备：
水泥窑主要用于煅烧水泥熟料，分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧；铬、镍铁矿氧化焙烧；耐火材料厂焙烧高冶金矿和铝厂焙烧熟料、氢氧化铝；化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰窑（即活性石灰窑）用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。
设备：
回转窑是指旋转煅烧窑（俗称旋窑），如图，属于建材设备类。回转窑
按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。

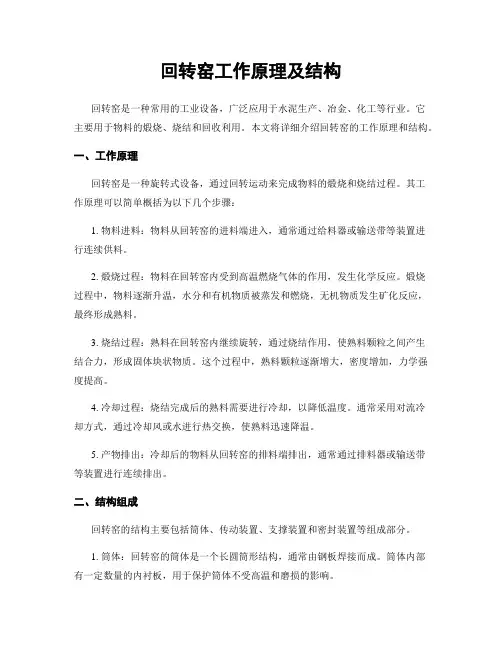

工作原理：
回转窑是有气体流动、燃料燃烧、热量传递和物料运动等过程所组成的.回转窑就是如何是燃料能充分燃烧,燃料燃烧的热量能有效的
传给物料,物料接受热量后发生一系列的物理化学变化,最后形成成品熟料。
应用范围：
石灰回转窑技术特点:结构先进,低压损的竖式预热器能有效提高预热效果,经预热后
冶金回转窑：冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧。
回转窑主要用于冶金行业钢铁厂贫铁矿磁化焙烧;硅热法炼镁;铬、镍铁矿氧化焙烧;耐火材料厂(即活性石灰窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和焙烧白云石。
常见问题：
一、跑生料
对于一定生料喂料量，用煤量偏少，热耗控制偏低，煅烧温度不够；结圈或大量窑皮垮落，来料量突然增大，而操作员不知道或没注意，用煤量和窑速没有及时调节或判断有误；分解炉用煤量偏小，人窑生料分解率偏低，窑用煤量较多但窑内通风不好，烧成带温度提不起来；回转窑产量在偏低范围内运行，致使预热器系统塌料频繁发生。
二、窑头回火
冷却机废气风机阀门开度太大；熟料冷却风机出故障或料层太致密，阻力太大，致使冷却风量减少；窑尾捅灰孔、观察孔突然打开，系统抽力减少。
三、窑尾和预分解系统温度偏高
回转窑设备内通风不好；供料不足或来料不均匀；旋风筒堵塞使系统温度升高；烧成带温度太低，煤粉后燃。
四、冷却机废气温度太高
冷却机篦板运行速度太快，熟料没有充分冷却就进入冷却机中部或后部；熟料冷却风量不足，出冷却机熟料温度高，废气温度自然升高。
五、烧成带温度太高
来料少而用煤量没有及时减少；燃烧器内流风太大，致使火焰太短，高温带太集中；二次风温度太高，黑火头短，火点位置前移。
六、二次风温度太低
喷嘴内伸，火焰又较长，窑内有一定长度的冷却带；冷却机一室高压风机风量太大；篦板上熟料分布不均匀，冷却风短路，没有起到冷却作用。
七、烧成带物料过烧
用煤量太多，烧成温度太高；生料均化不好，化学成分波动太大或者生料细度太细致使物料太容易烧结；窑灰直接人窑时，瞬间掺人比例太大。
八、窑口结圈
二次风温长期偏高，煤粉燃烧速度太快，火焰太集中；烧成带温度太高，物料过烧；熟料颗粒太细，粉料较多，冷却机一室高压风机阀门开度太大，大量粉料返回回转窑内。
