A. 单环
1.Single Ring
Domain 1
Domain 2
Figure 4: Multiple domains on the same ring
B．双环
1. Tangent Ring
Domain 1
Domain 2
Figure 5: Tangent Ring
2. Dual-homing Ring
Main Domain
Secondary Domain
Figure 6 Dual-homing Ring
3.
Ring-coupling Ring
Primary path Figure 7 Ring-coupling
工业以太环网系统
工业以太环网系统 建设方案 建设单位： 供货单位：####################### 日期：2019年1月
目录
1) 本技术方案广泛适用于煤矿综合自动化系统。 2) 我方保证提供设备符合国家标准、规范和本规格书的优质产品及其相应的优质服务。 3) 本技术方案为综合自动化系统初步设计方案，井下子系统接入综合自动化系统时需结合实际情况制定子系统接入实施方案。 系统实施原则及建设内容规划 1) 系统设计、实施始终遵循煤矿安全综合自动化系统等相关标准。 2) 系统建设采用“统筹规划，统一组织，分步实施，急用先建，突出重点，慎重投入”的指导思想。 3) 结合煤矿实际情况进行综合设计。 4) 为建设一个稳定、高效的1000M环网平台，能可靠传输数据、语音、图像等信息以满足日益复杂的安全生产管理需要，提高安全生产管理水平。 5) 提供多种子系统接入方式以满足现场各种异构设备接入，保护已有投资。 系统设计原则 考虑到综合自动化系统工程的实际需要和将来的发展趋势，各系统的实际需求及具体的使用特性，同时兼顾技术新旧更替不断加快的特点，项目的设计原则为：“先进性、成熟性、实用性、安全性、实时性、易操作性、完整性、可查询性、互联性和可扩展性、经济性”。为了使所设计的方案尽可能满足矿方实际的需求，使系统正常、高效地运转，整体方案设计遵循以下设计原则： ? 先进性、成熟性 使用先进、成熟、实用和具有良好发展前景的技术，使得各个子系统具有较长的生命周期，不盲目追求高档次，既能满足当前的需求，又能适应未来的发展。 ? 实用性 由于现代煤矿企业的安全、生产监控及调度任务、各职能部门之间业务的联系在很大程度上是以网络为基础，而安全、生产监控则对数据的实时性要求很高。因此，在设计上应保证网络的处理能力和带宽。 ? 可靠性 高效稳定的系统，能提供全年365 天，一天24 小时的不停顿运作。对于安装的服务器、终端设备、网络设备、控制设备与布线系统，必须能适应严格的工作环境，特别考虑要适应煤矿井下高温、高湿、高瓦斯的客观环境，以确保系统稳定。实时监控的不可间断性决定了在网络设计中（尤其是网络主干）必须考虑提高网络运行的可靠性，保证系统在一个节点出现意外时整个系统仍能运行。因此，在硬件选型、线路、支撑环境及结构上都必须高质量，并保证核心网络设备具备冗余。同时，采用先进的防火墙+网闸技术保证系统的安全。 ? 安全性 网络的各个环节要尽可能多的提供安全保密措施，来保证网络的性能。安全措施应包括：防病毒、防黑客、防止非法或越权访问、传输加密、安全策略控制等。 ? 易操作性 先进且易于使用的图形人机界面功能，提供信息共享与交流、信息资源查询与检索等有效工具。
工业以太网与现场总线的优缺点 1 引言 用于办公室和商业的以太网伴随着现场总线大战硝烟已悄悄地进入了控制领域，近年来以太网更是走向前台，发展迅速，颇引人注目。究其原因，主要由于工业自动化系统正向分布化、智能化的实时控制方面发展，其中通信已成为关键，用户对统一的通信协议和网络的要求日益迫切。另一方面，Intranet/Internet等信息技术的飞速发展，要求企业从现场控制层到管理层能实现全面的无缝信息集成，并提供一个开放的基础构架，而目前的现场总线尚不能满足这些要求。 现场总线的出现确实给工业自动化带来一场深层次的革命，但多种现场总线互不兼容，不同公司的控制器之间不能实现高速的实时数据传输，信息网络存在协议上的鸿沟,导致“自动化孤岛”现象的出现，促使人们开始寻求新的出路并关注到以太网。同时现场总线的传输速率也远远不如工业以太网传输速率快。 2 以太网与工业以太网 2.1 什么是以太网与工业以太网 以太网是当今现有局域网采用的最通用的通信协议标准。该标准定义了在局域网（LAN）中采用的电缆类型和信号处理方法。以太网在互联设备之间以10～100Mbps的速率传送信息包，双绞线电缆型号为10 Base T。以太网由于其低成本、高可靠性以及10Mbps的速率而成为应用最为广泛的以太网技术。直扩的无线以太网可达11Mbps，许多制造供应商提供的产品都能采用通用的软件协议进行通信，开放性好。 普通以太网应用到工业控制系统，这种网络叫工业以太网。 2.2 以太网具有的优点 （1）具有相当高的数据传输速率（目前已达到100Mbps），能提供足够的带宽； （2）由于具有相同的通信协议，Ethernet和TCP/IP很容易集成到IT（信息技术）世界； （3）能在同一总线上运行不同的传输协议，从而能建立企业的公共网络平台或基础构架；
以太网与令牌环网的区别 一、介绍 以太网： 以太网是20世纪70年代初又Bod Metcalfe和David Boggs发明的，并以历史上表示传播电磁波的以太（Ether）命名。在1980年，DEC、lntel和Xerox三家公司联合开发成为一个标准。1982年电子和电气工程师协会802委员会在此基础上制定了第一个局域网标准，编号为802.3。 令牌环网： 令牌环网是IBM公司于70年代发展的，现在这种网络比较少见。在老式的令牌环网中，数据传输速度为4Mbps或16Mbps，新型的快速令牌环网速度可达100Mbps。令牌环网的传输方法在物理上采用了星形拓扑结构，但逻辑上仍是环形拓扑结构。结点间采用多站访问部件（Multistation Access Unit，MAU）连接在一起。MAU是一种专业化集线器，它是用来围绕工作站计算机的环路进行传输。由于数据包看起来像在环中传输，所以在工作站和MAU中没有终结器。 二、区别 （一）工作原理 以太网的工作原理 当以太网中的一台主机要传输数据时，它将按如下步骤进行： 1、监听信道上收否有信号在传输。如果有的话，表明信道处于忙状态，就继续监听，直到信道空闲为止。 2、若没有监听到任何信号，就传输数据 3、传输的时候继续监听，如发现冲突则执行退避算法，随机等待一段时间后，重新执行步骤1（当冲突发生时，涉及冲突的计算机会发送会返回到监听信道状态。） 4、若未发现冲突则发送成功，所有计算机在试图再一次发送数据之前，必须在最近一次发送后等待9.6微秒（以10Mbps运行）。 令牌环网的工作原理 1、具有特定格式的令牌帧绕环行使，将访问媒体的权利从一个结点传递到物理连接的另外一个结点（从一个RPU传递到物理链路另一端的RPU）；
2017年9月5日 [光伏发电监控系统/光伏/风电箱变测控系统/光伏逆变并网自动化监测系统/风力发电站SCADA监控系统/水电站视频网络监控系统]
目录 一、光伏发电监控系统 (3) 解决方案 (3) 系统结构图 (3) 二、光伏/风电箱变测控系统 (4) 解决方案 (4) 系统结构图 (4) 三、光伏逆变并网自动化监测系统 (5) 解决方案 (5) 系统结构图 (5) 四、风力发电站SCADA监控系统 (6) 解决方案 (6) 系统结构图 (6) 四、水电站视频网络监控系统 (7) 解决方案 (7) 系统结构图 (8)
在以光伏、风能、水电为代表的新能源领域，对网络监控系统的可靠性要求极高，迈威工业以太网交换机够实现及时安全的冗余环网保护、远距离网络传输、可以在严苛环境下安全运行和提高网络质量。 一、光伏发电监控系统 光伏发电系统是利用光生伏特效应原理将太阳能转换成电能的发电系统，它的主要部件是太阳能光伏阵列、汇流箱、直流柜逆变器和箱变等，其特点是可靠性高、使用寿命长、不污染环境、能独立发电能并网运行，是干净清洁无污染的环保能源，受到各国企业组织的青睐，具有广阔的发展前景。 解决方案 光伏发电系统主要由太阳能光伏板、汇流箱、直流柜、逆变器、箱变和变压器组成。光伏发电通信系统主要由光伏区串口服务器Mport3102、户外房交换机MIEN6208和升压站交换机MISCOM6026组成光伏区光伏组件发电，通过电缆经汇流箱汇流后到直流柜，通过逆变器将直流变为交流电，通过箱变将电压提升到35KV通过电力线缆传输到升压站，电压提升到110kv，再输送到国家电网。 在光伏区汇流箱需监测每条回路的电流电压功率等测量值，串口服务器Mport3102将汇流箱。直流柜。逆变器和箱变的检测数据接入到通信网络中，经迈威环网交换机MIEN6208传输至继保室，经继保室机架式交换机MISCOM6026接入光功率预测与控制等后台其他系统进行数据处理分析与保存。 每1MW对应一个户外小室，光伏区一般由20‐100个户外房组成，每10台与中控室交换机组成光纤环网，确保网络通信的稳定性和稳定性。运行人员可在远方对光伏区设备进行监测和控制，从而大大减少了现场维护的工作量以及由此带来的人身安全隐患。 系统结构图
以太网技术在工业控制领域的应用及意义 随着计算机和网络技术的飞速发展，在企业网络不同层次间传送的数据信息己变得越来越复杂，工业网络在开放性、互连性、带宽等方面提出了更高的要求。现场总线技术适应了工业网络的发展趋势，用数字通信代替传统的模拟信号传输，大量地减少了仪表之间的连接电缆、接线端口等，降低了系统的硬件成本，被誉为自动化领域的计算机局域网。 现场总线的出现，对于实现面向设备的自动化系统起到了巨大的推动作用，但现场总线这类专用实时通信网络具有成本高、速度低和支持应用有限等缺陷，以及总线通信协议的多样性使得不同总线产品不能直接互连、互用和互可操作等，无法达到全开放的要求，因此现场总线在工业网络中的进一步发展受到了限制。 随着Internet技术的不断发展，以太网己成为事实上的工业标准，TCP/IP 的简单实用已为广大用户所接受，基于TCP/IP协议的以太网可以满足工业网络各个层次的需求。目前不仅在办公自动化领域，而且在各个企业的上层网络也都广泛使用以太网技术。由于它技术成熟，连接电缆和接口设备价格较低，带宽也在飞速增加，特别是快速Ethernet与交换式Ethernet的出现，使人们转向希望以物美价廉的以太网设备取代工业网络中相对昂贵的专用总线设备。 Ethernet通信机制 Ethernet是IEEE802. 3所支持的局域网标准，最早由Xerox开发，后经数字仪器公司、Intel公司和Xerox联合扩展，成为Ethernet标准。Ethernet采用星形或总线形结构，传输速率为10Mb/s，100 Mb/s，1000 Mb/s或是更高，传输介质可采用双绞线、光纤、同轴电缆等，网络机制从早期的共享式发展到目前盛行的交换式，工作方式从单工发展到全双工。 在OSI/ISO 7层协议中，Ethernet本身只定义了物理层和数据链路层，作为一个完整的通信系统，它需要高层协议的支持。自从APARNET将TCP/IP和Ethernet捆绑在一起之后，Ethernet便采用TCP/IP作为其高层协议，TCP用来保证传输的可靠性，IP则用来确定信息传递路线。 Ethernet的介质访问控制层协议采用CSMA/CD，其工作原理如下：某节点要
以太环网解决方案 1、介绍 在数据通信的二层网络中，一般采用生成树(STP) 协议来对网络的拓扑进行保护。STP协议族是由IEEE实现了标准化，主要包括STR RSTF和MSTP等几种协议。STP最初发明的是目的是为了避免网络中形成环路， 出现广播风暴而导致网络不可用，并没有对网络出现拓扑变化时候的业务收敛时间做出很高的要求。实践经验表明，采用STP 协议作为拓扑保护的网络，业务收敛时间在几十秒的数量级；后来的RSTP对STP机制进行了改进，业务收敛时间在理想情况下可以控制在秒级左右；MSTPfc要是RSTP 的多实例化，网络收敛时间与RSTP 基本相同。 近几年，随着以太网技术在企业LAN网络里面得到广泛应用的同时，以太网技术开始在运营商城域网络发展；特别是在数据，语音，视频等业务向IP 融合的趋势下，增强以太网本身的可靠性，缩短网络的故障收敛时间，对语音业务，视频等业务提供满意的用户体验，无论对运营商客户，还是对于广大的企业用户，都是一个根本的需求。 为了缩短网络故障收敛时间，H3C推出了革新性的以太环网技术 RRP(P Rapid Ring Protection Protocol ，快速环网保护协议)。RRPF技术是一种专门应用于以太网环的链路层协议，它在以太网环中能够
防止数据环路引起的广播风暴，当以太网环上链路或设备故障时，能迅速切换到备份链路，保证业务快速恢复。与STP协议相比，RRPP协议具有算法简单、拓扑收敛速度快和收敛时间与环网上节点数无关等显著优势。 H3C基于RRPP勺以太环网解决方案可对数据，语音，视频等业务做出快速的保护倒换，协同高中低端交换机推出整体的环网解决方案，为不同的应用场景提供不同的解决方案。 2、技术应用背景 当前多数现有网络中采用星形或双归属组网模型，多会存在缺乏有效保护和浪费网络资源等诸多问题，如下图所示： 图1 城域网现网存在的问题 环网优化后的结果如下图所示： 图2 环网应用到城域网中的优势 环网拓扑下的网络由于节点间的光纤分别走不同的管道，不会存 在SRG的问题，同时提供快速的保护倒换。H3C以太环网解决方案， 成功地解决现网存在的问题，既节省用户建网成本，又提高网络的可靠
工业以太环网设计方案 1.1概述 掌石沟煤业是基本实现机械化生产，具有复杂生产系统的矿井，为提高矿井的生产效率，对矿井综采工作面、顺槽胶带、主运输系统、通风机房、井下变电所等环节实施统一操作、集中监控、统一调度。各矿综合自动化系统，根据管控一体化思想，以三层网络为基础，结合自动化、信息、计算机、网络、通讯的新理论和技术，采用世界先进的自动化产品、网络产品和工业控制软件、数据库软件，将煤矿生产、管理的各个环节，统一在一个网络平台上，形成一个统一、完整的有机整体，使其在系统结构、网络通讯、自动化覆盖范围方面处于同类矿井的领先水平。 1.1.1设计综述 掌石沟煤业综合自动化控制网络系统的建设应遵循数字化、高速化、智能化、标准化、安全可靠、易扩充升级的原则进行设计，同时充分考虑公司综合自动化系统总体规划和综合自动化系统网络建设的现状。 对于掌石沟煤业工业综合自动化平台网络系统，在井上和井下设置的高速以太环网，主链路采用千兆光纤。在核心层采用千兆工业以太网技术，通过千兆链路将各环网的交换设备连接到网络系统的核心层次，同时具备高冗余性能。 各环网结点主要是连接结点交换机附近的工业设备，以达到控制和信息采集的目的信息层：建设信息管理网，采用标准TCP/IP协议和以太网技术。实现矿区各个管理部门的网络连接，实现人、财、物以及工程项目管理的综合自动化，能对煤炭的生产状况进行实时监视,为管理决策提供依据。
控制层：建设综合自动化控制网，采用工业以太环网+现场工业总线来实现，实现 将井上和井下区域控制器和设备监控站所采集的信息和控制信号传送给有关系统。 设备层：在设备控制层主要是煤矿各专业控制子系统。 1.2控制层网络设备的技术与产品选型 本方案将采用基于以太网TCP/IP的工业以太网技术，传输介质采用层绞式矿用阻燃型光缆，网络结构采用基于光纤工业以太网的环形架构。 1.2.1技术选择 现代煤矿的生产监控管理系统中往往使用到多家厂商提供的多种不同类型的设备，为 了达到方便管理，保证系统运行稳定的目的，必须选择一个开放的通信平台，并将各种不同类型设备的通信统一到这一标准通信平台之上。为保证良好的兼容性和可扩充性，建议使用以太网TCP/IP技术作为整个系统的通信标准。如有其他类型的通信格式，如RS232 RS485或其他专用通信接口等等，均可通过协议网关转换为以太网信息包，在IP网络上进行传送。以太网TCP/IP技术具有以下的优势： 随着企业的发展、各种新技术的应用，可以预见，对网络的带宽要求也会越来越高， 比如基于网络的视频监控传输应用和井下设备信息数据采集等都需要进行大量数据的传输。 以太网技术具有相当高的数据传输速率（目前已有成功案例应用于井下工业环境下的以太 网交换机），能提供足够的带宽； 能在同一总线上运行不同的传输协议，从而能建立企业的公共网络平台或基础构架； 支持交互式和开放的数据存取技术；沿用多年，已为众多的技术人员所熟悉，市场上能提供广泛的设置、维护和诊断工具，成为事实上的统一标准；
工业以太网简介: 工业以太网就是基于IEEE 802、3 (Ethernet)得强大得区域与单元网络。利用工业以太网,SIMATIC NET 提供了一个无缝集成到新得多媒体世界得途径。 企业内部互联网(Intranet),外部互联网(Extranet),以及国际互联网(Internet) 提供得广泛应用不但已经进入今天得办公室领域,而且还可以应用于生产与过程自动化。继10M波特率以太网成功运行之后,具有交换功能,全双工与自适应得100M波特率快速以太网(Fast Ethernet,符合IEEE 802、3u 得标准)也已成功运行多年。采用何种性能得以太网取决于用户得需要。通用得兼容性允许用户无缝升级到新技术。 为用户带来得利益 :市场占有率高达80%,以太网毫无疑问就是当今LAN(局域网)领域中首屈一指得网络。以太网优越得性能,为您得应用带来巨大得利益: 通过简单得连接方式快速装配。 通过不断得开发提供了持续得兼容性,因而保证了投资得安全。 通过交换技术提供实际上没有限制得通讯性能。 各种各样联网应用,例如办公室环境与生产应用环境得联网。 通过接入WAN(广域网)可实现公司之间得通讯,例如,ISDN 或Internet 得接入。 SIMATIC NET基于经过现场应用验证得技术,SIMATIC NET已供应多于400,000个节点,遍布世界各地,用于严酷得工业环境,包括有高强度电磁干扰得区域。 工业以太网络得构成 :一个典型得工业以太网络环境,有以下三类网络器件: ◆网络部件 连接部件: ?FC 快速连接插座 ?ELS(工业以太网电气交换机) ?ESM(工业以太网电气交换机) ?SM(工业以太网光纤交换机) ?MC TP11(工业以太网光纤电气转换模块) 通信介质:普通双绞线,工业屏蔽双绞线与光纤 ◆ SIMATIC PLC控制器上得工业以太网通讯外理器。用于将SIMATIC PLC连接到工 业以太网。 ◆ PG/PC 上得工业以太网通讯外理器。用于将PG/PC连接到工业以太网。 工业以太网重要性能:为了应用于严酷得工业环境,确保工业应用得安全可靠,SIMATIC NET 为以太网技术补充了不少重要得性能: ?工业以太网技术上与IEEE802、3/802、3u兼容,使用ISO与TCP/IP 通讯协议?10/100M 自适应传输速率 ?冗余24VDC 供电 ?简单得机柜导轨安装 ?方便得构成星型、线型与环型拓扑结构 ?高速冗余得安全网络,最大网络重构时间为0、3 秒 ?用于严酷环境得网络元件,通过EMC 测试 ?通过带有RJ45 技术、工业级得Sub-D 连接技术与安装专用屏蔽电缆得Fast Connect连接技术,确保现场电缆安装工作得快速进行 ?简单高效得信号装置不断地监视网络元件 ?符合SNMP(简单得网络管理协议) ?可使用基于web 得网络管理 ?使用VB/VC 或组态软件即可监控管理网络。 工业以太网冗余原理
RPR以太环网功能 基于SDH的多业务传送节点的以太环网功能，是指在SDH环路中分配指定的环路带宽用来传送以太网业务。要求具有如下具体功能：1）以太网环路的传输链路带宽可配置； 华为公司Metro 设备提供弹性分组环功能（RPR），在2.5G的传输通道上可配置2个弹性分组环，其中每个弹性分组环由4个VC4通道组成，组成622M 双向环路承载RPR环路，实现以太业务的接入和汇聚。 2）以太网环路带宽的统计复用功能； 华为公司Metro 设备提供的弹性分组环（RPR）具备环网带宽统计复用功能，在RPR环路中的带宽可由接入该环路的所有节点动态公平共享。 环路对于业务流是统计复用的，各业务流可以共享环路带宽。对于需要有质量保障的业务流确保优先传送（对应高优先级），但对于不需要带宽保障的业务流是公平共享环路带宽的（对应低优先级）。对于低优先级的业务流来说，是加权公平共享环路带宽的。 公平算法实现了带宽的公平接入,简化了流量配置,提高了服务质量:参照下图,高优先级业务不参与公平算法, 完全由人工来配置, 站点C到站点D有20M的高优先级业务,站点C到站点E 有50M的高优先级业务,站点D到站点F有100M的高优先级业务; 低优先级的业务参与公平算法,根据环路剩余带宽自动调节带宽. 假设站点B,站点C,站点D 接入的低优先级业务分别是180M,350M,270M. 那么这个环路的瓶颈在于站点D到站点E之间( 50M +100M +133M +133M + 133M = 550M的环路总带宽),通过带宽的调节,很快达到平衡,因此站点B到站点E有133M的低优先级业务, 站点C到站点F有133M的低优先级业务,站点D到站点G有133M的低优先级业务. 由此可见环路流量的公平算法提高了环路的带宽使用效率, 大大减轻了人工配置管理低优先级业务的劳动量。如果是ETRing组网，如果出现个别站点阻塞，会要造成其他站点低优先级业务大幅度抖动的现象，给用户的看法就是网络不稳定。RPR环路基本没有这种低优先级业务的大幅度抖动。
工业以太网技术全面解析 高性能、工厂设备和IT系统集成，以及工业物联网的需求驱动促进了工业以太网的增长。在实时工业以太网中，EPA、EtherCAT、RTEX、Ethernet Powerlink、PROFINET、Ethernet/IP、SERCOS III是主要的竞争者。下面对它们进行简单比较。Ethernet/IP Ethernet/IP是2000年3月由Control Net International和ODV A( Open DevicenetVendors Association共同开发的工业以太网标准。 实现实时性的方法 Ethernet/IP实现实时性的方法是在TCP/IP层之上增加了用于实时数据交换和运行实时应用的CIP协议(Common Industrial Protocol )。 Ethernet/IP在物理层和数据链路层采用标准的以太网技术，在网络层和传输层使用IP协议和TCP、UDP协议来传输数据。UDP是一种非面向连接的协议，它能够工作在单播和多播的方式，只提供设备间发送数据报的能力。对于实时性很高的I/O数据、运动控制数据和功能行安全数据，使用UDP/IP协议来发送。而TCP是一种可靠的、面向连接的协议。对于实时性要求不是很高的数据(如参数设置、组态和诊断等)采用TCP/IP协议来发送。Ethernet/IP采用生产者/消费者数据交换模式。生产者向网络中发送有唯一标识符的数据包。消费者根据需要通过标识符从网络中接收需要的数据。这样数据源只需一次性地把数据传到网上，其它节点有选择地接收数据，这样提高了通信的效率。 Ethernet/IP是在CIP这个协议的控制下实现非实时数据和实时数据的传输。CIP是一个提供工业设备端到端的面向对象的协议，且独立于物理层及数据链路层，这使得不同供应商提供的设备能够很好的交互。另外，为了获得更好的时钟同步性能，2003年ODV A将 IEEE 15888引入Ethernet/IP，并制定了CIPsync标准以提高Ethernet/IP的时钟同步精度。 EPA EPA是在“863”计划的支持下，由浙江大学、清华大学、浙江中控技术公司、大连理工大学、中科院自动化所等单位联合制定，是用于工业测量和控制系统的实时以太网标准。
以太环网解决方案技术白皮书 关键词：RRPP 摘要：以太环网解决方案主要以RRPP为核心的成本低高可靠性的解决方案。 缩略语清单： 1介绍 在数据通信的二层网络中，一般采用生成树(STP)协议来对网络的拓扑进行保护。STP协议族是由IEEE实现了标准化，主要包括STP、RSTP和MSTP等几种协议。STP最初发明的是目的是为了避免网络中形成环路，出现广播风暴而导致网络不可用，并没有对网络出现拓扑变化时候的业务收敛时间做出很高的要求。实践经验表明，采用STP协议作为拓扑保护的网络，业务收敛时间在几十秒的数量级；后来的RSTP对STP机制进行了改进，业务收敛时间在理想情况下可以控制在秒级左右；MSTP主要是RSTP的多实例化，网络收敛时间与RSTP基本相同。 近几年，随着以太网技术在企业LAN网络里面得到广泛应用的同时，以太网技术开始在运营商城域网络发展；特别是在数据，语音，视频等业务向IP融合的趋势下，增强以太网本身的可靠性，缩短网络的故障收敛时间，对语音业务，视频等业务提供满意的用户体验，无论对运营商客户，还是对于广大的企业用户，都是一个根本的需求。 为了缩短网络故障收敛时间，H3C推出了革新性的以太环网技术——RRPP（Rapid Ring Protection Protocol，快速环网保护协议）。RRPP技术是一种专门应用于以太网环的链路层协议，它在以太网环中能够防止数据环路引起的广播风暴，当以太网环上链路或设备故障时，能迅速切换到备份链路，保证业务快速恢复。与STP协议相比，RRPP协议具有算法简单、拓扑收敛速度快和收敛时间与环网上节点数无关等显著优势。 H3C基于RRPP的以太环网解决方案可对数据，语音，视频等业务做出快速的保护倒换，协同高中低端交换机推出整体的环网解决方案，为不同的应用场景提供不同的解决方案。 2技术应用背景 当前多数现有网络中采用星形或双归属组网模型，多会存在缺乏有效保护和浪费网络资源等诸多问题，如下图所示：
工业以太环网设计 方案
工业以太环网设计方案 1.1 概述 掌石沟煤业是基本实现机械化生产，具有复杂生产系统的矿井，为提高矿井的生产效率，对矿井综采工作面、顺槽胶带、主运输系统、通风机房、井下变电所等环节实施统一操作、集中监控、统一调度。各矿综合自动化系统，根据管控一体化思想，以三层网络为基础，结合自动化、信息、计算机、网络、通讯的新理论和技术，采用世界先进的自动化产品、网络产品和工业控制软件、数据库软件，将煤矿生产、管理的各个环节，统一在一个网络平台上，形成一个统一、完整的有机整体，使其在系统结构、网络通讯、自动化覆盖范围方面处于同类矿井的领先水平。 1.1.1 设计综述 掌石沟煤业综合自动化控制网络系统的建设应遵循数字化、高速化、智能化、标准化、安全可靠、易扩充升级的原则进行设计，同时充分考虑公司综合自动化系统总体规划和综合自动化系统网络建设的现状。 对于掌石沟煤业工业综合自动化平台网络系统，在井上和井下设置的高速以太环网，主链路采用千兆光纤。在核心层采用千兆工业以太网技术，经过千兆链路将各环网的交换设备连接到网络系统的核心层次，同时具备高冗余性能。
?各环网结点主要是连接结点交换机附近的工业设备，以达到控制和信息采集的目的信息层：建设信息管理网，采用标准TCP/IP协议和以太网技术。实现矿区各个管理部门的网络连接，实现人、财、物以及工程项目管理的综合自动化，能对煤炭的生产状况进行实时监视,为管理决策提供依据。 ?控制层：建设综合自动化控制网，采用工业以太环网+现场工业总线来实现，实现将井上和井下区域控制器和设备监控站所采集的信息和控制信号传送给有关系统。 ?设备层：在设备控制层主要是煤矿各专业控制子系统。 1.2 控制层网络设备的技术与产品选型 本方案将采用基于以太网TCP/IP的工业以太网技术，传输介质采用层绞式矿用阻燃型光缆，网络结构采用基于光纤工业以太网的环形架构。 1.2.1 技术选择 现代煤矿的生产监控管理系统中往往使用到多家厂商提供的多种不同类型的设备，为了达到方便管理，保证系统运行稳定的目的，必须选择一个开放的通信平台，并将各种不同类型设备的通信统一到这一标准通信平台之上。为保证良好的兼容性和可扩充性，建议使用以太网TCP/IP技术作为整个系统的通信标准。如有其它类型的通信格式，如RS232，RS485或其它专用通信接口等
六种工业以太网比较 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
六种工业以太网比较 摘要：当前，工业以太网技术是控制领域中的研究热点。所谓工业以太网，一般来讲是指技术上与商用以太网(即标准)兼容，但在产品设计时，在材质的选用、产品的强度、适用性以及实时性、可互操作性、可靠性、抗干扰性和本质安全等方面能满足工业现场的需要。随着互联网技术的发展与普及推广，Ethernet技术也得到了迅速的发展，Ethernet传输速率的提高和Ethernet交换技术的发展，给解决Ethernet通信的非确定性问题带来了希望，并使Ethernet全面应用于工业控制领域成为可能。目前，几种典型的工业以太网有HSE、PROFInet、Modbus/TCP、EtherNet/IP、Powerlink、EPA六种。本文通过对这六种工业以太网比较，以便更好的应用于系统集成。 关键词：工业以太网、HSE、PROFInet、Modbus、EtherNet、Powerlink、EPA 与传统控制网络相比，工业以太网具有应用广泛、为所有的编程语言所持、软硬件资源丰富、易于与Internet连接、可实现办公自动化网络与工业控制网络的无缝连接等诸多优点。由于这些优点，特别是与信息传输技术的无缝集成以及传统技术无法比拟的传输宽带，以太网得到了工业界的认可。 1．HSE(高速以太网) HSE(High Speed Ethernet Fieldbus)由现场总线基金会组织(FF)制定，是对FF-H1的高速网段的解决方案，它与H1现场总线整合构成信息集成开放的体系结构。 FF HSE的1-4层由现有的以太网、TCP/IP和IEEE标准所定义，HSE和H1使用同样的用户层，现场总线信息规范（FMS）在H1中定义了服务接口，现场设备访问代理（FDA）为HSE提供接口。用户层规定功能模块、设备描述（DD）、功能文件（CF）以及系统管理（SM）。HSE网络遵循标准的以太网规范，并根据过程控制的需要适当
碾沟煤矿工业以太环网技术方案
工业以太网系统技术方案 一、前言 近年来，随着世界科技的发展与全球化，我国提出了两花融合的战略目标，两华融合是信息化和工业化的高层的深度结合，是指以信息化带动工业化、一工业化促进信息化，走新型工业化道路；两化融合的核心就是信息化支撑，追求可持续发展模式，两化融合在煤炭产业就是煤矿生产过程监控，全矿井安全生产安全环境监测，生产过程信息综合利用等方面的自动化、智能化和网络化。通过建立以工业以太网维基础平台，实现各自动化控制系统的集中监控，形成完整的管制一体化综合应用系统。 以太网视一种计算机局域网组网技术。IEEE制定的IEEE802.3标准给出了以太网的技术标准。它规定了包括物理层的连线、电信号和介质访问协议的内容。以太网视当前应用最普遍的局域网技术。它很大程度上取代了其他局域网标准，如令牌环网、FDDI和ARCNET. 以太网的标准拓扑结构为总线型拓扑，但目前的快速以太网为了最大程度的减少冲突，最大程度的提高网络速度和使用效率，使用交换机来进行网络连接和组织，这样，一台瓦那个的拓扑结构就成了星型，但在逻辑上，以太网仍然使用总线型拓扑和CSMA/CD(即带冲突检测的载波监听多路访问)的总线争用技术。 二、系统实施细则 作为减少数字化矿井，必须站在煤矿企业的高度去整体规划和设计，其最终的效益要体现在煤矿企业整体效益上，而非在某个生产局部环节，因此作为数字化矿井构架必须充分考虑影响企业最终效益的方方面面，必须涵盖煤矿企业经营管理、安全监控、生产控制、设备监控等各个层面。 2.1系统设计原则 考虑到阳泉煤业集团和顺新大地煤矿综合自动化系统工程的实际需要和将来的发展趋势，各系统的实际需求及具体的使用特性，同时兼顾技术新旧更替不断加快的特点，项目是设计原则为：“先进性、成熟性、使用性、安全性、实时性、易操作性、完整性、可查性、互联性和可扩展性、经济性”。为了使所设计的方案尽可能满足矿方实际的需求，使系统正常、高效地运转，整体方案设计遵循以下设计原则： 先进性、成熟性 使用先进、成熟、实用和具有良好发展前景的技术，使得各个子系统具有较长的生命周期，不盲目追求高档次，既满足当前的需求，又适应未来的发展。 实用性 由于现代煤矿企业的安全、生产监控及调度任务、各职能部门之间业务的联系在很大程度上是以网络为基础，而安全、生产监控则对数据的实时性要求很高。因此，在设计上应保证网络的处理能力和宽带。 可靠性 高效稳定的系统，能提供全年365天，一天24小时的不停顿运作，对于安装的服务器、终端设备、网络设备、控制设备与布线系统，必须能适应严格的工作环境，特别考虑要适应煤矿井下高温、高湿、高瓦斯的客观环境，以确保系统稳定，实时监控的不可间断性决定了在网络设计中（尤其是网络主干）必须考虑提高网络运行的可靠性，保证系统在一个节点出现意外时，整个系统仍能运行。因此，在硬件选型、线路、支撑环境及结构上都必须高质量，并保证核心网络设备具备冗余。同时，采用先进的防火墙+网闸技术保证系统的安全。 安全性 网络的各个环节要尽可能多的提供安全保密措施，来保证网络的性能。安全措施应包括：防病毒，防黑客、防止非法或越权访问、传输加密、安全策略控制等。
工业以太网的构成及重要性能介绍 西门子就逐步地把以太网的概念引入到工业控制领域，到今天，西门子SCALANCE系列工业以太网交换机产品，已经在冶金、烟草、汽车、煤矿、造船、地铁、电力、风电、交通、石化、水处理等多个行业的多个项目中得到了成功的应用，产品线也日臻完善。 工业以太网简介 工业以太网是基于IEEE 802.3(Ethernet)的强大的区域和单元网络。利用工业以太网，SIMATIC NET提供了一个无缝集成到新的多媒体世界的途径。 企业内部互联网(Intranet)，外部互联网(Extranet)，以及国际互联网(Internet) 提供的广泛应用不但已经进入今天的办公室领域，而且还可以应用于生产和过程自动化。继10M波特率以太网成功运行之后，具有交换功能，全双工和自适应的100M波特率快速以太网(Fast Ethernet，符合IEEE 802.3u的标准)也已成功运行多年。采用何种性能的以太网取决于用户的需要。通用的兼容性允许用户无缝升级到新技术。 为用户带来的利益 市场占有率高达80%，以太网毫无疑问是当今LAN(局域网)领域中首屈一指的网络。以太网优越的性能，为您的应用带来巨大的利益：通过简单的连接方式快速装配。 通过不断的开发提供了持续的兼容性，因而保证了投资的安全。 通过交换技术提供实际上没有限制的通讯性能。
各种各样联网应用，例如办公室环境和生产应用环境的联网。 通过接入WAN(广域网)可实现公司之间的通讯，例如，ISDN 或Internet 的接入。 SIMATIC NET基于经过现场应用验证的技术,SIMATIC NET已供应多于400,000个节点，遍布世界各地，用于严酷的工业环境，包括有高强度电磁干扰的区域。 工业以太网络的构成 一个典型的工业以太网络环境，有以下三类网络器件： 网络部件 连接部件： FC快速连接插座 ELS(工业以太网电气交换机) ESM(工业以太网电气交换机) SM(工业以太网光纤交换机) MC TP11(工业以太网光纤电气转换模块) 通信介质：普通双绞线，工业屏蔽双绞线和光纤 SIMATIC PLC控制器上的工业以太网通讯外理器。用于将SIMATIC PLC连接到工业以太网。 PG/PC上的工业以太网通讯外理器。用于将PG/PC连接到工业以太网。 工业以太网重要性能 为了应用于严酷的工业环境，确保工业应用的安全可靠，SIMATIC
工业以太环网设计方案 1.1 概述 掌石沟煤业是基本实现机械化生产，具有复杂生产系统的矿井，为提高矿井的生产效率，对矿井综采工作面、顺槽胶带、主运输系统、通风机房、井下变电所等环节实施统一操作、集中监控、统一调度。各矿综合自动化系统，根据管控一体化思想，以三层网络为基础，结合自动化、信息、计算机、网络、通讯的新理论和技术，采用世界先进的自动化产品、网络产品和工业控制软件、数据库软件，将煤矿生产、管理的各个环节，统一在一个网络平台上，形成一个统一、完整的有机整体，使其在系统结构、网络通讯、自动化覆盖范围方面处于同类矿井的领先水平。 1.1.1 设计综述 掌石沟煤业综合自动化控制网络系统的建设应遵循数字化、高速化、智能化、标准化、安全可靠、易扩充升级的原则进行设计，同时充分考虑公司综合自动化系统总体规划和综合自动化系统网络建设的现状。 对于掌石沟煤业工业综合自动化平台网络系统，在井上和井下设置的高速以太环网，主链路采用千兆光纤。在核心层采用千兆工业以太网技术，通过千兆链路将各环网的交换设备连接到网络系统的核心层次，同时具备高冗余性能。 各环网结点主要是连接结点交换机附近的工业设备，以达到控制和信息采集的目的信息层：建设信息管理网，采用标准TCP/IP协议和以太网技术。实现矿区各个管理部门的网络连接，实现人、财、物以及工程项目管理的综合自动
化，能对煤炭的生产状况进行实时监视,为管理决策提供依据。 控制层：建设综合自动化控制网，采用工业以太环网+现场工业总线来实现，实现将井上和井下区域控制器和设备监控站所采集的信息和控制信号传送给有关系统。 设备层：在设备控制层主要是煤矿各专业控制子系统。 1.2 控制层网络设备的技术与产品选型 本方案将采用基于以太网TCP/IP的工业以太网技术，传输介质采用层绞式矿用阻燃型光缆，网络结构采用基于光纤工业以太网的环形架构。 1.2.1 技术选择 现代煤矿的生产监控管理系统中往往使用到多家厂商提供的多种不同类型的设备，为了达到方便管理，保证系统运行稳定的目的，必须选择一个开放的通信平台，并将各种不同类型设备的通信统一到这一标准通信平台之上。为保证良好的兼容性和可扩充性，建议使用以太网TCP/IP技术作为整个系统的通信标准。如有其他类型的通信格式，如RS232，RS485或其他专用通信接口等等，均可通过协议网关转换为以太网信息包，在IP网络上进行传送。以太网TCP/IP技术具有以下的优势： 随着企业的发展、各种新技术的应用，可以预见，对网络的带宽要求也会越来越高，比如基于网络的视频监控传输应用和井下设备信息数据采集等都需要进行大量数据的传输。以太网技术具有相当高的数据传输速率(目前已有成功案例应用于井下工业环境下的以太网交换机)，能提供足够的带宽；

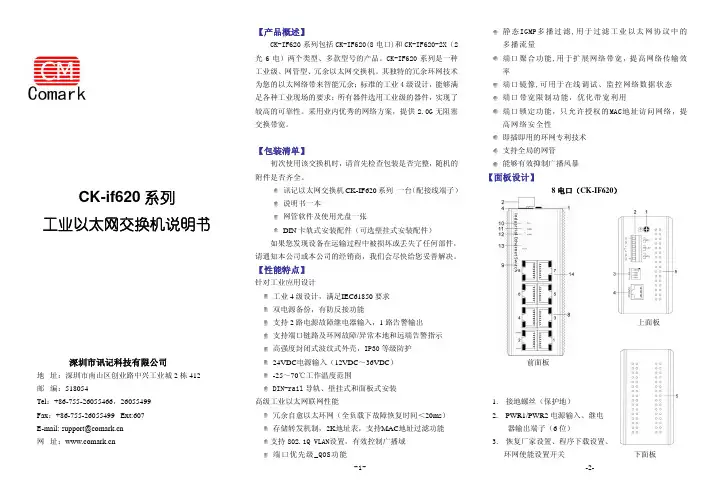

高速公路视频监控系统的Bypass 工业以太网交换机 视频监测系统的网络拓扑结构: 高速公路视频监控系统从分中心采用讯记科技1台28G二层全千兆网管型工业以太网交换机作为主干交换机与7 个站点的28G二层全千兆网管型工业以太网交换机进行环网链接。主干网络拓扑采用千兆光纤CK-RING冗余自愈环网进行数据交换,满负载下故障恢复时间＜20MS。各个站点与多区域接入站点的10口全千兆网管型工业交换机采用千兆光纤CK-RING冗余自愈环网并带Bypass旁路功能的Bypass 工业以太网交换机，支持切换时间100ms内进行数据交换。 高速公路视频监控系统分中心网络设备与各站点网络设备是采用具有多年成熟应用的讯记20口机架式网管工业交换机产品，同时采用高强度IP40防护外壳，工业级EMC设计，支持宽范围冗余电
源输入（100~240V AC/DC）以增加通讯网络的可靠性。工业以太网交换机提供管理功能，可通过Web浏览器、CLI和SNMP进行管理。可以根据业务口需求灵活的进行光电组合。Bypass 工业以太网交换机基于工业安装需求，提供1U机架式或者桌面式两种安装方式。本产品同时采用无风扇、低功耗、工业级设计，-40~85℃工作温度范围，能够满足各种工业现场的要求，提供便捷的以太网通讯解决方案」。 高速公路视频监控系统区域接入站点的导轨式网管Bypass工业以太网交换机采用高强度IP40防护外壳，工业级EMC设计，支持宽范围冗余电源输入（12~48V DC）以增加通讯网络的可靠性。提供管理功能，可通过Web浏览器、CLI和SNMP进行管理。网管Bypass 工业以太网交换机支持2~6个10/100/1000BASE-T(X) RJ45电口和0~4个1000BASE SFP接口，光口支持Bypass旁路功能，可以根据业务口需求灵活的进行光电组合。基于工业安装需求，提供35mm导轨或壁挂式两种安装方式。本产品同时采用无风扇、低功耗、工业级设计，
井下工业以太环网管理规定 井下工业以太环网是我矿全面实现井下工业自动化和信息化整合的基础，是井下各类设备工况信息采集、传输的基础和平台。我矿将在此基础上逐步实现井下电网、皮带运输、轨道运输、采掘设备、煤仓仓位、供排水、供液等系统信息的采集、传输、集成。为保证井下工业以太环网、井下人员定位系统和瓦斯监测监控系统安全、可靠、稳定、高效运行，特制定 本管理规定。 一、井下工业以太环网管理规定 第一条信息中心负责井下工业以太环网的整体规划、设计、延伸、改造、运行维护和管理。 第二条信息中心负责井下工业以太环网相关线路和设备的巡检、保养、维护和管理，发现问题及时组织处理。井下无法处理时，应在8小时内换上备用零件（更换期间应采取相应的安全措施）。 第三条未经信息中心允许，不得私自改变井下工业以太环网及其上运行的其他系统相关线路、设备、 附属设施及其接连关系。 第四条机电工区负责井下工业以太环网及运行系统相关设备电源防爆管理。
第五条井下工业以太环网交换机主要安装在各个采区配电室，设备安全及用电保障由责任单位负责。 布设地点如下表： 第六条井下工业以太环网光缆铺设在大巷和轨道巷中，运输工区负责大巷中光缆线路安全，通风工区负责轨道巷中光缆线路安全。
第七条因生产实际需要井下工业以太环网线路改路、延长或出现其它情况的，由当事单位和信息中心协调，信息中心负责方案的提供及施工组织，相关 单位积极配合。 第八条由于生产施工造成工业以太环网相关线路、设备及附属设施故障影响井下工业以太环网通讯时，由事故单位及时向矿总调和信息中心汇报，由信息中心组织相关人员抢修。 第九条信息中心对工业以太环网线路、设备及附属设施进行巡检或维修时，运输工区和通风工区安 排专人配合。 第十条在井下工业以太环网上运行的相关系统 另行制定管理制度。 二、井下人员定位系统管理规定 第一条信息中心负责井下人员定位系统的整体规划、设计、延伸、改造、运行维护和管理。 第二条在井下工业以太环网上运行的井下人员定位系统相关线路设备由信息中心负责维护和管理。未经信息中心许可，不得私自改变井下人员定位管理系统相关线路、设备、附属设施及其接连关系。
工业以太网网络规划原则 不管“工业 4.0”还是“工业互联网”其技术本质都是自动化与信息化的深度融合。在融合的过程中网络会不断地增长。不断增长的网络复杂度为工业控制网络的设计方法提出了新的挑战。 目前实际工业应用的网络一般由控制工程师成设计，网络性能主要由控制工程师经验决定。但是随着网络复杂度增加，这难以保持高效与可靠。在大规模网络中，如何确定网络性能的瓶颈变得非常的棘手。并且，小规模网络中获取的网络设计经验未必适用于大规模网络。控制工程师设计工业控制网络需要保障网络 QoS 性能，避免工业控制网络的性能成为工业自动化系统性能的瓶颈。 工业以太网技术具有价格低廉、稳定可靠、通信速率高、软硬件产品丰富、应用广泛以及支持技术成熟等优点，已成为最受欢迎的通信网络之一。近些年来，随着网络技术的发展，以太网进入了控制领域，形成了新型的以太网控制网络技术。这主要是由于工业自动化系统向分布化、智能化控制方面发展,开放的、透明的通讯协议是必然的要求。以太网技术引入工业控制领域，其技术优势非常明显。工业以太网制造现在信息的强大性跟控制的快捷性，能够实现快速的串联跟控制，为现代工业制造实现真正意义上的“E网到底”奠定了良好的基础。工业以太网已经被业内认为是未来控制网络的最佳解决方案，
也是当前现场总线中的主流技术（如下图1是工业以太网在工业控制系统的各个层级的应用）。 图1、工业以太网在自动化系统各个层级的应用 在上图中虽然从网络的网络上在自动化系统的各个层级都可以是以太网，但在各个层级上的以太网上运行的协议并不相同，这是由于控制系统的应用决定的。在控制系统的各个层级对传输的数据量、响应时间、传输的频次等的要求如下图2所示。
