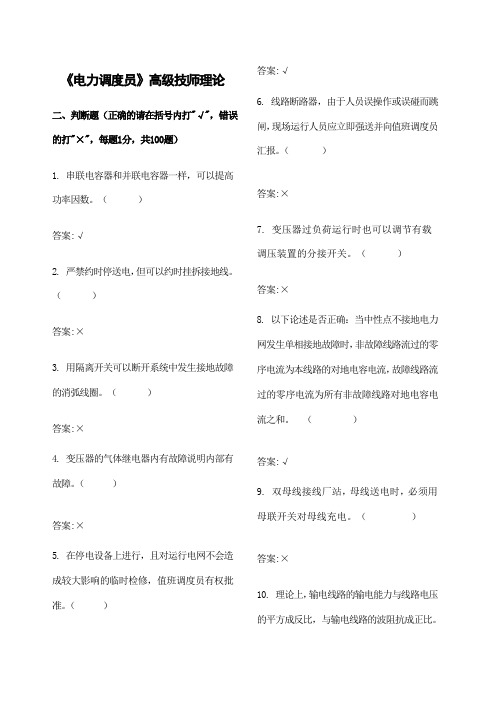

《电力调度员》高级技师理论
二、判断题（正确的请在括号内打"√"，错误的打"×"，每题1分，共100题）
1. 串联电容器和并联电容器一样，可以提高功率因数。（）
答案:√
2. 严禁约时停送电，但可以约时挂拆接地线。（）
答案:×
3. 用隔离开关可以断开系统中发生接地故障的消弧线圈。（）
答案:×
4. 变压器的气体继电器内有故障说明内部有故障。（）
答案:×
5. 在停电设备上进行，且对运行电网不会造成较大影响的临时检修，值班调度员有权批准。（）
答案:√
6. 线路断路器，由于人员误操作或误碰而跳闸，现场运行人员应立即强送并向值班调度员汇报。（）
答案:×
7. 变压器过负荷运行时也可以调节有载调压装置的分接开关。（）答案:×
8. 以下论述是否正确：当中性点不接地电力网发生单相接地故障时，非故障线路流过的零序电流为本线路的对地电容电流，故障线路流过的零序电流为所有非故障线路对地电容电流之和。（）
答案:√
9. 双母线接线厂站，母线送电时，必须用母联开关对母线充电。（）答案:×
10. 理论上，输电线路的输电能力与线路电压的平方成反比，与输电线路的波阻抗成正比。（）
答案:×
11.当线路出现不对称断相时，因为没有发生接地故障，所以线路没零序电流。
（）
答案:×
12.我国超高压输电线路一般都采用三相重合闸，以提高系统运行的稳定水平。为了
提高三相重合闸的成功率，应注意重合闸过程的潜供电流和恢复电压问题。
（）
答案:×
13.叠加原理适用于各种电路。（）
答案:×
14.变压器轻瓦斯保护动作发信，应立即降低变压器负荷，减少变压器发热。（）
答案:×
15.检查线路无电压和检查同期重合闸装置，在线路发生永久性故障跳闸前，检查同期侧重合闸不会动作。（）
答案:√
16.对空线路冲击时，冲击侧高频保护允许单侧投入。（）
答案:√
17.线路热备用时相应的二次回路不需要投入。（）
答案:×
18.把电容器串联在线路上以补偿电路电抗，可以改善电压质量，提高系统稳
定性和增加电力输出能力。（）
答案:√
19.瓦斯保护能反应变压器油箱内的任何电气故障，差动保护却不能。
（）
答案:√
20.在方向比较式的高频保护中，收到的信号做闭锁保护用，叫闭锁式方向高
频保护。（）
答案:√
21.220kV电网正常和解环操作是的电压差不超过10%。( )
答案:√
22.新变压器投入需冲击5次，大修后的变压器需冲击3次。（）答案:√
23.新安装的电流互感器极性错误会引起保护装置误动作。（）
答案:√24.变压器停送电操作时，其中性点一定要接地是为了满足零序保护的要求。
（）
答案:×
25.由于自耦变压器短路阻抗较小，其短路电流较普通变压器大，因此在必要时需要
采取限制短路电流的措施。（）
答案:√
26.《电力监管条例》中规定电力监管的原则是：电力监管应当依法进行，并遵循公
开、公正、效率的原则。（）
答案:√
27.安控装置动作后，运行值班人员应做好记录，自行恢复跳闸开关后向值班调度员
汇报。（）
答案:×
28.改善电力系统稳定性的措施是在励磁系统中加装PSS 装置。（）
答案:√
29.当直流发生接地时可以在二次回路上工作。（）
答案:×
30.电压互感器停电，只需将高压侧断开即可。（）
答案:×
31.所有特大、重大和一般事故，无论原因和责任归属，均应中断事故发生单位的安
全纪录（）
答案:×
32.无载调压变压器可以在变压器空载运行时调整分接头。（）
答案:×
33.只要一次设备相序和相位正确，就可以保证正确的并列。（）
答案:×
34.当变压器运行电压超过额定值的10%时，会引起变压器过励磁，造成变压器发热。
（）
答案:√
35.发电机并网运行前，升压变中性点必须直接接地。（）
答案:√
36.电网运行遇有危及人身及设备安全的情况时，发电厂、变电站的运行值班单位的
值班人员可以按照有关规定处理，处理后应当立即报告有关调度机构的值班人员。（）
答案:√
37.在变压器内部发生不对称故障时，差动电流中产生较大的二次谐波分量，使变压
器微机纵差保护被制动，直至二次谐波分量衰减后，纵差保护才能动作。
（）
答案:√
38.发电机的频率特性曲线与负荷的频率特性曲线的切点所对应的频率称为临界频
率。（）
答案:√
39.电磁波沿线路单方向传播时，行波电压与行波电流绝对值之比称为波阻抗。其值
为单位长度线路电感与电容之比的平方根。（）
答案:√40.变压器运行时，一次侧在额定电压下变压器所消耗的功率。其近似等于铁损。
（）
答案:√
41.在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率
出现。（）
答案:√
42.平行架设的两回三相架空输电线路中通过方向相同的零序电流时，第一回路的任
意两相对第三相的互感产生助磁作用,第二回路的所有三相对第一回路的第三相的互感产生助磁作用。（）
答案:√
43.部分GIS设备利用开关母线侧接地刀闸代替线路接地刀闸作线路操作接地者，施
工时控制开关手柄应悬挂“禁止分闸，线路有人工作”的标示牌。（）答案:×
44.220千伏联络线事故跳闸选择强送端时应避免在单机容量为30万千瓦及以上大型
机组所在母线进行强送。（）
答案:×
45.环网内有变压器时，则合环操作一般允许角度差是≤15度。（）
答案:×
46.一般情况下变压器油枕容量约为变压器油的8％－10％。（）
答案:√
47.自耦变压器与普通变压器不同之处在于自耦变压器的电源通过变压器的容量是由
两个部分组成：即一次绕组与公用绕组之间电磁感应功率，和一次绕组直接传导
的传导功率。（）
答案:√
48.大小电流联切装置是为了解决与系统联系薄弱地区的正常受电问题，在主要变电
站安装切负荷装置，当小地区故障与主系统失去联系时，该装置动作切除部分负荷，以保证区域发供电的平衡，也可以保证当一回联络线掉闸时，其它联络线不过负荷。（）
答案:×
49.切机装置的作用是保证故障载流元件不严重过负荷；使解列后的电厂或小地区频
率不会过高，功率基本平衡，以防止锅炉灭火扩大事故；可提高稳定极限。
（）
答案:√
50.继电保护必须满足稳定性、可靠性、灵敏性、快速性。（）
答案:×
51.调相机调压、发电机调压、静止补偿器调压都属于集中调压。（）
答案:√
52.变压器油在变压器内起冷却、绝缘、防氧化的作用。（）
答案:×
53.线路距离保护的动作和选择性取决于本地测量阻抗、方向、电流与被保护区段参
数的比较结果。（）
答案:×
54.在原边侧加零序电压,变压器副边绕组中会有零序电流的接线是YN,d或YN,yn。
（）答案:√
55.电力生产的主要特点有实时性、快速性、随机性、连续性。（）
答案:√
56.所谓进相运行调压是指发电机工作在欠励磁运行状态，发电机此时发出有功、吸
收无功。（）
答案:√
57.系统发生事故时，值班人员应迅速正确地向值班调度员报告发生的时间、现象、
（设备名称和编号、继电保护动作情况、跳闸断路器）及频率、电压、潮流的变化。
答案:
58.运行中的变压器瓦斯保护，当现场进行注油和滤油工作时，重瓦斯保护应用“跳
闸”位置改为“信号”位置运行。（）
答案:√
59.与无穷大电网并联运行的同步发电机，当增加有功功率输出，而保持无功功率输
出不变，此时功角δ增大，励磁电流减小。（）
答案:×
60.双母线接线的变电站，当线路故障开关拒动，失灵保护动作同时跳开母联开关和
失灵开关所在母线的其他出线开关。（）
答案:×
61.电压速断保护的接线方式必须采用两相三继电器式。（）
答案:×
62.两个系统同期并列，频率必须调整到一致，最大允许误差为0、2Hz。（）
答案:×
63.发电机组低负荷运行时，在节流式调节中，前汽缸由于蒸汽集中在一个方向而造
成汽缸加热不均匀，这样汽机的胀差将增大。（）
答案:√
64.重合闸后加速是当线路发生永久性故障时，启动保护不带时限动作，再次断开断
路器。（）
答案:√
65.可以带电用刀闸拉、合空载变压器、空载线路、并联电抗器及500kV GIS 设备短
引线。（）
答案:×
66.操作前要认真核对现场一、二次设备状态和停送电要求，将核对要求写入操作票。
（）
答案:√
67.消弧线圈的投入、退出由变电站值班员决定。（）
答案:×
68.当变电站接地信号（光字牌）发出时，可以判断为单相接地。（）
答案:×
69.用隔离开关可以断开系统中发生接地故障的消弧线圈。（）
答案:×
70.对空载变压器送电时，由于构不成电流回路通道，因此不会产生太大电流。
( )
答案:×71.电力系统的电压特性主要取决于各地区的有功和无功供需平衡，与网络结构无关。
( )
答案:×
72.所有备用状态的一次设备，其保护可以不投入。( )
答案:×
73.全电缆线路必须投入重合闸。（）
答案:×
74.电压、频率、波形畸变率是电能质量的三个主要指标。（）
答案:√
75.线路检修工作，值班调度员直接向线路工作负责人下达开工令。（）答案:√
76.地调和地调之间的调度管辖范围划分由省调确定，县调和县调之间的调度管辖范
围划分由相应地调确定。（）
答案:√
77.调度对象同时接到两级调度相互矛盾的调度指令时，应执行最高一级调度的调度
指令，受令人将执行情况分别汇报两级调度的值班调度员。（）
答案:×
78.除调度机构负责人和上级领导外，任何单位和个人不得直接要求值班调度员发布
调度指令。（）
答案:×
79.变电站应达到无人值班的必备条件即可试行无人值班。（）
答案:×
80.值班调度员有权根据系统运行情况调整本调度机构下的日发电、供电调度计划。
（）
答案:√
81.各级调度机构应会同有关部门制定拉闸限电序位表，并报本级政府主管部门批准
后执行，如果自报送之日起，30日内没有批复，调度机构即科按上报的序位表执行。（）
答案:√
82.110kV及以下电压监测点有相应调度机构按有关规定进行设置与统计，但是是由
上级主管部门考核。（）
答案:√
83.并网调度协议应在购售电合同之前签订。（）
答案:×
84.一、二次设备不能同步投运的新设备能接入系统运行。（）
答案:×
85.线路故障跳闸后，值班人员应在1小时内向值班调度员汇报故障录波器装置及保
护装置测距数据。（）
答案:√
86.在操作过程中，运行值班人员如听到调度电话铃声，应暂停操作，迅速接听电话。
（）
答案:√
87.开关热备用的定义是指开关断开，二开关两侧刀闸在合上位置。（）
答案:×88.一个10kV变比为200/5，容量是6V A的电流互感器，它可带10MΩ的负荷。
（）
答案:×
89.交流电的有效值是指同一电阻在相同时间内通过直流电和交流电产生相同热量，
这时直流电流数值就定为交流电流的有效值。(
答案:√
90.当送电线路故障跳闸而重合闸未动作,可不经调度同意,立即手动重合一次。
( )
答案:√
91.在实际运行中，三相线路的对地电容，不能达到完全相等，三相对地电容电流也
不完全对称，这时中性点和大地之间的电位不相等，称为中性点出现位移。
（）
答案:√
92.我国电流互感器一次绕组和二次绕组是按加极性方式缠绕的。（）
答案:×
93.电压互感器的互感比和匝数比完全相等。（）
答案:×
94.在零初始条件下，刚一接通电源瞬间，电感元件相当于短路。（）
答案:√
95.在关于500kV高压电抗器操作的描述中“拉合高压电抗器倒闸应在线路检修状态
下进行”的表述是正确的。（）
答案:√
96.电力系统中绝缘配合的目的是确定设备的试验电压值。（）
答案:×
97.变压器一次侧接110kV线路，二次侧接10kV线路，该变压器分接头工作在+2.5%，
则实际变比为112.75/11kV。（）
答案:×
98.无限长无损耗传输线任意处的电压在相位上超前电流0度。（）
答案:√
99.变压器的重瓦斯保护和差动保护之一动作跳闸，经发电厂或电业局总工批准方可
试送，有条件、必要时可先进行零起升压。（）
答案:√
100.系统振荡超过3分钟任未消除，值班调度员根据情况，选择适当解列点将系统解列。（）
答案:√
三、简答题（请填写答案，每题5分，共20题）
1. 事故发生时，事故单位值班人员应准确、及时、扼要地向值班调度人员报告哪些事故情况？
答：
1）开关跳闸情况(开关名称、编号、跳闸时间)；
2）保护、自动装置动作情况；
3）频率、电压和负荷潮流变化情况及设备状况；
4）有关事故的其它现象。
2. 变压器并联运行变比不等有何后果？
答：当变压比不同时，变压器二次侧电压不等，并列运行的变压器将在绕组的闭合回路中引起均衡电流的产生，均衡电流的方向取决于并列运行变压器二次输出电压的高低，其均衡电流的方向是从二次输出电压高的变压器流向输出电压低的变压器。该电流除增加变压器的损耗外，当变压器带负荷时，均衡电流叠加在负荷电流上。均衡电流与负荷电流方向一致的变压器负荷增大；均衡电流与负荷电流方向相反的变压器负荷减轻。
3. 电网中,允许用刀闸直接进行的操作有哪些？
答：
1）系统无接地故障时，拉、合电压互感器。
2）无雷电时，拉、合避雷器。
3）拉、合220kV及以下空载母线，原则上不进行500kV刀闸拉、合母线操作。
4）拉、合变压器中性点接地刀闸。如中性点上有消弧线圈，应在系统没有接地故障时进行。
5）拉、合经开关或刀闸闭合的旁路电流（在拉、合经开关闭合的旁路电流时，应先将开关操作电源退出）。
6）拉、合3/2接线方式的母线环流（应采用远方操作方式，解环前应确认环内所有开关在合闸位置）。
4. 变压器并联运行短路电压不等有何后果？
答：按变压器并列运行的三个条件并列运行的变压器容量能得到充分利用，当各
台并列运行的变压器短路电压相等时，各台变压器复功率的分配是按变压器的容量的比例分配的；若各台变压器的短路电压不等，各台变压器的复功率分配是按变压器短路电压成反比例分配的，短路电压小的变压器易过负荷，变压器容量不能得到合理的利用。
5．输电线路过载时应采取哪些措施?
答：
1）如果受端有发电机组，通知用户或者电厂将发电机开出，或者启用自备发电机组，减少线路输送功率。
2）如果受端没有发电机组，通知相应用户限电，或者对部分用户拉闸限电，减少线路输送功率。
3）改变系统运行方式，调整系统潮流分布，将过载线路的部分负荷转移走。
4）送端系统的发电厂降低有功出力，并提高电压，频率调整厂应停止调频率，并可利用适当降低频率运行，以降低线路的过负荷。
6. 系统电压调整的常用方法有几种？
答：系统电压的调整必须根据系统的具体要求，在不同的厂站采用不同的方法，常用电压调整方法有以下几种：
1）增减无功功率进行调压，如发电机、调相机、并联电容器，并联电抗器调压。
2）改变有功功率和无功功率的分布进行调压，如调压变压器、改变变压器分接头调压。
3）改变网络参数进行调压，如串联电容器、投停并列运行变压器、投停空载或轻载高压线路调压。
特殊情况下有时采用调整用电负荷或限电的方法调整电压。7. 电网解环操作应注意哪些问题？
答：应检查解环点的有功及无功潮流，确保解环后电网电压质量在规定范围内，潮流变化不超过电网稳定、设备容量等方面的控制范围和继电保护、安全自动装置的配合；解环前后应与有关方面联系。
8. 调度员在拟定操作票前，应充分考虑哪些问题？
答：
1）对电网的运行方式、有功出力、无功处理、潮流分布、频率、电压、电网稳定、通信及调度自动化等方面的影响。
2）对调度管辖范围以外设备和供电质量有较大影响时，应预先通知相关单位。
3）继电保护、自动装置是否配合，是否需要改变。
4）变压器中性点接地方式是否负荷规定。
5）线路停送电操作要注意线路上是否有“T”接负荷。
6）并列操作要注意防止非同期。
9. 电网合环运行应具备哪些条件？
答：
1）相位应一致。如首次合环或检修后可能引起相位变化，必须经测定证明合环点两侧相位一致。
2）如属于电磁环网，则环网内的变压器接线组别之差为零；特殊情况下，经计算校验继电保护不会误动作及有关环路设备不过载，允许变压器接线差30度进行合环操作。
3）合环后环网内各元件不致过载。
4）各母线电压不应超过规定值。
5）继电保护与安全自动装置应适应环网运行方式。
6）稳定符合规定的要求。
10. 新线路送电进行全电压冲击合闸的目的是什么？
答：新线路第一次送电进行全电压合闸，其目的是利用操作过电压来检验线路的绝缘水平。空载线路操作过电压的大小与系统容量及参数、运行方式、断路器的开断性能、中性点接地方式及操作方式有关，以线路最高运行相电压的倍数表示。
如果线路的绝缘水平为达到设计要求，就会被操作过电压击穿而暴露。因此，全电压冲击合闸是新线路竣工投产的验收项目之一。一般冲击3-5次正常，线路即可投入运行。
11. 系统振荡事故与短路事故有什么不同？
答:电力系统振荡和短路的主要区别是:
振荡时系统各点电压和电流值均作往复性摆动,而短路时电流、电压值是突变的。
此外,振荡时电流、电压值的变化速度较慢,而短路时电流、电压值突然变化量很大。
振荡时系统任何一点电流与电压之间的相位角都随功角的变化而改变；而短路时,电流与电压之间的角度是基本不变的。
振荡时系统三相是对称的；而短路时系统可能出现三相不对称。
12. 简述220千伏线路保护的配置原则是什么？
答：对于220千伏线路,根据稳定要求或后备保护整定配合有困难时,应装设两套全线速动保护。接地短路后备保护可装阶段式或反时限零序电流保护,亦可采用接地距离保护并辅之以阶段式或反时限零序电流保护。相间短路后备保护一般应装设阶段式距离保护。13. 单侧电源送电线路重合闸方式的选择原则是什么?
答：
1）在一般情况下,采用三相一次式重合闸。
2）当开关遮断容量允许时,在下列情况下可采用二次重合闸:
a)由无经常值班人员的变电所引出的无遥控的单回线路；
b)供电给重要负荷且无备用电源的单回线路。
3）如采用二次重合方式,需经稳定计算校核,允许使用重合闸
14. 运行人员在执行调度命令时发生疑问应如何处理？
答：接受调度指令的调度系统值班人员认为所接受的调度指令不正确或执行调度指令将危及人身、设备及系统安全的，应当立即向发布调度指令的值班调度员提出意见，由其决定该指令的执行或者撤销。发布该指令的值班调度员决定执行时，接受调度指令的值班人员必须立即执行。
15. 哪些情况下操作调度员可以不用填写操作票，但应录音并做好记录？
答：
1）事故及紧急异常处理。
2）发电厂开停机炉、加减出力。
3）拉闸限电。
4）单独投退继电保护（包括重合闸）。
5）投退低压电抗器、低压电容器。
6）投退AGC、PSS、A VC、VQC、一次调频功能。
16. 在调度运行中，各级调度之间出现需要借用旁路开关的情况时，应如何联系？
答：
1）借用旁路开关的值班调度员主动征得管辖该开关的值班调度员同意，进行开关调度关系转移，并明确预计借用期限。
2）管辖旁路开关的值班调度员，将调度关系转移情况通知开关操作单位值班人员，由借用该开关的值班调度员下达全部操作指令。
3）借用开关的值班调度员在该开关使用完毕转为备用或事先商定的方式后，归还给管辖该开关的值班调度员，恢复原调度关系。
17. 系统中的一切正常操作，应尽可能避免在哪些时间进行？
答：1）交接班时；
2 ）雷雨、大风等恶劣天气时；
3）电网发生异常及事故时；
4 ）电网高峰负荷时段。
事故处理或需要立即改善系统不正常运行状况的操作，应及时进行，必要时应推迟交接班。
18. 对于不按调度指令用电和发电的，调度员可以采取哪些措施？
答：
1）对于不按调度指令用电者，值班调度员应予以警告；
2）经警告拒不改正的，值班调度员可以根据电力系统安全的需要，下令暂时部分或全部停止向其供电。
3）对于不按调度指令发电者，值班调度员应予以警告；经警告拒不改正的，值班调度员可以根据电力系统安全的需要，经请示调度机构负责人同意后，下令暂时停止其部分或全部机组并网运行。
4）对于不满足并网条件的发电企业、地方电网，调度机构可以拒绝其并网运行。
5）擅自并网的，可下令其解列。
19. 简述查找二次系统直流接地的一般操作步骤？
答:根据运行方式、操作情况、气候影响进行判断可能接地的处所,采取拉路分段寻找处理的方法,以先信号和照明部分后操作部分,先室外部分后室内部分为原则。在切断各专用直流回路时,切断时间应尽量短,不论回路接地与否均应合上。当发现某一专用直流回路有接地时,应及时找出接地点,尽快消除。
20. 对于用于双母线（含双母分段）接线方式，解释操作命令：“将XX kV母线倒为
标准运行方式”？
答：
1)取下相应母联开关的直流操作保险，母线保护相应配合
2)将母线上所有不符合调度部门规定的标准运行方式的开关倒至规定的母线
上运行（热备用），操作运行开关倒母线时，注意开关的母线侧刀闸应采取
先合后拉（即先合上将运行的母线侧刀闸，后拉开原运行的母线侧刀闸）的
操作顺序
3)倒母线完成后，给上相应母联开关的直流操作保险，母线保护相应配合
2.计算图示辐射网潮流。已知，
,MVA j S 5060~3+=，求1~
S 和
。
解答：设kV U 1103=，先由线路末端向始端求功率分布：
)(07.5826.61)165.2(110
50605060~
2
222MVA j S +=++++=
)(88.118)110
5.2501660()11016505.260110(2
22kV U =?-?+?+?+
=
)(14.0057.010)104(88.118~
622MVA j j S y -=?-=?-
)(93.57317.6114.0057.007.5826.61~
~~222
MVA j j j S S S y +=-++=?+='
)
(96.6292.61)102.1(88.11893.57317.6193.57317.61~
2
221MVA j j j S +=++++=
再有线路始端向末端求电压分布：
)
(27.115)121
2.196.621092.61()1211096.622.192.61121(2
22kV U =?-?+?+?-
=
01
223.282
.512149
.4=-=-tg δ
)
(13.106)27
.1155.207.581626.61()27.1151607.585.226.6127.115(2
23kV U =?-?+?+?-
=
01
391.339
.927.11524
.7=-=-tg δ
所以
3. 某电力系统中，一半机组的容量已经完全利用；占总容量1/4的火电厂尚有10%备用容量，其单位调节功率为16.6；占总容量1/4的火电厂尚有20%备用容量，其单位调节功率为25；系统有功负荷的频率调节效应系数D K 1.5*
=。试求：(1) 系
统的单位调节功率(2)负荷功率增加5%时的稳态频率f 。(3)如频率容许降低0.2Hz ，
系统能够承担的负荷增量。 解 (1)计算系统的单位调节功率
令系统中发电机的总额定容量等于1，可算出全部发电机组的等值单位调节功率
G K 0.500.2516.6+0.252510.4*=?+??=
系统负荷功率
()()D P 0.50.251-0.1+0.251-0.20.925=+??=
系统备用系数
r k 1/0.9251.081==
于是
r G D K k K K 1.08110.4+1.5=12.742***=+=?
(2) 系统负荷增加5%时的频率偏移为
30.05
12.742f 3.92410P K -***
??=-=-=-?
一次调整后的稳态频率为
f=50-0.00392450Hz=49.804Hz
?
(3)频率降低0.2Hz ，即
f 0.004*?=-，系统能够承担的负荷增量
()2
12.7420.004 5.09710P K f -***
?=-?=-?-=?或
5.097%P ?=
4. 已知某水电厂有两台机组，其耗量特性为：
21110.01 1.520Q P P =++ 2
2220.015210Q P P =++
两台机组的额定容量均为100MW ，它们可发有功功率上、下限分别为：
1min 20G P MW = 1max 100G P MW = 2min 20G P MW = 2max 100G P MW =。
试求当电厂负荷为120MW 时，两台机组应该如何经济分配负荷？ 解：先求两台机组的微增率：
1110.02 1.5dQ P dP =+，2
22
0.032dQ P dP =+ 根据等耗量微增率准则有：10.02 1.5P +=20.032P +
因12120P P MW +=，解两方程式，得182P MW =，238P MW = 通过检验可知，两台发电机组的功率分配方案均在各自发电功率以内，故采用此
分配方案时，最为经济。 5. 图所示输电系统，在
f
点发生接地短路，试绘出各序网络，并计算电源的组合电
势∑E 和各序组合电抗∑1X 、∑2X 和∑0X 。已知系统各元件参数如下： 发电机
G ：50MW ，
8.0cos =?，15.0=''d X ，18.02=X ，08.11=E 变压器T -1、T -2：60MV A ，V s %=10.5，中性点接地阻抗Ω=22n
x
负荷线路L ：50km ，km x /4.01
Ω=，103x x =
解 （1）各元件参数标幺值计算。 选取基准功率B S =100MV A 和基准电压av B V V =，计算各元件的各序电抗的标
幺值，计算结果标于各序网络图中。 发电
机
：
24
.08
.0/5010015.01
=?=G X 288.08
.0/50100
18.02=?
=G X
变压器T -1、T -2：175.060
1001005.102
1
=?==T T X X 中性点接地阻抗:607.137
100
222
=?
=n x 负荷LD ：815
100
2.11
=?=LD X 333.21510035.02
=?=LD X 输电线
路
L
：
461.137
100
4.0502
1=?
?=L X 383.4416.130=?=L X
（2）制订各序网络
正序和负序网络不包括中性点接地电抗和空载变压器T -2，因此，正序和负序网络中包括发电机G 、变压器T -1、负荷LD 以及输电线路L ,如图7-17（b ）和7-17（c ）所示。由于零序电流不流经发电机和负荷，因此，零序网络中只包括变压器T -1、T -2和输电线路L ，如图7-17（d ）所示。
（3）网络化简，求组合电势和各序组合电抗。
由图7-17（b ）可得05.18
24.0808.1=+?=∑E
869.1461.1175.0)8//24.0(1=++=∑X
由图7-17（b ）和图7-17（c ）可得
892.1461.1175.0)333.2//288.0(2=++=∑X
172.0175.0//)383.4821.4175.0(0=++=∑X
6. 某网络等值电路图如图，求解1S &和1
U 。
线路末端的电纳中的无功功率：4
2
0.5101100.605(var)Q M -?=??=
线路末端的负荷为：20100.605209.395()l
S j j j MVA =+-=+& 线路的电压损耗为：20
59.39515
2.19()110
U KV ?+??==
线路首端的电压为：1110 2.19112.19()U KV =+= 线
路
阻
抗
中
损
耗
的
功
率
为
：
22
2
209.395(515)0.2020.606()110
S j j KVA +?=+=+ 线路首端电纳中无功功率为：4
2
'0.510112.190.629(var)Q M -?=??=
线路首端的功率为：
1
209.3950.2020.6060.62920.2029.372()S j j j j MVA =+++-=+& 7. 某降压变电所的变压器参数及负荷如下图所示，最大负荷时，高压侧母线电压为114kv ，最小负荷时为116kv ；低压侧母线电压允许变压范围为10—11kv 。求变压器的分接头位置？并检验所选择的分接头是否合适？
解：最大负荷时，变压器二次侧电压折算到高压为：
'2max 2.8 2.51550
114107.36114
U KV ?+?=-
=
最小负荷时，变压器二次侧电压折算到高压侧为：
'2min 10 2.5750
116112.77116
U KV ?+?=-
=
如果要求最大负荷时的二次侧母线电压不得低于10KV ，则分接头位置应为：
max 10.5
107.36112.7310
t U KV =?
= 如果最小负荷时的二次侧母线电压不得高于11KV ，则分接头位置应为：
min
10.5
112.77107.6411t U KV =?=
取算术平均值：1
(112.73107.64)109.692
t U KV =+=
选择最近的分接头110KV ，此时最大负荷和最小负荷时变压器二次侧母线实际电压分别为：
2max
10.5107.3610.248110U KV =?= 2min 10.5
112.7710.76110U KV
=?=
由此可知，实际电压均不超过范围，所以选择的分接头是合适的。
8. 有一三相对称负载，每相的电阻R =8Ω，感抗X L =6Ω，如果负载接成星形，接到
U L =380V 的三相电源上，求负载的相电流和线电流。
解：因为负载接成星形，所以每相负载上承受的是相电压，已知U L =380V ，所以
U ph =
3
380
3=L U ≈220V
每相负载的阻抗为
Z=222268+=+L X R =10（Ω）
流过每相负载的电流为
I ph =
)(2210
220
A Z
U ph ==
）
因为负载是星形连接，所以线电流等于相电流
即 I L =I ph =22（A ）
电网调度运行人员试题库 一、名词解释： 1、主保护：满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。 2、高频闭锁距离保护：利用距离保护的启动元件和距离方向元件控制收发信机发出高频闭锁信号，闭锁两侧保护的原理构成的高频保护。 3、二次设备：是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。 4、重复接地：将零线上的一点或多点，与大地进行再一次的连接叫重复接地。 5、距离保护：是利用阻抗元件来反应短路故障的保护装置。因阻抗元件反应接入该元件的电压与电流的比值（U/I=Z），即反应短路故障点至保护安装处的阻抗值，而线路的阻抗与距离成正比，所以称这种保护为距离保护或阻抗保护。 6、零序保护：在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电量构成保护接地短路的继电保护装置统称为零序保护。零序电流保护就是常用的一种。 7、后备保护：是指当某一元件的主保护或断路器拒绝动作时，能够以较长时限（相对于主保护）切除故障元件的保护元件。 8、高频保护：就是故障后将线路两端的电流相位或功率方向转化为高频信号，然后利用输电线路本身构成一高频电流通道，将此信号送至对端，以比较两端电流相位或功率方向的一种保护。 9、电力系统安全自动装置：是指防止电力系统失去稳定和避免电力系统发生大面积停电的自动保护装置。 10、电力系统事故：是指电力系统设备故障或人员工作失误，影响电能供应数量和质量并超过规定范围的事件。 11、谐振过电压：电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源下，会产生串联谐振现象，导致系统某些元件出现严重的过电压。 12、断路器失灵保护：当系统发生故障，故障元件的保护动作而断路器操作失灵拒绝跳闸时，通过故障元件的保护作用于本变电站相邻断路器跳闸，有条件的还可以利用通道，使远端有
《电力调度员》高级技师理论 二、判断题（正确的请在括号内打"√"，错误的打"×"，每题1分，共100题） 1. 串联电容器和并联电容器一样，可以提高功率因数。（）答案:√ 2. 严禁约时停送电，但可以约时挂拆接地线。（） 答案:× 3. 用隔离开关可以断开系统中发生接地故障的消弧线圈。（）答案:× 4. 变压器的气体继电器内有故障说明内部有故障。（）答案:× 5. 在停电设备上进行，且对运行电网不会造成较大影响的临时检修，值班调度员有权批准。（） 答案:√ 6. 线路断路器，由于人员误操作或误碰而跳闸，现场运行人员应立即强送并向值班调度员汇报。（） 答案:× 7. 变压器过负荷运行时也可以调节有载调压装置的分接开关。（） 答案:× 8. 以下论述是否正确：当中性点不接地电力网发生单相接地故障时，非故障线路流过的零序电流为本线路的对地电容电流，故障线
路流过的零序电流为所有非故障线路对地电容电流之和。（） 答案:√ 9. 双母线接线厂站，母线送电时，必须用母联开关对母线充电。（） 答案:× 10. 理论上，输电线路的输电能力与线路电压的平方成反比，与输电线路的波阻抗成正比。（） 答案:× 11.当线路出现不对称断相时，因为没有发生接地故障，所以线路没 零序电流。（） 答案:×12.我国超高压输电线路一般都采用三相重合闸，以提高系统运行的 稳定水平。为了提高三相重合闸的成功率，应注意重合闸过程的潜供电流和恢复电压问题。（） 答案:× 13.叠加原理适用于各种电路。（） 答案:× 14.变压器轻瓦斯保护动作发信，应立即降低变压器负荷，减少变压器发热。（） 答案:× 15.检查线路无电压和检查同期重合闸装置，在线路发生永久性故障跳闸前，检查同期侧重合闸不会动作。（） 答案:√
电网调度考试题 姓名分数 一、填空题（每空1分，共25分） 1、值班调度人员发布操作指令时，发令时间是值班调度人员正式发布操作指令的依据，运行值班人员未得到发 令时间不应进行操作。 2、运行值班人员操作结束后，应汇报已执行项目和结束时间。结束时间是现场操作执行完毕的依据。 3、未经调度机构值班调度人员许可，任何人不得操作该调度机构调度管辖范围内的设备。 4、不得用刀闸拉、合运行中的500KV线路并联电抗器、空载变压器、空载线路。 5、拉、合线路并联电抗器刀闸应在线路检修状态下进行。 6、3/2开关接线方式的母线正常充电操作，不应投入开关充电保护 7、华中电网频率的控制范围：50±0.1Hz，当电网频率超过50±0.2Hz异常频率 8、当电网频率低于49.5 Hz时，发电厂值班员应不待调度指令采用增加发电机出力并短时发挥机组过负荷能力 9、当电网频率超过50.5 Hz时，各电厂应不待调度指令，立即减出力直至机组最低技术允许出力， 10、处于充电状态的500KV线路，末端电压超过560KV时，应设法降低电压，如仍不能降到560KV以下，则拉开线路 开关。 11、当发电机进相运行或功率因数较高，引起失步时，应立即减少发电机有功，增加励磁，以使发电机重新拖入同步， 若无法恢复同步，应将发电机解列后重新并网 12、母线失压后，运行值班人员应不待调度指令将失压母线上的开关全部拉开，并立即报告值班调度员。 13、网调批复的检修工作申请票，应得到网调值班调度人员调度指令后方可开工。 14、网检票在批准开工时间三日内仍未开工的，该检修工作申请票作废。 15、计划检修工期不超过48小时的设备检修，应在批准时间结束6小时前提出申请。 16、母线充电前，应核实母线保护已正常投入 17、当500KV系统母线的运行电压下降为480KV时，运行值班员应不待调度指令按规程自行使用发电机过负荷能力， 使系统电压恢复正常。 18、机组失去励磁而失磁保护拒动，电厂运行值班人员应立即将机组解列 19、安全自动装置动作切机后，不应将被切机组的出力自动转到其他机组 二、设备状态令释义（每题5分，共20分） 1、开关冷备用 答：开关所有安全措施已全部拆除，开及其两侧刀闸均在拉开位置。开关的断路器保护退出状态。对于重合闸按开关配置的，开关的重合闸应在退出状态，对于重合闸由线路保护启动的，开关对应的线路重合闸应退出状态。 2、线路冷备用 答：线路所有安全措施全部拆除，线路两侧刀闸在拉开位置，线路全套保护、远跳及过电压保护、线路高压电抗器全套保护均在投入状态。 3、5012开关由运行转检修 答：拉开5012开关，拉开50121和50122刀闸，退出5012开关的保护及重合闸，合上501217和501227接地刀闸。 4、备用 答：设备处于完好状态，其所有安全措施已全部拆除。随时可以投入运行。 三、简答题（15分） 1、调试对象的主要职责 答：
电力调度员技师考试画图题
电力调度员技师考试画图题
1. 请连接Y0/Δ11的结线方式并绘出高低压侧的电势向量图。 双绕组Y0/Δ-11连接方式： 电势向量图： 2、发电机在停机时，如一相未断开，发电机会发生什么现象？画出发电机另两相开关断口最大电压时的向量图。 答：发电机与系统一相相联，另两相断开将发生异步运行，开关断口最大电压将产生二倍的线电压。向量图如下： 3、请用向量图描述出发电机输出有功功率的表达式：δsin Ξ =d q e X V E P &&&（其中：00∠=V V &，电压超前电流?） δ? V &q E &I &I jX d ?Ξ U B O U A U C U AB U BC U CA u ab u c b c C A B b c a
4、画出有第三绕组的自耦变压器O- Y0/Δ-12-11的接线图和向量图。 答：结线图电势向量图 5、变压器绕组的接线组别常见有那几种？一台双卷三相变压器，其组别为高压 线卷A-X，B-Y，C-Z，低压线卷为a-x，b-y，c-z，请连接Y 0/Δ 11 的结线方式并 绘出高低压侧的电势向量图。 答：电力系统中，变压器常见的连接组别有Y 0/ Δ-11 ，Y/ Δ-11 ，Y/ Y 0-12 ， 三卷变压器的连接方式有Y 0/ Y/ Δ-12-11 ，Y / Y / Y 0-12-12 。也有特殊 的连接方式：如Y /Z曲线连接，和两台单相变压器作为三相降压运行的V/V连接方式。 双卷Y 0/ Δ-11 连接方式：电势向量图： B Bm C Cm c Am b Aa O U B O U A U C U AB U BC U CA u ab u c b c
电力考试试题 一、填空题： 1、《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）适用于运用中的（发、输、变、配电和用户电气） 设备上的工作人员（包括基建安装、农电人员）。 2、所谓运用中的电气设备，系指（全部）带有电压、（一部分）带有电压或一经（操作）即带有电压的电气设备。 3、一个工作负责人只能发给（一张）工作票，工作票上所列的工作地点，以一个（电气连接）部分为限。如施工设备属于同一电压、位于同一楼层，同时停、送电，且不会触及带电导体时，则允许在几个（电气连接）部分使用一张工作票。开工前工作票内的全部安全措施应一次完成。 4、低压带电作业应设（专人）监护。使用有（绝缘柄）的工具，其外裸的导电部位应采取（绝缘）措施，防止操作时相间或相对地短路。工作时，应穿（绝缘鞋）和（全棉长袖）工作服，并戴手套、安全帽和护目镜，站在干燥的（绝缘物）上进行。严禁使用锉刀、金属尺和带有金属物的毛刷、毛弹等工具。 5、何人进人生产现场（办公室、控制室、值班室和检修班组室除外），应（戴安全帽）。 6、工作场所的照明，应该保证足够的（亮度）。在操作盘、重要表计、主要楼梯、通道、调度室、机房、控制室等地点，还必须设有（事故照明）。 7、遇有电气设备着火时，应立即将有关设备的（电源）切断，然后进行救火。 8、凡在离地面（坠落高度基准面）（2m）及以上的地点进行的工作，都应视作高处作业。 9、高处作业必须使用（安全带）（绳），（安全带）（绳）使用前、应进行检查，并定期进行试验。（安全带）（绳）必须挂在牢固的构件上或专为挂安全带用的钢架或钢丝绳上，并不得（低挂高用），禁止系挂在移动或不牢固的物件上［如避雷器、断路器（开关）、隔离开关（刀闸）、电流互感器、电压互感器等支持件上］。 10、高处作业应使用工具袋，较大的工具应固定在（牢固）的构件上，不准随便乱放，上下传递物件应用（绳索栓牢） 传递，严禁上下抛掷。 二、判断题： 1、电气设备停电后（包括事故停电），在未拉开有关隔离开关（刀闸）和做好安全措施前．不得触及设备或进入遮拦，以防突然来电。 2、在发生人身触电事故时，为了抢救触电人，可以不经许可，即行断开有关设备的电源，但事后应立即报告调度和上级部门。 3、工作票应使用钢笔或圆珠笔填写与签发，一式两份，内容应正确、清楚，不得任意涂改。如有个别错、漏字需要修改，应使用规范的符号，字迹应清楚。 4、用计算机生成或打印的工作票应使用统－的票面格式，由工作票签发人审核无误，手工或电子签名后方可执行。 5、工作票一份应保存在工作地点，由工作负责人收执；另一份由工作许可人收执，按值移交。工作许可人应将工作票的编号、工作任务、许可及终结时间记入登记簿。 6、一张工作票中，工作票签发人、工作负责人和工作许可人三者不得互相兼任。工作负责人可以填写工作票。 7、供电单位或施工单位到用户变电站内施工时，工作票应由有权签发工作票的供电单位、施工单位或用户单位签发。8、高压电气设备：对地电压在1000V及以上者；低压电气设备：对地电压在1000V以下者。 9、作业人员对本规程应每年考试一次。因故间断电气工作连续三个月以上者，应重新学习本规程，并经考试合格后，方能恢复正作。 10、经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。 11、高压设备发生接地时，室内不得接近故障点4m以内，室外不得接近故障点8m以内。 1、安全监督人员有权对事故现场进行拍照、录音、录像等，安全监督人员对违反规定，隐瞒事故或阻碍事故调查的行为有权纠正或越级反映。（是） 2、防汛、抗震、防台风等应急预案所需项目，不能作为制定反事故措施计划的依据。（否） 可以做为依据，见《安全工作规定》39条之规定。 3、承包方施工人员在电力生产区域内违反有关规程制度时，发包方（电力企业）安全监督部门可以制止，但不得停止承包方的工作。（否） 可以停止承包方的工作，见《安全工作规定》96条 4、生产性企业的车间可以作为工程的发包方向外发包工程项目。（否） 不能，见《安全工作规定》99条 5、本企业代训工、实习生在从事电力生产有关工作过程中发生的人身伤亡，不统计为电力生产人身伤亡事故。（否）应纳入统计 6、新投产发电设备由于设计单位主要责任造成设备事故，但投运时间已超过一年，应中断该发电单位的安全记录。（是） 7、值班员如发现工作人员违反安全规程或任何危及工作人员安全的情况，应向工作负责人提出改正意见，必要时可暂时停止工作，并立即报告上级。（是） 8、接地线应用多股软裸铜线，其截面应符合短路电流的要求，但不得小于 20 。（否） 9、所有楼梯、平台、通道、栏杆都应保持完整，铁板必须铺设牢固。铁板表面应有纹路以防滑跌。（是） 10、湿手不准去摸触电灯开关以及其他电气设备(安全电压的电气设备除外)。（是） 11、9、因受托方责任造成的设备等其他事故，由委托方负责统计上报，对双方进行相应的考核，受托方无责任的，定为委托方的事故，对委托方进行考核。（是） 12、临时工的安全管理、事故统计、考核与固定职工同等对待。（是） 三、问答题： 1、作业现场的基本条件是什么? 答: 1.2.1作业现场的生产条件和安全设施等应符合有关标准、规范的要求，工作人员的劳动防护用品应合格、齐备；1.2.2经常有人工作的场所及施工车辆上宜急救箱，存放急救用品，并应指定专人经常检查、补充或更换。1.2.3现场使用的安全工器具应合格并符合有关要求；1.2.4各类作业人员应被告知其作业现场和工作岗位存在的危险因素、防范措施及事故紧急处理措施。 2、作业人员的基本条件是什么? 答:1.3.1经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。 1.3.2具备必要的电气知识和业务技能，且按工作性质熟悉本规程的相关部分，并经考成合格。1.3.3具备必要的安全生
《电力调度员》高级技师理论二、判断题（正确的请在括号内打"√"，错误的打"×"，每题1分，共100题） 1. 串联电容器和并联电容器一样，可以提高功率因数。（） 答案:√ 2. 严禁约时停送电，但可以约时挂拆接地线。（） 答案:× 3. 用隔离开关可以断开系统中发生接地故障的消弧线圈。（） 答案:× 4. 变压器的气体继电器内有故障说明内部有故障。（） 答案:× 5. 在停电设备上进行，且对运行电网不会造成较大影响的临时检修，值班调度员有权批准。（）答案:√ 6. 线路断路器，由于人员误操作或误碰而跳闸，现场运行人员应立即强送并向值班调度员汇报。（） 答案:× 7. 变压器过负荷运行时也可以调节有载调压装置的分接开关。（） 答案:× 8. 以下论述是否正确：当中性点不接地电力网发生单相接地故障时，非故障线路流过的零序电流为本线路的对地电容电流，故障线路流过的零序电流为所有非故障线路对地电容电流之和。（） 答案:√ 9. 双母线接线厂站，母线送电时，必须用母联开关对母线充电。（） 答案:×
10. 理论上，输电线路的输电能力与线路电压的平方成反比，与输电线路的波阻抗成正比。（） 答案:× 11.当线路出现不对称断相时，因为没有发生 接地故障，所以线路没零序电流。 （） 答案:× 12.我国超高压输电线路一般都采用三相重合 闸，以提高系统运行的稳定水平。为了提高三相重合闸的成功率，应注意重合闸过程的潜供电流和恢复电压问题。 （） 答案:× 13.叠加原理适用于各种电路。（）答案:× 14.变压器轻瓦斯保护动作发信，应立即降低变压器负荷，减少变压器发热。（）答案:×15.检查线路无电压和检查同期重合闸装置，在线路发生永久性故障跳闸前，检查同期侧重合闸不会动作。（） 答案:√ 16.对空线路冲击时，冲击侧高频保护允许单侧投入。（） 答案:√ 17.线路热备用时相应的二次回路不需要投 入。（） 答案:× 18.把电容器串联在线路上以补偿电路电 抗，可以改善电压质量，提高系统稳 定性和增加电力输出能力。 （） 答案:√ 19.瓦斯保护能反应变压器油箱内的任何 电气故障，差动保护却不能。 （） 答案:√
精选考试类文档，如果您需要使用本文档，请点击下载！ 祝同学们考得一个好成绩，心想事成，万事如意！ 本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！ 2020电力安全工作规程考试试题及答案 第一部分单项选择题 1、带电作业结束后应及时向（D ）汇报 A、工作票签发人 B、工作许可人 C、工作负责人 D、值班调度员 2、带电作业工作负责人在带电作业工作开始前，应与（C ）联系。 A、工作票签发人 B、工作许可人 C、调度值班员
3、等电位作业一般在（B ）kV及以上电压等级的电力线路和电气设备上进行。 A、35KV B、63（66）KV C、110KV D、220KV 4、等电位作业人员沿绝缘子串进入强电场的作业，一般在（B ）kV及以上电压等级的绝缘子串上进行。 A、110 B、220 C、330 D、500 5、等电位作业人员在电位转移前，应得到（A ）的许可。 A、工作负责人 B、工作许可人 C、值班调度员 6、若分裂导线间距小于（B）m，应设法加大距离或采取保护措施。 A、0.3 B、0.4 C、0.5 D、0.6 7、在气温低于零下10℃时，不宜进行高处作业。确因工作需要进行作业时，高处连续工作时间不宜超过（C）h。 A、3 B、2 C、1 D、0.5 8、电容型验电器起动电压试验的试验周期为（C） A、1月 B、1季度 C、1年 9、安全带静负荷试验的试验周期为：（C） A、1月 B、1季度 C、1年 10、10、35kV配电装置的裸露部分在跨越人行过道或作业区时，若导电部分对地高度分别小于（B）m，该裸露部分两侧和底部须装设护网。 A、2.6 、2.8 B、2.7、2.9 C、2.8、3.0 11、户外35KV、110kV高压配电装置场所的行车通道上，车辆（包括装载物）外廓至无遮栏带电部分之间的安全距离分别为（A）m。 A、1.15、1.65（1.75） B、0.7、1.5 C、0.6、1.5 12、如因工作需要变更工作负责人，（C）将变动情况记录在工作票。 A、工作负责人 B、工作票签发人 C、工作许可人 13、当SF6气体钢瓶内压力降至（A）个大气压时，应停止引出气体 A、1 B、2 C、3 14、使用钳形电流表测量高压电缆各相电流时，电缆头线间距离应在(C)mm以上。 A、200 B、250 C、300 15、核相器电阻管泄漏电流试验周期为（B） A、1季度 B、半年 C、一年 16、作业人员对本规程应（）考试一次。因故间断电气工作连续（A ）以上者，应重新学习本规程，并经考试合格后，方能恢复工作。 A、一年3个月 B、半年6个月 C、两年3个月
电网调度运行人员试题库 二、填空题： 1、小接地电流系统中，消弧线圈的三种补偿方式为欠补偿、全补偿、过补偿。小接地电流系统一般以过补偿为补偿方式。 2、发电机的不对称运行一般是在电力系统的不对称运行时发生的。不对称运行对发电机的影响主要是负序电流导致发电机转子发热和振荡，其次是发电机定子绕组可能一相或两相过载。 3、发电机进相运行是指发电机发出有功而吸收无功的稳定运行状态，其定子电流相位超前定子电压相位。 4、发电机的调相运行是指发电机不发有功，主要向电网输送感性无功。 5、负荷的频率静态特性是指负荷随频率的变化而变化的特性。 6、电力系统的负荷是不断变化的，按周期长短和幅度大小，可将负荷分解成三种成分，即微小变动分量、脉动分量、持续分量。 7、电力系统的频率静态特性取决于负荷的频率静态特性和发电机的频率静态特性。 8、电力系统的频率调整需要分工和分级调整，即将所有电厂分为主调频厂、辅助调频厂、非调频厂三类。主调频厂负责全系统的频率调整工作，辅助调频厂负责只有当频率超出某一规定值后才参加频率调整工作，非调频厂在正常时带固定负荷。 9、自动发电控制系统（AGC）的功能与电力系统的频率调整密切相关，它包含了频率的 一、二、三次调整。自动发电控制系统具有三个基本功能：频率的一次调整、负荷频率控制、经济调度控制。 10、电网备用容量包括负荷备用容量、事故备用容量、检修备用容量，总备用容量不宜低于最大发电负荷的20%。 11、表示电力系统负荷的曲线有日负荷曲线、周负荷曲线、年负荷曲线、年持续负荷曲线。 12、周负荷曲线表示一周内每天最大负荷的变化状况，它常用于可靠性计算和电源优化计算。 13、年负荷曲线表示一年内各月最大负荷的变化状况。其特性指标有月不平衡负荷率、季不平衡负荷率和年最大负荷利用小时数。 14、年持续负荷曲线：全年负荷按大小排队，并作出对应的累计持续运行小时数，从最小负荷开始，依次将各点负荷连成曲线。 15、电力系统的调峰是指为满足电力系统日负荷曲线的需要，对发电机组出力所进行的调整。 16、山东电网频率的标准为50Hz，频率不得超过±0.2Hz，在 AGC投运情况下，电网频率按50±0.1Hz控制。电网频率超出50±0.2Hz为异常频率。
《电力调度员》高级技师理论复习题 一、选择题（请将正确答案的代号填入括号内，每题1分，共373题） 1.采用架空明线来传递电信号，易受自然灾害而影响通信质量的通信方式是（）。 A.明线通信 B.电缆通信 C.电力载波通信 D.光纤通信 正确答案：A ；； 2.电力调度遵循（）的原则。 A.统一调度分级管理 B.统一调度统一管理 C.分级调度统一管理 D.分级调度分级管理 正确答案：A ；； 3.10KV线路电容电流超过（）安培要采作消弧线圈补偿。 A.30 B.20 C.10 D.5 正确答案：C ；； 4.当断路器断流容量允许时，给重要负荷供电，其无备用电源的单回线可采用（）方式。 A. 一次重合闸 B. 两次重合闸 C. 不允许重合闸 D. 都不对 正确答案：B ；； 5.若发生低频振荡，可通过调整（）来进行控制。 A.网络结构 B.发电机出力 C.地区电压 D.地区负荷 正确答案：B ；； 6.变压器运行时外加的一次电压可比额定电压高，但一般不高于额定电压的（）。 A. 1 B. 1.1 C. 1.15 D. 1.05 正确答案：D ；； 7.220kV母线配置双套母差保护的厂站，正常时，（）。 A. 双套母差均投跳闸 B. 一套母差投跳闸，另一套母差投信号 C. 一套母差投跳闸，另一套母差停用 D. 双套母差均投信号 正确答案：B ；； 8.在小电流接地系统中发生单相接地时（）。 A.过流保护动作 B.速断保护动作 C.接地告警装置发信 D.低频保护动作 正确答案：C ；； 9.对于同一电容器，两次连续投切中间应断开（）分钟以上。 A.0.5 B. 1 C. 3 D. 5 正确答案：D ；； 10.高压设备的防误闭锁装置不得随意退出运行，停用防误闭锁装置应经（）批准。 A.变电所所长或值长 B.当班值长或当班调度员 C.本单位总工程师 D.值长 正确答案：C ；； 11.（）是研究线路功率是否超稳定极限。 A.静态安全分析 B.动态安全分析 C.暂态安全分析 D.网络安全分析 正确答案：B ；； 12.系统最长振荡周期一般按多少考虑（）。 A.0.5秒 B.1秒 C.1.5秒 D.2秒 正确答案：C ；； 13.当电网发生常见的单一故障时，对电力系统稳定性的要求是（）。 A.电力系统应当保持稳定运行，同时保持对用户的正常供电 B.电力系统应当保持稳定运行，但允许损失部分负荷 C.系统不能保持稳定运行时，必须有预定的措施以尽可能缩小故障影响范围和缩短影响时间 D.在自动调节器和控制装置的作用下，系统维持长过程的稳定运行 正确答案：A ；；
全国2019年10月高等教育自学考试 电力系统远动及调度自动化试题 课程代码：02312 一、填空题(每空1分，共10分) 1.若计算机网内各计算机可互为备用，可提高________。 2.可检出四位错的码，若只用于纠错，可纠正错误位数是________。 3.遥测量乘系数时为提高计算精度，系数应用________。 4.遥信输入电路中的光电耦合器，可使信号源与装置实现________。 5.配电网最重要的经济指标是________。 6.馈电线自动化的控制器一般设有的三种模式是________。 7.水电、火电协调根据的负荷预测类型应是________。 8.RTU中的软件包括多个________。 9.线性码的最小距离等于非零许用码组的________。 10.发电厂中FA用的LAN的监视信息周期应小于________。 二、单项选择题(在每小题的四个备选答案中选出一个正确答案，并将其号码填在题干的括号内。每小题1分，共10分) 11.用12位A/D芯片工作于交流采样方式时，LSB=10mv，模拟电压为-0.01V时，2的补码形式输出的A/D结果( ) A.1000 0000 0001 B.1111 1111 1111 C.0000 0011 1111 D.1111 1100 0000 12.配电网实时网络接线分析应属于( ) A.负荷预测 B.优化调度 C.配电网状态估计 D.网络状态监视 13.对频率f0=50Hz的交流信号采样时，欲使采样间隔的电角度为30°，采样速率fs应为( ) A.5f0 B.10f0 C.24f0 D.12f0 14.调度屏上遥测量的显示属( ) A.巡检 B.选测 C.定测 D.近测 15.同步通信方式特点之一是( ) A.设备简单 B.设备复杂 C.效率低 D.紧急状态 16.电力系统电压超出或低于允许值时，属( ) A.正常状态 B.瓦解状态 C.恢复状态 D.时钟要求低 17.可纠正2位错的循环码，若用于纠错，检错并用方式，欲纠正一位错，可检错位数为( ) A.4位 B.3位 C.2位 D.5位 18.异步通信时每帧的数据位最多的是( ) A.6位 B.3位 C.8位 D.9位 19.故障定位应属( ) A.变电所综合自动化功能 B.自动发电控制功能 C.馈电线自动化功能 D.状态估计 20.波长为0.1m的无线电波属( ) A.短波频段 B.中波频段 C.微波频段 D.长波频段 三、简答题(每小题5分，共40分) 21.电力系统调度自动化基本任务有哪些?
电力职业技能考试 <<电网调度自动化维护员>>技师理论试卷 注意事项：1．答卷前将装订线左边的项目填写清楚。 2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔 。 3．本份试卷共 6 道大题，满分 100 分，考试时间 120 分钟。 一、选择题(请将正确答案的代号填入括号内,每题1分,共20题) 1. 调度自动化系统月平均运行率的运行指标是 A 。 A ）基本要求≥95%，争取≥98%。 B ）基本要求≥95%，争取≥99%。 C ）基本要求≥90%，争取≥95%。 D ）基本要求≥90%，争取≥98%。 2. B 可对SCADA 数据库全部实时信息，以SCADA 数据库固定的数据刷新周期（如5秒）的数据断面，对事故发生前和事故后一定时间段（时间段可调）内的事故全过程进行全面的记录保存；对事故过程进行全场景和全过程的事故追忆反演描述。 A ）事件顺序记录SOE 功能 B ）事故追忆PDR 功能 C ）历史数据存储功能 3. UNIX 操作系统中，删除文件或目录的命令为 B 两大类。 A ）del B ）rm C ）mv D ）mkdir 4. 电力系统状态估计的量测量主要来自 C 。 A ）调度人员 B ）SCADA 系统维护人员 C ）SCADA 系统 D ）拓扑数据 库 5. 调制解调器的接收电平在 B 范围内正常。 A ）0 ~ -40 DBM B ） 0 ~ -20DBM C ） 0 ~ 40DBM D ）0 ~ 20DBM 6. 遥控步骤顺序是 A 。 A ）命令、返校、执行； B ）对象、执行、撤销； C ）执行、命令、返校； D ）撤销、对象、执行； 7. 目前，华北中调调度自动化系统与地区调度自动化系统已全部实现计算机通信，其采用的通讯规约为 C 。 A ）DL 451-91； B ）IEC101； C ）DL 476-92； D ） IEC104 8. B 利用互联网协议将网络分成几个逻辑子网，能将通信数据包从一种格式转换成另一种格式，可以连接不同类型的网络。 A ）网桥 B ）路由器 C ）集线器 D ）交换机 9. 安全区Ⅱ的典型系统包括： C 。 A ）调度生产管理系统（DMIS ）、统计报表系统（日报、旬报、月报、年报）、雷电监测系统、气象信息接入等。 B ）调度自动化系统（SCADA/EMS ）、广域相量测量系统、配电自动化系统、变电站自动化系统、发电厂自动监控系统、安全自动控制系统、低频/低压自动减载系统、负荷控制系统等。 C ）调度员培训模拟系统（DTS ）、水调自动化系统、继电保护及故障录波信息管理系统、电能量计量系统、批发电力交易系统等。 10.调度员潮流模块的电网数据来源为 D 。 A ）SCADA 系统的实时数据； B ）网络拓扑处理过的数据； C ）RTU 设备的原始数据； D ）经过状态估计处理过的熟数据； 11.远动二次回路使用的CT 端子应采用专用电流端子。接入运动设备的信号电缆应采用屏蔽电缆，并应在 C 。 单位 考生姓名 准考证号 考试时间 考评员签名 考评组长签名
一、填空题（150） 1、我们把连接两个电网的输电线路称为联络线。 2、电网是电源和用户之间的纽带，其主要功能就是把电能安全、优质、经济地送到用户。 我们把电力系统中的发电、输电、变电、配电等一次系统及相关继电保护、计量和自动化等二次网络统称为电力网络，俗称电网。 3、纯电感电路中，电压相位超前电流相位90°。 4、纯电容电路中，电压相位滞后电流相位90°。 5、目前电网中的发电厂主要有火力发电、水力发电、核能发电、和新能源发电四类。 6、变电站是电网中的线路连接点，是用于变换电压、接受和分配电能、控制电力的流向和调整 电压的电力设施。 7、现在电网中，电能的传输主要有高压交流和高压直流输电两种形式。 8、我国110KV及以上电压等级的电网均采用大电流接地系统，其接地电阻小于或等于0.5欧姆 9、大电流接地系统与小电流接地系统的划分标准是电网的零序电抗与正序电抗的比值。 10、电网对继电保护的基本要求是可靠性、选择性、快速性、灵敏性。 11、电网的安全自动装置是指当电力系统发生故障或异常运行时，为防止电网失去稳定和避免发 生大面积停电，而在电网中普遍采用的自动保护装置。 12、电气一次设备是指直接用于生产、输送和分配电能的生产过程中的高压电气设备，由一次设 备相互连接，构成发电、输电、配电或进行其他生产过程的电气回路称为一次接线系统和一次回路。 13、目前电网中采用的输电线路由两种：一种是电力电缆，一种是架空线路。 14、变压器是利用电磁感应原理将电能从一电路转移到另一电路的静止电气设备。 15、电流互感器的一、二次额定电流之比与一、二次绕组匝数成反比，其电流相位差接近为零。 16、电网的可靠性主要是指电网的充足性和安全性两项指标。 17、考核电网供电质量的指标包括电能质量（电压、频率和电压波形）和供电可靠性。 18、对电网电能质量有危害的负荷主要有冲击性负荷、不对称负荷和非线性负荷三类。 19、超高压电网的变压器中性点直接接地原则是尽量使电网零序网络阻抗保持不变。 20、高压隔离开关在合闸时能承受正常工作电流及短路电流，但不能切除短路电流和过大的工作 电流。 21、调整负荷具有调峰和调荷两方面的含义，它不是限制用电，而是改变用电时间。 22、国家对电力供应和使用实行安全用电、节约用电、计划用电的管理原则。 23、电力生产管理必须有一个有效的生产指挥系统，使发、供、用电各部门的生产工作协调一致， 这个机构就是电力调度。 24、电网运行分析就是指定期对当前电网的运行方式和设备状态的安全性、经济性和相关组织等 进行分析，以找出其不足并及时提出实施预防措施和改进措施的活动。 25、有功备用不足的电网在发生突然的大量功率缺额时，电网的频率就会下降。 26、电网中电源容量大于发电负荷的部分称为电网备用容量。 27、电网运行可分为三种状态：正常状态、紧急状态（事故状态）、恢复状态(事故后状态)。 28、电力系统稳定性按我国的现行规程可分为静态稳定、暂态稳定和动态稳定。 29、不对称运行将导致电流和电压三相对称性的破坏，因而会出现负序电流，当变压器中性点接 地时，还会出现零序电流。 30、电网发生振荡现象时，目前广泛采用的措施是恢复同步和系统解列。 31、正常情况下，不允许110KV（或35KV）与220KV主电网构成电磁环网运行。 32、电网安全运行是指电网按照有关规定连续、稳定、正常地运行，以保证供电可靠性。 33、电网优质运行是指电网运行频率、电压和谐波分量的负荷量指标符合国家规定的标准。 34、电网经济运行是指电网在供电成本最低和发电能源消耗率及网损率最小的条件下运行。
《电力调度员技师》 考试时间：120分钟 考试总分：100分 遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。 1、电气工作人员要学会紧急救护法，特别要学会（）。（ ） A.心肺复苏法； B.触电急救； C.创伤急救； D.落水急救。 2、高压电气设备为对地电压在（）者。（ ） A.1000V 及以上； B.1000V 以上； C.250V 及以上； D.250V 以上。 3、山东电网设置（）级调度机构。（ ） A.一； B.二； C.三； D.四。 4、输、变电设备延期申请应在批准竣工时间（）前提出。（ ） A.3小时； B.6小时； C.12小时； D.前一天10时。 5、地调管辖设备的运行方式、继电保护装置改变引起省调管辖的保护装置改变时，应于（）联系省调。（ ） 姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线---------------------- ---
A.改变前； B.改变后； C.不用； D.出现故障时。 6、各地调调度员和发电厂值长（）向省调值班调度员汇报负荷情况、检修情况、电压水平、设备运行异状、预定工作及天气情况等。（） A.接班后30分钟内； B.接班后一小时内。 C.接班后二小时内； D.接班后十分钟内。 7、设备（）、消缺，可随时向省调提出申请。（） A.大修； B.小修； C.临故修； D.更换。 8、电气设备的检修和试验，在（）情况下可以进行恢复送电。（） A.值班调度员接到其中一个工作单位的检修或试验完工的汇报后。 B.上级领导 要求值班调度员进行恢复送电。 C.值班调度员接到所有受令单位人员关于检修或试验完工可以送电的报告后。 D.所有工作单位的申请时间到期后。 9、电力系统稳定器（PSS）的参数由电网调度机构下达，其投入与退出按（）执行。（） A.自行掌握； B.调度指令； C.投入按调度指令； D.退出按调度指令。 10、根据《节能发电调度办法》规定，排在发电顺序首位的发电机组为（）。（） A.水能； B.生物质能； C.燃煤； D.风能。
电力调度员试题 一、填空题 1、停电拉闸操作必须按断路器→负荷侧隔离开关→母线侧隔离开关的顺序依次操作。 2、送电合闸操作应按母线侧隔离开关→负荷侧隔离开关→断路器的顺序进行。严防带负荷拉合刀闸。 3、线路的停送电均应按照模拟盘或接线图核对所填写的操作项目。 4、严禁约时停、送电。停电时，必须先将线路可能来电的所有断路器线路隔离开关、母线隔离开关全部拉开。 5、线路停电时，在所有线路上可能来电的各端应装设接地线。 6、线路隔离开关操作把手在停电后应挂上“禁止合闸，线路有人工作”的标示牌。 7、煤矿企业对供电最主要的要求是供电可靠安全。 8、对继电保护装置的基本要求是选择性、快速性、灵敏性、可靠性。 9、系统发生严重故障时，可能破坏系统稳定性、产生系统振荡、甚至可能引起系统瓦解。 10提高功率因素，可以提高设备的利用率，减小输电线路电压降和电能损失。 11、衡量电网电能质量的指标，通常是指电压、频率、波形三者，而以电
压和频率更为重要。 12、电压质量取决于系统中无功功率的平衡。无功功率不足，电压偏低。 13、电网频率主要取决于系统中有功功率的平衡。有功功率偏低，表示发电功率不足。 14、差动保护的优点是，能迅速地有选择性的切除保护范围内的故障。15、提检修申请人员应为工作票签发人。 16、设备检修或试验必须由检修单位在前一天十点前提出申请，十六时前批复，星期一的检修申请应在星期五提出，节日检修应在节前三天提出申请，于节前一天十一时前批复。 17、自备电厂和变电所设备检修时间的计算，是从设备断开或破坏备用，矿调值班员下开工命令时开始，到设备正式投入运行或达到备用时为止。 18、涉及两个及以上单位的配合操作的，必须使用逐项令。 19、凡属矿调管辖的线路，进（出）线刀闸外第一组接地刀闸一律由值班调度员掌握。 20、倒换变压器应检查并入的变压器确以带负荷，才能操作要退出的变压器。 二、选择题1、加速绝缘材料老化的主要原因是（ C ）。 A、电压过高 B、电流过大 C、温度过高 2、遇到电器设备着火时，应立即（ B ）。 A、汇报领导 B、切断电源、灭火 C、报警 3、单臂电桥是一种测量仪器，它可以测（ B ）。 A、电流 B、电阻 C、电压
选择题 1.当线路输送自然功率时，线路产生的无功（）线路吸收的无功。 （A）大于（B）等于（C）小于（D）不确定 答案：B 2.电力系统的有功功率电源是（）。 （A）发电机（B）变压器（C）调相机（D）电容器答案：A 3.电力系统发生短路故障时，通常伴有（）降低现象。 （A）电流（B）相角（C）电压（D）频率答案：C 4.电压发生不稳定事故的主要原因是（）。 （A）输电线的功率太重（B）电压源离负荷中心过近 （C）电源电压太低（D）无功补偿太多 答案：A 5.为提高稳定性而采取的串联电容器补偿度一般不宜超过（）。 （A）0.3 （B）0.4 （C）0.5 （D）0.6 答案：C 6.系统中各点电压的不对称程度主要由（）分量决定。 （A）正序（B）负序（C）零序（D）以上都不对 答案：B 7.下列哪种调压方式不产生无功，仅改变无功的分布（）。 （A）调相机调压（B）投电容器调压 （C）投电抗器调压（D）调变压器分接头
答案：D 8.在三角形接线中，线电流幅值是相电流的（）倍。 （A）1 （B）2 （C）3（D）1/3 答案：C 9.在星形接线中，线电流幅值是相电流的（）倍。 （A）1 （B）2 （C）3（D）1/3 答案：A 10.中性点直接接地方式包括（）。 （A）中性点经小电阻（B）中性点经消弧线圈 （C）中性点经小电容（D）中性点经小电抗 答案：A 11.中性点经消弧线圈接地的运行方式，在实践中一般采用（）。 （A）欠补偿（B）过补偿（C）全补偿（D）恒补偿 答案：B 12.以下高压开关的故障中最严重的是（）。 （A）分闸闭锁（B）开关压力降低 （C）合闸闭锁（D）开关打压频繁 答案：A 13.带负荷合隔离开关时，发现合错，应（）。 （A）不准直接将隔离开关再拉开 （B）在刀片刚接近固定触头，发生电弧时，应立即拉开 （C）在刀片刚接近固定触头，未发生电弧，这时应立即拉开 （D）准许直接将隔离开关再拉开 答案：A 14.运行中的变压器中性点接地隔离开关如需倒换，其操作顺序为（）。
绝密★启用前 电力安全规程测试题及答案 This article contains a large number of test questions, through the exercise of test questions, to enhance the goal of academic performance. 海量题库模拟真考 Huge of Questions, Simulation Test
电力安全规程测试题及答案 温馨提示：该题库汇集大量内部真题、解析，并根据题型进行分类，具有很强的实用价值；既可以作为考试练习、突击备考使用，也可以在适当整理后当真题试卷使用。 本文档可根据实际情况进行修改、编辑和打印使用。 一、填空题 1、凡在坠落高度基准面 2 m及以上有可能坠落的高处进行的作业均称为高处作业。。 2、严禁高处作业不系安全带或不栓在牢固可靠处。 3、进入施工现场必须正确佩戴安全帽, 系牢下颌带。 4、动火作业前必须办理动火票。从事电焊、气割等工作必须有防止火星四溅的措施, 动火作业必须设监护人。 5、高处作业时, 安全带应高挂低用。 6、钢筋加工机械、木工加工机械等转动机械的传动部分（传动轴、传动带、齿轮、皮带轮等）必须安装防护罩, 必须有良好的接地。 7、当作业地点的风力达到五级时, 不得进行受风面积大的起吊作业；当风力达到 6 级及以上时, 不得进行起吊作业。 8、拆除区域周围应设围栏, 悬挂标示牌, 并设专人监护。严禁无关人员和车辆通过或逗留在危险区。 9、一切施工活动必须有安全施工措施, 并在施工前进行交底双签字, 无措施或未交底严禁布置施工任务。
浙江省电力系统调度规程试题 浙江省电力系统调度规程试题库 一、填空补缺：1、浙江电网调度机构分三级，依次为_____________________________, _______________________，—————————————————。2、变电所220千伏主变属____________调度、___________许可，其220千伏分接头和220千伏、110千伏中性点接地方式属___________调度、_________________许可。3、正常运行频率保持在_____50________赫兹运行，其偏差不得超过______0.2_______赫兹。4、电网内电容器、低压电抗器组等无功补偿设备应按调度管理范围实行分级管理，其日常投切按有关运行规定执行，退出运行需经__________同意。5、省调值班调度员发布操作指令有以下两种形式：a)_________________________________-； b)_________________________________。不论采用何种发令形式，现场值班人员理解该项操作的___________和要求，必要时提出注意事项。6、值班调度员在进行倒闸操作时，先互报单位、姓名，严格遵守________、________ 、_________、___________、__________等制度，并使用本调度规程所规定的统一__________和____________术语及电网主要设备名称、统一编号等。7、由220千伏集控站及所管辖的少人（无人）值班变电所的倒闸操作，省调的操作命令（正令和预令）均发到集控站，对集控站的发令采取“三重命名”（即：__________+__________ + ________）的方式。8、两个电网进行同期并列时，必须满足_________________、_________________________、_______________________ 。9、合环操作，必须相位
