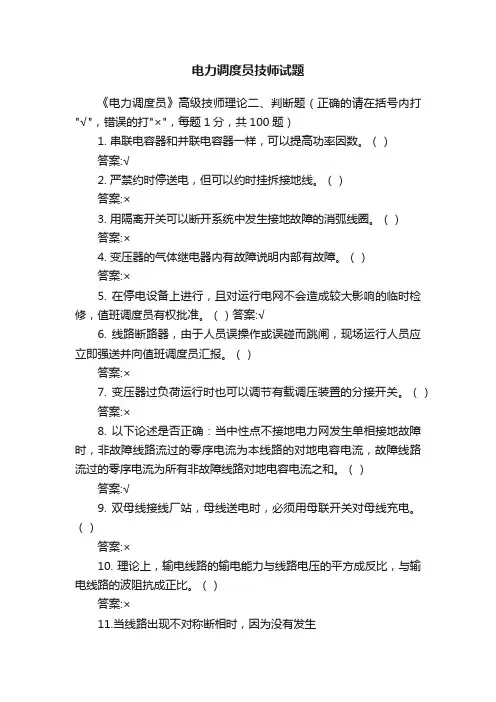

《电力调度员》高级技师理论二、判断题（正确的请在括号内打"√"，错误的打"×"，每题1分，共100题）
1. 串联电容器和并联电容器一样，可以提高功率因数。（）
答案:√
2. 严禁约时停送电，但可以约时挂拆接地线。（）
答案:×
3. 用隔离开关可以断开系统中发生接地故障的消弧线圈。（）
答案:×
4. 变压器的气体继电器内有故障说明内部有故障。（）
答案:×
5. 在停电设备上进行，且对运行电网不会造成较大影响的临时检修，值班调度员有权批准。（）答案:√
6. 线路断路器，由于人员误操作或误碰而跳闸，现场运行人员应立即强送并向值班调度员汇报。（）
答案:×
7. 变压器过负荷运行时也可以调节有载调压装置的分接开关。（）
答案:×
8. 以下论述是否正确：当中性点不接地电力网发生单相接地故障时，非故障线路流过的零序电流为本线路的对地电容电流，故障线路流过的零序电流为所有非故障线路对地电容电流之和。（）
答案:√
9. 双母线接线厂站，母线送电时，必须用母联开关对母线充电。（）
答案:×
10. 理论上，输电线路的输电能力与线路电压的平方成反比，与输电线路的波阻抗成正比。（）
答案:×
11.当线路出现不对称断相时，因为没有发生
接地故障，所以线路没零序电流。
（）
答案:×
12.我国超高压输电线路一般都采用三相重合
闸，以提高系统运行的稳定水平。为了提高三相重合闸的成功率，应注意重合闸过程的潜供电流和恢复电压问题。
（）
答案:×
13.叠加原理适用于各种电路。（）答案:×
14.变压器轻瓦斯保护动作发信，应立即降低变压器负荷，减少变压器发热。（）答案:×15.检查线路无电压和检查同期重合闸装置，在线路发生永久性故障跳闸前，检查同期侧重合闸不会动作。（）
答案:√
16.对空线路冲击时，冲击侧高频保护允许单侧投入。（）
答案:√
17.线路热备用时相应的二次回路不需要投
入。（）
答案:×
18.把电容器串联在线路上以补偿电路电
抗，可以改善电压质量，提高系统稳
定性和增加电力输出能力。
（）
答案:√
19.瓦斯保护能反应变压器油箱内的任何
电气故障，差动保护却不能。
（）
答案:√
20.在方向比较式的高频保护中，收到的信
号做闭锁保护用，叫闭锁式方向高频保护。（）
答案:√
21.220kV电网正常和解环操作是的电压
差不超过10%。( )
答案:√
22.新变压器投入需冲击5次，大修后的变
压器需冲击3次。（）
答案:√
23.新安装的电流互感器极性错误会引起保护
装置误动作。（）
答案:√
24.变压器停送电操作时，其中性点一定要
接地是为了满足零序保护的要求。
（）
答案:×
25.由于自耦变压器短路阻抗较小，其短路电
流较普通变压器大，因此在必要时需要采
取限制短路电流的措施。（）
答案:√
26.《电力监管条例》中规定电力监管的原则
是：电力监管应当依法进行，并遵循公开、公正、效率的原则。（）
答案:√
27.安控装置动作后，运行值班人员应做好记
录，自行恢复跳闸开关后向值班调度员汇
报。（）
答案:×
28.改善电力系统稳定性的措施是在励磁系统
中加装PSS 装置。（）
答案:√
29.当直流发生接地时可以在二次回路上工
作。（）
答案:×
30.电压互感器停电，只需将高压侧断开即可。
（）
答案:×
31.所有特大、重大和一般事故，无论原因和
责任归属，均应中断事故发生单位的安全纪录（）
答案:×
32.无载调压变压器可以在变压器空载运行时
调整分接头。（）
答案:×
33.只要一次设备相序和相位正确，就可以保
证正确的并列。（）
答案:×
34.当变压器运行电压超过额定值的10%时，
会引起变压器过励磁，造成变压器发热。
（）
答案:√
35.发电机并网运行前，升压变中性点必须直
接接地。（）
答案:√36.电网运行遇有危及人身及设备安全的情况
时，发电厂、变电站的运行值班单位的值
班人员可以按照有关规定处理，处理后应
当立即报告有关调度机构的值班人员。
（）
答案:√
37.在变压器内部发生不对称故障时，差动电
流中产生较大的二次谐波分量，使变压器
微机纵差保护被制动，直至二次谐波分量
衰减后，纵差保护才能动作。（）答案:√
38.发电机的频率特性曲线与负荷的频率特性
曲线的切点所对应的频率称为临界频率。
（）
答案:√
39.电磁波沿线路单方向传播时，行波电压与
行波电流绝对值之比称为波阻抗。其值为
单位长度线路电感与电容之比的平方根。
（）
答案:√
40.变压器运行时，一次侧在额定电压下变压
器所消耗的功率。其近似等于铁损。
（）
答案:√
41.在大短路电流接地系统中发生接地故障
后，就有零序电流、零序电压和零序功率
出现。（）
答案:√
42.平行架设的两回三相架空输电线路中通过
方向相同的零序电流时，第一回路的任意
两相对第三相的互感产生助磁作用,第二
回路的所有三相对第一回路的第三相的
互感产生助磁作用。（）
答案:√
43.部分GIS设备利用开关母线侧接地刀闸代
替线路接地刀闸作线路操作接地者，施工
时控制开关手柄应悬挂“禁止分闸，线路
有人工作”的标示牌。（）
答案:×
44.220千伏联络线事故跳闸选择强送端时应
避免在单机容量为30万千瓦及以上大型机组所在母线进行强送。（）答案:×
45.环网内有变压器时，则合环操作一般允许
角度差是≤15度。（）
答案:×
46.一般情况下变压器油枕容量约为变压器油
的8％－10％。（）
答案:√
47.自耦变压器与普通变压器不同之处在于自
耦变压器的电源通过变压器的容量是由两个部分组成：即一次绕组与公用绕组之间电磁感应功率，和一次绕组直接传导的传导功率。（）
答案:√
48.大小电流联切装置是为了解决与系统联系
薄弱地区的正常受电问题，在主要变电站安装切负荷装置，当小地区故障与主系统失去联系时，该装置动作切除部分负荷，以保证区域发供电的平衡，也可以保证当
一回联络线掉闸时，其它联络线不过负
荷。（）
答案:×
49.切机装置的作用是保证故障载流元件不严
重过负荷；使解列后的电厂或小地区频率
不会过高，功率基本平衡，以防止锅炉灭
火扩大事故；可提高稳定极限。
（）
答案:√
50.继电保护必须满足稳定性、可靠性、灵敏
性、快速性。（）
答案:×
51.调相机调压、发电机调压、静止补偿器调
压都属于集中调压。（）
答案:√
52.变压器油在变压器内起冷却、绝缘、防氧
化的作用。（）
答案:×
53.线路距离保护的动作和选择性取决于本地
测量阻抗、方向、电流与被保护区段参数
的比较结果。（）
答案:×
54.在原边侧加零序电压,变压器副边绕组中
会有零序电流的接线是YN,d或YN,yn。
（）
答案:√
55.电力生产的主要特点有实时性、快速性、
随机性、连续性。（）
答案:√
56.所谓进相运行调压是指发电机工作在欠励
磁运行状态，发电机此时发出有功、吸收
无功。（）
答案:√
57.系统发生事故时，值班人员应迅速正确地
向值班调度员报告发生的时间、现象、（设
备名称和编号、继电保护动作情况、跳闸
断路器）及频率、电压、潮流的变化。答案:
58.运行中的变压器瓦斯保护，当现场进行注
油和滤油工作时，重瓦斯保护应用“跳闸”
位置改为“信号”位置运行。（）答案:√
59.与无穷大电网并联运行的同步发电机，当
增加有功功率输出，而保持无功功率输出
不变，此时功角δ增大，励磁电流减小。
（）
答案:×
60.双母线接线的变电站，当线路故障开关拒
动，失灵保护动作同时跳开母联开关和失
灵开关所在母线的其他出线开关。
（）
答案:×
61.电压速断保护的接线方式必须采用两相三
继电器式。（）
答案:×
62.两个系统同期并列，频率必须调整到一致，
最大允许误差为0、2Hz。（）答案:×
63.发电机组低负荷运行时，在节流式调节中，
前汽缸由于蒸汽集中在一个方向而造成
汽缸加热不均匀，这样汽机的胀差将增
大。（）
答案:√
64.重合闸后加速是当线路发生永久性故障
时，启动保护不带时限动作，再次断开断
路器。（）
答案:√
65.可以带电用刀闸拉、合空载变压器、空载
线路、并联电抗器及500kV GIS 设备短引
线。（）
答案:×
66.操作前要认真核对现场一、二次设备状态
和停送电要求，将核对要求写入操作票。
（）
答案:√
67.消弧线圈的投入、退出由变电站值班员决
定。（）
答案:×
68.当变电站接地信号（光字牌）发出时，可
以判断为单相接地。（）
答案:×
69.用隔离开关可以断开系统中发生接地故障
的消弧线圈。（）
答案:×
70.对空载变压器送电时，由于构不成电流回
路通道，因此不会产生太大电流。
( )
答案:×
71.电力系统的电压特性主要取决于各地区的
有功和无功供需平衡，与网络结构无关。
( )
答案:×
72.所有备用状态的一次设备，其保护可以不
投入。( )答案:×
73.全电缆线路必须投入重合闸。（）答案:×
74.电压、频率、波形畸变率是电能质量的三
个主要指标。（）
答案:√
75.线路检修工作，值班调度员直接向线路工
作负责人下达开工令。（）
答案:√
76.地调和地调之间的调度管辖范围划分由省
调确定，县调和县调之间的调度管辖范围
划分由相应地调确定。（）
答案:√
77.调度对象同时接到两级调度相互矛盾的调
度指令时，应执行最高一级调度的调度指
令，受令人将执行情况分别汇报两级调度
的值班调度员。（）
答案:×
78.除调度机构负责人和上级领导外，任何单
位和个人不得直接要求值班调度员发布调度指令。（）
答案:×
79.变电站应达到无人值班的必备条件即可试
行无人值班。（）
答案:×
80.值班调度员有权根据系统运行情况调整本
调度机构下的日发电、供电调度计划。
（）
答案:√
81.各级调度机构应会同有关部门制定拉闸限
电序位表，并报本级政府主管部门批准后执行，如果自报送之日起，30日内没有批复，调度机构即科按上报的序位表执行。
（）
答案:√
82.110kV及以下电压监测点有相应调度机构
按有关规定进行设置与统计，但是是由上级主管部门考核。（）答案:√
83.并网调度协议应在购售电合同之前签订。
（）
答案:×
84.一、二次设备不能同步投运的新设备能接
入系统运行。（）
答案:×
85.线路故障跳闸后，值班人员应在1小时内
向值班调度员汇报故障录波器装置及保护装置测距数据。（）
答案:√
86.在操作过程中，运行值班人员如听到调度
电话铃声，应暂停操作，迅速接听电话。
（）
答案:√
87.开关热备用的定义是指开关断开，二开关
两侧刀闸在合上位置。（）
答案:×
88.一个10kV变比为200/5，容量是6VA的
电流互感器，它可带10MΩ的负荷。
（）
答案:×
89.交流电的有效值是指同一电阻在相同时间
内通过直流电和交流电产生相同热量，这
时直流电流数值就定为交流电流的有效
值。(
答案:√
90.当送电线路故障跳闸而重合闸未动作,可
不经调度同意,立即手动重合一次。
( )
答案:√
91.在实际运行中，三相线路的对地电容，不
能达到完全相等，三相对地电容电流也不
完全对称，这时中性点和大地之间的电位
不相等，称为中性点出现位移。
（）
答案:√
92.我国电流互感器一次绕组和二次绕组是按
加极性方式缠绕的。（）
答案:×
93.电压互感器的互感比和匝数比完全相等。
（）
答案:×
94.在零初始条件下，刚一接通电源瞬间，电
感元件相当于短路。（）
答案:√
95.在关于500kV高压电抗器操作的描述中
“拉合高压电抗器倒闸应在线路检修状
态下进行”的表述是正确的。（）答案:√
96.电力系统中绝缘配合的目的是确定设备的
试验电压值。（）
答案:×
97.变压器一次侧接110kV线路，二次侧接
10kV线路，该变压器分接头工作在
+2.5%，则实际变比为112.75/11kV。
（）
答案:×
98.无限长无损耗传输线任意处的电压在相位
上超前电流0度。（）
答案:√
99.变压器的重瓦斯保护和差动保护之一动作
跳闸，经发电厂或电业局总工批准方可试
送，有条件、必要时可先进行零起升压。
（）
答案:√
100.系统振荡超过3分钟任未消除，值班调度员根据情况，选择适当解列点将系统解
列。（）
答案:√
三、简答题（请填写答案，每题5分，共20题）
1. 事故发生时，事故单位值班人员应准确、及时、扼要地向值班调度人员报告哪些事故情况？
答：
1）开关跳闸情况(开关名称、编号、跳闸
时间)；
2）保护、自动装置动作情况；
3）频率、电压和负荷潮流变化情况及设备状况；
4）有关事故的其它现象。
2. 变压器并联运行变比不等有何后果？
答：当变压比不同时，变压器二次侧电压不等，并列运行的变压器将在绕组的闭合回路中引起均衡电流的产生，均衡电流的方向取决于并列运行变压器二次输出电压的高低，其均衡电流的方向是从二次输出电压高的变压器流向输出电压低的变压器。该电流除增加变压器的损耗外，当变压器带负荷时，均衡电流叠加在负荷电流上。均衡电流与负荷电流方向一致的变压器负荷增大；均衡电流与负荷电流方向相反的变压器负荷减轻。
3. 电网中,允许用刀闸直接进行的操作有哪
些？
答：
1）系统无接地故障时，拉、合电压互感器。
2）无雷电时，拉、合避雷器。
3）拉、合220kV及以下空载母线，原则上不进行500kV刀闸拉、合母线操作。
4）拉、合变压器中性点接地刀闸。如中性点上有消弧线圈，应在系统没有接地故障时进行。
5）拉、合经开关或刀闸闭合的旁路电流（在拉、合经开关闭合的旁路电流时，应先将开关操作电源退出）。
6）拉、合3/2接线方式的母线环流（应采用远方操作方式，解环前应确认环内所有开关在合闸位置）。
4. 变压器并联运行短路电压不等有何后果？
答：按变压器并列运行的三个条件并列运行的变压器容量能得到充分利用，当各台并列运行的变压器短路电压相等时，各台变压器复功率的分配是按变压器的容量的比例分配的；若各台变压器的短路电压
不等，各台变压器的复功率分配是按变压器短路电压成反比例分配的，短路电压小的变压器易过负荷，变压器容量不能得到合理的利用。
5．输电线路过载时应采取哪些措施?
答：
1）如果受端有发电机组，通知用户或者电厂将发电机开出，或者启用自备发电机组，减少线路输送功率。
2）如果受端没有发电机组，通知相应用户限电，或者对部分用户拉闸限电，减少线路输送功率。
3）改变系统运行方式，调整系统潮流分布，将过载线路的部分负荷转移走。
4）送端系统的发电厂降低有功出力，并提高电压，频率调整厂应停止调频率，并可利用适当降低频率运行，以降低线路的过负荷。
6. 系统电压调整的常用方法有几种？
答：系统电压的调整必须根据系统的具
体要求，在不同的厂站采用不同的方
法，常用电压调整方法有以下几种：1）增减无功功率进行调压，如发电机、调相机、并联电容器，并联电抗器调压。
2）改变有功功率和无功功率的分布进行调压，如调压变压器、改变变压器分接头调压。
3）改变网络参数进行调压，如串联电容器、投停并列运行变压器、投停空载或轻载高压线路调压。
特殊情况下有时采用调整用电负荷或限电的方法调整电压。
7. 电网解环操作应注意哪些问题？
答：应检查解环点的有功及无功潮流，
确保解环后电网电压质量在规定范围
内，潮流变化不超过电网稳定、设备容
量等方面的控制范围和继电保护、安全
自动装置的配合；解环前后应与有关方
面联系。
8. 调度员在拟定操作票前，应充分考虑哪些问题？
答：
1）对电网的运行方式、有功出力、无功
处理、潮流分布、频率、电压、电网稳定、通信及调度自动化等方面的影响。
2）对调度管辖范围以外设备和供电质
量有较大影响时，应预先通知相关单位。
3）继电保护、自动装置是否配合，是否
需要改变。
4）变压器中性点接地方式是否负荷规
定。
5）线路停送电操作要注意线路上是否
有“T”接负荷。
6）并列操作要注意防止非同期。
9. 电网合环运行应具备哪些条件？
答：
1）相位应一致。如首次合环或检修后可
能引起相位变化，必须经测定证明合环点
两侧相位一致。
2）如属于电磁环网，则环网内的变压器
接线组别之差为零；特殊情况下，经计算
校验继电保护不会误动作及有关环路设
备不过载，允许变压器接线差30度进行
合环操作。
3）合环后环网内各元件不致过载。
4）各母线电压不应超过规定值。
5）继电保护与安全自动装置应适应环
网运行方式。
6）稳定符合规定的要求。
10. 新线路送电进行全电压冲击合闸的目的是什么？
答：新线路第一次送电进行全电压合闸，
其目的是利用操作过电压来检验线路的
绝缘水平。空载线路操作过电压的大小
与系统容量及参数、运行方式、断路器
的开断性能、中性点接地方式及操作方
式有关，以线路最高运行相电压的倍数
表示。如果线路的绝缘水平为达到设计
要求，就会被操作过电压击穿而暴露。
因此，全电压冲击合闸是新线路竣工投
产的验收项目之一。一般冲击3-5次正
常，线路即可投入运行。
11. 系统振荡事故与短路事故有什么不同？
答:电力系统振荡和短路的主要区别是:
振荡时系统各点电压和电流值均作往
复性摆动,而短路时电流、电压值是突变
的。此外,振荡时电流、电压值的变化速
度较慢,而短路时电流、电压值突然变化
量很大。
振荡时系统任何一点电流与电压之间
的相位角都随功角的变化而改变；而短
路时,电流与电压之间的角度是基本不
变的。
振荡时系统三相是对称的；而短路时系统可能出现三相不对称。
12. 简述220千伏线路保护的配置原则是什
么？
答：对于220千伏线路,根据稳定要求或后备保护整定配合有困难时,应装设两套全线速
动保护。接地短路后备保护可装阶段式或
反时限零序电流保护,亦可采用接地距离
保护并辅之以阶段式或反时限零序电流
保护。相间短路后备保护一般应装设阶段
式距离保护。
13. 单侧电源送电线路重合闸方式的选择原则
是什么?
答：
1）在一般情况下,采用三相一次式重合闸。
2）当开关遮断容量允许时,在下列情况下可采用二次重合闸:
3）a)由无经常值班人员的变电所引出的无遥控的单回线路；
4）b)供电给重要负荷且无备用电源的单回线路。
5）如采用二次重合方式,需经稳定计算校核,允许使用重合闸
14. 运行人员在执行调度命令时发生疑问应如何处理？
答：接受调度指令的调度系统值班人员
认为所接受的调度指令不正确或执行调
度指令将危及人身、设备及系统安全的，
应当立即向发布调度指令的值班调度员
提出意见，由其决定该指令的执行或者
撤销。发布该指令的值班调度员决定执
行时，接受调度指令的值班人员必须立
即执行。
15. 哪些情况下操作调度员可以不用填写操作票，但应录音并做好记录？
答：
1）事故及紧急异常处理。
2）发电厂开停机炉、加减出力。
3）拉闸限电。
4）单独投退继电保护（包括重合闸）。
5）投退低压电抗器、低压电容器。
6）投退AGC、PSS、AVC、VQC、一次
调频功能。
16. 在调度运行中，各级调度之间出现需要借用旁路开关的情况时，应如何联系？
答：
1）借用旁路开关的值班调度员主动征
得管辖该开关的值班调度员同意，进行开关调度关系转移，并明确预计借用期限。
2）管辖旁路开关的值班调度员，将调度关系转移情况通知开关操作单位值班人
员，由借用该开关的值班调度员下达全部操作指令。
3）借用开关的值班调度员在该开关使
用完毕转为备用或事先商定的方式后，归还给管辖该开关的值班调度员，恢复原调度关系。
17. 系统中的一切正常操作，应尽可能避免在
哪些时间进行？
答：1）交接班时；
2 ）雷雨、大风等恶劣天气时；
3）电网发生异常及事故时；
4 ）电网高峰负荷时段。
事故处理或需要立即改善系统不正常运
行状况的操作，应及时进行，必要时应推
迟交接班。
18. 对于不按调度指令用电和发电的，调度员
可以采取哪些措施？
答：
1）对于不按调度指令用电者，值班调度员应予以警告；
2）经警告拒不改正的，值班调度员可以根据电力系统安全的需要，下令暂时部分或全部停止向其供电。
3）对于不按调度指令发电者，值班调度员应予以警告；经警告拒不改正的，值班调度员可以根据电力系统安全的需要，经请示调度机构负责人同意后，下令暂时停止其部分或全部机组并网运行。
4）对于不满足并网条件的发电企业、地方电网，调度机构可以拒绝其并网运行。
5）擅自并网的，可下令其解列。
19. 简述查找二次系统直流接地的一般操作
步骤？
答:根据运行方式、操作情况、气候影响进行判断可能接地的处所,采取拉路分段寻找
处理的方法,以先信号和照明部分后操作
部分,先室外部分后室内部分为原则。在
切断各专用直流回路时,切断时间应尽量
短,不论回路接地与否均应合上。当发现
某一专用直流回路有接地时,应及时找出
接地点,尽快消除。
20. 对于用于双母线（含双母分段）接线方式，
解释操作命令：“将XX kV母线倒为标
准运行方式”？
答：
1)取下相应母联开关的直流操作保险，
母线保护相应配合
2)将母线上所有不符合调度部门规定
的标准运行方式的开关倒至规定的
母线上运行（热备用），操作运行开
关倒母线时，注意开关的母线侧刀闸
应采取先合后拉（即先合上将运行的
母线侧刀闸，后拉开原运行的母线侧
刀闸）的操作顺序
3)倒母线完成后，给上相应母联开关的
直流操作保险，母线保护相应配合2.计算图示辐射网潮流。已知，U1=121∠0°UU,MVA
j
S50
60
~
3
+
=，求1
~
S和U3。
解答：设kV
U110
3
=，先由线路末端向始端求功率分布：
再有线路始端向末端求电压分布：
所以U3=106.13∠?6.14°
3. 某电力系统中，一半机组的容量已经完全利用；占总容量1/4的火电厂尚有10%备用容量，其单位调节功率为16.6；占总容量1/4的火电厂尚有20%备用容量，其单位调节功率为25；系统有功负荷的频率调节效应系
数
D
K1.5
*
=。试求：(1) 系统的单位调节功率(2)负荷功率增加5%时的稳态频率f。(3)如频率容许降低0.2Hz，系统能够承担的负荷增量。
解 (1)计算系统的单位调节功率
令系统中发电机的总额定容量等于1，可算出全部发电机组的等值单位调节功率 系统负荷功率
系统备用系数 于是
(2) 系统负荷增加5%时的频率偏移为 一次调整后的稳态频率为 (3)频率降低0.2Hz ，即f 0.004*?=-，
系统能够承担的负荷增量
(
)
212.7420.004 5.09710
P K f -***?=-?=-?-=?或 5.097%P
?=
4. 已知某水电厂有两台机组，其耗量特性为：
两台机组的额定容量均为100MW ，它们可发有功功率上、下限分别为：
1min 20G P MW
=
1max 100G P MW =
2min 20G P MW = 2max 100G P MW =。试求当
电厂负荷为120MW 时，两台机组应该如何经济分配负荷？
解：先求两台机组的微增率：
111
0.02 1.5dQ P dP =+，2
220.032dQ P dP =+ 根据等耗量微增率准则有：
10.02 1.5P +=20.032P +
因12120P P MW +=，解两方程式，得
182P MW =，238P MW =
通过检验可知，两台发电机组的功率分配方案均在各自发电功率以内，故采用
此分配方案时，最为经济。
5. 图所示输电系统，在
f
点发生接地短路，
试绘出各序网络，并计算电源的组合电势∑E 和各序组合电抗∑1X 、∑2X 和∑0X 。已知系统各元件参数如下：
发电机
G
：50MW ，8.0cos =?，
15.0=''d
X ，18.02=X ，08.11=E 变压器T-1、T-2：60MVA ，V s %=10.5，中性点接地阻抗Ω=22n
x
负荷线路L ：50km ，km x /4.01Ω=，103x x =
解 （1）各元件参数标幺值计算。 选取基准功率B S =100MVA 和基准电压
av B V V =，计算各元件的各序电抗的标
幺值，计算结果标于各序网络图中。 发
电
机
：
24
.08
.0/50100
15.01=?
=G X 288.08
.0/50100
18.02
=?=G X
变
压
器
T-1
、
T-2
：
175.060
100
1005.1021=?=
=T T X X 中
性
点
接
地
阻
抗:607.137
100
222
=?
=n x 负荷
LD ：815
1002.11
=?=LD X
333.215
100
35.02=?
=LD X 输
电
线
路
L
：461
.137
100
4.05021
=??=L X
383.4416.130=?=L X
（2）制订各序网络
正序和负序网络不包括中性点接地电抗和空载变压器T-2，因此，正序和负序网络中包括发电机G 、变压器T-1、负荷LD 以及输电线路L?,如图7-17（b ）和7-17
（c ）所示。由于零序电流不流经发电机和负荷，因此，零序网络中只包括变压器T-1、T-2和输电线路L ，如图7-17（d ）所示。
（3）网络化简，求组合电势和各序组合电抗。
由图
7-17（b ）可得
05.18
24.08
08.1=+?=
∑E
由图7-17（b ）和图7-17（c ）可得
6. 某网络等值电路图如图，求解1
S &和1U 。
线路末端的电纳中的无功功率：
420.5101100.605(var)Q M -?=??=
线路末端的负荷为：
20100.605209.395()l
S j j j MVA =+-=+&
线路的电压损耗为：2059.39515
2.19()110
U KV ?+??=
=
线路首端的电压为：
1110 2.19112.19()U KV =+=
线路阻抗中损耗的功率为：
22
2
209.395(515)0.2020.606()
110S j j KVA +?=+=+
线路首端电纳中无功功率为：
42'0.510112.190.629(var)Q M -?=??=
线路首端的功率为：
7. 某降压变电所的变压器参数及负荷如下图所示，最大负荷时，高压侧母线电压为114kv ，最小负荷时为116kv ；低压侧母线电压允许变压范围为10—11kv 。求变压器的分接头位置？并检验所选择的分接头是否合适？
解：最大负荷时，变压器二次侧电压折算到高压为：
最小负荷时，变压器二次侧电压折算到高
压侧为：
如果要求最大负荷时的二次侧母线电压不得低于10KV ，则分接头位置应为：
如果最小负荷时的二次侧母线电压不得高于11KV ，则分接头位置应为：
取算术平均值：
1
(112.73107.64)109.692
t U KV =+=
选择最近的分接头110KV ，此时最大负荷和最小负荷时变压器二次侧母线实际电压分别为：
由此可知，实际电压均不超过范围，所以选择的分接头是合适的。
8. 有一三相对称负载，每相的电阻R =8Ω，感
抗X L =6Ω，如果负载接成星形，接到
U L =380V 的三相电源上，求负载的相电流和线电流。
解：因为负载接成星形，所以每相负载上承受的是相电压，已知U L =380V ，所以
U ph =
3
380
3=L U ≈220V
《电力调度员》高级技师理论 二、判断题（正确的请在括号内打"√"，错误的打"×"，每题1分，共100题） 1. 串联电容器和并联电容器一样，可以提高功率因数。（）答案:√ 2. 严禁约时停送电，但可以约时挂拆接地线。（） 答案:× 3. 用隔离开关可以断开系统中发生接地故障的消弧线圈。（）答案:× 4. 变压器的气体继电器内有故障说明内部有故障。（）答案:× 5. 在停电设备上进行，且对运行电网不会造成较大影响的临时检修，值班调度员有权批准。（） 答案:√ 6. 线路断路器，由于人员误操作或误碰而跳闸，现场运行人员应立即强送并向值班调度员汇报。（） 答案:× 7. 变压器过负荷运行时也可以调节有载调压装置的分接开关。（） 答案:× 8. 以下论述是否正确：当中性点不接地电力网发生单相接地故障时，非故障线路流过的零序电流为本线路的对地电容电流，故障线
路流过的零序电流为所有非故障线路对地电容电流之和。（） 答案:√ 9. 双母线接线厂站，母线送电时，必须用母联开关对母线充电。（） 答案:× 10. 理论上，输电线路的输电能力与线路电压的平方成反比，与输电线路的波阻抗成正比。（） 答案:× 11.当线路出现不对称断相时，因为没有发生接地故障，所以线路没 零序电流。（） 答案:×12.我国超高压输电线路一般都采用三相重合闸，以提高系统运行的 稳定水平。为了提高三相重合闸的成功率，应注意重合闸过程的潜供电流和恢复电压问题。（） 答案:× 13.叠加原理适用于各种电路。（） 答案:× 14.变压器轻瓦斯保护动作发信，应立即降低变压器负荷，减少变压器发热。（） 答案:× 15.检查线路无电压和检查同期重合闸装置，在线路发生永久性故障跳闸前，检查同期侧重合闸不会动作。（） 答案:√
电网调度运行人员试题库 一、名词解释： 1、主保护：满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。 2、高频闭锁距离保护：利用距离保护的启动元件和距离方向元件控制收发信机发出高频闭锁信号，闭锁两侧保护的原理构成的高频保护。 3、二次设备：是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。 4、重复接地：将零线上的一点或多点，与大地进行再一次的连接叫重复接地。 5、距离保护：是利用阻抗元件来反应短路故障的保护装置。因阻抗元件反应接入该元件的电压与电流的比值（U/I=Z），即反应短路故障点至保护安装处的阻抗值，而线路的阻抗与距离成正比，所以称这种保护为距离保护或阻抗保护。 6、零序保护：在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电量构成保护接地短路的继电保护装置统称为零序保护。零序电流保护就是常用的一种。 7、后备保护：是指当某一元件的主保护或断路器拒绝动作时，能够以较长时限（相对于主保护）切除故障元件的保护元件。 8、高频保护：就是故障后将线路两端的电流相位或功率方向转化为高频信号，然后利用输电线路本身构成一高频电流通道，将此信号送至对端，以比较两端电流相位或功率方向的一种保护。 9、电力系统安全自动装置：是指防止电力系统失去稳定和避免电力系统发生大面积停电的自动保护装置。 10、电力系统事故：是指电力系统设备故障或人员工作失误，影响电能供应数量和质量并超过规定范围的事件。 11、谐振过电压：电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源下，会产生串联谐振现象，导致系统某些元件出现严重的过电压。 12、断路器失灵保护：当系统发生故障，故障元件的保护动作而断路器操作失灵拒绝跳闸时，通过故障元件的保护作用于本变电站相邻断路器跳闸，有条件的还可以利用通道，使远端有
电网调度考试题 姓名分数 一、填空题（每空1分，共25分） 1、值班调度人员发布操作指令时，发令时间是值班调度人员正式发布操作指令的依据，运行值班人员未得到发 令时间不应进行操作。 2、运行值班人员操作结束后，应汇报已执行项目和结束时间。结束时间是现场操作执行完毕的依据。 3、未经调度机构值班调度人员许可，任何人不得操作该调度机构调度管辖范围内的设备。 4、不得用刀闸拉、合运行中的500KV线路并联电抗器、空载变压器、空载线路。 5、拉、合线路并联电抗器刀闸应在线路检修状态下进行。 6、3/2开关接线方式的母线正常充电操作，不应投入开关充电保护 7、华中电网频率的控制范围：50±0.1Hz，当电网频率超过50±0.2Hz异常频率 8、当电网频率低于49.5 Hz时，发电厂值班员应不待调度指令采用增加发电机出力并短时发挥机组过负荷能力 9、当电网频率超过50.5 Hz时，各电厂应不待调度指令，立即减出力直至机组最低技术允许出力， 10、处于充电状态的500KV线路，末端电压超过560KV时，应设法降低电压，如仍不能降到560KV以下，则拉开线路 开关。 11、当发电机进相运行或功率因数较高，引起失步时，应立即减少发电机有功，增加励磁，以使发电机重新拖入同步， 若无法恢复同步，应将发电机解列后重新并网 12、母线失压后，运行值班人员应不待调度指令将失压母线上的开关全部拉开，并立即报告值班调度员。 13、网调批复的检修工作申请票，应得到网调值班调度人员调度指令后方可开工。 14、网检票在批准开工时间三日内仍未开工的，该检修工作申请票作废。 15、计划检修工期不超过48小时的设备检修，应在批准时间结束6小时前提出申请。 16、母线充电前，应核实母线保护已正常投入 17、当500KV系统母线的运行电压下降为480KV时，运行值班员应不待调度指令按规程自行使用发电机过负荷能力， 使系统电压恢复正常。 18、机组失去励磁而失磁保护拒动，电厂运行值班人员应立即将机组解列 19、安全自动装置动作切机后，不应将被切机组的出力自动转到其他机组 二、设备状态令释义（每题5分，共20分） 1、开关冷备用 答：开关所有安全措施已全部拆除，开及其两侧刀闸均在拉开位置。开关的断路器保护退出状态。对于重合闸按开关配置的，开关的重合闸应在退出状态，对于重合闸由线路保护启动的，开关对应的线路重合闸应退出状态。 2、线路冷备用 答：线路所有安全措施全部拆除，线路两侧刀闸在拉开位置，线路全套保护、远跳及过电压保护、线路高压电抗器全套保护均在投入状态。 3、5012开关由运行转检修 答：拉开5012开关，拉开50121和50122刀闸，退出5012开关的保护及重合闸，合上501217和501227接地刀闸。 4、备用 答：设备处于完好状态，其所有安全措施已全部拆除。随时可以投入运行。 三、简答题（15分） 1、调试对象的主要职责 答：
电力调度员技师考试画图题
电力调度员技师考试画图题
1. 请连接Y0/Δ11的结线方式并绘出高低压侧的电势向量图。 双绕组Y0/Δ-11连接方式： 电势向量图： 2、发电机在停机时，如一相未断开，发电机会发生什么现象？画出发电机另两相开关断口最大电压时的向量图。 答：发电机与系统一相相联，另两相断开将发生异步运行，开关断口最大电压将产生二倍的线电压。向量图如下： 3、请用向量图描述出发电机输出有功功率的表达式：δsin Ξ =d q e X V E P &&&（其中：00∠=V V &，电压超前电流?） δ? V &q E &I &I jX d ?Ξ U B O U A U C U AB U BC U CA u ab u c b c C A B b c a
4、画出有第三绕组的自耦变压器O- Y0/Δ-12-11的接线图和向量图。 答：结线图电势向量图 5、变压器绕组的接线组别常见有那几种？一台双卷三相变压器，其组别为高压 线卷A-X，B-Y，C-Z，低压线卷为a-x，b-y，c-z，请连接Y 0/Δ 11 的结线方式并 绘出高低压侧的电势向量图。 答：电力系统中，变压器常见的连接组别有Y 0/ Δ-11 ，Y/ Δ-11 ，Y/ Y 0-12 ， 三卷变压器的连接方式有Y 0/ Y/ Δ-12-11 ，Y / Y / Y 0-12-12 。也有特殊 的连接方式：如Y /Z曲线连接，和两台单相变压器作为三相降压运行的V/V连接方式。 双卷Y 0/ Δ-11 连接方式：电势向量图： B Bm C Cm c Am b Aa O U B O U A U C U AB U BC U CA u ab u c b c
《电力调度员》高级技师理论二、判断题（正确的请在括号内打"√"，错误的打"×"，每题1分，共100题） 1. 串联电容器和并联电容器一样，可以提高功率因数。（） 答案:√ 2. 严禁约时停送电，但可以约时挂拆接地线。（） 答案:× 3. 用隔离开关可以断开系统中发生接地故障的消弧线圈。（） 答案:× 4. 变压器的气体继电器内有故障说明内部有故障。（） 答案:× 5. 在停电设备上进行，且对运行电网不会造成较大影响的临时检修，值班调度员有权批准。（）答案:√ 6. 线路断路器，由于人员误操作或误碰而跳闸，现场运行人员应立即强送并向值班调度员汇报。（） 答案:× 7. 变压器过负荷运行时也可以调节有载调压装置的分接开关。（） 答案:× 8. 以下论述是否正确：当中性点不接地电力网发生单相接地故障时，非故障线路流过的零序电流为本线路的对地电容电流，故障线路流过的零序电流为所有非故障线路对地电容电流之和。（） 答案:√ 9. 双母线接线厂站，母线送电时，必须用母联开关对母线充电。（） 答案:×
10. 理论上，输电线路的输电能力与线路电压的平方成反比，与输电线路的波阻抗成正比。（） 答案:× 11.当线路出现不对称断相时，因为没有发生 接地故障，所以线路没零序电流。 （） 答案:× 12.我国超高压输电线路一般都采用三相重合 闸，以提高系统运行的稳定水平。为了提高三相重合闸的成功率，应注意重合闸过程的潜供电流和恢复电压问题。 （） 答案:× 13.叠加原理适用于各种电路。（）答案:× 14.变压器轻瓦斯保护动作发信，应立即降低变压器负荷，减少变压器发热。（）答案:×15.检查线路无电压和检查同期重合闸装置，在线路发生永久性故障跳闸前，检查同期侧重合闸不会动作。（） 答案:√ 16.对空线路冲击时，冲击侧高频保护允许单侧投入。（） 答案:√ 17.线路热备用时相应的二次回路不需要投 入。（） 答案:× 18.把电容器串联在线路上以补偿电路电 抗，可以改善电压质量，提高系统稳 定性和增加电力输出能力。 （） 答案:√ 19.瓦斯保护能反应变压器油箱内的任何 电气故障，差动保护却不能。 （） 答案:√
电网调度运行人员试题库 二、填空题： 1、小接地电流系统中，消弧线圈的三种补偿方式为欠补偿、全补偿、过补偿。小接地电流系统一般以过补偿为补偿方式。 2、发电机的不对称运行一般是在电力系统的不对称运行时发生的。不对称运行对发电机的影响主要是负序电流导致发电机转子发热和振荡，其次是发电机定子绕组可能一相或两相过载。 3、发电机进相运行是指发电机发出有功而吸收无功的稳定运行状态，其定子电流相位超前定子电压相位。 4、发电机的调相运行是指发电机不发有功，主要向电网输送感性无功。 5、负荷的频率静态特性是指负荷随频率的变化而变化的特性。 6、电力系统的负荷是不断变化的，按周期长短和幅度大小，可将负荷分解成三种成分，即微小变动分量、脉动分量、持续分量。 7、电力系统的频率静态特性取决于负荷的频率静态特性和发电机的频率静态特性。 8、电力系统的频率调整需要分工和分级调整，即将所有电厂分为主调频厂、辅助调频厂、非调频厂三类。主调频厂负责全系统的频率调整工作，辅助调频厂负责只有当频率超出某一规定值后才参加频率调整工作，非调频厂在正常时带固定负荷。 9、自动发电控制系统（AGC）的功能与电力系统的频率调整密切相关，它包含了频率的 一、二、三次调整。自动发电控制系统具有三个基本功能：频率的一次调整、负荷频率控制、经济调度控制。 10、电网备用容量包括负荷备用容量、事故备用容量、检修备用容量，总备用容量不宜低于最大发电负荷的20%。 11、表示电力系统负荷的曲线有日负荷曲线、周负荷曲线、年负荷曲线、年持续负荷曲线。 12、周负荷曲线表示一周内每天最大负荷的变化状况，它常用于可靠性计算和电源优化计算。 13、年负荷曲线表示一年内各月最大负荷的变化状况。其特性指标有月不平衡负荷率、季不平衡负荷率和年最大负荷利用小时数。 14、年持续负荷曲线：全年负荷按大小排队，并作出对应的累计持续运行小时数，从最小负荷开始，依次将各点负荷连成曲线。 15、电力系统的调峰是指为满足电力系统日负荷曲线的需要，对发电机组出力所进行的调整。 16、山东电网频率的标准为50Hz，频率不得超过±0.2Hz，在 AGC投运情况下，电网频率按50±0.1Hz控制。电网频率超出50±0.2Hz为异常频率。
《电力调度员》高级技师理论复习题 一、选择题（请将正确答案的代号填入括号内，每题1分，共373题） 1.采用架空明线来传递电信号，易受自然灾害而影响通信质量的通信方式是（）。 A.明线通信 B.电缆通信 C.电力载波通信 D.光纤通信 正确答案：A ；； 2.电力调度遵循（）的原则。 A.统一调度分级管理 B.统一调度统一管理 C.分级调度统一管理 D.分级调度分级管理 正确答案：A ；； 3.10KV线路电容电流超过（）安培要采作消弧线圈补偿。 A.30 B.20 C.10 D.5 正确答案：C ；； 4.当断路器断流容量允许时，给重要负荷供电，其无备用电源的单回线可采用（）方式。 A. 一次重合闸 B. 两次重合闸 C. 不允许重合闸 D. 都不对 正确答案：B ；； 5.若发生低频振荡，可通过调整（）来进行控制。 A.网络结构 B.发电机出力 C.地区电压 D.地区负荷 正确答案：B ；； 6.变压器运行时外加的一次电压可比额定电压高，但一般不高于额定电压的（）。 A. 1 B. 1.1 C. 1.15 D. 1.05 正确答案：D ；； 7.220kV母线配置双套母差保护的厂站，正常时，（）。 A. 双套母差均投跳闸 B. 一套母差投跳闸，另一套母差投信号 C. 一套母差投跳闸，另一套母差停用 D. 双套母差均投信号 正确答案：B ；； 8.在小电流接地系统中发生单相接地时（）。 A.过流保护动作 B.速断保护动作 C.接地告警装置发信 D.低频保护动作 正确答案：C ；； 9.对于同一电容器，两次连续投切中间应断开（）分钟以上。 A.0.5 B. 1 C. 3 D. 5 正确答案：D ；； 10.高压设备的防误闭锁装置不得随意退出运行，停用防误闭锁装置应经（）批准。 A.变电所所长或值长 B.当班值长或当班调度员 C.本单位总工程师 D.值长 正确答案：C ；； 11.（）是研究线路功率是否超稳定极限。 A.静态安全分析 B.动态安全分析 C.暂态安全分析 D.网络安全分析 正确答案：B ；； 12.系统最长振荡周期一般按多少考虑（）。 A.0.5秒 B.1秒 C.1.5秒 D.2秒 正确答案：C ；； 13.当电网发生常见的单一故障时，对电力系统稳定性的要求是（）。 A.电力系统应当保持稳定运行，同时保持对用户的正常供电 B.电力系统应当保持稳定运行，但允许损失部分负荷 C.系统不能保持稳定运行时，必须有预定的措施以尽可能缩小故障影响范围和缩短影响时间 D.在自动调节器和控制装置的作用下，系统维持长过程的稳定运行 正确答案：A ；；
2011年第二批持证上岗考试（供电A卷） 单位__________________姓名：__________ 时间：90分钟 名词解释单选题判断题填空题简答题名词解释总分题数 5 10 10 10 4 5 100分分值20分20分20分20分20分20分 得分 一、名词解释 (共5题, 20分) 1.热备用 答：指设备开关断开，而刀闸仍在合上位置，此状态无特殊要求， 设备保护均在运行状态，母线，线路高抗，电压互感器等无单独 开关的设备，均无热备用状态 2.可调出力 答：运行和备用设备实际可达到的出力，包括最高出力和最低技术 出力 3. 过负荷 答：线路、主变等电气设备的电流超过运行限额 4.线路检修 答：线路刀闸及线路高抗高压侧刀闸拉开，线路PT或PVT低压侧断开并在线路出现端合上接地刀闸。 5.开关非全相运行 答：开关分相跳闸或合闸等原因使开关处于一相或两相合闸运行的状态 二、单选题(共10题, 20分) 6. 涉及两个以上单位的配合操作或需要根据前一项操作后对电网产生的影 响才能决定下一项操作的，必须使用( A )。 A.逐项指令 B.综合指令
C.即时指令 7. 山东电网频率的标准是50赫兹，频率偏差不得超过（ A ）赫兹。 A.± B.± C.± D.± 8. 新安装的或一、二次回路有过变动的方向保护及差动保护，必须在负荷 状态下进行（ A ）。 A.相位测定 B.跳闸试验 C.整定定值 D.核对定值 9. 变压器故障跳闸，可能造成电网解列，在试送变压器或投入备用变压器 时，要防止（ A ）。 A.非同期并列 B.过电流 C.过负荷 D.系统振荡 10. 变压器充电时，应先合（ C）。 A.高压侧开关 B.低压侧开关 C.装有保护的电源侧开关 D.负荷侧开关 11. 开关在运行中出现闭锁合闸尚未闭锁分闸时，值班调度员应 （ A）。 A.立即拉开该开关 B.断开该开关的控制电源，通知检修处理 C.断开该开关的控制电源，用代路方式使开关隔离 D.根据情况下令拉开此开关 12. 任何情况下，频率超过50±的持续时间不应超过（ B ）。 分钟 分钟 分钟 分钟
电力职业技能考试 <<电网调度自动化维护员>>技师理论试卷 注意事项：1．答卷前将装订线左边的项目填写清楚。 2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔 。 3．本份试卷共 6 道大题，满分 100 分，考试时间 120 分钟。 一、选择题(请将正确答案的代号填入括号内,每题1分,共20题) 1. 调度自动化系统月平均运行率的运行指标是 A 。 A ）基本要求≥95%，争取≥98%。 B ）基本要求≥95%，争取≥99%。 C ）基本要求≥90%，争取≥95%。 D ）基本要求≥90%，争取≥98%。 2. B 可对SCADA 数据库全部实时信息，以SCADA 数据库固定的数据刷新周期（如5秒）的数据断面，对事故发生前和事故后一定时间段（时间段可调）内的事故全过程进行全面的记录保存；对事故过程进行全场景和全过程的事故追忆反演描述。 A ）事件顺序记录SOE 功能 B ）事故追忆PDR 功能 C ）历史数据存储功能 3. UNIX 操作系统中，删除文件或目录的命令为 B 两大类。 A ）del B ）rm C ）mv D ）mkdir 4. 电力系统状态估计的量测量主要来自 C 。 A ）调度人员 B ）SCADA 系统维护人员 C ）SCADA 系统 D ）拓扑数据 库 5. 调制解调器的接收电平在 B 范围内正常。 A ）0 ~ -40 DBM B ） 0 ~ -20DBM C ） 0 ~ 40DBM D ）0 ~ 20DBM 6. 遥控步骤顺序是 A 。 A ）命令、返校、执行； B ）对象、执行、撤销； C ）执行、命令、返校； D ）撤销、对象、执行； 7. 目前，华北中调调度自动化系统与地区调度自动化系统已全部实现计算机通信，其采用的通讯规约为 C 。 A ）DL 451-91； B ）IEC101； C ）DL 476-92； D ） IEC104 8. B 利用互联网协议将网络分成几个逻辑子网，能将通信数据包从一种格式转换成另一种格式，可以连接不同类型的网络。 A ）网桥 B ）路由器 C ）集线器 D ）交换机 9. 安全区Ⅱ的典型系统包括： C 。 A ）调度生产管理系统（DMIS ）、统计报表系统（日报、旬报、月报、年报）、雷电监测系统、气象信息接入等。 B ）调度自动化系统（SCADA/EMS ）、广域相量测量系统、配电自动化系统、变电站自动化系统、发电厂自动监控系统、安全自动控制系统、低频/低压自动减载系统、负荷控制系统等。 C ）调度员培训模拟系统（DTS ）、水调自动化系统、继电保护及故障录波信息管理系统、电能量计量系统、批发电力交易系统等。 10.调度员潮流模块的电网数据来源为 D 。 A ）SCADA 系统的实时数据； B ）网络拓扑处理过的数据； C ）RTU 设备的原始数据； D ）经过状态估计处理过的熟数据； 11.远动二次回路使用的CT 端子应采用专用电流端子。接入运动设备的信号电缆应采用屏蔽电缆，并应在 C 。 单位 考生姓名 准考证号 考试时间 考评员签名 考评组长签名
1、什么是动力系统、电力系统、电力网？ 答:通常把发电企业的动力设施、设备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分配、使用的统一整体称为动力系统； 把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统； 把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。 2、现代电网有哪些特点? 答:1、由较强的超高压系统构成主网架。2、各电网之间联系较强,电压等级相对简化。3、具有足够的调峰、调频、调压容量,能够实现自动发电控制,有较高的供电可靠性。4、具有相应的安全稳定控制系统,高度自动化的监控系统和高度现代化的通信系统。5、具有适应电力市场运营的技术支持系统,有利于合理利用能源。 3、区域电网互联的意义与作用是什么? 答：1、可以合理利用能源,加强环境保护,有利于电力工业的可持续发展。 2、可安装大容量、高效能火电机组、水电机组和核电机组,有利于降低造价,节约能源,加快电力建设速度。 3、可以利用时差、温差,错开用电高峰,利用各地区用电的非同时性进行负荷调整,减少备用容量和装机容量。 4、可以在各地区之间互供电力、互通有无、互为备用,可减少事故备用容量,增强抵御事故能力,提高电网安全水平和供电可靠性。 5、能承受较大的冲击负荷,有利于改善电能质量。 6、可以跨流域调节水电,并在更大范围内进行水火电经济调度,取得更大的经济效益。 4、电网无功补偿的原则是什么? 答:电网无功补偿的原则是电网无功补偿应基本上按分层分区和就地平衡原则考虑,并应能随负荷或电压进行调整,保证系统各枢纽点的电压在正常和事故后均能满足规定的要求,避免经长距离线路或多级变压器传送无功功率。 5、简述电力系统电压特性与频率特性的区别是什么? 答：电力系统的频率特性取决于负荷的频率特性和发电机的频率特性(负荷随频率的变化而变化的特性叫负荷的频率特性。发电机组的出力随频率的变化而变化的特性叫发电机的频率特性）,它是由系统的有功负荷平衡决定的,且与网络结构(网络阻抗）关系不大。在非振荡情况下,同一电力系统的稳态频率是相同的。因此,系统频率可以集中调整控制。 电力系统的电压特性与电力系统的频率特性则不相同。电力系统各节点的电压通常情况下是不完全相同的,主要取决于各区的有功和无功供需平衡情况,也与网络结构(网络阻抗）有较大关系。因此,电压不能全网集中统一调整,只能分区调整控制。 6、什么是系统电压监测点、中枢点？有何区别？电压中枢点一般如何选择? 答:监测电力系统电压值和考核电压质量的节点,称为电压监测点。电力系统中重要的电压支撑节点称为电压中枢点。因此,电压中枢点一定是电压监测点,而电压监测点却不一定是电压中枢点。 电压中枢点的选择原则是:1)区域性水、火电厂的高压母线(高压母线有多回出
一、填空题（150） 1、我们把连接两个电网的输电线路称为联络线。 2、电网是电源和用户之间的纽带，其主要功能就是把电能安全、优质、经济地送到用户。 我们把电力系统中的发电、输电、变电、配电等一次系统及相关继电保护、计量和自动化等二次网络统称为电力网络，俗称电网。 3、纯电感电路中，电压相位超前电流相位90°。 4、纯电容电路中，电压相位滞后电流相位90°。 5、目前电网中的发电厂主要有火力发电、水力发电、核能发电、和新能源发电四类。 6、变电站是电网中的线路连接点，是用于变换电压、接受和分配电能、控制电力的流向和调整 电压的电力设施。 7、现在电网中，电能的传输主要有高压交流和高压直流输电两种形式。 8、我国110KV及以上电压等级的电网均采用大电流接地系统，其接地电阻小于或等于0.5欧姆 9、大电流接地系统与小电流接地系统的划分标准是电网的零序电抗与正序电抗的比值。 10、电网对继电保护的基本要求是可靠性、选择性、快速性、灵敏性。 11、电网的安全自动装置是指当电力系统发生故障或异常运行时，为防止电网失去稳定和避免发 生大面积停电，而在电网中普遍采用的自动保护装置。 12、电气一次设备是指直接用于生产、输送和分配电能的生产过程中的高压电气设备，由一次设 备相互连接，构成发电、输电、配电或进行其他生产过程的电气回路称为一次接线系统和一次回路。 13、目前电网中采用的输电线路由两种：一种是电力电缆，一种是架空线路。 14、变压器是利用电磁感应原理将电能从一电路转移到另一电路的静止电气设备。 15、电流互感器的一、二次额定电流之比与一、二次绕组匝数成反比，其电流相位差接近为零。 16、电网的可靠性主要是指电网的充足性和安全性两项指标。 17、考核电网供电质量的指标包括电能质量（电压、频率和电压波形）和供电可靠性。 18、对电网电能质量有危害的负荷主要有冲击性负荷、不对称负荷和非线性负荷三类。 19、超高压电网的变压器中性点直接接地原则是尽量使电网零序网络阻抗保持不变。 20、高压隔离开关在合闸时能承受正常工作电流及短路电流，但不能切除短路电流和过大的工作 电流。 21、调整负荷具有调峰和调荷两方面的含义，它不是限制用电，而是改变用电时间。 22、国家对电力供应和使用实行安全用电、节约用电、计划用电的管理原则。 23、电力生产管理必须有一个有效的生产指挥系统，使发、供、用电各部门的生产工作协调一致， 这个机构就是电力调度。 24、电网运行分析就是指定期对当前电网的运行方式和设备状态的安全性、经济性和相关组织等 进行分析，以找出其不足并及时提出实施预防措施和改进措施的活动。 25、有功备用不足的电网在发生突然的大量功率缺额时，电网的频率就会下降。 26、电网中电源容量大于发电负荷的部分称为电网备用容量。 27、电网运行可分为三种状态：正常状态、紧急状态（事故状态）、恢复状态(事故后状态)。 28、电力系统稳定性按我国的现行规程可分为静态稳定、暂态稳定和动态稳定。 29、不对称运行将导致电流和电压三相对称性的破坏，因而会出现负序电流，当变压器中性点接 地时，还会出现零序电流。 30、电网发生振荡现象时，目前广泛采用的措施是恢复同步和系统解列。 31、正常情况下，不允许110KV（或35KV）与220KV主电网构成电磁环网运行。 32、电网安全运行是指电网按照有关规定连续、稳定、正常地运行，以保证供电可靠性。 33、电网优质运行是指电网运行频率、电压和谐波分量的负荷量指标符合国家规定的标准。 34、电网经济运行是指电网在供电成本最低和发电能源消耗率及网损率最小的条件下运行。
《电力调度员技师》 考试时间：120分钟 考试总分：100分 遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。 1、电气工作人员要学会紧急救护法，特别要学会（）。（ ） A.心肺复苏法； B.触电急救； C.创伤急救； D.落水急救。 2、高压电气设备为对地电压在（）者。（ ） A.1000V 及以上； B.1000V 以上； C.250V 及以上； D.250V 以上。 3、山东电网设置（）级调度机构。（ ） A.一； B.二； C.三； D.四。 4、输、变电设备延期申请应在批准竣工时间（）前提出。（ ） A.3小时； B.6小时； C.12小时； D.前一天10时。 5、地调管辖设备的运行方式、继电保护装置改变引起省调管辖的保护装置改变时，应于（）联系省调。（ ） 姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线---------------------- ---
A.改变前； B.改变后； C.不用； D.出现故障时。 6、各地调调度员和发电厂值长（）向省调值班调度员汇报负荷情况、检修情况、电压水平、设备运行异状、预定工作及天气情况等。（） A.接班后30分钟内； B.接班后一小时内。 C.接班后二小时内； D.接班后十分钟内。 7、设备（）、消缺，可随时向省调提出申请。（） A.大修； B.小修； C.临故修； D.更换。 8、电气设备的检修和试验，在（）情况下可以进行恢复送电。（） A.值班调度员接到其中一个工作单位的检修或试验完工的汇报后。 B.上级领导 要求值班调度员进行恢复送电。 C.值班调度员接到所有受令单位人员关于检修或试验完工可以送电的报告后。 D.所有工作单位的申请时间到期后。 9、电力系统稳定器（PSS）的参数由电网调度机构下达，其投入与退出按（）执行。（） A.自行掌握； B.调度指令； C.投入按调度指令； D.退出按调度指令。 10、根据《节能发电调度办法》规定，排在发电顺序首位的发电机组为（）。（） A.水能； B.生物质能； C.燃煤； D.风能。
电力调度员试题 一、填空题 1、停电拉闸操作必须按断路器→负荷侧隔离开关→母线侧隔离开关的顺序依次操作。 2、送电合闸操作应按母线侧隔离开关→负荷侧隔离开关→断路器的顺序进行。严防带负荷拉合刀闸。 3、线路的停送电均应按照模拟盘或接线图核对所填写的操作项目。 4、严禁约时停、送电。停电时，必须先将线路可能来电的所有断路器线路隔离开关、母线隔离开关全部拉开。 5、线路停电时，在所有线路上可能来电的各端应装设接地线。 6、线路隔离开关操作把手在停电后应挂上“禁止合闸，线路有人工作”的标示牌。 7、煤矿企业对供电最主要的要求是供电可靠安全。 8、对继电保护装置的基本要求是选择性、快速性、灵敏性、可靠性。 9、系统发生严重故障时，可能破坏系统稳定性、产生系统振荡、甚至可能引起系统瓦解。 10提高功率因素，可以提高设备的利用率，减小输电线路电压降和电能损失。 11、衡量电网电能质量的指标，通常是指电压、频率、波形三者，而以电
压和频率更为重要。 12、电压质量取决于系统中无功功率的平衡。无功功率不足，电压偏低。 13、电网频率主要取决于系统中有功功率的平衡。有功功率偏低，表示发电功率不足。 14、差动保护的优点是，能迅速地有选择性的切除保护范围内的故障。15、提检修申请人员应为工作票签发人。 16、设备检修或试验必须由检修单位在前一天十点前提出申请，十六时前批复，星期一的检修申请应在星期五提出，节日检修应在节前三天提出申请，于节前一天十一时前批复。 17、自备电厂和变电所设备检修时间的计算，是从设备断开或破坏备用，矿调值班员下开工命令时开始，到设备正式投入运行或达到备用时为止。 18、涉及两个及以上单位的配合操作的，必须使用逐项令。 19、凡属矿调管辖的线路，进（出）线刀闸外第一组接地刀闸一律由值班调度员掌握。 20、倒换变压器应检查并入的变压器确以带负荷，才能操作要退出的变压器。 二、选择题1、加速绝缘材料老化的主要原因是（ C ）。 A、电压过高 B、电流过大 C、温度过高 2、遇到电器设备着火时，应立即（ B ）。 A、汇报领导 B、切断电源、灭火 C、报警 3、单臂电桥是一种测量仪器，它可以测（ B ）。 A、电流 B、电阻 C、电压
一、选择题（59道） 1、电力系统暂态稳定计算（） A.考虑直流分量 B.不考虑短路电流的直流分量 C.不考虑短路电流的交流分量 D.不考虑交流分量 2、（）主要是研究元件有无过负荷及母线电压有无越限。 A.静态安全分析 B.动态安全分析 C.暂态安全分析 D.网络安全分析 3、在带电线路杆塔上工作时，风力应（）5级，并有专人监护。 A.不小于 B.大于 C.等于 D.不大于 4、值班调度员（工区值班员）的操作令应清楚明确，（）应将指令内容向发令人复诵，核对无误。 A.值班长 B.值班员 C受令人 D值班领导 5、工作终结的报告应简明扼要，并包括下列内容：工作负责人姓名，某线路上某处（说明起止杆塔号，分支线路名称等）（）设备改动情况等。 A.工作正在进行 B.已办理工作终结手续 C.工作已经完工 D.工作未完成 6、电网输电断面超稳定限额运行时间超过1h定位（） A.特大电网事故 B.重大电网事故 C.一般电网事故 D.较大电网事故 7、一次事故造成3人以下死亡，或者10人以下重伤者将构成（）级人身事件。
A.二 B.三 C.四 D.五 8、造成其他设区的市电网减供负荷20%以上40%以下，或者30%以上50%以下供电用户停电，将构成（）级电网事件。 A.一 B.二 C.三 D.四 9、并网运行的发电机应保证在（）范围内能够连续运行 A.48.5--50HZ B.48--51HZ C.46--51HZ D.45--51HZ 10.《电力监管条例》规定电力监管应执行（）原则 A.公开、公正和效率 B.平等互利、协商一致 C.公平、公正、公开 D.统一调度、分级管理 11.220kV以上线路、母线失去主保护构成（）级电网事件。 A.三 B.四 C.五 D.六 12. 220kV及以上线路、母线主保护非计划停运，导致主保护非计划单套运行超过（），确认为电网一级障碍。 A.12h B.48h C.72h D.24h 13.胸外按压要以均匀速度进行，每分钟（）次 A.50 B.60 C.70 D.80 14、电力系统故障，从短路发生的形态来讲单相接地故障概率占绝大多数，占（） A.70--80% B.80--90% C.85--90% D.75--80% 15.二氧化碳灭火器适合扑救电压为（）V以下的带电电器等场所的初起火灾。 A.220 B.380 C.600 D.1000
选择题 1.当线路输送自然功率时，线路产生的无功（）线路吸收的无功。 （A）大于（B）等于（C）小于（D）不确定 答案：B 2.电力系统的有功功率电源是（）。 （A）发电机（B）变压器（C）调相机（D）电容器答案：A 3.电力系统发生短路故障时，通常伴有（）降低现象。 （A）电流（B）相角（C）电压（D）频率答案：C 4.电压发生不稳定事故的主要原因是（）。 （A）输电线的功率太重（B）电压源离负荷中心过近 （C）电源电压太低（D）无功补偿太多 答案：A 5.为提高稳定性而采取的串联电容器补偿度一般不宜超过（）。 （A）0.3 （B）0.4 （C）0.5 （D）0.6 答案：C 6.系统中各点电压的不对称程度主要由（）分量决定。 （A）正序（B）负序（C）零序（D）以上都不对 答案：B 7.下列哪种调压方式不产生无功，仅改变无功的分布（）。 （A）调相机调压（B）投电容器调压 （C）投电抗器调压（D）调变压器分接头
答案：D 8.在三角形接线中，线电流幅值是相电流的（）倍。 （A）1 （B）2 （C）3（D）1/3 答案：C 9.在星形接线中，线电流幅值是相电流的（）倍。 （A）1 （B）2 （C）3（D）1/3 答案：A 10.中性点直接接地方式包括（）。 （A）中性点经小电阻（B）中性点经消弧线圈 （C）中性点经小电容（D）中性点经小电抗 答案：A 11.中性点经消弧线圈接地的运行方式，在实践中一般采用（）。 （A）欠补偿（B）过补偿（C）全补偿（D）恒补偿 答案：B 12.以下高压开关的故障中最严重的是（）。 （A）分闸闭锁（B）开关压力降低 （C）合闸闭锁（D）开关打压频繁 答案：A 13.带负荷合隔离开关时，发现合错，应（）。 （A）不准直接将隔离开关再拉开 （B）在刀片刚接近固定触头，发生电弧时，应立即拉开 （C）在刀片刚接近固定触头，未发生电弧，这时应立即拉开 （D）准许直接将隔离开关再拉开 答案：A 14.运行中的变压器中性点接地隔离开关如需倒换，其操作顺序为（）。
浙江省电力系统调度规程试题 浙江省电力系统调度规程试题库 一、填空补缺：1、浙江电网调度机构分三级，依次为_____________________________, _______________________，—————————————————。2、变电所220千伏主变属____________调度、___________许可，其220千伏分接头和220千伏、110千伏中性点接地方式属___________调度、_________________许可。3、正常运行频率保持在_____50________赫兹运行，其偏差不得超过______0.2_______赫兹。4、电网内电容器、低压电抗器组等无功补偿设备应按调度管理范围实行分级管理，其日常投切按有关运行规定执行，退出运行需经__________同意。5、省调值班调度员发布操作指令有以下两种形式：a)_________________________________-； b)_________________________________。不论采用何种发令形式，现场值班人员理解该项操作的___________和要求，必要时提出注意事项。6、值班调度员在进行倒闸操作时，先互报单位、姓名，严格遵守________、________ 、_________、___________、__________等制度，并使用本调度规程所规定的统一__________和____________术语及电网主要设备名称、统一编号等。7、由220千伏集控站及所管辖的少人（无人）值班变电所的倒闸操作，省调的操作命令（正令和预令）均发到集控站，对集控站的发令采取“三重命名”（即：__________+__________ + ________）的方式。8、两个电网进行同期并列时，必须满足_________________、_________________________、_______________________ 。9、合环操作，必须相位
二、单选题： 1.山东电网运行实行（）的原则。 A、统一调度、分级管理 B、分级调度、统一管理 C、统一调度 D、分级管理 标准答案:A; 出题依据：规程第2条 2.山东电网设置（）级调度机构。 A、1 B、2 C、3 D、无 标准答案:C; 出题依据:规程第3条 3.任何情况下监视控制点电压高于规定电压105%的持续时间不得超过 （）小时。 A、1 B、1.5 C、2 D、3 标准答案:C; 出题依据:规程第166条 4.当频率低于（）Hz时，各电厂值长无须等待调度指令立即自行 增加出力，直到频率恢复------或发电机带满出力。 A、49.5 B、49.6 C、49.7
标准答案:D; 出题依据:规程第146条 5.山东电网调度规程规定：任何时间电钟与标准钟误差不得超过（）。 A、± 10秒 B、±15秒 C、±20秒 D、±30秒 标准答案:D; 出题依据:规程第134条 6.省调管辖设备、省调委托地调代管设备、省调许可设备的月度大、小 修计划，各单位应在（）将次月检修计划报省调。 A、每月十日前 B、每月十二前 C、每月十五日前 D、每月二十日前 标准答案:C; 出题依据:规程第31条 7.发电设备检修（计划检修、临故修及消缺）工作结束前一天的（） 前（遇公休日提前），应向省调汇报，启动前应征得值班调度员的同意。 A、17点 B、12点 C、15点 D、20点 标准答案:B; 出题依据:规程第42条 8.任何情况下，监视控制点电压低于规定电压95%的持续时间不应超过 （）。
B、2小时 C、3小时 D、4小时 标准答案:B; 出题依据:规程第164条 9.任何情况下，频率超过50±0.2Hz的持续时间不应超过（）。 A、20分钟 B、30分钟 C、50分钟 D、60分钟 标准答案:B; 出题依据:规程第145条 10.型号为LGJQ-400的导线，按铝导线允许温度70℃，周围空气温度 25℃时，持续电流为（）。 A、710A B、1420A C、845A D、1690A 标准答案:C; 出题依据:规程P75页附录7 11.事故情况下，发电机允许短时过负荷运行，双水内冷发电机事故过 负荷不得超过15%，时间不得超过（）。 A、5分钟 B、10分钟 C、15分钟 D、20分钟 标准答案:C; 出题依据:规程第209条
填空 1电力系统切除故障时间包括（继电器起动）时间和（断路器跳闸）时间。 2调度系统包括（各级调度机构）和（电网内的发电厂、变电站）的运行值班单位。 3中性点直接接地电网发生接地短路时，（短路故障点）的零序电压最高，（接地中性点）的零序电压最低。 4发电厂和变电站的信号回路一般包括（预告信号、控制信号、事故信号、位置信号）回路 5电网的倒闸操作，必须根据（值班调度员的指令）执行，未得到（调度指令）不得擅自进行操作。 6交流电弧的熄灭关键在于电流过零后加强弧隙的冷却，使（热游离）不能维持，便不致发生热击穿，另一方面，使弧隙的（介质强度恢复）速度始终要大于弧隙（电压恢复）速度，即不能发生电弧击穿。7发生事故时，如通信中断，事故单位除进行必要的处理外，同时应（赶紧与调度取得联系），不得（因通信中断），延误处理事故。 8变压器的轻瓦斯保护动作于（信号）重瓦斯保护动作于（跳闸）。 9瞬时电流速断保护的保护范围随（运行方式）和（故障短路类形）变化。 10蓄电池的容量以（安时）表示，就是蓄电池放电到（终止电压）过程中所放出的电量。 11继电保护四性（选择性、灵敏性、速动性、可靠性） 12PT的二次额定电压为（100-100√3V）CT的二次额定电流为（5-1A） 13继电保护装置一般是由测量部分（逻辑部分、执行部分）组成 14继电器的（返回电流与动作电流）之比称为返回系数 15 电网合环的条件（电压相同、相位一致）两个电源合环前必须确知电网在（闭式网络运行），否则应向上级调度（询问核实后方可合环）。 16二次接线图常见的三种形式（原理图、布置图、安装图） 17直流负载可分为三类（经常负载、事故负载、冲击负载） 18CT的“减极性原则”（一、二次电流产生的磁通在磁路中相减的原则） 19在少油断路器中油只用作（灭弧介质）和触头开断后弧隙的（绝缘介质） 20当在门型构架的线路侧进行停电检修时如工作地点到接地线的距离（超过10米）时，工作地点虽在接地线外侧，也（应再加设一组接地线） 21变压器空载投入时会产生很大的（励磁电流）一般可达到变压器额定电流（6-8倍） 22变压器过电流保护的作用是反应外部（相间短路）引起的过电流，并作为内部（相间短路）的后备保护 23襄樊电网内的所有（发电供电用电）是一个紧密联系不可分割的整体，必须实行（统一调度、分级管理）的原则 24事故处理不包括事故后转为（临时检修或恢复设备送电操作）等 25电网调度机构既是生产单位又是电网管理单位的（职能机构）并代表（供电局、电力局、电力公司）在电网运行中行使调度指挥权 26受令人应正确理解调度指令若认为调度指令（不正确或有疑问）时，应立即向（值班调度员）报告，经解释并重复其指令后，（受令人）必须迅速执行。若执行该指令确将危及人身设备或电网安全时受集约人应当（拒绝执行）并立即将（拒绝执行的理由报告值班调度员和单位领导人） 27电网的倒闸操作，必须根据（值班和调度员的指令）执行，未得到（调度指令）不得擅自进行操作28下票时下票人在向受票人讲清（操作任务、操作要求、注意事项、操作示意图） 29在电容器上工作前应将电容器逐个（放电）并（接地） 30调度系统的值班人员（依法执行公务）有权拒绝（各种非法干预） 31检修申请票是经（调度）许可在电气设备上工作的（书面依据）也是（电网调度）管理的措施之一32避雷器的作用是当电气设备侵入（超过）规定值的过电压时，它便对大地（放电）起到（保护）设备的作用 33PT可分为（电磁式和电容分压式）两类 34开关主要由（导流部分、灭弧部分、绝缘部分和操作机构）四部分组成 35在发生接地短路时各序电压分布规律正序电压是（电源最高、短路点最低）负序电压是（电源最低、短路点最高）零序电压是（接地中性点为零，短路点最高） 36切空变过电压的幅值与（截流的大小）和（变压
