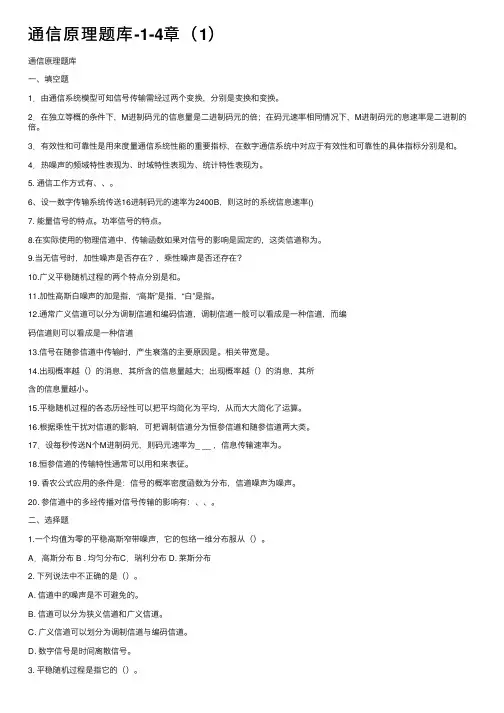

通信原理题库
一、填空题
1．由通信系统模型可知信号传输需经过两个变换，分别是变换和变换。
2．在独立等概的条件下，M进制码元的信息量是二进制码元的倍；在码元速率相同情况下，M进制码元的息速率是二进制的倍。
3．有效性和可靠性是用来度量通信系统性能的重要指标，在数字通信系统中对应于有效性和可靠性的具体指标分别是和。
4．热噪声的频域特性表现为、时域特性表现为、统计特性表现为。
5. 通信工作方式有、、。
6、设一数字传输系统传送16进制码元的速率为2400B，则这时的系统信息速率()
7. 能量信号的特点。功率信号的特点。
8.在实际使用的物理信道中，传输函数如果对信号的影响是固定的，这类信道称为。
9.当无信号时，加性噪声是否存在？，乘性噪声是否还存在？
10.广义平稳随机过程的两个特点分别是和。
11.加性高斯白噪声的加是指，“高斯”是指，“白”是指。
12.通常广义信道可以分为调制信道和编码信道，调制信道一般可以看成是一种信道，而编
码信道则可以看成是一种信道
13.信号在随参信道中传输时，产生衰落的主要原因是。相关带宽是。
14.出现概率越（）的消息，其所含的信息量越大；出现概率越（）的消息，其所
含的信息量越小。
15.平稳随机过程的各态历经性可以把平均简化为平均，从而大大简化了运算。
16.根据乘性干扰对信道的影响，可把调制信道分为恒参信道和随参信道两大类。
17．设每秒传送N个M进制码元，则码元速率为_ __ ，信息传输速率为。
18.恒参信道的传输特性通常可以用和来表征。
19. 香农公式应用的条件是：信号的概率密度函数为分布，信道噪声为噪声。
20. 参信道中的多经传播对信号传输的影响有：、、。
二、选择题
1.一个均值为零的平稳高斯窄带噪声，它的包络一维分布服从（）。
A．高斯分布 B . 均匀分布C．瑞利分布 D. 莱斯分布
2. 下列说法中不正确的是（）。
A. 信道中的噪声是不可避免的。
B. 信道可以分为狭义信道和广义信道。
C. 广义信道可以划分为调制信道与编码信道。
D. 数字信号是时间离散信号。
3. 平稳随机过程是指它的（）。
A．分布函数与时间起点有关；B．概率密度函数与时间起点无关。
C．均值与时间无关；D．方差与时间无关；
4. 理想白噪声的单边功率谱密度可以表示为： ( )
A. sinΩT
B. 门函数
C. 冲击函数
D. 常数
5.均值为零的窄带平稳高斯噪声加上一个正弦信号，它们相加之后的包络一维分布服从（）
A.高斯分布
B.均匀分布
C. 瑞利分布
D.莱斯分布
6.根据香农公式可知为了使信道容量趋于无穷大，不可以采取下列措施：（）
A.噪声功率为零
B. 噪声功率谱密度始终为零
C. 信号发射功率为无穷大
D. 系统带宽为无穷大
7．高斯白噪声通常是指噪声的什么量服从高斯分布：（）
A. 幅值
B. 相位
C. 自相关函数
D. 功率谱密度
8. 符号集为A、B、C、D、E，相互独立，相应概率为、、、、，其平均信息
量为：（）
A.1.800bit/符号
B. 1.825bit/符号
C. 1.850bit/符号
D. 1.875bit/符号
9. 理想白噪声的自相关函数可以表示为：（）
A. B. 门函数 C. 冲击函数 D. 阶跃函数
10. . 某高斯信道带宽为4kHz，输出信噪比为63倍，则信道容量为：（）
A. 12kb/s
B. 18kb/s
C. 24kb/s
D. 36kb/s
11.平稳随机过程协方差函数C(τ) 可以利用相关函数R(τ)和均值m来表示，具体情况如下：（）
A. B. C. D.
12.高斯白噪声通常是指噪声的什么量服从高斯分布：（）
A.幅值
B. 相位
C. 自相关函数
D. 功率谱密度
13. 散弹噪声、热噪声和宇宙噪声都属于：（）
A、电路噪声
B、自然噪声
C、起伏噪声
D、窄带噪声
14．以下属于恒参信道的是（）。
A．微波对流层散射信道 B．超短波电离层散射信道
C．短波电离层反射信道 D．微波中继信道
15．以下信道属于随参信道的是（ B ）。
A．电缆信道 B．短波信道C．光纤信道D．微波中继信道
16．调制信道的传输特性不好将对编码信道产生影响，其结果是对数字信号带来（）。
A．噪声干扰B．码间干扰C．突发干扰D．噪声干扰和突发干扰
17．连续信道的信道容量将受到“三要素”的限制，其“三要素”是（）。
A．带宽、信号功率、信息量 B．带宽、信号功率、噪声功率谱密度
C．带宽、信号功率、噪声功率D．信息量、带宽、噪声功率谱密度
18．根据香农公式以下关系正确的是（）。
A．信道容量一定，信道的带宽越宽信噪比的要求越小； B．信道的容量与信道的带宽成正比；
C．信道容量一定，信道的带宽越宽信噪比的要求越高；D．信道的容量与信噪比成正比。19. 数字通信相对于模拟通信具有（）。
A．占用频带小 B．抗干扰能力强C．传输容量大D．易于频分复用
20..数字通信最突出的缺点就是( ).
A.码间串扰严重
B.占用频带宽
21.平稳随机过程的自相关函数
()τ
x
R
是（）。
A．只为正的偶函数；B．只为负的奇函数；C．可正可负的偶函数。
22. 如果随机过程x(t)是广义平稳的，那么它一定具有________特点：
A．高斯分布B．满足各态历经的性质C．严格平稳D．均值是常数
三、判断题
1. 按照能量区分，确知信号可分为能量信号和功率信号（）
2. 白噪声是根据其概率密度函数的特点定义的。（）
3. 对于受到高斯白噪声干扰的连续信道，若增加信道带宽B，则信道容量C无限制地增加。（）
4. 对于受到高斯白噪声干扰的连续信道，若n0→0，则信道容量C→无穷。（）
5. 恒参信道对信号传输的影响是变化极其缓慢的，因此，可以认为它等效于一个时变的线性网络。（）
6. 幅度失真和相位失真属于非线性失真（）
7. 热噪声瞬时振幅的概率密度为高斯分布。（）
8. 调制信道绝大多数的信道都是线性的。（）
9. 信息速率在信道容量之内，才能实现无失真传输。（）
10. 调制信道中传输的是已调信号，已调信号都是数字信号（）
11. 编码信道中传输的是编码后的数字信号，所以常把编码信道称为离散信道或数字信道（）
12. 瑞利型衰落从波形上看，确知等幅波变成了包络缓慢起伏的随机调幅波（）
13. 信道噪声当传输信号时，它叠加与信号之上对其干扰，因此信道噪声是一种加性噪声（）
14. 恒参信道的特性是可以通过线性网络来补偿的。（）
15. 在信道容量一定的情况下，增加信道带宽可以换取减小对信噪比的要求。（ ）
四、简题答。
1．简述数字通信系统的基本组成以及各部分功能，画出系统框图。
2、通信系统的两项重要性能指标有效性和可靠性分别反映通信系统的什么性能？模拟通信和数字通信对应于这两项的具体指标是什么？
3. 数字通信有哪些主要优点？
4. 什么是窄带高斯噪声？它在波形上有什么特点？
5.什么是调制信道？什么是编码信道？说明调制信道和编码信道的关系。
6. 假设恒参信道的传输特性为H (ω)，相频特性为? (ω)，则它的不失真条件是什么？什么是群延迟
—频率特性(τ(ω))，其表达式是什么？
7. 随参信道传输媒质的特点？
五、计算题
1. 某信息源由A ，B ，C ，D 四个符号组成，这些符号分别用二进制码组00，01，10，11表示。若每
个二进制码元用宽度为5ms 的脉冲传输，这四个符号概率分别为1/4，1/4，3/16，5/16。 求该信息源的平均信息速率，码元速率。
2. 现有一个由8个等概符号组成的信源消息符号集，各符号间相互独立，每个符号的宽度为0.1ms 。计算：
（1）平均信息量；（2）码元速率和平均信息速率；（3）该信源工作2小时后所获得的信息量；
（4）若把各符号编成二进制比特后再进行传输，在工作2小时后发现了27个差错比特（若每符号至多出错1位），求传输的误比特率和误符号率。
3. 若()i t ξ是平稳随机过程，其功率谱密度0P ()2
i n ω=
，将它加于下图所示系统，试确定该系统输出随机过程的功率谱密度和相关函数。
4. 黑白电视机图像每幅含有个300000像素，每个像素有16个等概率出现的亮度等级。要求每秒种
传输30帧图像。若信道输出S/N=30dB ，计算传输该黑白电视图像所要求的信道的最小带宽。
5. 已知电话信道的带宽为3.4kHz，试求：接收信噪比时的信道容量；若要求该信道能传输4800bit/s的数据，则要求接收端最小信噪比为多少dB?
通信原理试题库填空题 1、 通信是消息传递的全过程，即 信息 的传输与交换。 2、 完成信息传递所需全部设备和传输媒的总和称为 通信系统 。 3、 信道指信号传输的通道，按传输媒介可以分为 有线 和 无线 两类。 4、 数字调制的目的是 把各种数字基带信号转换成适应于数字传输的数字频带信号。 5、 按通信方式不同，通信可以分为单工、半双工 和 双工 通信。 6、 信息是对消息的 不确定性的 定理描述。 7、 频带利用率的单位有 Baud/Hz 和 Bit/s/Hz 。 8、 信息量的单位当对数底为2时为比特，当对数底为10时为 哈特 ，当对数底为e 时 为 奈特 。 9、 通信系统最主要的性能指标为 有效性 和 可靠性 。 10、 设英文字母E 出现的概率为0.105，X 出现的概率为0.002。则E 的信息量为 3.25bit ，而X 的信息量为 8.97bit 。 11、 某信息源的符号集由A 、B 、C 、D 和E 组成，设每一符号独立出现，其出现概率 分别为1/4，1/8，1/8，3/16和5/16。则该信息源符号的平均信息量为 2.23bit/符号。 12、 所谓误码率，是指 错误接收的码元数在传送总码元数中所占的比例。 13、 只有 平稳随机过程 才可能具有各态历经性。 14、 在狭义的平稳随机过程中，其n 维的概率分布或n 维的概率密度函数与 时间的起点 无关。 15、高斯过程经过线性系统后的过程为 高斯过程 。 16、高斯过程的随机变量是高斯随机变量，其概率密度函数可表示为 22 2)(21 )(σπσa x e x f --=。 17、凡是功率谱密度在整个频域内都是均匀分布的噪声，称为 白噪声 。 18、要衡量随机过程任意两个时刻上获得的随机变量的统计相关特性，常用 协相关函数 和相关函数 来表示。 19、随机相位正弦波)sin()(0θξ+=t w t ，其中 0w 为常数，θ是在区间（0，2π）上均匀分布的随机变量。则其自相关函数为：τ0cos 2 1w 20、随机相位正弦波)sin()(0θξ+=t w t ，其中 0w 为常数，θ是在区间（0，2π）上均匀 分布的随机变量。则其平均功率为 1/2 。 21、为了提高数字信号的有效性而采取的编码称为__________，为了提高数字通信的可靠性 而采取的编码称为__________。 22、已知二进制数字信号每个码元占有的时间为1ms ，0、1码等概率出现，则码元速率为 __________，信息速率为__________。 23、设基带信号是最高频率为3.4kHz 的语音信号，则AM 信号带宽为 ，SSB 信号带宽 为 ，DSB 信号带宽为 。
《通信原理》复习题 一、填空题 1、根据信道中传输的信号是否经过调制，可将通信系统分为 传输系统和 传输系统。 2、已知某离散信源的输出有5种状态，其统计特性为 12345111112481616x x x x x ?? ? ??? ，则该离散信源的平均信息量为 。 3、码元速率相同时，八进制的信息速率是二进制的 倍（等概率时）。 4、按照传输媒体区分，信道可以分为两大类： 和 。 5、调制信道分为两类，即 信道和 信道。 6、幅度调制，是指高频载波的振幅按照基带信号振幅瞬时值的变化规律而变化的调制方式。它是一种线性调制，包括四种调制制度，分别是 、 、 、 。 7、角度调制、是指高频载波的 或相位按照基带信号的规律而变化的一种调制方式。它是一种非线性调制。它包括两种调制制度，分别 、 。 8、已知信息代码为1011000000000101，则其相应的AMI 码为 HDB3码为 、双相码为 。 9、相邻码元间的 称为码间串扰。码间串扰产生的原因是 。 10、对于二进制双极性信号，假设它在抽样时刻的电平取值为+A 和—A ，若(1)(0)1/2P P ==，则最佳判决门限电平为 。若为单极性信号，电平取值为+A 和0，且(1)(0)1/2P P ==，则最佳判决门限电平为 。 11、针对数字基带传输系统的基本问题，两种改善系统性能的实际技术是： 、 。 12、根据通信距离、频率和位置的不同，电磁波的传播可以分为 、 、 。 13、对于M 进制码元的传输中，码元速率B R 和信息速率b R 之间的关系为 。 14、在16进制系统中，已知码元速率为1200B ，则信息速率为 。 15、信号在随参信道中传输时，产生快衰落（fading ）的主要原因是 。 17、在相干解调时，为了无失真地恢复基带信号，接收端必须提供一个与接收信号的载波 本地载波。 18、模拟调制分为两大类： 和 。 19、2PSK 方式在实际中很少采用的主要原因是 。 20、MASK 调制信号的带宽是基带信号带宽的 倍。 21、DPSK 的中文全称是 。 22、信道是连接 和 的通信设备。信道可分为两大类 和 。 23、量化器的平均输出信号量噪比随 的增大而增大。
1、模拟调制方式中，可靠性最好的是 ，有效性最好的是 。 2、设0k 为传输常数，d t 为时间延迟，则理想恒参信道等效的线性网络传输特性为()H ω= ，其幅频特性为()H ω= ，相频特性为 ()?ω= ， 群延迟为()τω= 。 3、模拟信号采用13折线A 律进行编码，若模拟信号的一个抽样值为-1668△，则对应的PCM 码组为 。 4、假设输入信道的AWGN 功率为N ，信道的带宽为B ，信号功率为S ，则连续信道的容量公式为 。 5、窄带高斯噪声的随机包络服从 分布，相位服从 分布。 6、采用部分响应技术可以 ，并使冲激响应尾部震荡衰减加快，这是由于 。对输入序列进行预编码是为了防止 。 7、TDM 与FDM 比较， 对信道的线性要求要更严格。 8、在一个码组内纠正t 个错误，同时检测e 个错误，要求最小码距d min 应为 1、 传输和 传输是通信系统中信号传送的两种基本形式。 4、误差函数的定义为()erf x = 。 6、对于常规调幅，已调信号带宽是基带信号带宽的 倍，设常规调幅的调幅指数为 AM β，则其调制效率AM η= ，其最大值等于 。 1、一个离散信号源每秒发出四种符号中的一个，各相互独立符号出现概率分别为1/8、1/8、1/4、1/2，该信源的平均信息量为 ，平均信息速率为 。 2、一个均值为0，方差为σ2的窄带高斯噪声，其包络服从 分布，相位服从 分布。 4、AM 系统在 情况下会出现门限效应。 5、在简单增量调制系统中，系统的最大跟踪斜率为 。 6、在PCM30/32路系统中，其信息传输速率为 。 7、衡量均衡效果的两个准则是 和 。
第一章绪论 填空 1、在八进制中（M=8），已知码元速率为1200B，则信息速率为3600b/s 。 2、在四进制中（M=4），已知信息速率为2400b/s，则码元速率为1200B 。 3、数字通信与模拟通信相比较其最大特点是_占用频带宽和__噪声不积累_。 4、数字通信系统的有效性用传输频带利用率衡量，可靠性用差错率衡量。 5、模拟信号是指信号的参量可连续取值的信号，数字信号是指信号的参量可离散取值的信号。 消息：指通信系统传输的对象，它是信息的载体。是信息的物理形式 信息：是消息中所包含的有效内容。 信号：是消息的传输载体！ 信息源的作用就是把各种消息转换成原始信号。 发送设备：产生适合在信道中传输的信号，使发送信号的特性和信道特性相匹配，具有抗信道干扰的能力，可能包含变换、放大、滤波、编码、调制等过程。 简答 1、码元速率与信息速率的关系？R b=R B log2M R b信息传输速率R B码元速率M是进制T B码元长度R B=1/T B 2、按传输信号的复用方式，通信系统如何分类？ 答：按传输信号的复用方式，通信系统有三种复用方式，即频分复用、时分复用和码分复用。频分复用是用频谱搬移的方法使不同信号占据不同的频率范围；时分复用是用抽样或脉冲调制方法使不同信号占据不同的时间区间；码分复用则是用一组包含正交的码字的码组携带多路信号。 3、解释半双工通信和全双工通信，并用实际通信系统举例说明？ 半双工，双向不同时通信，如：对讲机；双工，双向同时通信，如：移动通信系统 4、简述数字通信系统的基本组成以及各部分功能，画出系统框图。 信源：把各种消息转换成原始信号。 信道：用来将来自发送设备的信号传送到发送端。 信宿：传送消息的目的地。 信源编码/译码：提高信息传输的有效性，二是完成模/数转换。 信道编码/译码：作用是进行差错控制。 加密解密：为了保证所传信息的安全。 数字调制解调：把数字基带信号的频谱搬移到高频处，形成适合在信道传输的带通信号。 第二章确知信号 填空 1、确知信号：是指其取值在任何时间都是确定的和可预知的信号，通常可以用数学公式表示它在任何时间的取值。
通信原理复习题 一、单项选择题 1．数字通信相对于模拟通信具有（ B ）。 A．占用频带小Ｂ．抗干扰能力强C．传输容量大Ｄ．易于频分复用 2．以下属于模拟信号是（ A ）。 A．PAM信号Ｂ．PCM信号C．⊿M信号Ｄ．DPCM信号 3．以下信号属于模拟信号的是（ B ）。 A．PCM信号B．PAM信号C．⊿M信号D．DPCM信号 4．以下属于数字信号是（ D ）。 A．PAM信号Ｂ．PDM信号C．PPM信号Ｄ．PCM信号 5．对于M进制的离散消息源消息源，其平均信息量最大时的概率分布为（ A ）。 A．均匀分布B．正态分布C．瑞利分布D．指数分布 6．通信系统可分为基带传输和频带传输，以下属于频带传输方式的是（C ）。 A．PAM传输方式B．PCM传输方式C．PSK传输方式D．⊿M传输方式 7．通信系统可分为基带传输和频带传输，以下属于基带传输方式的是（ B ）。 A．PSK传输方式B．PCM传输方式 C．QAM传输方式 D．SSB传输方式 8．按信号特征通信系统可分为模拟和数字通信系统，以下为数字通信系统的是（ D ）。 A．采用PAM方式的通信系统B．采用SSB方式的通信系统 C．采用VSB方式的通信系统D．采用PCM方式的通信系统 9．在数字通信系统中，传输速率属于通信系统性能指标中的（ A ）。 A．有效性B．可靠性C．适应性D．标准性 10．以下属于码元速率单位的是（ A ）。 A．波特B．比特C．波特/s D．比特/s 11．在模拟通信系统中，传输带宽属于通信系统性能指标中的（ B ）。 A．可靠性B．有效性 C．适应性 D．标准性 12．产生频率选择性衰落的原因是（ C ）。 A．幅频畸变Ｂ．相频畸变C．多径传播Ｄ．瑞利衰落 13．若采用空间分集技术，抗选择性衰落较差合并方式为（A ）。 A．最佳选择方式Ｂ．最大功率合并方式C．最小色散合并方式Ｄ．最大信噪比合并方式14．以下属于恒参信道的是（ D ）。 A．微波对流层散射信道B．超短波电离层散射信道 C．短波电离层反射信道D．微波中继信道 15．改善恒参信道对信号传输影响的措施是（C ）。 A．采用分集技术B．提高信噪比C．采用均衡技术D．降低信息速率 16．随参信道所具有的特点是（ D ）。 A．多经传播、传输延时随时间变化、衰落 B．传输损耗随时间变化、多经传播、衰落 C．传输损耗随时间变化、传输延时随时间变化、衰落 D．传输损耗随时间变化、传输延时不随时间变化、多经传播 17．根据信道的传输参数的特性可分为恒参信道和随参信道，恒参信道的正确定义是（B ）。A．信道的参数不随时间变化B．信道的参数不随时间变化或随时间缓慢变化 C．信道的参数随时间变化D．信道的参数随时间快速变化 18．以下信道属于随参信道的是（ B ）。 A．电缆信道B．短波信道C．光纤信道D．微波中继信道 19．调制信道的传输特性不好将对编码信道产生影响，其结果是对数字信号带来（B ）。 A．噪声干扰B．码间干扰C．突发干扰D．噪声干扰和突发干扰
第一章绪论 一、填空题 1、数字通信系统的主要性能指标就是有效性与可靠性。码元速率R B定义就是每秒传送码元的数目,单位Baud。信息速率定义就是每秒钟传送的信息量,单位bit/s。 2、数字通信系统的有效性用传输速率衡量,可靠性用差错率衡量。 3、模拟通信系统的有效性用传输带宽衡量,可靠性用信噪比衡量。 4、在等概条件下,八元离散信源能达到最大熵就是3bit/符号,若该信源每秒钟发送2000个符号,则该系统的信息速率为6k bit/s。 5、通信系统的有效性衡量指标对于模拟通信系统为传输带宽,对于数字通信系统为传输速率。 6、通信系统的可靠性衡量指标对于模拟通信系统为信噪比对于数字通信系统为差错率。 7、一个M进制基带信号,码元周期为T S秒,则传码率为1/T S波特,若码元等概出现,一个码元所含信息量为log2M (bit)。 8、通信系统模型中有两个变换,它们分别就是非电量与电量之间的变换与基带信号与频带信号之间的变换。 9、模拟信号就是指信号的参量可连续取值的信号,数字信号就是指信号的参量可离散取值的信号。 10根据信道中所传输信号特征的不同,通信系统可分为模拟通信系统与数字通信系统。 二、画图 1、画出模拟通信系统的一般模型。
2、画出通信系统的简化模型。 三、计算题 1、对于二电平数字信号,每秒传输300个码元,问此传码率R B 等于多少？若该数字信号0与1出现就是独立等概率的,那么传信率R b 等于多少？ band R B 300 s bit R b /300= 2、、现有一个由8个等概符号组成的信源消息符号集,各符号间相互独立,每个符号的宽度为0、1ms 。计算: (1)平均信息量;(2)码元速率与平均信息速率;(3)该信源工作2小时后所获得的信息量;(4)若把各符号编成二进制比特后再进行传输,在工作2小时后发现了27个差错比特(若每符号至多出错1位),求传输的误比特率与误符号率。 解:(1)符号）/(38log log 22bit M H === (2)T s =0、1ms ,所以B aud 10000R s T 1 B == 30kbit/s 310000H R R B b =?=?= (3)216Mbit/s 3600210303=???=?=t R I b (4)误比特率 561025.110 21627-?=?=b P 2小时传送的码元数为7B 107.23600210000t R N ?=??==
1、模拟调制方式中，可靠性最好的是 ，有效性最好的 是 。 2、设0k 为传输常数，d t 为时间延迟，则理想恒参信道等效的线性网络传输特性 为()H ω= ，其幅频特性为()H ω= ，相频特性为 ()?ω= ， 群延迟为()τω= 。 3、模拟信号采用13折线A 律进行编码，若模拟信号的一个抽样值为-1668△，则 对应的PCM 码组为 。 4、假设输入信道的AWGN 功率为N ，信道的带宽为B ，信号功率为S ，则连续 信道的容量公式为 。 5、窄带高斯噪声的随机包络服从 分布，相位服从 分布。 6、采用部分响应技术可以 ，并使冲激响应尾部震荡衰减加快，这 是由于 。对输入序列进行预编码是为了防止 。 7、TDM 与FDM 比较， 对信道的线性要求要更严格。 8、在一个码组内纠正t 个错误，同时检测e 个错误，要求最小码距d min 应为 1、 传输和 传输是通信系统中信号传送的两种基本形 式。 4、误差函数的定义为()erf x = 。 6、对于常规调幅，已调信号带宽是基带信号带宽的 倍，设常规调幅的调 幅指数为 AM β，则其调制效率AM η= ，其最大值等于 。 1、一个离散信号源每秒发出四种符号中的一个，各相互独立符号出现概率分别 为1/8、1/8、1/4、1/2，该信源的平均信息量为 ，平均信息速率 为 。 2、一个均值为0，方差为σ2的窄带高斯噪声，其包络服从 分布，相 位服从 分布。 4、AM 系统在 情况下会出现门限效应。
5、在简单增量调制系统中，系统的最大跟踪斜率为。 6、在PCM30/32路系统中，其信息传输速率为。 7、衡量均衡效果的两个准则是和。 8、已知8进制数字信号的码元速率为为1200B，对它进行ASK，则8ASK信号的频带利用率为。 9、在PCM中，与自然二进制码相比，选用折叠二进制码的主要优点是。 11、在VSB调制系统中，为了不失真的恢复信号，其低通滤波器的传递函数H(ω)应满足。 12、设信息速率为2Mb/s，则2PSK信号带宽为。 3、某二进制信源，各符号独立出现。若“1”符号出现的概率为3/4，则“0”符号出现的信息量为。 4、若信道传输带宽为10kHZ，信噪比为30dB，该信道最高信息传输速率理论值为 。 5、对模拟AM信号，无门限效应的解调方法为。 6、当二进制信源的每个符号出现概率时，该信源的熵最大。 7、采用时域均衡的目的是。 8、设输入信号的抽样值为+135△，则13折线A律PCM编码为。 9、设基带信号是最高频率为3.4kHZ的语音信号，则DSB信号带宽 为，SSB信号带宽为。 10、对某模拟信号进行线性PCM编码，设抽样频率为8kHZ，编码位数为7位，则此PCM信号的信息速率为，当抽样频率不变而编码位数由7增大到12时，量化信噪比提高dB。 11、设信息速率为2.048Mb/s，则2DPSK信号带宽为，QPSK信号的带宽为 。 3、码元速率相同且各符号等概出现时，8进制的信息速率是二进制的 倍。 1、一个8进制数字传输系统，若码元速率为2400Baud，则该系统的最大可能信
【 例 3 一 1 】某通信系统发送部分框图如图 3 一9 ( a )所示，其中载频 3c ω>>Ω,()1m t 和()2m t 是要传送的两个基带调制信号，它们的频谱如图3 一9 ( b )所示。 ( 1 )写出合成信号m ( t )的频谱表达式，并画出其频谱图。 ( 2 )写出已调波s( t )的频域表达式，并画出其频谱图。 ( 3 )画出从s( t )得到()1m t 和()2m t 的解调框图。 解：( 1 )由图 3 一 9 ( a )知：()()()12cos2m t m t m t t =+Ω 其对应的频谱表达式为()()()()1221 222 M M M M ω=ω+ω+Ω+ω-Ω???? 频谱图如图3-10（a ）所示。 ( 2 )由图3 一9 ( a )知 ()()()()()()()()()1212122cos cos 2cos cos cos 2cos 11 cos cos(2)cos(2)22 c c c c c c c s t m t t m t m t t t m t t m t t t m t t m t t m t t =ω=+Ωω????=ω+Ωω=ω+ω+Ω+ω-Ω s( t )频谱表达式为
()()()()()()()1122221 21 22224 c c c c c c S M M M M M M ω= ω+ω+ω-ω??? ?+ω+ω+Ω+ω-ω-Ω+ω+ω-Ω+ω-ω+Ω??? ? 其频谱图如图3-10 ( b )所示。 ( 3 )解调框图如图3-11 所示。 【 例3 一2 】图3 一12 是对DSB 信号进行相干解调的框图。图中n ( t )是均值为O 、双边功率谱密度为n 0／2 的加性高斯白噪声，本地恢复的载波和发送载波有固定的相位差θ。求该系统的输出信噪比。
全国2010年1月自学考试数字通信原理试题 课程代码：02360 一、单项选择题(本大题共15小题，每小题1分，共15分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 1.人讲话的语声信号为( A) A.模拟信号 B.数字信号 C.调相信号 D.调频信号 2.脉冲编码调制信号为( ) A.模拟信号 B.数字信号? C.调相信号 D.调频信号 3.均匀量化的特点是( A ) A.量化间隔不随信号幅度大小而改变 B.信号幅度大时，量化间隔小 C.信号幅度小时，量化间隔大 D.信号幅度小时，量化间隔小 4.A律13折线压缩特性中的第7段线的斜率是( A ) A.0.5 B.1 C.4 D.16 5.PCM30／32系统中对每路信号的抽样帧频率是( ) A.8kHz B.16kHz C.64kHz D.2048kHz 6.STM—16的一帧的字节数为( D ) A.9×270×l B.9×270×4 C.9×261×16 D.9×270×16 7.PCM30／32系统复帧的周期是( ) A.125sμ B.250sμ C.1ms D.2ms ? 8.异步复接在复接过程中需要进行( D ) A.码速调整和码速恢复 B.码速恢复 C.编码方式变换 D.码速调整 【同步复接---码速变换；异步复接—码速调整】 9.PCM30／32系统发送帧同步码的周期是( ) A.125sμ B.250sμ C.500sμ D.1ms 10.以下4种传输码型中含有直流分量的传输码型是( D ) 【P183. CMI码也含有直流分量】 A.双极性归零码 B.HDB3码 C.AMI码 D.单极性归零码 11.PCM30／32系统发送复帧同步码的周期是( ) A.125sμ B.250sμ C.1ms D.2ms 12.对SDH网络同步而言，在SDH网络范围内正常的工作方式是( ) A.伪同步方式 B.准同步方式 C.同步方式 D.异步方式 13.样值为513?，它属于A律13折线的(l=8)( D ) P36
1.1什么是通信？通信系统是如何分类的？ 1.2 模拟信号和数字信号的区别是什么？ 1.3何谓数字通信？数字通信的优缺点是什么？ 1.4 请画出数字通信系统的基本原理方框图，并说明各个环节的作用。 1.5对于二进制信息源，在等概发送时，每一符号所包含的信息量是否等于其平均信息量？ 1.6 衡量数字通信系统的主要性能指标是什么？ 1.7设英文字母中A、B、C、D出现的概率各为0.001，0.023，0.003，0.115，试分别求出它们的信息量。 1.8已知某四进制信源{0，1，2，3}，每个符号独立出现，对应的概率为P0，P1，P2，P3，且P0+P1+P2+P3=1。 ⑴试计算该信源的平均信息量。 ⑵指出每个符号的概率为多少时，平均信息量最大，为多少？ 1.9已知二进制信号的传输速率为4800b/s，试问变换成四进制和八进制数字信号时的传输速率各为多少？（码元速率不变） 1.10在强干扰环境下，某电台在5min内共接收到正确信息量为355Mb，假定系统信息速率为1200kb/s， ⑴试问系统误信率P b = ? ⑵若具体指出系统所传数字信号为四进制信号，P b值是否改变？为什么？ ⑶若假定信号为四进制信号，系统传输速率为1200 KB，则P b=？ 1.11 设一信息源的输出由256个不同符号组成，其中32个出现的概率为1/64，其余224个出现的概率为1/448。信息源每秒发出2400个符号，且每个符号彼此独立。试计算该信息源发送信息的平均速率及最大可能的信息速率。 1.12 二进制数字信号以速率200b/s传输，对此通信系统连续进行2小时的误码测试，结果发现15bit差错。问该系统的误码率为多少？如果要求误码率在1×10-7以下，原则上应采取一些什么措施？
通信原理练习题 2011.9.12 一、填空题 1、数字通信在信道中传输的是（）,模拟通信在信道中传输的是 （） 2、数字通信系统的可靠性指标为（）,模拟通信系统的可靠 性指标为（） 3、数字通信系统的有效性指标为（）,模拟通信系统的有效 性指标为（） 4、模拟信号的最高频率分量为1000Hz，对其取样后若信号频谱不混叠，则抽样频率为（） 5、窄带高斯平稳随机过程的包络服从（）分布，相位服从（）分布。 6、信道复用是指（） 7、PCM30/32 的一次群速率为（） 8、PCM30/32 的每一话路的速率为（） 9、PCM30／32 系统第2l 路信令码的传输位置(即在帧结构中的位置)为（） 10、已知信源熵H(X ) = 3bit/符号，信源每秒钟传送100 个符号，则信源的信息传输速率（） 11、某数字通信系统1 秒钟内传输了100 个码元，其中错误l 个码元，则误码率Pe 为（） 12、基带传输系统的码元频带利用率最高为（）。 13、在相同符号速率下，数字调制方式中频带利用率最低的是（）。 14、调制器的作用是（）。信道编码的作用是（）。信源编码 的作用是（）。PCM 的功能是（）。 15、可能存在定时信号提取困难的传输码型是（），解决方案是采用 （）。 16、均匀量化是指（），缺点是（）。 17、非均匀量化的特点是（）。 18、在相同调制信号条件下，模拟调制系统中已调信号占用带宽最小的是（）。 19、设量化级数为N=64，则码字位数为（）。 20、信源发出A、B、C 三种符号，出现概率分别为1/4，1/4，1/2，则信源熵为（） 比特/符号。 21、眼图是用示波器来观察（）和（）对通信系统性能的影响。 22、均衡的作用是（）。 23、某一消息出现的概率为0.125，则该消息所含有的信息量（）比特。 24、PCM30/32 路系统中，帧周期为（），一帧有（）bit，系统的数 码率为（），帧同步时隙为（），信令时隙为（）。 25、信道复用包括：（）、（）和（）。 26、信源等概发出A、B、C、D 四种符号，则信源熵为（）。 27、根据是否采用调制，可以将通信系统分为（）传输和（）传输。 频带传输是指（）。基带传输是指（）。 28、AM 信号的包络和调制信号成（）关系。
通信原理题库 一、填空题 1．由通信系统模型可知信号传输需经过两个变换，分别是变换和变换。 2．在独立等概的条件下，M进制码元的信息量是二进制码元的倍；在码元速率相同情况下，M进制码元的息速率是二进制的倍。 3．有效性和可靠性是用来度量通信系统性能的重要指标，在数字通信系统中对应于有效性和可靠性的具体指标分别是和。 4．热噪声的频域特性表现为、时域特性表现为、统计特性表现为。 5. 通信工作方式有、、。 6、设一数字传输系统传送16进制码元的速率为2400B，则这时的系统信息速率() 7. 能量信号的特点。功率信号的特点。 8.在实际使用的物理信道中，传输函数如果对信号的影响是固定的，这类信道称为。 9.当无信号时，加性噪声是否存在？，乘性噪声是否还存在？ 10.广义平稳随机过程的两个特点分别是和。 11.加性高斯白噪声的加是指，“高斯”是指，“白”是指。 12.通常广义信道可以分为调制信道和编码信道，调制信道一般可以看成是一种信道，而编 码信道则可以看成是一种信道 13.信号在随参信道中传输时，产生衰落的主要原因是。相关带宽是。 14.出现概率越（）的消息，其所含的信息量越大；出现概率越（）的消息，其所 含的信息量越小。 15.平稳随机过程的各态历经性可以把平均简化为平均，从而大大简化了运算。 16.根据乘性干扰对信道的影响，可把调制信道分为恒参信道和随参信道两大类。 17．设每秒传送N个M进制码元，则码元速率为_ __ ，信息传输速率为。 18.恒参信道的传输特性通常可以用和来表征。 19. 香农公式应用的条件是：信号的概率密度函数为分布，信道噪声为噪声。 20. 参信道中的多经传播对信号传输的影响有：、、。 二、选择题 1.一个均值为零的平稳高斯窄带噪声，它的包络一维分布服从（）。 A．高斯分布 B . 均匀分布C．瑞利分布 D. 莱斯分布 2. 下列说法中不正确的是（）。 A. 信道中的噪声是不可避免的。 B. 信道可以分为狭义信道和广义信道。
例[2.7] 设随机过程 式中，a 、ω0 皆为常数，Φ是在（0,2π）上均匀 分布的随机变量。 试问：(1) X (t )是否是平稳随机过程？为什么？ (2) X (t )是否具有遍历性？ 解：(1) 随机变量Φ的概率密度为 因而，过程X (t )的均值、自相关函数和均方值分别为 所以，X (t )是宽平稳随机过程。 (2)因为 对照（1）和（2）的结果可知，X (t )具有宽遍历性。 X m t a p t x t X E ==? +==??∞∞ -0d 21 )cos(d )()()]([20 0?π ?ω??π φ) (cos 2 ]d 21)22cos([cos 2) 22cos(cos [2 )])(cos()cos([)] ()([),(),(02 2000020002 0021ττω?π?τωωτωφτωωτωφτωφωττπX X X R a t a t a E a t a t a E t X t X E t t R t t R ==+++=+++=+++=+=+=?2 0)0()]([)]([)]([2 2 2 a R t X E t X E t X D X = -=-=0 sin cos lim d )cos(21 lim )]([000==+==∞→-∞→? T T a t t a T m t X E T T T T X ωωφφωτωφτωφωττ02 00cos 2d ])(cos[)cos(21lim )] ()([),(a t t a t a T t X t X E t t R T T T X =++?+=+=+?-∞→
【例2.8】设有一个二进制数字信号x (t )，如图所示，其振幅为+a 或-a ；在时间T 内其符号改变的次数k 服从泊松分布。 式中，μ是单位时间内振幅的符号改变的平均次数。 试求其相关函数R (τ)和功率谱密度P (f )。 解：将此二进制数字信号看成是一个平稳随机信号，则自相关函数为： 由图可以看出，乘积 x (t )x (t-τ) 只有两种可能取值：a 2 或-a 2。因此，上式可以化简为： R (τ) = a 2 ? [a 2出现的概率] + (-a 2) ? [(-a 2)出现的概率] 式中，“出现的概率”可以按上述泊松分布P (k )计算，若在τ 秒内x (t )的符号有偶数次变化，则出现+a 2; 若在τ 秒内x (t )的符号有奇数次变化，则出现-a 2。因此， 用τ 代替泊松分布式中的T ，得到 由于在泊松分布中τ 是时间间隔，所以它应该是非负数。所以，上式中当τ 取负值时，上式应当改写成 将上两式合并，最后得到： 其功率谱密度P (f )可以由其自相关函数R (τ)的傅里叶变换求出： P (f )和R (τ)的曲线： ,! )()(≥=-k k e T k P T k μμ+a -a x (t τ t t t -τ τ μτ22)(-=e a R 4 )(22 2 ωμ μ+ = a f P )]()([)(ττ-=t x t x E R ])5()3()1([])4()2()0([)]()([)(22 +++-+++=-=P P P a P P P a t x t x E R ττμτμτμτμτ μτμτμττ222322] !3)(!2)(!11[)(----==+-+-=e a e e a e a R μτ τ22)(e a R =τ μτ22)(-=e a R 4 )()(22 202202222ωμμτττττωτ μτωτμτωττμωτ +=+===? ??? ∞--+∞ --∞∞-∞∞ ----a d e e a d e e a d e e a d e R f P j j j j
选择题 1、符号集为A、B、C、D、E，相互独立，相应概率为1/ 2、1/4、1/8、1/16、1/16，其平均信息量为：D A、1.800bit/符号 B、1.825bit/符号 C、1.850bit/符号 D、1.875bit/符号 2、从差错控制角度看，当信道中加性干扰主要是高斯白噪声时，这种信道通常被成为（ A ） A. 随机信道 B. 突发信道 C. 混合信道 D. 干扰信道 产生频率选择性衰落的原因是（ C ）。 A．幅频畸变Ｂ．相频畸变 C．多径传播Ｄ．瑞利衰落 3、利用线性调制系统不失真的传输信号x(t)，根据采用的调制方法不同，其对应的传输带宽之间的关系为：（B ） A、DSB=AM=VSB=SSB B、DSB=AM>VSB>SSB C、DSB>AM=VSB>SSB D、DSB>AM>VSB=BSSB 4、即使在“0”、“1”不等概率出现情况下，以下哪种码仍然不包含直流成分：( A ) A、AMI码 B、双极性归零码 C、单极性归零码 D、差分码 5、在实际应用中下列哪种调制方式主要用于中、低速数据传输（ B ） A. 2DPSK B. 2FSK C. 2PSK D. 2ASK 6、关于多进制数字调制，下列说法不正确（ D ） A. 相同码元传输速率下，多进制系统信息速率比二进制系统高。 B. 相同信息传输速率下，多进制系统码元速率比二进制系统低。 C. 多进制数字调制是用多进制数字基带信号去控制载频的参数。 D. 在相同的噪声下，多进制系统的抗噪声性能高于二进制系统。 7、下列关于差错控制编码的描述错误的是：（ D ） A. 检错重发法和反馈校验法都需要反向信道的支持 B. 前向纠错法使得接收端不仅能发现错码，还能够纠正错码 C. 一维奇偶效验可以检测所有奇数个错误 D. 二维奇偶效验可以检测所有奇数个和偶数个错误 8、在数字通信系统中，需要接收端产生与“字”或“句”起止时刻相一致的定时脉冲序列，这个定时脉冲序列通常被称为（）A．载波同步 B.网同步 C.位同步 D.群同步 9、话音信号抽样速率为fs=8kHz，对于PCM30/32路系统，如果采用13折线A率压缩，那么系统的数码率为（ D ） A. 1.024Mbps B. 8.448Mbps C. 256Kbps D.2.048Mbps 填空题 1、设一分组码（110110）；则它的码长是 6 ，码重是 4 ，该分组码与另一分组码（100011）的码距是 3 。 2、衡量通信系统的质量指标主要是__可靠性___和__有效性____。模拟衡量通信系统的指标具体是_带宽__和__信噪比__；衡量数字通信系统的指标具体是_码速率___和误码率 3、系统要传输的信号的频率为0－4KHz，系统的抽样频率为____8kHz____；如果采用PCM A律编码，其码速率为__64kBd__；系统带
,其幅频特性为H() ,相频特性为 () _______________ ， 群延迟为() __________________ 。 3、 模拟信号采用13折线A 律进行编码，若模拟信号的一个抽样值为-1668△， 则对应的PCM 码组为 _______________________ 。 4、 假设输入信道的AWG 功率为N,信道的带宽为B ,信号功率为S ,则连续信 道的容量公式为 _______________ 。 5、 窄带高斯噪声的随机包络服从 _____________ 分布，相位服从 _____________ 分布。 6采用部分响应技术可以 ___________________ ，并使冲激响应尾部震荡衰减加快，这 是由于 __________________ 。对输入序列进行预编码是为了防止 ____________________ 。 7、 TDM 与 FDMt 匕较， _____________ 对信道的线性要求要更严格。 8、 在一个码组内纠正t 个错误，同时检测e 个错误，要求最小码距d min 应为_ 1、 式。 4、误差函数的定义为erf (x) 传输和 传输是通信系统中信号传送的两种基本形 6对于常规调幅，已调信号带宽是基带信号带宽的 幅指数 为 AM ，则其调制效率AM 倍，设常规调幅的调 ，其最大值等于 1、 一个离散信号源每秒发出四种符号中的一个，各相互独立符号出现概率分别 为1/8、1/8、1/4、1/2，该信源的平均信息量为 __________________ ，平均信息速 率为 ______________ 。 2、 一个均值为0,方差为C 2 的窄带高斯噪声，其包络服从 相位服从 分布, ______________ 分布。 4、 AM 系统在 ____________ 情况下会出现门限效应。 5、 在简单增量调制系统中，系统的最大跟踪斜率为 6在PCM30/32路系统中，其信息传输速率为 — 7、衡量均衡效果的两个准则是 __________________ 和 1、 模拟调制方式中，可靠性最好的是 是 ______________ 。 2、 设k o 为传输常数，t d 为时间延迟，则理想恒参信道等效的线性网络传输特性 为H() ，有效性最好的
通信原理练习题 一、填空题 1.通信系统的性能指标包括系统的 有效性 和 可靠性 。 2.常用的通信方式有频分复用、时分复用、码分复用和空分复用。 3.如果随机过程的均值为常数，自相关函数只与时间延迟常数有关，则称此随机过程为平稳随机过程。 4.在通信系统中同步方式分为同步传输和异步传输。 5. CMI 码编码规则是将信息代码中的“0”码编为“01”，而“1”码交替地编为“11”和“00”。 6．白噪声是功率谱密度在整个频域内都是均匀分布的噪声，其功率谱密度为 2/0n 。 7.通信方式可以分为单工通信、半双工通信和全双工通信。 8.广义信号按照它包括的功能可以分为调制信道和编码信道。 9.AMI 码全称是交替反转码。 10.如果在无限大时间区间()∞∞-,内信号的能量为有限值，则称该信号为能量信号，能量信号的平均功率S 为0。 11.通信系统中数据的传输方式可以分为并行传输和串行传输。 12.如果在无限大时间区间()∞∞-,内信号的平均功率为有限值，则称该信号为功率信号，功率信号的能量E 为0。 13．当发送信号的电平为A 和－A 时，最佳判决电平为 0 。 14.抽样信号的量化分为均匀量化和非均匀量化。 15.按信号可以表示为几个变量的函数划分，可以将信号分为一维信号和n 维信号。 16．传输2FSK 信号所需的第一零点带宽=?f s f f f 221+-。（注：载频分别为 ),21s f f f 基带信号的频率为和 17.平稳随机过程通过线性系统后的输出仍为平稳随机过程。 18.双相码的编码规则是，0码编为01，1码编为10。 19.按输入信号的不同可以将信道分为数字信道和模拟信道。 20.根据载波的不同可以将调制分为连续波调制和脉冲调制。
通信原理复习题 五、作图题 1．某调制方框图如图a所示。已知m(t)的频谱如图b，载频且理想带通滤波器的带宽为。 试求：（1）理想带通滤波器的中心频率为多少； （2）说明s(t)为何种已调制信号； （3）画出s(t)的频谱图。 2．根据如图所示的调制信号波形，试画出DSB及AM波形图，并比较它们分别通过包络检波器后的波形差别。 3．请画出采用单边带调幅的调制器和解调器的组成框图？若基带信号的频谱如图所示，载波频率为64kHz，取下边带（滤波为理想），请画出已调信号的频谱？ 4．若有5个频谱范围均为60kHz～108kHz的信号（已包括防护频带），现将这5个信号采用频分复用的方式合成一个频谱为312kHz～552kHz的信号。 试求：（1）对应于这5个信号所用的载波频率分别为多少（取上边带）； （2）画出该频分复用的原理框图； （3）试画出频谱搬移图。 5．设有12路电话信号，每路电话的带宽为4kHz（频谱0kHz～4kHz，已包括防护频带），现将这12路电话信号采用频分复用的方式合成一个频谱为60Hz～108kHz的信号。 试问：（1）用于12路电话频谱搬移的载波频率分别为多少(取上边带)； （2）画出频分复用的频谱搬移图（4kHz的电话频谱用三角频谱表示）。 6．设通信系统的模型如下图所示，请在图中标出调制信道和编码信道。请画出一对输入和一对输出时的调制信道数学模型图和二进制编码信道数学模型图。 7．设有三种传输通道分别如图a、图b和图c所示。 试求：（1）画出这三种传输通道的幅频特性示意图； （2）就失真问题对三种传输通道作简要讨论； （3）若三种传输通道的输入为一个矩形脉冲，请分别画出相应的输出波形草图。 8．设有一数字序列为1011000101，请画出相应的单极性非归零码（NRZ）、归零码（RZ）、差分码和双极性归零码的波形。 9．设有一数字序列为1011000101，请画出相应的NRZ码、RZ码、双极性归零码、AMI码和四电平码的波形。 10．设有一数字码序列为10010000010110000000001，试编为相关码、AMI码和HDB3码？并画分别出编码后的波形？（第一个非零码编为-1）11．设部分响应传输系统如图所示，若为100110100101。请画出各点的波形。 12．请画出眼图的模型结构图，并解释个部分所代表的含义。 13．设发送数字信息序列为11010011，码元速率为。现采用2FSK进行调制，并设对应“1”；对应“0”；、的初始相位为00。 试求：（1）画出2FSK信号的波形。 （2）计算2FSK信号的带宽和频谱利用率。 14．设发送数字信息序列为11010011，码元速率为。现采用2FSK进行调制，并设对应“1”；对应“0”；、的初始相位为00。 试求：（1）画出2FSK信号的波形。 （2）计算2FSK信号的带宽和频谱利用率。 15．设二进制FSK信号为 且等可能出现。 试求：（1）构成相关检测器形式的最佳接收机结构； （2）画出各点可能的工作波形； （3）若接收机输入高斯噪声功率谱密度为，试求系统的误码率。 16．假设有某2DPSK系统，设发送数字信息序列为110100101，码元速率为，载波频率为。 试求：（1）试画出2DPSK信号波形； （2）试画出采用非相干解调法接收的组成框图； （3）根据框图试画出解调系统的各点波形。 17．设数字序列为100101110，波特为1000B，载波频率为2000Hz。 试求：（1）画出相应得2DPSK的波形； （2）画出2DPSK传输系统的非线性变换+滤波法载波同步的组成框图； （3）画出以上组成框图中各点的波形图。 18．设发送数字信息序列为011010001，码元速率为，载波频率为4kHz。 试求：（1）分别画出2ASK、2PSK、2DPSK信号的波形（2ASK的规则：“1”有载波、“0”无载波；2PSK的规则：“1”为00、“0”为1800；2DPSK 的规则：“1”变“0”不变，且设相对码参考码元为“0”）。 （2）计算2ASK、2PSK、2DPSK信号的带宽和频谱利用率。 19．已知一低通信号的频谱为 试求：（1）假设以的速率对进行理想抽样，试画出已抽样信号的频谱草图； （2）若用的速率抽样，重做上题；
5－10 某线性调制系统的输出信噪比为20dB ，输出噪声功率为9 10W ，由发射机输出端到解调器输 入端之间总的传输损耗为100dB ，试求： （1）DSB/SC 时的发射机输出功率； （2）SSB/SC 时的发射机输出功率。 解：设发射机输出功率为S T ，解调器输入信号功率为Si,则传输损耗K= S T /Si=100(dB). （1）DSB/SC 的制度增益G=2，解调器输入信噪比 相干解调时：Ni=4No 因此，解调器输入端的信号功率： 发射机输出功率： （2）SSB/SC 制度增益G=1，则 解调器输入端的信号功率 发射机输出功率： 6-1设二进制符号序列为 1 1 0 0 1 0 0 0 1 1 1 0，试以矩形脉冲为例，分别画出相应的单极性码波形、双极性码波形、单极性归零码波形、双极性归零码波形、二进制差分码波形及八电平码波形。 解：各波形如下图所示：
6-8已知信息代码为1 0 1 0 0 0 0 0 1 1 0 0 0 0 1 1，求相应的AMI码及HDB3码，并分别画出它们的波形图。 解：
6-11设基带传输系统的发送滤波器、信道及接收滤波器组成总特性为H(ω)，若要求以2/Ts 波特的速率进行数据传输，试检验图P5-7各种H(ω)是否满足消除抽样点上码间干扰的条件？ ω (a ) (c ) (d ) 解：无码间干扰的条件是： ??? ??? ?> ≤=???? ? ?+=∑s s i s s eq T T T T i H H π ωπ ωπωω02)( (a ) ??? ? ?? ?> =≤=s s T B T H π ωππ ωω021)( 则 s T B 21= ，无码间干扰传输的最大传码率为：s s B T T B R 212max <= = 故该H (ω)不满足消除抽样点上码间干扰的条件。 (b ) ??? ? ?? ?> =≤=s s T B T H π ωππ ωω0231)( 则 s T B 23= ，无码间干扰传输的最大传码率为：s s B T T B R 232max >= = 虽然传输速率小于奈奎斯特速率，但因为R Bmax 不是2/T s 的整数倍，所以仍然不能消除码间干扰。故该H (ω)不满足消除抽样点上码间干扰的条件。 (c ) 如下图所示，H (ω)的等效H eq (ω)为：
