大连地铁工程机电设备（风水电）安装总承包项目一标段
电气配管安装作业指导书
编制：
审核：
批准：
编制单位：中铁二局集团有限公司大连地铁
风水电安装一标段项目经理部
编制日期：2013年4月
目录
1.编制目的 (1)
2.编制依据 (1)
3.适用范围 (1)
4.施工准备 (1)
4.1技术准备 (1)
4.2材料准备及要求 (1)
4.3机具准备 (2)
4.4作业条件 (2)
5.施工工艺 (2)
5.1施工工艺流程 (2)
5.2操作工艺 (2)
6.质量标准 (4)
7.成品保护 (6)
8.安全环保措施 (6)
9.质量记录 (7)
1.编制目的
作为华北路站动力照明系统电气配管安装施工方法，使施工过程规范化，保证施工过程的安全和施工质量。
2.编制依据
《地下铁道工程施工及验收规范》（GB50299-1999）（2003修订版）《建筑电气工程施工质量验收规范》（GB50303—2002）
《综合布线系统工程验收规范》（GB50312-2007）
《建筑电气工程施工质量验收规范》（GB50303-2002）
大连地铁1号线风水电1标华北路站动力照明系统施工设计图
中铁二局集团电务工程有限公司《项目管理手册》（XMSC A版）
中铁二局集团电务工程有限公司《作业指导书管理实施办法》
3.适用范围
本作业指导书适用于大连地铁工程机电设备（风水电）安装总承包项目一标段华北路站动力照明系统电气配管安装项目。
4.施工准备
4.1技术准备
（1）熟悉图纸，对图纸进行自审，熟悉和掌握施工设计图纸的全部内容和设计意图。
（2）根据综合管线图，结合现场实际情况确定管线走向、标高，标高测量基准均以1m标高线。
4.2材料准备及要求
（1）材料准备：
主要材料：JDG、PC、SC系列镀锌钢管20、25、32等。
（2）材料要求：
○1镀锌钢管、吊丝杆应具有出厂合格证书或质量鉴定文件。
○2镀锌钢管的材质、规格应符合设计文件的规定，表面应光滑、平整，不得变形、断裂、无毛刺。
4.3机具准备
主要施工机具有：砂轮切割机，手提岩石切割机，手动套丝机，液压弯管机，组合工具，人字铝合金梯，活动脚手架，冲击电锤，电源线盘等主要测量工具：红外线水平测量仪，钢卷尺，水平尺等
4.4作业条件
（1）墙体已砌筑完毕，作业地点无杂物并有足够的照度。
（2）沿墙面明敷管道时需墙体已刮完腻子。
（3）作业地点应有相应的辅相设施，如梯子、架子、移动平台、电源、消防器材等。
5.施工工艺
5.1施工工艺流程
电气配管安装施工工艺流程如图5-1。
图5-1 电气配管安装施工工艺流程图
5.2操作工艺
（1）施工测量：根据施工设计图，用红外线水平测量仪准确测量出配管的安装位置并作好记录作好记号。
（2）划线定位：
在剔槽埋管施工时，根据施工图纸和所埋管线的尺寸用红外线水平仪测出两条边线并做好标记；在吊架安装和管码安装时，根据施工图纸用红外线水平仪测出一条中线并做好标记。
（3）开槽、吊架及管码安装：
○1开槽：用冲击电锤、切割机在所需安装位置开槽、孔、洞。当剔槽位置在混泥土加气块时，开好槽必须先铺一层稀释混凝土。当埋2根SC20钢管时需开槽尺寸为60mm宽*40mm深,当埋1根SC20钢管时需开槽尺寸为30mm宽*40mm深，接线盒开槽尺寸为90mm*90mm*60mm。门框以上的接线盒在有吊顶的房间埋在吊顶以上，无吊顶的房间高于门框400mm预埋。
○2吊架安装：在吊架安装位置用冲击电锤沿标记打眼，打眼深为50mm,最后用Ф10膨胀螺栓将吊架牢固的固定在安装位置。
○3管码安装：在管码安装位置用冲击电锤沿标记打眼，打眼深为20mm 最后用Ф6塑料膨胀和自攻螺丝将管码牢固的固定在安装位置。
（4）配管安装：
○1暗敷配管安装方法：将所需预埋配管放入所开的槽中，配管离开槽表面净距离不小于15mm，管间连接采用套丝直接，钢管套丝不小于10 mm 并全部旋入钢管丝接头，直线段每隔1.0～1.5米设置管码固定。钢管和接线盒之间要采用丝扣连接。管口露出盒小于5mm，暗埋钢管的弯曲半径不小于管外径的10倍，配管预埋安装好后，要用泡沫或塑料口袋对接线盒进行包封，防止装修专业施工时将水泥沙浆灌进接线盒，造成堵塞。
○2明敷配管安装方法：吊顶内明敷时将钢管放在管码的槽内或吊管卡
内，再将螺丝拧紧。钢管之间采用专用丝接头连接，钢管套丝不小于10 mm 并全部旋入钢管丝接头，明敷钢管弯曲半径不小于管外径的6倍。当在吊顶内明敷时需高于吊顶天花不小于100mm;沿墙面明敷时安装高度应与管线综合相结合，一般标高距装修完成面不小于2500mm.吊杆或管码间距不得大于1500mm；在地面明敷于垫层浇筑前，需紧贴地面并用管码固定牢固，管码间距应不大于1.5米，在地面与墙体接缝处线管需陷入墙体10mm,以保证装修专业踢脚线安装。
设置接线盒时，钢管与接线盒采用套丝连接，在镀锌钢管上套好丝扣，旋上一个薄型锁紧螺母，插入盒中，再旋上盒内锁紧螺母。钢管进入接线盒要用锁螺母或护圈帽固定，露出锁紧螺母的丝口为2~4扣。
○3所有配管穿墙必须用大一号的钢管作为穿墙套管。
（5）跨接线连接及接地：
配管接头的两端和接线盒的两端各设一个接地线卡，用一根两端带铜鼻子的4mm2铜芯线将两个卡子连起来，同时在接线盒上用一根4mm2铜芯线连接在其中一端的卡子上，以保证电气连通，使管路在结构内和电气均连整体，配管接地统一在设备室用6mm2铜芯线与保护地线连接。
（6）防火封堵：
明敷管线的外表面必须涂刷防火漆，防火漆涂抹均匀；管线沿墙体明敷或在吊顶内明敷时需穿墙，必需用大一号的钢管作穿墙套管。套管长度与墙体齐平并用防火胶泥进行封堵。
6.质量标准
主控项目：
（1）镀锌配管在过线盒和套丝连接不得熔焊跨接地线，以专用接地卡
跨接的两卡间的连线必须是铜芯软导线，截面积不得小于4mm2 （2）镀锌配管不作设备的接地导体，当设计无要求时，镀锌配管全长不少于2处与接地或接零干线相连。
（3）镀锌金属配管严禁对口熔焊连接。
（4）配管剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度不小于15mm。
一般项目：
（1）布线根据现行国家标准和设计图纸的规定要求，对配管的型号、规格、种类进行检查确认。
（2）敷设在多尘或潮湿场所管路的管口和管子连接处，均采取相应的保护措施。
（3）所有管道安装必须保持整齐，在一个相同的基准内施工，要与墙身及相邻的管道保持水平或垂直。在同一平面之相同区间内，所有管道必须保持高度一致。
（4）所有管线过防火分区时，施工后要做好防火封堵。
（5）室内配管进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50—80mm，钢管管口采用防火材料密封，并保证达到设计密封要求。
（6）吊架或沿墙面明敷时，在终端、弯头中点或柜、台、箱、盘边缘的距离150mm—500mm范围内设有管卡，中间直线段吊杆或管卡间的最大间距应不大于1500mm。
（7）电线管路中间加装接线盒，必须满足综合布线技术规范的规定，即当敷设管路超过下列长度时，在便于接线处装设接线盒：
○1防护管长度每超过45米，无弯曲时；
○2防护管长度每超过30米，有一弯曲时；
○3防护管长度每超过20米，有二弯曲时；
○4防护管长度每超过12米，有三弯曲时。
○5防护管入盒时，盒外侧套锁母，内侧必须装护扣，在吊顶内敷设时，盒的内外侧均套锁母。
（8）镀锌层锈蚀或剥落处做防腐处理。
（9）配管在过建筑物变形缝处时需设补偿装置：用金属软管连接30mm,在钢管两端用接地跨接线连接牢固。
7.成品保护
（1）剔槽不得过大，过深或过宽，预制梁柱和预应力楼板均不得随意剔槽打洞，混凝土楼板、墙等不得私自断筋。
（2）土建浇筑混凝土时，电工应留人看守，以免振捣时损坏配管及盒、箱移位，遇有管路损坏时，应及时修复。
（3）明配管路及电气器具安装时，应保持顶棚、墙面及地面的清洁完整。搬运材料和使用高凳机具时，不得碰坏门窗、墙面。
（4）其他专业施工时，注意不要碰坏配管，严禁私自改动配管。
8.安全环保措施
（1）按规定穿戴好防护用品，做到“三紧”（领口紧、袖口紧、上衣下摆紧），方可进入现场施工。
（2）做到安全、有序的进场和退场。
（3）按规范使用施工机具，按操作工艺正确施工。
（4）卸车及取用管材时，要轻拿轻放，减少噪声。
（5）管材等不能放在外架，防止坠落。
（6）在脚手架上行走要避免踩上探头板。
（7）临边作业不能踩空。
（8）作业面应随时清理干净，废弃物和余料应清运至指定堆放地点。
9.质量记录
（1）配管安装检查记录。
（2）配管安装检验批质量验收记录。
（3）隐蔽工程验收记录。
（4）施工日记。

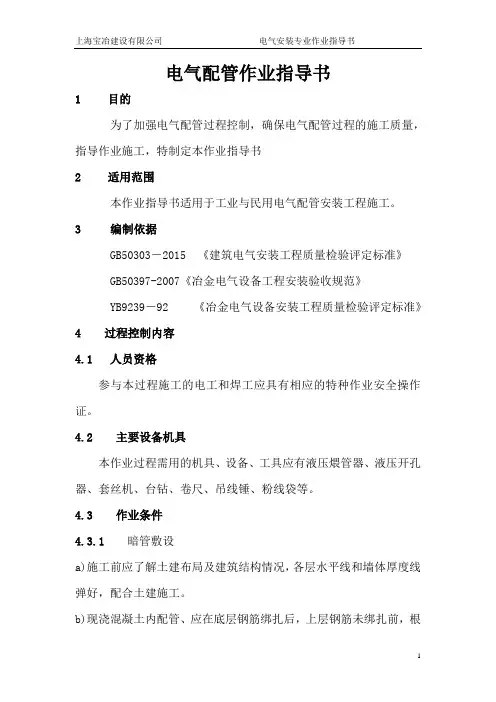

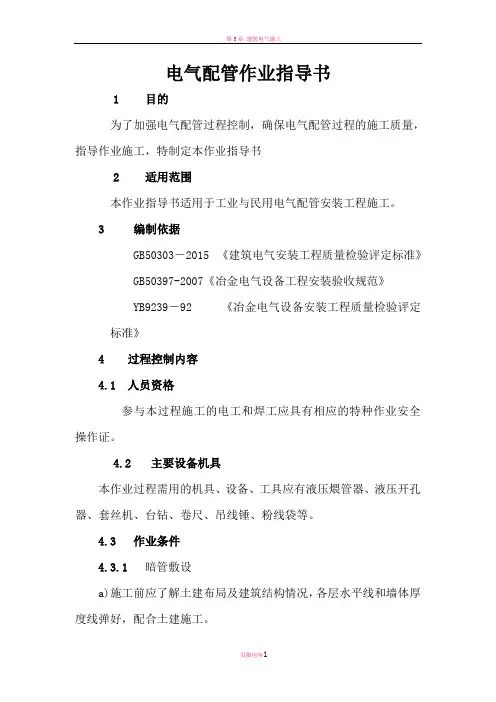

电气配管作业指导书 1目的 为了加强电气配管过程控制，确保电气配管过程的施工质量，指导作业施工，特制定本作业指导书 2适用范围 本作业指导书适用于工业与民用电气配管安装工程施工。 3 编制依据 GB50303－2015 《建筑电气安装工程质量检验评定标准》 GB50397-2007《冶金电气设备工程安装验收规范》 YB9239－92 《冶金电气设备安装工程质量检验评定标准》4 过程控制内容 4.1 人员资格 参与本过程施工的电工和焊工应具有相应的特种作业安全操作证。 4.2主要设备机具 本作业过程需用的机具、设备、工具应有液压煨管器、液压开孔器、套丝机、台钻、卷尺、吊线锤、粉线袋等。 4.3 作业条件 4.3.1暗管敷设 a)施工前应了解土建布局及建筑结构情况，各层水平线和墙体厚度线弹好，配合土建施工。 b)现浇混凝土内配管、应在底层钢筋绑扎后，上层钢筋未绑扎前，根
据施工图尺寸位置配合土建施工。 c)随砖墙（砌筑）配合施工立管. d)砖墙砌筑后，抺灰前在墙上开槽配管. e)随大模板现浇混凝土墙配管，土建钢筋网片绑扎完，按墙体线配管 4.3.2明管敷设。 a)配合土建结构安装好预埋件。 b)吊顶上的灯位及电气具确定后，在安装顶板前配管。 c)土建内装修油漆，涂料完成后进行明配管 d)采用胀管安装时，必须在土建抺灰完成后进行 e)使用黑铁管时，应先内外除锈。明配管内、外壁均应涂防腐漆，埋设于混凝土内的管子，外壁可不作防腐处理，直埋土壤内的黑铁管，内、外壁全部涂沥青漆。 4.4材料 4.4.1材料进场应有合格证/材料证明书 4.4.2钢管无压扁、裂口，内壁光滑 4.4.3非镀锌钢管无严重锈蚀；镀锌钢管镀锌层覆盖完整，表面无锈斑；绝缘管及配件不碎裂，如设计要求用阻燃管应有间距不大于1米的连续阻燃标记和制造厂标。 4.5工艺、操作要领 4.5.1 暗管敷设的基本要求 a)暗配的电线管应以最近的距离,减少弯曲敷设；埋入墙体或混凝土内的管子，离表面的净距不应小于15毫米。
电气配管安装工艺标准 1、主题词 电线保护管安装的程序、方法、技术要求。 2、适用范围 本标准适用于一般工业与民用建筑电气安装工程的电线保护管安装。 3、引用文件 GB50303—2002建筑电气工程施工质量验收规范 GB50258—96电气装置安装工程1KV及以下配线工程及验收规范 GB50257—96电气装置安装工程爆炸与火灾危险环境电气装置施工及验收规范 4、金属管安装工艺 4、1主控项目 4、1、1金属的导管必须与接地(PE)可靠接地。 4、1、2金属导管严禁对口熔焊连接;镀锌与壁厚小于等于2mm的钢导管不得套管熔焊连接。 4、1、3防爆导管不应采用倒扣连接;当连接有困难时,应采用防爆活接头,其接合面应严密。 4、1、4当绝缘导管在砌体上剔槽埋设时,应采用强度等级不小于M10的水泥砂浆抹面保护,保护厚度大于15mm。 4、2钢管安装一般规定 4、2、1敷设在多尘或潮湿场所的电线保护管,管口及其各连接均应密封。4、2、2当线路暗配时,电线保护管宜沿最近的路线敷设,并应减少弯曲,埋入建筑物、构筑物的电线保护管,与建筑物、构筑物表面的距离不应小于15mm。 4、2、3进入落地式配电箱的电线保护管,排列应整齐,管口宜高出配电箱基础面50—80mm;高度一致。 4、2、、4电线保护管不宜穿过设备或建筑物、构筑物的基础;当必须穿过时,应采取保护措施。 4、2、5电线保护管的弯曲处,不应有折皱、凹陷与裂缝,且弯扁程度不应大于管外径的10％。 4、2、6电线保护管的弯曲半径应符合下列规定:
A.当线路明配时,弯曲半径不宜小于管外的6倍; 当两个接线盒间只有一个弯曲时,其弯曲半径不宜小于管外径的4倍。 B.当线路暗配时,弯曲半径不应小于管外径的6 倍;当埋设于地下或混凝土内时,其弯曲半径不应小于外径的10倍。 4、2、7当电线保护管遇到下列情况之一时,中间应增设接线盒或拉线盒(过路盒),且接线盒或拉线盒的位置应便于穿线; A、管长度每超过30米,无弯曲. B、管长度每超过20米,有一个弯曲. C、管长度每超过15米,有二个弯曲. D、管长度每超过8米,有三个弯曲. 4、2、8垂直敷设的电线保护管遇到下列情况之一时,增设固定导线的拉线盒(过路盒): A、管内导线截面为50平方米及以下,长度每超过30米; B、管内导线截面为70-90平方米,长度每超过20米; C、管内导线截面为120-240平方米,长度每超过18米。 4、2、9水平或垂直敷设的明配电线保护管,其水平或垂直安装的允许偏差为1、5％。;全长偏差不应大于管内径1／2. 4、2、10在TN —S、TN— C— S系统中,当金属电线保护管、金属盒(箱)、塑料电线保护管、塑料盒(箱)混合使用时,金属电线保护管与金属盒(箱)必须与保护地线(EP线)有可靠的电气连接。 4、2、11潮湿场所与直埋地下的电线保护管,应采用厚壁钢管或防液型可挠金属电线保护管;干燥场所的电线保护管宜采用薄壁钢管或可挠金属电线保护管. 4、2、12钢管的内壁、外壁均应作防腐处理.当埋设于混凝土内时,钢管外壁可不作防腐处理;直埋于土层内的钢管外壁应涂两度沥青;采用镀锌钢管时,锌层剥落处应涂防腐漆。设计有特殊要求时,应按设计规定进行防腐处理。 4、3 钢管暗敷设工艺 4、3、1钢管暗敷设工艺流程图 钢管预制加工→箱盒安装→管路连接→钢管进箱盒连接→钢管敷设方式→接地线焊接 4、3、2钢管预制加工,应根据管径大小选择煨管器或煨管设备进行。成型钢管不应有折扁与裂缝,其弯曲半径按规定要求成型。电气管路严禁使用压制成型弯头.钢管切断应根据现场条件采用手工或机械断切,钢管管口应无铁屑
电气安装施工作业指导书 1.0适用范围 本施工作业指导书适用于…-…成品油管道工程站场、阀室电气工程施工。 2.0定义 以下解释为本程序文件自定义： 业主：…管道工程建设项目部。 PMC(监理)：…工程项目管理有限公司…-…成品油管道工程PMC项目部。 EPC总承包商：…工程EPC项目部，以下简称EPC项目部。 分包商：是指没有与业主签订合同或不直接隶属于业主的单位和个人，但与承包商签订合同或有隶属关系的单位和个人。指EPC项目部所属的设计、采办（设备、管材制造、管材防腐、中转站）、施工分包商，以下简称分包商。 EPC施工部：指EPC项目经理部下设的施工部，负责…-…成品油管道工程施工协调的运作及管理。 3.0引用标准、文件 3.1 修正 国家、PMC(监理)/业主或施工所在地有关的部门最新颁布的有关法律、法规、法定准则的要求，将随时贯穿于工作中，由此造成的不符合，在得到PMC(监理)/业主或EPC项目部的书面通知书后予以修正。 3.2 符合 本程序文件所规定的各施工程序工作，必须由合格的具有能力的相应岗位工人按规范要求和相关标准来完成。 本程序在3.3条引用标准和文件规定的标准，即为本程序文件的条款。 3.3 引用的标准规范 3.3.1标准规范 《电气装置安装工程接地装置施工及验收规范》 GB50169-… 《电气装置安装工程电缆线路施工及验收规范》 GB50168-… 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-… 《建筑电气工程施工质量验收规范》GB50303-… 《电气装置安装工程电气设备交接试验标准》GB50150-… 《电气装置安装工程母线装置施工及验收规范》GBJ149-… 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-… 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-… 《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-… 其它相关的标准规范 4.0 工程范围 4.1场站和阀室的电气安装。 4.2场站和阀室的外电安装。 5.0 施工准备 5.1 施工单位会同PMC(监理)/业主、设计进行阀室和场站的控制点交接。
电气工程作业指导书 第一章技术准备阶段 1、图纸会审时应主要审核电气器具、设备与设备层、顶层及暖气环路层的暖气片位置、各类风管、水平线槽、干管走向、厨房内操作台、吊柜、煤气、洗菜盆、烟道、卫生间内的脸盆、门厅处吊柜的位置，仔细核对相关专业图纸尺寸，发现有不合理处，在设计交底时办理一次性的变更洽商。 2、住宅室内插座及灯具平面位置尺寸应在审图阶段(施工预留预埋前)确定,并标注在施工平面图上.注意客厅、主卧等预留空调插座房间的暖气立管，如无设计要求，插座一律距结构外墙为500mm（注意考虑内保温墙的厚度）。 3、预留在二次结构内安装的线管位置必须与土建建筑图核对细部尺寸，不得利用电气平面图比例测量，以防产生误差。 4、工程主要部位：设备间、变配电室、消防泵房、中水机房、直燃机房、空调机房、多功能厅、竖井等部位，主电源的敷设方式（桥架、线槽、电缆）及走向位置必须与设备专业工长，在图纸会审阶段进行专业间的技术磋商与协调，落实图纸中有关专业施工存在的问题,尽量避免管道交叉,位置重合或安装后位置不符合施工规范等问题，必须在设计交底时办理一次性的变更洽商。消防泵房、中水机房、给水机房、直燃机房、空调机房等，循环泵电源管及其他设备电源管，与设备基础的地线跨接应按
“2005年92DQ13-1(46页)”做法施工。 5、为确保管路走向合理，施工前对标准层暗敷设的管路绘制实际走向管线的翻样图，做到标准层强弱电管路走向一致、做法一致，设备原件的位置统一，管线最大程度走近距离。 6、图纸会审后，对各设备间、变配电室、强弱电竖井线槽桥架及插接母线必须做走向、标高翻样图，厂家确定后，要求厂家根据实际现场情况进行二次翻样，翻样图未审定前不得进行加工，材料进场时按照翻样图进行验收，减少浪费，翻样图作为加工施工订货及现场的原始依据。特此强调，强电竖井落地配电柜及配电柜计量柜，电源进线建议采用下进线方式。 7、依据图纸竖井轴线、配电柜的位置、配电柜的尺寸，在本层地面预留预埋与电缆匹配的钢套管，套管要做地线跨接。竖井内垂直线槽预制加工时，根据上层配电柜进线（电缆）的大小，要求厂家在垂直线槽侧面上预留出线孔（以丁字三通形式留有线槽接头）。本层配电柜进线采用已预留的套管、与进线（电缆）匹配的线槽，在配电柜的下层与垂直线槽连接；线槽与配电柜PE排应做地线连接。如要一根电缆供三层电源用，层与层之间可采用镀锌钢管穿电缆或用“T”接线卡（每种施工方法均要求有设计签认的文字资料）。 A．钢管穿电缆方式：柜的上方开孔明配管与上层箱柜连接，但在配电柜制作时，应要求厂家柜内加设相线端子排。 B．“T”接卡连接方法：接线卡可放置在接线盒或封闭式线槽内，但放置在线槽内时在相应部位的线槽盖必须能够拆除检修。 8、防雷接地及等电位联结：电气工程图纸，设计对等电位联结要求有的不够详细，如卫生间、进出建筑物的金属管道设计图纸只是说明要做等电
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 电缆敷设及接线作业指导书(标 准版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
电缆敷设及接线作业指导书(标准版) 1.工程概况 1.1工程概况 新疆图木舒克2×350MW热电联产工程的锅炉由上海电气集团股份有限公司供货，锅炉型式：超临界参数变压运行螺旋管圈直流炉，单炉膛、一次再热、采用四角切圆燃烧方式、平衡通风、紧身封闭、固态排渣、全钢构架、全悬吊结构Π型直流炉，锅炉最大连续蒸发量：1193t/h。汽轮机由上海电气集团股份有限公司供货，型号：CCJK350-24.2/1.5/0.4/566/566，机组型式：超临界、一次中间再热、表凝式间接空冷、双抽汽(采暖+工业抽汽)凝汽式汽轮机，额定出力350MW。发电机由上海电气集团股份有限公司供货，型号：QFSN-350-2，型式：机冷却方式为定子绕组水冷，转子绕组及铁芯氢冷，励磁方式为自并励静止励磁系统。
为了反映热力过程中的运行参数值供值班人员及时掌握整套机组的运行情况，并据此做出正确的判断和合理地进行操作，以保证设备安全可靠地运行。在各个汽、水、油、气、烟、风、粉管道上设计有许多测点，通过测量管路引到变送装置，将信号转换成电流信号送往DCS系统；再通过DCS监视和控制设备，与其他控制系统（DEH、ETS）、常规控制仪表、就地控制仪表、辅助控制系统有机结合构成了单元机组整体控制系统，从而实现了对单元机组炉、机、电的集中监视和控制。 本工程热控主要的安装工作有：盘底座制作和安装、控制室热控（盘、台、箱）安装、就地盘（台、箱、柜）安装、及敏感元件安装、测量和控制仪表设备安装、电缆桥架安装、电缆敷设与接线、执行机构安装、管路敷设等。 2.编制依据 2.1设计院图纸； 2.2锅炉厂家图纸和汽轮机厂家图纸； 2.3《电力建设施工及验收技术规范第5部分：热工自动化》
电气配管及管道预埋工程施工方案 一、总则 预留预埋施工严格执行图纸设计要求及国家施工规范规定。 二、工程特点 本工程内部设施比较完备、技术设备多，工程量大且工艺复杂、质量要求高，加上工期紧迫。为此，密切配合土建，合理安排施工计划势在必行。 三、目前状况 根据现行施工图纸及会审记录结合土建施工计划，目前安装主要配合土建主体施工进行预留预埋。电气部分主要是暗配管及盒箱预埋预留，管道工程目前是套管、铁制件预埋及孔洞预留。 四、预留预埋内容 1、电气配管：照明、动力、消防、其它弱电系统、等电位、防雷接地系统； 2、管道套管：柔性、钢性； 3、通风空洞洞口预留。 五、电气配管工程 本工程预埋主要使用镀锌钢管ф15—ф150各规格、T4型灯头盒、86型接线盒、插接盒、自制过线盒（镀锌）、
套管、镀锌扁钢、园钢。 1、材料要求 （1）凡所使用的器材均按国家或部颁布现行的技术标准，并具有合格证件、准用证、质量证等。 （2）所有电气器材到达现场后，做一列检查： A.产品的技术文件齐全； B.按施工规范作外观检查。 （3）本工程彩镀锌钢管，其壁厚均匀、焊缝均匀，无折扁、裂缝砂眼，管内无铁屑及毛刺，镀锌管内外表面层完整地剥落现象，并整洁，耐腐蚀性强。 （4）根母外形完好无损，丝扣清晰、护品完整无损，铁制灯头盒、开关盒、接线盒等金属板厚度不小于，镀锌层无剥落，无变形开焊，敲落孔完整无损，面板安装孔与地线焊接脚齐全。 （5）面板盖板的堆栈、立与宽、安装孔距与所用盒配套，外形完整无损，板面颜色均匀一致。 （6）圆钢、扁钢、角钢等材质符合国家标准，镀锌层完整无损。 （7）其它铺材（如铅丝、电焊条、防锈漆、水泥、机油等）无变质过期现象。 2、主要施工方法及技术要求 （1）预留预埋 施工前认真熟悉图纸并结合土建管道通风施工图，
电气安装作业指导书 一、总体要求： 1、作业基本要求 组装前首先看明图纸及技术要求 检查产品型号、元器件型号、规格、数量等与图纸是否相符 检查元器件外观有无损坏 必须按图安装,连线正确，接触良好，并紧固 元器件组装顺序应从板前视，由左至右，由上至下 同一型号产品应保证组装一致性 面板、门板上的元件中心线的高度应符合规定（实际操作高度） 元件名称安装高度（m） 指示仪表、指示灯 0.6-2.0 电能计量仪表 0.6-1.8 控制开关、按钮 0.6-2.0 紧急操作件 0.8-1.6 2、安全技术要求 组装产品应符合以下条件： 操作方便。 元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。 维修容易。能够较方便地更换元器件及维修连线。 各种电气元件和装置应保留合适的电气间隙、爬电距离（见附表一） 保证一、二次线的安装距离。强弱电分开走线。10V以下的信号线要采用屏蔽线，防止信号被干扰。 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。 主回路上面的元器件，一般电抗器，变压器、变频器需要接地，断路器不需要接地 保护接地连续性：1保护接地连续性利用有效接线来保证。2柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面，或者破坏绝缘层3门上的接地处要加“抓垫”，防止因为油漆的问题而接触不好，而且连接线尽量短。 3、作业细节要求 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。 接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。 二、元件安装具体要求
变压器安装作业指导书 1.编制说明 变压器是一种常见的电气设备，在发电厂变电站都有不同容量的变压器在运行。变压器能够把一种等级的电压转变成另外一种等级的电压，可以利用它把不同电压的电网联在一起组成电力系统，所以电力变压器是电力系统里的重要设备，在电力系统中占有很重要的地位。 2.目的： 保证电力变压器的安装质量，确保安全运行。 3.适用范围： 适用于阿镇南110kV变电站工程的主变压器的安装施工。 4、编制依据： 4.1国标《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90。 4.2国标《电气装置安装工程电气设备交接试验标准》。 4.3制造厂家有关技术文件。 5.职责： 5.1总指挥： 全面负责安装工作，协调各工序之间的配合。 5.2技术负责人： 负责施工现场布置，编制安装技术措施，负责安装的技术工作。 5.3质检员： 负责安装工作各个工序的质量检查。 5.4起重指挥： 负责变压器吊罩及安装的起重工作。 5.5器身检查人员： 负责芯部检查并处理问题。 5.6油务人员： 负责绝缘油处理。 5.7安装人员： 负责附件安装。 5.8工具管理人员： 负责安装用全部工作的工具及装置性(消耗)材料管理。 5.9试验负责人： 负责变压器的试验。 6.施工程序 6.1安装特点： 由于变压器重量重，因此，变压器需要将附件在现场安装。变压器是电力系统中的重要设备，在现场安装要受现场条件的限制，给保证安装质量带来一定困难。 变压器的安装不仅仅是附件的组装，由于运输条件限制，相应带来另一些工作如：过滤、补充绝缘油，测量线圈和绝缘油的绝缘性能，判断受潮，检查芯部这些工作完成后才能进行附件安装，因此安装工作具有一定的复杂程度。 变压器是电力系统中的主要设备，为了保证安装质量和安装进度，不发生返工和返修现象，要求安装人员掌握有关的技术知识如：变压器结构，主要材料的性能，绝缘油的过滤方法，各个附件组装工艺等，才能保证变压器的安装优质高效、安全的投入运行。 6.2施工流程

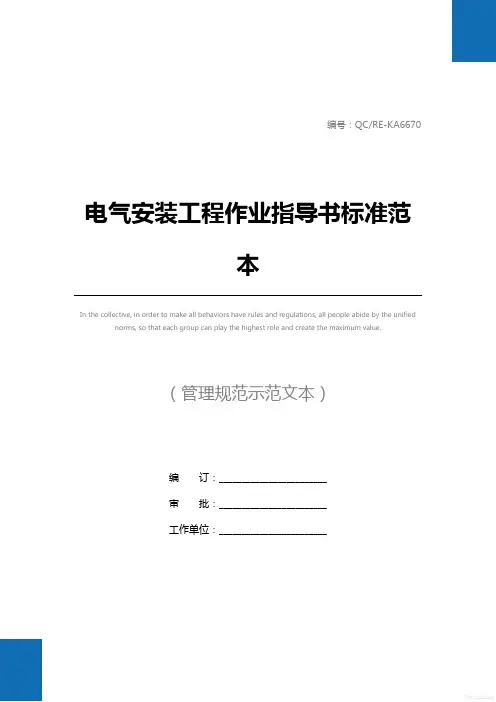

编号：QC/RE-KA6670 电气安装工程作业指导书标准范 本 In the collective, in order to make all behaviors have rules and regulations, all people abide by the unified norms, so that each group can play the highest role and create the maximum value. （管理规范示范文本） 编订：________________________ 审批：________________________ 工作单位：________________________
