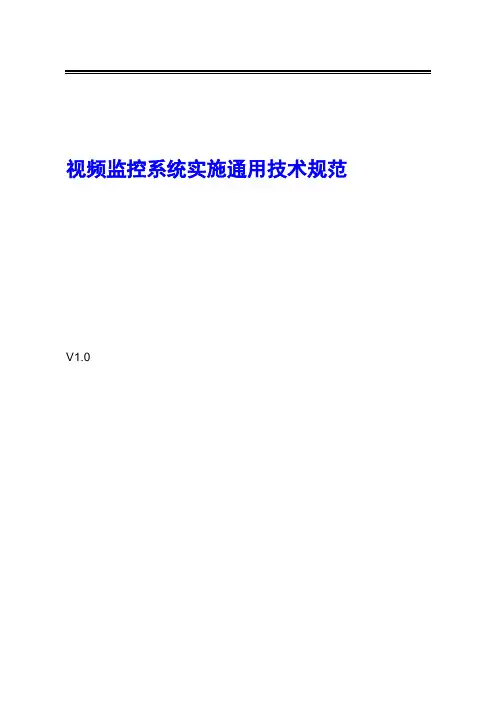

视频监控系统实施通用技术规范V1.0
目录
1.监控系统施工流程概述................................................................................... - 4 -1.1.监控系统设备组成. (4
1.2.监控系统主要功能....................................................... 错误!未定义书签。
1.3.监控系统施工流程 (5
1.3.1 施工准备阶段:............................................................................................................. - 6 -
1.3.2 施工阶段....................................................................................................................... - 7 -
2.监控系统室外设备安装位置要求................................................................. - 10 -
3.监控立杆安装施工......................................................................................... - 14 -3.1.监控立杆基础要求.. (14
3.2.监控立杆基础施工程序 (16
3.3.监控立杆的安装 (16
3.4.监控立杆的穿线 (17
4.监控系统室外前端设备的安装..................................................................... - 19 -4.1.摄像机检测及编码.. (19
4.2.前端摄像机的安装 (20
4.2.1.前端摄像机安装流
程 .............................................................................................. - 20 -
4.2.2.摄像机地址码调
试 .................................................................................................. - 20 -
4.2.3.摄像机的接
线 .......................................................................................................... - 21 -
4.2.4.摄像机的测
试 .......................................................................................................... - 21 -
4.2.
5.摄像机的安
装 .......................................................................................................... - 21 -4.3.光端机的安装. (22
4.3.1.光端机安装流
程 ...................................................................................................... - 22 -
4.3.2.光端机的接
线 .......................................................................................................... - 22 -
4.3.3.光端机的测
试 .......................................................................................................... - 23 -4.4.防雷系统的安装 (23
4.4.1.防雷系统安装流
程 .................................................................................................. - 24 -
4.4.2.防雷系统的接
线 ...................................................................................................... - 24 -
4.4.3.防雷系统的测试 ........................................................................... 错误!未定义书签。
4.4.4.防雷器安装注意事
项 .............................................................................................. - 25 -
4.4.
5.防雷接地 .................................................................................................................. - 25 -
4.5.监控机箱的安装........................................................... 错误!未定义书签。
5.监控系统室内设备的安装............................................................................. - 28 -5.1.监控系统机柜安装原则 (28
5.2.视频分配器系统的安装 (29
5.2.1.视频分配器安装流
程 .............................................................................................. - 29 -
5.2.2.视频分配器的接
线 .................................................................................................. - 30 -
5.2.3.视频分配器的测
试 .................................................................................................. - 30 -5.3.视频控制矩阵系统的安装........................................... 错误!未定义书签。
5.3.1.视频控制矩阵安装流程 ............................................................... 错误!未定义书签。
5.3.2.视频控制矩阵的接线 ................................................................... 错误!未定义书签。
5.3.3.视频控制矩阵的调试 ................................................................... 错误!未定义书签。
5.3.4.视频控制矩阵的测试 ................................................................... 错误!未定义书签。
5.4.硬盘录像机系统的安装 (30
5.4.1.硬盘录像机的安装流
程 .......................................................................................... - 30 -
5.4.2.硬盘录像机的接
线 .................................................................................................. - 31 -
5.4.3.硬盘录像机的调
试 .................................................................................................. - 31 -
5.4.4.硬盘录像机的测
试 .................................................................................................. - 31 -
6.监控系统测试................................................................................................. - 33 -
1.监控系统施工流程概述
视频监控系统施工流程可分为四个阶段:即施工准备阶段、施工阶段、系统调试、试运行阶段和系统竣工验收阶段。
图1-1 视频监控系统施工流程图
1.1.监控系统设备组成
系统主要由前端部分、传输部分、后端部分三大部分构成
前端设备功能以及组成:
前端主要设备有摄像机、镜头、防护罩、解码器、云台、监控杆、电涌保护器、光端机发射端、室外防护箱等设备组成。针对各种环境条件,对摄像机自身的安全也应得到保障,而且很重要。对于前端摄像机、防护罩及云台等设备,一般采用一体机或封闭较好的防护罩。在各种恶劣的环境下摄像机防护罩应备有相应的恒温、除霜、雨刷、防尘等措施,以保证摄像机正常工作。
主要功能是对各个监控部位进行实时监视,对监视区域做到从宏观到细节的动态监视。观察各个不同的方位并通过控制变焦镜头观察现场的远景、近景,甚至于某个局部的特写。
传输设备:
视频信号一般以基带频率的形式传输,最常用的传输介质是同轴电缆。即使其它设备的性能都非常好,如果没有良好的传输系统,最终看到的效果将仍然无法令人满意,因此根据不同距离采用相应类型的传输系统。一般距离在300米范围内采用SYV-75-5的同轴电缆,超过300米的范围时考虑采用光纤传输。
前端摄像机必须通过传输设备才能将现场图像传到后端设备上,用以监看及录像等
后端设备:
后端设备的作用是对前端已采集到的信号进行处理。它主要包括视频信号的切换、显示和记录、查询回放等主要功能。设备主要包括:控制键盘、矩阵、视频服务器、光端机接收端、视频分配器、硬盘录像机、监视器、画面分割器等设备。
监控中心部分的监看、控制与存储系统
前端所有摄像机所监视的范围信号通过传输设备后到后端进行统一监视管理。另还可以在需要的情况下建设分控系统监视。将前端摄像机通过视频分配器分别传到到电视墙与硬盘录像机,在电视墙上实时监看并通过硬盘录像机对摄像机进行控制与视频录像。
1.2.监控系统施工流程
在施工全过程中严格按照工程质量检验评定标准逐项检查操作质量,施工工艺的要求,对施工质量进行评定,并备好质量保证资料,保证交付使用的工程达到设计要求和满足使用功能。
1.2.1 施工准备阶段
图1-2 施工准备阶段流程图
1.掌握相关的规范和标准
严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。应遵守的规定主要有:
《通信光缆的一般要求》(GB/T7427-87
《民用闭路监视电视系统工程技术规范》(GB50116-92
《建筑及建筑群综合布线系统工程设计规范》(CECS72-95
《视频安防监控系统工程设计规范》(GB50395-2007
《商用建筑线缆标准》(EAI/TIA-568A
2.熟悉和审查图纸
熟悉和审查图纸包括学习图纸,了解图纸设计意图,掌握设计内容和技术条件,会审图纸后形成纪要,由设计、建设、施工三方共同签字,作为施工图的补充技术文件。核对土建与安装图纸之间有无矛盾和错误,明确各专业之间的配合关系。
3.项目施工进度表
项目施工进度表要有可实施作用、提供甲方及其自己按照进度施工。施工进度计划表一般使用office2003软件即可。项目施工计划要用Project2003 等软件制作。
4.技术交底
明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等,做到心中有数,以利于有计划、有组织,多快好省的完成任务。二是对工程技术的具体要求、安全措施、施工程序、配制。
5.施工预算
工程预算,按不同的设计阶段编制的可以分为:项目施工预算单、项目施工材料预算单、项目不可预计费用预算单等。预算编制办法由项目小组根据工程施工的时间、及其相关情况而定。
6.施工组织设计
见方案内具体施工组织设计
1.2.2 施工阶段
配合不属于我方施工队伍、如土建工程及其他工程,注意和遵循其施工规律。
图1-3 系统施工阶段流程图
1.预留孔洞和预埋管线与土建工程的配合在土建基础施工中,应做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。
2.线槽架的施工与土建工程的配合线槽架的安装施工,在土建工程基本结束以后,与其他管道(风管、给排水管的安装同步进行,也可稍迟于管道安装一段时间,但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合。
3.管线施工与装饰工程的配合配线和穿线工作,在土建工程完全结束以后,与装饰工程同步进行,进度安排应避免装饰工程结束以后,造成穿线敷设的困难。
4.各控制室布置与装饰工程的配合各控制室的装饰应与整体的装饰工程同步,弱电系统设备的定位、安装、接线端连接,应在装饰工程基本结束时开始。
1.2.3 调试、试运行阶段
先单体设备或部件调试,而后局部或区域调试,最后整体系统调试,具体调试按系统种类而定。
1.2.4 竣工验收阶段
工程验收分为隐蔽工程、分项工程和竣工工程三项步骤进行
1.隐蔽工程验收
系统安装中的线管预埋、直埋电缆、接地极等都有属隐蔽工程,隐蔽工程应进行随工检查,配合监理人员填写隐蔽工程随工检查表。工程在下道工序施工前,应由建设单位代表(或监理人员进行隐蔽工程检查验收,并认真输好隐蔽工程验收手续,纳入技术档案。
2.分项工程验收
某阶段工程结束,或某一分项工程完工后,由建设单位会同设计单位进行分项验收;有些单项工程则由建设单位申报当地主管部门进行验收。
3.竣工验收
工程竣工验收是对整个工程建设项目的综合性检查验收。在工程正式验收前,由施工单位进行预验收,检查有关的技术资料、工程质量,发现问题及时解决好。再由建设单位和由使用单位申报当地主管部门进行验收。
2.监控中心施工要求(含机柜
2.1.监控中心安装布置
监控中心安装设备包括:液晶监视器、机柜、硬盘录像机、视频及门禁管理电脑、光端机、语音对讲等相关设备。设备须按规定位置安装摆放,监视墙上方设置“广州地铁X号线施工X标XXXXX视频监控及门禁系统”标志牌。具体细节如下图及附件:
图1-4 现场监控中心平面布置图
图1-5 现场监控中心监视墙布置图
2.2.机柜安装布置
机柜内安装设备包括:光端机、硬盘录像机、视频分配器、视频分割器、视频监控及门禁管理电脑等。设备须按规定位置及顺序安装摆放,具体细节如
下图及附件:
图1-6 现场监控中心机柜布置图
3.监控系统室外设备安装位置要求
监控点位置选择:
根据施工现场特点及管理要求来确定最佳安装位置已达到最佳监看效果,避免重点监控区域出现盲区。
摄像机电源箱安装:
安装在监控立杆上时距地面2.5米上用抱箍同杆体连接,安装在墙体上时应尽量靠近摄像机安装固定。箱内放置插座、摄像机电源及电涌保护器,电源线应先接入电涌保护器后再连接电源插座。
电涌保护器安装位置:
安装在摄像机电源箱内,并固定安装整齐。
室外防水箱安装位置:
安装在离各个接入监控点较近位置,并尽量靠近取电供电箱,应选择固定及24小时不断电的供电箱。
发射端光端机安装位置:
安装在室外防水箱里固定在背板上.
电源空开安装位置:
安装在室外防水箱里固定在导轨上
4.监控立杆安装施工
监控杆的安装一般由4个人完成。其中1人负责指挥确认横臂方向、监控杆是否与地面垂直,另3人负责安装底角螺旋固定、穿线等工作。
4.1.监控立杆制作要求
立杆高度为4.5米,其中杆身4米、避雷针0.5米。在杆身规定位置喷涂“广州地铁视频监控系统”红色字样,以及在规定位置固定铝制铭牌,铭牌显示内容为设备名称、设备编号、摄像机号、安装单位、维护电话等信息。具体细节如下图及附件
图1-4 基础及预埋件图
4.2.监控立杆基础要求
基础挖掘为0.8*0.8*0.8=0.512立方,石子、沙子、水泥比例为:1:1:1, 搅拌均匀后方可浇灌。
如图所示:
图1-4 基础及预埋件图
浇灌时应注意事项如下:
预埋管件铺设要有防护措施
预埋地笼法兰水平,应用仪器测量(水平度、垂直度
图1-5 监控杆基础及法兰图4.3.监控立杆基础施工程序
图1-6 监控杆基础施工流程图
4.4.监控立杆的安装
支撑杆选用符合国家标准的钢制热浸镀锌杆,室外立杆采用八棱型或六棱型钢板制成,立柱高度为地面以上4.5米左右。立柱的安装位置亦根据安装现场的实际情况,不受阻挡的看到多个方向的原则确定。摄像机立杆具有良好的抗腐蚀能力和极高的稳定性。在八级风时立杆杆头摆动不超过5厘米。
监控杆焊接要求:
杆壁厚均匀,焊缝均匀,无劈裂、砂眼、棱刺和凹瘪现象,除镀锌外,安装前预先除锈,并有产品合格证,安装前再次喷防腐漆。
5.线路敷设
施工中一般会用到五种线:摄像机电源线、控制线、视频线、光纤以及网络线。各种线材的型号、规格必须符合设计要求和国家标准的规定,并必须有产品合格证。一般光纤采用室外GYXTW标准中心管式光缆,网络线采用室外网络线,视频线采用SYV75-5视频线,屏蔽网要求96编以上;控制线采用RVVP2×1.0mm2;电源线采用RVV3×1.5 mm2。
线缆敷设要求:
电缆(线敷设前,做外观及导通检查,并用直流500V兆欧表测量绝缘电阻,其电阻不小于5MΩ;当有特殊规定时,应符合其规定。
线路按最短途径集中敷设,横平竖直、整齐美观、不宜交叉。
线缆埋地必须穿管,特殊情况则必须穿钢管,在施工作业面线缆埋地必须不小于30CM,其他位置须不小于10CM。
当线路周围温度超过65℃时,采取隔热措施;位处有可能引起火灾的火源场所时,加防火措施。
线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。
线路与绝热的工艺设备,管道绝热层表面之间的距离应大于200mm,与其他工艺设备、管道表面之间的距离应大于150mm。
线路不应有中间接头,当无法避免时,应在分线箱或接线盒内接线,接头宜采用压接;当采用焊接时应用无腐蚀性的焊药。补偿导线宜采用压接。同轴电缆及高频电缆应采用专用接头。
线路敷设完毕,应进行校线及编号,并按第一条的规定,测量绝缘电阻。
测量线路绝缘时,必须将已连接上的设备及元件断开。
敷设电缆时应合理安排,不宜交叉;敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦;固定时,松紧应适度。
多芯电缆的弯曲半径,不应小于其外径的6倍。
信号电缆(线与电力电缆交叉时,宜成直角;当平行敷设时,其相互间的距离应符合设计规定,最小间距一般为30cm(与电力线缆的功率有关。具体见综合布线物理参数表。
电线穿管前应清扫保护管,穿管时不应损伤导线。
信号线路、供电线路、应分别采用各自的保护管。
6.监控系统室外前端设备的安装
系统室外前端设备因全天侯在恶劣的环境下工作,要注意以下几点:保护设备正常工作
设备的防雨、防热、防寒、防霜、密封等
设备工作持久性;
设备的安全问题;
6.1.摄像机检测及编码
1.摄像机到货后,组织测试人员对摄像机上电测试。
