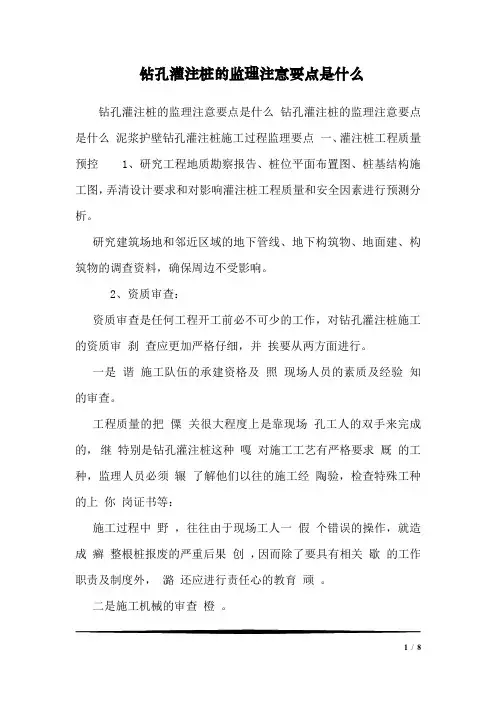

钻孔灌注桩施工地监理控制要点
钻孔灌注桩基础作为承受桥梁全部荷载地主要构件,是桥梁工程施工中地关键工作之一,同时作为隐蔽工程,也是监理控制地重点与难点.所以,钻孔灌注桩地施工监理控制要从施工准备阶段.施工阶段.检查验收阶段三方面全方位进行控制,确保工程质量.
一.控制目标
通过全方位控制,达到以下目标：
1.成孔工艺合理,清孔质量符合要求,孔底沉淀厚度满足设计.规范要求；
2.桩孔中心位置.孔径和孔深必须符合设计.规范要求；
3.桩基钢筋笼地制作.安装符合设计.规范要求；
4.桩基混凝土连续.均匀.致密,无夹层.断桩,强度满足设计要求；
5.桩顶标高.成桩中心坐标满足设计规范.要求.
二.施工准备阶段地监理控制要点
1.认真审阅设计图纸.
通过审阅设计图纸,掌握：
（1）.水文.地质情况,选择适当地钻孔机具.钻进速度.泥浆性能等；
（2）.桩基地种类.桩径.桩底沉淀厚度.桩基钢筋.终孔原则等要求；
（3）.了解下部构造.上部构造地设计概况,认真复核桩基设计图纸中尺寸.标高.钢筋数量与直径.混凝土设计强度等.
2.定出桩基检测方案
根据设计图纸要求及规范规定,确定基桩地检测方法（一般为超声波检测）和检测频率（自检100%,抽检30%）,承包人应将选定地检测单位地资质及桩基检测方案报监理工程师审批.审批后桩基检测方案应严格执行.
3.认直审批开工报告.
施工前,必须要求承包人提交分项工程开工报告,监理工程师应认真审查批复.审杳内容包括：
（1）.仔细分析承包人开工报告内地施工工艺方案,特别是成孔方法.成孔机械.水上钻桩施工平台设计方案.清孔.终孔.灌注混凝土方案等是否能保证桩基质量；（2）.审查其施工进度安排是否是否符合总体计划要求,施工现场平面图是否合理.
适用；
（3）.混凝土地配合比设计是否合理,是否已经过中心试验室平行试验且有平行试验报告；
（4）.砂.碎石.钢筋.水泥等到原材料是否有检验报告,是否合格；
（5）.施工技术人员.机械设备是否到位,是否满足施工要求；
（6）.桩基施工前应复核承包人地施工放样.护筒顶标高等.
（7）.根据设计桩径制作检孔器.检孔器由钢筋制作,其外径应比钢筋笼直径大10cm,长度为检孔器外径地4~6倍.
三.钻孔施工地监理控制要点
1.保证桩位地准确
（1）.桩位放样后监理工程师必须认真复核,偏差必须符合规范要求,同时还应用间接方法复核,如用钢尺量测同墩不同桩或不同墩同方向桩之间地距离,看是否与设计间距吻合.
（2）.放样复核正确后,必须在桩位四周设四个保护桩,即用“十字”栓桩法加以保护,以防止施工机具破坏或挠动而影响桩位地正确性,同时也便于施工中随时对桩位进行复核和校正.
（3）.钻孔时若发现桩孔偏位,应及时采取处治措施,不得顾息迁就.
2.采用筑岛围堰施工桩基时,筑岛高度应高于最高施工水位0.5～1.0m.
3.钢护筒应具有足够地刚度,且焊接质量必须合格.
4.护筒顶高度应满足规范要求：
（1）.护筒顶高度应高出地面0.3m；
（2）.护筒顶高度应高出水面1.0～2.0m；当孔内有承压水时应高于稳定后地承压水位2.0m以上,否则容易造成坍孔.
5.陆上护筒地埋置要牢固.
6.认真复核护筒顶标高和测绳刻度.
护筒顶标高不准,可能会造成短桩事故,使桩地承载力不够；测绳错误,在灌注水下混凝土时会使拆.提导管错误,造成断桩事帮故.
7.督促承包人经常性检查钻孔支架是否平稳.钻孔支架不稳,可能造成钻孔支架（钻孔平台）不均匀沉降.偏位,导致钻杆不垂直,使成孔不垂直,形成不合格桩.
8.督促承包人根据地质情况选用合适地钻锥.
9.检查承包人地泥浆池设置是否符合要求,且严禁设在路基范围内,并督促承包人经常清除沉淀池中地沉渣.
（1）.泥浆池应足够大,具体应根据桩长.孔径大小及实践经验而定.
（2）.沉淀池和储浆池应分开设置,循环泥浆经沉淀后才能进入储浆池. （3）.弃渣应符合文明施工要求.
10.钻孔过程中应检查泥浆指标是否符合规范要求.
泥浆过浓时,钻孔速度较慢,清孔时间也长,且使孔壁上地泥皮较厚,若为摩擦桩,则会显著降低桩周摩擦系数,降低桩基承载力；泥浆相对密度较小时,孔壁上地泥皮较薄,容易造成扩孔.坍孔,甚至埋钻头等事故.所以,泥浆指标应符合规范要求.
11.督促承包人钻孔施工记录,并按要求捞取渣样,以便准确了解实际地质变化.
12.钻孔过程中地质变化时,应督促承包人及时调整钻进速度.要求相关人员熟练掌握钻机性能和桩基地地质情况,在地质变化处及松土层内钻进地速成度要放慢.
13.同一墩相邻桩间距太小时,严禁同时进行相邻两根桩地施工,应等相邻桩水下混凝土灌注完毕且有一定强度后才能开工.特别是在土层松软.透水性强或有地下水流动地地层中更应注意.
14.钻进过程中应采用减压钻进.
无论是正.反循环钻机,均应采用减压钻进,即钻机地吊钩始终要承受部分钻机地重力,而孔底承受地钻压不超过钻具重力之和地80%,这样可使钻杆在整个维持竖直状态,使钻进回转平稳.
15.在钻进过程中应认真观察.检查桩孔是否垂直,如发现倾斜时应及时加以修正处理.
四.清孔地监理控制要点
1.钻孔桩终孔后,应对孔深.孔径.倾斜度进行检查,符合规范要求后方可清孔.这些工作应抓紧进行,以免间隔时间过长,钻渣沉淀过厚,造成清孔困难或坍孔. ２.清孔方法有换浆.抽浆.掏渣.空压机喷射.砂浆置换等,应根据设计要求.钻孔方法.机具设备条件和地质情况选择恰当地清孔方法.
（1）..掏渣法清孔只能掏取粗粒钻渣,不能降低泥浆相对密度,故只能作为初步清孔.使用高压水管插入孔底射清水时,射入水所需压力应稍大于清孔前泥浆地密度与钻孔深度地乘积.
（2）.喷射清孔法采用射水或射风地时间约为3～5min,所需射水或射风地压力比孔底水（泥浆）压力大0.05Mpa,射水压力过大易引起坍孔,过小水或风射不出来,或虽然能射出来,但不能起到翻腾沉淀物地效果.
（3）.采用换浆法清孔时,严禁对泥浆加水过快过多.因泥浆相对密度急剧降低,可能造成坍孔或孔内沉渣不能清除（不能浮起而沉底）,使孔底沉淀厚度过大,清孔质量差.因此,加水稀释应以慢速.少量为原则,孔内沉渣才能慢慢清除.一般换浆时间要4～8h.
3.不论采用何种清孔方法,要清孔徘渣时,必须注意保持孔内水头,以防坍孔.
4.在吊入钢筋骨架后,灌注水下混凝土前,应再次检查孔内泥浆性能指标和孔底沉淀厚度,如超过规定,应进行二次清孔,符合要求后方可灌注混凝土.
5.无论采用何种方法清孔,清孔后灌注水下混凝土前,应从桩孔地顶.中.底部分别提取泥浆试样,进行性能指标试验,试验结果地平均值作为泥浆指标值,并应符合设计.规范要求.对大直径桩（直径≥2.5m）或有特定要求地钻孔桩,泥浆指标应满足：相对密度1.03～1.10；粘度17～20Pa·s；含砂率﹤2%；胶体率﹥98%.
6.清孔后灌注混凝土前,应检查孔底沉淀厚度,符合设计.规范要求后方可灌注水下混凝土.当摩擦桩设计无要求时,对于直径≤1.5m地桩,沉淀厚度≤300mm；对桩径﹥1.5m或桩长﹥40m或土质较差地桩,沉淀厚度≤500mm.
7.摩擦桩不得以加深钻孔深度地方法代替清孔.否则可能会为因为沉淀过厚.过软而使桩尖处地极限承载力大大降低.
五.钢筋笼制作与安装地监理控制要点
1.进场钢筋应经抽检试验合格后才能使用,钢筋骨架地制作应符合设计.规范要求.
2.长骨架应分段制作,分段长度应根据吊装条件确定,应确保不变形,接头应错开.
3.骨架外侧应设置控制保护层厚度地垫块,如圆形混凝土预制块或耳朵形钢筋,其间距竖向为2m,横向周围不少于4处,骨架顶端应设置吊环.
4.声测管应严格按设计图纸进行设置.声测管接头及底部要密封好,顶部用木塞封闭,防止砂浆.杂物堵塞管道.检测管接头一般采用套管,套接后进行焊接,也可采用直接焊接,焊接质量符合规范要求.
5.桩基钢筋笼下放前,应严格检查验收,下放时应严格检查节段间接头质量. （1）.严格执行各道工序地自检.监理抽检程序.每一道工序完成后必须由质检工程师检验合格并报监理工程师验收合格后才能进入下道工序.
（2）.质检工程师.监理工程师必须认真.仔细地检查钢筋笼地各项指标如直径.根数.间距.长度.焊接质量等,并详细记录检查数据.
（3）.焊接两节以上钢筋笼时,焊接好后必须通知质检工程师.监理工程师验收合格后才能下放.
6.骨架入孔一般采用吊机.下放时应对准桩孔中心垂直下放.下放钢筋笼时严禁晃动过大,应平稳.垂直.小心进行,以免钢筋笼碰撞孔壁,造成孔壁局部坍塌,从而使坍土掉入孔底,使孔底沉淀过厚.下放后应对钢筋笼精确定位并加以固定,以防灌注水下混凝土时钢筋笼上浮或钢筋笼受导管碰撞后移位.
7.钢筋骨架制作和吊装地允许偏差为：主筋间距±10mm；箍筋间距±20mm；骨架外径±10mm；骨加倾斜度±0.5%；骨架保护层厚度±20mm；骨架中心平面位置±20mm；骨架顶端高程±20mm；骨架底面高程±50mm.
六.灌注水下混凝土地监理控制要点
1.检查承包人地设备是否满足要求
（1）.混凝土搅拌设备地要求.
混凝土搅拌设备地搅拌能力,应能满足桩孔在规定地时间内灌注完毕,灌注时间不得长于首批混凝土初凝时间.若估计灌注时间长于首批混凝土初凝时间,则应掺加缓凝剂,或者增加搅拌机及混凝土运输车地数量.
（2）.混凝土运输设备地要求.
水下混凝土地泵送机具宜采用混凝土泵,距离稍远地宜采用混凝土搅拌运输车.采用普通汽车运输时,运输容器应严密坚实,不漏浆,不吸水,便于装卸.混凝土不应离析,否则不能使用,以免造成堵管而发生断桩事故.
（3）.钢导管地要求
水下混凝土一般采用钢导管灌注,导管内径为200~350mm,视桩径大小而定.
介休一号（兴方舍二期）工程 监理实施细则 （旋挖钻孔灌注桩） 编制人：____________________________________ 审核人：____________________________________ 编制单位：雅晟工程项目管理有限公司 介休一号（兴方舍二期）工程项目监理部
编制日期：2017 年月
一、工程概况 二、编制依据 三、重难点分析 四、监理工作流程 五、质量监理控制措施 六、安全、文明施工管理监理措施
一、工程概况 本工程位于省介休市，北至北坛东路，南临彦博路，西靠兴方舍一期项目。总建筑面积为145428.23 〃。该项目由3栋商住楼、6栋住宅楼和1栋幼儿园组成，结构层数分别为：1-2#楼为28层，3-4# 楼为27层，5-6#楼为18层，7-8#楼18层，9#楼为11层，幼儿园主体三层、局部四层；高层住宅采用现浇钢筋混凝土抗震墙结构，地下车库采用现浇钢筋混凝土框架结构，幼儿园采用钢筋混凝土框架结构；抗震设防烈度为8度；建筑安全等级为二级，重要性类别为丙类。 该工程高层住宅地基处理采用钢筋混凝土旋挖成孔灌注桩，试桩、锚桩混凝土强度等级分别为C45,工程桩混凝土强度等级为C35, 钢筋为HPB3O0 HRB400基础采用筏板基础。 建设单位：介休市兴凯房地产开发有限公司 设计单位：亚泰建筑设计院有限公司 施工单位：成兴建筑工程有限公司 监理单位：雅晟工程项目管理有限责任公司 地勘单位： 二、工程技术要求 1、钻孔灌注技术要求： ①、桩基施工必须先进行试成孔，数量不少于2个，以便核对 地质资料，并且检查所选设备、施工工艺及技术要求是否适宜。 ②、钻孔灌注桩施工时，要求桩底沉渣<100伽，清孔后及时浇灌混凝土，桩身混凝土强度：试桩、锚桩混凝土强度等级分别为C45,

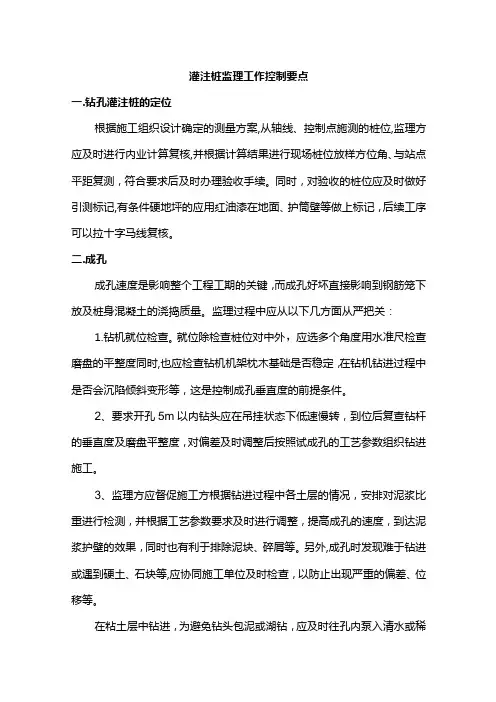

钻孔灌注桩质量控制要点 1、基本要求 1.1施工前，监理工程师应对水泥、砂、石子（如现场搅拌）、钢材等原材料进行检查，并对水平和高程控制网以及桩位的放样进行复核，对施工组织设计中制定的施工顺序、监测手段（包括仪器、方法）也应检查。 1.2施工中，监理工程师应对成孔、清渣、放置钢筋笼、灌注混凝土等进行全过程检查，嵌岩桩必须有桩端持力层的岩性报告。 1.3施工结束后，监理工程师应检查混凝土强度，并应做桩体质量及承载力的检验。1.4实际浇筑混凝土量严禁小于计算体积，桩身任意一段平均直径与设计直径之比严禁小于1。 1.5.浇筑后的桩顶标高及浮浆的处理必须符合设计要求和施工规范的规定（桩顶标高至少要比设计标高高出0.5m）。 2.灌注桩质量检验标准 2.1桩位的放样允许偏差：群桩20mm，单排桩10mm。 2.2灌注桩平面位置和垂直度允许偏差必须符合下表1规定。 表1 2.3灌注桩钢筋笼质量检验标准（mm）见表2 表2
2.4灌注桩质量检验标准见表3 表3
质量风险分析 钻孔灌注桩应用相当普及，它属于现场制作的细长构件，施工的工序较为复杂，施工工艺变化较多，其中成孔工艺、泥浆护壁性能及水下混凝土灌注质量对钻孔灌注桩质量的目标影响较大，钻孔灌注桩常见质量问题包括桩位偏差、孔斜、断桩、缩径、桩身混凝土疏松、沉渣超厚及钢筋笼上浮等。 冬期施工混凝土使用的防冻剂必须是确认合格产品，剂量控制要准确，混凝土搅拌、加热、保温、养护必须符合混凝土冬期施工要求，防止混凝土受冻事故的出现。 水下浇筑混凝土是灌注桩的质量关键问题，施工单位要切切把好此关，在审查施工组织设计时，应优先选用混凝土泵车进行水下加压浇筑；如无条件则可采用导管浇筑，但要选用高位浇筑法进行浇筑。 4.质量控制点 4.1.桩位控制 桩位控制包括桩在水平方向的位置，桩顶埋深（垂直方向位置），以及桩身垂直度的控制。桩在水平方向位置控制包括检查红线、灰线、护筒埋设情况及钻机就位情况。由于桩位放样随施工阶段性进行，监理工作主要采取抽样检查的方法。桩顶埋深主要通过控制吊筋长度及混凝土上翻高度进行检测。吊筋长度采用理论计算值与实际长度相比较的方法来控制，避免吊筋采用统一长度而不考虑地坪和机架标高的变化。在混凝土浇捣结束之前，监理检查实测的上翻高度。桩身垂直度通过控制桩架垂直度（目测）、测斜，以及钢筋笼下放顺利程度来进行。 4.2.桩长控制 控制桩长是保证灌注桩承载性能的重要措施。桩长控制措施一方面是检查钻具长
钻孔灌注桩施工监理细则 本细则容分监理依据、监理容、施工前准备、施工过程中质量控制和桩基子分部验收五个部分。 一、监理依据 1．《建筑地基基础设计规》（GB50007-2002）； 2．《混凝土结构设计规》（GB50010-2002）； 3．《建筑抗震设计规》（GB50011-2001）； 4．《建筑桩基技术规》（JGJ94-94）； 5．《建筑地基基础工程施工质量验收规》（GB50202-2002）； 6．《岩土工程勘察规》（GB50021-2001）； 7．《混凝土结构工程施工质量验收规》（GB50204-2002）； 8．《钢筋混凝土高层建筑结构设计与施工规程》（JGJ3-91 1997年局部修订）； 9．《基桩高应变动力检测规程》（JGJ106-97）。 二、工程概括和监理容 1、工程结构形式、层次及本工程地质情况描述 2、本工程钻孔灌注桩工程量，见表1。 工程钻孔灌注桩工程量表表1 说明：上表工程量是根据桩基施工图纸统计。 三、施工前准备 施工前的准备工作对一项工程是否能保证质量目标、工期目标顺利完成有相当重要的作用。因此监理人员对施工单位施工准备工作同样要做好监督管理。 1．技术准备
（1）熟悉施工场地的工程地质及有关水文地质资料； （2）熟悉设计图纸、技术要求，及时组织进行图纸会审和设计图纸交底； （3）收集现场的测量基础资料，督促、检查施工单位场地轴网等控制点的引测，做好保护工作并及时组织复核； （4）了解场地障碍物的分布情况及埋置深度，影响桩基施工时要督促施工方及时清理； （5）施工过程中所用到的有关报表、技术资料格式对施工方统一交底； （6）审查施工单位编写的施工组织设计，是否根据本工程实际特点编写，是否有针对性，施工工艺、技术措施是否可行，人员组织、机械配备是否合理等。 （7）对轴网复杂的项目，组织进行桩位翻样，对桩的定位、测量放样坐标化、数字化并整理成册；同时，结合地质勘探资料中勘探点的坐标，将勘探点反映到桩位图中，并根据勘探点揭示的持力层界面标高，圈出场地围持力层初步的等高线情况，这样，各部位桩应该达到的深度一目了然，具有对比性、指导性。 2．技术管理 （1）钻孔灌注桩工程是地下隐蔽工程，具有工序多、工艺复杂等特点，不同的地质情况和设计，采用的施工工艺均可能不同。监理人员要根据工艺要求严格审核查验施工单位报验进场的施工设备，不符合工艺要求，可能影响工程质量和工期的设备不准进场。 审核施工单位选择的施工设备要把握以下几条原则： ①、能满足设计对工程的技术要求和质量标准； ②、适应地层特点和施工工艺的要求； ③、适应施工现场的场地大小、场搬迁、工期要求、供水、供电条件等； ④、适应施工单位现有的设备条件，以较少设备投入来满足施工需要； ⑤、能较好的根据主机设备型号、数量进行辅助设备和工机具的选型配套。 （2）督促施工方对桩进行合理编号，并统一发放各有关单位。 （3）对复杂工程，要求施工方提出测量方案，提出控制措施和要求，并进行核对、统一。 （4）要求施工方对场钻机进行编号，组织对各钻机的钻具、钻杆尺寸进行测量，并统一登记造册；对使用的混凝土初灌料斗，其容量应满足施工组织设计要求，否则督促进行更换、加大等。 3．材料准备 施工单位拟用于本工程的材料，必须做好报验工作。进场的钢材、水泥材料必须提供质报书，对不同厂家、不同型号、炉号的材料要进行批量检验，有关的水泥安定性检验，砂石含泥量检验，石料强度检验，混凝土配合比及试块试验等必须有专职人员操作完成。
工程 钻孔灌注桩监理实施细则 编制人： 批准人： 批准时间： 北京思创建设监理有限责任公司项目监理部
目录 l、专业工程概况和特点 2、监理工作依据 3、监理工作流程 4、监理工作的控制要点及目标值 5、监理工作的方法和措施 6、监理旁站内容、方法和要求 7、钻孔桩施工监理检查记录表式
钻孔灌注桩监理实施细则 1 专业工程概况和特点 本工程地下室3层、地上主楼19层裙房10层。主楼：基础采用“桩基+大底板(1800厚)+箱型基础(三层地下室)”，地下室和地上部分为框架——剪力墙结构；裙房：基础采用“桩基+梁(地粱)板式底板+箱型基础(三层地下室)”，地下室和地上部分为框架结构。 工程量一览表
因地下室部分采用逆筑法施工，利用桩基工程中的72根工程桩(Ф900)预埋钢管柱和48根工程桩(Ф800)预埋钢格构，与地下连续墙共同作为逆筑法施工期间的竖向受力构件，地下室各层楼板作为水平受力构件。钢管柱和格构柱的垂直度偏差要求<1/400，控制难度较大；钢管与底板和各层粱交接处节点预埋件多，其标高、方向须准确控制；正常施工期间处于高温季节，水下C40和水下C60砼灌注须连续迅速，避免出现“埋管事故”。 a.Ф900钻孔灌注桩单桩竖向估算承载力设计值6000KN；Ф800钻孔灌注桩单桩竖向估算承载力设计值5000KN。 b．灌注桩施工时钻头锥形钻头夹角应大于120°，钻头直径须与设计孔径相同；钻孔灌注桩施工前，必须试成孔，数量不少于2个以便核对地质资料，检验所选设备、施工工艺及技术要求是否适宜。 c．根据3个试桩成孔和s1、s2两组试桩资料，本工程决定采用施工方案参数：①泥浆比重：一清为，二清为，粘度为；②成孔至灌砼开始时间须小于小时，超过小时，重新扫孔。 本工程土层在95.36m深度范围的地基土均属第四系河口～滨海相，滨海一浅海相沉积层，主要由饱和的粘性土、粉沙土、沙土组成，共分为9层，因受古代河道切割影响，第⑥层粉质粘土暗色粉质粘土硬层和第⑦层沙土确失，以第⑤1-2层粘质粉土局部存在代之分布。在深度15m范围内无饱和的厚层状砂质粉土或粉沙分布，仅在第③层4.5～6.5m处夹多量粉质土，基坑开挖时易产生管涌、流沙等不良地质现象。场内浅部地下水属潜水类型，受大气降水和地表泾流补给，埋深一般在0.35～0.70之间，相应标高2.65～2.09m。
桩基础施工控制要点 提要：本文结合工程建设标准强制性条文，总结桩基工程施工监理中旁站、巡视、平行检验的实践活动特点。浅述加强地基基础和主体结构安全性控制是施工监理重要内容。 桩基工程属于隐蔽工程，施工技术复杂、造价高、工期长，这就要求现场监理人员在桩基工程施工过程中，应该采用以旁站监理为主，加强巡视和平行检验的监理方法，做到事前、事中控制，及时消除隐患。这里我们通过对桩基工程的施工监理，并结合国家标准强制性条文，谈一谈桩基工程中的几种常见工程桩(主要有泥浆护壁灌注桩、沉管灌注桩、人工挖孔桩、预制方桩和预制管桩)的监理要点。 一、几种常见工程桩质量控制的共同点： 1、事前控制阶段 1)根据不同的工程编制监理规划和实施细则。 2)认真做好图纸自审、会审工作。这项工作很重要不可轻视，例如：某工程基础采用冲(钻)孔泥浆护壁灌注桩，我监理人员在图纸自审时发现桩的长细比不能满足规范要求，这时应及时与设计人员取得联系及时修正。 3)审核施工单位报送的施工组织设计和桩基施工方案；“地质勘察报告”是桩基工程施工的主要依据，因此也应该认真阅读，并对地质剖面图有一个清晰的印象。 4)现场项目监理部人员组织机构配置要合理，测量检测仪器、工具书要到位。 5)检查三通一平是否满足施工要求。施工现场原始地形、地貌、标高等应进行认真复核，必须处理架空线(高压线)和地下障碍物，场地应平整，排水应通畅，并满足打桩所需的地面承载力；检查桩基施工是否对周边建筑物造成不良影响。 6)审核施工设备报验单：了解和验算施工机械及其配套设备的技术性能资料及有关参数，
成桩机械必须经鉴定合格，不合格机械不得使用。 7)报验材料的审校：在开工前应对施工单位报验的建筑材料根据规范要求进行检验，符合要求后同意投入使用。 8)协助业主在桩基现场正式施工前做好试打桩工作，目的有二：一，检验施工能力是否符合要求；二，提取和确定桩的有关技术参数。要做好试桩记录并防止试桩工作走过场。 2、事中控制阶段： 1)对桩基轴线进行复核，无误后，再对桩位进行复核，桩位放样允许偏差为：群桩 ≤20mm、单桩≤10mm，轴线和桩位测量放样的复核是桩基施工监理的重要工作。应认真审核施工单位报送的“测量报验单”。 2)钢筋笼隐蔽前，现场监理人员应进行隐蔽工程验收，检查钢筋笼的规格、品种、尺寸、箍筋间距、加密区的长度、焊接质量及焊条规格等是否符合设计和规范要求，并做为停止点来控制。施工单位应做好钢筋隐蔽验收记录，记录中应体现钢筋的规格、品种、数量、箍筋间距、钢筋笼长度等主要内容。 3)严格按设计要求控制砼强度等级和施工配合比；旁站监督砼试块制作的全过程，并跟踪送检；施工现场应配置坍落度筒，平行检验砼的坍落度。 二、冲(钻)孔泥浆护壁灌注桩的质量监理要点： 1、事前控制阶段： 1)现场监理部应配置经过校验的测绳、泥浆比重计、粘度计等检测工具，施工现场还应配置测孔器。 2)试桩时要注意桩长的确定、若是端承桩还应注意进入持力层的深度及界面确定。 2、事中控制阶段： 1)检查桩径、桩的有效长度：测量钻头或冲锤的最大直径，冲(钻)孔前应对桩位放样、桩
共享知识分享快乐 旋挖钻孔灌注桩监理实施细则编制：------------ 审批：_________________ 小星星监理有限责任公司 XXXXX广场项目监理部 二0 一四年十二月
一、工程概况 二、编制依据 三、重难点分析 四、监理工作流程 五、质量监理控制措施 六、安全、文明施工管理监理措施 七、资料
一、工程概况 XXXX广场工程位于XXXXX ,拟建工程地下室两层，基础采用筏板基础和独立基础相结合的形式，其中靠基坑北端为筏板基础，靠基坑南端为独立基础，开挖深度约为士0.000以下9.3m，地上局部5层裙楼商业及住宅和公寓，共27层。建筑物士0.00标高为 163.200m。基坑顶地面标高约为163.00,基坑标高按153.90m考虑，开挖深度为9.4~20.9m;工期120天。 建设单位：XXXXX广场置业有限公司 设计单位：XXX建筑设计有限公司 施工单位：XXXX建设工程有限责任公司 监理单位：XXXX建设监理有限公司 地勘单位：XX 土工程勘察设计有限公司 二、工程技术要求 1、钻孔灌注技术要求： ①、桩基施工必须先进行试成孔，数量不少于2个，以便核对地质 资料，并且检查所选设备、施工工艺及技术要求是否适宜。 ②、钻孔灌注桩施工时，要求桩底沉渣<100伽，清孔后及时浇灌混凝土，桩 身混凝土强度C30。 ③、钢筋笼加强箍、螺旋盘和主盘必须电焊连接，28以上钢筋宜采用机械连接。 桩基设计参数
钢筋笼配筋参数 二?监理细则编写依据 1、国家及地方有关工程建设的法律、法规、规章和其他有关规定; 2、本工程监理合同、监理规划、施工合同及招投标文件； 3、工程桩施工图纸、技术说明、设计变更及地质勘探报告等； 4、现行的有关规范、标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑地基基础工程施工质量验收规范》GB50202-2002 《建筑桩基技术规范》JGJ94 —2008
钻孔灌注桩施工地监理控制要点 钻孔灌注桩基础作为承受桥梁全部荷载地主要构件,是桥梁工程施工中地关键工作之一,同时作为隐蔽工程,也是监理控制地重点与难点.所以,钻孔灌注桩地施工监理控制要从施工准备阶段.施工阶段.检查验收阶段三方面全方位进行控制,确保工程质量. 一.控制目标 通过全方位控制,达到以下目标： 1.成孔工艺合理,清孔质量符合要求,孔底沉淀厚度满足设计.规范要求； 2.桩孔中心位置.孔径和孔深必须符合设计.规范要求； 3.桩基钢筋笼地制作.安装符合设计.规范要求； 4.桩基混凝土连续.均匀.致密,无夹层.断桩,强度满足设计要求； 5.桩顶标高.成桩中心坐标满足设计规范.要求. 二.施工准备阶段地监理控制要点 1.认真审阅设计图纸. 通过审阅设计图纸,掌握： （1）.水文.地质情况,选择适当地钻孔机具.钻进速度.泥浆性能等； （2）.桩基地种类.桩径.桩底沉淀厚度.桩基钢筋.终孔原则等要求； （3）.了解下部构造.上部构造地设计概况,认真复核桩基设计图纸中尺寸.标高.钢筋数量与直径.混凝土设计强度等. 2.定出桩基检测方案 根据设计图纸要求及规范规定,确定基桩地检测方法（一般为超声波检测）和检测频率（自检100%,抽检30%）,承包人应将选定地检测单位地资质及桩基检测方案报监理工程师审批.审批后桩基检测方案应严格执行. 3.认直审批开工报告. 施工前,必须要求承包人提交分项工程开工报告,监理工程师应认真审查批复.审杳内容包括： （1）.仔细分析承包人开工报告内地施工工艺方案,特别是成孔方法.成孔机械.水上钻桩施工平台设计方案.清孔.终孔.灌注混凝土方案等是否能保证桩基质量；（2）.审查其施工进度安排是否是否符合总体计划要求,施工现场平面图是否合理.
(此文档为Word格式，下载后可以任意编辑修改！）（文件备案编号：） 监理规划 编制：（总监） 审核：（技术负责） 年月日
监理规划审批表
目录 1、专业工程概况和特点 2、监理工作依据 3、监理工作流程 4、监理工作的控制要点及目标值 5、监理工作的方法和措施 6、监理旁站内容、方法和要求 7、钻孔桩施工监理检查记录表式
钻孔灌注桩监理实施细则 1 专业工程概况和特点 本工程位于西安市凤城五路于凤城四之间长庆公司院内西邻未央路，建筑总面积约72000㎡。地下室3层，建筑面积约㎡；主楼1栋26层，附楼7层，基础采用桩﹢承台﹢筏板型基础，裙楼、车库、基础采用梁﹢筏板型基础。地上部分为框剪结构。 本工程±0.000相对于绝对标高388.850ｍ、基底标高为-18.10ｍ。 本工程混凝土灌注桩共301根，设计桩长分别为30ｍ和37ｍ、其中，设计试桩3根，桩长37ｍ﹙ＳＺ1－ＳＺ3﹚的采用锚桩提供反力、单桩承载力特征值3700ＫＺ、及限值7400ＫＺ、试桩桩顶标高-16.5ｍ、施工桩长38.6ｍ、桩径700㎜、成孔深度39.1ｍ、混凝土等级Ｃ40、成孔工艺采用泥浆护壁璇挖钻孔。锚桩12根。工程桩桩顶标高-18.15ｍ。 a. 桩1；长30米、钻孔灌注桩单桩竖向承载力特征值3100KN、极限值6200ＫＮ；桩2；长37米、单桩竖向承载力特征值为3700KN、极限值7400ＫＮ。 b. 灌注桩施工时钻头锥形钻头夹角应大于1200，钻头直径须与设计孔径相同；钻孔灌注桩施工前，必须试成孔，数量不少于2个以便核对地质资料，检验所选设备、施工工艺及技术要求是否适宜。 c. 根据3个试桩成孔和S1－S3三组试桩资料，本工程决定采用施工方案参数：①泥浆比重：一清为，二清为，粘度为；②成孔至灌砼开始时间须小于小时，超过小时，重新扫孔。 本工程地质情况为：（1）层、填土；（2）层、黄土；（3）层、黄土；本工程桩基施工深度分部在4－10层之间（4）层、古土层；﹙5﹚层、粉质粘土；﹙6﹚层、中沙；﹙7﹚层、粉质粘土；﹙8﹚层、中沙；﹙9﹚层、粉质粘土；﹙10﹚层、中沙。 地下水情况；通过检查井观察及基坑开挖后实测的地下水位在-17米左右。 2 监理工作依据
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 灌注桩基础施工的监理要点(通 用版)
灌注桩基础施工的监理要点(通用版)导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 某商住楼工程，共12层，总建筑面积1.4万m2，其地质情况(淤泥地质)较差，属于软弱土地基。由于软弱土具有抗剪强度较低、压缩性高、渗透性小等特性，极易出现局部剪切乃至整体滑动失稳的危险，不能作为持力层。因此，设计单位选择灌注桩基础并对其进行人工处理，以提高软弱土地基的强度和稳定性，减小基础的沉降。桩基础是一种常见的软弱土地基处理方式，它能有效地把上部结构荷载传递到深层的地层上。但由于桩基础是在地下施工，隐蔽性和技术性都很强，因此，必须更加严格地监理其施工过程，才能保证工程质量。结合监理实践，谈一些对灌注桩基础质量监理的体会和看法。 一、监理要点 根据“施工前、施工中、施工后”三个阶段的划分，灌注桩工程质量监理的全过程控制可分为以下三个步骤: （一）前期工作阶段 前期工作阶段在监理工作中，事前控制是最有效的手段。灌注桩
钻孔灌注桩质量控制要 点 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
钻孔灌注桩质量控制要点1 质量控制依据和质量控制目标 1．1 质量控制依据 钻孔灌注桩施工质量控制依据下列文件进行：①合同文件；②设计图纸及技术要求；③工业与民用建筑灌注桩基础设计与施工规程；④建筑桩基技术规范（JGJ94－94）；⑤建筑地基基础设计规范（GBJ7－89和GB50007－2002）。当某一技术指标在上述各文件中相互不一致时，要确定一种作为工程的执行标准，一般来说，应优先考虑合同文件的规定。 1．2 质量控制目标 钻孔灌注桩施工质量控制必须达到以下几个目标：①成桩过程各项指标，包括桩位、桩长、桩径、孔底沉渣、终孔垂直度及成桩材料质量等能满足设计要求；②预留混凝土试块强度满足规范要求；③桩身完整、匀质，连续性好，无夹泥、断桩等缺陷；④桩极限承载力满足规范规定的验收指标。 2 施工工艺流程和施工准备
2．1 施工工艺流程 钻孔灌注桩由于使用钻孔设备不同施工工艺流程也不一样，现以冲击钻或循环钻机成孔为例来展开讨论。其主要施工工艺流程为：平整场地→测定孔位→埋设护筒→钻机就位→钻进成孔→提钻→第一次清孔→检孔→制作钢筋笼→吊放钢筋笼→下导管→第二次清孔→水下混凝土灌注→起拔导管→成桩。 2．2 施工准备 2．2．1 施工准备阶段的监理程序 钻孔灌注桩桩基工程，首先要作试桩试验报告，其监理应包括下列内容：①审批试桩申请报告；②审批试验工艺；③施工阶段验证详细勘探；④试验核定指标；⑤监理旁站，检查试桩施工；⑥施工单位编写试桩结果报告。其次应审批施工单位的桩基分项工程开工报告，其监理应包括下列内容：①人、材料自检记录、机械设备审核；②试桩总结报告审核；③设计、图纸对比试验的审核；④监理材料抽检试验。再者应做好现场开工前的准备，其监理包括下列内容：①施工单位进行测量定位自检，监理审核；②护筒埋设检查、测量复核、监理旁站；③泥浆池、沉淀池的检查；④检查水泥、骨料、水质及其它添加剂数量，其质量是否满足设计与规范要求，是否与批准的混凝土配合比设计试验报告的材
旋挖钻孔灌注桩(支护桩)监理实施细则
XXX基坑工程 旋挖钻孔灌注桩监理实施细则 编制 审核 建研凯勃建设工程咨询有限公司
目录 一、工程概况 (1) 二、工程地质条件 (1) 三、监理准备工作 (2) 四、监理主要工作 (3) （一）、钻孔准备 (3) （二）、造孔 (5) （三）、清孔，钢筋笼的制作和安装 (5) （四）、灌注水下混凝土 (6) （五）、桩基检查验收程序 (6) （六）、质量标准 (8) （七）、验收流程框图 (10) 五、质量监理控制措施 (15) 六、进度控制措施 (16) （一）、明确施工进度监理控制的内容与职责 (16) （二）、监理施工进度的控制与管理 (17) （三）、其他进度控制的监理措施 (17) 七、试桩和桩的检测 (18) 八、安全监理措施 (18)
一、工程概况 工程名称： 建设地点： 建设单位： 设计单位： 施工单位： 监理单位： XXX项目位于王家墩商务区云飞路与411路交界处，该工程总建筑面积18.8万㎡，两层地下室，本工程设计±0.000=22.300m,场地平整标高21.800m，基地相对标高—10.350，基坑普片开挖深度11.45m，基坑周长约862m，基坑面积约47600㎡，基坑重要性等级为一级，基坑有效使用年限为一年。 二、工程地质条件 工程地质概况
场区地下水为上层滞水和空隙承压水（1），空隙承压水主要赋存在（4）、（5），孔隙承压水水量丰富，与长江有较密切的水力联系，年变幅 3.0~4.0m，相应的水头高程18.0~20.0m。 场区地下水对混凝土及钢筋混凝土结构中的钢筋具有微腐蚀性，对钢结构具有弱腐蚀性。 三、监理准备工作 确定控制重点：其控制重点为桩位、桩长、桩径和清孔情况，要求桩位精度符合设计和规范要求，桩长、桩径不小于设计值，清孔干净，孔壁尽量少粘附泥浆，以保证达到设计的摩擦力及桩端承载力。 检查工程建设基础资料准备情况，包括工程地质、水文地质资料、设计文件、图纸、相关合同文件内容及外部环境条件的有关资料。 研究设计文件、图纸和合同文件，参加或组织设计交底、图纸会审。 施工前对旋挖钻孔灌注桩施工外部环境条件进行检查，包括地形、地貌、交通、供电、供水、排水等状况。 检查、监督桩位移交过程，审查桩位资料和移交记录。
介休朝阳一号（兴方舍二期）工程 监理实施细则 （旋挖钻孔灌注桩） 编制人： 审核人： 编制单位：山西雅晟工程项目管理有限公司 介休朝阳一号（兴方舍二期）工程项目监理部 编制日期： 2017年月
目录 一、工程概况 二、编制依据 三、重难点分析 四、监理工作流程 五、质量监理控制措施 六、安全、文明施工管理监理措施
一、工程概况 本工程位于山西省介休市，北至北坛东路，南临彦博路，西靠兴方舍一期项目。总建筑面积为145428.23㎡。该项目由3栋商住楼、6栋住宅楼和1栋幼儿园组成，结构层数分别为：1-2#楼为28层，3-4#楼为27层，5-6#楼为18层，7-8#楼18层，9#楼为11层，幼儿园主体三层、局部四层；高层住宅采用现浇钢筋混凝土抗震墙结构，地下车库采用现浇钢筋混凝土框架结构，幼儿园采用钢筋混凝土框架结构；抗震设防烈度为8度；建筑安全等级为二级，重要性类别为丙类。 该工程高层住宅地基处理采用钢筋混凝土旋挖成孔灌注桩，试桩、锚桩混凝土强度等级分别为C45，工程桩混凝土强度等级为C35，钢筋为HPB300、HRB400.基础采用筏板基础。 建设单位：介休市兴凯房地产开发有限公司 设计单位：广州亚泰建筑设计院有限公司 施工单位：河南成兴建筑工程有限公司 监理单位：山西雅晟工程项目管理有限责任公司 地勘单位： 二、工程技术要求 1、钻孔灌注技术要求： ①、桩基施工必须先进行试成孔，数量不少于2个，以便核对地质资料，并且检查所选设备、施工工艺及技术要求是否适宜。 ②、钻孔灌注桩施工时，要求桩底沉渣<100㎜，清孔后及时浇
灌混凝土，桩身混凝土强度：试桩、锚桩混凝土强度等级分别为C45，工程桩混凝土强度等级为C35，。 ③、钢筋笼加强箍、螺旋盘和主盘必须电焊连接,28以上钢筋宜采用机械连接。 质量要求应符合 《建筑地基基础工程施工质量验收规范》GB50202-2002

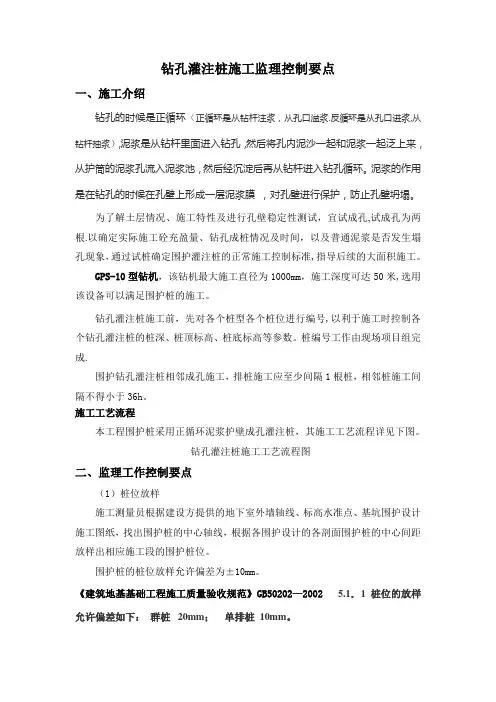

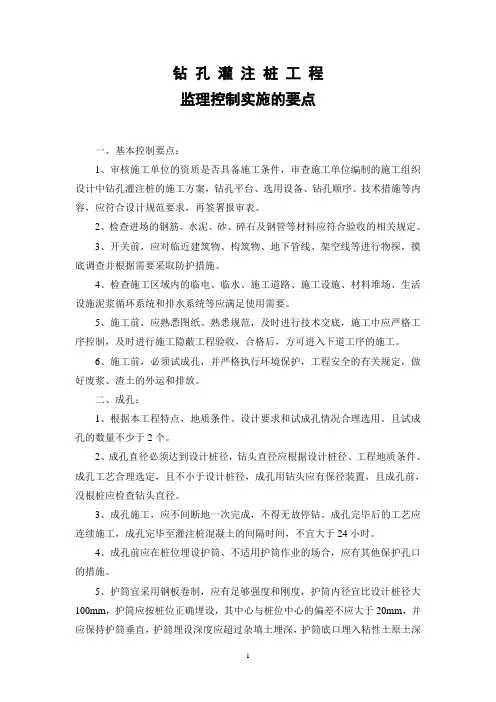

钻孔灌注桩施工监理控制要点 一、施工介绍 钻孔的时候是正循环（正循环是从钻杆注浆，从孔口溢浆。反循环是从孔口进浆，从钻杆抽浆），泥浆是从钻杆里面进入钻孔，然后将孔内泥沙一起和泥浆一起泛上来，从护筒的泥浆孔流入泥浆池，然后经沉淀后再从钻杆进入钻孔循环。泥浆的作用是在钻孔的时候在孔壁上形成一层泥浆膜，对孔壁进行保护，防止孔壁坍塌。 为了解土层情况、施工特性及进行孔壁稳定性测试，宜试成孔，试成孔为两根。以确定实际施工砼充盈量、钻孔成桩情况及时间，以及普通泥浆是否发生塌孔现象，通过试桩确定围护灌注桩的正常施工控制标准，指导后续的大面积施工。 GPS-10型钻机，该钻机最大施工直径为1000mm，施工深度可达50米，选用该设备可以满足围护桩的施工。 钻孔灌注桩施工前，先对各个桩型各个桩位进行编号，以利于施工时控制各个钻孔灌注桩的桩深、桩顶标高、桩底标高等参数。桩编号工作由现场项目组完成。 围护钻孔灌注桩相邻成孔施工，排桩施工应至少间隔1根桩，相邻桩施工间隔不得小于36h。 施工工艺流程 本工程围护桩采用正循环泥浆护壁成孔灌注桩，其施工工艺流程详见下图。
钻孔灌注桩施工工艺流程图 二、监理工作控制要点 （1）桩位放样 施工测量员根据建设方提供的地下室外墙轴线、标高水准点、基坑围护设计施工图纸，找出围护桩的中心轴线，根据各围护设计的各剖面围护桩的中心间距放样出相应施工段的围护桩位。 围护桩的桩位放样允许偏差为±10mm。 《建筑地基基础工程施工质量验收规范》GB50202-2002 5.1.1 桩位的放样允许偏差如下：群桩 20mm；单排桩 10mm。 （2）护筒埋设 围护桩施工应先开挖导沟后埋设护筒，导沟宽度约1.2m、深度约1.5m。 护筒用4mm厚钢板卷制而成，高150cm，直径比设计桩径大10cm，上部开设2个溢浆孔。
旋挖钻孔灌注桩监理实施细则(打印版)
旋挖钻孔灌注桩监理实施细则编制： 审批： 小星星监理有限责任公司 xxxxx广场项目监理部 二0一四年十二月
目录 一、工程概况 二、编制依据 三、重难点分析 四、监理工作流程 五、质量监理控制措施 六、安全、文明施工管理监理措施 七、资料
一、工程概况 xxxx广场工程位于xxxxx，拟建工程地下室两层，基础采用 筏板基础和独立基础相结合的形式，其中靠基坑北端为筏板 基础，靠基坑南端为独立基础，开挖深度约为±0.000以下 9.3m，地上局部5层裙楼商业及住宅和公寓，共27层。建 筑物±0.00标高为163.200m。基坑顶地面标高约为163.00， 基坑标高按153.90m考虑，开挖深度为9.4~20.9m；工期120 天。 建设单位：xxxxx广场置业有限公司 设计单位：xxx建筑设计有限公司 施工单位：xxxx建设工程有限责任公司 监理单位：xxxx建设监理有限公司 地勘单位：xx土工程勘察设计有限公司 二、工程技术要求 1、钻孔灌注技术要求： ①、桩基施工必须先进行试成孔，数量不少于2个，以便核对地质 资料，并且检查所选设备、施工工艺及技术要求是否适宜。②、钻孔灌注桩施工时，要求桩底沉渣<100㎜，清孔后及时浇灌 混凝土，桩身混凝土强度C30。 ③、钢筋笼加强箍、螺旋盘和主盘必须电焊连接,28以上钢筋宜采用机械连接。
类型桩型 桩 径 （ m） 有效桩 长（m） 桩 数 （ 根） 桩基 础进 入持 力层 最小 深度 单桩 竖向 承载 力特 征值 （k N） 桩顶 标高 (m) 工程桩旋挖 钻孔 灌注 桩 0.9- 1.2 14~28 190 163~1 74 桩径（mm ） 主筋箍筋 加 强 筋 备 注 规 格 根 数 长 度 （ m ） 规 格 间距（mm） 规 格 900 H125150 1加强
( 安全论文 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 浅谈钻孔灌注桩施工监理控制 方法(通用版) Safety is inseparable from production and efficiency. Only when safety is good can we ensure better production. Pay attention to safety at all times.
浅谈钻孔灌注桩施工监理控制方法(通用 版) 摘要：钻孔灌注桩具有入土深、能入岩、刚度大、承载力高、桩身变形小，可方便地进行水下施工等优点，已被广泛应用到工程建设中。随着钻孔灌注桩应用的日益扩大，如何保证工程质量成为首要问题。 关键词：施工工艺；质量控制点；事故预防及处理措施 0.引言 随着钻孔灌注桩应用的日益扩大，如何保证工程质量成为首要问题。虽然钻孔灌注桩施工工艺正日益完善，可往往由于工艺不当、管理不严等因素出现质量问题；若桩基处理不当不仅给施工带来困难，还会埋下安全隐患。严重时会引起重大安全事故。因此，运用科学的施工工艺，加强过程控制显得极为重要。本文以张家港市某
工程的钻孔灌注桩施工工艺，对常见的质量问题总结归纳，供同类工程借鉴与参考。 1.工程概况 张家港市某工程为钢筋混凝土框剪结构，地上主体3-33层框架-核心筒结构，灌注桩总数：185根，桩长：58米，桩顶标高：-11.1m,实际施工深度：约59米，单桩承载力特征值：5300KN，持力层：8-2层粉细砂层，该层土的构成与特征：灰色，饱和，密实。主要成分为长石及石英，次之云母碎屑，偶夹粒径1~6cm的棱角状钙质结核。该土层拟建场地内仅主楼部位勘探孔揭示，其顶板标高-61.29~-60.88m，厚度12.70~13.80m。系中低~低压缩性，高强度土层。 2.影响钻孔灌注桩质量的主要因素及防治措施 2.1孔壁坍塌 （1）主要原因： 1）护筒埋置太浅，护筒的回填土和接缝不严密，以致孔内液面高度不够或孔内出现承压水，降低了对孔壁的静水压力等。2)清孔

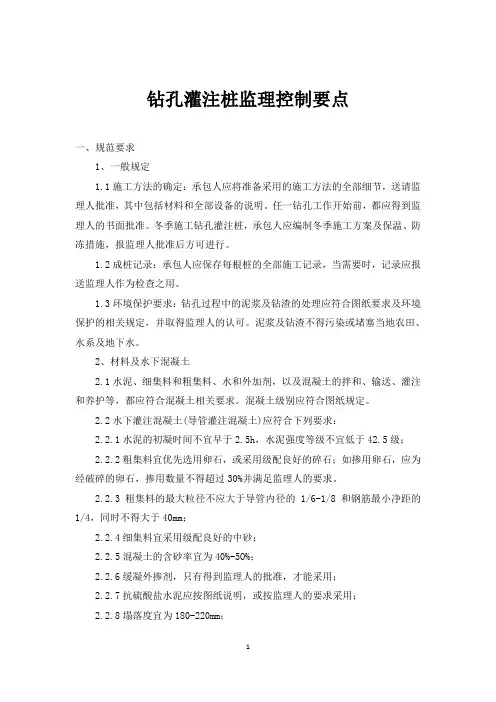

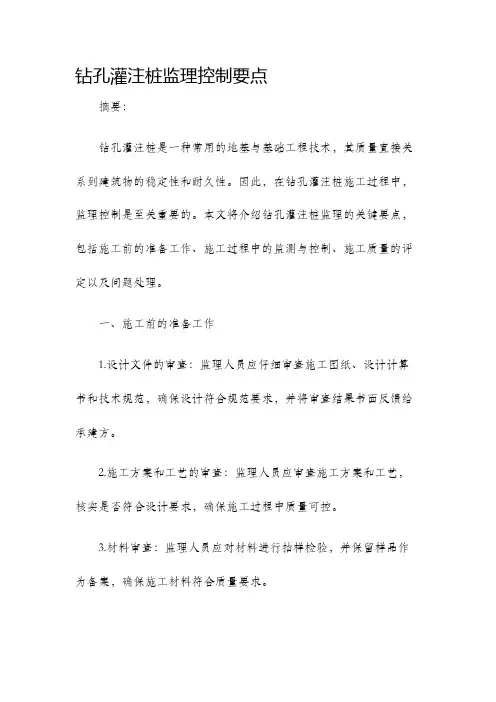

钻孔灌注桩监理控制要点 一、规范要求 1、一般规定 1.1施工方法的确定：承包人应将准备采用的施工方法的全部细节，送请监理人批准，其中包括材料和全部设备的说明。任一钻孔工作开始前，都应得到监理人的书面批准。冬季施工钻孔灌注桩，承包人应编制冬季施工方案及保温、防冻措施，报监理人批准后方可进行。 1.2成桩记录：承包人应保存每根桩的全部施工记录，当需要时，记录应报送监理人作为检查之用。 1.3环境保护要求：钻孔过程中的泥浆及钻渣的处理应符合图纸要求及环境保护的相关规定，并取得监理人的认可。泥浆及钻渣不得污染或堵塞当地农田、水系及地下水。 2、材料及水下混凝土 2.1水泥、细集料和粗集料、水和外加剂，以及混凝土的拌和、输送、灌注和养护等，都应符合混凝土相关要求。混凝土级别应符合图纸规定。 2.2水下灌注混凝土(导管灌注混凝土)应符合下列要求： 2.2.1水泥的初凝时间不宜早于2.5h，水泥强度等级不宜低于42.5级； 2.2.2粗集料宜优先选用卵石，或采用级配良好的碎石；如掺用卵石，应为经破碎的卵石，掺用数量不得超过30%并满足监理人的要求。 2.2.3粗集料的最大粒径不应大于导管内径的1/6-1/8和钢筋最小净距的1/4，同时不得大于40mm； 2.2.4细集料宜采用级配良好的中砂； 2.2.5混凝土的含砂率宜为40%-5O%； 2.2.6缓凝外掺剂，只有得到监理人的批准，才能采用； 2.2.7抗硫酸盐水泥应按图纸说明，或按监理人的要求采用； 2.2.8塌落度宜为180-220mm；
