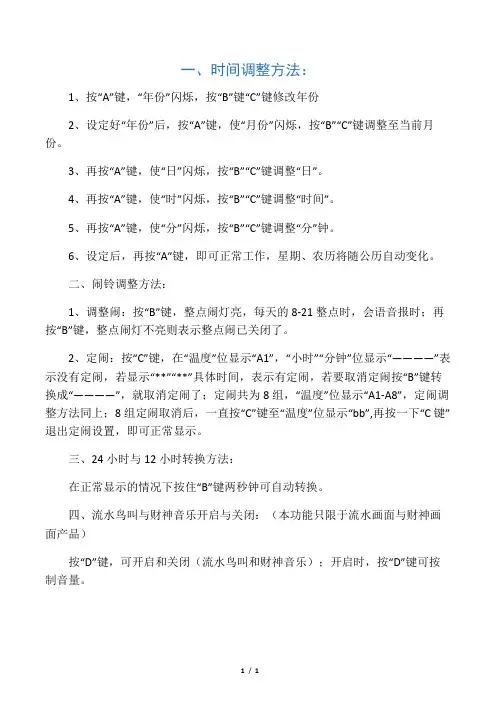

一、时间调整方法：
1、按“A”键，“年份”闪烁，按“B”键“C”键修改年份
2、设定好“年份”后，按“A”键，使“月份”闪烁，按“B”“C”键调整至当前月份。
3、再按“A”键，使“日”闪烁，按“B”“C”键调整“日”。
4、再按“A”键，使“时”闪烁，按“B”“C”键调整“时间”。
5、再按“A”键，使“分”闪烁，按“B”“C”键调整“分”钟。
6、设定后，再按“A”键，即可正常工作，星期、农历将随公历自动变化。
二、闹铃调整方法：
1、调整闹：按“B”键，整点闹灯亮，每天的8-21整点时，会语音报时；再按“B”键，整点闹灯不亮则表示整点闹已关闭了。
2、定闹：按“C”键，在“温度”位显示“A1”，“小时”“分钟”位显示“————”表示没有定闹，若显示“**”“**”具体时间，表示有定闹，若要取消定闹按“B”键转换成“————”，就取消定闹了；定闹共为8组，“温度”位显示“A1-A8”，定闹调整方法同上；8组定闹取消后，一直按“C”键至“温度”位显示“bb”,再按一下“C键”退出定闹设置，即可正常显示。
三、24小时与12小时转换方法：
在正常显示的情况下按住“B”键两秒钟可自动转换。
四、流水鸟叫与财神音乐开启与关闭：（本功能只限于流水画面与财神画面产品）
按“D”键，可开启和关闭（流水鸟叫和财神音乐）；开启时，按“D”键可按制音量。
