离心式喷雾干燥机
喷雾干燥机是指一种可以同时完成干燥和造粒的装置。按工艺要求可以调节料液泵的压力、流量、喷孔的大小，获得所需的按一定大小比例的球形颗粒。喷雾干燥机为连续式常压干燥器的一种。离心式喷雾干燥机作为新型的产品，有何特点？哪家喷雾干燥机生产商是值得推荐的呢？
接下来请随小编所指的方向，端好手里的西瓜，搬张小板凳就座好，睁大您的小眼睛耐心瞧好关于喷雾干燥的小知识以及一家专门从事生产干燥设备的良心商家——杭州钱江干燥设备有限公司及其离心式喷雾干燥机产品的介绍，以下内容请参考哟~
一、喷雾干燥技术
喷雾干燥技术源于系统化技术应用于物料干燥的一种方法。在干燥室中将稀料经雾化后，在与热空气的接触中，水分迅速汽化，即获得干燥产品。
该方法能直接使溶液、乳浊液干燥成粉状或颗粒状制品，可省去蒸发、粉碎等工序。
喷雾干燥技术的发明大大的提高了人们在食、药品等行业的产品生产效率。尤其是喷雾干燥机，专门运用于生物农药，医药，食品微生物的干燥。
二、GPL系列离心式喷雾干燥机
GPL系列离心式喷雾干燥机系气液两相并流式干燥设备，采用高速离心式雾化器，将料液雾化成微细的雾滴，与经分布器分布后的热空气在干燥塔内混合，迅速进行热质交换，在极短的时间内干燥成为粉状产品。
生产控制和产品质量控制方便可靠，广泛应用于不同种类液体物料的干燥生产。不同种类的溶液、悬浊液、乳浊液和膏糊状物料可实现一次性连续干燥生产。
喷雾干燥的雾矩和雾滴颗粒直径可略作调整。热风分配合理，解决了吸顶和粘壁现象。同时适合于热敏性和非热敏性物料的干燥，产品颗粒较压力式喷雾干燥的产品为细。简化生产过程，操作方便，产品流动性和速溶性好。
应用实例如下：
1.无机物：氮化铝、二氧化锆、氟化钾、膨润土、高岭土、硫酸钡、硫酸钻、铝酸钠、氧化铬、钛白粉。
2.高分子聚合物：脲醛树脂、PVC。
3.染料：分散红FB、染料等。
4.化学助剂：白炭黑、硅藻土、铝硅酸钠、木质素磺酸钠、萘系减水剂。
5.农药：多菌灵盐酸盐可湿性粉剂。
6.食品和饲料添加剂：酪蛋白磷酸肽、山梨酸钾、鱼浆液。
7.化肥：腐植酸钾、腐植酸钠。
三、离心式喷雾干燥机，就选钱江干燥~
杭州钱江干燥设备有限公司是中国通用机械干燥设备行业协会副理事长单位和首批骨干企业、浙江省科技型企业，是一家从事热力干燥技术开发、设备制造、销售、安装和技术咨询服务于一体的高新技术企业。
公司拥有固定资产2000万元，现代化生产厂区5000平米，工艺装备齐全。21世纪人们对产品的选择不限于产品本身，更注重的是服务。
一直以来公司在保证产品质量的同时，尤其注重服务质量，竭诚为用户提供更加“诚心、贴心、放心”的服务。不仅以质量求生存，更是以信誉求商机是杭州钱江干燥设备有限公司的企业文化。
如有需求选购离心式喷雾干燥机的朋友，可以了解一下下方杭州钱江干燥设备有限公司的官方网址哟~
更多详情请拨打联系电话或登录杭州钱江干燥设备有限公司官网https://www.doczj.com/doc/3d16785648.html,咨询。
出于不同的需要，喷雾干燥机也有许多分类方法，如按气液流向分有并流式(顺流式)、逆流式和混流式；按雾化器的安装方式分有上喷下式、下喷上式；按系统分有开放式，部分循环式和密闭式等等。众所周知，喷雾干燥的雾分器有多种，但按其雾化基理，雾化器分为离心式、压力式和气流式三种。习惯上，人们对喷雾干燥机按雾化方式进行分类，也就是按雾化器的结构分类。将喷雾干燥分为转盘式(离心式)、压力式(机械式)、气流式等三种型式。大量使用喷雾干燥机是近二十年的事，我国最早工业化的应是气流式喷雾干燥机。但随着离心式、压力式喷雾干燥机的成功开发，气流式喷雾干燥机能量消耗大的缺点就显现出来(雾化器消耗的能量是另两种的4～8倍)。最近几年，这种机型在大工业生产中逐渐被其它两种机型所取代，但由于制药行业的特殊需要仍在使用。离心式喷雾干燥机的高速雾化器是关键设备，放大问题具有很高的技术要求，我国目前不但具备生产气流、机械及机电一体的离心雾化器的能力，而且可以达到每小时处理量45t水。在杭州、西宁、无锡、靖江等地有专业的雾化器制造厂。目前离心式喷雾干燥机从每小时处理量几千克到几十吨已经形成了系列化机型。生产制造技术基本成熟。压力式喷雾干燥机所得产品为微粒状，在合成洗涤剂、染料、水处理剂等方面都有大量应用。目前，我国自行设计制造的压力式喷雾干燥机直径可达8m，总高达50多米，蒸发能力达每小时几吨水之多。 目前，在众多的干燥设备中，喷雾干燥机是产值较高的干燥机之一，每台套从几十万到几百万之间。在温州、上海、无锡、江阴、西宁等地有多家喷雾干燥机的专业制造厂，每年向用户提供上百套喷雾干燥设
备。从研究方面，每次全国干燥会的学术论文中，喷雾干燥技术的研究内容占各机型之首，理论的不完善性和应用的广泛性始终吸引着大批研究人员的目光。 丹麦Niro公司开发的离心雾化器以高精度、高转速和节能著称，不仅可达到均匀和可控粒度的雾化，而且最大的单机处理能力已达到200t/h。这为大型喷雾干燥机的发展提供了强有力的雾化手段。Anhydro 公司的离心雾化器采用皮带传动并改进了润滑系统，也取得很好的效果。这些成就是离心雾化的应用迅速增长的重要原因之一。我国已开发到每小时蒸发几十吨，与国外水平仍有不小的差距。 喷雾干燥机是处理溶液、悬浮液或泥浆状物料的干燥设备。它是用喷雾的方法，使物料成为雾滴分散在热空气中，物料与热空气呈并流、逆流或混流的方式互相接触，使水分迅速蒸发，达到干燥目的。采用这种干燥方法，可以省去浓缩、过滤、粉碎等单元操作，可以获得30~500μm的粒状产品。而干燥时间极短，一般干燥时间为5~30s。适用于高热敏性物料和料液浓缩过程中易分散的物料的干燥，产品流动性和速溶性好。 喷雾干燥机中气固两相接触表面积大，但是气固两相呈稀相流动，故容积传热系数小，一般为20~100kcal/m3?h?℃，热空气进口温度在并流操作时为260~500℃，逆流操作时为200~300℃。工业规模的喷雾干燥机，热效率一般为30~50%。国外带有废热回收的喷雾干燥，热效率可达到70%，但这种设备只有在大于100kg(水)/h的生产能力时才有经济意义。
主要参数 1.1干燥物料名称聚合物乳液 1.2蒸发水份500Kg/h 1.3固含量30％～35％ 1.3加热方式蒸汽加热 1.4进口温度150℃～160℃ 1.5出口温度70℃～80℃ 1.6出料方式旋风出料 1.7除尘方式旋风除尘 1.8总功率约129Kw 1.9雾化形式高速离心雾化 一、水、电、煤等供给的条件 2.1 供水条件：由工厂供水系统向喷雾干燥工段供应清洗用工业水。 2.2 供电条件：由工厂高压配电室用电缆向喷雾干燥工段喷雾干燥设备 电器控制柜供电；总功率：129Kw。（AC380V，三相四 线） 2.3 供蒸汽条件: 由工厂供热系统向喷雾干燥工段供应蒸汽，蒸汽表压≥ 0.8MPa。 2.4供压缩空气条件:由工厂供压缩空气系统向喷雾干燥工段供应经过汽水 分离的压缩空气,流量0.6m3/min，压力0.7Mpa。 2.5工段内照明：由工厂照明电路统一安排解决。 三、干燥设备流程图 四、主要设备部件详细说明 4.1 加热系统（蒸汽加热）
蒸汽散热器采用钢铝复合材料制作，当蒸汽表压≥0.8MPa时，散热面积550㎡。送风机材质Q235，型号：4-79-7C，功率：15Kw。配空气过滤器1套。 4.2 由螺杆泵把浆料以调节所需用进料量输送到雾化系统，达到出口温度与浆 料进料量之间的调节。 4.2.1进料泵（电磁调速），型号：GF30-1，功率：2.2Kw。1套4.2.2进料管道（包括泵和必须配备的阀门、从进料泵到雾化系统均采用不锈 钢304制作。）1套4.3雾化系统 4.3.1高速离心雾化器（GLQ-3000）1套 最高转速12700r.p.m，雾化盘直径?200mm，功率：11.37Kw。 4.3.2雾化器专用拆装工具1套4.3.3雾化器维修专用起吊装置手拉葫芦，含导轨。1套4.4 热风分配器、热风管道1套 热风分配器采用304板制作，δ=2mm；热风管道采用304板制作，δ=2mm； 保温采用硅酸铝，厚度100mm。使进入干燥塔热空气流速均匀，流量稳定。 4.5 干燥塔1套 内塔体直径φ6800mm，塔体直筒部分高度4880mm，锥底角度50°；内壁304抛光至镜面，壁厚2mm。外包采用彩钢板δ=0.5mm；骨架采用槽钢、角铁等Q235材料；保温采用矿棉，厚度100mm；清洗门二扇;照明装置一套。观察孔是在清洗门上配置。直体、锥体各配振动锤4只。锥体改保温层为风冷夹层，冷却风机材质Q235，型号：4-79-4A，功率：5.5Kw。 4.6收料系统1套 旋风除尘器，材质304，δ=2mm，内抛光至镜面，?1400mm，2台串联。 旋流器1只，材质304。出料通过1只料仓由料筒出料，材质304。配气锤
本公司专业生产LPG25高速离心喷雾干燥机，电加热25型喷雾干燥塔，直径1600喷雾干燥设备。我们将以服务至上的热诚、精益求精的品质、质优价廉的产品，追求与客户共同成长的双赢。公司奉行“科技是第一生产，创新才能促发展”，“公平竞争、以诚取胜、以质取胜、以新取胜”为宗旨，力争做到“人无我有、人有我优、人优我新”。以科学严谨的态度，精益求精的理念，认真做好每一台设备，以努力实现“求实创新、合作共赢”的奋斗目标。
LPG25高速离心喷雾干燥机，电加热25型喷雾干燥塔，直径1600喷雾干燥设备产品介绍： 高速离心喷雾干燥机是一种新型高效干燥工艺装备，它可以使溶液、乳浊液、悬浮液、糊状物等液体，经过离心喷雾，干燥成为干粉状或细、中颗粒状的制品。它速度快、效率高、工序少、节省人力。特别适用于热敏性物料，可以保持其原有的色、香、味等特点。干燥后的产品：质量优良，流动性、溶解性好，纯度高，
环境卫生。有利于提高产品产量，获得优良的技术、经济效益，在化工、轻工、建材、食品、林产化工、药物、生化等行业有广阔的前景。 LPG25高速离心喷雾干燥机，电加热25型喷雾干燥塔，直径1600喷雾干燥设备配置清单： 序号设备名称规格型号材质数量生产厂家 一、加热系统 1、空气过滤器复合材料 1 豪迈干燥 2、电加热器 108KW Q235-A 1 豪迈干燥 3、热风风管Ф180 t=1.5mm SUS304/A3 1 豪迈干燥 4、热风变径 R270 t=1.5mm SUS304/A3 1 豪迈干燥 5、变径 SUS304/A3 3 豪迈干燥 二、干燥系统 1、内塔体ф1600 t=2mm SUS304 1 豪迈干燥 2、外塔体ф1750 t=1.2mm A3 1 豪迈干燥 3、塔体骨架ф1750 A3 1 豪迈干燥 4、热风蜗壳 SUS304 1 豪迈干燥 5、热风分配器 SUS304 1 豪迈干燥 6、气锤SK40 A3 2 豪迈干燥 7、真空蝶阀 SUS304 2 豪迈干燥 8、料桶20升t=2mm SUS304 1 豪迈干燥 三、雾化系统 1、进料泵 0.75KW SUS304 1 武进泵厂 2、进料管道 1 豪迈干燥 3、雾化器 2.2KW SUS304 1 杭州雾化器厂 4、雾化器装拆 工具 A3 1 杭州雾化器厂 四、收料系统 1、旋风除尘器ф500 t=2mm SUS304 1 豪迈干燥 2、换向器 SUS304 1 豪迈干燥 3、真空蝶阀 DN200 SUS304 4 豪迈干燥 4、料桶20升t=2mm SUS304 2 豪迈干燥 5、脉冲除尘器 MC24-2000 t=2mm SUS304 1 豪迈干燥 五、排风系统 1、引风风机 3KW A3 1 常武风机厂
离心式干燥主要是物料通过高速旋转的离心分配盘（也叫高速雾化器）产生的离心力将物料分配成雾滴状，与通过蜗壳热风分配器的热风相接触后瞬间干燥。离心式干燥由于是将物料高速旋转进行离心分配，物料分度的直径比较大，需要较大的直径，如果直径小的话，雾滴直接接触到塔壁就会黏壁，挂粉。故离心干燥机一般设计的直径都相对较大。同时由于物料是被离心力甩出来，雾滴的相对大小比较均匀，雾滴与热风接触的瞬间被干燥，雾滴干燥成基本都是实心球体，物料的颗粒度比较均匀，但是相对复溶性相对较差，物料的颗粒度相对较小，做胶原蛋白粉时一般目数在200目左右。 压力式干燥是物料通过高压泵增加，物料经过耐磨损的喷嘴后高压雾化，雾化角度一般在60-80°之间。物料和热风分配器并流进行瞬间干燥，雾滴在干燥时由于比较集中，在高强度的蒸发时易产生中空的颗粒，物料复溶时非常容易。同时可以进行二次附聚设计，自旋风分离器下来的物料可以进行附聚再造粒，细粉与雾滴进行二次造粒，形成的颗粒度比较大，做胶原蛋白粉时目数一般在120目左右。传统的压力式喷雾干燥为大肚子型中排风塔，新型的压力式喷雾干燥塔有窄体上排风塔（柱段比较高，一般不低于10米）、宽体上排风塔（柱段^小，一般2.44米）和趋于两者中间的塔型，中体上排风干燥塔。 进风方式的区别：离心式喷雾干燥只能是并流型进风（即物料和热风平行进入塔体），压力式喷雾干燥既可以并流型进风、逆流型进风，也可以混流型进风。一般生产胶原蛋白为并流型进风。 排风方式的区别：离心式喷雾干燥一般都是底部排风，热能利用率低。压力式喷雾干燥既可以底部排风也可以顶部排风，顶部上排风相对热能利用率高，更加节能。 后期维护费用的区别：离心式喷雾干燥机组后期离心分配器的维护成本比较高。压力式喷雾干燥机组的后期维护费用仅仅更换喷片，维护费用非常低。

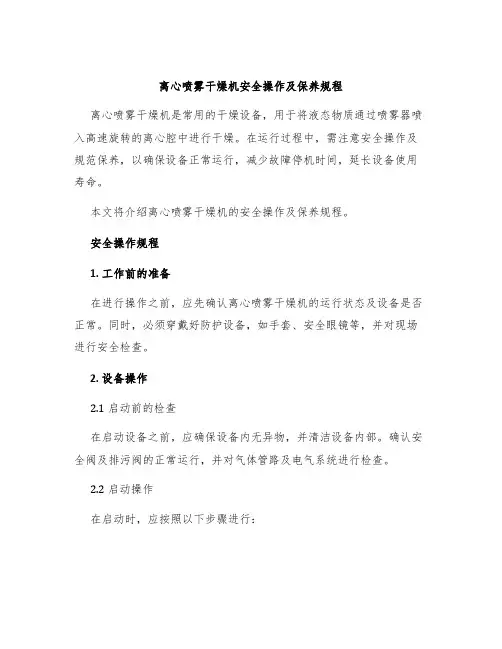

喷雾干燥机操作规程 1．开车前的准备 1.1.管道连接处是否安装好密封材料，然后将其连接，以保证不让未经加热的空气进入干燥室。 1.2.检查静止设备、管道、静密封点、高速离心喷雾干燥机有无跑、冒、滴、漏和堵塞情况。 1.3.门和观察窗孔是否关上，并检查是否漏气。 1.4.检查电气联高速离心喷雾干燥机锁、仪表、阀门等是否正常。 旋紧筒身底部和旋风分离器底部的授粉器，要求授粉器必须清洁和干燥。在安装前应检查密封圈是否脱落，未脱落方可再旋紧授粉器。 1.5.点动启动离心风机的启动按钮，检查离心风机的运行旋转方向是否正确。 1.6.向离心喷头电机加油口注油至观察孔的二分之一以上，之后打开油循环泵。 1.7.检查离心风机出口处的调节蝶阀是否打开。（注意：不要把蝶阀关死，否则将损坏电加热器和进风管道，这一点必须引起充分注意） 1.8.进料泵的连接管道是否接好，电机和泵的旋转方向是否正确。 1.9.干燥室顶部安放喷雾头是否盖好，以免漏气。 1.10.关闭进料泵的出口。 1.11.检查进料泵是否正常。（按离心泵的操作规程进行操作、检查） 2.开车 2.1.开启离心风机，检查风机类设备的运行情况：包括是否有高速离心喷雾干燥机振动、异声、异味等，电机及轴承的温度是否正常，地脚螺丝是否有松动。 2.2. （先开蒸汽加热）开启电加热器（电加热是起辅助加热作用），并检查是否漏电（如果漏电，控制柜会自动跳掉）。进行筒身预热，预热温度在180-220℃之间。 2.3.打开关风机。
2.4.放置离心喷雾头，开启离心喷头，将雾化器的频率慢慢调到一定的频率（根据实际情况确定），让喷头达到该频率条件下的最高转速时，开启进料泵，打开进料泵的出口阀门。同时打开筒身底部和旋风分离器底部的授粉器，接受料物。（连续生产的时候不需要每批物料都清洗，需要根据物料的腐蚀性来确定，洗离心喷头时一般不需要拆卸，用螺杆泵打清水清洗。） 2.5. 慢慢打开离心喷头的阀门，使下料量由小到大，否则将产生粘壁现象，直到调节到适当的要求，以保持排风温度为一个常数（？）℃。 2.6.干燥后的成品被收集，在塔体下部和旋风分离器下部的授粉器内，在授粉器未经充满前就应调换，在调换授粉器时，必须先将上面的蝶阀关换方可进行。 3．正常维护检查内容： 3.1.每小时记录一次工艺高速离心喷雾干燥机参数和主要设备电流，认真做好生产记录。 3.2. 检查静止设备、管道、溜槽、静密封点高速离心喷雾干燥机有无跑、冒、滴、漏和堵塞情况。 3.3. 检查泵类设备的运行情况：包括是否高速离心喷雾干燥机有振动、异声，电机及轴承温度是否正常，地脚螺丝是否有松动，出口压力是否正常。 3.4.离心喷头的保养 3.4.1．在使用过程中如有杂声和振动，应立即停车取出雾化器，检查喷雾盘内是否附有残留物质，如有，应及时进行清洗。 3.4.2．检查轴承和衬套，以及轴、齿轮等传动机件有否异常，如发现，应及时更换损坏部件。 3.4.3．机械传动雾化器是采用高速齿轮转动。必须用高速润滑冷却油液不断地循环冷却，使齿轮、轴、轴承得到良好的润滑。（可用液压油或锭子油）使用油的粘度不宜太高。 3.4.4．为增加雾化器使用寿命最好将喷头交替使用，连续8小时或据情况轮换。滚动轴承的润滑油在150~200小时应调换一次。使用中每隔1~2小时可揿动油杯开关加入几滴润滑油润滑衬套，即将油杯顶上的小手柄上下翻动几下，然后将小手柄放平，若竖直的话，油杯一直处于加油状态，油杯的油很快加完，由于加油太多还将污染产品。 3.4.5．使用完毕后，应喷水清洗。
喷雾干燥机经常发生的故障及解决方法 喷雾干燥机是最广泛使用的颗粒的形成和干燥的工业过程。喷雾干燥机是干燥固体从液体原料的粉末，颗粒或附聚物颗粒形式适合于连续生产。喷雾干燥是理想的，当最终产品必须符合精确的质量标准，关于粒度分布，残留水分含量，堆积密度和粒子形态。但是偶尔喷雾干燥机会发生故障，下面就为大家介绍解决。 1.喷雾干燥机塔系统的故障 故障表现：干燥机运行过程中冒烟、报警。 原因及排除： 系统进风过滤器燃烧，应立即断喷雾干燥机电，扑灭火源。因为系统长期处于粉尘环境，长时间后，粉尘会粘附于进风过滤器的滤芯上，致使进风速度达不到工艺设计要求，从而使加热箱内的温度升高，当温度达到滤芯的自燃温度时，滤芯就会发生自燃。这时加热调节器发生断路，使得它无法实现自动调节。所以，可以把加热器的进风管引出来，这样可以避免过滤器被粉尘堵塞，从而保证加热箱的进风速度。还可以对加热箱温度测试仪的安装方式进行改变，把探头置于加热箱内，并加上阻燃保护，也可以防止滤芯自燃。此外，我们还可以把加热器温控器的控制回路，串联到设备的主控制回路中，也可以起到作用。 2.喷雾干燥机的常见故障 故障一：主塔内壁粘附湿粉 原因及解决办法： (1)物料的进料速度过快，量过大，致使不能完全干燥，解决办法是放慢加料的速度和数量，对进料泵进行适当的调节。 (2)未按照说明书上的要求进行操作，主塔没有进行加热，解决办法是提高干燥机的进出口温度。 故障二：产品中存在大量杂质 原因及解决办法： (1)喷雾干燥机物料中含有杂质，在过滤时没有过滤掉，解决办法是对空气过滤器进行检查，过滤网根据情况进行更换。 (2)物料料液的纯度不高，解决办法是对料液进行抽样检测，把料液中的杂质过滤掉。 (3)设备内存有杂质，解决办法是定期对设备进行全面的清洗，去除杂质。 故障三：跑粉现象严重，产品的回收率低 原因及解决办法： (1)旋风分离器出现问题，解决办法是对旋风分离器进行检查，查看是否有缺口，以及气密性是否完好。 (2)除尘性能低，解决办法是适当增加二级除尘。 故障四：设备运行噪声很大 原因及解决办法： 一般来讲，喷雾干燥机雾化盘和轴承是产生噪音的主要部位，所以应对这两个部位进行检查，主要是看雾化盘是否处于平衡状态、轴承工作是否正常以及润滑油的添加是否正确，如果发现有损坏，应立即修理或更换。
根据不同的需要，喷雾干燥机有几种分类方法。如按气液流向分有并流式（顺流式）、逆流式和混流式；按雾化器的安装方式分有上喷下式、下喷上式；按系统分有开放式、部分循环式和密闭式。众所周知，喷雾干燥的雾化器有多种，但按其雾化机理，雾化器分为离心式、压力式和气流式三种。习惯上，人们对喷雾干燥机按雾化方式进行分类，也就是按雾化器的结构分类，将喷雾干燥机分为离心式（转盘式）、压力式（机械式）、气流式等三种型式。 离心式喷雾干燥机是依靠雾化盘的高速旋转产生的离心力，将液料水平甩出而雾化，雾化效果取决于圆周线速度和加料速率，还与料液的某些物理特性等因素有关。通过在高速旋转的分散盘上加入料液，液体受离心力作用被甩成雾滴后分散在热空气中，水分受热蒸发，达到干燥的目的。 离心式喷雾干燥机是一种用于乳浊液、悬浮液、糊状物、溶液等物料的干燥喷雾干燥机。喷雾干燥机具有干燥速度快的特点，适用于温度较低的物料，特别是热敏性物料的干燥。干燥产品具有良好的分散性、流动性和溶解性。本喷雾干燥机应用的范围有：聚合物和树脂类：聚丙烯酸脂、聚碳酸脂、聚乙烯、聚苯乙烯、聚甲醛、苯乙烯丁二烯树脂、丙烯睛-丁二烯树脂、尿素甲醛树脂、聚氯乙烯醋酸脂、聚乙烯醇等。 有机化合物：氨基苯酚二磺酸、己二酸、甲酸酯铝、葡萄糖酸钙、乳酸钙、赖氨酸、谷氨酸、水杨酸、草酸、酞酸钾、山梨酸酯钾、苯甲酸钠、醋酸钠等。 无机化合物：氢氧化铝、氯化铝、硫酸铝、氯化铵、硝酸铵、碳酸铋、硼酸、碳酸钙、氯化钙、石墨、氧化铁、高岭土等。 洗涤剂和表面活性类：烷基-仿基璜酸盐、洗涤酶、分散剂、乳化剂、合成洗衣粉、十二醇硫酸钠及皂基等。 医药类：链霉素硫酸盐、维生素、璜胺噻唑、四环素、氨苄青霉素、糊精及中草药植物抽取液等。 碳水化合物、乳制品类：葡萄糖、乳糖、淀粉、乳酪、脱脂乳、全脂奶等。以及除锈剂、农药、染料、颜料、陶瓷、玻璃、矿物等产品的干燥。 喷雾干燥机使用前后的工作 开动喷雾干燥机前应进行必要的准备工作。 首先检查各个装置的轴承和密封部分连接处有无松动，各个机械部件的润滑油状况以及各个水、风、浆管阀口等是否处于所需位置。然后接通电源检查电压和仪表是否正常，最后检查料浆搅拌桶内料浆的量以及浓度等情况，若出现问题应及时排除。 随后依次开启送风机、抽风机，接着打开加热开关开始升温。当出料口温度达到设定温度时(一般为130℃左右)，启动料泵和除尘系统。当泵压达到2MPa后，打开喷枪开始造粒。喷雾干燥机运行后，应及时观察雾化情况及料泵工作状况，若出现堵枪现象需立即清洗或更换喷嘴。 喷雾干燥机正常运行后，还应定时收料、定时检查各系统运行情况，记录各工艺参数，并注意清理振动过滤筛。 工作结束时，应首先关停加热装置，停止燃气机运行。然后关闭喷枪阀门，更换喷枪，拧下喷嘴并冲洗干净。当进口温度减低到100℃以下后可以停止送风机和抽风机的运行。接着清理干燥塔和除尘器内余料，关闭除尘器及气锤，最后关闭总电源，完成生产操作。如遇紧急情况，必须立即关停喷雾干燥机，应首先关停送风机和料泵。如果突遇停电，应拉出燃气机，使塔体自然降温，然后打开排污阀，排尽料浆管道内浆料，并清洗喷雾干燥机。 喷雾干燥机长时间运行或因操作不当，部分喷雾干燥机内会出现集料而影响正常运行，此时需停止工作进行清洗。对于干燥塔内集料的清理，应打开清扫门，用长把扫帚扫除漏斗形底部集料，打开出料阀，用自来水冲洗塔内。旋风分离器内集尘的清除，同样需要打开旋风分离器，用扫帚清扫集料，必要时也需用水冲洗。对于袋式除尘器的清理，应打开控制开
喷雾干燥是液体工艺成形和干燥工业中广泛应用的工艺。钱江干燥带大家一起了解立新喷雾干燥塔的相关工作原理及产品特点。以钱江干燥LPG系列高速离心式喷雾干燥机为例。 LPG系列高速离心式喷雾干燥机工作原理： GPL系列离心式喷雾干燥机系气液两相并流式干燥设备，采用高速离心式雾化器，将料液雾化成微细的雾滴，与经分布器分布后的热空气在干燥塔内混合，迅速进行热质交换，在极短的时间内干燥成为粉状产品。生产控制和产品质量控制方便可靠，广泛应用于不同种类液体物料的干燥生产。 LPG系列高速离心式喷雾干燥机产品特点： 1、不同种类的溶液、悬浊液、乳浊液和膏糊状物料可实现一次性连续干燥生产。 2、喷雾干燥的雾矩和雾滴颗粒直径可略作调整。 3、热风分配合理，消除了吸顶和粘壁现象。 4、同时适合于热敏性和非热敏性物料的干燥，产品颗粒较压力式喷雾干燥的产品为细。
5、简化生产过程，操作方便，产品流动性和速溶性好 LPG系列高速离心式喷雾干燥机的优势： 1完全干燥之后不留任何残余物质； 2.对于不容易干燥的样品，使用真空干燥法可以有效缩短干燥的时间； 3.粉末状样品不容易被流动空气吹动或移动； 4.在真空或惰性条件下，可消除氧化物可能遇热爆炸的情况； LPG系列高速离心式喷雾干燥机应用实例： 1、无机物：氮化铝、二氧化锆、氟化钾、膨润土、高岭土、硫酸钡、硫酸钻、铝酸钠、氧化铬、钛白粉。 2、高分子聚合物：脲醛树脂、PVC。 3、染料：分散红FB、活性染料等。 4、化学助剂：白炭黑、硅藻土、铝硅酸钠、木钙、木质素磺酸钠、萘系减水剂。 5、农药：多菌灵盐酸盐可湿性粉剂。 6、食品和饲料添加剂：酪蛋白磷酸肽、山梨酸钾、鱼浆液。 7、化肥：腐植酸钾、腐植酸钠。
LPG-1000型PAC高速离心喷雾干燥机技术说明 一、LPG-1000型PAC离心喷雾装置及相关附属设备技术方案说明 A、需方提供的技术规格及要求（设计依据）： （1）物料名称 PAC(聚合氯化铝)（年产量6000吨，按24H/天、330天/年设计，产量757㎏/h） （2）蒸发量 1000㎏/h （3）处理量 1798㎏/h （4）产品质量要求产品粒度100-300目 （5）产品初含水量 60% （6）产品终含水量 5%以下 （7）热风进口温度 250℃-280℃ （8）热风出口温度 90-100℃ （9）热源介质 150万大卡直接式燃煤热风炉加热 （10）采用高速离心式喷雾干燥 B、喷雾干燥系统及附属设备主要技术参数： （1）喷雾主塔尺寸内径φ6500mm 外径φ6650mm 高度H=14米 （2）装机功率 157.8kw（不含热风炉功率） （3）加热方式 150万大卡直接式燃煤热风炉加热，煤耗量287㎏/h左右，（按标准煤5500Kcal/Kg，热效率95％计算） （4）进口温度 200℃-280℃ （5）出口温度 90℃～110℃ （6）控制方式 PLC+触摸屏数显集中控制 （7）气锤压缩空气耗量 0.2m3 /min左右（压力0.4MPa） （8）收料方式主塔锥体+高效长锥体旋风除尘器 （9）最大水分蒸发量 1000kg/h （10）收料率≥99.0％ （11）采用气动敲打装置有利于下料
（12）材质：物料经过处为冷轧板不锈钢316L制作，主塔外包彩钢板 0.75mm,其余为碳钢制作。 （13）旋风除尘器型号：2-φ1200，带料仓 （14）高温送风机型号：型号：W4-68-9D-30KW 工作温度300℃，流量23000-40000m3/h,压力1700 Pa，水冷却（15）引风机型号：9-26-11.2D-37KW风量17000-28000m3/h 风压：3300-2800Pa （16）进料泵型号：KP300流量：2.0m3/h压力：0.6MPa 功率：3.0KW变频调速 一用一备 （17）雾化器型号：LPG1000功率15KW,雾化盘直径φ190mm,转速11570rpm，采用变频调速，一用一备 （18）装机总功率：86.5kw（不含热风炉功率13.2KW） C、干燥系统工艺流程： 纯水 蠕动泵高速离心雾化器 料浆 热风蜗壳热风分配器喷雾干燥塔 热风管道旋风除尘器 高温送风机排风管道 除尘系统引风风机 热风炉水沫除尘器 废气排放 D、阐述 常温空气经空气过滤器净化后，由送风机向热风炉中鼓冷风。从热风炉中出
BUCHI B-290喷雾干燥机操作指南 编制者：袁丽 1．检查仪器有无破损，如发现破损请与仪器管理员及时联系。 2．打开仪器电源开关，打开吸气机开关。使气流在系统中流动。推荐吸气机100%工作。 注意事项：为了确保产品的纯净，在开机前请检查仪器各个部件的内壁是否清洁；认真检查仪器各处连接是否到位，以免在实验过程中出现脱落，使仪器破损或影响实验结果。 3．设定好进口温度，打开加热开关。对于水溶液样品，进口温度设定为100至220℃；一般设定为150℃。 4．进口温度达到后，打开空气压缩机，调节流量计上的针形阀，一般调至4cm高（约600L/H） 5．准备好蒸馏水，打开蠕动泵开关。 a)将输样管压上蠕动泵，开始优化最佳条件。蠕动泵一般设定为30%。 b)如果出口温度太高：可以减低入口设定温度；或者提高蠕动泵转速。 c)如果样品没能完全干燥（有粘壁）：可以提高进口温度；或减低蠕 动泵转速。 注：出口温度的最大限度是产品所能承受的实际最高温度。 6．如果样品溶液容易堵塞喷嘴，可以打开喷嘴清堵开关，设定清堵频率。 注意事项：如果蠕动泵正常工作，自动/手动清堵后仍不能进样，则有可
能使样品进口处堵塞，需要对进样装置进行清洗，初次使用者应]及时与仪器管理人员联系，请勿擅自拆洗，以免对进样装置造成不可恢复性损坏。7．条件准备好后，就可以将蒸馏水转换为样品溶液输入。（可以手动切换或通过样品切换阀） 8．样品喷雾结束后，再切换到蒸馏水，清洗管路及喷嘴。 注意事项：此步骤要严格执行，确保管路尤其是喷嘴中无样品残留。 9．关机时，先关闭进口温度加热开关，保持吸气机工作；等到出口温度降到70℃以下，方可关闭吸气机。 10．最后取出产品。 11．清洗。本仪器需要拆卸清洗的部件均为玻璃材质，所以清洗过程要十分小心，切勿发生碰撞。 12．实验结束后，做好使用记录，并请仪器管理员检查仪器的是否完好。 管理员温馨提示：为了本仪器能最大限度满足大家的试验需求，请仪器使用者在做实验之前认真阅读并学习操作规范及注意事项。让我们共同维护!
目录 一、设备设计条件 二、系统描述 三、供货范围 四、工艺流程（附图） 五、设备技术参数表 六、单台机组配置明细 七、设备备品备件明细表 八、工程说明 九、供货周期 十、设备价格
一、设备设计条件 1、料液条件 物料名称：水解鱼蛋白溶液 初水分: 85% 终水分: ≤3.5% 产量： 38Kg/h 料液温度：常温 2、工艺条件 雾化方式：离心式 雾滴与热空气接触方式：并流式 热源和加热方式： LPG燃气热风炉 进风温度： 200℃ 排风温度： 80℃左右 产品捕集方式：主塔+旋风分离器 3、设计气象条件（标准） 大气压力: 101.325KPa 环境温度： 20℃ 相对湿度： 80% 4、公用工程 4.1、电源 动力电源： 380V，3相，50HZ 功率： 45Kw 4.2、压缩空气 压力： 0.6 MPa 用量： 0.6m3/min 4.3、水
用量：主要清洗用 4.4、设备占地面积约（长×宽×高）m 长×宽×高 8×8×11 二、系统描述 初选型： LPG250型喷雾干燥机组（38Kg/h产量） 加热系统：LPG燃气热风炉 细粉收集系统：旋风分离器 介质循环系统：送引风机开式循环 空气过滤系统：初中效空气过滤器 供料系统：高压泵可调式供料（建议2台，其中一台试运行 正常后备用） 控制系统：数显式仪表显示温度、压力、压差，触摸屏动画 显示工作流程，PLC模糊技术自动跟踪控制变量参数等等三、供货范围 一、喷雾干燥系统包括以下内容： 1、进料系统 2、热风系统 3、干燥系统 4、除尘系统 5、排风系统 6、控制系统 二、具体说明：
1、进料系统 1.1、搅拌罐（需方提供） 提供500L的夹套搅拌（均质）罐一只，与物料接触部分为不锈钢SUS316L，夹套热水加热。 形式：立式 容积：500L 材质：与物料接触部分为不锈钢SUS316L 1.2、水槽（需方提供） 提供锥形水槽一只，锥体下面有放料阀，用于转换水与物料 容积：200L 材质：与物料接触部分为不锈钢SUS304 1.3、进料泵 形式：G系列单螺杆泵 最大压力：0.8Mpa 流量：0～0.46m3/h 结构材料：与物料接触部分为不锈钢SUS316L 附件：压力表、阀门 1.4、进料管道 提供从进料泵到干燥塔的进料管道。材料为不锈钢SUS316L 2、热风系统 2.1、初、中效空气过滤器 提供喷雾干燥前所需的洁净空气 过滤量：4500m3/h（max） 压降：400Pa 材料：外框不锈钢 滤材为无纺布
ZPG离心造粒喷雾干燥机工艺原理[工作原理] ZPG喷雾干燥机是采用压力式喷嘴借助高压泵 的压力将溶液、悬浮液、乳浊液、膏糊状物料雾 化成细小液滴，然后与高温热空气进行快速热交 换，在极短时间内以简单的工艺迅速连续干燥成 细颗粒状物料的设备。
[应用] 食品工业 蛋奶制品 富脂奶粉、胳朊、可可奶粉、代乳粉、蛋清（黄）等 食物及植物汁 燕麦、鸡汁、咖啡、速溶茶、调味香料肉、蛋白质、大豆、花生蛋白质、蛋白质水解物、南瓜粉等。 糖类 玉米浆、玉米淀粉、葡萄糖、果胶、麦芽糖、山梨酸钾等。 医药品 中药浸膏、药胶、酵母、维生素、抗生素、淀粉酶、脂肪酶、蛋白酶等 塑料树脂 AB，ABS乳液、脲醛树脂、酚醛树脂、密胶（脲）甲醛树脂、聚乙烯、聚氯乙烯等 洗涤剂 高级洗衣粉、普通洗衣粉、肥皂粉、苏打粉、乳化剂、增白剂、磷酸剂等 化学工业
氟化钠（钾）、碱性染料颜料、染料中间体、复合肥、甲荃硅酸、催化剂、硫酸剂、氨基酸、白碳黑等 陶瓷 氧化铝、瓷砖材料、氧化镁、滑石等 其它 氢氧化铝、氯化钙、硬脂酸剂等冷却喷雾 1.空气加热装置（电、电+蒸汽、热风 炉） 2.高压泵 3.喷嘴 4.干燥塔 5.除尘装置（旋风分离器、脉冲除尘 器、布袋除尘器） 6.引风机 [选型请提供以下数据] 1.物料名称、状态 2.产量、处理液料量、含水量或含固量。 3.原液料湿度、比重、粘度、表面张力。 4.进风温度、产品耐热温度。 5.产品含水量、粒径。 6.加热方式及热风与物料接触方式（顺流、逆流）。 7.除尘装置 8.其它附属设备。 9.安装场地条件。 技术参数]
作者：喷雾干燥机https://www.doczj.com/doc/3d16785648.html,
喷雾干燥机项目 合作方案 规划设计/投资分析/实施方案
摘要说明— 喷雾干燥机自动化程度高、操作灵活，别适用于溶液、乳液、膏状物、悬浮液甚至是粘性大的物料进行干燥。喷雾干燥机目前主要应用于乳制品、染料、医药制药、陶瓷、新能源等众多行业，喷雾干燥机市场的推广不仅 能够实现自身价值，还能够促进下游行业的发展，因此备受市场青睐，行 业发展向好。 该喷雾干燥机项目计划总投资13950.03万元，其中：固定资产投资11873.68万元，占项目总投资的85.12%；流动资金2076.35万元，占项目 总投资的14.88%。 达产年营业收入16404.00万元，总成本费用12538.91万元，税金及 附加247.08万元，利润总额3865.09万元，利税总额4645.29万元，税后 净利润2898.82万元，达产年纳税总额1746.47万元；达产年投资利润率27.71%，投资利税率33.30%，投资回报率20.78%，全部投资回收期6.31年，提供就业职位313个。 报告内容：项目概论、投资背景和必要性分析、产业调研分析、建设 规划、选址方案、项目工程方案、项目工艺说明、环境保护可行性、企业 卫生、项目风险评估、项目节能评估、实施方案、投资方案计划、项目经 济效益分析、综合评价等。
规划设计/投资分析/产业运营
喷雾干燥机项目合作方案目录 第一章项目概论 第二章投资背景和必要性分析第三章建设规划 第四章选址方案 第五章项目工程方案 第六章项目工艺说明 第七章环境保护可行性 第八章企业卫生 第九章项目风险评估 第十章项目节能评估 第十一章实施方案 第十二章投资方案计划 第十三章项目经济效益分析 第十四章招标方案 第十五章综合评价
ZLPG高速离心喷雾干燥机使用说明书 一、概述 ZLPG系列高速离心喷雾干燥机，主要用于高粘度、高糖度的溶液、乳品、悬浮液、糊状物料的干燥。具有速度快、效率高、工序少等优点。对热敏性物料可保持其色香味。干粉溶解性好，纯度高，该系列喷雾干燥机可广泛用于化工、石化、轻工、食品、医药、建材、陶瓷、林产化工等领域。 二、主要技术规格参数
三、工作原理 空气经空气过滤器后进入空气加热器，空气加热器的加热方式有：热风炉、电加热、蒸汽加热等。当空气加热器到给定的温度后以切线方向进入热风分配器，经热风分配器作用后的空气，均匀地、螺旋式地进入干燥室，同时料液由雾化器雾化为20－60u m的雾滴，当雾滴于热空气接触后就迅速汽化干燥为粉末或颗粒产品。干燥的粉末或颗粒产品落到干燥室的锥体四壁并滑行至锥底进入积粉筒，少量细粉随空气流入旋风分离器进行分离，最后废气由风机排出口排出，或进入湿式除尘器后排出。 本机采用并流式喷雾干燥，液滴与热风同方向流动。虽然热风温度较高，但是由于热风进入干燥室立即与喷雾液滴接触，干燥室内温度从上到下急剧下降，不致使干燥物料过度受热，特别适宜热敏性物料干燥。排出产品的温度一般稍低于排风温度。 本机适用于化工、食品、医药等许多产品的干燥。常用的有下列各类：聚合物和树脂类、染料、陶瓷、玻璃类、除锈剂、杀真菌剂、杀虫药类、碳水化合物类、乳蛋制品类、屠宰场的副产品、血和鱼制品类、洗涤和表面活性类、肥料类、有机无机化合物类等。 本机组的筒身、管道和所有接触物料部件均采用0Cr19Ni9的不锈钢材料制作，因此能保证产品不受污染。 本系列喷雾干燥机通常可用于含水份量为50%-80%的料液进行喷雾，特殊物料即使含水份量高达90%，不经浓缩同样能够一次干燥成
本公司专业生产LPG200型高速离心喷雾干燥机，不锈钢200型旋风式喷雾干燥塔，直径3200喷雾干燥器。我们将以服务至上的热诚、精益求精的品质、质优价廉的产品，追求与客户共同成长的双赢。公司奉行“科技是第一生产，创新才能促发展”，“公平竞争、以诚取胜、以质取胜、以新取胜”为宗旨，力争做到“人无我有、人有我优、人优我新”。以科学严谨的态度，精益求精的理念，认真做好每一台设备，以努力实现“求实创新、合作共赢”的奋斗目标。
一、LPG200型高速离心喷雾干燥机，不锈钢200型旋风式喷雾干燥塔，直径3200喷雾干燥器用途及适用范围：
高速离心喷雾干燥机是一种新型高效干燥工艺装备，它可以使 溶液、乳化液、悬浮液、糊状液的物料，经过喷雾干燥成为粉状，细、中颗粒的制品。它干燥速度快、效率高、工序少、节省人力。特别对于热敏物料，可以保持物料的色香味。干燥产品质量优良、流动性、溶解性好、纯度高、环境卫生。有利于提高产量并获得良好的技术、经济效益，在化工、轻工、建材、食品、林产化工、药物、生化等行业有广阔的前途。 LPG200型高速离心喷雾干燥机，不锈钢200型旋风式喷雾干燥塔，直径3200喷雾干燥器的特点及应用如下： 1、干燥速度快，料液经喷雾后，比表面积大大增加，在高温气流中瞬间 就可蒸发95~98%的水份，完成干燥时间仅需几秒钟。 2、采用并流型喷雾干燥形式能使液滴与热风同方向流动，虽然热风 的温度较高但由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降不致干燥物料受热过度，因而特别适于热敏性物料的干燥。 3、使用范围广。根据物料的特性，可以用热风干燥，也可以用冷风 干燥，大批特性差异很大的产品都能用此生产，常用的有：聚合物和树脂类、染料、颜料、陶瓷、玻璃类、除锈剂、杀虫药类、碳水化合物、乳蛋制品、蹂酸类、屠宰场的副产品、血和血制品类、洗涤剂和表面活性剂类、肥料、有机化合物、无机化合物、速溶食品、药品等。 4、由于干燥过程在瞬间完成，产品的颗粒基本上保持液滴的近似球 状，具有分散性好，流动性和溶解性。 5、生产过程简化操作控制方便。喷雾干燥通常用于湿含量40~60% 的溶液，特殊物料即使含量高达90%同样能一次干燥成粉状产品，大部分产品干燥后，不需要再进行粉碎和筛选，减少了生产程序，简化了生产流程，提高了产品的纯度。对于产品的粒径、松密度、水份，在一定范围内可改变操作条件进行调整控制。 6、为使物料不受污染和延长设备寿命，凡与物料接触部分，均采用不锈钢材料 制作。为使操作方便，控制系统采用一体化操作。 1详3细6咨1询6联1系1方2式9顾8先8生！ 二、LPG200型高速离心喷雾干燥机，不锈钢200型旋风式喷雾干燥塔，直径3200喷雾干燥器配置清单: 序号名称型号或规格数 量主要材质备注 1 空气过滤器 S总=5平方 1 涤纶无纺布 /Q235A 2 鼓风机 4-72-4A 1 外购/组 件 5.5KW 3 蒸汽散热器 S总=160平方 7 Q235A/组件
目录 PLG400型喷雾干燥器设计任务书 一、设计任务 二、设计任务说明 PLG400型喷雾干燥器设计说明书 一、设计内容说明： 二、设计内容一览表： 三、工艺条件计算 四、工艺设计计算结果汇总表 五、附图（均为CAD截图，原图见CAD文件） 六、本设计设计公式书目来源 七、参考文献 干燥设备网https://www.doczj.com/doc/3d16785648.html, LPG300型喷雾干燥器设计任务书
一、设计任务： 设计一喷雾干燥装置以干燥某种物料悬浮液。干燥介质为空气，热源为蒸汽和燃油，雾化器采用离心式喷嘴，选用热风—雾滴（或颗粒）并流向下的操作方式。 二、设计任务说明 1.工艺设计条件 料液处理量：400kg/h；料液含水量：70%； 料液密度：1100 kg/m3；热风入塔温度：200℃；料液入塔温度：85℃； 产品平均粒径：125μm；加热蒸汽压力：0.6Mpa；年平均空气温度：20℃；产品含水量：3.5%（湿基）；产品密度：800 kg/m3； 热风出塔温度：95℃； 产品出塔温度：65℃； 干物料比容热：2.5kJ/ kg℃年平均空气湿度：80%。 2.设计要求 2.1画出工艺流程； 2.2进行工艺计算： 包括物料衡算、热量衡算、雾滴干燥所需时间、离心式喷嘴主要尺寸的确定、干燥塔主要尺寸的确定、主要附属设备的设计或选型、工艺设计计算结果汇总。 PLG300型喷雾干燥器设计说明书
一、设计内容说明： 1-液料储罐； 2-液料过滤器 3-传动泵 4-空气过滤管 1 2 3 4 5 7 8 9 10 11 12 6
5-鼓风机6-蒸汽加热器 7-燃油加热器8-离心式雾化器9-干燥塔 10-旋风分离器11-布袋过滤器12-引凤机 1．干燥工艺流程设计： 本干燥装置设计采用开放式系统工艺流程（如上图），主要包含干燥介质（即空气）加热器、干燥装置、产品回收设备、干燥介质输送装置、加料卸料装置等。 二、设计内容一览表： 三、工艺条件计算
离心喷雾干燥机是一种适用于乳浊液、悬浮液、糊状物、溶液等液体干燥的专用干燥设备。 在聚合物和树脂类：染料、颜料类：陶瓷、玻璃类、除锈剂、杀虫药类：碳水化合物、乳品类：洗涤剂和表面活性类；肥料类：有机化合物、无机化合物科的干燥上，表现得尤为出色。 特点：干燥速度快，一般只需5—15秒，具有瞬时干燥特点；物料短时间内完成干燥过程，适应于热敏性物料干燥，能保持物料色、香、味，成品纯度高、质量好； 生产过程简化．操作控制方便、适宜连续控制生产：含湿量40％—90％的液体，一次干燥成粉，减少粉碎、筛选等工序,产品分散性、流动性、溶解性良好，产品粒径、松密度、水份在一定范围内可调。 离心喷雾干燥机工作原理： 空气通过过滤器和加热器，进入干燥器顶部的空气分配器，热空气呈螺旋状均匀进入干燥器。料液由料液槽经过滤器由泵送至干燥器的离心雾化器，使料液喷成极小的雾状液滴，料液和热空气并流接触，水份迅速蒸发，在极短时间内干燥为粉末状成品。成品由干燥塔底部和旋风分离器排出，废气由风机排出。 离心喷雾干燥机的主要产品特点： (1) 干燥速度十分迅速料液经过喷雾后，表面积很大。在高温气流中，瞬间就可蒸发。 (2)干燥过程中液滴的温度不高，产品质量较好。喷雾干燥使用的温度范围非常广(80-800度)，即使采用高温热风，其排风温度仍不会很高，在干燥初期，物料温度不超过周围热空气的湿球湿度，干燥产品质量较好。例如，不容易发生蛋白质变化、维生素损失、氧化等缺陷。对热敏性物料、生物和药物的质量，基本上能接近于真空下干燥的标准。 (3)产品具有良好的分散性、流动性和溶解性由于干燥过程是在空气中完成的，产品基本上能保持与液滴相近似的球状，具有良好的分散性、流动性和溶解性。 (4)生产过程解化，操作控制方便喷雾干燥通常用于处理湿含量40%-60%的溶液，特殊物料即使湿含量高达90%，也可不经浓缩，同样能一次干燥成粉状产品。大部分产品干燥后不需要再进行粉碎和筛选，从而减少了生产程序，简化了生产工艺流程。产品的粒径、松密度、水分，在一定范围内，可用改变操作条件进行调整，控制管理都很方便。 (5)防止发生公害，改善生产环境由于喷雾干燥是在密闭的干燥塔内进行的，这就避免了干燥产品在车间里飞扬。对于有毒气、臭气物料，可采用封闭循环系统的生产流程，将有毒气、臭气烧毁，防止大气污染，改善生产环境。 (6)适宜于连续化大规模生产喷雾干燥能适应工业上大规模生产的要求，干燥产品经连续排料，在后处理上可结合冷却器和风力输送，组成连续生产作业线。
北京来亨科学仪器有限公司 1 喷雾干燥机的四个干燥过程 作用机理：
北京来亨科学仪器有限公司 2 由上图所示，整个干燥过程分为四个阶段： AB 段：液滴开始接触热空气，干燥速率很快的建立起来。液滴表面温度略有升高，此时的液体得到了蒸发时所需要的汽化潜热。此阶段是增速干燥阶段，但一般在液滴---空气界面处进行传热而达到平衡所需的时间只有千分之几秒即达到B 点。 BC 段：液滴进入恒速干燥阶段。此过程所蒸发掉的水分都为液滴周围的非结合水。液滴内部不断的有非结合水向液滴的表面移动，在表面维持饱和状态，并与表面汽化所失去的水分达到平衡。此时物料表面始终被水所湿润，物料表面的蒸汽压等于同温度下水的饱和蒸汽压。也就是说，此时的外部热量与被蒸发的水分在液滴表面达到了平衡，液滴内部的温度并没有急速的升高，而是基本接近空气的湿球温度。这也是为什么在喷雾干燥过程中，虽然入口温度很高，但产品却不会过热受损的根本原因。 CD 段：过了临界点C 之后，物料进入了降速干燥阶段。这一阶段，液滴内部迁移到表面的水分开始不再维持其饱和的湿润状态，在由C 点到D 点的过程中，物料的固体表面外壳逐渐形成，直到D 点的那一刻，固体外壳将完全形成。此过程中的干燥速率下降的很快，物料表面的蒸汽压低于同温度下水的饱和蒸汽压。由于热空气传给湿物料的热量大于水分汽化所需的热量，因此物料表面的温度将逐步上升，开始接近热干燥空气的温度。 DE 段：由于物料的固体表面已经完全形成，所以此时的传质阻力全部在固体层上。物料内部的结合水向外迁移蒸发已经很困难了，固体物料的温度也会进入快速的升温阶段。蒸发将持续到物料的湿含量与周围空气达到平衡为止。其实，趋近与平衡湿含量E 是十分缓慢的。在喷雾干燥的操作中，干燥成品的湿含量都高于平衡湿含量E 。
