第二章 变压器题库

第二章 变压器

一、填空：

答：m Φ增大，0I 增大，m Z 减小，Fe p 增大。

6. ★一台变压器，原设计的频率为50Hz ，现将它接到60Hz 的电网上运行，额定电压不变，

励磁电流将 ，铁耗将 。 答：减小，减小。

7. 变压器的副端是通过 对原端进行作用的。 答：磁动势平衡和电磁感应作用。

8. 引起变压器电压变化率变化的原因是 。 答：负载电流的变化。

9. ★如将额定电压为220/110V 的变压器的低压边误接到220V 电压，则激磁电流

将 ，变压器将 。 答：增大很多倍，烧毁。

10. 联接组号不同的变压器不能并联运行，是因为 。

答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。 11. ★★三相变压器组不宜采用Y,y 联接组，主要是为了避免 。 答：电压波形畸变。

12. 变压器副边的额定电压指 。 答：原边为额定电压时副边的空载电压。

13. ★★为使电压波形不发生畸变，三相变压器应使一侧绕组 。 答：采用d 接。

14. 通过 和 实验可求取变压器的参数。 答：空载和短路。

15. 变压器的结构参数包括 ， ， ， ， 。

答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变比。

16. 在采用标幺制计算时，额定值的标幺值为 。 答：1。

17. 既和原边绕组交链又和副边绕组交链的磁通为 ，仅和一侧绕组交链的磁通

为 。 答：主磁通，漏磁通。

18. ★★变压器的一次和二次绕组中有一部分是公共绕组的变压器是 。 答：自耦变压器。

19. 并联运行的变压器应满足（1） ，

（2） ，（3） 的要求。 答：（1）各变压器的额定电压与电压比应相等；（2）各变压器的联结组号应相同；（3）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。

20. 变压器运行时基本铜耗可视为 ，基本铁耗可视为 。 答：可变损耗，不变损耗。

二、选择填空

1. ★★三相电力变压器带电阻电感性负载运行时，负载电流相同的条件下， cos 越高，

忽略励磁电流，低压边相电流为808.3A 时，则高压边的相电流为 。 A ： 808.3A ， B: 56A ， C: 18.67A ， D: 32.33A 。 答：C

3. 一台变比为k ＝１０的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为１６，

那末原边的励磁阻抗标幺值是 。

Ａ：１６, Ｂ：１６００, Ｃ：０.１６。

答：A

4. ★★变压器的其它条件不变，外加电压增加１０℅，则原边漏抗1X ，副边漏抗2X 和励磁

Ａ：不变，

Ｂ：增加１０% ，

Ｃ：减少１０% 。 （分析时假设磁路不饱和）

答：A

5． 相电力变压器磁势平衡方程为 。 A ：原，副边磁势的代数和等于合成磁势 B ：原，副边磁势的时间向量和等于合成磁势 C ：原，副边磁势算术差等于合成磁势 答：B

6． 电压与频率都增加5℅时，穿过铁芯线圈的主磁通 。

A 增加

B 减少

C 基本不变 答：C

7． 升压变压器，一次绕组的每匝电势 二次绕组的每匝电势。

A 等于

B 大于

C 小于 答；A

8． 三相变压器二次侧的额定电压是指原边加额定电压时二次侧的 电压。

A 空载线

B 空载相

C 额定负载时的线

答：A

9． 单相变压器通入正弦激磁电流，二次侧的空载电压波形为 。

A 正弦波

B 尖顶波

C 平顶波 答：A 10．

★★变压器的其它条件不变，若原副边的匝数同时减少10℅，则1X ，2X 及m X 的大

小将 。

A ：1X 和2X 同时减少10，m X 增大

B ：1X 和2X 同时减少到0.81倍, m X 减少

C ：1X 和2X 同时减少到0.81倍，m X 增加

D ：1X 和2X 同时减少10℅，m X 减少

答：B 11． ★如将额定电压为220/110V 的变压器的低压边误接到220V 电压，则激磁电流

将 ，变压器将 。

A ：不变；B:增大一倍；C:增加很多倍;D:正常工作;E:发热但无损坏危险；F:严重发热有烧坏危险 答：C ，F 12． 联接组号不同的变压器不能并联运行，是因为 。

A:电压变化率太大； B:空载环流太大；

C:负载时激磁电流太大； D:不同联接组号的变压器变比不同。 答：B 13． ★★三相变压器组不宜采用Y,y 联接组，主要是为了避免 。

A ：线电势波形放生畸变；

B ：相电势波形放生畸变；

C ：损耗增大；

D ：有效材料的消耗增大。 答：B 14． ★变压器原边匝数增加5%，副边匝数下降5%，激磁电抗将 。

A ：不变

B ：增加约10%

C ：减小约10% 答：B 15． 三相变压器的变比是指———之比。

A ：原副边相电势

B ：原副边线电势

C ：原副边线电压 答：A 16． 磁通ф，电势е正方向如图，W 1匝线圈感应的电势e 为 。

A ：d Ф/dt

B ：W 1d Ф/dt

C ：-W 1d Ф/dt

答：C 17． ★变压器铁耗与铜耗相等时效率最大，设计电力变压器时应使铁耗 铜耗。

A ：大于

B ：小于

C ：等于 答：A 18． ★两台变压器并联运行时，其负荷与短路阻抗 分配。

A ：大小成反比

B ：标么值成反比

C ：标么值成正比 答：B

A ：变大

B ：变小

C ：不变

答：A ，B ，C ，B ，A ，A 21．

★★一台Y/0y -12和一台Y/0y -8的三相变压器，变比相等，能否经过改接后作并

A ．不能 C ．不一定 D ．不改接也能 答：A

22． ★一台 50Hz 的变压器接到60Hz 的电网上，外时电压的大小不变，激磁电流

将 。

A,增加 B,减小 C ，不变.

答：B

23．变压器负载呈容性，负载增加时，副边电压。

A,呈上升趋势； B,不变， C,可能上升或下降

答：C

24．★单相变压器铁心叠片接缝增大，其他条件不变，则空载电流。

A,增大； B，减小； C,不变。

答：A

25．一台单相变压器额定电压为220/110V。Y/y-12接法，在高压侧作短路实验，测得的短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为。

A:0.06 ， B：0.03 ，

C：0.12 ， D：0.24 。

答：A

三、判断

1.变压器负载运行时副边电压变化率随着负载电流增加而增加。（）答：对

2.电源电压和频率不变时，制成的变压器的主磁通基本为常数，因此负载和空载时感应电势

E为常数。（）1

答：错

3.变压器空载运行时，电源输入的功率只是无功功率。（）答：错

4.★变压器频率增加，激磁电抗增加，漏电抗不变。（）答：错

5.★变压器负载运行时，原边和副边电流标幺值相等。（）答：错

6.★变压器空载运行时原边加额定电压，由于绕组电阻r1很小，因此电流很大。（）答：错

7.变压器空载和负载时的损耗是一样的。（）答：错

8.变压器的变比可看作是额定线电压之比。（）答：错

9.只要使变压器的一、二次绕组匝数不同，就可达到变压的目的。（）答：对

10.不管变压器饱和与否，其参数都是保持不变的。（）答：错

11. ★★一台Y/0y -12和一台Y/0y -8的三相变压器，变比相等，能经过改接后作并联运行。

（ ） 答：对

12. ★一台 50HZ 的变压器接到60HZ 的电网上，外时电压的大小不变，激磁电流将减小。（ ） 答：对

13. ★变压器负载成容性，负载增加时，副边电压将降低。 （ ） 答：错

14. ★变压器原边每匝数增加5%，副边匝数下降5%，激磁电抗将不变。 （ ） 答：错

15. ★★联接组号不同的变压器不能并联运行，是因为电压变化率太大。

（ ） 答：错

四、简答

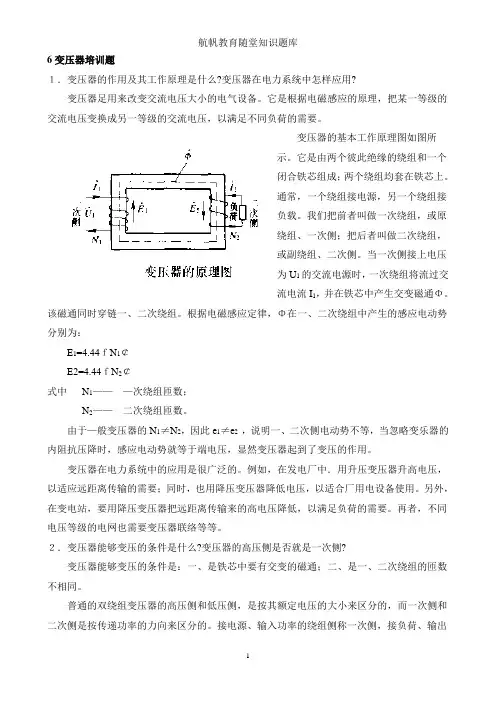

1. ★从物理意义上说明变压器为什么能变压，而不能变频率？

答： 变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流i m ， 产生励磁磁动势f m ，在铁芯中产生交变主磁通φm , 其频率与电源电压的频率相同，根据电磁感应定律，

≠e 2，而绕组的电压近似等于绕组电动势,即U 1≈E 1、U 2≈E 2，故原副边电压不等，即U 1≠U 2, 但频率相等。

2. ★试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的

电压将如何变化？ 答：由dt d N e φ1

1-=、dt d N e φ

22-=可知2

211N e N e =，所以变压器原、副两边每匝感应电动势相等。又U 1≈ E 1, U 2≈E 2，因此

2211N U N U ≈

，当U 1 不变时，若N 1减少, 则每匝电压1

1N U

增大，所以1

2

2

2N U N U =将增大。或者根据m fN E U Φ=≈11144.4，若 N 1减小，则m Φ增大，

又m fN U Φ=2244.4，故U 2增大。

3. 变压器铁芯的作用是什么，为什么它要用0.35mm 厚、表面涂有绝缘漆的硅钢片迭成？

答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。为了减少铁心损耗，采用0.35mm 厚、表面涂的绝缘漆的硅钢片迭成。

4. 变压器有哪些主要部件，它们的主要作用是什么？

答：铁心: 构成变压器的磁路,同时又起着器身的骨架作用。

绕组: 构成变压器的电路,它是变压器输入和输出电能的电气回路。

分接开关: 变压器为了调压而在高压绕组引出分接头,分接开关用以切换分接头,从而实现变压器调压。

油箱和冷却装置: 油箱容纳器身,盛变压器油,兼有散热冷却作用。

绝缘套管: 变压器绕组引线需借助于绝缘套管与外电路连接，使带电的绕组引线与接地的油箱绝缘。

5. 变压器原、副方额定电压的含义是什么？

答：变压器一次额定电压U 1N 是指规定加到一次侧的电压，二次额定电压U 2N 是指变压器一次侧加额定电压，二次侧空载时的端电压。

6. ★为什么要把变压器的磁通分成主磁通和漏磁通？它们之间有哪些主要区别？并指出空载

和负载时激励各磁通的磁动势？

答：由于磁通所经路径不同，把磁通分成主磁通和漏磁通，便于分别考虑它们各自的特性，从而把非线性问题和线性问题分别予以处理

区别：1. 在路径上，主磁通经过铁心磁路闭合，而漏磁通经过非铁磁性物质 磁路闭合。

2．在数量上，主磁通约占总磁通的99%以上，而漏磁通却不足1%。

3．在性质上，主磁通磁路饱和，φm 与i m 呈非线性关系，而漏磁通磁路不饱和，φ

1σ

与i 1呈线性关系。

4．在作用上，主磁通在二次绕组感应电动势，接上负载就有电能输出，

起传递能量的媒介作用，而漏磁通仅在本绕组感应电动势，只起了漏抗压降的作用。空载时，

有主磁通m Φ 和一次绕组漏磁通σ1Φ ，它们均由一次侧磁动势10

F 激励。 负载时有主磁通m Φ ，一次绕组漏磁通σ1Φ ，二次绕组漏磁通σ2Φ 。主磁通m Φ 由一次绕组和二次绕组的合成磁动势即21F F F m +=激励，一次绕组漏磁通σ1Φ 由一次绕组磁动势1F 激励，二次绕组漏磁通σ

2Φ 由二次绕组磁动势2F 激励。 7. ★变压器的空载电流的性质和作用如何？它与哪些因素有关？

答：作用：变压器空载电流的绝大部分用来供励磁，即产生主磁通，另有很小一部分用来供给变压器铁心损耗，前者属无功性质，称为空载电流的无功分量，后者属有功性质，称为空载电流的有功分量。

性质：由于变压器空载电流的无功分量总是远远大于有功分量，故空载电流属感性无功性质，它使电网的功率因数降低，输送有功功率减小。

大小：由磁路欧姆定律m

m R N I 1

0=

Φ，和磁化曲线可知，I 0 的大小与主磁通φm , 绕组匝数N 及磁路磁阻m R 有关。就变压器来说，根据m fN E U Φ=≈11144.4，可知，1

1

44.4fN U m =

Φ， 因此，m Φ由电源电压U 1的大小和频率f 以及绕组匝数N 1来决定。

根据磁阻表达式m l

R A

μ=可知，m R 与磁路结构尺寸l ，A 有关，还与导磁材料的磁导率μ

有关。变压器铁芯是铁磁材料，μ随磁路饱和程度的增加而减小，因此m R 随磁路饱和程度的增加而增大。

综上，变压器空载电流的大小与电源电压的大小和频率，绕组匝数，铁心尺寸及磁路的饱和程度有关。

8. ★变压器空载运行时，是否要从电网取得功率？这些功率属于什么性质？起什么作用？为

什么小负荷用户使用大容量变压器无论对电网和用户均不利？

答：要从电网取得功率，有功功率供给变压器本身功率损耗，即铁心损耗和绕组铜耗，它转化成热能散发到周围介质中；无功功率为主磁场和漏磁场储能。小负荷用户使用大容量变压器时，在经济技术两方面都不合理。对电网来说，由于变压器容量大，励磁电流较大，而负荷小，电流负载分量小，使电网功率因数降低，输送有功功率能力下降，对用户来说，投资增大，空载损耗也较大，变压器效率低。

9. 为了得到正弦形的感应电动势，当铁芯饱和和不饱和时，空载电流各呈什么波形，为什么？

答：铁心不饱和时，空载电流、电动势和主磁通均成正比，若想得到正弦波电动势，空载电流应为正弦波；铁心饱和时，空载电流与主磁通成非线性关系（见磁化曲线），电动势和主磁通成正比关系，若想得到正弦波电动势，空载电流应为尖顶波。

10. ★试述变压器激磁电抗和漏抗的物理意义。它们分别对应什么磁通，对已制成的变压器，

它们是否是常数？

答：激磁电抗是表征铁心磁化性能和铁心损耗的一个综合参数；漏电抗是表征绕组漏磁效应的一个参数。

激磁电抗对应于主磁通，漏电抗对应于漏磁通，对于制成的变压器，励磁电抗不是常数，它随磁路的饱和程度而变化，漏电抗在频率一定时是常数。

11. 变压器空载运行时，原线圈加额定电压，这时原线圈电阻r 1很小，为什么空载电流I 0不

大？如将它接在同电压（仍为额定值）的直流电源上，会如何？ 答： 因为存在感应电动势E 1, 根据电动势方程：

)()(11001010010111σ

σσjX R I Z I R I X I j jX R I R I E E U m m m ++=+++=+--= 可知，尽管1R 很小，但由于励磁阻抗m Z 很大，所以0I 不大.如果接直流电源，由于磁通恒定不变，绕组中不

感应电动势，即01=E ，01=σE ，因此电压全部降在电阻上，即有11/R U I =，因为1R 很小，所以电流很大。

12. ★★变压器在制造时，一次侧线圈匝数较原设计时少，试分析对变压器铁心饱和程度、激

磁电流、激磁电抗、铁损、变比等有何影响？ 答：根据m fN E U Φ=≈11144.4可知，1

1

44.4fN U m =Φ，因此，一次绕组匝数减少,主磁

通m Φ将 增加，磁密A

B m

m Φ=

，因A 不变，m B 将随m Φ的增加而增加，铁心饱和程度增加，磁导率Fe μ下降。因为磁阻A

l

R Fe m μ=

，所以磁阻增大。根据磁路欧姆定律m

m R N I Φ= 10，当线圈匝数减少时，励磁电流增大。 又由于铁心损耗3

.12f B p m Fe ∝，所以铁心损耗增加。励

磁阻抗减小，原因如下：电感m

m m R N R i i N N i N i L 21001100100=

?=Φ=ψ=， 激磁电抗m

m m R N f L X 2

12πω==，因为磁阻m R 增大，匝数1N 减少，所以激磁电抗减小。设减少匝数前后匝数分别为1N 、'1N ，磁通分别为m Φ、'm Φ，磁密分别为m B 、'm B ，电流分别为0I 、'

0I ，磁阻分别为m R 、'm R ，铁心损耗分别为Fe p 、'Fe p 。根据以上讨论再设)1(11'>Φ=Φk k m m ，同理，)1(11'>=k B k B m m ，)1(22'>=k R k R m m ，)1(313'1<=k N k N ，

于是03

211321'

1'

''

I k k k N k R k k N R I m m m m =Φ=Φ=。又由于3.12f B p m Fe ∝，且m Fe r I p 2

0=（m r 是励磁电阻，不是磁阻m R ），所以m m m m Fe Fe r I r I B B p p 20'2'022''==，即 m m r k r k k k 23'22212

1=，于是，12

3'22=m

m r k r k ，因12>k ，13

，显然，励磁电阻减小。励磁阻抗 m m m jx r z +=，它将随着m r 和m x 的减

小而减小。

变比将减小。

13. ★★如将铭牌为60Hz 的变压器，接到50Hz 的电网上运行，试分析对主磁通、激磁电流、

铁损、漏抗及电压变化率有何影响？

答：根据m fN E U Φ=≈11144.4可知，电源电压不变，f 从60Hz 降低到50Hz 后，频率f 下降到原来的（1/1.2），主磁通将增大到原来的1.2倍，磁密m B 也将增大到原来的1.2

倍， 磁路饱和程度增加， 磁导率Fe μ降低， 磁阻m R 增大。于是，根据磁路欧姆定律

m m R N I Φ=10可知, 产生该磁通的激磁电流0I 必将增大。

再由3

.12f B p m Fe ∝讨论铁损耗的变化情况。 60Hz 时，3.12f B p m Fe ∝

50Hz 时，3.12

')2

.11

(

)2.1(f B p m Fe ∝ 因为，14.12.12

.12.17.03.12

'===Fe Fe p p ，所以铁损耗增加了。

漏电抗σσσπωfL L X 2==，因为频率下降，所以原边漏电抗σ1X ，副边漏电抗σ2X 减小。又由电压变化率表达式

()]sin cos )[()sin cos (2*

2*12*2*1*2*2**????σσX X R R I X R I U k k +++=+=?可知，

电压变化率U ?将随σ1X ，σ2X 的减小而减小。

14. ★变压器负载时，一、二次线圈中各有哪些电动势或电压降，它们产生的原因是什么？写

出它们的表达式，并写出电动势平衡方程？

答：一次绕组有主电动势1E ，漏感电动势σ

1E ，一次绕组电阻压降11r I ，主电动势1E 由主磁通0Φ 交变产生，漏感电动势σ1E 由一次绕组漏磁通σ1Φ 交变产生。一次绕组电动势平衡方程为)(11111jX R I E U ++-= ；二次绕组有主电动势2E ，漏感电动势σ2E ，二次绕组电阻压降22R I ，主电动势2E 由主磁通0Φ 交变产生，漏感电动势σ2E 由二次绕组漏磁通σ2Φ 交变产生,二次绕组电动势平衡方程为)(2

2222jX R I E U +-= 。 15. 变压器铁心中的磁动势，在空载和负载时比较，有哪些不同？

答：空载时的励磁磁动势只有一次侧磁动势100N I F F m ==，负载时的励磁磁动势是一次侧和二次侧的合成磁动势，即21F F F m +=,也就是2

21110N I N I N I +=。 16. ★试说明磁势平衡的概念及其在分析变压器中的作用。

答：磁势平衡就是在变压器中，当副边有电流产生时，2I 使得整个磁势减小22I N ，那么原边就要增加1I ，试2211I N I N =?，这就是磁势平衡。在分析变压器中，可据此从一个已知电流求出另一个电流，并知其电磁本质。

17. 为什么可以把变压器的空载损耗近似看成是铁耗，而把短路损耗看成是铜耗？变压器实际

负载时实际的铁耗和铜耗与空载损耗和短路损耗有无区别？为什么？

答：因为空载时电流很小，在空载损耗中铁耗占绝大多数，所以空载损耗近似看成铁耗。 而短路时，短路电压很低，因而磁通很小，铁耗也很小，短路损耗中铜耗占绝大多数，所以近似把短路损耗看成铜耗。 实际负载时铁耗和铜耗与空载时的铁耗和铜耗有差别，因为后一个是包含有其它损耗。

18. ★★变压器的其它条件不变，仅将原、副边线圈匝数变化±10％，试问对σ1X 和m X 的影

响怎样？如果仅将外施电压变化±10％，其影响怎样？如果仅将频率变化±10％，其影响又怎样？

答：因为σσπ12112Λ=fN X ，11144.4U fN E m ≈Φ=，所以当原、副边匝数变化±10％时，σ1X 变化±20％。

由于N 变化±10％，而U 不变，使m Φ变化 10％。又因为m m fN X Λ=212π，磁通m Φ变化±10％时m Λ由于饱和影响，m Λ变化±k ％，所以m X 的变化大于±20％。

将外施电压变化±10％时，m Φ也将变化 10％，使σ1X 不变，m X 的变化大于 10％。这是因为m Φ变化 10％，由于磁路饱和影响，m Λ变化大于 10％。

如果将频率变化±10％，f X ∝σ1，所以σ1X 变化±10％，而f 变化±10％，则因为U 不变，使m Φ变化 10％。同样使m X 的变化大于±10％。

19. 变压器空载时，一方加额定电压，虽然线圈（铜耗）电阻很小，电流仍然很小，为什么？

答：因为一方加压后在线圈中的电流产生磁场，使线圈有很大的自感电势（接近额定电压，比额定电压小），所以虽然线圈电阻很小，电流仍然很小。

20. ★一台Hz 50的单相变压器，如接在直流电源上，其电压大小和铭牌电压一样，试问此时

会出现什么现象？副边开路或短路对原边电流的大小有无影响？（均考虑暂态过程） 答：因是直流电，变压器无自感和感应电势，所以加压后压降全由电阻产生，因而电流很大，为

1

1R U N

。如副边开路或短路，对原边电流均无影响，因为Φ不变。 21. ★变压器的额定电压为220/110V ，若不慎将低压方误接到220V 电源上，试问激磁电流

将会发生什么变化？变压器将会出现什么现象？

答：误接后由m fN E U Φ=≈144.4知，磁通增加近一倍，使激磁电流增加很多（饱和时大于一倍）。此时变压器处于过饱和状态，副边电压440V 左右，绕组铜耗增加很多，使效率降低、

过热，绝缘可能被击穿等现象发生。

22. ★★一台Y/?连接的三相变压器，原边加对称正弦额定电压，作空载运行，试分析：

（1） 原边电流、副边相电流和线电流中有无三次谐波成分？

（2） 主磁通及原副边相电势中有无三次谐波成分？原方相电压及副方相电压和线

电压中有无三次谐波成分？

答：（1）由于原方Y 接，三次谐波电流无通路。所以原边电流没有三次谐波成分。 副边三角形接，相电流中有三次谐波成分，而线电流中没有三次谐波成分。

（2）主磁通中有三次谐波，原副方相电势中也有三次谐波成分。原方的相电压中有三次谐波成分，副边相电压及原副方线电压中均无三次谐波成分。 23. ★变压器有载运行时，变比是否改变?

答：变压器的变比2

1

21E E N N k =

=

，不论空载还是有载，其匝数比是不会改变的。 不过在测量变压比时，应在空载时测出原、副边电压1U 和2U 。计算出来的K 值更准确。 有载时历测副边电压2U 较2E 相差较大，K 值就不准确。 24. 变压器的有功功率及无功功率的转换与功率因数有何关系？

答；变压器的额定容量一定时，视在功率N S 一定，功率因数2cos ?由负载而定。当2

cos ?较低时，变压器输出的有功功率小，无功功率大，当负载的功率因数高，例如全部带照明负载，则2cos 1?=，变压器输出的全部是有功功率。

25. ★励磁电抗m X 的物理意义如何？我们希望变压器的m X 是大还是小好？若用空气心而不

用铁心，则m X 是增加还是降低？如果一次绕组匝数增加5％，而其余不变，则m X 将如何变化？ 如果一次、二次绕组匝数各增加5％，则m X 将如何变化？ 如果铁心截面积增大5％，而其余不变，则m X 将大致如何变化？如果铁心叠装时，硅钢片接缝间存在着较大的气隙，则对m X 有何影响？

答：激磁电抗是表征铁心磁化性能和铁心损耗的一个综合参数

m X 大好；用空气心，m X 下降。N 1增加5％，Φm 降低，则m X 增加，

Λ==m

N L m X m 21ωω；若N 1，N 2各增加5％，m X 仍然同上，增加；铁心面积增加5％，

则Λm 增加5％（大致），所以m X 约增加5％，叠装时硅钢片接缝间存在着较大δ，则m X 降低。

26. ★★有三台单相变压器，一、二次侧额定电压均为220/380V ，现将它们联结成Y ，d11

三相变压器组（单相变压器的低压绕组联结成星形，高压绕组接成三角形），若对一次侧分别外施380V 和220V 的三相电压，试问两种情况下空载电流I 0、励磁电抗m X 和漏抗σ1X 与单相变压器比较有什么不同？ 答：三相变压器，Y ，d11

（1）一次侧加380V ，2201=φU V ，

每台单相变压器的U 1＝220V ，与原来的空载运行一样。 所以I 0、m X 与σ1X 均不变。

（2）一次侧加220V ，则1273/2201==φU V

即每台单相变压器的一次侧所加电压为127V<220V ，所以此时的I 0降低，m X 增加，σ

1X 不变。

五、计算

1. ★将一台1000匝的铁心线圈接到110V ，50Hz 的交流电源上，由安培表的读数得知

A I 5.01=，W P 10

1=，把铁心抽去后电流和功率为100A 和10kW 。假设不计漏磁，试

取出铁心后：

(2) 有铁心时磁化电流

铁耗电流

空载电流的无功分量

(3) 有铁心时线圈感应电势111E U U I Z =-≈ 根据m fN E Φ=44.4

得有铁心时磁通的最大值

当无铁心时感应电势

'1000.45845.8E =?=

V

Ω=013.02σX 。

试求：（1）折算到高压边的短路电阻k R ，短路电抗k X 及阻抗k Z ；

（2）折算到低压边的短路电阻''k R ，短路电抗''k X 及阻抗'

'k Z ；

（3）将（1）、（2）求得的参数用标么值表示； （4）计算变压器的短路电压百分比u k 及其分量u kr ，u kx 。

（5）求满载及（超前）滞后）8

.0cos ,(8.0cos ,1cos 222===φφφ等三种情况下的电压变化率,u ?并讨论计算结果。

解：（1）折算到高压边的短路阻抗

1226.087N N

U k U =

=

Ω=?+=+=+=61.80063.0087.2632.42221'

21R k R R R R k Ω=?+=+=+=75

.17013.0087.269.82221'21σσσσX k X X X X k Ω∠=+=+= 12.6473.1975.1761.8j jX R Z k k k

（2）折算到低压边的短路阻抗

Ω=+=+=01265.00063.0087.2632

.42221'

'R k R R k Ω=+=+=0261.0013.0087

.269.82

221'

'σσX k X X k

Ω∠=+=+= 12.64029.00261.001265.0'

''

'''j jX R Z k k k (3) 1116.67N N

N S A I

U =

=

22434.78N N

N

S A I U == 1116000

359.9316.67

N N

N U Z I =

=

=Ω 222230

0.529434.78

N N N

U Z I =

=

=Ω

所以 0239.093

.35961

.81===

*

N k k Z R R

0493.093

.35975

.171===

*

N k k Z X X 0548.093

.35973

.191===

*

N k k Z Z Z 0239.0529.001265.02''''===*

N k k

Z R R 0493.0529

.00261.02''''===*

N k k

Z X X 0548.0529

.0029.02''''===*

N k k

Z Z Z (4 ) 短路电压百分值

%39.2%1000239.0%100=?=?=*

K kr R u %93.4%1000493.0%100=?=?=*K kx X u %48.5%1000548.0%100=?=?=*K k Z u

（5）当满载，功率因数1cos 2=φ时变压器的电压变化率

%

39.2)010239.0(%

100)sin cos (2*2*=+?=?+=?φφk k X R u

当8.0cos 2=φ滞后时，6.0sin 2=φ

%100)sin cos (2*2*?+=?φφk k X R u

%87.4%100)6.00493.08.00239.0(=??+?=

当8.0cos 2=φ超前时，6.02-=φsis

%100)sin cos (2*

2*

?+=?φφk k X R u

%046.1%100)6.00493.08.00239.0(-=??-?=

对于电压变化率，当1cos 2=φ即阻性负载时电压变化率较小，当负载为感性时，电压变化率大，当负载为容性时，负载时的端电压可能高于空载时的端电压。

3. ★一台单相变压器，已知Ω=19.21R ，Ω=

4.151σX ，Ω=1

5.02R ，Ω=964.02σX ，，

Ω=1250m R ，Ω=12600m X ，匝876

1=N ，匝2602=N ，当8.0cos 2=φ滞后时，副边电流A I 1802=，V U 60002=。

试求：(1) 用近似等效电路和简化等效电路求11I U 和，并将结果进行比较;

V U

060002

∠= A I 67.361802

-∠=

故

V U k U 7.221250)7.208.6307(37.3''1

1∠-=∠-?== 用简化等效电路计算时，仍以2

U 作参考向量

)(2

''122''1Z Z I U U +--= ＝6307.08 2.7?-∠ V

A I I 67.361802

''1-∠-=-= 所以 V U k U 7.221250)7.208.6307(37.3''1

1∠-=∠-?==

用两种等效电路计算结果相差很小。U 相同，I 略变。

（2）

结果如下：

（3）计算短路电压的百分值及其二分量；

（4）满载及8.0cos 2=φ滞后时的电压变化率及效率; （5）最大效率。

解：（1）空载实验可以得到折算到高压边的参数 0

2

I U k

Z m = ，而k ＝60/6.3＝9.524

所以

Ω=?

=k Z m 577.561

.106300

524.92 Ω=?==k I P k R m 446.41

.105000524.9222002

Ω=-=k R Z X m m m 402.562

2

根据短路实验得到折算到低压边的参数

Ω=?===

=5.3015.15214000

222

2'

21k k k I P R R R Ω=?==

86.21315

.1523240

k k k I U Z Ω=-==5.102)2

(

22

'

21k k R Z X X σσ 2

1111 3.6N N

N N

N U U k Z S I =

==Ω 所以 235.16.3446.41*

===

N m m Z R R 667.156

.3402.561*

===

N m m Z X X 3311*

2*110472.810

6.35

.30-?=?==

=N Z R R R 2

3

11*2*1108472.210

6.35.102-?=?==

=N Z X X X σσσ （2）折算到高压的T 型等效电路

（3）%69.1%1000169.0%100=?=?=*

K kr R u

%69.5%1000569.0%100=?=?=*

K kx X u %94.569.569.12222=+=+=kx kr k u u u

(4) 电压变化率

%77.4)%6.069.58.069.1(sin cos 22=?+?=+=?φφkx kr u u u

此时，

211'57.138N N u kV U U U =-??=

而

211'16.667N N N

S A I I U ≈=

=

所以 kW COS I U P 3.952

8.0667.16138.572'

2'22=??==φ 故 kW P I I P P P k k

N 24.974)(

2

1021=++= 则 21

952.3

100%100%97.75%974.24

P P η?=

?==

（5）达到最大效率时，kW p p cu Fe 5000==

所以 A R p I k cu 05.961

5000

'

2===

543.067

.1605

.91'2*2

===N I I I

所以

%

19.98%100)14000543.050008.010*******.014000

543.050001(%

100)cos 1(2

322*202*

2

2

*

20max =??++????+-=?+++-

=k

N k

P I P S I P I P φη 5.★一台220/110V 、50Hz 的空心变压器。参数如下：Ω=02.01R ，10.036H L =（原线圈

自感），10.00036H L σ=；Ω=005.02R ，20.009H L =（副线圈自感），20.00009H L σ=，

试求（1）原副线圈的漏抗和变压器的激磁电抗；（2）画出T 型等效电流，将各数值标在等效

第二章 自编变压器习题与答案

第二章 变压器 一、填空： 1. ★★一台单相变压器额定电压为380V/220V ，额定频率为50HZ ，如果误将低压侧接到380V 上，则此时m Φ ,0I ,m Z ,Fe p 。（增加，减少或不变） 答：m Φ增大，0I 增大，m Z 减小，Fe p 增大。 2. ★一台额定频率为50Hz 的电力变压器接于60Hz ，电压为此变压器的6/5倍额定电压的电网上运行，此时变压器磁路饱和程度 ，励磁电流 ，励磁电抗 ，漏电抗 。 答：饱和程度不变，励磁电流不变，励磁电抗增大，漏电抗增大。 3. 三相变压器理想并联运行的条件是（1） ， （2） ，（3） 。 答：（1）空载时并联的变压器之间无环流；（2）负载时能按照各台变压器的容量合理地分担负载；（3）负载时各变压器分担的电流应为同相。 4. ★如将变压器误接到等电压的直流电源上时，由于E= ，U= ，空 载电流将 ，空载损耗将 。 答：E 近似等于U ，U 等于IR ，空载电流很大，空载损耗很大。 5. ★变压器空载运行时功率因数很低，其原因为 。 答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。 6. ★一台变压器，原设计的频率为50Hz ，现将它接到60Hz 的电网上运行，额定电压不变， 励磁电流将 ，铁耗将 。 答：减小，减小。 7. 变压器的副端是通过 对原端进行作用的。 答：磁动势平衡和电磁感应作用。 8. 引起变压器电压变化率变化的原因是 。 答：负载电流的变化。 9. ★如将额定电压为220/110V 的变压器的低压边误接到220V 电压，则激磁电流 将 ，变压器将 。 答：增大很多倍，烧毁。 10. 联接组号不同的变压器不能并联运行，是因为 。 答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。 11. ★★三相变压器组不宜采用Y,y 联接组，主要是为了避免 。 答：电压波形畸变。 12. 变压器副边的额定电压指 。 答：原边为额定电压时副边的空载电压。 13. ★★为使电压波形不发生畸变，三相变压器应使一侧绕组 。 答：采用d 接。 14. 通过 和 实验可求取变压器的参数。 答：空载和短路。 15. 变压器的结构参数包括 ， ， ， ， 。

第二章_变压器答案

第二章变压器 一、填空： 1.变压器空载运行时功率因数很低，其原因为。答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。 2.变压器的副端是通过对原端进行作用的。 答：磁动势平衡和电磁感应作用。 3.引起变压器电压变化率变化的原因是。 答：负载电流的变化。 4.联接组号不同的变压器不能并联运行，是因为。 答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。 5.变压器副边的额定电压指。 答：原边为额定电压时副边的空载电压。 6.通过和实验可求取变压器的参数。 答：空载和短路。 7.变压器的结构参数包 括，，，，。 答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变比。 8.在采用标幺制计算时，额定值的标幺值为。

9. 既和原边绕组交链又和副边绕组交链的磁通为 ，仅和一侧绕组交链的磁通为 。 答：主磁通，漏磁通。 10. 变压器的一次和二次绕组中有一部分是公共绕组的变压器是 。 答：自耦变压器。 11. 并联运行的变压器应满足（1） ， （2） ，（3） 的要求。 答：（1）各变压器的额定电压与电压比应相等；（2）各变压器的联结组号应相同；（3）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。 12. 变压器运行时基本铜耗可视为 ，基本铁耗可视为 。 答：可变损耗，不变损耗。 二、选择填空 1. 一台三相电力变压器N S =560kVA ，N N U U 21 =10000/400(v), D,y 接法，负载时忽略励磁电流，低压边相电流为808.3A 时，则高压边的相电流为 。 A ： 808.3A ， B: 56A ， C: 18.67A ， D: 32.33A 。

史上最全的变压器及互感器知识汇总

史上最全的变压器及互感器知识汇总 云回路| 2016-03-01 17:58 上万电气人已关注云回路公众号↑↑↑ 变压器型号含义 干式变压器： 例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）: Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。 Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。 Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。 １０的意示是设计序号，也叫技术序号。 １０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。 １０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。 电力变压器产品型号其它的字母排列顺序及涵义。 （１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。 （２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。 （３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。 （４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。 （６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。 （７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。 （８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。 （１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。 一、电力变压器型号说明如下： 变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。请问下列电力变压器型号代号含义是什么？ 变压器型号 一、电力变压器型号说明如下： 变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。请问下列电力变压器型号代号含义是什么？ D S J L Z SC SG JMB YD BK(C) DDG D-单相S-三相J-油浸自冷L-绕组为铝线Z-又载调压SC-三相环氧树脂浇注 SG-三相干式自冷JMB-局部照明变压器YD-试验用单相变压器BF(C) -控制变压器（C为C型铁芯结构）DDG-单相干式低压大电流变压器 表1：变压器的型号和符号含义 型号中符号排列顺序含义代表符号 内容类别

第二章 变压器

第二章变压器 变压器是一种静止的电器，它利用电磁感应作用将一种电压．电流的交流电能转接成同频率的另一种电压，电流的电能。变压器是电力系统中重要的电气设备，众所周如。输送一定的电能时，输电线路的电压愈高，线路中的电流和损耗就愈小。为此需要用升压变压器把交流发电机发出的电压升高到输电电压：通过高压输电线将电能经济地送到用电地区，然后再用降压变压器逐步将输电电压降到配电电压，供用户安全而方便地使用。在其他工业部门中，变压器应用也很广泛。 本章主要研究一般用途的电力变压器，对其他用途的变压器只作简单介绍。 2．1 变压器的基本结构和额定值 一、变压器的基本结构 铁心和绕组变压器中最主要的部件是铁心和绕组，它们构成了变压器的器身。 变压器的铁心既是磁路，又是套装绕组的骨架。铁心由心柱和铁轭两部分组成，心柱用来套装绕组，铁轭将心柱连接起来，使之形成闭合磁路。为减少铁心损耗，铁心用厚o．30—o．35mm的硅钢片叠成，片上涂以绝缘漆，以避免片间短路。在大型电力变压器中．为提高磁导率和减少铁心损耗，常采用冷轧硅钢片；为减少接缝间隙和激磁电流，有时还采用由冷轧硅钢片卷成的卷片式铁心。 按照铁心的结构，变压器可分为心式和壳式两种。心式结构的心柱被绕组所包围，如图2—1所示；壳式结构则是铁心包围绕组的顶面、底面和侧面，如图2—2所示．心式结构的绕组和绝缘装配比较容易，所以电力变压器常常采用这种结构。壳式变压器的机械强度较好，常用于低压、大电流的变压器或小容量电讯变压器。 绕组是变压器的电路部分，用纸包或纱包的绝缘扁线或圆线绕成。其中输人电能的绕组称为一次绕组(或原绕组)，输出电能的绕组称为二次绕组(或副绕组)，它们通常套装在同一心柱上。一次和二次绕组具有不同的匝数、电压和电流，其中电压较高的绕组称为高压绕组，电压较低的称为低压绕组。对于升压变压器，一次绕组为低压绕组，二次绕组为高压绕组；对于降压变压器，情况恰好相反，高压绕组的匝数多、导线细；低压绕组的匝数少、导线粗。 从高、低压绕组的相对位置来看，变压器的绕组可分成同心式和交迭式两类。同心式绕组的高、低压绕组同心地套装在心柱上，如图2—1所示。交迭式绕组的高、低压绕组沿心

2020年国家电网电力公司考试变压器知识试题库及答案

2020年国家电网电力公司考试变压器知识试题库及 答案 一、填空 1)变压器借助（电磁感应关系），将一种等级的交流电压和电流，变为（同频率）的另 一种等级的电压和电流。 2)变压器结构的基本部分是（铁芯）和（绕组）。铁芯是构成（磁路）的主要部分，绕 组构成（电路）。 3)变压器在运行及试验时，为了防止由于静电感应在铁芯或其他金属构件上产生（悬 浮电位）而造成对地放电，铁芯及其构件都应（接地）。 4)绕组是变压器的电路部分，电力变压器绕组绕组采用（同芯）方式布置在芯柱上， （低压）绕组在里，（高压）绕组在外，这样有利于绕组对铁芯的绝缘。 5)变压器里的油，既起（冷却）作用，也起（绝缘）作用。 6)变压器二次开路时，一次绕组流过的电流称为（空载电流）。 7)变压器空载电流的大小约为额定电流的（2～10％），其性质基本是感性无功的。 8)变压器发生突然短路时，短路电流可达到额定电流的（30）倍左右，突然短路时变 压器承受的电动力是额定运行时的（900）倍左右。 9)变压器空载接通电源瞬间，可能出现很大的冲击电流，该电流称为（激磁涌流），它 可能达到额定电流的（5～8）倍。 10)互感器是将电路中（大电流）变为（小电流）、将（高电压）变为（低电压）的电气 设备，作为测量仪表和继电器的交流电源。互感器包括（电压互感器）和（电流互感器）。 11)为了确保人在接触测量仪表和继电器时的安全，互感器二次侧绕组必须（接地）。 12)为了防止电流互感器二次侧绕组开路，规定在二次侧回路中不准装（熔断器）。 13)电压互感器在三相系统中测量的电压有（线电压）、（相电压）、（相对地电压）和单 相接地时出现的（零序电压）。 14)电压互感器按绝缘冷却方式分为（干式）和（油浸式）两种。按相数分（单相）和 （三相）两种。按绕组可分为（双绕组）和（三绕组）。 15)电压互感器二次额定电压一般为（100）V，电流互感器二次额定电流一般为（5）A。 16)电流互感器的结构特点是：一次绕组的匝数（很少），而二次绕组的匝数（很多）。

电分第二章复习题

第二章复习题 一、选择题 1、线路等值参数中消耗有功功率的是（）。 A．电抗、电纳 B．电抗、电阻 C．电导、电阻 D．电导、电纳 2、输电线路上消耗的无功功率为（）。 A．等于0 B．容性 C．感性 D．以上都有可能 3、使用分裂导线的主要目的是( )。 A．提高输电能力 B．增加线路电抗 C．减少线路导纳 D．提高电晕临界电压 4、电力线路中，电纳B主要反映线路带压运行后产生的（） A 热效应 B电场效应 C磁场效应 D 电晕损耗 5、同一种型号的导线，用在电压等级高的线路中要比用在电压等级低的线路中，其电抗值（）。 A．变大 B．变小 C．不变 D．不确定 6、采用分裂导线可以实现（） A．减小电抗 B．增大电抗 C．减小电纳 D．增大电阻 7、三相架空线相间距离增大，则线路电纳( )。 A．增大 B．减小 C．不变 D．等于0 8、在变压器参数计算中，短路试验求的是（） A．R T和X T B．R T和G T C．X T和B T D．G T和B T X的物理意义是表征( )的一个参数。 9、变压器电抗 T A 铁损 B 主磁通 C 铜损 D 漏磁通 10、分裂导线的电抗比普通钢芯铝绞线的电抗（）。 A. 大； B. 小； C. 相等 11、电晕损耗影响输电线路的哪个参数（）。 A．电阻；B. 电抗；C. 电导；D. 电纳 12、当采用标幺值计算时，三相功率的标幺值和单相功率的标幺值关系为（）。 A．3倍；B. 3倍；C. 相等 13、电力线路按结构可以分为两大类，即（） A．放射式和环式B．高电压和低电压C．架空线路和电缆线路D．长线路和短线路 14、架空线路采用换位的目的是( ) A. 减小电阻不对称 B.减小电导不对称 C.减小电抗不对称 D.减小电晕电压 15、变压器的电纳参数BT，主要决定于哪一个实验数据( ) A. △P0 B. △P K C. U K％ D. I0％ 16、双绕组升压变压器作降压变压器使用后，其二次侧的电压( ) A. 升高 B. 降低 C. 不变 D. 为零 17、电力系统分析中所用阻抗指的是（） A．一相等值阻抗B．两相阻抗C．三相阻抗D．四相阻抗 18、三相导线相间距离分别为3、4、4.5m，线路的几何均距为( )。 A. 3m B. 4m C. 4.5m D. 3.78m

变压器基础知识

变压器基础知识有哪些 变压器基础知识有哪些 第一章：通用部分 1.1 什么是变压器？ 答：变压器是借助电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。 1.2 什么是局部放电？ 答：局部放电是指高压电器中的绝缘介质在高压电的作用下，发生在电极之间但未贯通的放电。 1.3 局放试验的目的是什么？ 答：发现设备结构和制造工艺的缺陷，例如：绝缘内部局放电场过高，金属部件有尖角；绝缘混入杂质或局部带有缺陷，防止局部放电对绝缘造成损坏。 1.4 什么是铁损？ 答：变压器的铁损又叫空载损耗，它属于励磁损耗而与负载无关，它不随负载大小而变化，只要加上励磁电压后就存在，它的大小仅随电压波动而略有变化。包括铁心材料的磁滞损耗、涡流损耗以及附加损耗三部分。 1.5 什么是铜损？ 答：负载损耗又称铜损，它是指在变压器一对绕组中，一个绕组流经

额定电流，另一个绕组短路，其他绕组开路时，在额定频率及参考温度下，所汲取的功率。 1.6 什么是高压首端？ 答：与高压中部出头连接的2至3个饼，及附近的纸板、相间隔板等叫做高压首端（强调电气连接）。 1.7 什么是高压首头？ 答：普通220kV变压器高压线圈中部出头一直到高压佛手叫做高压首头（强调空间位置）。 1.8 什么是主绝缘？它包括哪些内容？ 答：主绝缘是指绕组（或引线）对地（如对铁轭及芯柱）、对其他绕组（或引线）之间的绝缘。 它包括：同柱各线圈间绝缘、距铁心柱和铁轭的绝缘、各相之间的绝缘、线圈与油箱的绝缘、引线距接地部分的绝缘、引线与其他线圈的绝缘、分接开关距地或其他线圈的绝缘、异相触头间的绝缘。 1.9 什么是纵绝缘？它包括哪些内容？ 答：纵绝缘是指同一绕组上各点（线匝、线饼、层间）之间或其相应引线之间以及分接开关各部分之间的绝缘。 它包括：桶式线圈的层间绝缘、饼式线圈的段间绝缘、导线线匝的匝间绝缘、同线圈引线间的绝缘、分接开关同触头间的绝缘。 1.10 高压试验有哪些？分别考核重点是什么？ 答：高压试验包含空载试验、负载试验、外施耐压试验、感应耐压试验、局部放电试验、雷电冲击试验。

变压器习题集

《变压器》习题集 知识要点 (一)理想变压器 (1)无铁损 (2)无铜损 (3)无漏磁 (二)理想变压器的工作规律 理想变压器原、副线圈中有完全相同的磁通量（不计铁损），线圈及铁芯上又不计热损耗（不计铜损），所以应遵循以下规律： 1．电压比:单个副线圈U1/U2=n1/n2;对多个副线圈U1:U2:U3=n1:n2:n3 2．电功率关系:P1=P2(只适用于单个副线圈的情况,对于多个副线圈的P1=P2+P3+P4+ …… 3.电流关系:（单个线圈）I1/I2=n2/n1 （多个副线圈）I1U1＝I2U2＋I3U3＋…… 例1.一理想变压器原线圈接交流，副线圈接电阻，下列哪些方法可使输入功率增加为原来的2倍： A、次级线圈的匝数增加为原来的2倍 B、初级线圈的匝数增加为原来的2倍 C、负载电阻变为原来的2倍 D、副线圈匝数和负载电阻均变为原来的2倍 例2．一理想变压器原线圈接到110V电源上,副线圈匝数165匝，输出电压为,电流为20mA,则原线圈的匝数等于______,原线圈中的电流等于_____mA. 例3.有一匝数比为10:1的变压器,当原线圈两端所加电压为图甲所示的规律变化时,试画出副线圈输出电压随时间变化图线。 例4.如图所示的理想变压器，已知线圈1,2的匝数之比N1:N2=2:1,在不接负载的情况 下: A.当线圈1输入电压U=220伏直流电时,线圈ab间输出电压为______伏 B.当线 圈1输入电压U＝110伏交流电时,线圈ab间输出电压为________伏。 例5.某理想变压器,当其输入端接在电动势为ε,内阻为r的交流电源上,输出端接上 电阻为R的负载时,R上可获得最大功率.求: (1)这时输入电流多大?负载上的最大功率为多少? (2)负载获得最大功率时,变压器的原副线圈电压各为多少? (3)变压器的变化比为多少? 练习题: 1．下列有关理想变压器的说法正确的是：A、原、副线圈中交变电流的频率一定相等 B、穿过原、副线圈的磁通量的变化率一定相等 C、副线圈的输出功率和原线圈的输入功率一定相等 D.原线圈的导线比副线圈导线细 E．变压器是一种能够改变交流电压的设备 F．凡是能改变交流电压的设备，都是变压器 G．原线圈中输入功率随着副线圈中的负载阻值增大而增大 H．负载空载时，原线圈中的电流为零 I．当副线圈空载时，原线圈上的电压为零 J．原线圈中的输入电流随着副线圈中的输出电流的增大而增大 [A;B;C;E;H;J] 2．有一理想变压器,原付线圈的匝数分别为100和10,将原线圈接在220V 交流电源上,则付线圈中磁通量变化率最大值为__________. [ 2 ]

发电厂电气部分最全第二章习题解答

第二章发电、变电和输电的电气部分最全答案 2-1 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？ 答：通常把生产、变换、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。其中对一次设备和系统运行状态进行测量、监视和保护的设备称为二次设备。如仪用互感器、测量表计，继电保护及自动装置等。其主要功能是起停机组，调整负荷和，切换设备和线路，监视主要设备的运行状态。 2-2 简述300MW发电机组电气接线的特点及主要设备功能。 答：1）发电机与变压器的连接采用发电机—变压器单元接线； 2）在主变压器低压侧引接一台高压厂用变压器，供给厂用电； 3）在发电机出口侧，通过高压熔断器接有三组电压互感器和一组避雷器； 4）在发电机出口侧和中性点侧，每组装有电流互感器4个； 5）发电机中性点接有中性点接地变压器； 6）高压厂用变压器高压侧，每组装有电流互感器4个。 其主要设备如下：电抗器：限制短路电流；电流互感器：用来变换电流的特种变压器；电压互感器：将高压转换成低压，供各种设备和仪表用，高压熔断器：进行短路保护；中性点接地变压器：用来限制电容电流。 2-3 简述600MW发电机组电气接线的特点及主要设备功能。 2-4 影响输电电压等级发展因素有哪些？ 答：1）长距离输送电能； 2）大容量输送电能； 3）节省基建投资和运行费用； 4）电力系统互联。 2-5 简述交流500kV变电站主接线形式及其特点。 答：目前，我国500kV变电所的主接线一般采用双母线四分段带专用旁路母线和3/2台断路器两种接线方式。其中3/2台断路器接线具有以下特点：任一母线检修或故障，均不致停电；任一断路器检修也不引起停电；甚至在两组母线同时故障（或一组母线检修另一组母线故障）的极端条件下，功率均能继续输送。一串中任何一台断路器退出或检修时，这种运行方式称为不完整串运行，此时仍不影响任何一个元件的运行。这种接线运行方便，

变压器的基础知识

变压器的基础知识 一、变压器: 就是一种静止的电机,它利用电磁感应原理将一种电压、电流的交流电能转换成同频率的另一种电压、电流的电能。换句话说,变压器就就是实现电能在不同等级之间进行转换。 二、结构: 铁心与绕组:变压器中最主要的部件,她们构成了变压器的器身。 铁心:构成了变压器的磁路,同时又就是套装绕组的骨架。铁心由铁心柱与铁轭两部分构成。铁心柱上套绕组,铁轭将铁心柱连接起来形成闭合磁路。 铁心材料:为了提高磁路的导磁性能,减少铁心中的磁滞、涡流损耗,铁心一般用高磁导率的磁性材料——硅钢片叠成。硅钢片有热轧与冷轧两种,其厚度为0、35～0、5mm,两面涂以厚0、02～0、23mm的漆膜,使片与片之间绝缘。 绕组:绕组就是变压器的电路部分,它由铜或铝绝缘导线绕制而成。 一次绕组(原绕组):输入电能 二次绕组(副绕组):输出电能 她们通常套装在同一个心柱上,一次与二次绕组具有不同的匝数,通过电磁感应作用,一次绕组的电能就可传递到二次绕组,且使一、二次绕组具有不同的电压与电流。 其中,两个绕组中,电压较高的我们称为高压绕组,相应的电压较低的称为低压绕组。从高、低压绕组的相对位置来瞧,变压器的绕组又可分为同心式、交迭式。由于同心式绕组结构简单,制造方便,所以,国产的均采用这种结构,交迭式主要用于特种变压器中。 其她部件:除器身外,典型的油锓电力变压器中还有油箱、变压器油、绝缘套管及继电保护装置等部件。 三、额定值 额定值就是制造厂对变压器在指定工作条件下运行时所规定的一些量值。额定值通常标注在变压器的铭牌上。变压器的额定值主要有: 1、额定容量S N

额定容量就是指额定运行时的视在功率。以 V A 、kV A 或MV A 表示。由于变压器的效率很高,通常一、二次侧的额定容量设计成相等。 2、额定电压U 1N 与U 2N 正常运行时规定加在一次侧的端电压称为变压器一次侧的额定电压U 1N 。二次侧的额定电压U 2N 就是指变压器一次侧加额定电压时二次侧的空载电压。额定电压以V 或kV 表示。对三相变压器,额定电压就是指线电压。 3、额定电流I 1N 与I 2N 根据额定容量与额定电压计算出的线电流,称为额定电流,以A 表示。 对单相变压器 N N N U S I 11=; N N N U S I 22= 对三相变压器 N N N U S I 113=;N N N U S I 223= 4、额定频率 f N 除额定值外,变压器的相数、绕组连接方式及联结组别、短路电压、运行方式与冷却方式等均标注在铭牌上。额定状态就是电机的理想工作状态,具有优良的性能,可长期工作。 四、变压器的空载运行

第二章-变压器习题及其答案

第二章 变压器 2-1 什么叫变压器的主磁通，什么叫漏磁通？空载和负载时，主磁通的大小取决于哪些因 素？ 答：变压器工作过程中，与原、副边同时交链的磁通叫主磁通，只与原边或副边绕组交链的磁通叫漏磁通。 由感应电动势公式Φ=1144.4fN E 可知，空载或负载情况下11E U ≈，主磁通的大小取决于外加电压1U 、频率f 和绕组匝数1N 。 2-2 一台50Hz 的变压器接到60Hz 的电源上运行时，若额定电压不变，问激磁电流、铁耗、 漏抗会怎样变化 答：（1）额定电压不变，则' 1'11144.444.4Φ=Φ=≈N f fN E U N 又5060'=f f ?60 50'=ΦΦ， 即Φ=Φ5' 磁通降低，此时可认为磁路为线性的，磁阻s l R m μ= 不变，励磁磁势m m R N I Φ=?1，∴m m I I 65' =； （2）铁耗：β αf B p m Fe ∝，βα> 铁耗稍有减小； （3）σσσπ11' '1562x L f x = ?=， σσσπ22''25 62x L f x =?= 2-3 在导出变压器的等效电路时，为什么要进行归算？归算是在什么条件下进行的？ 答：因为变压器原、副边只有磁的联系，没有电的联系，两边电压21E E ≠、电流不匹配，必须通过归算，才能得到两边直接连接的等效电路； 归算原则：保持归算前后副边的磁动势不变。 2-4 利用T 型等效电路进行实际问题计算时，算出的一次和二次侧电压、电流和损耗、功率 是否为实际值，为什么？ 答：一次侧没有经过归算，所以为实际值； 二次侧电压、电流不是实际值，因为归算前后绕组匝数不同，但损耗、功率为实际 值。 2-5 变压器的激磁阻抗和等效漏阻抗如何测定？ 答：激磁阻抗由空载试验测量；等效漏阻抗由短路试验测量。 （具体测量方法略） 2-14 有一台三相变压器，额定容量kKA S N 5000=，额定电压kV kV U U N N 3.61021=， Y ,d 联结，试求：（1）一次、二次侧的额定电流；（2）一次、二次侧的额定相电压和相电流。 解：（1）A A U S I N N N 68.28810 35000 311=?==

经典变压器习题资料

经典变压器习题 1、如图所示,当滑动变阻器滑动触头p逐渐向上移动时,接在理想变压器两端的四个理想电表示 数 （） A．V1不变、V2不变、A1变大、A2变大 B．V1不变、V2不变、A1变小、A2变小 C．V1变大、V2变大、A1变小、A2变小 D．V1变小、V2变小、A1变大、A2变大 2、如图所示，理想变压器原、副线圈的匝数比为10：1，电压表和电流表均为 理想交流电表，从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为， 则（）A．电压表的示数为 B．在滑动变阻器触头P向上移动的过程中，电流表A2的示数变小 C．在滑动变阻器触头P向上移动的过程中，电流表A1的示数变大 D．在滑动变阻器触头P向上移动的过程中，理想变压器的输入功率变小 3、图中为一理想变压器，原副线圈的总匝数比为1：2，其原线圈与一电压有效值恒为220V的交流电源相连，P 为滑动头．现令P从均匀密绕的副线圈最底端开始，沿副线圈缓慢匀速上滑，直至“220V60W”的白炽灯L两端的电压等于其额定电压为止．U1表示副线圈两端的总电压，U2表示灯泡两端的电压，用I1表示流过副线圈的电流，I2表示流过灯泡的电流，（这里的电流、电压均指有效值）．下列4个图中，能够正确反映相应物理量的变化趋势的是

4、为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示。当开关S闭合后（） A．A1示数不变，A1与A2示数的比值不变 B．A1示数变大，A1与A2示数的比值变大 C．V2示数变小，V1与V2示数的比值变大 D．V2示数不变，V1与V2示数的比值不变 5、某变压器原、副线圈匝数比为55∶9，原线圈所接电源电压按图所示规律变化，副线圈接有负载。下列判断正确的是( ) A．输出电压的最大值为36V B．原、副线圈中电流之比为55∶9 C．变压器输入、输出功率之比为55∶9 D．交流电源有效值为220V，频率为50Hz 6、如图所示，有一台交流发电机，通过理想升压变压器和理想降压变压器向远处用户供电，输电线的总电阻为的输入电压和输入功率分别为和，它的输出电压和输出功率分别为和；的输入电压和输入功率分别为和，它的输出电压和输出功率分别为和. 设的输入电压一定， 当用户消耗的电（） A．减小，变大 B．不变，变小 C．变小，变小 D．变大，变大 7、在如图的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有（） A．升压变压器的输出电压增大 B．降压变压器的输出电压增大 C．输电线上损耗的功率增大 D．输电线上损耗的功率占总功率的比例增大

变压器题库(下)

主变压器新装或大修后投入运行为什么有时气体继电器会频繁动作？遇到此类问题怎样判断和处理？ 答：新装或大修的变压器在加油、滤油时，会将空气带入变压器内部，若没有能够及时排出，则当变压器运行后油温会逐渐上升，形成油的对流，将内部贮存的空气逐渐排除，使气体继电器动作。气体继电器动作的次数，与变压器内部贮存的气体多少有关。 遇到上述情况时，应根据变压器的音响、温度、油面以及加油、滤油工作情况作综合分析。如变压器运行正常，可判断为进入空气所致，否则应取气做点燃试验，判断是否变压器内部有故障。 变压器轻瓦斯动作如何处理？ 答：变压器轻瓦斯动作后应立即： 1)检查变压器内部有无异常音响，油位是否降低，油温是否升高，是否因空气侵入变压器内部或二次回路的故障引起。 2)若未发现异常，经放气后继续运行，并汇报班长，作好记录。 3)正常运行中轻瓦斯连续多次动作（新安装或滤油、注油过的变压器刚投运也会出现轻瓦斯连续动作，这种情况例外），而动作间隔时间逐次缩短，应收集气样进行鉴定分析，做变压器油的色谱分析。 4)若气体无色无臭而不可燃，变压器可继续运行，如气体可燃或油的闪点较过去记录降低5摄氏度以上（标准为135摄氏度）或油色谱分析结果确证变压器内部已有故障，则应停用变压器。 变压器重瓦斯动作如何处理？ 答：变压器重瓦斯动作后应立即： 1)若是厂变保护动作，应检查备用电源是否自动投入，厂用电压是否正常，如未自投，则应立即手动抢送厂用电。 2)复归音响信号，闪光光字牌，检查保护动作情况，判明为变压器本体故障，则到变压器本体进行检查，查看瓦斯保护是否正确动作。 3)对变压器进行全面检查，查油位、油温变化及油色，声音是否正常，是否喷油、焦臭味。 4)若变压器本体及外部检查无异常，气体鉴别为无色不可燃气体（空气）或变压器跳闸系统未有冲击，如检查为气体继电器本身或二次回路绝缘不良，误动、人为误碰，可不经内部检查，将重瓦斯保护改投信号试送电（差动保护应投入），并通知试验人员处理。 5)鉴别瓦斯气体，确为变压器内部故障，应将变压器停止运行，通知检修处理。 6)未找出原因前，不得将变压器投入运行，也不得盲目试运行，否则使内部故障扩大。 7)若查不出原因，经领导同意，可零起升压发电机组，进行检查。 变压器运行中跳闸应如何处理？ 答：如有备用变压器自投装置不动作值班人员应迅速将其投入运行然后立即查明跳闸的原因。如无备用变压器则须根据掉牌指示查明何种保护动作和跳闸时有何种外部现象。如检查结果证明变压器跳闸不是由于内部故障所引起，而是由于过负荷、外部短路或保护装置二次回路故障所造成则变压器可不经外部检查而重新投入运行否则必须进行检查试验以查明变压器跳闸的原因，若有内部故障的象征时进行内部检查。差动动作应检查差动保护范围内有无闪络，故障消除后送电。差动误动且不能立即消除，若有互斯保护可退出差动，短时运行。

第二章 变压器题库

第二章 变压器 一、填空： 答：m Φ增大，0I 增大，m Z 减小，Fe p 增大。 6. ★一台变压器，原设计的频率为50Hz ，现将它接到60Hz 的电网上运行，额定电压不变， 励磁电流将 ，铁耗将 。 答：减小，减小。 7. 变压器的副端是通过 对原端进行作用的。 答：磁动势平衡和电磁感应作用。 8. 引起变压器电压变化率变化的原因是 。 答：负载电流的变化。 9. ★如将额定电压为220/110V 的变压器的低压边误接到220V 电压，则激磁电流 将 ，变压器将 。 答：增大很多倍，烧毁。 10. 联接组号不同的变压器不能并联运行，是因为 。 答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。 11. ★★三相变压器组不宜采用Y,y 联接组，主要是为了避免 。 答：电压波形畸变。 12. 变压器副边的额定电压指 。 答：原边为额定电压时副边的空载电压。 13. ★★为使电压波形不发生畸变，三相变压器应使一侧绕组 。 答：采用d 接。 14. 通过 和 实验可求取变压器的参数。 答：空载和短路。 15. 变压器的结构参数包括 ， ， ， ， 。

答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变比。 16. 在采用标幺制计算时，额定值的标幺值为 。 答：1。 17. 既和原边绕组交链又和副边绕组交链的磁通为 ，仅和一侧绕组交链的磁通 为 。 答：主磁通，漏磁通。 18. ★★变压器的一次和二次绕组中有一部分是公共绕组的变压器是 。 答：自耦变压器。 19. 并联运行的变压器应满足（1） ， （2） ，（3） 的要求。 答：（1）各变压器的额定电压与电压比应相等；（2）各变压器的联结组号应相同；（3）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。 20. 变压器运行时基本铜耗可视为 ，基本铁耗可视为 。 答：可变损耗，不变损耗。 二、选择填空 1. ★★三相电力变压器带电阻电感性负载运行时，负载电流相同的条件下， cos 越高， 忽略励磁电流，低压边相电流为808.3A 时，则高压边的相电流为 。 A ： 808.3A ， B: 56A ， C: 18.67A ， D: 32.33A 。 答：C 3. 一台变比为k ＝１０的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为１６， 那末原边的励磁阻抗标幺值是 。 Ａ：１６, Ｂ：１６００, Ｃ：０.１６。 答：A 4. ★★变压器的其它条件不变，外加电压增加１０℅，则原边漏抗1X ，副边漏抗2X 和励磁 Ａ：不变，

变压器题库(中)

自耦变压器与普通变压器有什么不同? 答：自耦变压器与普通变压器不同之处是： 1)其一次侧与二次侧不仅有磁的联系,而且有电的联系,而普通变压器仅是磁的联系。 2)电源通过变压器的容量是由两个部分组成：即一次绕组与公用绕组之间电磁感应功率,和一次绕组直接传导的传导功率。 3)由于自耦变绕组是由一次绕组和公用绕组两部分组成,一次绕组的匝数较普通变压器一次绕组匝数和高度及公用绕组电流及产生的漏抗都相应减少,自耦变的短路电抗X自是普通变压器的短路电抗X普的1-1/k)倍,k为变压器变比。 4)若自耦变压器设有第三绕组,其第三绕组将占用公用绕组容量,影响自耦变运行方式和交换容量。 5)由于自耦变压器中性点必须接地,使继电保护的定植整定和配置复杂化。 6)自耦变压器体积小,重量轻,便于运输,造价低。 自耦变压器运行中应注意什么问题？ 答：1）由于自耦变压器的一、二次侧有直接电的联系,为防止由于高压侧单相接地故障而引起低压侧的电压升高,用在电网中的自耦变压器的中性点必须可靠的直接接地。 2）由于一、二次侧有直接电的联系,高压侧受到过电压时,会引起低压侧的严重过电压。为避免这种危险,须在一、二次侧都加装避雷器。 3）由于自耦变压器短路阻抗较小,其短路电流较普通变压器大,因此在必要时需采取限制短路电流的措施。 4）运行中注意监视公用绕组的电流,使之不过负荷,必要时可调整第三绕组的运行方式,以增加自耦变压器的交换容量。 变压器冷却器的作用是什么? 变压器有哪些冷却方式？ 答：当变压器上层油温与下部油温产生温差时，通过冷却器形成油温对流，经冷却器冷却后流回油箱，起到降低变压器温度的作用。 变压器的冷却方式有 :有油浸自冷式、油浸风冷式和强迫油循环冷却方式 油浸自冷式就是以油的自然对流作用将热量带到油箱壁和散热管，然后依靠空气的对流传导将热量散发，它没有特制的冷却设备。 油浸风冷式是在油浸自冷式的基础上，在油箱壁或散热管上加装风扇，利用吹风机帮助冷却。加装风冷后可使变压器的容量增加30%～35%。 强迫油循环冷却方式，又分强油风冷和强油水冷两种。它是把变压器中的油，利用油泵打入油冷却器后再复回油箱。油冷却器做成容易散热的特殊形状，利用风扇吹风或循环水作冷却介质，把热量带走。这种方式若把油的循环速度比自然对流时提高3倍，则变压器可增加容量30%。 强油强凤冷变压器冷却器由哪些主要元件组成？各元件的作用是什么？ 答 : 冷却器由热交换器、风扇、电动机、气道、油泵油流指示器等组成。冷却风扇是用 : 于排出热交换器中所发射出来的热空气。油泵装在冷却器的下部，使热交换器的顶部油向下部循环。油流指示装在冷却器的下部较明显的位置，以利运行人员观察油泵的运行状态。 主变风冷器在什么情况下启动辅助泵和备用泵？ 答：1）当主变负荷电流达70%以上时或主变本体温度达55度时启动辅助泵。 2）当运行中的风冷器（无论是在工作还是在备用状态）的油泵、风扇故障跳闸或流速降低时均可启动备用泵。 主变投运前几小时投用冷却器？主变停运多少时间后停用冷却器？为什么？ 答：1）主变投运前4小时应投用冷却器。因为一方面油循环后排除油内气泡需要一定时间，另一方面便于作好各项准备工作，如排气工作、检查瓦斯继电器工作等，利用油的循环以便及时发现主变冷却装置各部位不正常情况。

第二章 变压器习题及其答案

第二章 变压器 2-1 什么叫变压器的主磁通，什么叫漏磁通空载和负载时，主磁通的大小取决于哪些因素 答：变压器工作过程中，与原、副边同时交链的磁通叫主磁通，只与原边或副边绕组交链的磁通叫漏磁通。 由感应电动势公式Φ=1144.4fN E 可知，空载或负载情况下11E U ≈，主磁通的大小取决于外加电压1U 、频率f 和绕组匝数1N 。 2-2 一台50Hz 的变压器接到60Hz 的电源上运行时，若额定电压不变，问激磁电流、铁耗、 漏抗会怎样变化 答：（1）额定电压不变，则' 1'11144.444.4Φ=Φ=≈N f fN E U N 又5060'=f f ?60 50'=ΦΦ， 即Φ=Φ65' 磁通降低，此时可认为磁路为线性的，磁阻s l R m μ= 不变，励磁磁势m m R N I Φ=?1，∴m m I I 65' =； （2）铁耗：β αf B p m Fe ∝，βα> 铁耗稍有减小； （3）σσσπ11' '1562x L f x = ?=， σσσπ22''25 62x L f x =?= 2-3 在导出变压器的等效电路时，为什么要进行归算归算是在什么条件下进行的 | 答：因为变压器原、副边只有磁的联系，没有电的联系，两边电压21E E ≠、电流不匹配，必须通过归算，才能得到两边直接连接的等效电路； 归算原则：保持归算前后副边的磁动势不变。 2-4 利用T 型等效电路进行实际问题计算时，算出的一次和二次侧电压、电流和损耗、功率 是否为实际值，为什么 答：一次侧没有经过归算，所以为实际值； 二次侧电压、电流不是实际值，因为归算前后绕组匝数不同，但损耗、功率为实 际值。 2-5 变压器的激磁阻抗和等效漏阻抗如何测定 答：激磁阻抗由空载试验测量；等效漏阻抗由短路试验测量。 （具体测量方法略） 2-14 有一台三相变压器，额定容量kKA S N 5000=，额定电压kV kV U U N N 3.61021=， Y ,d 联结，试求：（1）一次、二次侧的额定电流；（2）一次、二次侧的额定相电压和相电流。 解：（1）A A U S I N N N 68.28810 35000 311=?== 【

油浸式变压器知识大全

导读 配电变压器为工矿企业与民用建筑供配电系统中的重要设备之一，它将10(6)kV或35kV 网络电压降至用户使用的230/400V 母线电压。此类产品适用于交流50(60)Hz，三相最大额定容量2500kVA(单相最大额定容量833kVA，一般不推荐使用单相变压器)，可在户内(外)使用，容量在315kVA 及以下时可安装在杆上，环境温度不高于40℃，不低于-25℃，最高日平均温度30℃，最高年平均温度20℃，相对湿度不超过90%(环境温度25℃)，海拔高度不超过1000m。若与上述使用条件不符时，应按GB6450-86的有关规定，作适当的定额调整。一分类 相数区分 可以分为三相变压器和单相变压器。在三相电力系统中,一般应用三相变压器，当容量过大且受运输条件限制时，在三相电力系统中也可以应用三台单相式变压器组成变压器组。 绕组区分 可分为双绕组变压器和三绕组变压器。通常的变压器都为双绕组变压器，即在铁芯上有两个绕组，一个为原绕组，一个为副绕组。三绕组变压器为容量较大的变压器(在5600千伏安以上)，用以连接三种不同的电压输电线。在特殊的情况下，也有应用更多绕组的Satons 变压器。 结构分类 则可分为铁芯式变压器和铁壳式变压器。如绕组包在铁芯外围则为铁芯式变压器;如铁芯包在绕组外围则为铁壳式变压器。二者不过在结构上稍有不同，在原理上没有本质的区别。电力变压器都系铁芯式。 变压器主要由铁芯、绕组、油箱、油枕、绝缘套管、分接开关和气体继电器等组成。 1.铁芯 铁芯是变压器的磁路部分。运行时要产生磁滞损耗和涡流损耗而发热。为降低发热损耗和减小体积和重量，铁芯采用小于0.35mm导磁系数高的冷轧晶粒取向硅钢片构成。依照绕组在铁芯中的布置方式，有铁芯式和铁壳式之分。在大容量的变压器中，为使铁芯损耗发出的热量能够被绝缘油在循环时充分带走，以达到良好的冷却效果，常在铁芯中设有冷却油道。

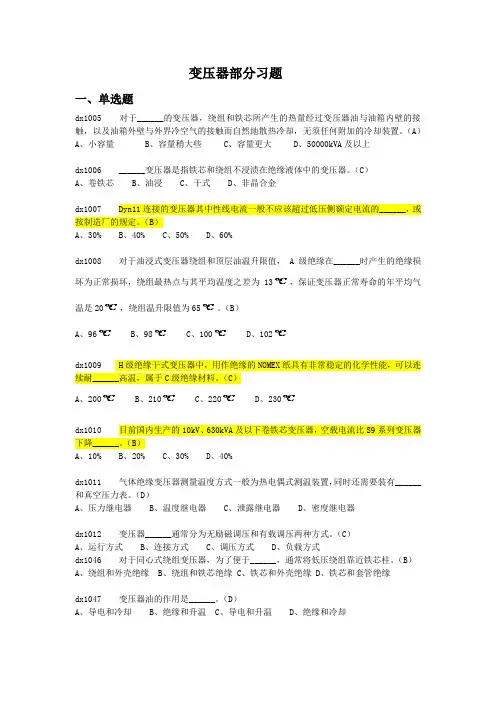

变压器知识习题及答案

变压器知识习题及答案 一、填空题 1、油浸式电力变压器一般是由铁芯、绕组、（）绝缘套管和冷却系统五大部分组成。 2、变压器油起着散热和（）的作用。 3、将连接组别为y , dl 的三相变压器改接为Y, Yno。如果一次侧的额定电电压不变，则二次侧的额定电压为原来的√3倍，其容量不变。 4、变压器空载运行时，由于（）很小，铜损近似为零。 5、变压器空载运行时的主磁通与额定运行时主磁通相同，所以变压压器的空载损耗似等于（）损耗。 6、变压器运行中温度最高的部位是（），温度最低的是变压器油。 7、当变压器负载系数为（）时，其效率最高。 8、变压器绕组损耗分为基本损耗和附加损耗,其中基本损耗耗是（）。 9、一台油浸自冷式变压器，当周围围空气温度为 32℃时，其上层油温为I 60°'C ，则上层油的温升为（）。 10.变压器空载电流的无功分量很大，而（）分量很小，因此变压器空载运行行时的功率因素很低。 11.变压器空载试验的目的是测量（）损耗和空载电流。 12、变压器并列运行的目的是：（）和提高供电可靠性。 13、变压器的相电压变比等于原边、副边绕组的（）之比。 14、变压器过负荷时的声音是（）。 15、变压器呼吸器中的硅胶受潮后，其颜色变为（）。 16、电力变压器的交流耐压试验，是考核变压器的（）绝缘。 17、测定电力变压器的变压比，一般采用的试验仪器是（）。 18、常用的电压互感器在运行时相当于一个空载运行的降压变压器，它的二次电压基本上等于二次（）。

19、电压互感器按其工作原理可分为（）原理和电容分压原理。 20、电流互感器二次侧的额定电流一般为（）安培，电压互感器二次侧的电压一般为（）伏，这样，可使测量仪表标准化。 二、选择题 1、并列运行变压器的变压比不宜超过（）。 A、 2：1 B：3:1 C：4：1 D：5：1 2、变压器轻瓦斯保护正确的说法是（）。 A.作用于跳闸 B、作用于信号 C.作用于信号及跳闸 D.都不对 3、带有瓦斯继电器的变压器，安装时其顶盖沿瓦斯继电器方向的的升高场坡度为（）。 A. 1%~5% B、1%% C. 1%一25% D. 1%-30% 4、配电变压器低压侧中性点应进行工作接地，对于容量为l00kVA及以上其接地电阻应不大于（）。 A. 0. 4Ω B. 10Ω C一8 ΩΩ 5、已知变压器额定容量为s,额定功率库因数0. 8，则其额定有功负载应是（）。 B. 1·25S D. 0. 64S 6、低损耗变压器和一般变压器有什么不同（）。 A.铁芯结构不同，铁芯材料不同 B.线圈结构不同，接线方式不同 C..绝缘不同，箱体结构不同 D.散热方式不同 7、变压器的工作原理是（）。 A.电场作用力原理 B.电磁作用力原理 C.磁场吸引 D.根据电磁感应原理 8、互感器一次侧做交流耐压试验时，二次线圈应采用（）措施。 A.接地 B.接壳 C.短路接地 D.短路 9、检查三相变压器的连接组别的试验方法中，下列错误的是（）。 A.直流法 B.双电压表法 C.直流电桥法 D.相位法 10、测量变压器的介质损失角的方法采用（）。 A.交流平衡电桥法 B.直流电桥法 C.瓦特表法 D.测泄漏电流
