混凝土裂缝处理施工方案
根据现场勘察，沙湖泵站混凝土结构中多处出现裂缝现象，且多数集中在泵房内部，由于裂缝对水工建筑物有极大的危害作用，现经多方研究决定对其进行补强处理，具体施工方案及工艺如下：
1.工程特点
经现场勘察，此工程主要有以下特点：
1）多数裂缝在泵房（主要建筑物）内部，对泵站安全危害极大；
2）裂缝大多为贯穿性裂缝；
3）裂缝宽度一般在0.2mm左右且为老混凝土；
4）裂缝处理的施工期外界温度对处理效果无太大影响。
2.处理方案
针对该工程的特点，综合考虑现场情况、工期要求等因素，拟采用：
1）贯穿裂缝：采用环氧材料进行化学灌浆处理；
2）表面裂缝：采用环氧砂浆嵌缝处理。
3.材料选择
在材料的选用上，水溶性聚氨酯材料适用于水下混凝土或基础的防渗堵漏加固方面，而沙湖泵站裂缝大多在水上，且裂缝相对稳定，根据水溶性聚氨酯材料和环氧树脂灌浆材料的性能比较，我们认为采用环氧树脂灌浆材料更为合适些，因为它具有粘度小、可灌性强、和混凝土的粘结强度高、浆液固结后的抗压强度和抗拉强度都很好、有较好的补强加固作用、且凝固时间可以进行调节以满足施工不同需要等效果。具体情况见表1、2、3：
表1. 环氧树脂灌浆材料的主要性能指标：
表2. 环氧树脂灌浆材料配合比：
表3. 环氧砂浆配合比：
4. 施工工艺要点
1）贯穿裂缝处理
根据沙湖泵站实际情况，制订灌浆工艺流程为：施工准备→查缝定位→凿槽→孔位布置→钻孔→清孔→安装灌浆管→封缝→试气补漏→现场灌浆→缝面处理→验收先开槽封缝，后钻孔注浆、采用封缝和注浆相结合的治理裂缝的方法。
①查缝定位：组织人员对裂缝进行排查，并在裂缝处作出明显标记；
②凿槽：沿裂缝凿除裂缝两侧混凝土，开缝宽度为5cm左右，深度为5～8cm，开槽长度沿裂缝两端各延长10～20cm，然后用水清洗凿除面；
③孔位布置：孔位布置的原则是先疏后密，孔距0.5～0.8m；
④钻孔；孔要求深而细，钻60?斜孔，孔径为?8~?18，孔深为混凝土厚度1/2～2/3，本工程中采用电锤钻孔；
⑤清孔：用压风机冲孔，然后用水冲洗，将孔内沉碴、淤泥彻底清理干净，通过冲孔可了解孔位之间的连通关系，从而确定压浆孔和通气孔；
⑥安装灌浆管：沿钻孔方向布置好灌浆管，并将其固定牢固，另一接头连接手摇灌浆泵；
⑦封缝：先用环氧基液在砼清洗面上涂一层1mm厚的环氧基液，后将配制好的环氧砂浆捏成团状沿裂缝顺序依次嵌入凿槽中，并用锤子轻轻敲打砂浆外露面，使其与砼面充分接触，最后再在环氧砂浆表面涂一层厚度为1mm左右的环氧基液，基液涂刷厚度要均匀；
⑧试气补漏：检查注浆嘴孔口有无渗漏水、孔洞是否畅通和提供裂缝注浆进浆
压力；
⑨灌浆：灌浆顺序自下而上单孔逐一连续进行，将环氧树脂灌浆材料按配合比配制好，通过压力泵由管线送浆液至工作面而进行压浆，压浆工序可视浆液的凝结时间而定，以保证其结实强度。
灌浆时按由下而上的顺序逐孔依次进行，灌浆压力采用逐渐升压法控制，根据裂缝的深度，灌浆压力控制在0.3—0.5MPa范围内。在规定的灌浆压力下，如单孔吸浆率小于5mL/min，继续灌注30min，结束该孔的灌浆，改灌相邻灌浆孔。当相邻孔灌浆后，缝面出浆不能连通时，应在两孔间补孔。灌浆过程中注意观察其它灌浆孔出浆情况，如满管出浆，则将其管口封闭（扎死）。如遇裂缝跑浆，可采用限量灌浆法，灌浆量达到该缝理论值的1.5～2.0倍以上即可结束灌浆；
⑩缝面处理：所有孔灌浆结束后，使用环氧沙浆进行封孔，浆液凝固后，凿除早强材料并磨平，表面涂抹一层白水泥浆。
2）表面裂缝处理
表面裂缝处理的施工工艺：施工准备→查缝定位→凿槽→涂刷环氧基液→嵌入环氧砂浆→涂刷环氧基液→验收
①沿裂缝凿除裂缝两侧混凝土，开缝宽度为5cm左右，深度为5～8cm，开槽长度视情况沿裂缝两端各延长10～20cm，然后用水清洗凿除面。
②涂刷环氧基液：涂刷基液时应避免气泡的产生。气泡产生后应轻轻涂抹
将其排出。涂刷基液力求薄而均匀，对于凹凸不平难于涂刷的地方，应反复多刷几次，确保表面充分被环氧浆液所湿润，基液厚度应在1mm左右为宜。涂刷时可用毛刷或干净粗纱人工涂刷，将基液均匀刷在混凝土表面上，涂刷时应注意保护，防止灰尘杂物掉在上面。随时检查涂刷质量，不允许有漏刷现象；
③嵌入环氧砂浆：按配合比将配制好的环氧砂浆揉捏成团状沿裂缝顺序依
次嵌入凿槽中，并用锤子轻轻敲打砂浆外露面，使其与砼面充分接触。
④涂刷环氧砂浆：按步骤②工艺进行，涂刷后的基面力求平整。
4.注意事项
①各种化学材料须单独堆放，切勿成桶成堆放置，以免提前硬化。配料时
采用广口浅底器皿，易于散热，并需不断搅拌；
②环氧材料的组合成分大都易挥发、有毒，须避免有害气体对人体的不良
影响。施工操作时，必须注意防火和劳动保护，操作人员须戴口罩和橡皮手套。如人体与环氧材料接触，可用酒精、肥皂与清水多次清洗，严禁用有机溶剂清洗；
③施工工具要清洗。未硬化的环氧材料，可用丙酮、甲苯、二甲苯等溶剂清洗若环氧材料硬结在工具上，可加热刮掉，禁止燃烧，以免有毒烟气，危害人体健康；
④施工中，不允许将用过的器具以及残液等随便抛弃或投入河中，以防水质污染和发生中毒事故。
5.质量控制
①环氧材料要求专人配制，按重量比例及需求严格控制，并做好配合比记录，裂缝处理过程中应备齐音像资料。
②开工前，对全体施工人员进行技术交底，明确施工技术要求和操作要领，做到发现问题及时报告、解决；
③坚持现场施工技术员值班制度，做到发现问题，及时解决，避免返工；
④抓好原材料购进及质量检验工作；
⑤坚持四检（班组自检、乙方施工自检、甲方现检、甲方技术总检）制度，每道工序经专职质检员检查验收合格后，方可进行下道工序的作业；
⑥坚持质量抽查制度，项目负责人组织质检人员对各工序进行中间检查，
发现问题，及时整改。
3）施工人员及设备
1）主要施工人员
项目经理、质量安全员1人、现场技术管理2人、操作工12人、杂工2人。
2）主要施工设备
手摇泵1台，空压机1套、电锤2台、搅拌机1台、高压水泵1台。
水工隧洞衬砌混凝土 裂缝处理施工方案 批准： 审核： 编写： 38团水源工程（石门水库）项目部 二0一四年十二月 目录 一、工程基本概况 二、处理的必要性 (2) 三、施工技术处理方案 (2) （一）处理的总体目标： (2) （二）裂缝部位处理施工方案 (2) 四、施工选材及材料性能 (4) 五、施工组织机构、设备及人员配置 (5) 六、施工质量保证 (6) 七、施工进度计划 (7) 八、安全措施 (7) 一、工程基本概况 隧洞衬砌的主体工程已结束，等待交工验收及截流中，现场经查发现洞内存在左右边墙及顶拱有水利工程通病缺陷现状如下： 1、洞壁砼的层间结合面裂缝；
2、干裂缝； 3、干缩裂缝 4、结构裂缝； 5、沉降裂缝： 6、麻面裂缝： 上述裂缝部位今后大坝蓄水后表面将会出现白色结晶物、黄色锈蚀物及渗漏水现象的出现。此种情况将会造成，洞内高速水流会对混凝土衬砌结构产生强烈的冲磨、空蚀作用，给隧洞的整体结构安全稳定存在较大的危害。为了保证今后单位工程验收及保修期的安全运行，我部决定对此裂缝部位做化学灌浆处理。 二、处理的必要性 水工洞混凝土裂缝部位有明显的贯穿性孔隙特征。对于贯穿性裂缝、深层孔隙，如不及时处理，会有内水外渗和外水内渗的现象，高速水流会沿孔隙进入山体内部并引起山体透水现象，将直接影响水工洞的使用寿命，进而影响到隧洞的安全稳定运行。 三、施工技术处理方案 （一）处理的总体目标： 1）通过选择合适材料灌浆充填混凝土不密实的裂缝、孔隙，保证混凝土的密实性，达到整体防渗、补强的目的。 2）选择合适的表面修补材料修补洞壁表面的缺陷，恢复其结构完整。 （二）裂缝部位处理施工方案 层间结合面裂缝、结构缝、干缩裂缝、干裂缝、沉降裂缝、麻面裂缝。 1、上述裂缝处理施工工艺流程： 施工准备→布孔、钻孔→清孔→安装灌浆塞、连接灌浆泵→灌浆→封孔→清理缝面和施工现场→验收。 1)布孔、钻孔 缝内灌浆是采取对裂缝施工处理的关键，在对现场裂缝部位进行了详尽的
混凝土地面产生裂缝的原因分析及处理措施 钢筋混凝土结构破坏倒塌的工程质量事故，绝大多数是从裂缝的扩展开始的；其实，只要 仔细观察不难发现，普通的钢筋混凝土结构一般都是带裂缝受力工作的，假如借助仪器， 甚至还可以发现裂缝是时刻发生变化的，随着裂缝的发展变化，结构构件的耐久性和适用 性会不同程度的降低，严重的甚至会导致结构构件的破坏；所以研究裂缝的形态、分析裂 缝产生的原因和裂缝对结构功能的影响并加以控制是十分重要的。 一、混凝土裂缝种类： 外荷载引起的裂缝：外荷载作用下产生的结构裂缝一般具有很强的规律性，通过计算分 析就可以得出正确的结论。如：矩形楼板板面裂缝成环状，沿框架梁分布，板底裂缝成十 字或米字集中于跨中；转角阳台或挑檐板裂缝位于板面起始于墙板交界以角点为中心成米 字形向外延伸。受力裂缝，其裂缝与荷载有关，预示结构承载力可能不足或存在严重问题。 温度收缩裂缝：温度收缩裂缝是一种建筑最常见的裂缝，主要是由于结构的温度变形及材 料的收缩变形受阻及应力超标所致。现浇板收缩裂缝主要集中在房屋的中部和房屋四周阳 角处，裂缝成枣核状止于梁边。房屋四周阳角处的房间在离开阳角１米左右，即在楼板的 分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生４５度左右的楼地面斜角裂缝。其 原因主要是砼的收缩特性和温差双重作用所引起的，并且愈靠近屋面处的楼层裂缝往往愈大。从设计角度看，现行设计规范侧重于按强度考虑，未充分按温差和混凝土收缩特性等 多种因素作综合考虑，配筋量因而达不到要求。而房屋的四周阳角由于受到纵、横二个方 向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板砼的自由变形，因此在温差和砼收 缩变化时，板面在配筋薄弱处（即在分离式配筋的负弯矩筋和放射筋的未端结束处）首先 开裂，产生４５度左右的斜角裂缝。虽然楼地面斜角裂缝对结构安全使用没有影响，但在 有水的情况下会发生渗漏，影响正常使用。 地基不均匀沉降产生的裂缝：由于地基沉降不均匀使上部结构产生附加应力，导致楼板裂缝。不均匀沉降产生的裂缝多属贯穿性裂缝，其走向与沉降情况有关。 使用商品混凝土引起的收缩裂缝：商品混凝土由于采用泵送，混凝土的流动性要好，因此 一般商品混凝土的坍落度都较大，水灰比较大，如保证水灰比则要增加水泥用量，这样就 使混凝土在硬化阶段出现收缩裂缝。裂缝的产生大多在砼浇筑初期，即浇捣后4～6小时 左右，裂缝形状不规则且长短不一，互不连贯，产生裂缝部分大多为水泥浮浆层和砂浆层。有于砼坍落度偏大，表面经过振捣形成一层水泥含量较多，收缩性较大的水泥浮浆层及砂 浆层一方面由于砼初凝时表面游离水分蒸发过快产生急剧的体积收缩，而此时砼早期强度 较低(面层为砂浆层强度更低)，不能抵抗这种变形应力而导致砼表面开裂，另一方面由于 面层浮浆或砂浆的收缩值比基层砼大许多，而造成变形值不同导致面层开裂。 预埋管线引起的楼板裂缝：预埋线管处沿管线方向出现表面裂缝；局部出现呈发散状或龟 裂状的不规则裂缝。预埋线管，特别是多根线管的集散处是截面砼受到较多削弱，从而引
混凝土裂缝的预防和处理 混凝土的裂缝问题是一个普遍存在而又难于解决的工程实际问题，针对兰渝正线浩口双线大桥11#承台出现的一些裂缝问题，项目技术负责人带领领工及班组施工在现场进行了探讨分析，同时通过查询资料，针对混凝土的各种具体裂缝情况提出了系统的探讨，并提出了相关的预防和处理措施，作为书面交底，希望大家遵照执行，避免出现裂缝，影响工期、质量及加大项目成本。 一、混凝土裂缝产生的原理及危害 混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初混凝土建筑和构件通常都是带缝工作的，由于裂缝的存在和发展通常会使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性及抗渗能力，影响建筑物的外观、使用寿命，严重者将会威胁到人身安全。 二、凝土工程中常见裂缝起因及预防 混凝土裂缝产生的原因很多，有变形引起的裂缝：如温度变化、收缩、膨胀、不均匀沉陷等原因引起的裂缝；有外载作用引起的裂缝；有养护环境不当和化学作用引起的裂缝等等。在实际工程中要区别对待，根据实际情况解决问题。 1.干缩裂缝及预防 干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥浆中水分的蒸发会产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0.05~0.2mm之间，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布。干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等等。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。 主要预防措施： 一、是选用收缩量较小的水泥，一般采用中低热水泥和粉煤灰水泥，降低水泥的用量。 二、是混凝土的干缩受水灰比的影响较大，水灰比越大,干缩越大，因此在混凝土配合比设计中应尽量控制好水灰比的选用，同时掺加合适的减水剂。 三、是严格控制混凝土搅拌和施工中的配合比，混凝土的用水量绝对不能大于配合比设计所给定的用水量。 四、是加强混凝土的早期养护，并适当延长混凝土的养护时间。冬季施工时要适当延长混凝土保温覆盖时间，并涂刷养护剂养护。 五、是在混凝土结构中设置合适的收缩缝。 2.塑性收缩裂缝及预防 塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩。塑性收缩裂缝一般在干热或大风天气出现，裂缝多呈中间宽、两端细且长短不一，互不连
混凝土裂缝专项处理方案 一、工程概况：质量缺陷情况 xx楼局部顶板出现细微裂缝，为保证工程质量，对本楼顶板出现的裂缝进行专项处理。 部位：二、三层局部顶板 二、裂缝分类及处理 1、宽度≤0.3mm的非贯穿裂缝，对结构承载力及持久强度无有害影响，可不做处理。 2、宽度＞0.3mm的非贯穿裂缝会引起钢筋锈蚀，影响结构持久承载力，采用表面涂抹砂浆法处理。 3、不成片、分散的贯穿裂缝会引起钢筋锈蚀，影响使用功能，采用改性环氧树脂灌浆法处理。 本工程根据现场实际情况按以上三类分别处理。 三、裂缝产生原因分析 1、混凝土质量和性能不达标，坍落度过大、使用低性能外加剂，导致裂缝。 泵送商品混凝土进行浇筑，其坍落度大，流动性好，但也容易产生局部粗骨料少、砂浆多的现象，混凝土强度值对水灰比的变化十分敏感，基本上是水和水泥计量变动的叠加。因此，水、水泥、外掺混合材料的计量偏差，将直接影响混凝土的强度。 2、施工过程中过分振捣，模板过分干燥导致楼板裂缝 3、上人过早施工、加荷导致裂缝
4、混凝土养护不当导致裂缝 5、混凝土浇筑不及时导致裂缝 6、板筋下沉导致裂缝 根据本工程实际情况，主要由于上人过早施工导致。 四、裂缝修补施工工艺 （一）表面修补法 处理时先将裂缝附近的混凝土表面凿毛，沿裂缝凿成深15~20mm、宽30~40的V型槽，扫净并洒水湿润，先刷素水泥浆一道，然后用1:2的水泥砂浆分2~3层涂抹，总厚度为10~20mm，并压光。 （二）改性环氧树脂灌浆法 1、施工工序： ①表面处理。用钢丝刷将裂缝刷干净，并吹去浮尘。 ②粘贴进浆嘴。用速凝胶将灌浆嘴粘贴在灌浆口上，间距300~500mm，其布设原则为：浆嘴设置在裂缝较大处，在裂缝的起点和交叉点处，均需粘贴进浆嘴。 ③封缝。用速凝胶封闭上下裂缝，两天后沿裂缝涂抹肥皂水，从进浆嘴压缩空气，，若肥皂水气泡，说明气泡出封闭不严，立即擦去肥皂水，并用速凝胶封堵严实。 ④灌浆。 灌浆从裂缝的一个端头开始向另一个端头进行。逐步加压，从0~0.25Mpa后停止加压，加压后注意观察，压力维持在
砼大坝裂缝处理方案 目录 1、工程概况 2、施工组织机构及人员配置 3、主要施工机具及设备 4、主要工序的施工工艺流程 5、裂缝处理方案 6、施工质量保证措施 7、施工安全注意事项 8、化学浆材的使用和保管 9、混凝土裂缝处理检查标准
砼大坝裂缝处理方案 一、工程概况： 工程基本情况（略） 裂缝调查情况（略） 裂缝判定标准： 大体积混凝土裂缝分类及评判标准： Ⅰ类：一般缝宽δ<0.2mm,缝深h≤30cm,性状表现为龟裂或呈细微规则性.多由于干缩、沉缩所产生，对结构应力、耐久性和安全基本无影响； Ⅱ类：表面（浅层）裂缝，一般缝宽0.2mm≤δ<0.3mm，缝深30cm>h ≤100cm，平面缝长3m
Ⅰ类：表面缝宽δ<0.20mm，缝长50cm≤L<100cm，缝深h≤30cm； Ⅱ类：表面裂缝宽0.2mm≤δ<0.3mm，缝长100cm≤L<200cm，缝深30cm

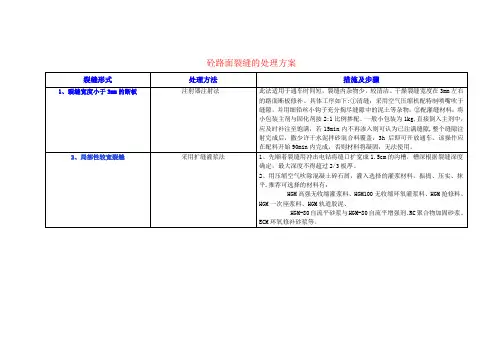

砼路面裂缝的处理方案 裂缝形式处理方法措施及步骤 1、裂缝宽度小于3mm的断板注射器注射法此法适用于通车时间短，裂缝内杂物少，较清洁、干燥裂缝宽度在3mm左右的路面断板修补。具体工序如下：①清缝：采用空气压缩机配特制喷嘴吹于缝隙，并用细铅丝小钩子充分掏尽缝隙中的泥土等杂物；②配灌缝材料：将小包装主剂与固化剂按2：1比例掺配。一般小包装为1kg，直接倒入主剂中，应及时补注至饱满，若15min内不再渗入则可认为已注满缝隙，整个缝隙注射完成后，撒少许干水泥拌砂混合料覆盖，3h后即可开放通车。该操作应在配料开始90min内完成，否则材料将凝固，无法使用。 2、局部性较宽裂缝 采用扩缝灌浆法1、先顺着裂缝用冲击电钻将缝口扩宽成1.5cm的沟槽，槽深根据裂缝深度确定，最大深度不得超过2/3板厚。 2、用压缩空气吹除混凝土碎石屑，灌入选择的灌浆材料，振捣、压实、抹平。推荐可选择的材料有： HGM高强无收缩灌浆料、HGM100无收缩环氧灌浆料、HGM抢修料、HGM 一次座浆料、HGM轨道胶泥、 HGM-80自流平砂浆与HGM-80自流平增强剂、RC聚合物加固砂浆、EC M环氧修补砂浆等。
3、表面龟裂1、对于表面裂缝较多及表面龟裂，可把裂缝集中区划为一个施工面。 2、将其施工面中的裂缝凿成一块3cm-6cm深的凹槽。 3、把混凝土碎屑吹除干净。 4、浇筑所选择修补材料，振捣、压实、抹平。推荐可选择的材料有： HGM 高强无收缩灌浆料、 HGM100无收缩环氧灌浆料、HGM抢修料、HGM一次座浆料、HGM轨道胶泥、HGM-80自流平砂浆 与HGM-80自流平增强剂、RC聚合物加固砂浆、ECM环氧修补砂浆等。 5、按所用材料的要求进行养护。 4、孔洞坑槽1、先将孔洞凿成形状规则的直壁坑槽。 2、用钢丝刷将破损处的尘土、碎屑清除。 3、用压缩空气吹干净修补面。 4、填上所选择的修补材料，振捣、压实、抹平。推荐可选择的材料有： H GM高强无收缩灌浆料、 HGM100无收缩环氧灌浆料、HGM抢修料、HGM一次座浆料、HGM轨道胶泥、HGM-80自流平砂浆 与HGM-80自流平增强剂、RC聚合物加固砂浆、ECM环氧修补砂浆等。 5、按所用材料的要求进行养护。 5、贯穿性裂缝 条带罩面法 1.沿裂缝两侧各约20cm处，锯出两条深5~10cm的切缝（视裂缝宽度和深度而定）。 2.凿出该范围的混凝土。 3.然后沿裂缝两侧15cm，每隔50cm钻一直径2.5cm深7cm的钯钉孔。
博恩花园四期B区工程 砼 结 构 裂 缝 处 理 方 案 编制人： 审核人： 南京惠智建筑安装工程有限公司 2014年8月26日
目录 1. 编制依据 (1) 2. 工程概况 (1) 3. 混凝土结构裂缝的种类及产生原因分析 (1) 4. 混凝土裂缝监测情况 (2) 5. 裂缝处理措施 (2) 5.1处理原则 (2) 5.2裂缝处理措施 (2) 6.质量检查 (3) 7. 缺陷跟踪处理组织机构 (3) 7.1组织机构人员 (3) 7.2组织机构人员职责 (3) 8. 安全文明施工措施 (3)
混凝土结构裂缝处理方案 1. 编制依据 （1）现场情况及材料特性、适用范围。 （2）《混凝土结构工程施工质量验收规范》 GB50204-2002（2011年版） （3）《建筑工程施工及验收规范》 （4）本标段各单位工程主体结构施工图纸 （5）设计要求及相关规定 （6）《房屋裂缝检测及处理规程》CECS （7）参考：《工程事故分析与工程安全》、《混凝土结构裂缝的成因与处理方法》 （8）专业检测报告，编号为：LF14-0004、LF14-0005 2. 工程概况 博恩花园四期B区工程惠智项目部对结构施工完成的混凝土结构进行检查自验，发现主楼部分主体混凝土结构顶板存在有结构裂缝现象，针对目前已经发现的混凝土结构裂缝的处理方法以及预防后续施工中出现类似状况，特编制本方案。 3. 混凝土结构裂缝的种类及产生原因分析 按照裂缝产生的原因，裂缝主要可分为：荷载引起的裂缝、收缩引起的裂缝、地基变形引起的裂缝、钢筋腐蚀引起的裂缝、冻胀引起的裂缝、施工材料质量引起的裂缝以及混凝土浇筑过程存在问题引起的裂缝。根据本工程已完结构的施工时间以及目前存在裂缝的形式分析，本标段裂缝的产生主要受混凝土养护时间、拆模时间、干缩及外部荷载等因素的影响，其又可分为干缩裂缝、外力裂缝。 （1）干缩裂缝 干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果。此种裂缝一般发生在混凝土养护的时间内或者混凝土浇筑完毕后的一周左右。由于受拆模时间、温度变化等因素的影响洒水养护很难保证混凝土内外水分蒸发程度相同从而导致裂缝出现；下部结构中混凝土强度较大，为追求强度水泥用量大，强度高等也可能造成收缩裂缝。混凝土干缩裂缝还与混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。 （2）外力裂缝
混凝土裂缝处理施工方案 根据现场勘察，沙湖泵站混凝土结构中多处出现裂缝现象，且多数集中在泵房内部，由于裂缝对水工建筑物有极大的危害作用，现经多方研究决定对其进行补强处理，具体施工方案及工艺如下： 1.工程特点 经现场勘察，此工程主要有以下特点： 1）多数裂缝在泵房（主要建筑物）内部，对泵站安全危害极大； 2）裂缝大多为贯穿性裂缝； 3）裂缝宽度一般在0.2mm左右且为老混凝土； 4）裂缝处理的施工期外界温度对处理效果无太大影响。 2.处理方案 针对该工程的特点，综合考虑现场情况、工期要求等因素，拟采用： 1）贯穿裂缝：采用环氧材料进行化学灌浆处理； 2）表面裂缝：采用环氧砂浆嵌缝处理。 3.材料选择 在材料的选用上，水溶性聚氨酯材料适用于水下混凝土或基础的防渗堵漏加固方面，而沙湖泵站裂缝大多在水上，且裂缝相对稳定，根据水溶性聚氨酯材料和环氧树脂灌浆材料的性能比较，我们认为采用环氧树脂灌浆材料更为合适些，因为它具有粘度小、可灌性强、和混凝土的粘结强度高、浆液固结后的抗压强度和抗拉强度都很好、有较好的补强加固作用、且凝固时间可以进行调节以满足施工不同需要等效果。具体情况见表1、2、3： 表1. 环氧树脂灌浆材料的主要性能指标：
表2. 环氧树脂灌浆材料配合比： 表3. 环氧砂浆配合比： 4. 施工工艺要点 1）贯穿裂缝处理 根据沙湖泵站实际情况，制订灌浆工艺流程为：施工准备→查缝定位→凿槽→孔位布置→钻孔→清孔→安装灌浆管→封缝→试气补漏→现场灌浆→缝面处理→验收先开槽封缝，后钻孔注浆、采用封缝和注浆相结合的治理裂缝的方法。 ①查缝定位：组织人员对裂缝进行排查，并在裂缝处作出明显标记； ②凿槽：沿裂缝凿除裂缝两侧混凝土，开缝宽度为5cm左右，深度为5～8cm，开槽长度沿裂缝两端各延长10～20cm，然后用水清洗凿除面； ③孔位布置：孔位布置的原则是先疏后密，孔距0.5～0.8m； ④钻孔；孔要求深而细，钻60?斜孔，孔径为?8~?18，孔深为混凝土厚度1/2～2/3，本工程中采用电锤钻孔； ⑤清孔：用压风机冲孔，然后用水冲洗，将孔内沉碴、淤泥彻底清理干净，通过冲孔可了解孔位之间的连通关系，从而确定压浆孔和通气孔； ⑥安装灌浆管：沿钻孔方向布置好灌浆管，并将其固定牢固，另一接头连接手摇灌浆泵； ⑦封缝：先用环氧基液在砼清洗面上涂一层1mm厚的环氧基液，后将配制好的环氧砂浆捏成团状沿裂缝顺序依次嵌入凿槽中，并用锤子轻轻敲打砂浆外露面，使其与砼面充分接触，最后再在环氧砂浆表面涂一层厚度为1mm左右的环氧基液，基液涂刷厚度要均匀； ⑧试气补漏：检查注浆嘴孔口有无渗漏水、孔洞是否畅通和提供裂缝注浆进浆
混凝土裂缝的预防与处理 混凝土的裂缝问题是一个普遍存在而又难于解决的工程实际问题，本文对混凝土工程中常见的一些裂缝问题进行了探讨分析，并针对具体情况提出了一些预防、处理措施。 一、前言 混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初始缺陷的存在才使混凝土呈现出一些非均质的特性。微裂缝通常是一种无害裂缝，对混凝土的承重、防渗及其他一些使用功能不产生危害。但是在混凝土受到荷载、温差等作用之后，微裂缝就会不断的扩展和连通，最终形成我们肉眼可见的宏观裂缝，也就是混凝土工程中常说的裂缝。 混凝土建筑和构件通常都是带缝工作的，由于裂缝的存在和发展通常会使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性及抗渗能力，影响建筑物的外观、使用寿命，严重者将会威胁到人们的生命和财产安全。在混凝土工程中裂缝问题是不可避免的，在一定的范围内也是可以接受的，只是要采取有效的措施将其危害程度控制在一定的范围之内。 钢筋混凝土规范也明确规定[1]：有些结构在所处的不同条件下，允许存在一定宽度的裂缝。但在施工中应尽量采取有效措施控制裂缝产生，使结构尽可能不出现裂缝或尽量减少裂缝的数量和宽度，尤其要尽量避免有害裂缝的出现，从而确保工程质量。 混凝土裂缝产生的原因很多，有变形引起的裂缝：如温度变化、收缩、膨胀、不均匀沉陷等原因引起的裂缝；有外载作用引起的裂缝；有养护环境不当和化学作用引起的裂缝等等。在实际工程中要区别对待，根据实际情况解决问题。 二、凝土工程中常见裂缝及预防 1、干缩裂缝产生原因及预防措施 （1）裂缝现象及产生原因 干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥浆中水分的蒸发会产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0.05~0.2mm之间，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布。干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等等。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。 （2）预防措施
结构裂缝专题 引起的较为规律的严重裂缝，这类裂缝危及结构安全，必须对之进行补强。非结构性裂缝是指构件的强度和刚度足够，由于施工、材料、温度等原因而引起的无规律的、不太严重的裂缝，此类裂缝不影响结构安全，但会影响房屋的正常使用和混凝土寿命，必须加以处理。 砖混结构相关 砖砌体结构裂缝问题的分析与防治开题报 本文正是从这个角度出发，采取文献法从：房屋建筑墙体裂缝的成因、对砌体裂缝的控制、砌体结构裂缝的补强与加固三大方面进行了相关的分析。详细 约束刚度对砌体结构中现浇楼板裂缝影响的试验分析 通过对设和不设圈梁及构造柱的两种砌体结构模型进行试验，并应用ANSYS软件对其进行理论分析，研究圈梁及构造柱对砌体结构现浇楼板非荷载裂缝的影响，得出一些有益的结论。详细 砌体裂缝处理界限的建议 1．根据裂缝鉴别的依据，正确区别受力或变形两类不同性质的裂缝。2．当确认为受力裂缝后，由原设计部门根据砌体的实际强度和尺寸进行验算，作出应进行处理或必须处理的结论。详细 常见建筑砖砌体裂缝原因及其加固 建筑砖砌体裂缝不仅种类繁多，形态各异，而且较普遍，轻微者影响建
筑物美观，造成渗漏水，严重者降低建筑结构的承载力、刚度、稳定和整体性、耐久性，甚至还会导致整体倒塌的重大质量事故。详细 砌体裂缝专题论文汇总 共有70篇关于砌体裂缝的论文。详细 混凝土结构相关更多资料请点击 钢筋混凝土箱涵施工裂缝的分析与控制 钢筋混凝土箱涵在施工过程中，易产生裂缝。其影响因素有：温度应力，原材料质量，地基不均匀沉降，模板支撑不稳，结构配筋，混凝土振捣及养护达不到要求等。详细 现浇钢筋混凝土楼板裂缝分析 建筑工程现浇混凝土楼板出现裂缝的现象比较普遍，原因较多，笔者根据多年的工程管理实践，从设计、施工等方面对现浇钢筋混泥土楼板裂缝产生的原因进行了分析，供读者参考。详细 高强钢筋混凝土梁短期裂缝计算方法评析 范的短期裂缝计算方法仍可适用于配置高强带肋钢筋的混凝土受弯试件, 但平均裂缝间距、平均裂缝宽度和最大裂缝宽度试验值与按规范公式计算的结果相比总体上偏低。详细 钢筋混凝土现浇楼板裂缝原因分析及预控措施 针对钢筋混凝土现浇楼板裂缝的危害性, 分析了钢筋混凝土现浇楼板裂缝的原因, 提出了现浇楼板常见裂缝的预控措施, 并结合工程实例进行说明, 以积累钢筋混凝土现浇楼板施工经验, 提高工程质量。详细 对钢筋混凝土水池裂缝的成因分析与控制
楼板裂缝处理方案) Company number【1089WT-1898YT-1W8CB-9UUT-92108】
楼 板 裂 缝 专 项 处 理 方 案 建筑工程集团有限公司 项目部 二零一四年十二月三日 楼板裂缝专项处理方案一、工程简况 工程概况！。 二、现场检查情况
本次现场楼板检查得局部位置楼板有裂缝现象，具体裂缝情况如下： 1. 纵向裂缝：即沿建筑物纵向方向的裂缝，出现在板下皮居多，个别上下贯通。 2. 横向裂缝：即在跨中1/3范围内，沿建筑物横向方向的裂缝，出现在板下皮居多，个别上下贯通。 3. 角部裂缝：在房间的四角出现的斜裂缝，板上皮居多。 4. 不规则裂缝：分布及走向均无规则的裂缝。 5. 楼板根部的横向裂缝：距支座在30cm内产生的裂缝，位于板上皮。 6. 顺着预埋电线管方向产生的裂缝。 三、现场楼板裂缝产生原因 1、混凝土浇筑时所用的商品混凝土水灰比过大，水泥用量过大。 2、混凝土浇筑时所用的商品混凝土高效缓凝剂用量过大，在未凝固前石子下沉，产生沉缩裂缝，常发生在梁板交接处。 3、混凝土浇筑时所用的商品混凝土所含有的砂石质量不好，级配不好，含泥量大，含粉量大。 4、混凝土浇筑后养护不到位，温度差过高从而导致裂缝产生。 5、混凝土浇筑工程施工速度过快，上荷早。特别是地下室顶板，在混凝土未达到终凝期时便进行板面上的园林工程施工，造成早期混凝土受损从而产生裂缝。 6、拆模过早或模板支撑系统刚度不够。 7、混凝土表面浮浆过厚，表面强度不够。 8、施工时楼板混凝土盖筋被踩弯、踩倒，保护层过厚，承载力下降。
四、裂缝处理措施 本次混凝土结构裂缝修复是在满足结构构件结构安全要求情况下进行相应处理,且本次裂缝修复处理满足对结构构件的使用功能要求。根据现场实际情况,本次裂缝处理措施分为表面处理法、压力灌浆法和填充法。 一）表面处理法 这种方法主要适用于裂缝宽度<0.2mm,且深度较浅的细微裂缝,主要用来提高结构的防水性和耐久性。这种方法的特点是填充材料无法深入到裂缝内部,仅仅是对裂缝表面进行闭合处理, 其修复要点为: 1、凿开表面,露出结构面,用钢丝刷清洁表面污物; 2、用清水充分清洗并干燥; 3、用弹性涂膜放水材料或聚合物灰浆等填充裂缝表面,注意涂抹均匀; 4、待第一遍涂抹层半干燥后,再涂抹第二遍,干燥固化后即可。 二）压力灌浆法 压力灌浆是将环氧树脂或其它低粘结度粘结材料在一定的压力下注入裂缝内部的修复方法,这种方法适用于裂缝宽度在02~0.5mm之间的情况,其施工工艺为: 1、主要材料： 灌浆树脂、封缝胶（必须有产品出厂合格证及检验报告）。 2、施工步骤：
一个钢筋混凝土梁裂缝处理的工程实例 建筑工程所李儒宝 摘要本文从工程实例入手，具体分析了钢筋混凝土梁裂缝产生的原因，介绍了裂缝处理的方法，以及在选择标准图时一些应该注意的事项。 关键词固端简支养护 在一些钢筋混凝土结构工程中，由于设计和施工的原因，常会出现混凝土梁板裂缝的问题。有些时候处理起来比较麻烦。本文以实际工程为例，说明钢筋混凝土梁开裂后的分析及处理方法。 现将当年分析报告简述如下： 1 工程概况及事故现状 某工程是一个两层砖混结构，为集电影、会议、阅览等多功能的公共建筑物。在该建筑的二层楼面，共有7根钢筋混凝土梁出现了裂缝。1999年10月受业主委托对该工程进行鉴定及处理。
梁裂缝发生在前厅二层砖混结构现浇钢筋混凝土单梁上。梁轴线跨度6.3m，支承在T形砖垛上，砖垛内设240×370(H)钢筋混凝土柱，梁端设240×240钢筋混凝土圈梁。梁截面为200×550(h)，梁底主筋3Φ25，弯1Φ25，梁面架立钢
筋2Φ10，箍筋Φ6@250，混凝土强度等级C20，梁上铺预应力空心板。梁详图选用中南区标准图。工程于1996年11月4日开工，至1997年9月土建工程完工，随即内部装修，1998年投入使用。使用不久即发现二层梁及屋面梁两端出现裂缝。图一表示有代表性的梁两侧面裂缝俯视及展开图。 2 裂缝原因分析 2．1 支座改变引起的抗弯裂缝 由图一可知，梁裂缝起点由梁面约呈45°向梁底伸延，1号梁裂缝长501mm，裂缝未至梁底；从俯视图可以断定裂缝在梁的两个侧面基本对称，裂缝将贯通梁的顶截面。 设计图按抗震措施在梁两端设有现浇钢筋混凝土构造柱和圈梁，而且与梁同时施工浇注混凝土。恰恰是构造柱和圈梁改变了梁支座受力状况，梁支座已经不是标准图中所规定的简支安装节点，事实形成有约束的刚接支座了。此时梁弯矩包络图上升，在支座处产生负弯矩。而支座又是剪应力（本工程梁上荷载为均布荷载）最大处，由于弯剪共同作用就有可能大于该截面的承载力而产生裂缝。 依据工程现状，采用中国建筑科学研究院编PKPM系列之STS程序计算一榀框架，结果如表1。
息烽县团圆山环线道路建设项目 T梁裂缝处理方案 批 准: 审 核: 编制: 中国十七冶集团息烽县团圆山环线道路建设项目经理部 桥梁一队 ２017年8月 T梁裂缝处理方案 一、T梁裂缝概述 预应力混凝土T 梁桥就是我国应用数量最广泛得一种桥型,在 我国公路建设中起到了极其重要得作用,普及面大、地域广阔、数量 庞大。随着交通运输得迅速发展,我国公路上有数量众多得预应力混 凝土 T 梁桥。虽然该种 T 梁具有优良得使用性能以及耐久性,但近 年来却不断发现腹板存在纵向裂缝、斜向裂缝及直向裂缝等病害。针 对该种病害,对水头坝大桥、瓦窑大桥、金塘大桥 T 梁腹板出现得纵 向裂缝、斜向裂缝、直向裂缝及应对措施进行分析及处理。 二、工程概况?1、水头坝大桥 1、1、水头坝大桥主要为横跨底寨河而设,地势起伏变化较大,
两岸地势较平缓,坡脚约３0°~３5°,大桥附近坡面最大标高约990m,沟谷低洼处底面标高约为９4６m,相对高差48ｍ,属中等切割得中低山溶蚀~侵蚀地貌。 １、2、水头坝大桥主要技术标准: Ａ、设计荷载:城市-A级; b、设计速度:60公里／小时； c、桥面宽度:3、５米（人行道)+１2、25米(车行道)+0、5米(防撞护栏)+2、5米(中央分隔带)+0、5米(防撞护栏)＋12、２5米（车行道)＋３、5米(人行道)=35米。 ｄ、大桥上部结构:左右半幅布置均为7×30米先简支后连续预应力混凝土T梁结构,30米T梁１40片； 2、瓦窑大桥 2、1、瓦窑大桥场区位于息烽县西山乡境内,桥区距县道X17６约１、9km,有乡村道路可抵达桥区附近,交通条件较好。桥址区地处云贵高原梯级斜坡地带,属中等切割得中低山溶蚀～侵蚀地貌。瓦窑大桥横跨一河谷,小里程侧斜坡较陡,坡角约39°～58°,大里程侧斜坡较缓，坡度约2５°,大桥附件坡面最大标高约９９6m,沟谷低洼处底面标高约为952m,相对高差44m。 ２、２、瓦窑大桥主要技术标准: a、设计荷载:城市－A级; ｂ、设计速度：60公里/小时； c、桥面宽度：3、5米(人行道）＋12、2５米(车行道)+0、5米(防
圆满贯水电站大坝裂缝灌浆处理措施（预案） 1 概述 圆满贯碾压砼大坝3#、4#及5#三条裂缝均存在漏水现象，为了从根本上解决漏水问题，确保大坝安全运行，现计划按高程由低至高采用钻斜孔和骑缝孔相结合进行化学灌浆修补处理。原则上对裂缝干燥段进行环氧树脂化学灌浆处理；对裂缝漏水段采用聚氨酯灌浆材料进行灌浆处理，具体拟进行以下施工处理措施。 2 灌浆施工 2.1 裂缝灌注前准备工作 灌浆准备工作主要包括抽水、清淤、搭架等工序。 抽干大坝下游面积水，人工将裂缝附近淤泥清除干净后，从裂缝底部用角手架管至下而上搭设工作平台，工作平台为3.5mх 3.5m规格，内设简易上人爬梯，铺设工作跳板。为保证工作平台支架的侧向稳定，沿坝面高度每6m设置水平锚杆，将工作平台支架锁定在坝体锚杆上。锚杆深入坝体锚固长度不小于0.5m。 2.2灌浆工艺 裂缝处理原则必须满足坝体补强、防渗等技术要求，拟对坝体三条裂缝采取表面骑缝灌浆和内部钻孔灌浆相结合处理方法来消除裂缝对坝体的危害。其具体工艺流程如下所示： 布设灌浆盒和灌浆孔→凿缝钻孔→冲洗与检查→埋灌浆管灌浆盒→ 封缝待凝→配浆灌浆→灌浆质量检查
2.2.1布设灌浆盒及灌浆孔 由于2009年3月26日下闸蓄水后水位上升，施工工期有限，已对三条裂缝上游面采取表面凿缝处理后用快速固化材料封堵后，再在表面做粘贴玻璃丝布处理，具体工艺见2.2.2凿缝和2.2.5封缝待凝；对三条裂缝下游面则采用表面骑缝灌浆和内部钻孔灌浆相结合处理方法进行灌浆处理。具体布设如下： 根据裂缝表面张开度，在三条裂缝下游表面较宽处布设灌浆盒，原则上每1.6m 左右布设一个灌浆盒。 在三条裂缝下游均布设浅、深两排灌浆孔。浅孔孔间距1.6m 且沿裂缝交错布设，深孔孔间距也为1.6m 且沿裂缝交错布设，浅孔和深孔之间间距为0.8m. 灌浆盒与灌浆孔的布置见图2.1。 70 700灌浆浅孔 灌浆深孔裂缝灌浆盒 图2.1 灌浆盒及灌浆孔布设示意图 2.2.2凿缝钻孔 沿裂缝凿一条宽、深约3～5cm 的“U ”型槽（预留灌浆盒的部位不作处理），再用钢丝刷将混凝土表面的灰尘、浮渣及松散层仔细清除，并清
工程实例 4.1 工程概况 新乡第四水厂一期工程位于红旗区西南角，北临道清路，占地70000平方米，属群体工程，其中包括沉淀池、清水池、废水池、吸水井、液铝池等多个大型现浇钢筋混凝土水池。这些大型水池池壁高4～7.6米，均为10万m2/d处理能力规模，设计要求水池完全无渗漏。大型水池池壁高，迎水面延长米极长沉淀池长宽分别为107米和26米、清水池长为40米，但池壁厚度不厚，仅在260～300毫米之间，均为现浇钢筋混凝土板壁。水池储水量大，水压力高，若施工技术措施不完备或施工不当，极易造成大面积渗漏水。 4.2 工程设想 (1)为防止因地基不均匀沉降而导致水池结构性开裂渗漏水，基础地基加固采用砂垫层方法处理。 (2)防止大体积现浇钢筋混凝土的收缩裂缝出现，在抗渗混凝土内掺入HEA高效防水剂和延长大型水池长度方向设置垂直伸缩缝。 (3)为提高现浇混凝土的抗渗性能，在混凝土池壁内外侧涂抹防水剂。 (4)在工程施工过程中，采用一些技术措施进一步保证现浇钢砼水池的抗渗性能。 4.3 工程抗裂施工措施 4.3.1 基础地基加固 为减少基础沉降，提高地基承载力，地基加固处理采用换填法，即采用砂垫层的方法。以保证结构沉降为柔性均匀沉降。 (1)根据地质勘察报告水池基底标高位于②3层黑灰色黏土层，流塑，土层较差，故基础挖至④1层暗绿-黄色黏土层，土层性质硬塑-可塑，中压缩性，土层较好；以④1层土层作为持力土层，其上的土层均用密实的砂垫层置换。 (2)砂垫层施工时先砌筑挡砂墙，再分层分皮（25毫米一皮，30米长一段）铺砂，再浇水、振捣（平板振动机），经过贯落度检测合格，进行环刀试验，数据合格后再进行下一层施工。 (3)砂垫层干密度经测试为平均值为1.74×103kg/m3大于设计要求的 1.6×103kg/m3。 4.3.2 优化混凝土配合比 为防止混凝土自身渗漏，采用抗渗混凝土，抗渗等级S6。由于大体积现浇钢 15 筋混凝土易出现收缩裂缝，为提高混凝土的抗裂性能，在抗渗混凝土内掺入适量的HEA高效防水剂和设置垂直伸缩缝间距，沉淀池伸缩缝间距约为45米。
xxx小区 结构楼板裂缝处理及预防措施施工方案 编制人： 审核人： 审批人： 日期： xxxxxxx有限公司 xxxxxxxx项目部
目录 一、概述 (1) 1.1、出现问题 (1) 1.2、初步处理意见 (1) 二、裂缝分类及处理 (1) 2.1、宽度≤0.2毫米的非贯穿裂缝 (1) 2.2、宽度＞0.2毫米的非贯穿裂缝 (1) 2.3、不成片、分散的贯穿性裂缝 (1) 三、裂缝产生原因分析 (1) 3.1、混凝土质量和性能不达标,坍落度过大、使用低性能外掺济,导致裂缝。 (1) 3.2、施工中过分振捣,模板、垫层过于干燥导致楼板裂缝 (1) 3.3、上人过早施工、加荷导致裂缝 (2) 3.4、混凝土养护不当导致楼板裂缝 (2) 3.5、板筋下沉导致楼板裂缝 (2) 3.6、混凝土浇筑不及时导致楼板裂缝 (2) 3.7、顶板模板拆模过早，导致楼板裂缝 (2) 四、裂缝修补施工工艺 (2) 4.1、表面修补法 (2) 4.2、改性环氧化学压力汽浆 (3) 4.3、施工工序如下 (3) 五、预防措施 (4) 5.1、控制混凝土施工配合比 (4) 5.2、振捣要充分、均匀、恰倒好处 (4) 5.3、不要过早上人、堆料、施荷加载 (4) 5.4、浇水保温养护 (4) 5.5、控制钢筋保护层厚度 (4) 5.6、保证砼不间断供应 (5) 5.7、不过早拆模 (5)
六、楼板裂缝处理期限及验收 (5) 6.1、楼板裂缝的处理时间 (5) 6.2、楼板裂缝处理验收 (5) 七、安全文明施工 (5)
一、概述 1.1、出现问题 建筑工程结构楼板出现裂缝的现象比较普遍，裂缝的多少及大小也各有不同。 1.2、初步处理意见 1.2.1、对楼板裂缝区域，前期进行顶撑回顶，顶撑间距不大于1.5米。（扩展对其他房间增设临时顶撑，每大间不少于2个支撑点）。 1.2.2、对现有裂缝进行发展观察，根据裂缝的最终程度采取相应修补的方法。 二、裂缝分类及处理 2.1、宽度≤0.2毫米的非贯穿裂缝 对结构承载力及持久强度无有害影响，可不作处理。 2.2、宽度＞0.2毫米的非贯穿裂缝 会引起钢筋锈蚀，影响结构持久承载力，采用表面涂抹砂浆法处理。 2.3、不成片、分散的贯穿性裂缝 会引起钢筋锈蚀，影响使用功能，采用改性环氧树脂灌浆法处理。 三、裂缝产生原因分析 3.1、混凝土质量和性能不达标,坍落度过大、使用低性能外掺济,导致裂缝。 泵送商品混凝土进行浇筑,其坍落度大,流动性好,但也易产生局部粗骨料少、砂浆多的现象,加之商品砼厂商为降低价格和成本使用低档原材料忽视了混凝土的品质,导致性能下降。混凝土强度值对水灰比的变化十分敏感,基本上是水和水泥计量变动对强度影响的叠加。因此,水、水泥、外掺混合材料、外加剂溶液的计量偏差,将直接影响混凝土的强度。如含泥量大的粉砂配制的混凝土收缩大,抗拉强度低,脱水干缩时容易因塑性收缩而产生裂缝。 3.2、施工中过分振捣,模板、垫层过于干燥导致楼板裂缝 混凝土浇筑振捣后,粗骨料沉落挤出水分、空气,表面呈现泌水而形成竖向体积缩小沉落,造成表面砂浆层,它比下层混凝土有较大的干缩性能,待水分蒸发后,易形成凝缩裂缝。而模板、垫层在浇筑混凝土之间洒水不够,过于干燥,则模板吸水量大,引起混凝
1 大体积混凝土简述 现代建筑中时常涉及到大体积混凝土施工,如高层楼房基础、大型设备基础、水利大坝等。它主要的特点就是体积大：混凝土浇注量大于100平方米；长、宽、高任意一边不小于1米。 大体积混凝土水泥水化热释放比较集中，内部温升比较快。混凝土内外温差较大时，会使混凝土产生温度裂缝。其他因素也会导致大体积混凝土出现裂缝，影响结构安全和正常使用。所以必须从根本上分析它，来保证施工的质量。 2 大体积混凝土结构裂缝的概念 混凝土结构在建设和使用过程中出现不同程度、不同形式的裂缝，这是一个相当普遍的现象。大体积混凝土结构出现裂缝更普遍。在全国调查的高层建筑地下结构中，底板出现裂缝的现象占调查总数的20％左右，地下室的外墙混凝土出现裂缝的现象占调查总数的80％左右。所以，混凝土结构的裂缝是建筑工程长期困扰的一个技术难题，一直未能很好地解决。 国内外工程技术界都认为，规定钢筋混凝土结构的最大裂缝宽度主要是为了保证钢筋不产生锈蚀。不同的规范中有关允许最大裂缝宽度的规定虽不完全一致，但基本相同。如在正常的空气环境中裂缝允许宽度为0.3～0.4mm；在轻微
腐蚀介质中，裂缝允许宽度为0.2～0.3mm；在严重腐蚀介质中，裂缝允许宽度为0.1～0.2mm。但对建筑物的抗裂缝要求过严，必将付出巨大的经济代价。科学的要求是将其有害程度控制在允许范围之内。根据国内外的调查资料，工程实践中结构物的裂缝原因，属于由变形变化(温度、湿度、地基变形)引起的约占80％以上，属于荷载引起的约占20％左右。 在大体积混凝土工程施上中，由于水泥水化热引起混凝土浇筑内部温度和温度应力剧烈变化，从而导致混凝土发生裂缝。因此，控制混凝土浇筑块体因水化热引起的温升、混凝土浇筑块体的内外温差及降温速度，防止混凝土出现有害的温度裂缝(包括混凝土收缩)是其施工技术的关键问题。 3 大体积混凝土裂缝的原因
砼路面裂缝怎么办？砼路面裂缝怎么处理。 砼路面裂缝断板是我们经常见到的路面损害之一，特别是一些老路、旧路，多是由于经过多年的使用磨耗、车辆碾压冲击而造成路面板出现裂缝、断板、坑洞、啃边等深层结构性病害问题。表现如下： 水泥混凝土路面出现裂缝、断板，但是其基础强度是稳固的，这种情况可根据地面实际病害情况（深层结构性裂缝、断角、啃边、局部破碎等），在基础稳固的前提下，采取汇能技术材料进行局部开槽修复工艺处治。 汇能技术工艺无需打掉换板，施工简单快捷，具有较明显的经济效益和社会效益，因而得到广泛使用。
砼路面裂缝修补施工流程： 1、根据道路病害划施工线并切割 用切割机沿划出的线进行切割，沿黄线切割深度达到10cm，沿红线切割深度达到板底（切割机切割深度达不到板底时，要尽可能往深处切）。注意及时使用清水冲洗地面，防止看不到线而切偏。 2、凿除、清理、湿润 先用风镐凿除黄色平行线宽度范围内的混凝土，凿除深度达到10cm。应从划线内区域向外凿除，避免出现啃边现象。先用高压风枪彻底吹干净被凿除的混凝土坑槽，再用高
压水枪冲刷并充分湿润坑槽。冲刷时，坑槽侧面用毛刷辅助清理，不得有泥沙，最终坑槽四周及坑底要露出新鲜干净的混凝土。 3、搅拌、铺装 根据修补区域面积计算所需修补材料用量（,尽量做到一次性铺装。铺装工序及坑槽充分吸水饱和且无明水时进行材料搅拌。注意控制好水灰比，搅拌好的修补料不得泌水。将搅拌均匀的修补料倒入长方体槽内，立即用振捣器振捣，保证边缘和角隅部位也都振捣，材料填充密实。 4、刻纹、切缝、养护 在修补材料初凝前，根据原有路面实际情况用刻纹滚筒进行刻纹或用塑料刷拉毛处理。 修补料在修补完成终凝1小时后，在原有伸缩缝位置重新切缝，切缝前先弹好墨线，保证切缝线平直和缝隙的美观。在一般情况下不得破坏原有路面切缝位置。根据灌缝需要，灌缝封闭后立即进行洒水并覆盖塑料薄膜进行养护（冬天除外）。 5、开放交通 修补完成终凝1小时后，解除隔离，开放交通。如果条件允许，可延长养护时间。
