LTE 单站验证指导书
1 概述 1 - 2单站验证的流程
2 - 3单站验证的内容和方法 2 -
3.1基础信息和配置数据检查 2 -
3.2功能业务测试 4 -
3.2.1初始接入测试 4 -
3.2.2用户面时延测试 4 -
3.2.3VOIP 语音业务测试(可选) 5 -
3.2.4数据业务测试 5 -
3.2.5切换测试 5 -
3.2.6覆盖测试 6 -
4 单站验证的评判 6 - 5单站验证报告7 -
5.1报告输出准备7 -
1概述
单站验证是网络优化的基础性工作，位于网络优化的最开始阶段，在站点建设、调测完毕后，网络优化开始前进入单站验证环节。单站验证的目的是保证站点各个小区的基本功能（接入、通话、数据业务等）和信号覆盖正常，保证工程安装、参数配置与规划方案一致，单站验证测试将可能影响到后期优化的问题在前期解决，另外还可以数据优化区域内的站点位置、无线环境的信息，获取实际的基础资料，为更高层次的优化打下良好的基础。
单站验证主要完成以下任务：
1.检查天线方位角、下倾角、挂高、安装位置，使用路测方式检查是否有天馈接反的情况出现；
2.基站的经纬度信息确认；
3.建站覆盖目标验证，是否达到前期规划的预期效果；
4.空闲模式下参数配置检查（邻区、TAC、PCI），基站覆盖检查（导频RSRP）；
5.基站基本功能检查（语音呼叫、数据呼叫、切换等）；
单站验证的流程应该严格按照本指导书的要求进行，在每个基站验证结束后，按照规定输出相应的结果和报告
2单站验证的流程
图 2-1 单站验证的流程
3单站验证的内容和方法
3.1基础信息和配置数据检查
站点开通后，要求单站验证人员现场勘察和测试，勘察包括站点基础信息，硬件健康检查验证工程是否规范、观察周围的环境是否发生重大变化；路测只要是验证各项业务是否正常、邻区是否完整等，通过单站验证测试可以发现基站安装、天线安装、参数配置错误、邻区遗漏等问题，碰到任何问题都需要填写“单站验证问题记录表”，并及时反馈给对应的人员整改。
基础信息和配置数据验证
1.硬件健康检查，BBU，RRU，天线以及各单元之间连线是否正确，连接是否牢固，单
板配置是否完整，各指示灯运行是否正常，基站告警，填写硬件检查记录表：
表3-1 单站验证过程硬件检查记录表
单元名称验证结果问题描述备注
BBU OK 无
RRU 1.第三小区RRU 电源指示灯不亮需更换电源线
Antenna 1.第一小区未接电调线
link OK 无
Alarms 1.第1 小区驻波比告警
Other OK 无
2.系统配置参数
配置数据通过路测软件采集的信息进行验证，终端在Idle 模式下读取小区配置信息，主要检查小区PCI、带宽、上下行中心频点、TAC、MCC 和MNC 等。
图3-1 GENEX Probe 读取的小区配置信息
3.天馈参数检查
天馈参数检查主要检查天线的经纬度、天线挂高、天线方位角、天线下倾角是否与规划数据一致，检查覆盖方向是否有阻挡，与其他系统的隔离度是否足够，以上两项内容检查完成需要填写。
表 3-2 基础信息和配置数据检查内容
Cell ID PCI Band-width TAC MCC ……Azimuth M-
tilt
E-tilt Result
1 3 20Mhz 1001 401 ……0 5
2 Pass
2 4 20Mhz 1001 401 ……120 7 2 Pass
3 5 20Mhz 1001 401 ……240 8 2 Pass
3.2功能业务测试
进行功能业务测试时，需要对测试点覆盖条件定义和如何控制UE 连接到网络进行简单的说明：
对于不同测试点覆盖条件的定义，通常根据RSRP 和SINR 的强度来划分为近点、中点和远点，及分别对应下表中的Location1，2，3。
表3-3 测试点名称和覆盖条件定义
3.2.1初始接入测试
1.连接测试终端和测试软件。
2.使UE 驻留在待测小区的Locaton1 的位置
3.控制UE 重新发起Attach 流程附着到测试小区（可手动控制或者软件自动设置）。
4.在UE 侧的电脑上打开MS-DOS 界面
5.使用命令Ping 授权的服务器：”ping
6.控制UE Detach。
7.重复以上步骤2 次
8.记录并保存测试数据
3.2.2用户面时延测试
1.连接测试终端和测试软件
2.开机使UE Attach 在待测小区的Locaton1 的位置
3.控制UE 成功接入网络中
4.在UE 侧的电脑上打开MS-DOS 界面
5.使用命令Ping 授权的服务器：”ping
6.在如图所示位置统计RTT 平均时延
7.记录并保存测试数据
图 3-5 RTT 平均时延迟统计
3.2.3VOIP 语音业务测试(可选)
若终端不支持VOIP 语音业务，该条测试内容可省略。
1.连测试终端和测试软件。
2.开机使UE Attach 在待测小区的Locaton1 的位置
3.控制UE 成功接入网络中。
4.用测试终端呼叫其他用户并进行通话，时长3~5 分钟
5.重复步骤3，重复次数5 次。
6.用测试终端作为被叫，与其他用户进行通话，时长3~5 分钟
7.重复步骤5，重复次数5 次.
8.记录并保存测试数据
3.2.4数据业务测试
1.连接测试终端和测试软件
2.开机使UE Attach 并接入在待测小区Location1 的位置
3.控制UE 成功接入网络中
4.分别做上行、下行的FTP 业务测试3 分钟（建议同时10 线程上传、下载）
5.使用GENEX Probe 记录上、下行FTP 峰值速率
3.2.5切换测试
3.2.5.1站内切换测试
1.确保站内邻区关系和切换参数已配置完整
2.连接测试终端和测试软件
3.开机并使UE Attach 到待测小区内并成功接入
4.开始下行FTP 业务测试
5.移动UE 至同站其他小区
6.移动UE 从其他小区返回源小区
7.监控下行流量变化和PCI 变化
8.观察切换信令流程是否正常
9.记录并保存测试数据
3.2.5.2站间切换测试
若待测站点为孤岛站或与周围其他站点无切换关系，则该条测试内容可省略。
1.确保站间邻区关系和切换参数已配置完整
2.连接测试终端和测试软件
3.开机并使UE Attach 到待测站点的小区内并成功接入
4.开始下行FTP 测试
5.移动UE 至其他站点的覆盖区域内
6.移动UE 从其他站点覆盖区域返回源小区
7.监控下行流量变化和PCI 变化
8.观察切换信令流程是否正常
9.记录并保存测试数据
3.2.6覆盖测试
1.连接测试终端和测试软件
2.开机并使UE Attach 到待测站点的任意一个小区内并成功接入
3.开始下行FTP 测试
4.围绕整个测试站点做移动测试，要求测到站点360 度范围内的主要道路
5.检查站点覆盖情况。
6.记录并保存测试数据
4单站验证的评判
单站验证要求所有的测试项达到规定的评判标准，KPI 类指标可根据实际情况和项目的具体要求再做调整。
5单站验证报告
5.1报告输出准备
所有验证条目通过后输出单站测试报告。
一验证准备工作 1．检查待验证站点是否有告警，确认站点无告警,如果有告警确认无影响后继续测试； 2．检查待验证站点小区是否激活，了解小区状态； 3．确认小区天线权值、邻区是否配置； 4．确认小区工参，结合地图，选择合适的验证点（主瓣方向，距离不超过100m）。 二单验小区RSRP电平异常处理（RSRP<-100dBm） 1．在实际场景下核对工参（方位角/下倾角），确保在天馈主瓣直射方向测试，测试点天馈可见，且距离不超过小区100m，重点排查测试区域主覆盖小区是否
和规划一直，存在天线接反问题； 2．如果搜索不到小区信息，排查终端设备及操作问题后，确认非低级错误导致告知后台处理； 3．检查小区功率配置参数，确认是否因为特殊原因修改为低功率； 4．在周边运动，看是否可以找到更好的点； 5．如果此时电平仍然很低，请报后台跟踪处理。 三单验小区下Average SINR异常处理（Average SINR<20dB） 1．先关闭周边可能影响小区，观察SINR变化情况，如果SINR变化不大，系统外干扰，需要排查外部干扰； 2．如果关闭周边小区，SINR提升，系统内干扰，逐个开启，寻找影响最大的因素； 3．排查后如果没有发现外部干扰或系统内干扰，请报后台跟踪处理。 四单验小区下行吞吐率异常处理
1．如果无法起呼，保存前后台信令（截问题产生时刻的图），记录问题时间点，报后台跟踪处理； 2．电脑是否已经进行TCP窗口优化 3．检查测试终端是否工作在TM3模式，RANK2条件下；如不,检查小区配置和测试终端配置； 1）确认基站license信息是否不全，重点查看下行2x2 MIMO(小区个数)(TDD)项目，具体分配、配置、使用值多少是正确的，需要确认； 2）查看小区算法开关中BF算法开关； 当BF算法开关打开时，查询BFMIMO配置，推荐配置为 MIMO_BF_ADAPTIVE(全自适应)； 当BF算法关闭时，查询MIMO配置，推荐配置为OL_ADAPTIVE(开环自适应)。 3）通过probe中Rank Indicator观察终端是否上报2？若不是，需要从以下三个维度进行排查：
LTE单站验证指导书 1概述------------------------------------------------------------------------------------------------------------- - 1 -2单站验证的流程 -------------------------------------------------------------------------------------------- - 1 -3单站验证的内容和方法----------------------------------------------------------------------------------- - 2 -3.1基础信息和配置数据检查 ------------------------------------------------------------------------- - 2 -3.2功能业务测试-------------------------------------------------------------------------------------- - 4 - 3.2.1初始接入测试 ------------------------------------------------------------------------------- - 4 - 3.2.2用户面时延测试 ---------------------------------------------------------------------------- - 4 - 3.2.3 VOIP语音业务测试(可选) ------------------------------------------------------------------ - 5 - 3.2.4 数据业务测试---------------------------------------------------------------------------------- - 5 - 3.2.5切换测试 -------------------------------------------------------------------------------------- - 5 - 3.2.6 覆盖测试------------------------------------------------------------------------------------------ - 6 -4单站验证的评判 -------------------------------------------------------------------------------------------- - 6 -5 单站验证报告----------------------------------------------------------------------------------------------- - 7 -5.1报告输出准备-------------------------------------------------------------------------------------- - 7 -
1 总则 1.1 概述 无线网络只有通过实际网络质量的检查测试才能获得真正意义上的网络运行质量信息，才能了解用户对网络质量的真实感受。通过DT测试和CQT测试在现场模拟用户行为，结合专业测试分析工具，是获取无线网络性能、发现无线网络问题的主要方法。 1.2 术语定义 单站验证测试是验证在RF优化之前，新健站点各小区业务（覆盖、接入、吞吐量、切换等）是否正常。 DT（Driving Test）测试是使用测试设备沿指定的路线移动，进行不同类型的呼叫，记录测试数据，统计网络测试指标。 室内分布测试是针对室内站点位置的分布进行不同业务类型的化解，记录测试数据，统计网络测试指标； 1.3 测试区域类型 城区：包含市区和郊县（含县城和人口密集型乡镇） 郊区：人口密度较低的行政村、远郊开发区、厂区及周边的卫星村镇 高速公路：包含高速公路、国道、省道等重要公路
1.4 测试人员及设备要求 1.4.1 测试人员要求 测试人员应熟悉LTE相关标准规范，熟悉DT/CQT测试设备及相关测试方法，具有相关测试经验并通过了中国移动组织的测评考试。 1.4.2 测试设备要求 测试软件：华为 GENEX Probe 3.5 测试终端：华为 LTE CPE B593/MIFI FTP服务器：推荐服务器（IP:211.140.13.6 用户名：ltetest 密码：zjtest456，端口：21） FTP下载软件：支持断点续传功能，支持多线程上传下载，推荐使用FileZilla客户端软件。 笔记本电脑：笔记本内存要求1G以上，硬盘120G以上，CPU 1.5Ghz以上，操作系统为WINDOWS XP SP2 GPS:BU-353 usb接口 1.5 测试范围 1.5.1 测试区域要求, 测试区域包含存在中国移动LTE网络站点覆盖的区域。
一、上站勘察 1、天面勘察：拍摄天线安装（天线标签）和360度环境的照片（从0度开始， 每45度一张共8张）。天线特写、覆盖方向，塔桅全景、入口等一共21张。 2、参数核查：检查经纬度、天线方向角、天线下倾角、天线挂高是否与规划 数据相符，检查覆盖方向是否有阻挡。 二、CQT测试 定点功能性测试主要用于核查以下业务是否正常： 1)PING时延 2)TCP下载 3)TCP上传 1、Ping时延过大。 1、小区间干扰较大，需更换一个SINR较好的地点重新测试 2、驻留到了3G，注意监控UE情况 3、PING服务器存在上传下载。 2、语音测试 1、W、LTE邻区已经添加（后台），现场测试无法回落应向后台确认邻区添 加情况 2、测试过程中要注意测试窗口，防止有呼叫完成后有驻留3G情况的发生。 2、RSRP、SINR值不高 1、距离小区天线距离过远，没有正对着天线等。 2、首先关闭周边可能影响主服小区的信号，观察SINR变化情况，排除 属于网内PCI干扰情况。
2、基站存在告警等硬件故障。 3、小区发射功率过低。 3、RSRP、SINR值高但是速率不高 1、服务器问题，开两个FileZilla服务器同时下载。 2、FTP软件问题，建议大家做下载业务时，选择500M以上的单个文 件，同时注意线程一定要设置为10个线程。 在平时测试时养成良好的习惯，在自己电脑中创建好相应的上传、下载文件夹，不要把下载得到的文件再用于上传，这个操作很容易覆盖大文件！！ 3、查看调度次数，通知后台配合灌包，检查传输有无问题。 4、让后台查询有多少用户数，看是否由于用户数过多导致速率不达标。 实在不行，放大招，各种重启。 三、DT测试 DT测试主要用于核查： 1)覆盖是否正常 2)是否存在扇区接反 3)切换是否正常
lte单站验证报告总结 lte单站验证报告总结 TD-LTE单站验证报告 TD-LTE宏站单站验证报告东新北路 1、验证人员及终端信息 2、基站信息描述 3、规划复勘信息 所有信息均符合规划要求。备注:具体复勘结果数据作为附件， 如下 4、基站参数验证 5、小区参数验证 6、功能验证 单站验证统计表: Microsoft Office Excel Chart 7、覆盖效果图 RSRP覆盖图: SINR覆盖图: PCI覆盖图: 8、主要优化措施 无 9、总结 1)性能情况:根据单站验证数据统 计，平均下载和上载速率均达到预期。 2)覆盖情况:根据单站验证数据统计，覆盖达到预期目标，各项RSRP和SINR 的指标正常。
该站点通过单站验证。 10、遗留问题 篇二:LTE单站验证常见问题 一、上站勘察 1、天面勘察:拍摄天线安装(天线标签)和360度环境的照片(从0度开始，每45度一张共8张)。天线特写、覆盖方向，塔桅全景、入口等一共21张。 2、参数核查:检查经纬度、天线方向角、天线下倾角、天线挂高是否与规划数据相符，检查覆盖方向是否有阻挡。 二、CQT测试 定点功能性测试主要用于核查以下业务是否正常: 1) PING时延 2) TCP下载 3) TCP上传 1、Ping时延过大。 1、小区间干扰较大，需更换一个SINR较好的地点重新测试 2、驻留到了3G，注意监控UE情况 3、PING服务器存在上传下载。 2、语音测试 1、W、LTE邻区已经添加(后台)，现场测试无法回落应向后台确认邻区添加情况 2、测试过程中要注意测试窗口，防止有呼叫完成后有驻留3G情况的发生。 2、RSRP、SINR值不高 1、距离小区天线距离过远，没有正对着天线等。
XX移动建设部TD-LTE 新站技术验收标准与指导规范 (华为分册)
目录 1概述........................................................................................................ 错误!未定义书签。 2初始数据配置 ......................................................................................... 错误!未定义书签。 3单站验证................................................................................................. 错误!未定义书签。 TDL单站业务验证规定动作 ......................................................... 错误!未定义书签。 单站验证流程和方法..................................................................... 错误!未定义书签。 OMC告警检查和处理......................................................... 错误!未定义书签。 基站天馈基础信息验证 ....................................................... 错误!未定义书签。 业务性能验证...................................................................... 错误!未定义书签。 验证输出 ............................................................................. 错误!未定义书签。 单站验收标准................................................................................ 错误!未定义书签。 异厂家异系统参数设置规范.......................................................... 错误!未定义书签。 4簇优化 .................................................................................................... 错误!未定义书签。 簇优化的测试内容和方法 ............................................................. 错误!未定义书签。 覆盖率................................................................................. 错误!未定义书签。 RRC连接成功率................................................................. 错误!未定义书签。 掉话率................................................................................. 错误!未定义书签。 HANDOVER成功率 ........................................................... 错误!未定义书签。 业务整合性 ......................................................................... 错误!未定义书签。 簇优化验收标准............................................................................ 错误!未定义书签。 簇优化问题分析............................................................................ 错误!未定义书签。 单小区覆盖分析 .................................................................. 错误!未定义书签。 弱覆盖优化（RSRP）分析................................................. 错误!未定义书签。 SINR优化分析 ................................................................... 错误!未定义书签。 重叠覆盖优化分析............................................................... 错误!未定义书签。 导频污染优化分析............................................................... 错误!未定义书签。 切换分析 ............................................................................. 错误!未定义书签。
1. 概述 单站验证是网络优化的基础性工作，其目的是保证站点各个小区的基本功能（接入、PING、FTP上传下载业务等）和信号覆盖正常，保证安装、参数配置等与规划方案一致，将有可能影响到后期优化的问题在前期解决，另外还可以熟悉优化区域内的站点位置、无线环境等信息，获取实际基础资料，为更高层次的优化打下良好基础。 单站验证主要完成下列任务： ◆检查天线方向角、下倾角、挂高、安装位置，使用路测方式检查是否有 天馈连接问题； ◆基站经纬度确认； ◆建站覆盖目标验证（是否达到规划前预期效果）； ◆空闲模式下参数配置检查（PCI等），基站信号覆盖检查（RSRP和 SINR）； ◆基站基本功能检查（切换、PING、FTP上传下载） ◆确认站点方位角、倾角、抱杆安装位置等是否与基站设计一致。 单站验证的流程应严格按照本指导书的要求进行，在每个基站验证结束后，按照规定输出相应结果和报告。
图 1 单站验证流程图 单站优化包括测试前准备、验证测试、问题分析处理、单站验证报告输出四部分。如果测试过程或结果显示有明显问题，需要把这些问题记录在《单站验证问题记录表》中，并给出问题分析，硬件安装问题并交由工程安装团队解决，功能性问题由eNodeB工程师配合解决，等问题解决后再次进行验证测试，直到测试过程以及结果分析没有发现明显问题，才能依据测试结果输出《单站验证报告》。
3.1 从eNodeB工程师获得配置数据 1.基站状态，包括站点是否存在硬件告警、传输告警、驻波告警、闭锁等 情况，license是否完整，小区是否激活。注意，必须保证基站所有状态 正常才开始测试工作，避免不必要的重复工作。 2.eNodeB配置数据，包括基站各种配置数据如eNodeB ID、Cell ID、频 点、PCI等。 3.2 测试工程师准备工作 1.整理工参表：可从设计院或客户获得基站设计信息，如基站名、基站地 址、经纬度、天线高度、方向角、下倾角（包括机械及电子下倾角）、 天线类型、天线挂高、规划的小区数据（如eNodeB ID、Cell ID、PCI、 邻区）等； 2.向客户或工程安装人员了解站点情况（联系人、上站条件如钥匙等、基 站地址、环境）、天线安装情况； 3.选择合适的测试路线：尽量经过待测基站的覆盖区域，跑全基站周围所 有主要街道。具体要求请参考5.3.3节中关于测试范围的说明； 4.测试设备的检查：测试前必须对所有测试设备进行检查，避免因为设备 问题导致测试过程中出现故障和测试结果不准确，影响测试进度。检查 的设备包括：车辆、电源、测试终端是否齐备、测试电脑、路测软件、 USB连接数据线是否正常、GPS（含手持GPS）、USB Hub、SIM卡费用和 权限、电源插座、指北针、纸质地图、记事本、坡度计（可选，用于测 量天线机械倾角）。 3.3 测试电脑设置 为了不引入不可预测的时延，下载/上传的文件应放在测试网络内部（Application Server），以得到更适合验证 TD-LTE 无线性能的数据。 1.Ping 的具体设置：按照 Windows 默认值进行，ping 的时间间隔为 1s。 2.速率统计：L3 速率统一采用DuMeter 软件（利用其 StopWatch 统计平 均速率）进行统计，并应确认选择端口为 LTE 终端。
制作：马黎明
1、LTE路测概述 单站验证是网络优化的基础性工作，其目的是保证站点各个小区的基本功能（接入、语音、数据业务等）和信号覆盖正常，与规划方案一致。还需要熟悉优化区域内的站点位置、无线环境等信息，获取实际基础资料，解决无法接入、弱覆盖、小区接反等问题，为更高层次的优化打下良好基础。 2、单站验证主要任务 ★检查天线方向角、下倾角、挂高、抱杆安装位置等是否与基站设计一致，使用路测方式检查是否有天馈连接问题。 ★基站经纬度确认。 ★建站覆盖目标验证（是否达到规划前预期效果）。 ★后台参数配置检查（临区添加、重选参数等），前台参数配置检查（PCI等），基站信号覆盖检查（RSRP和SINR）。 ★基站基本功能检查（切换、PING、FTP上传下载）。3、单站验证基本流程 单站验证的流程应严格按照本指导书的要求进行，在每个基站验证结束后，按照规定输出相应结果和报告。 单站优化包括测试前准备、验证测试、问题分析处理、单站验证报告输出四部分。如果测试过程或结果显示有明显问题，需要记录后并给出问题分析，硬件安装问题并交由督导团队解决，功能性问题由
后台工程师配合解决，问题解决后再次进行验证测试。直到测试结果符合技术要求，才能依据测试结果输出《单站验证报告》。 4、单站验证前准备工作 4.1从eNodeB工程师获得配置数据 （1）基站状态：包括站点是否存在硬件告警、传输告警、驻波告警、闭锁等情况。注意，如有时间最好能查看一下UE信息和站点底噪，必须保证基站所有状态正常才开始测试工作，避免不必要的重复工作。 （2）现网工参：包括基站名、基站地址、经纬度、小区状态、方向角、下倾角（包括机械及电子下倾角）、天线类型、天线挂高、规划的小区数据（如eNodeB ID、Cell ID、PCI、邻区）等。 4.2项目部工作安排 （1）每天注意接收工程网优负责人邮件，仔细了解第二天的工作安排，根据安排站点规划第二天的工作。 （2）提前将预测试站点导入地图软件或mapinfo等，了解站点位置和测试路线，预估好明日行驶线路和测试先后顺序，有条理的安排工作，提高效率。 （3）同时要提前与司机沟通，了解路况和天气情况，尤其雨雪天气要考虑出车安全。
LTE单站验证最新测试规范及测试方法测试项目及方法 1)单站验收测试方法 1.Ping业务 测试项目CQT PING测试 测试内容PING包成功率及PING包时延测试 测试条件 1. UE、测试小区、业务服务器正常工作； 2. 测试终端为Cat3或Cat4；设置为自由多模状态 （LTE/WCDMA/GSM,即不将终端锁定在某一个制式上）； 3. 天线配置：上行SIMO 模式；下行自适应MIMO 模式 4. 测试区域：选择一个主测小区，在该小区内进行测试 5. 在室外选择好点（RS_RSRP>-90dBm且RS_SINR >20dB）进行测试 1.连接并开启GPS； 测试方法 1.测试终端接入LTE系统，发起32Bytes包，连续ping 100次；存 储测试LOG。 测试指标Ping时延（32Byte）、成功率 测试方法：设置为自由多模状态（LTE/WCDMA/GSM）,正常记录Log，不要用鼎利自带Ping测试脚本，采用DOS ping方式。具体方式为：运行DOS，输入命令：ping –n 100 会自动做Ping（32byte）业务，完成后，DOS会统计Ping业务结果，截图，停止记录log，Ping业务完成。(最好将ENBID调至前窗口)如下图： 2.CQT好点下载业务 测试项目CQT好点下载 测试内容测试单用户下行速率（Cat3或Cat4终端）
测试条件 1. UE、测试小区、业务服务器正常工作； 2. 测试终端为Cat3或Cat4；设置为自由多模状态（LTE/WCDMA/GSM）； 3. 天线配置：上行SIMO 模式；下行自适应MIMO 模式 4. 测试区域：选择一个主测小区，在该小区内进行测试 5. 在室外选择好点（RS_RSRP>-90dBm且RS_SINR >20dB）进行测试 6. 连接并开启GPS； 测试方法1.测试UE接入LTE系统建立QCI=8的Non GBR承载（或采用厂家 默认值测试），同时发起BE类的FTP下载并保持90秒；连接 时长限制为10秒； 2.断开数据连接，间隔25秒（确保期间UE进入IDLE态，但不推 荐进行主动的脱网操作），然后执行步骤1； 3.重复1-2步骤3次，确保每次记录完整的信令过程。 测试指标下行峰值速率、下行平均速率、数据业务接入时延（取3次接入时延的均值） 测试方法：CQT下载业务与之前测试基本相同，切记选取好点，待数据业务稳定后，连续测试速率达标即可截图，记录下行峰值速率和平均速率。 截图如下： 鼎利软件下载脚本设置如下：
LTE单站验证最新测试规及测试方法测试项目及方法 1)单站验收测试方法 1.Ping业务 测试项目CQT PING测试 测试容PING包成功率及PING包时延测试 测试条件1. UE、测试小区、业务服务器正常工作； 2. 测试终端为Cat3或Cat4；设置为自由多模状态（LTE/WCDMA/GSM,即不将终端锁定在某一个制式上）； 3. 天线配置：上行SIMO 模式；下行自适应MIMO 模式 4. 测试区域：选择一个主测小区，在该小区进行测试 5. 在室外选择好点（RS_RSRP>-90dBm且RS_SINR >20dB）进行测试 1.连接并开启GPS； 测试方法1.测试终端接入LTE系统，发起32Bytes包，连续ping 100次； 存储测试LOG。 测试指标Ping时延（32Byte）、成功率 测试方法：设置为自由多模状态（LTE/WCDMA/GSM）,正常记录Log，不要用鼎利自带Ping测试脚本，采用DOS ping方式。具体方式为：运行DOS，输入命令：ping 192.168.0.2 –n 100 会自动做Ping（32byte）业务，完成后，DOS会统计Ping业务结果，截图，停止记录log，Ping业务完成。(最好将ENBID调至前窗口)如下图：
2.CQT好点下载业务 测试项目CQT好点下载 测试容测试单用户下行速率（Cat3或Cat4终端） 测试条件1. UE、测试小区、业务服务器正常工作； 2. 测试终端为Cat3或Cat4；设置为自由多模状态（LTE/WCDMA/GSM）； 3. 天线配置：上行SIMO 模式；下行自适应MIMO 模式 4. 测试区域：选择一个主测小区，在该小区进行测试 5. 在室外选择好点（RS_RSRP>-90dBm且RS_SINR >20dB）进行测试 6. 连接并开启GPS； 测试方法1.测试UE接入LTE系统建立QCI=8的Non GBR承载（或采用厂 家默认值测试），同时发起BE类的FTP下载并保持90秒；连 接时长限制为10秒； 2.断开数据连接，间隔25秒（确保期间UE进入IDLE态，但不推 荐进行主动的脱网操作），然后执行步骤1； 3.重复1-2步骤3次，确保每次记录完整的信令过程。 测试指标下行峰值速率、下行平均速率、数据业务接入时延（取3次接入时延的均值） 测试方法：CQT下载业务与之前测试基本相同，切记选取好点，待数据业务稳定后，连续测试速率达标即可截图，记录下行峰值速率和平均速率。 截图如下： 鼎利软件下载脚本设置如下：

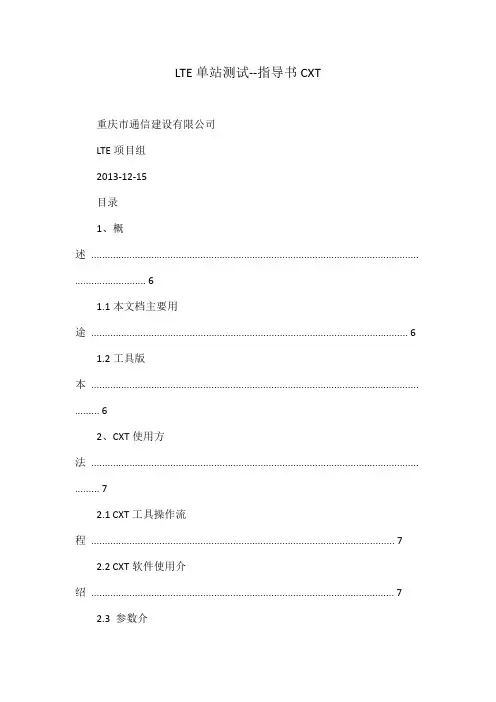

重庆市通信建设有限公司 LTE项目组 2013-12-15
目录 1、概述 (6) 1.1本文档主要用途 (6) 1.2工具版本 (6) 2、CXT使用方法 (7) 2.1 CXT工具操作流程 (7) 2.2 CXT软件使用介绍 (7) 2.3 参数介绍 (30) 2.3.1无线参数介绍.......................................................................... 错误！未定义书签。 2.3.2服务与邻扇区参数介绍 (34) 2.3.3天线测量介绍.......................................................................... 错误！未定义书签。 2.3.4 MIMO参数介绍........................................................................ 错误！未定义书签。 2.3.5 DL MCS参数介绍 (34)
2.3.6 BLER参数介绍 (37) 2.3.7吞吐量参数介绍 (38) 2.3.8混合自动重传请求参数介绍................................................. 错误！未定义书签。 2.3.9终端状态参数介绍 (39) 3、单站测试内容 (40) 3.1 Ping时延 (40) 3.1.1操作要求 (40) 3.1.2涉及命令及操作指导 (41) 3.1.3CXT软件操作指导、.............................................................. 错误！未定义书签。 3.1.4定点考核值 (42) 3.1.5 Ping测试模板........................................................................ 错误！未定义书签。 3.2 Attach/Detach (42) 3.2.1测试目的 (42) 3.2.2CXT软件操作指导、 (42) 3.2.3 Attach/Detach测试模板.................................................... 错误！未定义书签。

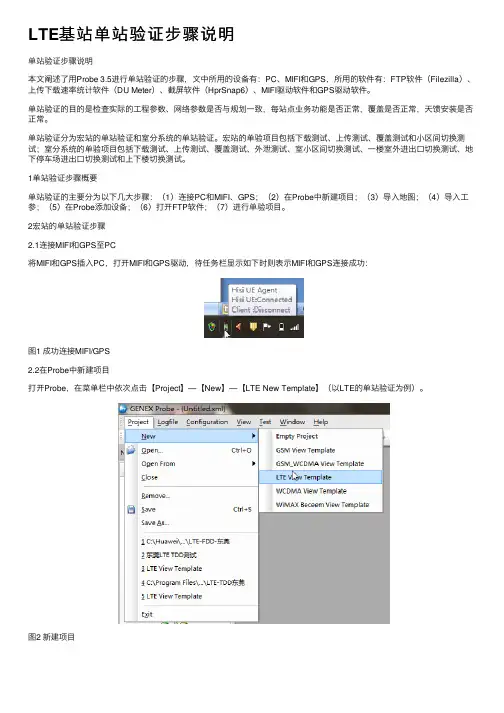

单站验证步骤说明 本文阐述了用Probe 3.5进行单站验证的步骤，文中所用的设备有：PC、MIFI和GPS，所用的软件有：FTP软件（Filezilla）、上传下载速率统计软件（DU Meter）、截屏软件（HprSnap6）、MIFI驱动软件和GPS驱动软件。 单站验证的目的是检查实际的工程参数、网络参数是否与规划一致，每站点业务功能是否正常，覆盖是否正常，天馈安装是否正常。 单站验证分为宏站的单站验证和室分系统的单站验证。宏站的单验项目包括下载测试、上传测试、覆盖测试和小区间切换测试；室分系统的单验项目包括下载测试、上传测试、覆盖测试、外泄测试、室内小区间切换测试、一楼室内外进出口切换测试、地下停车场进出口切换测试和上下楼切换测试。 1 单站验证步骤概要 单站验证的主要分为以下几大步骤：（1）连接PC和MIFI、GPS；（2）在Probe中新建项目；（3）导入地图；（4）导入工参；（5）在Probe添加设备；（6）打开FTP软件；（7）进行单验项目。 2 宏站的单站验证步骤 2.1 连接MIFI和GPS至PC 将MIFI和GPS插入PC，打开MIFI和GPS驱动，待任务栏显示如下时则表示MIFI和GPS 连接成功： 图1 成功连接MIFI/GPS
2.2 在Probe中新建项目 打开Probe，在菜单栏中依次点击【Project】—【New】—【LTE New Template】（以LTE的单站验证为例）。 图2 新建项目 图3 Probe主窗口
2.3 导入地图 在工具栏中，点击【地球图标】，弹出地图窗口，再点击地图窗口中的【文件夹图标】，选择需要导入的地图，点击【打开】 图4导入地图：点击地球图标 图5 导入地图：点击文件夹图标 图6 导入地图：选择地图
Nokia Siemens Networks Managed Services LTE单站验证指导书
目录 1.概述 (5) 2.单站验证工作流程 (6) 3.单站验证前准备工作 (8) 3.1从eNodeB工程师获得配置数据 (8) 3.2测试工程师准备工作 (8) 4.测试工具 (9) 5.测试内容与方法 (10) 5.1基础信息和配置数据验证 (10) 5.2定点功能性测试 (11) 5.2.1测试目的 (11) 5.2.2测试LOG命名规范 (11) 5.2.3测试方法 (11) 5.3DT测试 (11) 5.3.1测试目的 (11) 5.3.2测试LOG命名规范 (12) 5.3.3测试方法 (12) 6.评判标准 (13) 7.常见问题 (14) 7.1天馈接反或光纤接反 (14) 7.2智能天线端口和8通道RRU对应关系 (16) 7.3天线安装问题 (16) 7.3.1案例一：天线方位角与规划不一致 (16) 7.3.2案例二：天线打向遮挡物 (17) 7.3.3邻区漏配（待截图） ......................................................... 错误!未定义书签。 7.3.4PING时延过大 (18) 7.3.5TCP窗口问题导致速率过低（待截图） (18)
表目录 表 1 单站验证问题记录表 (7) 表 2 单站验证测试工具列表 (9) 表 3 基础信息和配置数据采集表 (10) 表 4 单站验证评判标准 (13)
图目录 图 1 单站验证流程图 (6) 图 2 天馈接反实例 (14) 图 3 馈线接反示例图 (15) 图 4 光纤接反示例图 (15) 图 5 路侧图显示信号覆盖与天线不符 (16) 图 6 问题站点天线照片 (17) 图 7 错误小区天线示例图 (17)
LTE单站验证最新测试规范及测试方法 测试项目及方法 1)单站验收测试方法 1.Ping业务 测试方法：设置为自由多模状态（LTE/WCDMA/GSM）,正常记录Log，不要用鼎利自带Ping测试脚本，采用DOS ping方式。具体方式为：运行DOS，输入命令：ping 192.168.0.2 –n 100 会自动做Ping（32byte）业务，完成后，DOS会统计Ping业务结果，截图，停止记录log，Ping业务完成。(最好将ENBID调至前窗口)如下图： 2.CQT好点下载业务
测试方法：CQT下载业务与之前测试基本相同，切记选取好点，待数据业务稳定后，连续测试速率达标即可截图，记录下行峰值速率和平均速率。 截图如下： 鼎利软件下载脚本设置如下：
循环次数设置为：3；下载时间设置为：90；空闲间隔，失败间隔设置为：25 先记录log，开始任务后，等软件自动执行完3次下载后，自动停止任务，再停止log。 切记线程数为：10 3.CQT好点上传业务
测试方法：CQT上传业务与之前测试基本相同，切记选取好点，待数据业务稳定后，连续测试速率达标即可截图，记录上行峰值速率和平均速率。 截图如下： 鼎利软件上传脚本设置如下：
循环次数设置为：1；下载时间设置为：90；空闲间隔，失败间隔设置为：25 先记录log，开始任务后，等软件自动执行完1次上传后，自动停止任务，再停止log。 切记线程数为：10 4.CQTCSFB测试
测试方法：目前每人配备两台手机，正常记录Log，测试过程中，通话时长与间隔时长按要求设置，切记要接通，然后正常挂机，进行下一次呼叫。记录CSFB 呼叫成功率及CSFB接入时延。脚本配置截图如下； 注意各个时长以及循环次数的设置。 5.DT切换测试
合肥联通LTE单站验证注意事项 1.单站验证流程注意事项 我们外场工程师拿到站点不能盲目的测试，一定要按照工作规范与要求进行验证，避免无效测试影响工作进度及质量，根据经验可按如下步骤进行： 1、测试前晚在MAPINFO/Google地图上找到第二天测试站点，大致获取该站点的位置，查 询工程参数表了解要验证站点的基本信息，做到心中有数； 2、测试出发前需与后台沟通确认站点状态是否正常； 3、到站点后，首先进行基站的信息采集，经纬度、方向角、基站类型、站高，采集好后准 确记录，如有偏差需记录到单验问题跟踪表内并发给相关负责人； 4、测试时需将与测试无关的软件全部关闭，测试完保存好LOG。DT测试时测试路线一定要 全，站点周边能通行的道路均需遍历。 5、当日测试结束后需及时反馈单验问题跟踪表，并尽快输出单验报告。 2.LOG命名规范及测试方法 测试时间+任务名称+区域或基站名，如下： 20141223+单验上传+渭南蒲城东陈电厂-HLH-WNBO528TL 3.测试过程中常见问题及处理方法 单站验证测试时，首先确保自己严格按照测试规范及流程进行，异常情况发生时需自己
排查一下是什么原因（调度不足、服务器、测试卡、MIFI、电脑等问题），然后再重新再选点测试。如果还是存在问题，及时联系后台查看用户数、上行干扰、驻波等。了解简单的LTE处理故障的方法，有助于我们提高对LTE处理问题的能力 3.1C QT数据业务 CQT测试时必须满足好点条件：RSRP>-90dBm，SINR>20dB 1)速率不达标 MCS不足情况 CQT速率正常达标时，编码方式基本上都是64QAM，且其阶数一般都在27/28,越大越好，从下面两张图可看出，速率低时64QAM比例在88%，其阶数在20-24之间。这个跟CQI 之间有直接的关系，说明选取的测试点无线环境质量差（干扰、SINR值低等），需重新选好点测试。
. XX移动建设部TD-LTE 新站技术验收标准与指导规(华为分册) 文档Word . 目录 1 概述 (1) 初始数据配置 (12) 单站验证.3 (1)
3.1 TDL单站业务验证规定动作 (2) 单站验证流程和方法............................................................................................................................3 3.2 3.2.1 OMC告警检查和处理 (3) 3.2.2 基站天馈基础信息验证 (6) 3.2.3 业务性能验证 (6) 3.2.4 验证输出 (8) 3.3 单站验收标准 (8) 异厂家异系统参数设置规3.4 (9) 簇优化 4 (9) 4.1 簇优化的测试容和方法 (10) 4.1.1 覆盖率 (10) 4.1.2 RRC连接成功率 (13) 4.1.3 掉话率 (14) 4.1.4 HANDOVER成功率 (15) 4.1.5 业务整合性 (16) 4.2 簇优化验收标准 (17) 簇优化问题分析4.3 (18) 4.3.1 单小区覆盖分析 .................................................................................... 错误!未定义书签。 4.3.2 弱覆盖优化（RSRP）分析 (18) 4.3.3 SINR优化分析 (19) 4.3.4 重叠覆盖优化分析 (20) 4.3.5 导频污染优化分析 (20) 文档Word . 4.3.6 切换分析 (21) 4.3.7 RRC重建分析 (22) 4.3.8 下载速率分析（流量分析） (23) 4.4 优化典型案例 ..................................................................................................... 错误!未定义书签。 4.4.1 未接通 ....................................................................................................... 错误!未定义书签。 4.4.2 掉话 ........................................................................................................... 错误!未定义书签。 4.4.3 切换异常 .................................................................................................. 错误!未定义书签。 4.4.4 时延优化 .................................................................................................. 错误!未定义书签。 4.4.5 干扰 ........................................................................................................... 错误!未定义书签。 4.4.6 速率异常 .................................................................................................. 错误!未定义书签。 4.5 网优优化参数 (25) 簇优化报告模版 (26) 4.6 核心网数据配置规 (265) 5.1 CSFB参数 (26)
