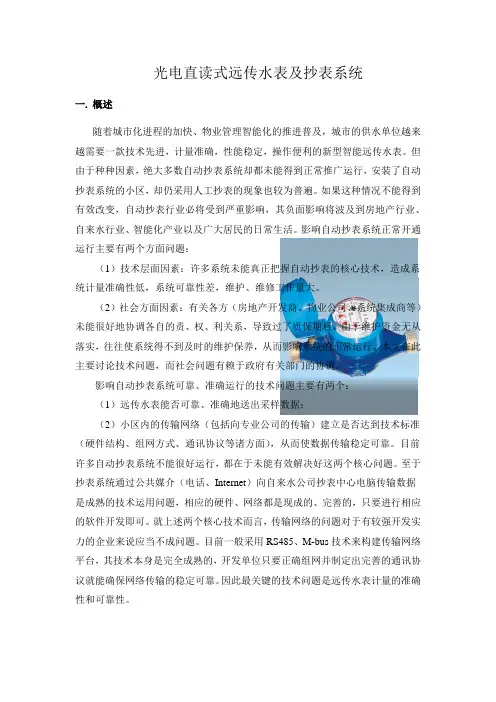

光电直读式远传水表及抄表系统
一. 概述
随着城市化进程的加快、物业管理智能化的推进普及，城市的供水单位越来越需要一款技术先进，计量准确，性能稳定，操作便利的新型智能远传水表。但由于种种因素，绝大多数自动抄表系统却都未能得到正常推广运行，安装了自动抄表系统的小区，却仍采用人工抄表的现象也较为普遍。如果这种情况不能得到有效改变，自动抄表行业必将受到严重影响，其负面影响将波及到房地产行业、自来水行业、智能化产业以及广大居民的日常生活。影响自动抄表系统正常开通运行主要有两个方面问题：
（1）技术层面因素：许多系统未能真正把握自动抄表的核心技术，造成系统计量准确性低，系统可靠性差，维护、维修工作量大。
（2）社会方面因素：有关各方（房地产开发商、物业公司、系统集成商等）未能很好地协调各自的责、权、利关系，导致过了质保期后，由于维护资金无从落实，往往使系统得不到及时的维护保养，从而影响系统的正常运行。本文在此主要讨论技术问题，而社会问题有赖于政府有关部门的协调。
影响自动抄表系统可靠、准确运行的技术问题主要有两个：
（1）远传水表能否可靠、准确地送出采样数据；
（2）小区内的传输网络（包括向专业公司的传输）建立是否达到技术标准（硬件结构、组网方式、通讯协议等诸方面），从而使数据传输稳定可靠。目前许多自动抄表系统不能很好运行，都在于未能有效解决好这两个核心问题。至于抄表系统通过公共媒介（电话、Internet）向自来水公司抄表中心电脑传输数据是成熟的技术运用问题，相应的硬件、网络都是现成的、完善的，只要进行相应的软件开发即可。就上述两个核心技术而言，传输网络的问题对于有较强开发实力的企业来说应当不成问题。目前一般采用RS485、M-bus技术来构建传输网络平台，其技术本身是完全成熟的，开发单位只要正确组网并制定出完善的通讯协议就能确保网络传输的稳定可靠。因此最关键的技术问题是远传水表计量的准确性和可靠性。
市场上常见的远传水表大部分是有源表。有源表，就是指其工作时，必须一直供电，包括早期的“单、双干簧管表”和现在的“霍尔元件表” 。从实际的运行的情况来看，有源表不尽如人意，存在两大问题：一、必须不间断供电，当电源断电时间过长或信号线路需要维修时，远传读数部分停止计量，机械读数照常运转。因此恢复供电或维修完毕后需重读水表的机械读数，再对远传部分重新设置底数。二、运行中会产生累积误差，水表机械读数与电子读数不完全一致，总存在一定误差。尤其是“单、双干簧管表”因为临界点颤动误发信号无法克服，误差非常大。这些问题如果不能得到妥善解决，有源表在市场上难以成为主流产品，面临淘汰。针对无源表的难以克服的缺陷，人们将研究目光投向无源表。直读式远传水表，其最大特点是平时不需要电源，只有在抄表的瞬间才需要电源，摆脱了有源表（脉冲计数远传水表）离开电源便无法工作的难题，并且使水表机械读数与电子读数完全一致。
二．直读式远传水表系统的特点
1.依据主要标准
ISO国际标准化组织有关标准
IEEE美国电气电子工程师协会有关标准
ICE国际电工委员会有关标准
GB/T 50311-2000 《建筑与建筑群综合布线系统工程设计规范》Q/02 QJC001-2002《直读式自动抄表系统企业标准》
DL/T 698-1999《低压电力用户集中抄表系统技术条件》
DL/T645 《多功能电能表通讯规约》
《电能量远动终端技术条件》（1998.8征求意见稿）
GB/T13729-92 《远动终端通用技术条件》
GB/2423-92 《电工电子产品基本环境试验规程》
GB/T《工业过程测量和控制装置的电磁兼容性》
GB/T 778.1~3-1996 《冷水水表》
JJG162-1985《水表及其试验装置检定规程》
《住宅厨房卫生间三表计量出户智能系统装置》
《城市公用系统自动化工程技术规范》
2灵活抄表方案选择：
1.包括集中抄表和自动抄表两种模式；
2.现场网络采用RS485总线/M-BUS；
3.与主站通讯采用GPRS/CDMA、宽带、电话拨号等多种方式。
3直读式远传水表优势特点：
3.1抄表的准确性
直接读取表计的“窗口值”，减少了累计脉冲换算的故障点，没有累计误差；直读表计电子部分与表内的计数器等装置没有机械接触，不受抖动影响而引起误差；抄表时瞬时读取数据，不受电磁干扰影响。因此抄表数据准确、可靠。
3.2抄表的方便性
直接读取表计的“窗口值”，不需设置表底数，表常数等各种参数，无需存储数据，操作方便实用。
3.3低功耗“省能”
电子采样器件只在抄表时由中继器提供工作电源，内部不设电源，平时不工作，不耗电，功耗大大降低。
3.4防雷电等安全性能
由于表内的电子部分平时不工作，与外界隔绝，不受外界电磁干扰，也不对其他弱电系统产生干扰，大大提高了防雷的性能和阻绝了电磁干扰。
3.5系统使用寿命长
由于直读表计不需要长期工作，避免了在运行过程中受到各种干扰的伤害（如雷电、静电等），实时抄表时瞬时工作，从而大大延长了抄表系统的使用寿命。
3.6系统工程安装简单方便和维护量少、费用低
采用总线方式，布线简单方便；直读式抄表系统无读数误差，主要维护通信线路，省时省力；系统不需要长期供电，不需要备用电池，不工作时不耗电，因此维护量少、费用低。
3.7 系统的开放性
采用完全开放的设计思想，充分考虑了与其他各种系统的兼容性。
三．直读式远传水表工作原理和系统组网方式
3.1 直读式远传水表工作原理
采用字轮刻度识别技术。光电直读计数器编码智能水表其特点为透射式光电转换直读水表，读取抄表瞬间计数器字轮位置状态，采用光电编码器原理，将每个字轮作为一个码盘，五个红外接收管感应字轮上的透光槽射过来的红外光而引起的电平变化组成一组五位数码，译码后远传至系统计算机在抄表界面上显示与水表窗口示值相同的数字。
表1 传感器输入电压状态组合与水表显示数字间的对应关系
010011001000011
10001
9m 31m 3
2m 30m 3
3.2 直读式远传水表组网方式 系统连接采用RS485或者M-BUS 总线方式，各用户水表并接在总线上，每一只水表均有自己的身份地址，在网上任意一点都可抄读水表数据；配置灵活，
可以在总线上任意点断开、添加水表，无重新布线的不便；由于采用外部总线供电方式，联网简单，只需四根线（两根数据线，两根电源线）即可实现所有水表的联网；该系统具有超强的联网能力，每一级子网可联网256个节点，便于整个小区及城市水网的自动抄收，可组成百万户以上的大网；区域集中管理，提供电话网、宽带网、无线传输多种通讯方式，实现远距离传输。这里有必要介绍一下区域集中器（简称集中器），它是智能抄表网络系统的数据集中单元，是电话抄表的主要设备，安装集中器后的现场，不必安装本地电脑主机和系统软件。集中器自动应答拨入的电话，接收从电话线路上传来的抄表指令，完成对区域内节点和表的操作。集中器同时还具有定时自动抄表功能，可设置每月某日自动抄表，抄表后的数据保存在集中器中，供电话抄表时主机读取。电话抄表既可读取集中器自动抄表已保存的数据（抄表时间较短，一般在一分钟以内）；也可令集中器重新操作节点和表单元，提取表单元的最新抄表数据（抄表时间较长，视区域内表单元的数目，从几秒钟到几十分钟不等）。主控机既可通过RS232，也可通过modem拨号方式读取集中器的数据。在使用之前，应正确地配置。其配置信息包括：
（1）选择RS232或MODEM方式；
（2）选择实际通讯所用的通讯端口；
（3）选择MODEM抄表模式时，应输入所拨对方正确的电话号码；
（4）[写编号信息]：将建立好的抄表档案信息（如各节点编号以及其对应的各总线表编号）写入区域集中器中。
（5）[刷设备时钟]：将当前本机的时钟信息写入区域集中器中。
（6）[写定时抄表]：设定[定时抄表]的具体日期、时间，即可按照设定的时间自动完成定时抄表，抄表后的数据保存在区域集中器中，共主控机随时读取。数据集中器可连接和处理64只水表数据。如扩展可处理256只水表数据。
3.3光电直读表系统结构示意图：
系统组网图
MODBUS/RS485远传水表说明书 （RTU模式） MODBUS/RS485远传水表简介 主要用途 与相关抄表管理系统配套可读取远传水表精确用量，实现水流量的远程监控。 主要特点： 1. 传感技术先进，信号转换精准。 ●远传水表采用目前业内处于绝对领先地位的“无源双控开关”传感技术（开关寿命1亿次），有效克 服困扰业界多年的“水锤”冲击误发信号问题，确保水表机械数据转换电子信号输出100%精确无误。 2. 分体设计，节约成本，专业制造工艺。 ●电子部分与基表部分分体设计，不改变基表成熟结构，装配工艺简单，在基表（水表）达到国家6 年强制报废年限时，电子传感部分仍可二次使用，为用户节约成本。 ●高品质组件，工艺结构合理，专业化制造，密闭防水，适应各种复杂工作环境。 主要性能参数 电池电压：3.6V； 外部输入电压：9 V； 工作电流：3mA； 静态电流：小于5μA； 开关滤波时间：500ms； 通讯方式：RS485； 通讯协议：MODBUS(RTU模式)； 波特率：9600bps； 校验：无校验； 数据位：8位； 停止位：1位。 MODBUS计数模块通讯协议（RTU模式） 一、通讯设置 1. 波特率：9600 2. 校验：无校验 3. 数据位：8 4. 停止位：1 modbus协议 1、读操作（03H） 地址功能码第一个寄存 器高位地址 第一个寄存 器低位地址 寄存器数量的 高位 寄存器数量 低位 CRC校 验低位 CRC校 验高位 XX 03 XX XX XX XX XX XX
2、读操作回复（03H） 地址功能码字节数数据高字节……数据低字节CRC校 验低位 CRC校 验高位 XX 03 XX XX ……XX XX XX 3、写操作（06H） 地址功能码第一个寄存器 高位地址 第一个寄存 器低位地址 数据高字节数据低字节 CRC校 验低位 CRC校 验高位 XX 06 XX XX XX XX XX XX 4、写操作回复（06H） 地址功能码第一个寄存器 高位地址 第一个寄存 器低位地址 数据高字节数据低字节 CRC校 验低位 CRC校 验高位 XX 06 XX XX XX XX XX XX 5、写操作（10H） 地址功 能 码 第一个寄 存器高位 地址 第一个寄 存器低位 地址 寄存器 的数量 的高位 寄存器 的数量 的低位 字节 数 数据 高字 节 … 数据 低字 节 CRC 校验 低位 CRC 校验 高位 XX 10 XX XX XX XX XX XX …XX XX XX 6、写操作回复（10H） 地址功能码第一个寄存器 高位地址 第一个寄存 器低位地址 寄存器的数 量的高位 寄存器的数 量的低位 CRC校 验低位 CRC校 验高位 XX 10 XX XX XX XX XX XX 7、异常码 地址功能码异常码CRC校验低位CRC校验高位 XX XX (注3) 01H 非法功能 02H 非法数据地址 03H 非法数据值 XX XX 注3 ： 异常码是正常功能码的最高位加1，如读操作03H的异常功能码为83H，写单个字06H的异常功能码为86H，写多个字的10H的异常功能码为90H。 8、寄存器地址 名称寄存器地址字节数操作备注设备地址0200H 2 读00H为单只读地址 累计流量0202H 4 读/写注1 表具状态0206H 2 读注2 倍率值0208H 2 读/写见注1中的解释 注1： 累计流量为4个字节的十六进制数，高位在前，低位在后，累计流量采用无符号的32 位数据（2个字）。 如：实际数据为123456，则高位字保存0x0001，低位字保存0xE240。
深圳会一电子水电表远程集抄 系统 集中器下行通信规约 版本号：V2.0 编制人： 审核人： 批准人：
第一部分集中器---水电表下行通信规约 1 、前言 该通信规约是参照《中华人民共和国电力行业标准（DL/T 645—1997）》多功能电能表通信规约（1998—02—10 发布，1998—06—01 实施）而制定的。同时也借鉴了《CJ/T 188-2004 户用计量仪表数据传输技术条件》中的部分内容，是深圳会一电子水电表远程集抄系统中用于规范集中器与表具等计量单元之间通信的规范性约定。本规约未指明之处，参照 DL/T 645-1997 标准执行。 2 、传输特性 2.1 本协议为主-从结构的半双工通信方式。集中器、手持单元或其它数据终端为主站，通信链路的建立与解除均由主站发出的信息帧来控制。每帧有帧起始符、从站地址域、控制码、数据长度、帧信息纵向校验码和帧结束符等7 个部分组成。每部分由若干字节组成。 2.2 物理接口：集中器至表具等计量单元之间的通信主要采用 RS485/MBUS 总线方式传输。可根据现场情况进行 GPRS、载波等传输方式的补充。仪表的通信接口说明详见《CJ/T 188-2004 户用计量仪表数据传输技术条件》之附录B、C、D、E。 2.3 电气接口：本规约采用 RS-485/MBUS 标准电气接口，使多点连接成为可能。RS-485/MBUS 接口的一般性能应符合国标要求。集中器输出原则上 RS485 总线电压为 DC9 伏，共模输入电压：-7V～+12V，差模输入电压：大于 0.2V，变动范围为 DC9—15 伏；MBUS 总线电压为DC24 伏，变动范围为DC24—42 伏。 2.4 半双工通讯方式波特率：默认1200bps，可根据实际在1200---9600bps 之间调整。 传输速率的变更，首先由主站向从站发变更速率请求，从站发确认应答帧或否认应答帧。收到从站确认帧后，双方以确认的新速率进行以后的通信。每次通信结束后，根据传 输速率的特征字 Z 中的Bit0决定速率是否变更，为“0”恢复到初始速率，为“1”则保持更改速率不变。若在 500ms 内未建立起通信链路，则双方均恢复至初始速率。每次通信中只允许改变一次通信速率。
远传水表解决方案 一．系统建设概述 1. 项目背景 根据国家节能减排总体要求，在确保用户正常供应使用的同时，通过管理措施、技术措施、经济措施、再生资源的综合利用等手段，不断加强人民群众用能节能管理，通过节能监管体系建设，逐步推进指标化管理和节能改造。采用我司的远程集中抄表系统进行管理，对小区住户用水进行实时监控，可以及时了解住户用水情况，对用水故障进行及时的排查，提高用水效率。 2．系统概述 远程集中抄表系统是一个由远传水表、数据采集终端和服务器构成的计算机应用系统。其中，水表与数据采集终端通过有线（M-bus）通讯方式相连；数据采集终端与服务器一般通过无线（GPRS/CDMA）方式相连。 整个系统可实现对住户用水数据的自动抄读、设备的监测巡检等功能，并能对数据进行存储、处理、分析、发布，实现居民用水监测、用水统计分析、阶梯水价管理、漏损分析等功能。该系统的实施与应用将有助于提高自来水公司管理水平和服务质量，同时也为整个社会的能源管理自动化提供有力支撑。
3. 建设效益 ●消除估抄率、根治错抄率、避免漏抄率，提高抄表数据的准确性、可靠性、实 时性； ●费用的通知与收取：通常执行现场逐户抄表的抄表员在抄表的同时还兼有通知 或收取费用的任务。实行自动抄表后，此类任务可由强大的银行联网系统或会 计电算化系统和银行卡工程承担，同时可以辅以电话语音查询系统、电话短信 自动催费系统等辅助手段； ●用水价格调整实行联动机制，同时可实行阶梯水价，促进水资源的合理、节约 利用； ●节约了人工成本。以前抄表需要大量人力，时间，现在采用远程抄表系统，每 月统计一次只需要不到半天时间，提高了抄表工作效率，且准确率达到了 100％； ●管理水平明显提高。由于实行微机管理，避免了人工抄表造成的人为误差因素， 提高了计量的准确率；能及时对用水情况进行综合分析，制定有针对性的工作 措施；避免上门抄表收缴费用的困难和打扰居民的现象，同时可以对欠费的用 户随时分户关断。 二．系统总体设计 1. 系统整体架构 远程抄表工作站采用B/S架构系统结构，系统具有表计数据抄读、集抄设备维护、用水营销管理等功能。 ◆方案-有线远传抄表: 系统由水表、集中器和管理中心计算机组成了三级网络，并进行计量数据的三级储存，系统结构拓扑图如下：
无线远传水表及远程抄表(阀控)完整解决方 案(1)
无线远传智能水表及远程抄表完整解决方案
目录 一、引言 (4) 1、概述 (4) 2、术语 (4) 二、无线远传智能水表及远程抄表系统解决方案 (4) 1、无线智能水表抄表及抄表方案介绍 (4) 2、无线抄表方式 (6) 3、系统方案的硬件组成及产品描述 (8) 4、后台远程抄表系统 (13) 5、后台远程抄表系统的主要功能 (15) 6、远传水表系统与自来水公司其他MIS系统的接口 (16) 三、无线水表远程抄表的实施 (17) 1、项目背景 (17) 2、无线远传智能水表及远程抄表的实施 (18)
一、引言 1、概述 从20世纪90年代开始，各种智能型水表、水表抄表系统等产品也开始兴起，尽管目前国内的水表种类形式多种多样，但是从发展角度来看，无线远传智能水表是一种必然的趋势，可以节省人力、物力、财力成本，提高抄表的准确度，更可以实现阶梯化收费，有效的利用有限的水资源。 目前我国很多地方采用将水表安装在用户室内，每月水表入户抄表收费给用户带来很多麻烦，给抄表人员带来烦恼，造成很多不必要麻烦。为了有效解决入户抄表收费存在的诸多弊端，提高效率，杜绝拖欠费用。因此耗能表户外计量呼声越来越高，尤其对高层、豪华居住小区，耗能表户外计量是非常必要的，传统抄表方式已经不能适应今后住宅的发展要求。 2、术语 1）无线传输免费抄表频段：470.00MHz-510MHz； 2）LORA直序扩频技术：是高安全性、抗干扰的一种无线序列型号传输方式；利用高速率的扩频序列在发射端扩展信号的频谱，而在接收端用相同的扩频码序列进行解扩，把展开的扩频信号还原成原来的信号。 3）无线远传智能水表：以干式或湿式水表为计量基表，加装具有远传发讯输出计量数据的自来水计量装置，接收无线抄表主设备（如：无线集中器或抄表机）的抄表指令发射数据。 4）点对点或一点对多点的自动集中抄表：主设备（无线手抄器或无线集中器）不经过任何中间节点发送抄表指令给无线水表进行数据抄取、设置的抄表方式。 二、无线远传智能水表及远程抄表系统解决方案 1、无线智能水表抄表及抄表方案介绍 无线远传智能水表采用低频窄带（频段：470MHz-510MHz)的微功率无线通信技术，利用目前最稳定可靠的直扩频技术，保证水表的通信距离一致性；水表数据经过无线集中器采集后利

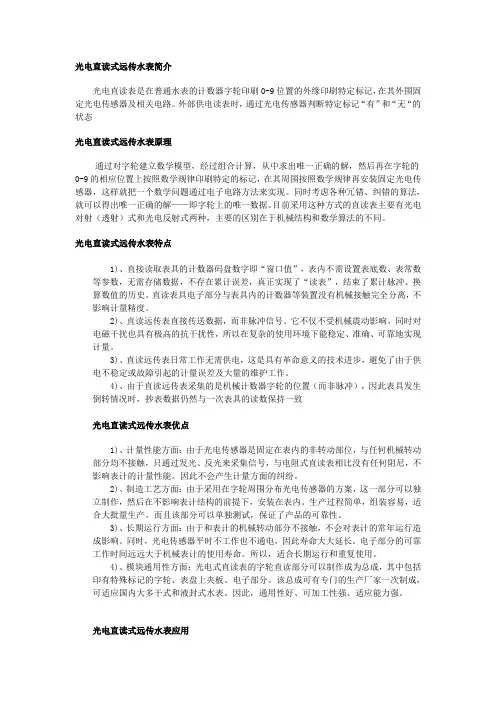

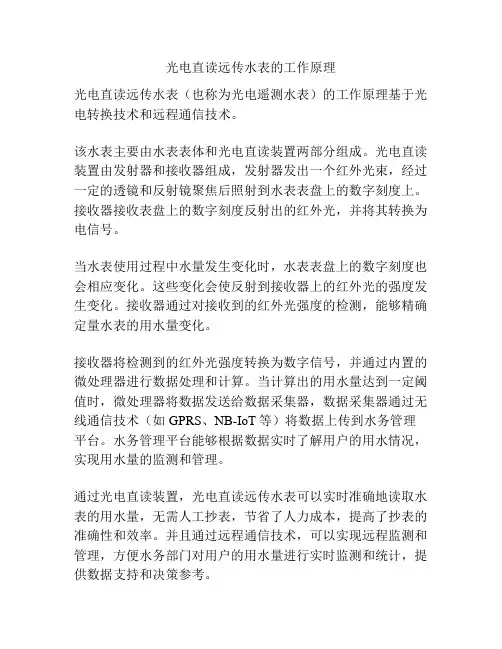

光电直读式远传水表简介 光电直读表是在普通水表的计数器字轮印刷0-9位置的外缘印刷特定标记，在其外围固定光电传感器及相关电路。外部供电读表时，通过光电传感器判断特定标记“有”和“无“的状态 光电直读式远传水表原理 通过对字轮建立数学模型，经过组合计算，从中求出唯一正确的解，然后再在字轮的0-9的相应位置上按照数学规律印刷特定的标记，在其周围按照数学规律再安装固定光电传感器，这样就把一个数学问题通过电子电路方法来实现。同时考虑各种冗错、纠错的算法，就可以得出唯一正确的解——即字轮上的唯一数据。目前采用这种方式的直读表主要有光电对射（透射）式和光电反射式两种，主要的区别在于机械结构和数学算法的不同。 光电直读式远传水表特点 1)、直接读取表具的计数器码盘数字即“窗口值”，表内不需设置表底数、表常数等 参数，无需存储数据，不存在累计误差，真正实现了“读表”，结束了累计脉冲、换算数值的历史。直读表具电子部分与表具内的计数器等装置没有机械接触完全分离，不影响计量精度。 2)、直读远传表直接传送数据，而非脉冲信号。它不仅不受机械震动影响，同时对电 磁干扰也具有极高的抗干扰性，所以在复杂的使用环境下能稳定、准确、可靠地实现计量。 3)、直读远传表日常工作无需供电，这是具有革命意义的技术进步，避免了由于供电 不稳定或故障引起的计量误差及大量的维护工作。 4)、由于直读远传表采集的是机械计数器字轮的位置（而非脉冲），因此表具发生倒 转情况时，抄表数据仍然与一次表具的读数保持一致 光电直读式远传水表优点 1)、计量性能方面：由于光电传感器是固定在表内的非转动部位，与任何机械转动 部分均不接触，只通过发光、反光来采集信号，与电阻式直读表相比没有任何阻尼，不影响表计的计量性能。因此不会产生计量方面的纠纷。 2)、制造工艺方面：由于采用在字轮周围分布光电传感器的方案，这一部分可以独立 制作，然后在不影响表计结构的前提下，安装在表内。生产过程简单，组装容易，适合大批量生产。而且该部分可以单独测试，保证了产品的可靠性。 3)、长期运行方面：由于和表计的机械转动部分不接触，不会对表计的常年运行造 成影响。同时，光电传感器平时不工作也不通电，因此寿命大大延长。电子部分的可靠工作时间远远大于机械表计的使用寿命。所以，适合长期运行和重复使用。 4)、模块通用性方面：光电式直读表的字轮直读部分可以制作成为总成，其中包括印 有特殊标记的字轮、表盘上夹板、电子部分。该总成可有专门的生产厂家一次制成，可适应国内大多干式和液封式水表。因此，通用性好、可加工性强、适应能力强。 光电直读式远传水表应用
有线远传水表集抄系统 解决方案 （全面支持中国城镇阶梯水价快速实施） 2014年9月 威胜集团/湖南威铭能源科技有限公司
目录 1.系统建设概述 (3) 1.1. 项目背景 (3) 1.2. 设计要求 (3) 1.3. 系统概述 (3) 1.4. 建设效益 (4) 1.5. 经济效益 (4) 1.6. 产品对比 (6) 2.系统总体设计 (7) 2.1. 系统整体架构 (7) 2.2. 系统软件建设 (8) 2.2.1.软件架构 (8) 2.2.2.系统特点 (9) 2.2.3.系统功能 (10) 3.方案产品简介 (15) 3.1. LXZD-Y4光电直读水表 (15) 3.2. WMJZ-8000U集中器 (18) 4.系统配置清单 (20)
1.系统建设概述 1.1.项目背景 根据国家节能减排总体要求，在确保学校水电正常供应使用的同时，通过管理措施、技术措施、经济措施、再生资源的综合利用等手段，不断加强学校用能节能管理，通过节能监管体系建设，逐步推进指标化管理和节能改造，确保学校的节能降耗工作取得实质性的进展。采用我司的远程集中抄表系统进行管理，对学生公寓用水进行实时监控，可以及时了解学生用水情况，对用水故障进行及时的排查，提高用水效率。通过节能监管平台的应用，逐步提高对学生宿舍的管理水平，保障学校用水的安全。 1.2.设计要求 按照住房和城乡建设部制定的《国家机关办公建筑和大型公共建筑能耗监测系统》、《教育部直属高等学校节能监管系统建设工作方案》、《高等学校校园建筑能耗统计审计公示办法》、《高等学校校园设施节能运行管理办法》、《高等学校节约型校园指标体系及考核评价办法》及《高等学校校园建筑节能监管系统建设技术导则》等要求执行。 1.3.系统概述 远程集中抄表系统是一个由远传水表、数据采集终端和主站软件构成的计算机应用系统。其中，水表与数据采集终端通过有线（M-bus）通讯方式相连；数据采集终端与主站软件一般通过无线（GPRS/CDMA）方式相连。 整个系统可实现对学生用水数据的自动抄读、设备的监测巡检等功能，并能对数据进行存储、处理、分析、发布，实现居民用水监测、用水统计分析、阶梯水价管理、

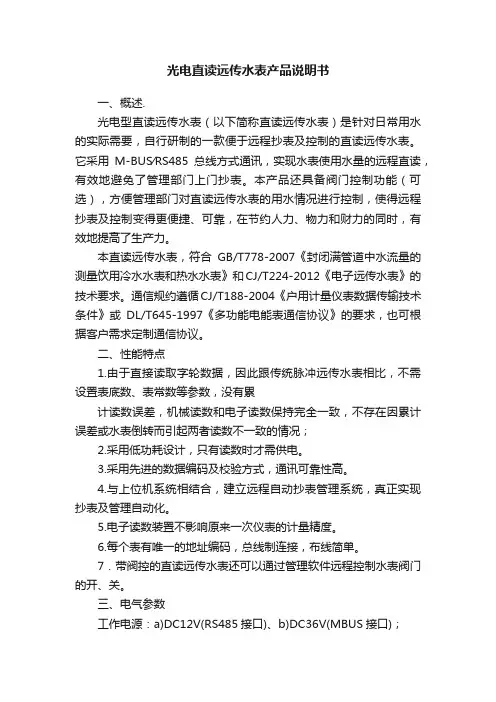

LXSZ型直读远传水表 一、概述. LXSZ型直读远传水表（以下简称直读远传水表）是针对日常用水的实际需要，自行研制的一款便于远程抄表及控制的直读远传水表。它采用M-BUS∕RS485总线方式通讯，实现水表使用水量的远程直读，有效地避免了管理部门上门抄表。本产品还具备阀门控制功能（可选），方便管理部门对直读远传水表的用水情况进行控制，使得远程抄表及控制变得更便捷、可靠，在节约人力、物力和财力的同时，有效地提高了生产力。 本直读远传水表，符合GB/T778-2007《封闭满管道中水流量的测量饮用冷水水表和热水水表》和CJ/T224-2012《电子远传水表》的技术要求。通信规约遵循CJ/T188-2004《户用计量仪表数据传输技术条件》或DL/T645-1997《多功能电能表通信协议》的要求，也可根据客户需求定制通信协议。 二、性能特点 1.由于直接读取字轮数据，因此跟传统脉冲远传水表相比，不需设置表底数、表常数等参数，没有累计读数误差，机械读数和电子读数保持完全一致，不存在因累计误差或水表倒转而引起两者读数不一致的情况； 2.采用低功耗设计，只有读数时才需供电。 3.采用先进的数据编码及校验方式，通讯可靠性高。 4.与上位机系统相结合，建立远程自动抄表管理系统，真正实现抄表及管理自动化。 5.电子读数装置不影响原来一次仪表的计量精度。 6.每个表有唯一的地址编码，总线制连接，布线简单。 7．带阀控的直读远传水表还可以通过管理软件远程控制水表阀门的开、关。 三、电气参数 工作电源：a)DC12V(RS485接口)、b)DC36V(MBUS接口)； 电流：静态电流0.8～1.0mA；工作电流：<20mA。 工作环境：温度：0.1～+45℃（冷水）、0.1～+90℃（热水）湿度：0～95%RH； 与上位机通信接口方式：RS-485总线接口或MBUS总线接口； 通讯协议：DL645-97/CJ188-2004或者客户定制协议。
远传直读式水表技术规范 1 范围 本标准规定了远传直读式水表的术语和定义、技术要求、安装、维护及故障处理、检验、标志、包装、运输及贮存、HSE要求等。 本标准适用于远传直读式水表的采购、施工设计、安装维护、验收和质量监督检验。 2 规范性引用文件 下列文件中对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 197普通螺纹公差 GB/T 778.1—2007 封闭满管道中水流量的测量饮用冷水水表和热水水表第1部分：规范 GB/T 778.3—2007 封闭满管道中水流量的测量饮用冷水水表和热水水表第3部分：试验方法和试验设备 GB 4793.1 测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB 50168 电缆线路施工及验收规范 CECS 303 住宅远传抄表系统应用技术规程 CJ/T 188 户用计量仪表数据传输技术条件 CJ/T 224 电子远传水表 JB/T 9329 仪器仪表运输、运输贮存基本环境条件和试验方法 JG/T 162 住宅远传抄表系统 JJG 162 冷水水表检定规程 3 术语和定义 下列术语和定义适用于本文件。 3.1 远传直读式水表 基表加装电子直读装置组成的、由电子直读装置直接读取基表的机械指示数据或信息，并保持一致性，能传输基表计量水的实际体积流量数据或待处理信息的智能水表。 3.2 基表 用于计量水量的速度式水表和容积式水表。 3.3 直读装置 1
远传水表中的机电转换单元，具有采用电子组件执行水流量信号的转换、数据处理与信息存储、信号远程传输等特定功能。远传装置可做成独立的单元，能单独进行试验。 3.4 计数直读 计数直读是将采集脉冲的芯片装在每只水表上，通过电池保持其工作，将记录和累积的数据存储于芯片中，从芯片读出的数据就是表盘同步数据的直读方式。 3.5 集中器 用于多个采集器和／或远传表与主站间，实现数据采集、传输和储存等功能的电子装置。 3.6 M-BUS 总线 M-BUS 经由两条无极性传输线来同时供电和传输串行数据，各子站（以不同的ID确认）并联在M-BUS总线上。 3.7 主站 具有选择单个或多个从站（如集中器），并与从站进行信息交换的设备。可以是计算机或其它数据终端。 3.8 远传抄表系统 由远传表、采集器或/和集中器、主站、通信网络和软件组成，实现自动抄表的系统。 4 技术要求 4.1 表体结构 4.1.1 结构件 4.1.1.1 远传直读式水表的直读装置不应改变水表的性能，连接螺纹或法兰应符合GB/T 778.1的要求。 4.1.1.2水表检定标记应设在明处，无需拆卸水表即能看到。 4.1.1.3水表应配置可以封印的防护装置。 4.1.1.4远传直读式水表的结构尺寸应符合GB 778.1—2007中4.2.2的规定。 4.1.2材料 远传直读式水表的制造材料的强度和耐用度应满足水表的特定使用要求，不受正常温度范围内水温
无线水表远传自动抄表 系统解决方案 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
无线远传系统技术方案青岛积成电子有限公司
系统组成 集中器 产品概述 先进的技术平台：进口工业级CPU硬件平台，高效的 嵌入式软件平台 灵活多样的通讯方式：支持GPRS、RF无线及 RS232/RS485/M-BUS数字通道等方式 调试方便：可使用手机进行参数设置及现场调试 数据采集、处理及存储：大容量存储体，长期保存各种数据 数据传输：中继路由和级联功能，支持数据转发 最多可下挂100只采集器，实现数据集中上传 参数设置和查询：设置终端参数、抄表参数，时钟召测及对时 本地功能及终端维护：本地显示、维护接口、拓展接口自检、 异常维护及远程在线软件升级 技术参数 项目功能及技术指标 智能表数≤320块 下挂采集器≤100只 通讯方式支持GPRS/RF无线/RS23/RS485/M-BUS 采集周期5～1440分钟，可设置 存储容量标配64Mb 时钟精度<±1秒/天 掉电保存时钟6年，数据>10年 电源范围220V，允许偏差-20%～+20%； 50HZ，允许偏差 –6%～+2% 整机功耗视在功率≤15VA，有功功率≤10W 工作条件工作温度：－40℃～＋70℃，相对湿度：10%～ 100%， 工作大气压：63kPa～108kPa MTBF≥80000小时
远程升级支持远程升级、断点续传，方便功能扩展 安全措施铅封、口令 安装方式壁挂式，290×180×95mm(高×宽×厚) 1.1.抄表机 A188手持抄表软件是在广州捷宝电子科技发展有限公司A188手持抄表机（以下简称抄表机）的硬件基础上二次开发的，具有无线通讯功能，可以完成智能抄表、手工录入、查询、单表维护功能。 1.2.无线远传水表 计度器采用青岛积成电子先进成熟的光电直读专利技术，无需设置表底数、表常数等参数、无需存储数据，直接读取基表示数的窗口值，输出水表累计流量数据信号。绝无脉冲发讯水表的二次计量误差等弊端。 无线部分采用微功率无线通讯技术，同时支持路由抄表和点对点抄表方式； 宽频带设计，覆盖470-510MHz整个频带，支持自动调频技术，同时具有频率自动校准功能，超强的无线抗干扰能力； 低噪放大技术，大幅提高接收灵敏度。 采用世界最先进天线仿真软件HFSS进行天线仿真设计，极大提高了无线通讯效果，有效通讯距离大于800米。 超低功耗设计，同时采用大容量锂电池供电，使用寿命大于六年。 阀控部分采用球阀，具备开关阀到位检测功能，准确反映阀门的实际状态，同时程序中做定期开关阀处理，能有效防止水垢对阀门的堵塞。 可以对水表的当前数据，电池电压、阀门状态、通讯线道等参数进行实时监测并预警。 无线远传表的智能电子装置有地址码，可以通过集中器、抄表器设置，抄表时按地址码通讯，可保证数据唯一、正确。用户可以自行设置表计地址，方便管理。 外壳采用优质耐蚀优质黄铜制造。密封的字轮不会接触到流经水表的水，

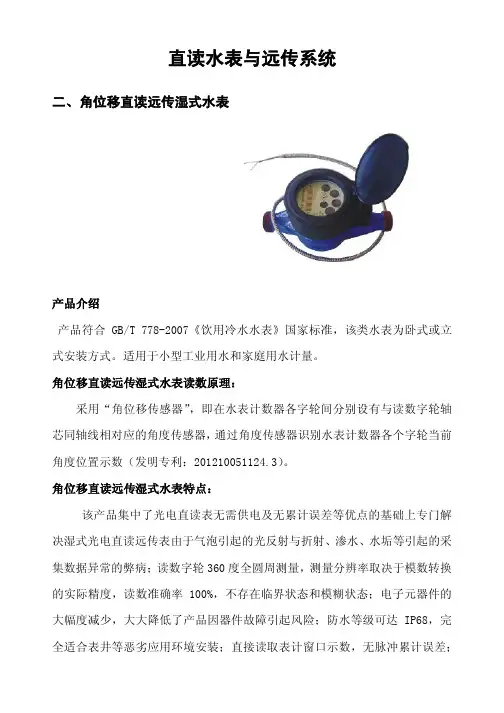

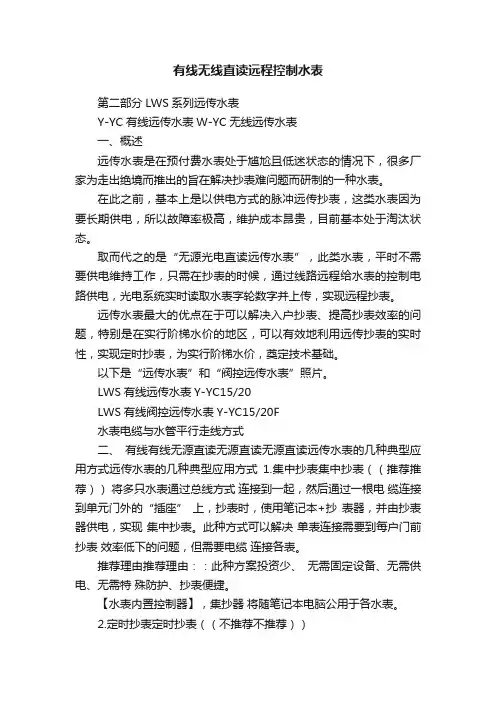

远传水表分类概述 中国远传水表大体分为脉冲式和直读式两大类，由于没有现成的技术可以借鉴，两种方式的远传水表在各自的发展历程中，经历了数不尽的曲折与艰辛。脉冲式远传水表的初期产品，由于难度大、缺陷多，曾出现过许多失败工程和瘫痪现场，人们甚至对脉冲式远传水表能否最终成功产生了怀疑。 中国远传水表大概诞生在20多年前，1987年开始研制，之后干簧管的、霍尔的、光电的陆续产生并得到一定的应用，因为当时住宅自动抄表没有普及，这些技术应用的也是局部和少数的，1996年后自动抄表有了一定的市场后，逐渐开始暴露出不稳定和不准确的缺陷，后期随着技术层次的不断提高，各项问题也都得到一定的解决，不过直到现在各类产品都还处于不断更新和突破的过程中。 脉冲式远传水表主流代表是干簧管与霍尔感应两类， 干簧管工作原理：普通机械水表加上干簧管和磁针，干簧管固定安装在技术转盘附近，磁针安装在计数盘位上，转盘每转一圈，干簧管在信号端产生一个计量脉冲。 干簧管缺点： 1，由于干簧管感应灵敏度的限制，会出现磁力弱了丢失数据，磁力强了重复感应的问题，容易受外界干扰，使用周期一般只有12个月。 2，水表正反转时候产生累计误差。 3，需要外界供电，断电后会有影响。 霍尔元件型基本原理：普通机械水表加上霍尔元件和磁针，构成磁电转换的传感器，霍尔元件固定在计数器附近，磁针安装在计数盘位上，转盘每转一圈，霍尔元件在信号端产生一个计量脉冲。 缺点： 1，必须外部供电，供电不足会影响计量准确性。 2，管网受压力波动，水表反转时同样会产生脉冲信号，导致计量误差。 3，初始使用和断电后必须重新置入水表数据，工作量大。 市场上常见的远传水表大部分是有源表，有源表，就是指其工作时，必须一直供电，包括早期的“干簧管表”和“霍尔元件表”。从实际的运行的情况来看，有源表不尽如人意，存在两大问题：一、必须不间断供电，当电源断电时间过长
无线远传智能水表及远程抄表完整解决方案
目录 一、引言 (3) 1、概述 (3) 2、术语 (3) 二、无线远传智能水表及远程抄表系统解决方案 (3) 1、无线智能水表抄表及抄表方案介绍 (3) 2、无线抄表方式 (5) 3、系统方案的硬件组成及产品描述 (7) 4、后台远程抄表系统 (10) 5、后台远程抄表系统的主要功能 (12) 6、远传水表系统与自来水公司其他MIS系统的接口 (13) 三、无线水表远程抄表的实施 (13) 1、项目背景 (13) 2、无线远传智能水表及远程抄表的实施 (14)
一、引言 1、概述 从20世纪90年代开始，各种智能型水表、水表抄表系统等产品也开始兴起，尽管目前国内的水表种类形式多种多样，但是从发展角度来看，无线远传智能水表是一种必然的趋势，可以节省人力、物力、财力成本，提高抄表的准确度，更可以实现阶梯化收费，有效的利用有限的水资源。 目前我国很多地方采用将水表安装在用户室内，每月水表入户抄表收费给用户带来很多麻烦，给抄表人员带来烦恼，造成很多不必要麻烦。为了有效解决入户抄表收费存在的诸多弊端，提高效率，杜绝拖欠费用。因此耗能表户外计量呼声越来越高，尤其对高层、豪华居住小区，耗能表户外计量是非常必要的，传统抄表方式已经不能适应今后住宅的发展要求。 2、术语 1）无线传输免费抄表频段：470.00MHz-510MHz； 2）LORA直序扩频技术：是高安全性、抗干扰的一种无线序列型号传输方式；利用高速率的扩频序列在发射端扩展信号的频谱，而在接收端用相同的扩频码序列进行解扩，把展开的扩频信号还原成原来的信号。 3）无线远传智能水表：以干式或湿式水表为计量基表，加装具有远传发讯输出计量数据的自来水计量装置，接收无线抄表主设备（如：无线集中器或抄表机）的抄表指令发射数据。 4）点对点或一点对多点的自动集中抄表：主设备（无线手抄器或无线集中器）不经过任何中间节点发送抄表指令给无线水表进行数据抄取、设置的抄表方式。 二、无线远传智能水表及远程抄表系统解决方案 1、无线智能水表抄表及抄表方案介绍 无线远传智能水表采用低频窄带（频段：470MHz-510MHz)的微功率无线通信技术，利用目前最稳定可靠的直扩频技术，保证水表的通信距离一致性；水表数据经过无线集中器采集后利用现在成熟的GPRS／CDMA/3G/4G公网无线通信传输到后台抄表系统，成本便宜，通信稳定，技术成熟。 以直序扩频的微功率无线通信技术，远程抄表控制就变得简单多了，满足了后台管理系统要求计量数据能够自动产生和录入、自动完成水表数据的抄取、控制、数据存储、查询、月结、抄表结算、收费结算、报
理论/ 57 近年来随着高层住宅小区大量出现，住宅水表的抄表计费问题，也由原来的人工上门抄表逐步过渡到远传自动抄表，这是信息时代发展的必然要求。此举不仅减轻抄表工作人员的劳动强度，提高抄表效率，而且节省抄表人工成本，促进物业管理水平的发展。 1. 系统原理概述 带有传感器的基表在工作时发出脉冲信号，这些信息脉冲信号通过网络传输到计算机中进行数据储存、变换、处理，我们就能实时得到基表准确读数。因此，一个远传系统，可以所是由两部分构成，第一部分是带有传感器的基表，第二部分是网络处理设备。前者是整个系统稳定可靠的工作基础，后者是系统强大功能的体现，相辅相成，缺一不可。 2. 系统设计一般性要求 1) 选用系统应计量准确、运行稳定可靠、维护简单方便以及技术成熟先进。 2) 智能远传水表系统正式使用前，须进行试验，试验合格后方可投入使用。试验时间一般不少于1年。 3) 智能远传水表的结构应为整体式，加装的传感器装置不应妨碍机械指示装置的计数和读数，即不影响机械表的计量精度和读数。 4) 智能远传水表的累积流量应以基表机械计数累积流量数值为基准，而不是电子读数值。 5) 智能远传水表电子计数信号转换形成的累积流量电子数值与机械计数累积流量数值之间产生的误差应≤±1m3，否则为机电转换部分质量不合格。 6) 采用以小区为单位的现场集中抄表方式，系统远传抄表出错率应≤2.00% ，抄表成功率应≥99% ，否则选用系统为不合格。 3. 系统设计技术要求 3.1 基表技术要求： 基表长度、连接端的螺纹或法兰、压力损失及流量技术参数等应符合国家标准GB/T778-1996《冷水水表》中的相关规定，并具有B级以上精度等级。基表应具有制造厂家名称或注册商标以及产品名称、型号。 3.2 传感器技术要求： 传感器是智能远传水表系统中最关键的组成部分，是选型和使用的重点部分。 (1)传感器按信号转换方式可分为：1、实时转换式：该类传感器机电转换单元的信号元件一般连续运动不断产生机电转换信号。2、直读式：该类传感器机电转换单元在远传抄表时才直接从基表的机械指示装置中读取累积流量信号。 智能远传水表系统设计探讨 ◎ 刘剑波
光电直读式远传水表及抄表系统 一. 概述 随着城市化进程的加快、物业管理智能化的推进普及，城市的供水单位越来越需要一款技术先进，计量准确，性能稳定，操作便利的新型智能远传水表。但由于种种因素，绝大多数自动抄表系统却都未能得到正常推广运行，安装了自动抄表系统的小区，却仍采用人工抄表的现象也较为普遍。如果这种情况不能得到有效改变，自动抄表行业必将受到严重影响，其负面影响将波及到房地产行业、自来水行业、智能化产业以及广大居民的日常生活。影响自动抄表系统正常开通运行主要有两个方面问题： （1）技术层面因素：许多系统未能真正把握自动抄表的核心技术，造成系统计量准确性低，系统可靠性差，维护、维修工作量大。 （2）社会方面因素：有关各方（房地产开发商、物业公司、系统集成商等）未能很好地协调各自的责、权、利关系，导致过了质保期后，由于维护资金无从落实，往往使系统得不到及时的维护保养，从而影响系统的正常运行。本文在此主要讨论技术问题，而社会问题有赖于政府有关部门的协调。 影响自动抄表系统可靠、准确运行的技术问题主要有两个： （1）远传水表能否可靠、准确地送出采样数据； （2）小区内的传输网络（包括向专业公司的传输）建立是否达到技术标准（硬件结构、组网方式、通讯协议等诸方面），从而使数据传输稳定可靠。目前许多自动抄表系统不能很好运行，都在于未能有效解决好这两个核心问题。至于抄表系统通过公共媒介（电话、Internet）向自来水公司抄表中心电脑传输数据是成熟的技术运用问题，相应的硬件、网络都是现成的、完善的，只要进行相应的软件开发即可。就上述两个核心技术而言，传输网络的问题对于有较强开发实力的企业来说应当不成问题。目前一般采用RS485、M-bus技术来构建传输网络平台，其技术本身是完全成熟的，开发单位只要正确组网并制定出完善的通讯协议就能确保网络传输的稳定可靠。因此最关键的技术问题是远传水表计量的准确性和可靠性。

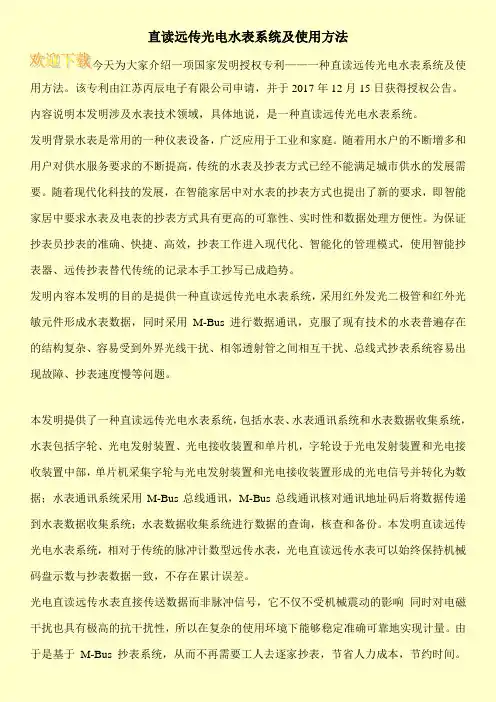

直读远传光电水表系统及使用方法 今天为大家介绍一项国家发明授权专利——一种直读远传光电水表系统及使用方法。该专利由江苏丙辰电子有限公司申请，并于2017年12月15日获得授权公告。内容说明本发明涉及水表技术领域，具体地说，是一种直读远传光电水表系统。 发明背景水表是常用的一种仪表设备，广泛应用于工业和家庭。随着用水户的不断增多和用户对供水服务要求的不断提高，传统的水表及抄表方式已经不能满足城市供水的发展需要。随着现代化科技的发展，在智能家居中对水表的抄表方式也提出了新的要求，即智能家居中要求水表及电表的抄表方式具有更高的可靠性、实时性和数据处理方便性。为保证抄表员抄表的准确、快捷、高效，抄表工作进入现代化、智能化的管理模式，使用智能抄表器、远传抄表替代传统的记录本手工抄写已成趋势。 发明内容本发明的目的是提供一种直读远传光电水表系统，采用红外发光二极管和红外光敏元件形成水表数据，同时采用M-Bus进行数据通讯，克服了现有技术的水表普遍存在的结构复杂、容易受到外界光线干扰、相邻透射管之间相互干扰、总线式抄表系统容易出现故障、抄表速度慢等问题。 本发明提供了一种直读远传光电水表系统，包括水表、水表通讯系统和水表数据收集系统，水表包括字轮、光电发射装置、光电接收装置和单片机，字轮设于光电发射装置和光电接收装置中部，单片机采集字轮与光电发射装置和光电接收装置形成的光电信号并转化为数据；水表通讯系统采用M-Bus总线通讯，M-Bus总线通讯核对通讯地址码后将数据传递到水表数据收集系统；水表数据收集系统进行数据的查询，核查和备份。本发明直读远传光电水表系统，相对于传统的脉冲计数型远传水表，光电直读远传水表可以始终保持机械码盘示数与抄表数据一致，不存在累计误差。 光电直读远传水表直接传送数据而非脉冲信号，它不仅不受机械震动的影响同时对电磁干扰也具有极高的抗干扰性，所以在复杂的使用环境下能够稳定准确可靠地实现计量。由于是基于M-Bus抄表系统，从而不再需要工人去逐家抄表，节省人力成本，节约时间。
