第6章组合体与相贯线 各种机械零件，尽管其形状千差万别，都可以看成由若干个几何体组合而成。由几何体组合而成的物体，称为组合体。本章主要介绍组合体投影图的绘制和识读方法。 6.1 组合体的形体分析和组合形式 6.1.1 组合体的形体分析 大多数机件都可以看成由一些基本几何体（如棱柱、棱锥、圆柱、圆锥等）组合而成，这些几何体可以是完整的，也可以是经过钻孔、切槽等加工后组合而成。在绘制机件视图时，应首先将机件分解成若干简单的组成部分，并考虑各部分的位置关系，或组合特点（相并、相交、相减），?这样使复杂的问题变得简单，?如图6-1a所示的轴承座，可以看成是凸台1、轴承2、支承板3、肋板4、底板5叠加而成。?而1和2都是两圆柱相减所得，3是三棱柱减去圆柱而成，4是一个四棱柱与一个三棱柱叠加而成，5是四棱柱减去两个小圆柱体并倒角而成。这种将物体分解成若干个几何体并搞清它们之间的相对位置和组合形式的方法，叫 可见，画组合体的三视图时，就可采用“先分后合”的方法。就是说，先在想象中把组合体分解成若干基本几何体，然后按其相对位置逐个地画出各个基本几何体的投影，综合起来，即得到整个组合体的视图。 6.1.2 组合体的组合形式及表面连接关系 １.组合体的组合形式 组合体的组合形式一般可分为叠加和切割二种。叠加就是若干基本体按一定方式“加”在一起的结果，如图6-2所示；切割就是从一基本体中“减”去另一些基本体的结果，如图 分析，也可以按切割去理解，这就应根据具体情况，以利于理解和作图为准。

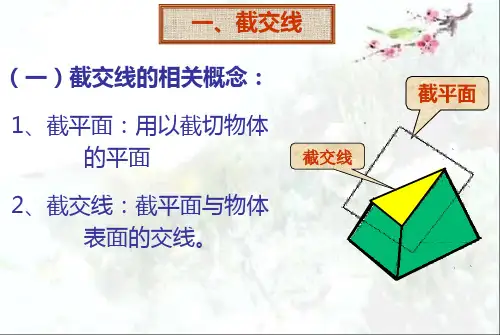

2.组合体的表面连接关系组合体相邻两基本体表面之间的连接方式，分为平齐、不 (１) 平齐当相邻两形体某些表面平齐时，说明此时两立体的这些表面构成同一平面， 面情况，在视图上不同表面之间应有分界线隔开，如图6-6所示。 (３)相切所谓相切是指两相邻几何体的表面光滑过渡。此时两表面无分界线，如图6-7 (４)相交当两立体表面相交时，交线就是它们的分界线，图上必须画出。相交有平面立体和平面立体相交、平面立体与曲面立体相交、曲面立体与曲面立体相交三种情况，如图6-9所示。?平面立体与平面立体的交线实际是平面与平面相交的交线，为空间折线；平面立体与曲面立体的交线，实际是平面与曲面相交的截交线，为若干段平面曲线组成的组合截交线，以上交线已在第4章讨论过；两曲面立体相交的交线实际是两曲面立体表面的共有线，即相贯线。下一节将专门讨论相贯线的画法。如图6-10所示，两立体相交时，交线的投影画法、交线形状取决于两相交形体的形状、大小和它们之间的相对位置。

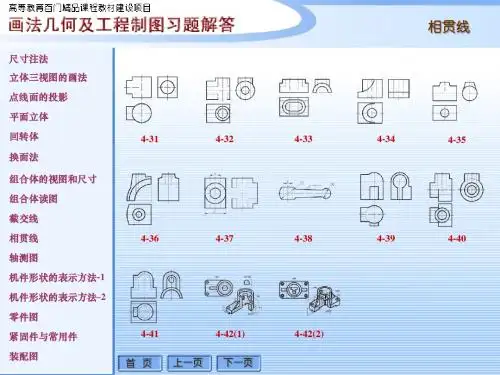

组合体的三视图 一、填空 1．主视图所在的投影面称为，简称，用字母表示。俯视图所在的投影面称为，简称，用字母表示。左视图所在的投影面称为，简称，用字母表示。 2.主视图是由向投射所得的视图，它反映形体的和方位，即 方向；俯视图是由向投射所得的视图，它反映形体的和方位，即 方向；左视图是由向投射所得的视图，它反映形体的和方位，即 方向。 3．三视图的投影规律是：主视图与俯视图；主视图与左视图；俯视图与左视图。远离主视图的方向为方，靠近主视图的方向为方。 4．立体分为和两种，所有表面均为平面的立体称 为，包含有曲面的立体称为。 5．常见的平面体有、等。常见的回转体有、 、等。 6．立体被平面截切所产生的表面交线称为。两立体相交所产生的表面交线称为。立体表面交线的基本性质是和。 7．平面体的截交线为封闭的，其形状取决于截平面所截到的棱边个数和交到平面的情况。曲面体的截交线通常为或，求作相贯线的基本思路为。 8．圆柱被平面截切后产生的截交线形状有、、三种。 9．圆锥被平面截切后产生的截交线形状有、、 、、五种。 10．当平面平行于圆柱轴线截切时，截交线的形状是；当平面垂直于圆柱轴线截切时，截交线的形状是；当平面倾斜于圆柱轴线截切时，截交线的形状是。 11．回转体相交的相贯线形状有四种。 12．影响相贯线变化的因素有变化、变化和 变化。 13．组合体的组合类型有型、型、型三种。 14．形体表面间的相对位置有、、、四种。 15．组合体形体分析的内容有分析、、 、。 16.看组合体三视图的方法有和。 17.平面立体一般要标注三个方向的尺寸，回转体一般只标注和的尺寸。切割体应标注和， 而相贯体则应标注和。截交线和相贯线处尺寸。 18.组合体的视图上，一般应标注出、和三种尺寸，标注尺寸的起点称为尺寸的。 二、选择题： 19．选择正确的左视图。（）
模块三组合体三视图 教学目的与要求： 了解组合体的组合形式、形体分析及投影图的画法。 熟悉用形体分析法和线面分析法绘制和阅读组合形体的投影图。 掌握组合体的尺寸标注方法。 掌握基本立体被特殊位置平面（投影面垂直面）切割后截交线的作图方法。 掌握基本立体表面相交时相贯线的作图方法。 任务十二组合体的概念和分析方法 任务目标： 熟悉用形体分析法和线面分析法绘制和阅读组合形体的投影图。 相关知识： 前几章介绍了正投影原理，点、线、面和基本几何体的投影知识。本章将进一步研究画法、看组合体视图的方法以及有关尺寸标注等问题。 由两个或两个以上基本体所组成的类似机器零件的形体，称为组合体。它是一个整体，并非积木式拼凑起来的。 画、看组合体的视图时，通常按照组合体的结构特点和各组成部分的相对位置，把它划分为若干个基本几何(这此基本几何体可以是完整的，也可以是不完整的)，并分析各基本几何体之间的分界线的特点和画法，然后组合起来画出视图或想像出其形状。这种分析组合体的方法叫做形体分析法。形体分析法是画图和读图的基本方法。 图3—1a所示的连杆，可分为图3—1b所示的几个基本几何体，画出的视图如图3—1c所示。 a bc 图3—1 形体分析和视图
任务实施： 一、理论问答 1.组合体的定义。 2.组合体分析方法是什么？ 二、实际绘图（无） 三、任务评价
任务十三组合体的组合形式 任务目标： 了解组合体的构成方式，各种表面连接方式的画图方法。 相关知识： 组合体的形状有简有繁，千差万别；但就其组合方式来说，不外乎叠加、切割和综合三种基本组合方式 一、叠加 叠加式组合体是由基本几何体叠加而成。按照形体表面接触的方式不同，又可分为相接、相切、相贯三种。 1、相接 两形体以平面的方式相互接触称为相接。相接的两种形式： 1)不平齐——当组合体上两基本形体的表面不平齐时，在有关的视图中应该有线隔开。如图3—2所示的支座（一）。 2)平齐——当组合体上两基本形体的某两个表面平齐时，中间不应该有线隔开。如图3—2所示的支座（二）。 (a) (b) (c) 图3—2 支座（一） (1)形体分析支座可以看成是由一块长方形的“底板”和一个一端呈半圆形的“座体”所组成。如图3—2b所示，座体底面放在底板顶面上，两形体的结合处为平面，如 图3—2a所示。 (2)视图分析两个形体按它们的相对位置，根据“长对正”、“高平齐”、“宽相等”的“三等”投影对应关系画在一起，就组成了图3—2c所示的三视图。 2、相切——当组合体上两基本体表面相切时，在相切处不应该画线。 图3—4为套筒的轴测图和三视图。
