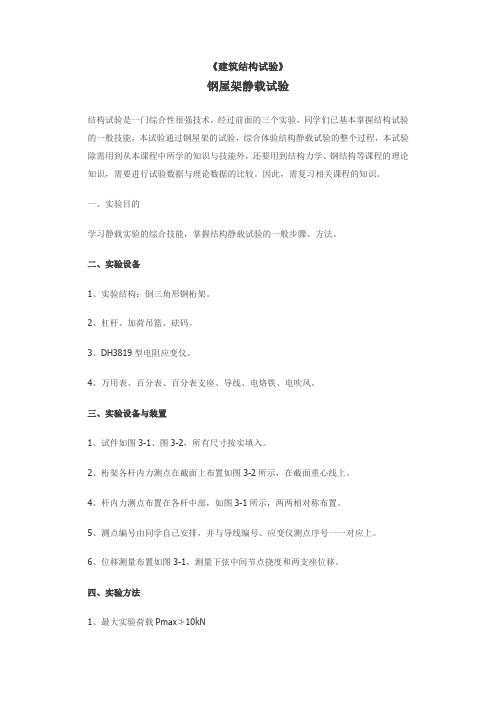

《建筑结构试验》

钢屋架静载试验

结构试验是一门综合性很强技术,经过前面的三个实验,同学们已基本掌握结构试验的一般技能,本试验通过钢屋架的试验,综合体验结构静载试验的整个过程,本试验除需用到从本课程中所学的知识与技能外,还要用到结构力学、钢结构等课程的理论知识,需要进行试验数据与理论数据的比较。因此,需复习相关课程的知识。

一、实验目的

学习静载实验的综合技能,掌握结构静载试验的一般步骤、方法。

二、实验设备

1、实验结构:倒三角形钢桁架。

2、杠杆、加荷吊篮、砝码。

3、DH3819型电阻应变仪。

4、万用表、百分表、百分表支座、导线、电烙铁、电吹风。

三、实验设备与装置

1、试件如图3-1、图3-2,所有尺寸按实填入。

2、桁架各杆内力测点在截面上布置如图3-2所示,在截面重心线上。

4、杆内力测点布置在各杆中部,如图3-1所示,两两相对称布置。

5、测点编号由同学自己安排,并与导线编号、应变仪测点序号一一对应上。

6、位移测量布置如图3-1,测量下弦中间节点挠度和两支座位移。

四、实验方法

1、最大实验荷载Pmax≯10kN

2、采用杠杆重力加载方式,加载图式如图4-1。

2、采用分级等量加载方法,仪器调零后先加初载p1=0.1kN作为予载实验,以检查试件安装是否稳妥,仪器仪表工作是否正常,当证明各方面都正常方可进行正式实验(必要时可重复一次预载)。

3、正式实验:正式加荷前先加上杠杆,并将电阻应变仪调零,挠度计读取初读数。此后每加一级荷载并稳载三分钟后读数一次,直至实验完毕。参考加荷顺序为:(每级荷载量按实际记录):

P1 P2 P3 P4P max

0.8kN 1.6kN 2.4kN 3.2kN 4.0

4、正式实验重复三次,每次加荷中相应各级荷量最好相等。所有数据及时记入相应表格内。

5、注意在实验中出现的各种异常现象,并作好记录。

6、本实验桁架和杆件所用型号钢尺寸由同学自行量取,并填写于图中。

图4-1 杠杆加荷装置

五、实验报告

1、实验方案介绍

2、实验过程描述

3、实验原始数据

4、实验数据整理

(1)根据实验记录数据,计算出在各级荷载作用下桁架各杆件的平均内力N i,以及结构挠度值f1。

(2)材料性能指标:E=2.1×105N/mm5。

(3)作跨中荷载——挠度P~f曲线图。

5、实验结构评定:

(1)实验数据误差分析

(2)根据实验结果与理论计算进行的比较,试作出一些评价。

6、回答后面思考题

桁架位移记录格式(杠杆重:kg、吊蓝重:kg)

应变仪读数记录格式

六、思考题

1、当桁架两端的百分表读数的增加量随荷载的增加而减小时,这种现象是否正常,为什么?

2、实验所得各杆件的内力与理论计算结果不一致的原因主要是什么?
