喷浆机说明书
执行标准：MT/T547-
Q/JHSO6-
PS5I-H转子式混凝土湿喷机
使用说明书
济源市宏生矿山机械有限公司
出版日期： 9月
一、概述：
PS系列型湿喷机是一种新型高效喷砼机，主要用于混凝土的湿喷。湿喷混
凝土砼料拌合均匀，水灰比较能够准确控制，有利于水泥的水化，因而粉尘小，回弹小，混凝土匀质性好，强度高。它具有技术先进，结构合理、性能稳定、操作维护方便、使用寿命长等优点，广泛用于矿山、隧道、涵洞、地铁、水电工程、地下工程及煤矿高沼矿井巷道喷射混凝土施工作业。
二、主要技术特征：
生产能力――――――――――――――――5-7m3/h
最大输送距离――――――――――――――水平30m垂直20m
适用骨料最大粒径―――――――――－――Φ15cm
适用混凝土坍落度――――――――――――12-18cm
输料管内径―――――――――――――――Φ51/Φ64mm
工作风压――――――――――――――――0.4-0.6MPa
耗风量―――――――――――――――――≤12 m3/min
上料高度――――――――――――――――1.2m
回弹――――――――――――――――――平均≤10%
主电机型号――――――――――――――― YBK2 -132M2-6
电压等级――――――――――――――――380/660/1140（V）
主电机功率―――――――――――――――5.5Kw
速凝剂泵调定压力――――――――――――0.7MPa
额定排量――――――――――――――――25-120L/h
外形尺寸（长*宽*高）――――――――――2200*1000*1500mm
整机重量――――――――――――――――1100KG
三、工作原理：
PS系列型湿喷机的工作原理如右图1所
示。经混凝土搅拌站（机），按一定水灰
比和集料配比搅拌好的拌合料加入料斗
中，经过筛网进入转子的料腔中，随转子
旋转到出料口处，被上风路通入的压缩空
气把物料吹入旋流器，再由旋流器引入另
一股压缩空气，呈多头风螺状态把物料吹
散、加速，并使其旋转、浮游，进入输料
管，到达喷头时再添加一定液体速凝剂喷射出去。
四、主要结构：
PS系列型湿喷机主要由驱动装置、转子总成、密封系统、振动料斗、风路系统、喷射系统、速凝剂添加系统等部分组成。
A.驱动装置：
由主电机、减速器等组成。
全封闭油浸式减速器安装在机器底部，三级齿轮传动，传动效率约93%。B.转子总成：
由转子体、料腔、转子衬板等组成。
该机采用独特的直通式防粘料转子，每个圆孔都内衬有不粘接材料制成的料腔，从而提高了机器处理湿料的能力，减少了清洗和维修的工作量。
转子衬板：在转子体上、下两面各有一块转子衬板，该转子衬板硬度高、耐磨、使用寿命可达4000m3砼料以上。
C.密封系统：
由上、下橡胶密封板及压紧机构等组成。
橡胶密封板：有上、下两块，特殊配料制成，非常耐磨，使用寿命为300-400 m3砼料。
压紧机构：采用螺杆压紧装置。
该机采用四点压紧，以保证橡胶密封板结合面各处压力分布合理。提高了密封效果，减少了粉尘溢出。
D.振动料斗：
由料斗、振动器、筛网等组成。
采用振动强制下料，能够使混凝土拌合料顺利进入转子料腔中。
E.风路系统：
由主风阀、上下风阀、分风器、压力表、管路附件等零部件组成。
主风阀控制风量的大小，上下风阀分别控制通向转子的上风路及通向旋流器的下风路。由分风器引出一风管接压力表，用来监视输料管的工作压力。F.喷射系统：
该系统是由输料软管和喷头构成。
输料软管选用新型耐磨喷浆管，喷头由高分子材料压注而成。
G.速凝剂计量添加系统：
该系统由速凝剂箱、计量泵、压力表、吸入管路、加风雾化系统、过滤系统、排出管路等零部件组成。（见图4）
计量泵用于精确添加速凝剂，本机采用的计量泵，具有可靠性好、计量精度高等优点，以保证速凝剂添加的稳定性、可靠性。系统中设有一个压力表，用来监视速凝剂管路中的工作压力。
速凝剂加风系统是在主风路上引出一根高压风管，给速凝剂增加一个二次风压，以保证速凝剂长距离输送的压力，使速凝剂添加均匀、稳定。
五、使用与操作：
操作者必须仔细阅读《使用说明书》，熟悉操作规程及机器主要结构后方可上岗操作。
1、开机前的准备：
A．检查电控系统各线路接点是否牢固和有无漏电现象。
B．观察油标，检查减速器内润滑。
（1）检查减速器内润滑油是否充分，有无失效。
（2）主减速器内的润滑油为50号工业齿轮油或30号机械油。
C.检查机器个部分的联结紧固是否松动。
D．检查计量泵，见计量泵使用手册。
E．调定速凝剂添加量。
根据工程中实际需要速凝剂量的多少来调节计量泵的流量。
F．短时运转一下机器，以便于掌握运转情况（注意：转子转动方向是否与箭头方向一致，是否有异常声响，但切勿长时间空转，并检查计量泵运转、方向）。（参照计量泵使用手册）。
G．检查施加于橡胶密封板的压紧力。先用手转动压紧装置杆。
初步压紧；然后再使用板手上紧（2-3圈），直到密封板处于不漏气为止。
2.开始喷射作业的操作方法：
A．打开总风阀，打开上风阀关闭下风阀，观察喷头处是否有风吹出；然后关闭上风阀打开下风阀观察喷头处是否有风吹出，如果不出风或风小，说明有管路不通畅必须清洁管路保证管路通畅。
B．开启速凝剂辅助风阀，压力为0.3-0.6Mpa，开启计量泵运行直至喷头处有液体速凝剂喷出。
C．开始正常喷射首先开启速凝剂辅助风阀，总风阀，然后上风阀开启2/3，下风阀全部打开，此时主风路压力应调整在0.4Mpa以上，启动主电机、计量泵，向料斗中加入拌合料，开始喷砼作业。
D．调整总风阀，直到喷射工认为射流速度合适（喷距为0.8-1.2m）。
E. 使用本机如工作条件不符合，需延长输送距离30米以上，这时拌料加水装置应调整使拌合料达到潮料状态。喷头处需连接水管使混合料达到最佳喷射效果。
3.停止喷射：
A．停止加料，当确认料斗中没有余料、喷头处不再有料喷出后，再关闭计量泵，然后关闭振动器。
B．用自来水管向料斗中加水当确认从喷头处吹出来为干净水，即可关闭主电机。
C．先关闭总风阀，再关闭速凝剂辅助风阀，最后关闭电源。
D．清理转子体周围、余气口内及机器周围的杂物，保持机器的清洁、干净。
注：短暂中断喷射作业时混凝土能够存留在料斗中，长时间停顿时应按停止喷射要求操作。
E.每班工作结束后，打开输料槽活扣，用加水装置处的清洗胶管进行清洗。喷射机也必须拆开进行全面清洗，为下次操作做好准备。
4.注意事项：
A．在进行喷砼作业时，若喷头处突然没有料喷出，这时一般会有两种情况发生：一是发生在将要堵管之时，这时输料管路虽然没有被堵死，但输料管路内部的输料状况发生恶化，这时应关闭振动器，等输料管路中的拌合料喷
射出去，管道中的压力恢复至正常工作范围时再开启；二是发生堵管，输料管路已经被堵死，这里应该关闭机器，而后开始清理输料管路（注意：在拆开旋流器或管路之前要使输料管中的压力降为0），在确认管路无故障时，请重新按开机操作程序启动机器恢复正常工作。
B．在进行喷砼作业时，机器操作人员要密切注意速凝剂箱上的液位剂及速凝剂压力表。当液位过低时，应该及时向速凝剂箱中添加速凝剂；当速凝剂压力表值超过0.6Mpa时，要停机检查速凝剂管路是否堵塞。
C．在进行喷砼作业时，向料斗中加料应尽量保持连续性，以便使喷射稳定。
特别注意！
D．使用中严防较长较大的物件如钢筋、铁板等杂物进入转子料腔中，以防止造成毁机事故。
E．机器运行过程中，严禁用长棍清理料腔，以免堵塞造成严重毁机事故。F．减速系统排气口周围必须保持清洁，以免堵塞造成主电机窜油而烧毁电机。
G．每一次工作结束，必须将速凝剂箱内的速凝剂放完，以免造成沉淀；同时每3-5天作一次彻底清洁。
H．清理机器时严禁用水冲洗主电机及计量泵电机，以免造成线路短接而影响机器正常运行。
安全事项：
Ⅰ：如使用腐蚀性束凝剂，速凝剂溅到身体上后，应立即用大量清水进行冲洗。
Ⅱ：严禁带压拆卸风路、输料管路及速凝剂管路。
JPS6I 转子式混凝土喷射机组 使 用 说 明
泰安华煤国宏工矿科技有限公司 1. 概述 JPS6I-D 转子式混凝土喷射机组，是将配合好的沙石料与速凝剂，由转子式混凝土喷射机直接输送至混合器，再由本台车上的水泥浆喷射泵将水与水泥混合好的泥浆泵至混合器，然后再有混合器进行充分混合，最后由输送管送至喷枪的一种喷射装置。它是集上料、混合、连续输送，喷射一体的自动化装置。是目前国内外降低粉尘、减少回弹、节约水泥综合性比较好的设备之一。它广泛应用于煤矿掘进、隧道涵洞、建筑基坑支护、河道护坡等工程中作喷射混凝土作业。 2. 主要技术性能 2.1 型号意义 JP S 6 I ——D 喷浆机组送料特征： D 叠加（砂石料与水泥叠加混合） 补充代号：I 直通式
主要参数代号：生产能力（6m 3/h ） 第二特征代号：S 湿喷机 第一特征代号：转子式电动转子省略 产品类型：混凝土喷射机组 2.2 主要技术指标 额定工作压力0.2-0.4Mpa 耗气量<10m3/min 生产能力≥6m3/h 适用混合料水灰比<0.40 最大骨料颗粒度≤15mm 输料管内径φ51mm 输送距离60m（水平） 30m （垂直） 回弹率 <10% （标准工艺条件下） 粉尘浓度≤10% 速凝剂掺量 3%（水泥重量的百分比） 电机功率 搅拌机3Kw 、泥浆泵3KW 、喷射机5.5Kw 轨距 600/900mm 外形尺寸（长×宽×高）2850 ×1000 ×1650mm 总重量 1230Kg 3. 工作原理及主要结构 3.1 工作原理 由泥浆泵打来的水泥浆与喷浆机喷出的沙石、速凝剂在混合器中混合，然后
执行标准：MT/T547-2006 Q/JHSO6-2011 PS5I-H转子式混凝土湿喷机使用说明书 济源市宏生矿山机械有限公司出版日期：2011年9月
一、概述： PS系列型湿喷机是一种新型高效喷砼机，主要用于混凝土的湿喷。湿喷混凝土砼料拌合均匀，水灰比较能够准确控制，有利于水泥的水化，因而粉尘小，回弹小，混凝土匀质性好，强度高。它具有技术先进，结构合理、性能稳定、操作维护方便、使用寿命长等优点，广泛用于矿山、隧道、涵洞、地铁、水电工程、地下工程及煤矿高沼矿井巷道喷射混凝土施工作业。 二、主要技术特征： 生产能力――――――――――――――――5-7m3/h 最大输送距离――――――――――――――水平30m垂直20m 适用骨料最大粒径―――――――――－――Φ15cm 适用混凝土坍落度――――――――――――12-18cm 输料管内径―――――――――――――――Φ51/Φ64mm 工作风压――――――――――――――――耗风量―――――――――――――――――≤12 m3/min 上料高度――――――――――――――――1.2m 回弹――――――――――――――――――平均≤10% 主电机型号――――――――――――――― YBK2 -132M2-6 电压等级――――――――――――――――380/660/1140（V） 主电机功率――――――――――――――― 速凝剂泵调定压力―――――――――――― 额定排量――――――――――――――――25-120L/h 外形尺寸（长*宽*高）――――――――――2200*1000*1500mm 整机重量――――――――――――――――1100KG
操作者必须仔细阅读使用说明书，并且熟悉机器结构和操作规程后方可上岗操作。 1、开机前的准备 A、检查整机各连接部件是否牢固，各旋转滑移部位是否灵活可靠。 B、观察游标，检查减速箱内润滑油是否充足。 C、驱动电机与电源连接，点动电机观察转字体旋转方向应与箭标方向一致，否则应对电源调相。 D、主气路、上气路、下气路、振动器气路、喷头供水截止阀置于关闭状态，主气管接入气源。供水管路接入水源，输料管与主机连接。 E、调整压紧机构，先手动预压紧，然后使用扳手上紧弯折输料管，打开主气路、上气路截止阀，观察压力表在0.3Mpa 左右市，橡胶结合板处应没有气体溢出。 2、喷射作业首先打开主气路、上气路、下气路截止阀，开启喷头供水截止阀，预湿岩体表面，然后启动电机，打开振动器气路截止阀，料斗中加入拌合料，开始喷射作业。工作中喷头操作人员应适当调节喷头供水量，保障砼料具有适合的水灰比。主机操作人员应注意观察主机侧面余气孔，如有余料排出，应适当减小下气路供气量。直到机器余气口处没有物料排出，设备正常工作为止。 3、停机操作 停机前，首先停止加料，带喷头处无物料喷出时，关闭供水截止阀，同时向料斗内加入少量湿砂石，几遍将料斗和转子料腔中的残料冲刷干净，带喷头处无物料喷出时，关闭电机电源及各气路截止阀。
一、混凝土喷浆机简介 利用压缩空气将混凝土沿管道连续输送，并喷射到施工面上去的机械。分干式喷射机和湿式喷射机两类，前者由气力输送干拌合料，在喷嘴处与压力水混合后喷出；后者由气力或混凝土泵输送混凝土混合物经喷嘴喷出。 二、混凝土喷浆机用途 混凝土喷浆机广泛应用于隧道、涵洞、地铁、桥梁、煤矿、高沼矿井、水电工程、地下工程、建筑工程等防护工程。用来喷射混凝土施工作业。是防止隧道内壁上的砂石，泥土掉落，防止山体滑坡，防止塌方用的机器。 二、混凝土喷浆机分类 A、按混凝土拌合料的加水方法不同可分为干式、湿式和介于两者之间的半湿式三种。 1、干式按一定比例的水泥及骨料，搅拌均匀后，经压缩空气吹送到喷嘴和来自压力水箱的压力水混合后喷出。这种方式施工方法简单，速度快，但粉尘太大，喷出料回弹量损失较大，且要用高标号水泥。国内生产的大多为干式。 2、湿式进入喷射机的是已加水的混凝土拌合料。因而喷射中粉尘含量低，回弹量也减少，是理想的喷射方式。但是湿料易于在料管路中凝结，造成堵塞，清洗麻烦，因而未能推广使用。 3、半湿式也称潮式，即混凝土拌合料为含水率5%~8%的潮料（按体积计），这种料喷射时粉尘减少，由于比湿料粘接性小，不粘
FMPJJ---风靡高端皮革喷浆机PJQ--B---风靡高端喷浆机电脑 使用说明书 江苏常州风靡电子设备厂 地址：江苏常州市新闸镇新昌路118-68号 电话：05 传真：05 服务热线： 网址 敬告用户：感谢使用本公司机器！为使您更好地掌握机器性能，
在使用之前，请认真阅读说明书。 重要说明： 1. 本说明书所列配置，技术参数仅指风靡高端皮革喷浆机及其控制电脑所能给客户达到的方面，但并不代表客户所选的机器应当与本手册完全一致。由于客户所选择的配置变更，一切以客户与我厂约定的合同为准； 2. 工厂的配置及技术会根据客户需要或技术的进步，制造工艺的完善而发生变更。在本手册没有与产品同步时，一切以最终产品为准。 安全警告：喷浆机在旋转时，操作人员严禁用头探入喷室，否则极有可能造成重大人身安全事故，甚至危及生命！ 一．前言 FMPJJ-风靡高端皮革喷浆机集合了风靡电子先进的控制技术及硬件制造优势。产品立足于面向国内外中高端客户。尽力以最优势的配置，使广大中高端客户实现国内产品的价格，进口机器的性能。 二．产品配置： 喷枪：常规采用意大利进口，可选配德国a10;a11等； 浆泵：常规采用意大利进口；可选配台湾，德国进口泵； 喷室：常规为内饰不锈钢，外饰冷板，3mm热板整体立柱，不锈钢水循环淌水板，高级彩钢窗，冷板冲孔顶板，槽钢转盘固定架。可选配外饰不锈钢及全不锈钢等； 除尘：常规为三节2-3mm热板箱体，两道喷淋，两道水幕，一道过滤，专用循环污水泵，直立式除尘风机。可选配不锈钢箱体； 洗线：常规为单线，单刷高端洗水机组。可选配双线及不锈钢洗线槽等； 烘干：常规为蒸汽加热，带过滤热风永续循环。可选配红外线加热或油加热等方案； 保温板：常规为50mm机封压缩环保型保温板，具有强度高，保温性能好，外观美观等优点； 电磁阀：常规采用德国进口；可选配台湾或意大利产等； 浆轴：常规为仿意大利技术双密封内置雾化浆料轴。可选配双浆
JPS_I-L系列转子式混凝土喷射机组 JPS_I-L系列转子式混凝土湿式喷浆机是我公司开发研制的新一代湿式喷浆机，该项目产品已通过ISO9001国际体系认证，并已获得国家安标中心颁发的矿用产品安全标志证书。该湿式喷浆机无论从技术含量还是使用价值上，都远远领先于国内市场上同类产品。 该湿式喷浆机可将配好的混合干料，自动进行加水、搅拌、连续输送、加液体速凝剂并喷射。是目前国内外降低粉尘、减少回弹、节约材料等综合性能较好的锚喷支护机具。我们在结构上进行了大胆的改进，最新设计的弹性料腔和旋流管，大大地提高了处理湿料的能力和易损件的使用寿命，降低了整机的重量。它广泛应用于矿山、涵洞、建筑基坑支护、河道护坡等工程中。 湿式喷浆机工作原理：将混合好的干料，人工均匀地装入搅拌机的料斗，打开气阀和加水装置的球阀，物料经搅拌机加湿并搅拌均匀后送入喷射机。再由输送压力气体经输料管、喷头把混合好的料喷向受喷面。在混合料进入喷头将要喷出时，与速凝剂泵输出的液体速凝剂混合，达到混凝土加速凝固的目的。 目前该产品有三种型号，即：JPS5I-L、JPS7I-L、JPS9I-L，可满足客户的不同需求。 该产品的特色及创新之处： 1.大大降低了施工现场的粉尘浓度，从而极大的降低了对工人健 康的危害。
2.回弹度低。干喷时，混凝土回弹率可达25%-50%；采用湿喷技 术，回弹率可降低到10%-15%。 3.凝固后的混凝土强度更高。 4.精确的速凝剂配比，在国内外处于领先地位。 主要技术指标： 与国内同行业产品性能、特点对照表 序号项目JPS_I-L系列转子式混 凝土喷射机组 同行业喷射机组 1 电机保护装置新型电机保护装置，此项 技术已得到国家专利认证 采用传统方式，容 易烧坏电机
喷浆机说明书
执行标准：MT/T547- Q/JHSO6- PS5I-H转子式混凝土湿喷机 使用说明书 济源市宏生矿山机械有限公司 出版日期： 9月 一、概述： PS系列型湿喷机是一种新型高效喷砼机，主要用于混凝土的湿喷。湿喷混
凝土砼料拌合均匀，水灰比较能够准确控制，有利于水泥的水化，因而粉尘小，回弹小，混凝土匀质性好，强度高。它具有技术先进，结构合理、性能稳定、操作维护方便、使用寿命长等优点，广泛用于矿山、隧道、涵洞、地铁、水电工程、地下工程及煤矿高沼矿井巷道喷射混凝土施工作业。 二、主要技术特征： 生产能力――――――――――――――――5-7m3/h 最大输送距离――――――――――――――水平30m垂直20m 适用骨料最大粒径―――――――――－――Φ15cm 适用混凝土坍落度――――――――――――12-18cm 输料管内径―――――――――――――――Φ51/Φ64mm 工作风压――――――――――――――――0.4-0.6MPa 耗风量―――――――――――――――――≤12 m3/min 上料高度――――――――――――――――1.2m 回弹――――――――――――――――――平均≤10% 主电机型号――――――――――――――― YBK2 -132M2-6 电压等级――――――――――――――――380/660/1140（V） 主电机功率―――――――――――――――5.5Kw 速凝剂泵调定压力――――――――――――0.7MPa 额定排量――――――――――――――――25-120L/h 外形尺寸（长*宽*高）――――――――――2200*1000*1500mm 整机重量――――――――――――――――1100KG 三、工作原理：
边坡治理喷浆喷混凝土 施工工艺 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
分类 干喷法是将骨料、水泥和速凝剂按一定比例干拌均匀，然后装入混凝土喷浆机，用压缩空气使干集料在软管内呈悬浮状态压送到喷枪，再在喷嘴处与高压水混合，以较高速度喷射到岩面上，这一过程容易产生较大的粉尘，回弹量大，加水是由喷嘴处的阀门控制的，水灰比的控制比较难。 潮喷法是是将骨料预加少量水，使之呈潮湿状，再加水泥拌和，从而降低上料、拌和和喷射时的粉尘。但大量的水仍是在喷头处加入和喷出的，其喷射工艺和干喷工艺大同小异。 湿喷法是将骨料、水泥和水按设计比例拌和均匀，用湿式喷浆机压送到喷头处，再在喷头上添加速凝剂后喷出。湿喷混凝土质量容易控制，喷射过程中的粉尘和回弹量很少，这一方法是应当大力发展应用的喷射工艺。
注意事项 ①、分次喷射时，复喷应在前一次砼终凝后进行，若终凝一小时后进行喷射时，应先 用水清洗喷层表面。有超挖或裂缝低凹处，应先补喷平整，然后再正常喷射。 ②、严禁将喷头对准人员。 ③、喷射过程中，如发生堵管、停风停电等故障时，?应立即关闭水门，将喷头向下放 置，以防水流入输料管内；处理堵管时采用敲击法输通料管。 ④、喷射人员要配戴防尘口罩、乳胶手套和眼镜。 ⑤、喷射工作结束后，喷层在七天以内，?每班洒水一次，7天以后，每天洒水一次， 持续养护28天。 ⑥、喷浆机司机必须经过专门培训，熟悉喷浆机性能结构和工作原理，并能排除一般 故障，进行日常维修和养护。 ⑦、喷浆机进气口密封良好,防止漏风吹起粉尘；排气口畅通，废气排放顺利；喷浆管 接头牢固、密封良好、摆放整齐。个人配带防尘口罩，粉尘浓度不超过6mg/m3[2]。 工艺流程 一、喷射混凝土宜优先选用湿喷工艺。 二、喷射混凝土原材料应符合下列规定： 1、喷射混凝土应釆用硅酸盐水泥或普通硅酸盐水泥，必要时可釆用特种水泥。 2、喷射混凝土所用细骨料细度模数应大于，砂中小于的颗粒应不大于20%。 3、喷射混凝土所用粗骨料最大粒径不宜大于16mm，当使用短纤维时，最大粒径不 宜大于10mm，并宜釆用连续粒级。 4、速凝剂应釆用质量稳定的产品，其与水泥应有良好的相容性，性能指标应符合相 关标准的规定。速凝剂的掺量不宜大于水泥用量的5%。5喷射混凝土可根据需要掺入其它外加剂，其掺量通过试验确定。
JPS6I转子式混凝土喷射机组 使 用 说 明 书 泰安华煤国宏工矿科技有限公司
1.概述 JPS6I-D转子式混凝土喷射机组，是将配合好的沙石料与速凝剂，由转子式混凝土喷射机直接输送至混合器，再由本台车上的水泥浆喷射泵将水与水泥混合好的泥浆泵至混合器，然后再有混合器进行充分混合，最后由输送管送至喷枪的一种喷射装置。它是集上料、混合、连续输送，喷射一体的自动化装置。是目前国内外降低粉尘、减少回弹、节约水泥综合性比较好的设备之一。它广泛应用于煤矿掘进、隧道涵洞、建筑基坑支护、河道护坡等工程中作喷射混凝土作业。 2.主要技术性能 2.1型号意义 JP S 6 I —— D 喷浆机组送料特征：D 叠加（砂石料与水泥叠加混合） 补充代号： I 直通式 主要参数代号：生产能力（6m3/h） 第二特征代号：S 湿喷机 第一特征代号：转子式电动转子省略 产品类型：混凝土喷射机组 2.2主要技术指标 额定工作压力 0.2-0.4Mpa 耗气量＜10m3/min 生产能力≥6m3/h 适用混合料水灰比＜0.40 最大骨料颗粒度≤15mm 输料管内径φ51mm 输送距离 60m(水平) 30m（垂直）
回弹率＜10%（标准工艺条件下） 粉尘浓度≤10% 速凝剂掺量 3%（水泥重量的百分比） 电机功率搅拌机3Kw、泥浆泵3KW、喷射机5.5Kw 轨距 600/900mm 外形尺寸（长×宽×高） 2850×1000×1650mm 总重量 1230Kg 3.工作原理及主要结构 3.1工作原理 由泥浆泵打来的水泥浆与喷浆机喷出的沙石、速凝剂在混合器中混合，然后由输送管将混合料送至喷枪后进行喷射作业。 3.2主要结构 该机主要有转子式混凝土喷射机、水泥浆搅拌机、挤压式水泥浆泵、电器控制箱、出料弯头、气路系统、混合装置、喷枪、机架等部分组成。 3.2.1喷射机 主要由料斗、搅拌装置、出料弯头、气路系统、转子、减速机等部分组成。电机通过减速机带动转子旋转。将搅拌好的物料装入转子，由气路系统中的气路管道把其送出出料弯头，再由风路系统中的辅助进风管路的助理，将其混合料经输料管、喷头、喷至受喷射面。 3.2.2水泥浆搅拌机 主要由电动机、变速箱、水箱、上搅拌桶、下搅拌桶、水箱控制阀门、上搅拌桶的下料阀门组成。本水泥浆搅拌器是双桶式。上桶先搅拌好一桶后放入
喷射混凝土操作方法 喷射混凝土，是用压力喷枪喷涂灌筑细石混凝土的施工法。常用于灌筑隧道内衬、墙壁、天棚等薄壁结构或其他结构的衬里以及钢结构的保护层。 一、操作方法 1、喷射混凝土干拌法 干拌法是将水泥、砂、石在干燥状态下拌合均匀，用压缩空气将其和速凝剂送至喷嘴并与压力水混合后进行喷灌的方法。此法须由熟练人员操作，水灰比宜小，石子须用连续级配，粒径不得过大，水泥用量不宜太小，一般可获得28～34兆帕的混凝土强度和良好的粘着力。但因喷射速度大，粉尘污染及回弹情况较严重，使用上受一定限制。 2、喷射混凝土湿拌法 是将拌好的混凝土通过压浆泵送至喷嘴，再用压缩空气进行喷灌的方法。施工时宜用随拌随喷的办法，以减少稠度变化。此法的喷射速度较低，由于水灰比增大，混凝土的初期强度亦较低，但回弹情况有所改善，材料配合易于控制，工作效率较干拌法为高。 二、施工顺序 将预先配好的水泥、砂、石子、水和一定数量的外加剂，装入喷射机，利用高压空气将其送到喷头和速凝剂混合后，以很高的速度喷向岩石或混凝土的表面而形成。
宜采用普通水泥，要求良好的骨料，10mm以上的粗骨料控制在30%以下，最大粒径小于25mm；不宜使用细砂。主要用于岩石峒库、隧道或地下工程和矿井巷道的衬砌和支护。 1、准备工作 ①、检查锚杆安装是否符合设计要求，发现问题及时处理。 ②、清理喷射现场的矸石杂物，将喷浆机安设在顶帮围岩稳定安全地点，距离道轨间隙不能小于0.5m。接好风、水管路，输料管路要平直不得有急弯，接头要严密，不得漏风，严禁将非抗静电的塑料管做输料管使用。 ③、检查喷浆机是否完好，并送电空载试运转，紧固好磨擦板，不得出现漏风现象。 ④、喷射前必须用高压风水冲洗岩面，在巷道拱顶和两帮应安设喷厚标志。 ⑤、喷射人员要佩戴齐全有效的劳保用品。 2、配拌料 ①、利用筛子、斗检查粗细骨料配比是否符合要求。 ②、检查骨料含水率是否合格。 ③、按设计配比把水泥和骨料送入拌料机，上料要均匀。?水泥：砂：石子，砼重量配合比水泥∶砂∶石子=1∶2∶2，人工拌料时采用潮拌料，水泥、砂和石子应清底并翻拌三遍使其混合均匀。 ④、检查拌好的潮料含水率，要求能用手握成团，?松开手似散非散，吹无烟。
目录 免责声明------------------------------------------------2 一、产品简介及特点--------------------------------------3 二、安全操作规范----------------------------------------5 三、产品技术参数----------------------------------------8 四、产品使用说明----------------------------------------9 五、产品保养与维护--------------------------------------11 六、交货清单--------------------------------------------13 七、合格证----------------------------------------------14 八、产品验收单------------------------------------------15 免责声明 1、请在使用本产品前认真阅读产品说明书，并严格按照规范进行操作及保养维护。 1 / 22
2、对于违规操作及其他人为因素造成安全事故或设备故障，本公司不承担任何法律或经济责任。 3、因未按说明书要求进行保养维护而造成设备故障，本公司不承担任何法律或经济责任。 4、用户有权选择通用配件供应方，但因非原厂配件造成设备损坏或故障，本公司不承担任何责任；同时，从用户选择使用非原厂配件起视为放弃产品三包的权利。 5、本公司对该产品享有改进、升级的权利，说明书中所附油路图、电路图若有变更，恕不另行通知。 2 / 22

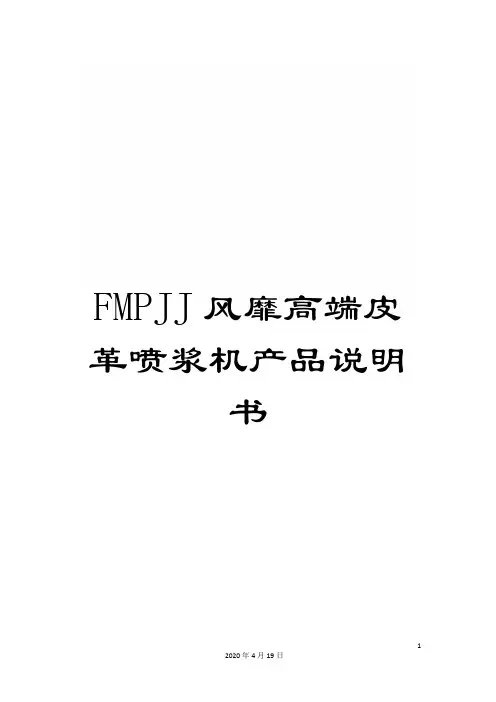

F M J J风靡高端皮革喷浆 机产品说明书 The latest revision on November 22, 2020
