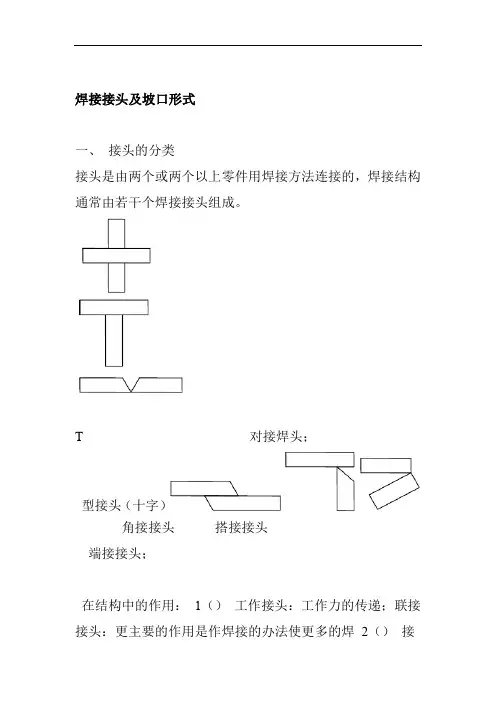

焊接接头及坡口形式
一、
接头的分类
接头是由两个或两个以上零件用焊接方法连接的，焊接
结构通常由若干个焊接接头组成。
型接头（十字）
端接接头
在结构中的作用：
（1）工作接头：工作力的传递；
（2）联接接头：更主要的作用是作焊接的办法使更多的焊接连接成整体，起连接作用。通常不做强度计算。
（3）蜜封接头：防止泄漏是其主要作用。
1.对接接头
搭接接头角接接头
从受力的角度看，受力状况好，应力集中程度小，材料消耗少，变形也较小。往往在接头开坡口。
2.T型和十字接头
将相互垂直的焊件用角焊缝边接起来的接头，分焊透、
不焊透两种，接头焊透，要根据坡口的T型和十字接头承受
动载能力而定，不焊透的T型和十字接头承受力是不周的。
3.搭接接头。
是指两个焊接部分重叠在一起。搭接接头应力分布不均
匀，强度较低。
4.角接头
是指两个焊件的端面构成大于30。、小于是135。夹角，用焊接连接起来的接头。
5.端接接头
是指将两构件重叠放置或两焊件之间的夹角不大于
30°,用焊接边接起来的接头。
二、坡口的形式和坡口尺寸
1.坡口的形式
主要是保证焊接接头的质量和方便焊接、使焊缝根部焊
透。
选用何种坡口形式，主要取决于焊接的方法、焊接的位置、焊件的厚度、焊缝熔透要求。
选择坡口应注意如下问题:
1)坡口的加工条件；
2)可焊接性；
3)焊接材料的消耗生产成本;
4)焊接变形如何；
常用的坡口形式：
1)I型
2)V型
3)双丫型
4)U型
5)双丫形
2.坡口的作用
1)确保焊接电源深入到坡口根部间隙处；
2)操作清除焊渣；
3)调节熔敷金属比例，提高焊接接头综合性能;
3.坡口的加工
加工方法的选择:
(1)剪边：用剪板机剪切加工；
工亦￡頊
(2)刨边：用刨床或刨边机加工；
(3)车边：用车床和专用管贡上加工；
(4)热切割：用气体火焰或等离子弧加工；
(5)碳弧切割：清理焊根时开坡口；
(6)铲削或磨削：手工或风动工具铲削坡口；
4.坡口尺寸
1)坡口角度：两坡面之间的夹角；符号a表示。
2)坡口面角度：焊接待加工坡口的端面与坡口面之间的夹角；符号
B表示。
3)钝边：钝边的作用是防止焊接根部焊穿；符号p表示
4)根部间隙：是确保焊缝根部焊透；符号b表示。
5)根部半径：是增大坡口的空间；符号R表示
6)坡口深度：主要是保证焊件在厚度方向上全部焊透。
符号H表示。
坡口尺寸对焊缝质量影响很大。坡口角度、根部间隙、钝边
称为“坡口三要素”
5.坡口的选择
选择的原则：
1)容易加工；
2)使焊条伸入根部间隙；
3)坡口焊后变形小；
4)节省焊条，提高生产率;
焊接接头和坡口形式 焊接接头形式可分为：对接接头、T形接头、角接接头和搭接接头。 一、对接接头 将两块钢板对在一起焊接，称为对接；一块钢板卷成圆筒后对在一起焊接，也属对接。对接接头容易焊透，受力情况好，应力分布均匀，联接强度高，因而焊接接头质量容易保证。 为了保证焊接质量，必须在焊接接头处开适当的坡口。坡口的主要作用是保证焊透，此外，坡口的存在还可形成足够容积的金属液熔池，以便焊渣浮起，不致造成夹渣。坡口的几何尺寸必须设计好，以便减少金属填充量、减少焊接工作量和减少变形。 对接接头形式如图2-14所示。对于钢板厚度在6 mm以下的双面焊，因其手工焊的熔深可达4 mm，故可以不开坡口，如图2-14（a）所示。 对于厚度在6－40 mm 的钢板，可采用如图2-14（b）所示的V 形坡口，进行双面焊。在无法进行双面焊时，也可采用带垫板（厚度≥3mm）的单面焊。由于垫板的存在，不易被烧穿。
当板厚为12－60mm时，可采用如图2-14（c）示的X形坡口。在板厚相同的情况下，采用X形坡口可减少焊条金属量二分之一左右，而且焊件的变形及所产生的内应力相应小些，因此它多用于厚度较大并变形要求较小的工件。X形坡口有对称的；还有不对称的，即一侧深另一侧浅。较浅的一侧焊接工作量小些 图2-14（d）（e）分别为单U形坡口及双U形坡口，这类坡口的填敷金属量均较V形坡口少些，焊件变形也较小，但其坡口加工较困难，故一般只在较重要的焊接结构时采用。 当对接的两块钢板厚度不相等时，为了防止焊接时薄的一边金属过热，而厚的一边金属难于熔化的现象，避免焊不透或烧穿；为了减少由于接头处厚度不等、刚度不一而产生焊接变形与裂纹的可能性，应采用如图2-15所示的厚度过渡开坡口的形式。
焊接接头种类及坡口形式 2课时。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。重点：认识接头形式，种类，坡口形式 难点：接头的应用，坡口的作用，相应的尺寸 一．焊接接头的种类 用焊接方法联接的接头叫做焊接接头 焊接接头包括：焊缝、熔合区和热影响区 焊接接头包括：对接接头，T形接头，十字接头，搭接接头，角接接头，端接接头，套管接头，斜对接接头，卷边接头，和锁底对接接头，常用的几种接头有： 1.对接接头： 两焊件相对平行的接头。它是焊接结 构中应用最多的一种接头形式， 最常用的一种接头形式，这种接头 受力状况好，应力集中程度低，是比 较理想的接头形式。 2.T形接头： 一焊件之端与另一焊件表面构成直角 或近似直角的接头， 能承受各种方向 力和力炬。是综
合性最好的接头。 仅次于对接接头 的焊接接头 3.角接接头 两焊件端面构成在于30度小于135度夹角的接头。这种接头受力状况不好，多用于箱形构件，根据焊件厚度不同常用于不重要的结构中。 4.搭接接头 两焊件部分重叠构成接头，其应力分布不均匀。疲劳强度较低，不是理想的接头形式，适用于被焊结构狭窄及密闭的时接结构。
二．坡口形式及坡口尺寸 坡口形式共有三种：基本型、组合型、特殊型 1．坡口的作用 开坡口的目的就是保证电弧能深入根部，使根部焊透以便清除熔渣，获得较好的焊缝成型。而且坡口能起到调节基本金属与填充金属的比例作用。（手弧时熔深一般2—4MM）2．坡口形式（基本型） 1）工形坡口 不开坡口，两焊件之间留有一定的间隙，一般在5——6MM 的焊件，保证焊透 2）V形坡口 是最常用的坡口形式，便于加工焊接为单面焊，焊后易产生角变形。V形坡口加工容易，但焊后易产生角度变形。 3）X形坡口 采用此坡口后，在厚度相等的情况下，能减少焊缝金属量1/2，并且对称焊接，焊后焊接形较小。缺点是焊接时需要翻转焊件，X形坡口即能减少填充金属又能减少焊缝变形的坡口。
精心整理 导师带徒论文 题目：不同板厚焊接坡口形式的研究 姓名：田飞 单位：五分公司 2008一、二、三、四、五、六、七、 1.2.焊接技术的发展历史 焊接技术是随着金属的应用而出现的，古代的焊接方法主要是铸焊、钎 焊和锻焊。中国商朝制造的铁刃铜钺，就是铁与铜的铸焊件，其表面铜 与铁的熔合线婉蜒曲折，接合良好。春秋战国时期曾侯乙墓中的建鼓铜 座上有许多盘龙，是分段钎焊连接而成的。经分析，所用的与现代软钎 料成分相近。 战国时期制造的刀剑，刀刃为钢，刀背为熟铁，一般是经过加热锻焊而 成的。据明朝宋应星所着《天工开物》一书记载：中国古代将铜和铁一 起入炉加热，经锻打制造刀、斧；用黄泥或筛细的陈久壁土撒在接口上， 分段煅焊大型船锚。中世纪，在叙利亚大马士革也曾用锻焊制造兵器。
古代焊接技术长期停留在铸焊、锻焊和钎焊的水平上，使用的热源都是 炉火，温度低、能量不集中，无法用于大截面、长焊缝工件的焊接，只 能用以制作装饰品、简单的工具和武器。 19世纪初，英国的戴维斯发现电弧和氧乙炔焰两种能局部熔化金属的高 温热源；1885～1887年,俄国的别纳尔多斯发明碳极电弧焊钳；1900年 又出现了铝热焊。 20世纪初，碳极电弧焊和气焊得到应用，同时还出现了薄药皮焊条电弧 焊，电弧比较稳定，焊接熔池受到熔渣保护，焊接质量得到提高，使手 工电弧焊进入实用阶段，电弧焊从20年代起成为一种重要的焊接方法。 在此期间，美国的诺布尔利用电弧电压控制焊条送给速度，制成自 动电弧焊机，从而成为焊接机械化、自动化的开端。1930年美国的罗宾 二、 1 对（1）I （2）V （3）X （4）U 2 接。 3 （1 3 4～5 6～12 >12 焊条直径(mm)2 3.2 3.2～4 4～5 5-6 （2）焊接电流的确定：根据焊条直径选择焊接电流。焊接低碳钢时，按下面经验公式选择焊接电流：I=(30～50)d。应当指出，上式只提供一个大概的焊接电流范围，实际生产中，还要根据焊件
焊接接头及坡口形式 一、 接头的分类 接头是由两个或两个以上零件用焊接方法连接的，焊接 结构通常由若干个焊接接头组成。 型接头（十字） 端接接头 在结构中的作用： （1）工作接头：工作力的传递； （2）联接接头：更主要的作用是作焊接的办法使更多的焊接连接成整体，起连接作用。通常不做强度计算。 （3）蜜封接头：防止泄漏是其主要作用。 1.对接接头 搭接接头角接接头
从受力的角度看，受力状况好，应力集中程度小，材料消耗少，变形也较小。往往在接头开坡口。 2.T型和十字接头 将相互垂直的焊件用角焊缝边接起来的接头，分焊透、 不焊透两种，接头焊透，要根据坡口的T型和十字接头承受 动载能力而定，不焊透的T型和十字接头承受力是不周的。 3.搭接接头。 是指两个焊接部分重叠在一起。搭接接头应力分布不均 匀，强度较低。 4.角接头 是指两个焊件的端面构成大于30。、小于是135。夹角，用焊接连接起来的接头。 5.端接接头 是指将两构件重叠放置或两焊件之间的夹角不大于 30°,用焊接边接起来的接头。 二、坡口的形式和坡口尺寸 1.坡口的形式 主要是保证焊接接头的质量和方便焊接、使焊缝根部焊 透。 选用何种坡口形式，主要取决于焊接的方法、焊接的位置、焊件的厚度、焊缝熔透要求。
选择坡口应注意如下问题: 1)坡口的加工条件； 2)可焊接性； 3)焊接材料的消耗生产成本; 4)焊接变形如何； 常用的坡口形式： 1)I型 2)V型 3)双丫型 4)U型 5)双丫形 2.坡口的作用 1)确保焊接电源深入到坡口根部间隙处； 2)操作清除焊渣； 3)调节熔敷金属比例，提高焊接接头综合性能; 3.坡口的加工 加工方法的选择: (1)剪边：用剪板机剪切加工； 工亦￡頊
?第二节焊接接头和坡口形式 ?作者：匿名来源：浏览次数：50 网友评论0条 ?文字大小：【大】【中】【小】评分等级：0 ? 焊接接头和坡口形式 焊接接头形式可分为：对接接头、T形接头、角接接头和搭接接头。 一、对接接头|观看动画：对接接头不开坡口，开ｖ形坡口，开ｘ形坡口| 将两块钢板对在一起焊接，称为对接；一块钢板卷成圆筒后对在一起焊接，也属对接。对接接头容易焊透，受力情况好，应力分布均匀，联接强度高，因而焊接接头质量容易保证。 为了保证焊接质量，必须在焊接接头处开适当的坡口。坡口的主要作用是保证焊透，此外，坡口的存在还可形成足够容积的金属液熔池，以便焊渣浮起，不致造成夹渣。坡口的几何尺寸必须设计好，以便减少金属填充量、减少焊接工作量和减少变形。 对接接头形式如图2-14所示。对于钢板厚度在6mm以下的双面焊，因其手工焊的溶深可达4mm，故可以不开坡口，如图2-14（a）所示。 对于厚度在6－40mm 的钢板，可采用如图2-14（b）所示的V 形坡口，进行双面焊。在无法进行双面焊时，也可采用带垫板（厚度≥3 mm）的单面焊。由于垫板的存在，不易被烧穿。 当板厚为12－60mm时，可采用如图2-14（c）示的X形坡口。在板厚相同的情况下，采用X形坡口可减少焊条金属量二分之一左右，而且焊件的变形及所产生的内应力相应小些，因此它多用于厚度较大并变形
要求较小的工件。X形坡口有对称的；还有不对称的，即一侧深另一侧浅。较浅的一侧焊接工作量小些。 图2-14（d）（e）分别为单U形坡口及双U形坡口，这类坡口的填敷金属量均较V形坡口少些，焊件变形也较小，但其坡口加工较困难，故一般只在较重要的焊接结构时采用。 当对接的两块钢板厚度不相等时，为了防止焊接时薄的一边金属过热，而厚的一边金属难于熔化的现象，避免焊不透或烧穿；为了减少由于接头处厚度不等、刚度不一而产生焊接变形与裂纹的可能性，应采用如图2-15所示的厚度过渡开坡口的形式。在考虑焊接接头时采用等厚度焊接是一条很重要的原则。当薄板厚度≤10mm，两板厚度差≥3mm；或当薄板厚度>10mm而两板厚度差大于薄板厚度的30％，或超过5mm时，均应按图2-15的要求削薄厚度边缘。
焊缝形式及坡口尺寸在图纸上是怎样表示的 焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 焊接符号由哪几部分组成 焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。 焊缝形式及坡口尺寸在图纸上是怎样表示的 焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 表示焊缝的基本符号有哪些 焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。 GB324-1988中规定了13种焊缝形式的符号，见表2-2。
点击下载焊接符号说明大全（excel表格详细讲解） 焊接加工符号的国家标准有哪些 焊接符号的国家标准主要有两个: (1) GB324一2008《焊缝代号》。 (2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。 表示焊缝的辅助符号有哪些 辅助符号表示焊缝表面形状特征的符号，见表2-3。不需要确切地说明焊缝的表面形状时，可以不用辅助符号。 表示焊缝的补充符号有哪些
补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。 表示焊缝的尺寸符号有哪些
焊缝的尺寸符号见表2-5。 焊接符号标注中的指引线 指引线是表示指引焊缝位置的符号。由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。指引线指向有关焊缝处，基准线一般应为水平线。焊缝符号及尺寸标注在基
准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。 焊接符号标注方法 完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号，以及指引线、一些尺寸符号和数据等。标注箭头线时，可指向焊缝或不指向焊缝，如图3-19所示。 基准线的虚线可在基准线的实线上侧或下侧，当焊缝在接头的箭头侧，则基本符号标在基准线的实线侧，如果焊缝在接头非箭头侧，则将基本符号标在基准线的虚线侧。标注对称焊缝或双面埠缝可不加虚线，如图3-20所示。
焊接接头的种类及接头型式 焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及坡口形式也不同。焊接接头型式有：对接接头、T形接头、角接接头及搭接接头等。 (一)对接接头 两件表面构成大于或等于135°，小于或等于18 焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及坡口形式也不同。焊接接头型式有：对接接头、T形接头、角接接头及搭接接头等。 (一)对接接头 两件表面构成大于或等于135°，小于或等于180°夹角的接头，叫做对接接头。在各种焊接结构中它是采用最多的一种接头型式。 钢板厚度在6mm以下，除重要结构外，一般不开坡口。 厚度不同的钢板对接的两板厚度差(δ—δ1)不超过表1—2规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选取；否则，应在厚板上作出如图1—8所示的单面或双面削薄；其削薄长度L≥3(δ—δ1)。 图1—8 不同厚度板材的对接 (a)单面削薄，(b)双面削薄
表1-2 (二)角接接头 两焊件端面间构成大于30°、小于135°夹角的接头，叫做角接接头，见图1—9。这种接头受力状况不太好，常用于不重要的结构中。 图1—9 角接接头 (a)I形坡口；(b)带钝边单边V形坡口 (三)T形接头
一件之端面与另一件表面构成直角或近似直角的接头，叫做T形接头，见图1—1 0。 图1—10 T形接头 (四)搭接接头 两件部分重叠构成的接头叫搭接接头，见图1—11。 图1—11 搭接接头 (a)I形坡口，(b)圆孔内塞焊；(c)长孔内角焊 搭接接头根据其结构形式和对强度的要求，分为不开坡口、圆孔内塞焊和长孔内角焊三种形式，见图1—11。
90° 1 90° 2 90° 3 70° 4 δ 70° 5.7 R 5 2 5 2 5.7 20° 名称 备注 序号 90° R 5 一、埋弧焊焊缝坡口的基本形式和尺寸： 坡口形式和尺 寸 Y 形坡口 =10 双 Y 形坡 口 =12 双 Y 形坡 口 =14 双 Y 形坡 口 见列表 双 U 形坡 口 =26 S=40.5mm 2 G=0.32kg/m δ =16～ 25 工件 厚度 90° S= 77.8 mm 2 G=0.61kg/m 2 S=24.5mm 2 G=0.20kg/m 2 S=60.5mm 2 G=0.47kg/m 3 90° 3 1
9 =34 双 U 形坡口 =28 双 U 形坡 口 S= 89.4 mm 2 G=0.7kg/m =30 双 U 形坡 口 2 S=101.8mm 2 G=0.8kg/m =32 双 U 形坡 口 2 S=115 mm 2 G=0.9kg/m S=128.8mm 2 G=1.0kg/m
14 =50 双 U 形坡口 10 =36 双 U 形坡 口 11 =38 双 U 形坡 口 12 =40 双 U 形坡 口 13 =44 双 U 形坡 口 15° 6.2 R 5 S=127.4mm 2 G=1.0kg/m S=140.1mm 2 G=1.1kg/m 2 S=153.4mm 2 G=1.2kg/m 2 S=181.6mm 2 G=1.43kg/m 2 S= 227.8mm G=1.79kg/m
18 δ =12～ 16 带长舌双面 单边V 形坡 口 19 δ =18～ 22 带长舌双面 单边V 形坡 口 20 =24 带长舌双面 J形坡口 带长舌双面 J形坡口 3 5 ° 3 ° °0 见列表 见列表 S=266mm2 G=2.09kg/m S=208mm2 G=1.63kg/m 21 =25
焊缝坡口的基本形式与尺寸 根据设计或工艺需要，将焊件的待焊部位加工成一定几何形状的沟槽称为坡口。开坡口的目的是为了得到在焊件厚度上全部焊透的焊缝。 (一)坡口形式 坡口的形式由 GB985—88《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》、GB986—88《埋弧焊焊缝坡口的基本形式及尺寸》标准制定的：根据坡口的形状，坡口分成I形(不开坡口)、V形、Y形、双Y形、U形、双U 形、单边V形、双单边Y形、J形等各种坡口形式。 V形和Y形坡口的加工和施焊方便(不必翻转焊件)，但焊后容易产生角变形。 双Y形坡口是在V形坡口的基础上发展的。当焊件厚度增大时，采用双Y 形代替V形坡口，在同样厚度下，可减少焊缝金属量约1/2，并且可对称施焊，焊后的残余变形较小。缺点是焊接过程中要翻转焊件，在筒形焊件的内部施焊，使劳动条件变差。 U形坡口的填充金属量在焊件厚度相同的条件下比V形坡口小得多，但这种坡口的加工较复杂。 (二)坡口的几何尺寸 (1)坡口面：待焊件上的坡口表面叫坡口面。 (2)坡口面角度和坡口角度：待加工坡口的端面与坡口面之间的夹角叫坡口面角度，两坡口面之间的夹角叫坡口角度，见图1—5。 开单面坡口时，坡口角度等于坡口面角度；开双面对称坡口时，坡口角度等于两倍的坡口面角度。 坡口角度（或坡口面角度）应保证焊条能自由伸入坡口内部，不和两侧坡口面相碰，但角度太大将会消耗太多的填充材料，并降低劳动生产率。 (3)根部间隙：焊前在接头根部之间预留的空隙叫根部间隙，见图1—5。根部间隙又叫装配间隙。根部间隙的作用在于焊接底层焊道时，能保证根部可以焊透。因此，根部间隙太小时，将在根部产生焊不透现象；但太大的根部间隙，又会使根部烧穿，形成焊瘤。 (4)钝边：焊件开坡口时，沿焊件接头坡口根部的端面直边部分叫钝边，见图1—5。钝边的作用是防止根部烧穿。但钝边值太大，又会使根部焊不透。 (5)根部半径：在J形、U形坡口底部的圆角半径叫根部半径(见图1—5)。它的作用是增大坡口根部的空间，使焊条能够伸入根部，以便焊透根部。
第一节焊接接头及坡口形式 教学目标： 1.掌握各个焊接接头的形式 2.了解所有破口形式 教学重点： 1.焊接接头的分类 2.对接破口的形式 课时：3课时 过程： 一、焊接接头分类 分类： 焊接接头是由两个或两个以上零件用焊接方法连接的。焊接接头按接头的结构形式可分为五大类，即：对接接头、T形(十字)接头、搭接接头、角接接头和端接接头等。 作用： ①工作接头 ②联系接头 ③密封接头 焊接接头基本类型如图3-1所示。
图3-1 焊接接头基本类型 a)对接接头 b)T形(十字)接头 c)搭接接头 d)角接接头 e)端接接头 1.对接接头 这种接头从受力的角度看，受力状况好、应力集中程度小，焊接材料消耗较少，焊接变形也较小，是比较理想的接头形式，在所有的焊接接头中，对接接头应用最广泛。 2.T形和十字接头 这种接头是指将相互垂直的焊件用角焊缝连接起来的接头，它有焊透和不焊透两种形式，见图3-2。
图3-2 焊透和不焊透的接头形式 a)焊透的接头形式 b)不焊透的接头形式 3.搭接接头 这种接头是指将两个焊件部分重叠在一起，加上专门的搭接件，用角焊缝、塞焊缝、槽焊缝或压焊缝连接起来的接头。常见的搭接接头形式如图3-3所示。 4.角接头 这种接头是指将两个焊件的端面构成大于30°、小于135°夹角，用焊接连接起来的接头。
图3-3 常见的搭接接头形式 a)正面角焊缝 b)侧面角焊缝 c)联合焊缝 d)正面角 焊缝+塞焊 e)正面角焊缝+槽焊 f)缝焊 g)电阻点焊 5.端接接头 这种接头是指将两焊件重叠放置或两焊件表面之间的夹角不大于30°，用焊接连接起来的接头。端接接头形式如图3-4所示。 图3-4 端接接头形式
焊接接头及坡口形式 一、接头的分类 接头是由两个或两个以上零件用焊接方法连接的，焊接结构通常由若干个焊接接头组成。 T 对接焊头； 型接头（十字） 角接接头搭接接头 端接接头； 在结构中的作用：1（）工作接头：工作力的传递；联接接头：更主要的作用是作焊接的办法使更多的焊2（）接
连接成整体，起连接作用。通常不做强度计算。）（3蜜封接头：防止泄漏是其主要作用。对接接头．1． 从受力的角度看，受力状况好，应力集中程度小，材料消耗少，变形也较小。往往在接头开坡口。 2．T型和十字接头 将相互垂直的焊件用角焊缝边接起来的接头，分焊透、不焊透两种，接头焊透，要根据坡口的T型和十字接头承受动载能力而定，不焊透的T型和十字接头承受力是不周的。 3．搭接接头° 是指两个焊接部分重叠在一起。搭接接头应力分布不均匀，强度较低。 4．角接头 是指两个焊件的端面构成大于30°、小于是135°夹角，用焊接连接起来的接头。 5．端接接头 是指将两构件重叠放置或两焊件之间的夹角不大于30°，用焊接边接起来的接头。 二、坡口的形式和坡口尺寸 1．坡口的形式 主要是保证焊接接头的质量和方便焊接、使焊缝根部焊透。选用何种坡口形式，主要取决于焊接的方法、焊接的位置、
焊件的厚度、焊缝熔透要求。．选择坡口应注意如下问题： 1)坡口的加工条件； 2)可焊接性； 3)焊接材料的消耗生产成本； 4)焊接变形如何； 常用的坡口形式： 1）I型 2）V型 3）双Y型 4）U型 5）双Y形
2．坡口的作用 1）确保焊接电源深入到坡口根部间隙处； 2）操作清除焊渣； 3）调节熔敷金属比例，提高焊接接头综合性能； 坡口的加工．3． 加工方法的选择： （1）剪边：用剪板机剪切加工； （2）刨边：用刨床或刨边机加工； （3）车边：用车床和专用管贡上加工； （4）热切割：用气体火焰或等离子弧加工； （5）碳弧切割：清理焊根时开坡口； （6）铲削或磨削：手工或风动工具铲削坡口； 4．坡口尺寸 1）坡口角度：两坡面之间的夹角；符号a表示。 2）坡口面角度：焊接待加工坡口的端面与坡口面之间的夹角；符号B表示。 3）钝边：钝边的作用是防止焊接根部焊穿；符号p表示。4）根部间隙：是确保焊缝根部焊透；符号b表示。 5）根部半径：是增大坡口的空间；符号R表示 6）坡口深度：主要是保证焊件在厚度方向上全部焊透。符号H表示。
焊缝基本知识 1、什么是焊接接头？它有哪几种类型？ 用焊接方法连接的接头称为焊接接头（简称为接头）。它由焊缝、熔合区、热影响区及其邻近的母材组成。在焊接结构中焊接接头起两方面的作用，第一是连接作用，即把两焊件连接成一个整体；第二是传力作用，即传递焊件所承受的载荷。根据GB/T3375—94《焊接名词术语》中的规定，焊接接头可分为10种类型，即对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头和锁底接头，示于图1。其中以对接接头和T形接头应用最为普遍。 2、什么是坡口？常用坡口有哪些形式？ 根据设计或工艺需要，将焊件的待焊部位加工成一定几何形状的沟槽称为坡口。开坡口的目的是为了得到在焊件厚度上全部焊透的焊缝。坡口的形式由 GB985—88《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》、GB986—88《埋弧焊焊缝坡口的基本形式及尺寸》标准制定的：常用的坡口形式有I形坡口、Y型坡口、带钝边U形坡口、双Y形坡口、带钝边单边V形坡口等，见图2。
3、表示坡口几何尺寸的参数有哪些？它们各起什么作用？ 1）坡口面，焊件上所开坡口的表面称为坡口面，见图3。 2）坡口面角度和坡口角度，焊件表面的垂直面与坡口面之间的夹角称为坡口面角度，两坡口面之间的夹角称为坡口角度，见图4。
开单面坡口时，坡口角度等于坡口面角度；开双面对称坡口时，坡口角度等于两倍的坡口面角度。坡口角度（或坡口面角度）应保证焊条能自由伸入坡口内部，不和两侧坡口面相碰，但角度太大将会消耗太多的填充材料，并降低劳动生产率。 3）根部间隙，焊前，在接头根部之间预留的空隙称为根部间隙。亦称装配间隙。根部间隙的作用在于焊接底层焊道时，能保证根部可以焊透。因此，根部间隙太小时，将在根部产生焊不透现象；但太大的根部间隙，又会使根部烧穿，形成焊瘤。 4）钝边，焊件开坡口时，沿焊件厚度方向未开坡口的端面部分称为钝边。钝边的作用是防止根部烧穿，但钝边值太大，又会使根部焊不透。 5）根部半径，U形坡口底部的半径称为根部半径。根部半径的作用是增大坡口根部的横向空间，使焊条能够伸入根部，促使根部焊透。 4、试比较Y形、带钝边U形、双Y形三种坡口各自的优缺点？ 当焊件厚度相同时，三种坡口的几何形状见图5。 Y形坡口：1）坡口面加工简单。2）可单面焊接，焊件不用翻身。3）焊接坡口空间面积大，填充材料多，焊件厚度较大时，生产率低。4）焊接变形大。 带钝边U形坡口：1）可单面焊接，焊件不用翻身。2）焊接坡口空间面积大，填充材料少，焊件厚度较大时，生产率比Y形坡口高。3）焊接变形较大。4）坡口面根部半径处加工困难，因而限制了此种坡口的大量推广应用。 双Y形坡口：1）双面焊接，因此焊接过程中焊件需翻身，但焊接变形小。2）坡口面加工虽比Y形坡口略复杂，但比带钝边U形坡口的简单。3）坡口面积介于Y形坡口和带钝边U形坡口之间，因此生产率高于Y形坡口，填充材料也比Y形坡口少。 5、常用的垫板接头有哪几种形式？它有什么优缺点？ 在坡口背面放置一块与母材成分相同的垫板，以便焊接时能得到全焊透的焊缝，根部又不致被烧穿，这种接头称为垫板接头。常用的垫板接头形式有：I形带垫板坡口、V形带垫板坡口、Y形带垫板坡口、单边V形带垫板坡口等见图6。
坡口和焊缝的基础知识 培训要求了解坡口和焊缝的基础知识，熟悉焊缝符号的表示方法。 第一节焊接接头和坡口 一、焊接接头的种类和坡口 1、焊接接头的种类 用焊接的方法连接工件的接头叫焊接接头。焊接时，由于焊件的厚度、结构及使用条件的不同，其接头形式及坡口形式也不同。焊接接头的形式有对接接头、T形接头、角接接头及搭接接头等。 （1）对接接头 两构件表面构成大于或等于135°而小于或等于180°夹角的接头，对接接头。在各种焊接结构中，它是采用得最多的一种接头形式。 （2）T形接头 一个焊接构件与另外一个焊接构件的表面构成直角或近似直角的接头，叫做T形接头。 （3）角接接头 两焊件端面间构成的大于30°而小于135°的接头叫角接接头，如图2-3所示。 T形接头角接接头
（4）搭接接头 两焊件部分重叠构成的接头叫搭接接头。搭接接头根据其结构形式和对强度的要求，分为不开坡口、圆孔内塞焊、长椭圆孔塞焊等三种形式。 搭接接头 2、焊接接头的坡口 （1）坡口形式根据坡口的形 状，坡口分为I形（不开坡口）、 V形、Y形、双Y形，U形、双 U形、单（钝）边V形，K形以 及J形等，其中以前面三种最为 常用。 （2）坡口的几何尺寸主要有 坡口面、坡口面角度、坡口角度、 根部间隙、钝边和根部半径等几 个概念。如图所示。坡口的几何尺寸 二、焊缝的形式和尺寸 1、焊缝的形式焊缝按结合形式可分为对接焊缝、角焊缝、塞焊缝、槽焊缝和端接焊缝等五种；按施焊时在空间所处位置不同可分为平焊缝、立焊缝、横焊缝、仰焊缝等四种形式；按焊缝的断续情况可分为连续焊缝和断续焊缝这两种。 2、焊缝的形状尺寸 焊缝的形状用一系列几何尺寸来表示，不同的焊缝其形状参数也不一样。主要的形状参数有焊缝宽度、余高、熔深、焊缝厚度、焊脚、焊缝成型系数、融合比等。 （1）焊缝宽度焊缝表面与母材的交界处叫做焊趾。焊缝表面两焊趾之间的距离叫做焊缝宽度。如图所示。
