1 MOV A,Rn 寄存器内容送入累加器
2 MOV A,direct 直接地址单元中的数据送入累加器
3 MOV A,@Ri 间接RAM 中的数据送入累加器
4 MOV A,#tata 立即数送入累加器
5 MOV Rn,A 累加器内容送入寄存器
6 MOV Rn,direct 直接地址单元中的数据送入寄存器
7 MOV Rn,#data 立即数送入寄存器
8 MOV direct,A 累加器内容送入直接地址单元
9 MOV direct,Rn 寄存器内容送入直接地址单元10 MOV direct,direct 直接地址单元中的数据送入另一个直接地址单元11 MOV direct,@Ri 间接RAM 中的数据送入直接地址单元12 MOV direct,#data 立即数送入直接地址单元13 MOV @Ri,A 累加器内容送间接RAM 单元14 MOV @Ri,direct 直接地址单元数据送入间接RAM 单元15 MOV @RI,#data 立即数送入间接RAM 单元16 MOV DRTR,#dat16 16 位立即数送入地址寄存器17 MOVC A,@A+DPTR 以DPTR 为基地址变址寻址单元中的数据送入累加器18 MOVC A,@A+PC 以PC 为基地址变址寻址单元中的数据送入累加器19 MOVX A,@Ri 外部RAM（8 位地址）送入累加器20 MOVX A,@DPTR 外部RAM（16 位地址）送入累加器21 MOVX @Ri,A 累计器送外部RAM（8 位地址）22 MOVX @DPTR,A 累计器送外部RAM（16 位地址）23 PUSH direct 直接地址单元中的数据压入堆栈24 POP direct 弹栈送直接地址单元25 XCH A,Rn 寄存器与累加器交换26 XCH A,direct 直接地址单元与累加器交换27 XCH A,@Ri 间接RAM 与累加器交换28 XCHD A,@Ri 间接RAM 的低半字节与累加器交换算术操作类指令：算术操作类指令1 ADD A,Rn 寄存器内容加到累加器2 ADD A,direct 直接地址单元的内
容加到累加器 3 ADD A,@Ri 间接ROM 的内容加到累加器 4 ADD A,#data 立即数加到累加器5 ADDC A,Rn 寄存器内容带进位加到累加器6 ADDC A,direct 直接地址单元的内容带进位加到累加器7 ADDC A,@Ri 间接ROM 的内容带进位加到累加器8 ADDC A,#data 立即数带进位加到累加器9 SUBB A,Rn 累加器带借位减寄存器内容
第1 页共8 页
10 SUBB A,direct 累加器带借位减直接地址单元的内容11 SUBB A,@Ri 累加器带借位减间接RAM 中的内容12 SUBB A,#data 累加器带借位减立即数13 INC A 累加器加1 14 INC Rn 寄存器加1 15 INC direct 直接地址单元加1 16 INC @Ri 间接RAM 单元加1 17 DEC A 累加器减1 18 DEC Rn 寄存器减1 1 12 19 DEC direct 直接地址单元减1 20 DEC @Rj 间接RAM 单元减1 21 INC DPTR 地址寄存器DPTR 加1 22 MUL AB A 乘以B，结果放在A 23 DIV AB A 除以B，结果放在A 24 DA A 累加器十进制调整布尔变量操作类指令：1 CLR C 清进位位2 CLR bit 清直接地址位3 SETB C 置进位位4 SETB bit 置直接地址位5 CPL C 进位位求反6 CPL bit 置直接地址位求反7 ANL C,bit 进位位和直接地址位相“与” 8 ANL C,bit 进位位和直接地址位的反码相“与” 9 ORL C,bi t 进位位和直接地址位相“或” 10 ORL C,bit 进位位和直接地址位的反码相“或” 11 MOV C,bit 直接地址位送入进位位 12 MOV bit,C 进位位送入直接地址位 13 JC rel 进位位为 1 则转移 14 JNC rel 进位位为 0 则转移 15 JB bit,rel 直接地址位为 1 则转移 16 JNB bit,rel 直接地址位为 0 则转移 17 JBC
bit,rel 直接地址位为 1 则转移，该位清零逻辑操作数指令：逻辑操作数指令： 1 ANL A,Rn 累加器与寄存器相“与” 2 ANL A,direct 累加器与直接地址单元相“与” 3 ANL A,@Ri 累加器与间接 RAM 单元相“与” 4 ANL A,#data 累加器与立即数相“与” 5 ANL direct,A 直接地址单元与累加器相“与” 6 ANL direct,#data 直接地址单元与立即数相“与”
第 2 页共 8 页
7 ORL A,Rn 累加器与寄存器相“或” 8 ORL A,direct 累加器与直接地址单元相“或” 9 ORL A,@Ri 累加器与间接 RAM 单元单元相“或”
10 ORL A,#data 累加器与立即数相“或” 11 ORL direct,A 直接地址单元与累加器相“或” 12 ORL direct,#data 直接地址单元与立即数相“或” 13 XRL A,Rn 累加器与寄存器相“异或” 14 XRL A,direct 累加器与直接地址单元相“异或” 15 XRL A,@Ri 累加器与间接 RAM 单元单元相“异或” 16 XRL A,#data 累加器与立即数相“异或” 17 XRL direct,A 直接地址单元与累加器相“异或” 18 XRL direct,#data 直接地址单元与立即数相“异或” 19 CLR A 累加器清“0” 20 CPL A 累加器求反 21 RL A 累加器循环左移 22 RLC A 累加器带进位位循环左移 23 RR A 累加器循环右移 24 RRC A 累加器带进位位循环右移 25 SWAP A 累加器半字节交换转移类指令：控制转移类指令： 1 ACALL addr11 绝对（短）调用子程序 2 LCALL addr16 长调用子程序 3 RET 子程序返回 4 RETI 中数返回 5 AJMP addr11 绝对（短）转移 6 LJMP addr16 长转移 7 SJMP rel 相对转移 8 JMP @A+DPTR 相对于 DPTR 的
间接转移 9 JZ rel 累加器为零转移 10 CJNE rel 累加器非零转移 11 CJNE A,direct,rel 累加器与直接地址单元比较，不相等则转移 12 CJNE A,#data,rel 累加器与立即数比较，不相等则转移 13 CJNE Rn,#data,rel 寄存器与立即数比较，不相等则转移14 CJNE @Ri,#data,rel 间接 RAM 单元与立即数比较，不相等则转移 15 DJNZ Rn,rel 寄存器减 1，非零转移 16 DJNZ direct,erl 直接地址单元减1，非零转移 17 NOP 空操作
伪指令
1. ORG 汇编起始命令
第 3 页共 8 页
格式：ORG 16 位地址功能是规定该伪指令后面程序的汇编地址，即汇编后生成目标程序存放的起始地址。例如： ORG 2000H START:MOV A,#64H 既规定了标号 START 的地址是 2000H，又规定了汇编后的第一条指令码从 2000H 开始存放。ORG 可以多次出现在程序的任何地方。当它出现时，下一条指令的地址就由此重新定位。 2. END 汇编结束
命令 END 命令通知汇编程序结束汇编。在 END 之后的汇编语言指令均不予以汇编。 3.EQU 赋值命令格式：字符名称 EQU 项（数或汇编符号） EQU 命令是把“项”赋值给“字符名称”。注意，这里的字符名称不等于标号（其后没有冒号）。其中的项，可以是数也可以是汇编符号。用 EQU 赋过值的符号名可以用作数据地址、代码地址、位地址或是一个立即数。由此它可以是 8 位的，也可以 16 位的。例如： AA EQU R1 MOV A, AA 这里 AA 就是代表了工作寄存器 R1。又例如： A10
EQU 10 DELY EQU 07EBH MOV A, A10 LCALL DELY 这里 A10 当作片内 RAM 的一个直接地址，而 DELY 定义了一个 16 位地址，实际上它是一个子程序的入口。 4.DATA 数据地址赋值命令格式：字符名称 DATA 表达式 DATA 命令功能与 EQU 类似，但有一下差别： 1）EQU 定义的字符名必须先定义再使用，而 DATA 定义的字符名可以后定义先用； 2）用EQU 伪指令可以把一个汇编符号赋给一个名字，而 DATA 只能把数据赋给字符名； 3）DATA 语句中可以把一个表达式的值赋给字符名，其中的表达式应是可求值的。 5.DB 定义字节命令格式：DB [项或项表] 项或项表可以是一个字节、用逗号隔开的字节串或括在单引号（‘’）中的 ASCII 字符串。它通知汇编程序从当前 ROM 地址开始，保留一字节或字节串的存储单元，并存入 DB 后面的数据，例如： ORG 2000H DB 0A3H LIST: DB 26H, 03H STR: DB 'ABC' 经汇编后，则有： (2000H)=A3H (2001H)=26H (2002H)=03H (2003H)=41H (2004H)=42H (2005H)=43H 其中，41H、42H 和 43H 分别是 A、B 和 C 的 ASCII 编码值。 6.DW 定义字节命令格式：DW 16 位数据项或项表该命令把 DW 后的 16 为数据项或项表从当前地址连续存放。没项数值为 16 位二进制数，高 8 位先存放，低 8
第 4 页共 8 页
位后存放，这和其他指令中 16 位数的存放方式相同。DW 常用于定义一个地址表，例如： ORG 1500H TABLE: DW 7234H, 8AH, 10H 经汇编后，则有： (1500H)=72H (1501H)=34H (1502H)=00H (1503H)=8AH (1504H)=00H (1505H)=10H 7.DS 定义存储空间命令格式：DS 表达式
在汇编时，从定义地址开始保留 DS 之后表达式的值所规定的存储单元，以备后用。例如： ORG 1000H DS 08H DB 30H,8AH 汇编以后，从 1000H 保留 8 个单元，然后从 1008H 开始给内存赋值，即 (1008H)=30H (1009H)=8AH 以上的 DB、DW 和 DS 伪指令都只是对程序存储器起作用，它们不能对数据存储器进行初始化
PSW： PSW：程序状态字
寄存器地址 D0H，位寻址 D7H～D0H。位地址位符号 D7 CY D6 AC D5 F0 D4 RS1 D3 RS0 D2 OV D1 D0 P
CY——进位标记 AC——半进位标记 F0——用户设定标记 RS1、
RS0——4 个工作寄存器区的选择位。 VO——溢出标记 P——奇偶校验标记
PCON： PCON：
电源控制器及波特率选择寄存器
字节地址＝87H，不可位寻址 SMOD POF GF1 GF0 PD IDL SMOD——波特率倍增位 GF1、GF0——用户通用标记 PD——掉电方式控制位，PD＝1 时进入掉电模式 IDL——空闲方式控制位，IDL=1 时进入空闲方式在AT89S51 中 PCON.4 是电源断电标记位 POF，上电是为 1
IE：中断允许控制寄存器 IE：中断允许控制寄存器
寄存器地址 A8H，位寻址 AFH～A8H。位地址位符号 AF EA AE / AD ET2 AC ES AB ET1 AA EX1 A9 ET0 A8 EX0
EA：中断允许总控制位
第 5 页共 8 页
当 EA=0 时，中断总禁止。当 EA=1 时，中断总允许后中断的禁止与允许由各中断源的中断允许控制位进行设置。 EX0（ EX1）：外部中断允许控制位当 EX0（ EX1）＝0 禁止外中断当 EX0（ EX1）＝1 允许外中断 ET0（EX1）：定时/计数中断允许控制位当 ET0（ET1）＝0 禁止定时(或计数)中断当 ET0（ET1）＝1 允许定时(或计数)中断 ET2：定时器 2 中断允许控制位，在 AT89S52、AT89C52 中 ES：串行中断允许控制位当 ES＝0 禁止串行中断当 ES＝1 允许串行中断
IP： IP：中断优先级控制寄存器
寄存器地址 B8H，位寻址 BFH～B8H。位地址位符号 BF / BE / BD PT2 BC PS BB PT1 BA PX1 B9 PT0 B8 PX0
PX0——外部中断 0 优先级设定位 PT0——定时中断 0 优先级设定位PX1——外部中断 1 优先级设定位 PT1——定时中断 1 优先级设定位PS——串口中断优先级设定位 PT2——定时器 2 优先级设定位SCON： SCON：串行口控制寄存器
寄存器地址 98H，位寻址 9FH～98H。位地址位符号 9F SM0 9E SM1 9D SM2 9C REN 9B TB8 9A RB8 99 TI 98 RI
SM0、SM1：串行口工作方式选择位 SM2：多机通信控制位 REN：允许/禁止串行口接收的控制位 TB8：在方式 2 和方式 3 中，是被发送的第9 位数据，可根据需要由软件置 1 或清零，也可以作为奇偶校验位，在方式 1 中是停止位。 RB8：在方式 2 和方式 3 中，是被接收的第 9 位数据（来自第 TB8 位）；在方式 1 中，RB8 收到的是停止位，在方式 0 中不用。 TI——串行口发送中断请求标志位当发送完一帧串
行数据后，由硬件置 1；在转向中断服务程序后，用软件清 0。 RI——串行口接收中断请求标志位当接收完一帧串行数据后，由硬件置 1；在转向中断服务程序后，用软件清 0。
T2CON： T2CON：定时器控制寄存器
寄存器地址 0C8H，位寻址 0C8H～0CFH。位地址位符号 CF TF2 CE EXF2 CD RCLK CC TCLK CB EXEN2 CA TR2 C9 C/T2 C8 CP/RL2
TF2：T2 溢出标记
第 6 页共 8 页
当 T2 溢出时 TF2＝1，TD2 只能用软件清除当 RCLK=1 或 TCLK＝1 时，TF2 将不置位 EXF2：T2 外部标记当 EXEN2＝1 时，T2EX/P1.1 引脚上的负跳变引起 T2 的捕捉/重装操作，此时 EXF2＝1。在 T2 中断允许时， EXF2＝1 将引起中
断，EXF2 只能用软件清除。在 T2 的向上、向下计数模式下（DCEN＝1）EXF2 的置位将不引起中断。 RCLK：接收时钟允许当 RCLK＝1 时，T2 的溢出脉冲可用作串行口的接收时钟信号，适于串行口模式 1、3 当RCLK＝0 时，T1 的溢出脉冲用作串行口接收时钟信号 TCLK：发送时钟允许 EXEN2：T2 外部事件（引起捕捉/重装的外部信号）允许当 EXEN2＝1 时，如果 T2 没有作串行时钟输出（即 RCLK+TCLK=0），则在
T2EX/P1.1 引脚跳变将引起 T2 的捕捉/重装操作；当 EXEN2＝0 时，在 T2EX 引脚的负跳变将不起作用 TR2：T2 的启动/停止控制 C/T2：计数定时 CP/RL2：捕捉/重装选择当 CP/RL2＝1 且 EXEN2＝1 时，
T2EX/P1.1 引脚的负跳变将引起捕捉操作当 CP/RL2＝0 且 EXEN2＝1
时，T2EX/P1.1 引脚的负跳变将引起重装操作当 CP/RL2＝0 且 EXEN2＝0 时，T2 的溢出将引起 T2 的自动重装操作当 RCLK+TCLK=1 时，CP/RL2 控制位不起作用，T2 被强制工作于重装方式。重装方式发生于T2 溢出时，常用来作波特率发生器。
TMOD： TMOD：工作方式控制寄存器
寄存器地址 89H，不可位寻址。位序位符号 B7 GATE B6 C/T B5 M1 B4 M0 B3 GATE B2 C/T B1 M1 B0 M0
GATE——门控位当＝0 时，以 TR0（或 TR1）状态决定定时器/计数器的启动或禁止当＝1 时，以 TR0 与 INT0（或 TR1 与 INT1）状态决定定时器/计数器的启动或禁止 C/T＝0 定时/计数工作方式选择位 0 为定时器 1 为计数器。 M1M0——工作方式选择位 M1M0=00 方式 0：是 13 位计数结构的工作方式，其计数器由 TH 全部 8 位和 TL 的低5 位构成。 M1M0=01 方式 1：是 16 位计数结构的工作方式，计数器由 TH 全部 8 位和 TL 全部 8 位构成。 M1M0=10 方式 2：自动装入 8 位计数器。 M1M0=11 方式 3：定时器/计数器 0 被拆成两个独立的 8 位计数器 TL0 和 TH0。其中 TL0 既可以计数使用，又可以定时使用，定时器/计数器 0 的各控制位和引脚信号全归它使用。
T2MOD： T2MOD：工作方式控制寄存器
寄存器地址 0C9H，不可位寻址－－－－－－ T2OE DCEN T2OE：定时器 2 输出允许位，当＝1 时，P1.0/T2 引脚输出连续脉冲信号DCEN：当＝1 时，T2 配置成向上向下计数器
P3 口的代替功能
第 7 页共 8 页
寄存器地址 B0H，位寻址 B7H～B0H。引脚代替功能 P3.0 RXD P3.1 TXD P3.2 /INT0 P3.3 /INT1 P3.4 T0 P3.5 T1 P3.6 /WR P3.7 /RD TCON： TCON：定时器控制寄存器
寄存器地址 88H，位寻址 8FH～88H。位地址位符号 8F TF1 8E TR1 8D TF0 8C TR0 8B IE1 8A IT1 89 IE0 88 IT0
TF0(TF1)——计数溢出标志位，当计数器计数溢出时，该位置 1。 TR0（TR1）——定时器运行控制位当 TR0（TR1）＝0 停止定时器/计数器工作当 TR0（TR1）＝1 启动定时器/计数器工作 IE0（IE1）——外中断请求标志位
当CPU 采样到P3.2（P3.3）出现有效中断请求时，此位由硬件置1。在中断响应完成后转向中断服务时，再由硬件自动清0。IT0（IT1）——外中断请求信号方式控制位当IT0（IT1）=1 脉冲方式（后沿负跳有效）当IT0（IT1）＝0 电平方式（低电平有效）此位由软件置1 或清0。TF0（TF1）——计数溢出标志位当计数器产生计数溢出时，此位由硬件置1。当转向中断服务时，再有硬件自动清0。计数溢出的标志位的使用有两种情况：采用中断方式时，作中断请求标志位来使用；采用查询方式时，作查询状态位来使用。
AUXR：AUXR：辅助寄存器
字节地址＝8EH，不可位寻址－WDIDLE DISRTO DISALE WDIDLE：WTD 在空闲模式下的禁止/允许位当WDIDLE＝0 时，WDT 在空闲模式下继续计数当WDIDLE＝1 时，WDT 在空闲模式下暂停计数
DISRTO：禁止/允许WDT 溢出时的复位输出当DISRTO＝0 时，WDT 定时器溢出时，在RST 引脚输出一个高电平脉冲当DISRT0＝1 时，RST 引脚为输入脚DISALE ：ALE 禁止/允许位当DISALE ＝0 时，ALE 有效，发出恒定频率脉冲当DISALE＝1 时，ALE 仅在CPU 执行MOVC 和MOVX 类指令时有效，不访问外寄存器时，
ALE 不输出脉冲信号
AUXR1：AUXR1：辅助寄存器1
字节地址＝A2H，不可位寻址－－－DPS DPS：数据指针寄存器选择位当DPS＝0 时，选择数据指针寄存器DPRT0 当DPS＝1 时，选
择数据指针寄存器DPRT
51单片机汇编指令集 一、数据传送类指令（7种助记符） MOV（英文为Move）：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送； MOVC（Move Code）读取程序存储器数据表格的数据传送； MOVX (Move External RAM) 对外部RAM的数据传送； XCH (Exchange) 字节交换； XCHD (Exchange low-order Digit) 低半字节交换； PUSH (Push onto Stack) 入栈； POP (Pop from Stack) 出栈； 二、算术运算类指令（8种助记符） ADD(Addition) 加法； ADDC(Add with Carry) 带进位加法； SUBB(Subtract with Borrow) 带借位减法； DA(Decimal Adjust) 十进制调整； INC(Increment) 加1； DEC(Decrement) 减1； MUL(Multiplication、Multiply) 乘法； DIV(Division、Divide) 除法； 三、逻辑运算类指令（10种助记符） ANL(AND Logic) 逻辑与； ORL(OR Logic) 逻辑或； XRL(Exclusive-OR Logic) 逻辑异或； CLR(Clear) 清零； CPL(Complement) 取反； RL(Rotate left) 循环左移； RLC(Rotate Left throught the Carry flag) 带进位循环左移； RR(Rotate Right) 循环右移； RRC (Rotate Right throught the Carry flag) 带进位循环右移； SWAP (Swap) 低4位与高4位交换； 四、控制转移类指令（17种助记符） ACALL（Absolute subroutine Call）子程序绝对调用； LCALL（Long subroutine Call）子程序长调用； RET（Return from subroutine）子程序返回； RETI（Return from Interruption）中断返回； SJMP（Short Jump）短转移； AJMP（Absolute Jump）绝对转移； LJMP（Long Jump）长转移； CJNE (Compare Jump if Not Equal)比较不相等则转移；

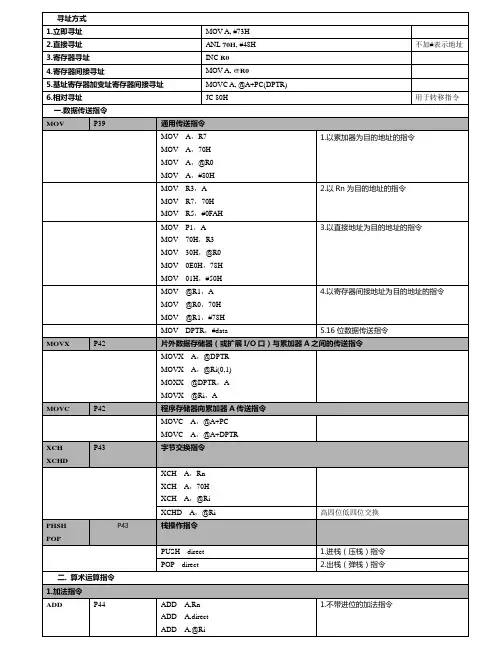

3．2．1数据传送与交换类指令 共有28条指令，包括以A，Rn，DPTR，直接地址单元，间接地址单元为目的的操作数的指令；访问外部RAM的指令；读程序存储器的指 9．堆栈操作 3．2 分类指令 在介绍各条分类指令之前，将指令中的操作数及注释中的符号说明如下。Rn：当前指定的工作寄存器组中的Ro-R7(其中n＝0，1，2，…，7)。 Ri：当前指定的工作寄存器组中的RO，R1(其中i＝0，1)。 (Ri)：Ri间址寻址指定的地址单元。 ((Ri))：Ri间址寻址指定地址单元中的内容。 dir：8位直接字节地址(在片内RAM和SFR存储空间中)。 #data8：8位立即数。 #datal6：16位立即数。 addrl6：16位地址值。 addrll：11位地址值。 bit：位地址(在位地址空间中)。 rel：相对偏移量(一字节补码数)。 下面介绍各条分类指令的主要功能和操作，详细的指令操作说明及机器码形式可见附录。 3．2．1数据传送与交换类指令
共有28条指令，包括以A，Rn，DPTR，直接地址单元，间接地址单元为目的的操作数的指令；访问外部RAM的指令；读程序存储器的指 令；数据交换指令以及准栈操作指令。
9．堆栈操作 PUSH dir ；SP十1-6P，(dir)一(SP) POP dir ；((SP))一dir，SP－1--P ， 例1 SP＝07H，(35H)＝55H，指令PUSH 35H执行后，55H送入08H地址单元，SP= 08H。 例2 SP＝13H，(13H)= 1FH，指令POP 25H执行后，1FH压入25H地址单元，SP此时为12H。 综合例把片内RAM中50H地址单元中的内容与40H地址单元中的内容互换。方法一(直接地址传送法)： MOV A ，50H
MCS-51指令详解 说明:为了使MCS-51单片机初学者快速入门，迅速掌握单片机指令含意、操作码、操作数及;对应地址,汇编语言怎样编写等,现按指令操作码按顺序编写,可对照本公司编写的<
L0006: RR A ;累加器A内容右移(先置A为88H) INC A ; 累加器A 内容加1 INC 01H ;直接地址(字节01H)内容加1 INC @R0 ; R0的内容(为地址) 的内容即间接RAM加1 ;(设R0=02H,02H=03H,单步执行后02H=04H) INC @R1 ; R1的内容(为地址) 的内容即间接RAM加1 ;(设R1=02H,02H=03H,单步执行后02H=04H) INC R0 ; R0的内容加1 (设R0为00H,单步执行后查R0内容为多少) INC R1 ; R1的内容加1(设R1为01H,单步执行后查R1内容为多少)
INC R2 ; R2的内容加1 (设R2为02H,单步执行后查R2内容为多少) INC R3 ; R3的内容加1(设R3为03H,单步执行后查R3内容为多少) INC R4 ; R4的内容加1(设R4为04H,单步执行后查R4内容为多少) INC R5 ; R5的内容加1(设R5为05H,单步执行后查R5内容为多少) INC R6 ; R6的内容加1(设R6为06H,单步执行后查R6内容为多少) INC R7 ; R7的内容加1(设R7为07H,单步执行后查R7内容为多少) JBC 20H,L0017; 如果位(如20H,即24H的0位)为1,则转移并清0该位L0017: ACALL S0019 ;绝对调用 S0019: LCALL S001C ;长调用
单片机汇编指令一览表 作者：乡下人 助记符指令说明字节数周期数 （数据传递类指令） MOV A，Rn 寄存器传送到累加器 1 1 MOV A，direct 直接地址传送到累加器 2 1 MOV A，@Ri 累加器传送到外部RAM(8 地址) 1 1 MOV A，#data 立即数传送到累加器 2 1 MOV Rn，A 累加器传送到寄存器 1 1 MOV Rn，direct 直接地址传送到寄存器 2 2 MOV Rn，#data 累加器传送到直接地址 2 1 MOV direct，Rn 寄存器传送到直接地址 2 1 MOV direct，direct 直接地址传送到直接地址 3 2 MOV direct，A 累加器传送到直接地址 2 1 MOV direct，@Ri 间接RAM 传送到直接地址 2 2 MOV direct，#data 立即数传送到直接地址 3 2 MOV @Ri，A 直接地址传送到直接地址 1 2 MOV @Ri，direct 直接地址传送到间接RAM 2 1 MOV @Ri，#data 立即数传送到间接RAM 2 2 MOV DPTR，#data16 16 位常数加载到数据指针 3 1 MOVC A，@A+DPTR 代码字节传送到累加器 1 2 MOVC A，@A+PC 代码字节传送到累加器 1 2 MOVX A，@Ri 外部RAM(8 地址)传送到累加器 1 2 MOVX A，@DPTR 外部RAM(16 地址)传送到累加器 1 2 MOVX @Ri，A 累加器传送到外部RAM(8 地址) 1 2 MOVX @DPTR，A 累加器传送到外部RAM(16 地址) 1 2 PUSH direct 直接地址压入堆栈 2 2 POP direct 直接地址弹出堆栈 2 2 XCH A,Rn 寄存器和累加器交换 1 1 XCH A, direct 直接地址和累加器交换 2 1 XCH A, @Ri 间接RAM 和累加器交换 1 1 XCHD A, @Ri 间接RAM 和累加器交换低4 位字节 1 1 (算术运算类指令) INC A 累加器加1 1 1 INC Rn 寄存器加1 1 1 INC direct 直接地址加1 2 1 INC @Ri 间接RAM 加1 1 1 INC DPTR 数据指针加1 1 2 DEC A 累加器减1 1 1 DEC Rn 寄存器减1 1 1 DEC direct 直接地址减1 2 2
51单片机指令表 助记符指令说明字节数周期数 （数据传递类指令） MOV A，Rn 寄存器内容传送到累加器 1 1 MOV A，direct 直接地址内容传送到累加器 2 1 MOV A，@Ri 间接RAM内容传送到累加器 1 1 MOV A，#data 立即数传送到累加器 2 1 MOV Rn，A 累加器内容传送到寄存器 1 1 MOV Rn，direct 直接地址内容传送到寄存器 2 2 MOV Rn，#data 立即数传送到寄存器 2 1 MOV direct，Rn 寄存器内容传送到直接地址 2 2 MOV direct，direct 直接地址传内容传送到直接地址 3 2 MOV direct，A 累加器内容传送到直接地址 2 1 MOV direct，@Ri 间接RAM内容传送到直接地址 2 2 MOV direct，#data 立即数传送到直接地址 3 2 MOV @Ri，A 累加器内容传送到间接RAM 1 1 MOV @Ri，direct 直接地址内容传送到间接RAM 2 2 MOV @Ri，#data 立即数传送到间接RAM 2 1 MOV DPTR，#data16 16 位地址传送到数据指针 3 2 MOVC A，@A+DPTR 代码字节传送到累加器 1 2 MOVC A，@A+PC 代码字节传送到累加器 1 2 MOVX A，@Ri 外部RAM(8位地址)内容传送到累加器 1 2 MOVX A，@DPTR 外部RAM(16位地址)内容传送到累加器 1 2 MOVX @Ri，A 累加器内容传送到外部RAM(8位地址) 1 2 MOVX @DPTR，A 累加器内容传送到外部RAM(16 地址) 1 2 PUSH direct 直接地址内容压入堆栈 2 2 POP direct 堆栈内容弹出到直接地址 2 2 XCH A,Rn 寄存器和累加器交换 1 1 XCH A, direct 直接地址和累加器交换 2 1
常用单片机汇编指令： 1 MOV A,Rn 寄存器内容送入累加器 2 MOV A,direct 直接地址单元中的数据送入累加器 3 MOV A,@Ri 间接RAM 中的数据送入累加器 4 MOV A,#data 立即数送入累加器 5 MOV Rn,A 累加器内容送入寄存器 6 MOV Rn,direct 直接地址单元中的数据送入寄存器 7 MOV Rn,#data 立即数送入寄存器 8 MOV direct,A 累加器内容送入直接地址单元 9 MOV direct,Rn 寄存器内容送入直接地址单元 10 MOV direct,direct 直接地址单元中的数据送入另一个直接地址单元 11 MOV direct,@Ri 间接RAM 中的数据送入直接地址单元 12 MOV direct,#data 立即数送入直接地址单元 13 MOV @Ri,A 累加器内容送间接RAM 单元 14 MOV @Ri,direct 直接地址单元数据送入间接RAM 单元 15 MOV @RI,#data 立即数送入间接RAM 单元 16 MOV DRTR,#dat16 16 位立即数送入地址寄存器 17 MOVC A,@A+DPTR 以DPTR为基地址变址寻址单元中的数据送入累加器 18 MOVC A,@A+PC 以PC 为基地址变址寻址单元中的数据送入累加器 19 MOVX A,@Ri 外部RAM（8 位地址）送入累加器 20 MOVX A,@DPTR 外部RAM（16 位地址）送入累加器 21 MOVX @Ri,A 累计器送外部RAM（8 位地址） 22 MOVX @DPTR,A 累计器送外部RAM（16 位地址） 23 PUSH direct 直接地址单元中的数据压入堆栈 24 POP direct 弹栈送直接地址单元 25 XCH A,Rn 寄存器与累加器交换 26 XCH A,direct 直接地址单元与累加器交换 27 XCH A,@Ri 间接RAM 与累加器交换 8 XCHD A,@Ri 间接RAM 的低半字节与累加器交换 算术操作类指令： 1 ADD A,Rn 寄存器内容加到累加器 2 ADD A,direct 直接地址单元的内容加到累加器 3 ADD A,@Ri 间接ROM 的内容加到累加器 4 ADD A,#data 立即数加到累加器 5 ADDC A,Rn 寄存器内容带进位加到累加器 6 ADDC A,direct 直接地址单元的内容带进位加到累加器 7 ADDC A,@Ri 间接ROM 的内容带进位加到累加器 8 ADDC A,#data 立即数带进位加到累加器 9 SUBB A,Rn 累加器带借位减寄存器内容
附录I：寄存器地址列表 直接页面寄存器总结
高页面寄存器总结
非易失寄存器总结 注：直接页面寄存器表地址的低字节用粗体显示，直接寻址对其访问时，仅写地址低字节即可。第2列中寄存器名用粗体显示以区别右边的位名。有0的单元格表示未用到的位总是读为0，有破折号的单元格表示未用或者保留，对其读不定。
附录II 指令接与寻址方式 HCS08指令集概括 运算符 () = 括号种表示寄存器或存储器位置的内容 ← = 用……加载(读: “得到”) & = 布尔与 | = 布尔或 ⊕= 布尔异或 ×= 乘 ÷ = 除 : = 串联 + = 加 - = 求反(二进制补码) CPU registers A =>累加器 CCR =>条件代码寄存器 H =>索引寄存器,高8位 X => 索引寄存器,低8位 PC =>程序计数器 PCH =>程序计数器,高8位 PCL =>程序计数器,低8位 SP =>堆栈指针 存储器和寻址 M =>一个存储区位置或者绝对值数据,视寻址模式而定 M:M + 0x0001 => 两个连续存储位置的16位值.高8位位于M的地址,低8位位于更高的连续地址. 条件代码寄存器(CCR)位 V => 二进制补码溢出指示,第7位 H => 半进位,第4位 I => 中断屏蔽,第 3位 N => 求反指示器, 第2位 Z => 置零指示器, 第1位 C => 进/借, 第0位 (进位第 7位 ) CCR工作性符号 – => 位不受影响 0 = > 位强制为0 1 = > 位强制为1
= >根据运算结果设置或清除位 U = > 运算后没有定义 机器编码符号 dd =>一个直接寻址0x0000–0x00FF的低8位(高字节假设为0x00) ee => 16位偏移量的高8位 ff => 16位偏移量的低8位 ii => 立即数的一个字节 jj => 16位立即数值的高位字节 kk => 16位立即数值的低位字节 hh => 16位扩展寻址的高位字节 ll => 16位扩展寻址的低位字节 rr => 相对偏移量 n —任何表达范围在0–7之间的一个有符号数的标号或表达式 opr8i —任何一个表达8位立即值的标号或表达式 opr16 —任何一个表达16位立即值的标号或表达式 opr8a —任何一个表达一个8位值的标号或表达式.指令对待这个8位值为直接页面64K 字节地址空间(0x00xx)中地址的低8位. opr16a —任何一个表达16位值的标号或表达式.指令对待这个值为直接页面64K字节地址空间. oprx8 —任何一个表达8位无符号值的标号或表达式,用于索引寻址. oprx16 —任何一个16位值的标号或表达式.因为HCS08有一个16位地址总线,这可以为一个有符号或者无符号值. rel —任何指引在当前指令目标代码最后一个字节之后–128 to +127个字节之内的标号或表达式.汇编器会计算包括当前指令目标代码在内的8位有符号偏移量. 寻址方式 隐含寻址（Inherent）如CLRA，只有操作码，无操作数，需要操作的数据一般为CPU寄存器，因此不需要再去找操作数了。(INH） 立即寻址 (Immediate)如LDA #$0A，“$”表示16进制，此时操作数位于FLASH空间，与程序一起存放。(IMM） 直接寻址 (Direct)如 LDA $88，只能访问$0000-$00FF的存储器空间，指令短速度快； (DIR) 扩展寻址 (Extended)如果操作数地址超出了$00FF，自动为扩展寻址；（EXT） 相对寻址（Relative）如BRA LOOP，指令中一般给出8位有符号数表示的偏移量。（REL） 变址寻址 (Indexed) 采用[H：X]或SP作为指针的间接寻址方式。（ IX ）（ IX1 ）（ IX2 ） 变址寻址 (Indexed) 1〉无偏移量：CLR ,X 简写（IX） 2〉无偏移量，指令完成后指针加1(H:X = H:X + 0x0001) ，简写（IX+）只用于指令MOV和CBEQ指令中；

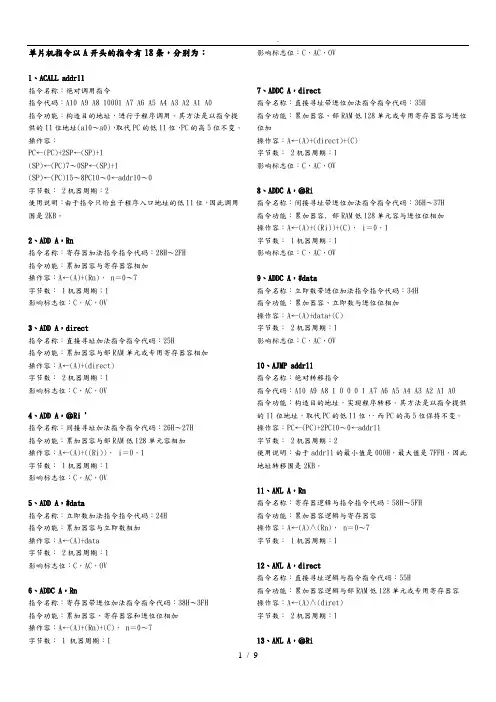

单片机指令以A开头的指令有18条，分别为： 1、ACALL addr11 指令名称：绝对调用指令 指令代码：A10 A9 A8 10001 A7 A6 A5 A4 A3 A2 A1 A0 指令功能：构造目的地址，进行子程序调用。其方法是以指令提供的11位地址(al0～a0)，取代PC的低11位，PC的高5位不变。操作内容： PC←(PC)+2SP←(SP)+1 (SP)←(PC)7～0 SP←(SP)+1 (SP)←(PC)15～8 PC10～0←addrl0～0 字节数： 2 机器周期：2 使用说明：由于指令只给出子程序入口地址的低11位，因此调用范围是2KB。 2、ADD A，Rn 指令名称：寄存器加法指令指令代码：28H～2FH 指令功能：累加器内容与寄存器内容相加 操作内容：A←(A)+(Rn)，n＝0～7 字节数： 1 机器周期；1 影响标志位：C，AC，OV 3、ADD A，direct 指令名称：直接寻址加法指令指令代码：25H 指令功能：累加器内容与内部RAM单元或专用寄存器内容相加操作内容：A←(A)+(direct) 字节数： 2 机器周期：1 影响标志位：C，AC，OV 4、ADD A，＠Ri ’ 指令名称：间接寻址加法指令指令代码：26H～27H 指令功能：累加器内容与内部RAM低128单元内容相加 操作内容：A←(A)+((Ri))，i＝0，1 字节数： 1 机器周期：1 影响标志位：C，AC，OV 5、ADD A，#data 指令名称：立即数加法指令指令代码：24H 指令功能：累加器内容与立即数相加 操作内容：A←(A)+data 字节数： 2 机器周期：1 影响标志位：C，AC，OV 6、ADDC A，Rn 指令名称：寄存器带进位加法指令指令代码：38H～3FH 指令功能：累加器内容、寄存器内容和进位位相加 操作内容：A←(A)+(Rn)+(C)，n＝0～7 字节数： 1 机器周期：1 影响标志位：C，AC，OV 7、ADDC A，direct 指令名称：直接寻址带进位加法指令指令代码：35H 指令功能：累加器内容、内部RAM低128单元或专用寄存器内容与进位位加 操作内容：A←(A)+(direct)+(C) 字节数： 2 机器周期：1 影响标志位：C，AC，OV 8、ADDC A，＠Ri 指令名称：间接寻址带进位加法指令指令代码：36H～37H 指令功能：累加器内容, 内部RAM低128单元内容及进位位相加操作内容：A←(A)+((Ri))+(C)，i＝0，1 字节数： 1 机器周期：1 影响标志位：C，AC，OV 9、ADDC A，#data 指令名称：立即数带进位加法指令指令代码：34H 指令功能：累加器内容、立即数及进位位相加 操作内容：A←(A)+data+(C) 字节数： 2 机器周期：1 影响标志位：C，AC，OV 10、AJMP addr11 指令名称：绝对转移指令 指令代码：A10 A9 A8 1 0 0 0 1 A7 A6 A5 A4 A3 A2 A1 A0 指令功能：构造目的地址，实现程序转移。其方法是以指令提供的11位地址，取代PC的低11位，．而PC的高5位保持不变。操作内容：PC←(PC)+2PCl0～0←addrll 字节数： 2 机器周期：2 使用说明：由于addrll的最小值是000H，最大值是7FFH，因此地址转移范围是2KB。 11、ANL A，Rn 指令名称：寄存器逻辑与指令指令代码：58H～5FH 指令功能：累加器内容逻辑与寄存器内容 操作内容：A←(A)∧(Rn)，n＝0～7 字节数： 1 机器周期：1 12、ANL A，direct 指令名称：直接寻址逻辑与指令指令代码：55H 指令功能：累加器内容逻辑与内部RAM低128单元或专用寄存器内容 操作内容：A←(A)∧(diret) 字节数： 2 机器周期：1 精选
