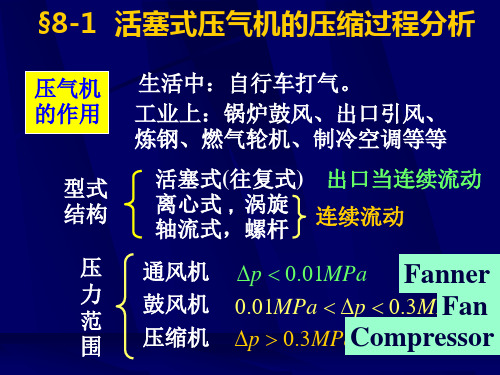

第八章压气机的热力过程 1、利用人力打气筒为车胎打气时用湿布包裹气筒的下部，会发现打气时轻松了一点，工程上压气机缸常以水冷却或气缸上有肋片，为什么？ 答：因为气体在压缩时，以等温压缩最有利，其所消耗的功最小，而在人力打气时用湿布包裹气筒的下部或者在压气机的气缸用水冷却，都可以使压缩过程尽可能的靠近等温过程，从而使压缩的耗功减小。 2、既然余隙容积具有不利影响，是否可能完全消除它？ 答：对于活塞式压气机来说，由于制造公差、金属材料的热膨胀及安装进排气阀等零件的需要，在所难免的会在压缩机中留有空隙，所以对于此类压缩机余隙容积是不可避免的，但是对于叶轮式压气机来说，由于它是连续的吸气排气，没有进行往复的压缩，所以它可以完全排除余隙容积的影响。 3、如果由于应用气缸冷却水套以及其他冷却方法，气体在压气机气缸中已经能够按定温过程进行压缩，这时是否还需要采用分级压缩？为什么？ 答：我们采用分级压缩的目的是为了减小压缩过程中余隙容积的影响，即使实现了定温过程余隙容积的影响仍然存在，所以我们仍然需要分级压缩。 4、压气机按定温压缩时，气体对外放出热量，而按绝热压缩时不向外放热，为什么定温压缩反较绝热压缩更为经济？ 答：绝热压缩时压气机不向外放热，热量完全转化为工质的内能，使
工质的温度升高，压力升高，不利于进一步压缩，且容易对压气机造成损伤，耗功大。等温压缩压气机向外放热，工质的温度不变，相比于绝热压缩气体压力较低，有利于进一步压缩耗功小，所以等温压缩更为经济。 5、压气机所需要的功可从第一定律能量方程式导出，试导出定温、多变、绝热压缩压气机所需要的功，并用T-S 图上面积表示其值。 答：由于压缩气体的生产过程包括气体的流入、压缩和输出，所以压气机耗功应以技术功计，一般用w c 表示，则w c = -w t 由第一定律：q=△h+w t ， 定温过程：由于T 不变，所以△h 等于零，既q=w t ，q=T △s ，2 1ln p p R s g =?，则有 12ln p p T R w g c = 多变过程：w c = -w t =△h-q ()???? ????? ?-???? ??---=???? ??----=---=-111111111112112112n n g g V P P T R n n T T T R n n T T c n n q κκκκκ ()???? ??????-???? ??-=???? ??--=-=?-1111112112112n n g g p p p T R T T T R T T c h κκκκ 所以??????????-???? ??-=-111121n n g c p p T R n n w 绝热过程：即q=0，所以
第十章自我测验题 1、画出柴油机混合加热理想循环的p－v图和T－s图，写出该循环吸热量、放热量、净功量和热效率的计算式；并分析影响其热效率的因素有哪些，与热效率的关系如何？ 2、画出汽油机定容加热理想循环的p－v图和T－s图，写出该循环吸热量、放热量、净功量和热效率的计算式，分析如何提高定容加热理想循环的热效率，是否受到限制？ 3、柴油机的热效率高于汽油机的热效率其主要原因是什么？ 4、怎样合理比较内燃机3种理想循环（混合加热循环、定容加压循环、定压加热循环）热效率的大小？比较结果如何？ 5、画出燃气轮机装置定压加热理想循环的p－v图和T－s图。分析如何利用压气机绝热效率和燃气轮机相对内效率确定实际压气机出口的温度和实际燃气轮机出口的温度，怎样来提高定压加热实际循环的热效率？ 6、燃气轮机装置定压加热实际循环采用回热的条件是什么？一旦可以采用回热，为什么总会带来循环热效率的提高？ 7、朗肯循环的定压吸热是在________中进行的，绝热膨胀是在________中进行的，在冷凝器中发生的是________过程，在水泵中进行的是_______过程。 8、试将如图所示的蒸汽再热循环的状态点1、2、3、4、5、6及循环画在T－s图上。假设各状态点的状态参数已知，填空： 9、如图所示的一级抽汽回热（混合式）蒸汽理想循环，水泵功可忽略。试： （1）定性画出此循环的T－s图和h－s图；
（2）写出与图上标出的状态点符号相对应的焓表示的抽汽系数，输出净功，吸热量，放热量，热效率及汽耗率的计算式。 10、某气体依次经历绝热、定容、定压3个可逆过程完成循环。试在T－s图上判断该循环是热机循环还是制冷循环。 11、蒸气压缩制冷循环可以采用节流阀来代替膨胀机，空气压缩制冷循环是否也可以采用这种方法？为什么？ 12、何谓制冷系数？何谓热泵系数？试用热力学原理说明能否利用一台制冷装置在冬天供暖。 13、一内燃机按定容加热理想循环工作，其进口状态为p1＝98kPa，t1＝60℃，压缩比为6，加入热量q1=879kJ/kg。工质视为空气，比热容为定值，试： （l）在p－v图和T－s图上画出该机的理想循环； （2）计算压缩终了温度、循环最高温度、循环放热量及循环热效率。 14、内燃机定压加热循环，工质视为空气，已知p1＝100kPa，t1＝70℃，压缩比为12， 。设比热容为定值，求循环的吸热量、放热量、循环净功量及循环热效率。 15、一内燃机混合加热循环，已知p1＝103kPa，t1＝22℃，压缩比为16，定压加热过程比体积的增量占整个膨胀过程的3％，循环加热量为801.8kJ/kg。求循环最高压力、最高温度及循环热效率。 16、一燃气轮机装置定压加热循环，工质视为空气，进入压气机时的温度p1＝93kPa，t1＝20℃，在绝热效率为0.83的压气机中被压缩到p2＝552kPa。在燃烧室中吸热后温度上升到t3＝870℃，经相对内效率为0.8的燃气轮机绝热膨胀到p4＝93kPa。空气的质量流量为10 kg／s。设空气比热容为定值，试求： （l）循环的净功率； （2）循环热效率。 17、如图所示的一次再热和一级抽汽回热蒸汽动力理想循环，新蒸汽与再热蒸汽温度相同，回热器为表面式，疏水进人凝汽器，被加热水出口焓看作等于抽汽压力下的饱和水焓，水泵功可忽略。试：
第七章 气体与蒸汽的流动 7.1对改变气流速度起主要作用的是通道的形状还是气流本身的状态变化？ 答：改变气流速度主要是气流本身状态变化，主要是压力变化直接导致流速的变 化。 7.2如何用连续性方程解释日常生活的经验：水的流通截面积增大，流速就降低？ 答：日常生活中水的流动一般都为稳定流动情况11 221212f f m m m Ac A c q q q v v ====， 对于不可压缩流体水1v =2v ，故有流速和流通截面积成反比关系。 7.3在高空飞行可达到高超音速的飞机在海平面上是否能达到相同的高马赫数？ 答：不能，因为速度和压比有个反比关系，当压比越大最大速度越小，高空时压 比小，可以达到高马赫数，海平面时压比增大，最大速度降低无法达到一样的高马赫数。 7.4当气流速度分别为亚声速和超声速时，下列形状的管道（图7-16）宜于作喷管还是宜于作扩压管？ 答：气流速度为亚声速时图7-16中的1 图宜于作喷管，2 图宜于作扩压管，3 图 宜于作喷管。当声速达到超声速时时1 图宜于作扩压管，2 图宜于作喷管，3 图宜于作扩压管。4 图不改变声速也不改变压强。 7.5当有摩擦损耗时，喷管的流出速度同样可用2022()f c h h -无摩擦损耗时相同，那么摩擦损耗表现在哪里呢？ 答：摩擦损耗包含在流体出口的焓值里。摩擦引起出口速度变小，出口动能的减 小引起出口焓值的增大。 7.6考虑摩擦损耗时，为什么修正出口截面上速度后还要修正温度？ 答：因为摩擦而损耗的动能被气流所吸收，故需修正温度。 7.7考虑喷管内流动的摩擦损耗时，动能损失是不是就是流动不可逆损失？为什 么？ 答：不是。因为其中不可逆还包括部分动能因摩擦损耗转化成热能，而热能又被 气流所吸收，所造成的不可逆。 7.8在图7-17 中图（a ）为渐缩喷管,图（b ） 为缩放喷管。设两喷管的工作背压均为0.1MPa ，进口截面压力均为1 MPa ，进口流速1f c 可忽略不计。1）若两喷管的最小截面面积相等，问两喷管的流量、出口截面流速和压力是否相同？2) 假如沿截面2’-2’切去一段，将产生哪些后果？出口截面上的压力、流速和流
第二章热力学第一定律 1.热力学能就是热量吗? 答：不是，热是能量的一种，而热力学能包括内位能，内动能，化学能，原子能，电磁能，热力学能是状态参数，与过程无关，热与过程有关。 2.若在研究飞机发动机中工质的能量转换规律时把参考坐标建在飞 机上，工质的总能中是否包括外部储能？在以氢氧为燃料的电池系统中系统的热力学能是否包括氢氧的化学能？ 答：不包括，相对飞机坐标系，外部储能为0； 以氢氧为燃料的电池系统的热力学能要包括化学能，因为系统中有化学反应 3.能否由基本能量方程得出功、热量和热力学能是相同性质的参数 结论？ 答：不会，Q U W ?为热力学能的差值，非热力学能，热=?+可知，公式中的U 力学能为状态参数，与过程无关。 4.刚性绝热容器中间用隔板分为两部分，A 中存有高压空气，B 中保持真空，如图2-1 所示。若将隔板抽去，分析容器中空气的热力学能如何变化？若隔板上有一小孔，气体泄漏入 B 中，分析A、B 两部分压力相同时A、B 两部分气体的热力学能如何变化？ 答：将隔板抽去，根据热力学第一定律q u w w=所以容 =?+其中0 q=0 器中空气的热力学能不变。若有一小孔，以B 为热力系进行分析
2 1 2 2 222111()()22f f cv j C C Q dE h gz m h gz m W δδδδ=+++-+++ 只有流体的流入没有流出，0,0j Q W δδ==忽略动能、势能c v l l d E h m δ=l l dU h m δ=l l U h m δ?=。B 部分气体的热力学能增量为U ? ，A 部分气体的热力学能减少量为U ? 5.热力学第一定律能量方程式是否可以写成下列两种形式： 212121()()q q u u w w -=-+-，q u w =?+的形式，为什么？ 答:热力学第一定律能量方程式不可以写成题中所述的形式。对于 q u w =?+只有在特殊情况下，功w 可以写成pv 。热力学第一定律是一个针对任何情况的定律，不具有w =pv 这样一个必需条件。对于公式212121()()q q u u w w -=-+-，功和热量不是状态参数所以不能写成该式的形式。 6.热力学第一定律解析式有时写成下列两种形式： q u w =?+ 2 1 q u pdV =?+? 分别讨论上述两式的适用范围. 答： q u w =?+适用于任何过程，任何工质。 2 1 q u pdV =?+? 可逆过程，任何工质 7.为什么推动功出现在开口系能量方程式中，而不出现在闭口系能量
7-1当水的温度t=80℃，压力分别为、、、及1MPa时，各处于什么状态并求出该状态下的焓值。 解：查表知道t=80℃时饱和压力为。 因此在、、、及1MPa时状态分别为过热、未饱和、未饱和，未饱和、未饱和。焓值分别为kg，kJ/kg，335 kJ/kg，kJ/kg，kJ/kg。 7－2已知湿蒸汽的压力p=1MPa干度x=。试分别用水蒸气表和h-s图求出hx，vx，ux，sx。解：查表得：h``＝2777kJ/kg h`= kJ/kg v``＝kg v`＝m3/kg u``= h``－pv``= kJ/kg u`＝h`－pv`= kJ/kg s``= kJ/ s`＝kJ/ hx＝xh``+(1-x)h`= kJ/kg vx＝xv``+(1-x)v`= m3/kg ux＝xu``+(1-x)u`=2400 kJ/kg sx＝xs``+(1-x)s`= kJ/ 7-3在V＝60L的容器中装有湿饱和蒸汽，经测定其温度t＝210℃，干饱和蒸汽的含量mv=，试求此湿蒸汽的干度、比容及焓值。 解：t＝210℃的饱和汽和饱和水的比容分别为： v``＝kg v`＝m3/kg h``＝kg h`= kJ/kg 湿饱和蒸汽的质量： 解之得： x= 比容：vx＝xv``+(1-x)v`= m3/kg 焓：hx＝xh``+(1-x)h`=1904kJ/kg 7－4将2kg水盛于容积为的抽空了的密闭刚性容器中，然后加热至200℃试求容器中（1）压力；（2）焓；（3）蒸汽的质量和体积。 解：（1）查200℃的饱和参数 h``＝kg h`= kJ/kg v``＝kg v`＝kg 饱和压力。 刚性容器中水的比容： ＝m3/kg 第10章动力循环及制冷循环 10．1本章基本要求 (101) 10．2 例题 (101) 10．3 思考及练习题 (107) 10．4自测题 (110) 10．1本章基本要求 1．熟练掌握水蒸气朗肯循环、回热循环、再热循环以及热电循环的组成、热效率计算及提高热效率的方法和途径。 2．熟练空气和蒸汽压缩制冷循环的组成、制冷系数的计算及提高制冷系数的方法和途径。 3．了解吸收制冷、蒸汽喷射制冷及热泵的原理。 10．2 例题 例1：某朗肯循环的蒸汽参数取为1t =550C 0 ，1p =30bar ，2p =0.05bar 。试计算1) 水泵所消耗的功量，2) 汽轮机作功量, 3) 汽轮机出口蒸汽干度, 4) 循环净功， 5) 循环热效率。 解：根据蒸汽表或图查得1、2、3、4各状态点的焓、熵值： 1h =3568.6KJ/kg 1s =7.3752kJ/kgK 2h =2236kJ/kg 2s =7.3752kJ/kgK 3h =137.8kJ /kg 3s =0.4762kJ/kgK 4h =140.9kJ/kg 则 1) 水泵所消耗的功量为 34h h w p -==140.9-137.78=3.1kJ/kg 2) 汽轮机作功量 21h h w t -==3568.6-2236=1332.6kJ/kg 3) 汽轮机出口蒸汽干度 2p =0.05bar 时的'2s =0.4762kJ/kgK "2s =8.3952kJ/kgK. 则 =--=' 2 "2' 2 2s s s s x 0.87 或查h-s 图可得 x =0.87. 4) 循环净功 p T w w w -=0=1332.6-3.1=1329.5kJ/kg 5) 循环热效率 411h h q -= =3568.6-140.9=3427.7KJ/kg 故 1 q w T = η =0.39=39% （i ）p 3a =6.867bar ，t 3a =490℃ 水泵的功8.0)(12÷-=p p v w a p =0.001(686.7-9.81)÷0.8=0.846kJ/kg w net =923.57-0.846=922.72kJ/kg (ii) p 3b =58.86 bar ，t 3b =490℃ 水泵的功8.0)(12÷-=p p v w b p =0.001(5886-9.81)÷0.8=7.34 kJ/kg w net =1057.5-7.34=1050.16 kJ/kg 习题及部分解答 第一篇 工程热力学 第一章 基本概念 1. 指出下列各物理量中哪些是状态量，哪些是过程量： 答：压力，温度，位能，热能，热量，功量，密度。 2. 指出下列物理量中哪些是强度量：答：体积，速度，比体积，位能，热能，热量，功量，密度。 3. 用水银差压计测量容器中气体的压力，为防止有毒的水银蒸汽产生，在水银柱上加一段水。若水柱高 mm 200，水银柱高mm 800，如图2-26所示。已知大气压力为mm 735Hg ，试求容器中气体的绝对压力为多少kPa ？解：根据压力单位换算 kPa p p p p kPa Pa p kPa p Hg O H b Hg O H 6.206)6.106961.1(0.98)(6.10610006.132.133800.96.110961.180665.92002253=++=++==?=?==?=?= 4. 锅炉烟道中的烟气常用上部开口的斜管测量，如图2-27所示。若已知斜管倾角 30=α，压力计中 使用3/8.0cm g =ρ 的煤油，斜管液体长度mm L 200=，当地大气压力MPa p b 1.0=，求烟 气的绝对压力（用MPa 表示）解： MPa Pa g L p 6108.7848.7845.081.98.0200sin -?==???==α ρ MPa p p p v b 0992.0108.7841.06=?-=-=- 5.一容器被刚性壁分成两部分，并在各部装有测压表计，如图2-28所示，其中C 为压力表，读数为 kPa 110，B 为真空表，读数为kPa 45。若当地大气压kPa p b 97=，求压力表A 的读数（用kPa 表示） kPa p gA 155= 6. 试述按下列三种方式去系统时，系统与外界见换的能量形式是什么。 （1）.取水为系统； （2）.取电阻丝、容器和水为系统； （3）.取图中虚线内空间为系统。 答案略。 7.某电厂汽轮机进出处的蒸汽用压力表测量，起读数为MPa 4.13；冷凝器内的蒸汽压力用真空表测量，其读数为mmHg 706。若大气压力为MPa 098.0，试求汽轮机进出处和冷凝器内的蒸汽的绝对压力（用MPa 表示） MPa p MPa p 0039.0;0247.021== 8.测得容器的真空度 mmHg p v 550=，大气压力 MPa p b 098.0=，求容器内的绝对压力。若大气 第8章 湿 空 气 例1：如果室外空气的参数为p=1.0133bar ，t=30℃,φ=0.90，现欲经空气调节设备供给2t =20℃，2φ=0.60的湿空气，试用h-d 图分析该空气调节过程，并计算析出的水分及各过程中的热量。 解：利用h-d 图分析计算该题所给条件下的空调过程，如图8.1，根据所给条件t=30℃,φ=0.90， 在h-d 图上确定初态1,并查得1h =62.2kJ/k(a)，1d =15.7g/kg(a) 同样,由2t =20℃，2φ=0.60在图上确定终态2,并查得 2h =34.1kJ/k(a)，2d =15.7g/kg(a)，由定2d 线与φ=1线的交点4, 查得4h =26.4kJ/kg(a), 2d =4d 空调过程的分析： 定湿冷却过程：湿空气的冷却过程，因其组成成分不变，即含湿量不变,但相对湿度增加,温度下降,直降到露点。所以,是定湿降温过程。例如,在h-d 图上自初态1沿1d =15.7g/kg(a)的定湿线进行到与φ=1线的交点3。此时已成饱和空气,再继续冷却，过程自状态3沿饱和线(临界线)进行,直至与终态含湿量相等的状态4,在这个冷却去湿阶段中,将有水蒸气凝结成水析出,并放出热量。1-4过程的放热量，可用焓差表示,即 q=14h h -=26.4-62.2=-35.8kJ/kg(a) 式中负号表示冷却时湿空气放出热量。 冷却去湿过程：每公斤干空气所析出的水分等于湿空气含湿量的减少量,即 14d d d -=?=7.1-15.7=-8.6g/kg(a) 式中负号表示湿空气析出水分。 加热过程：为了达到工程所要求的湿度，常采用降温去湿,但往往使温 第 一 章 基本概念与定义 1.闭口系与外界无物质交换，系统内质量保持恒定，那么系统内质量保持恒定的热力系一定是闭口系统吗？ 答：不一定。稳定流动开口系统内质量也可以保持恒定。 2.有人认为，开口系统中系统与外界有物质交换，而物质又与能量不可分割，所以开口系统不可能是绝热系。对不对，为什么？ 答：这种说法是不对的。工质在越过边界时，其热力学能也越过了边界。但热力学能不是热量，只要系统和外界没有热量地交换就是绝热系。 3.平衡状态与稳定状态有何区别和联系，平衡状态与均匀状态有何区别和联系？ 答：只有在没有外界影响的条件下，工质的状态不随时间变化，这种状态称之为平衡状态。稳定状态只要其工质的状态不随时间变化，就称之为稳定状态，不考虑是否在外界的影响下，这是他们的本质区别。平衡状态并非稳定状态之必要条件。 物系内部各处的性质均匀一致的状态为均匀状态。平衡状态不一定为均匀状态，均匀并非系统处于平衡状态之必要条件。 4.倘使容器中气体的压力没有改变，试问安装在该容器上的压力表的读数会改变吗？绝对压力计算公式b e p p p =+()e p p >， b e p p p =-()e p p <中，当地大气压是否必定是环境大气压？ 答：压力表的读数可能会改变，根据压力仪表所处的环境压力的改变而改变。当地大气压不一定是环境大气压。环境大气压是指压力仪表所处的环境的压力。 5.温度计测温的基本原理是什么？ 答：选作温度计的感应元件的物体应具备某种物理性质随物体的冷热程度不同有显著的变化。有两个系统分别和第三个系统处于热平衡，则两个系统彼此必然处于热平衡。 6.经验温标的缺点是什么？为什么？ 答：任何一种经验温标不能作为度量温度的标准。由于经验温标依赖于测温物质的性质，当选用不同测温物质的温度计、采用不同的物理量作为温度的标志来测量温度时，除选定为基准点的温度，其他温度的测定值可能有微小的差异。 7.促使系统状态变化的原因是什么？举例说明 答：系统内部各部分之间的传热和位移或系统与外界之间的热量的交换与功的交换都是促使系统状态变。 8.分别以图参加公路的自行车赛车运动员、运动手枪中的压缩空气、杯子内的热水和正在运行的电视机为研究对象，说明这是什么系统。 答：赛车运动员因为有呼吸有物质交换，运动员 对自行车作功，因此有能量交换，因此赛车运动 员是开口系统。压缩空气只有对子弹作功，因此 为闭口系统。杯子内的热水对外既有能量交换又 有物质交换，因此为开口系统，正在运行的电视 机有能量交换物物质交换，因此为闭口系统 9．家用加热电器是利用电加热水的家用设备，通常其表面散热可忽略。取正在使用的家用电热水器为控制体（不包括电机热器），这是什么系统？把电加热器包括在研究对象内，是什么系统？什么情况下构成孤立的系统？ 答：仅仅考虑电热水器为控制体，因有盖，不能与外界进行物质交换但与电机热器有热交换，因此是闭口系统。将电加热器包括在内，无热量交换因此是绝热过程。如果电加热器内电流非外部，而是用电池，即可认为绝热系统。 10.分析汽车动力系统与外界的质能交换情况？ 答：汽车发动机有吸气，压缩，作功，排气四个过程，因此吸气过程吸 收外界的空气，过程中既有物质的进入，也有随物质进入带入的能量。压缩后喷油点火，这个过程中压缩点火为能量交换，喷油为物质交换。 第八章自我测验题 1、填空题 （1）空气在稳定工况下流经喷管，空气的______转变成______，空气的压力_____，流速______，温度______。 （2）空气流经阀门，其焓变化_____；压力变化_____；熵变化_____；温度变化____。（填大于零、小于零或等于零） （3）焦汤系数＝____。当其大于0时，节流后温度将____。 （4）插入高速流动工质中的温度计，测出的温度值一般____工质的实际温度。 （5）两股空气流，其参数如图所示。合流过程是绝热的，忽略动能、位能的变化，试用已知参数表示会流后的温度____（Cp为定值） （6）渐缩喷管工作在初压P1和极低背压P b之间，初速略去不计。若喷管出口部分切去一小段，如图所示。则工质的出口流速______，流量______．（填变大，变小或不变） 2、简答题 （1）在给定的定熵流动中，流道各截面的滞止参数是否相同，为什么？ （2）渐缩喷管内的流动情况，在什么条件下不受背压变化的影响？若进口压力有所改变（其余不变）则流动情况又将如何？ （3）气体在喷管中流动加速时，为什么会出现喷管截面积逐渐扩大的情况？常见的河流和小溪，遇到流道狭窄处，水流速度会明显上升；很少见到水流速度加快处，会是流道截面积加大的地方，这是为什么？ （4）气体在喷管中绝热流动不管其过程是否可逆，都可以用进行计算。这是否说明可逆过程和不可逆过程所得到的效果相同？ 3、渐缩喷管射出的空气，压力为0.2MPa，温度为150℃，流通为400m／s，求空气的定熵滞止温度和压力。 4、燃烧室产生的燃气压力为0.8MPa、温度为900℃，让燃气通过一个喷管流人压力为0.1MPa的空间，以获得高速气流。流经喷管的燃气流量为0.93kg／s。已知燃气的比定压热容为1.33kJ/(kg*K)，比热比为1.34。 （1）为使气体充分膨胀，应选用何种形式的喷管，能否获得超音速气流？ （2）求喷管出口处气流速度和出口截面积。 （3）若考虑摩擦，喷管出口处气流实际速度与理论流速相比，哪个大？为保证流量不变，出口截面积应该怎样改变？ 5、空气流经渐缩喷管作定摘流动。进口截面上空气参数为p1=0.6MPa，t1=700℃，C f1=312m/s，出口截面积为30平方厘米。试确定最大质量流量及达到最大质量流量时的背压力多少？ 6、水蒸气流经某渐缩喷管进口参数为p1=8.8MPa，t1=500℃，喷管出口外界背压为4.0MPa，出口截面积A2＝20平方厘米。试求： （1）不计摩阻时喷管出口的流速和流量。 （2）若设计一喷管以充分利用压差，应选何种形状？喷管的出口流速为多少（不计摩阻）？（3）当考虑摩阻，喷管的速度系数为0.96时，题（1）的出口速度是多少？定性说明流量是变大还是变小。 7、压力为p1=1.2 MPa，温度T1= 1200 K的空气以q m＝ 3kg/s的流量流经节流阀，压力降为P2＝1.0MPa．然后进入喷管作可逆绝热膨胀。已知喷管出口外界背压为0.6MPa，环境温度为300K，问： （1）应选何种形状的喷管？ （2）喷管出口流速及截面为多少？ （3）因节流引起的作功能力损失为多少？并表示在T－s图上。 （4）如果背压变为0.4MPa，此时流过喷管的流量为多少？ 8、压力为1MPa的饱和水，经节流阀压力降为0.1MPa。已知环境温度为300K。求：（1）节流后的温度、焓和热力学能；（2）节流引起的有效能损失；（3）将此过程及损失表示在T－s图上。9、如图所示，温度为20O℃、流量为6kg／s、流速为10Om／s的空气流过管道1，与另一管道2 第十一章 制冷循环 1、家用冰箱的使用说明书上指出,冰箱应放置在通风处,并距墙壁适当距离,以及不要把冰箱温度设置过低,为什么？ 答:为了维持冰箱的低温,需要将热量不断地传输到高温热源(环境大气),如果冰箱传输到环境大气中的热量不能及时散去,会使高温热源温度升高,从而使制冷系数降低,所以为了维持较低的稳定的高温热源温度,应将冰箱放置在通风处,并距墙壁适当距离。 在一定环境温度下,冷库温度愈低,制冷系数愈小,因此为取得良好的经济效益,没有必要把冷库的温度定的超乎需要的低。 2、为什么压缩空气制冷循环不采用逆向卡诺循环？ 答:由于空气定温加热与定温放热不易实现,故不能按逆向卡诺循环运行。在压缩空气制冷循环中,用两个定压过程来代替逆向卡诺循环的两个定温过程。 3、压缩蒸气制冷循环采用节流阀来代替膨胀机,压缩空气制冷循环就是否也可以采用这种方法？为什么？ 答:压缩空气制冷循环不能采用节流阀来代替膨胀机。工质在节流阀中的过程就是不可逆绝热过程,不可逆绝热节流熵增大,所以不但减少了制冷量也损失了可逆绝热膨胀可以带来的功量。而压缩蒸气制冷循环在膨胀过程中,因为工质的干度很小,所以能得到的膨胀功也极小。而增加一台膨胀机,既增加了系统的投资,又降低了系统工作的可靠性。因此,为了装置的简化及运行的可靠性等实际原因采用节流阀作绝热节流。 4、压缩空气制冷循环的制冷系数、循环压缩比、循环制冷量三者之间的关系如何？ 答: 压缩空气制冷循环的制冷系数为:()() 142314-----o o net k o q q h h w q q h h h h ε=== (a) (b) 压缩空气制冷循环状态参数图 第10章 制冷循环 第10章 制冷循环 10-1 在商业上还用“冷吨”表示制冷量的大小，1“冷吨”表示1吨0℃的水在24小时冷冻到0℃冰所需要的制冷量。证明1冷吨=3.86kJ/s 。已知在1标准大气压下冰的融化热为333.4kJ/kg 。 解：1冷吨=333.4 kJ/kg ×1吨/24小时=333.4×1000/(24×3600) kJ/s=3.86kJ/s 压气机入口T 1= 263.15K 压气机出口 K T T k k 773.4165 15.2634 .114.1112=×==??π 冷却器出口T 3=293.15K 膨胀机出口 K T T k k 069.1855 15.2934 .114.113 4=== ??π 制冷量 ()()kg kJ T T c q p c /393.78069.18515.263004.141=?×=?= 制冷系数 第10章 制冷循环 ()()()() 71.1069.18515.26315.293773.416069 .18515.263413241=????=????== T T T T T T w q net c ε 10-4 压缩空气制冷循环中，压气机和膨胀机的绝热效率均为0.85。若放热过程的终温为20℃，吸热过程的终温为0℃，增压比π=3，空气可视为定比热容的理想气体，c p =1.004kJ/（kg·K ），k =1.4。求：（1）画出此制冷循环的T-s 图；（2）循环的平均吸热温度、平均放热温度和制冷系数。 433'4循环的平均吸热温度 ()K T T T T s q T c c 887.248986.22515.273ln 986.22515.273ln 41 41 1 4=?=?=?= ′′′ 循环的平均放热温度 ()K T T T T s q T 965.33915.293638.391ln 15.293638.391ln 3 232230 0=?=?=?= ′′′ 工程热力学思考题答案, 第十二章 集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08] 第十二章 理想气体混合物及湿空气 1.处于平衡状态的理想气体混合气体中，各种组成气体可以各自互不影响地充满整个体积，他们的行为可以与它们各自单独存在时一样，为什么 答：混合气体的热力学性质取决于各组成气体的热力学性质及成分，若各组成气体全部处在理想气体状态，则其混合物也处在理想气体状态，具有理想气体的一切特性。 2.理想气体混合物中各组成气体究竟处于什么样的状态 答：若各组成气体全部处在理想气体状态，遵循状态方程pV nRT =。 3.道尔顿分压定律和亚美格分体积定律是否适用于实际气体混合物 答：否。只有当各组成气体的分子不具有体积，分子间不存在作用力时，处于混合状态的各组成气体对容器壁面的撞击效果如同单独存在于容器时的一样，这时道尔顿分压力定律和亚美格分体积定律才成立，所以道尔顿分压定律和亚美格分体积定律只适用于理想气体混合物。 4.混合气体中如果已知两种组分A 和B 的摩尔分数x A >x B ，能否断定质量分数也是 ωA >ωB 答：否。i i i eq x M M ω=?，质量分数还与各组分的摩尔质量有关。 5.可以近似认为空气是1 mol 氧气和 mol 氮气混合构成（即x O2=、x N2=），所以 MPa 、20°C的 mol 空气的熵应是 MPa 、20°C的1 mol 氧气的熵和 MPa 、20°C的 mol 氮气熵的和，对吗为什么 答：不对。计算各组分熵值时，应该使用分压力，即(,)i i s f T p =。 6.为什么混合气体的比热容以及热力学能、焓和熵可由各组成气体的性质及其在混合气体中的混合比例来决定混合气体的温度和压力能不能由同样方法确定 答：根据比热容的定义，混合气体的比热容是1kg 混合气体温度升高1°C所需热量。理想气体混合物的分子满足理想气体的两点假设，各组成气体分子的运动不因存在其他气体而受影响。混合气体的热力学能、焓和熵都是广延参数，具有可加性。所以混合气体的比热容以及热力学能、焓和熵可由各组成气体的性质及其在混合气体中的混合比例来决定。 混合气体的温度和压力是强度参数，不能由同样方法确定。 7.为何阴雨天晒衣服不易干，而晴天则容易干 答：阴雨天空气的湿度大，吸取水蒸气的能力差，所以晒衣服不易干。晴天则恰恰相反，所以容易干。 7-1当水的温度t=80℃，压力分别为0.01、0.05、0.1、0.5及1MPa时，各处于什么状态并求出该状态下的焓值。 解：查表知道t=80℃时饱和压力为0.047359MPa。 因此在0.01、0.05、0.1、0.5及1MPa时状态分别为过热、未饱和、未饱和，未饱和、未饱和。焓值分别为2649.3kJ/kg，334.9 kJ/kg，335 kJ/kg，335.3 kJ/kg，335.7 kJ/kg。 7－2已知湿蒸汽的压力p=1MPa干度x=0.9。试分别用水蒸气表和h-s图求出hx，vx，ux，sx。 解：查表得：h``＝2777kJ/kg h`=762.6 kJ/kg v``＝0.1943m3/kg v`＝0.0011274 m3/kg u``= h``－pv``=2582.7 kJ/kg u`＝h`－pv`=761.47 kJ/kg s``=6.5847 kJ/(kg.K) s`＝2.1382 kJ/(kg.K) hx＝xh``+(1-x)h`=2575.6 kJ/kg vx＝xv``+(1-x)v`=0.1749 m3/kg ux＝xu``+(1-x)u`=2400 kJ/kg sx＝xs``+(1-x)s`=6.14 kJ/(kg.K) 7-3在V＝60L的容器中装有湿饱和蒸汽，经测定其温度t＝210℃，干饱和蒸汽的含量mv=0.57kg，试求此湿蒸汽的干度、比容及焓值。 解：t＝210℃的饱和汽和饱和水的比容分别为： v``＝0.10422m3/kg v`＝0.0011726 m3/kg h``＝2796.4kJ/kg h`=897.8 kJ/kg 湿饱和蒸汽的质量： 解之得： x=0.53 比容：vx＝xv``+(1-x)v`=0.0558 m3/kg 焓：hx＝xh``+(1-x)h`=1904kJ/kg 7－4将2kg水盛于容积为0.2m3的抽空了的密闭刚性容器中，然后加热至200℃试求容器中（1）压力；（2）焓；（3）蒸汽的质量和体积。 解：（1）查200℃的饱和参数 h``＝2791.4kJ/kg h`=852.4 kJ/kg v``＝0.12714m3/kg v`＝0.0011565m3/kg 饱和压力1.5551MPa。 刚性容器中水的比容： ＝0.1 m3/kg 第十一章制冷循环 1.家用冰箱的使用说明书上指出，冰箱应放置在通风处，并距墙壁适当距离，以及不要把冰箱温度设置过低，为什么？ 答：为了维持冰箱的低温，需要将热量不断地传输到高温热源（环境大气），如 果冰箱传输到环境大气中的热量不能及时散去，会使高温热源温度升高，从而使制冷系数降低，所以为了维持较低的稳定的高温热源温度，应将冰箱放置在通风处，并距墙壁适当距离。 在一定环境温度下，冷库温度愈低，制冷系数愈小，因此为取得良好的经 济效益，没有必要把冷库的温度定的超乎需要的低。 2.为什么压缩空气制冷循环不采用逆向卡诺循环？ 答：由于空气定温加热和定温放热不易实现，故不能按逆向卡诺循环运行。在压缩空气制冷循环中，用两个定压过程来代替逆向卡诺循环的两个定温过程。 3.压缩蒸气制冷循环采用节流阀来代替膨胀机，压缩空气制冷循环是否也可以采用这种方法？为什么？ 答：压缩空气制冷循环不能采用节流阀来代替膨胀机。工质在节流阀中的过程是不可逆绝热过程，不可逆绝热节流熵增大，所以不但减少了制冷量也损失了可逆绝热膨胀可以带来的功量。而压缩蒸气制冷循环在膨胀过程中，因为工质的干度很小，所以能得到的膨胀功也极小。而增加一台膨胀机，既增加了系统的投资，又降低了系统工作的可靠性。因此，为了装置的简化及运行的可靠性等实际原因采用节流阀作绝热节流。 4.压缩空气制冷循环的制冷系数、循环压缩比、循环制冷量三者之间的关系如 何？ 答： p T2 7 3235T0 8 61T c 49 41 O v O4′ 9′1′s （ a）（ b） 压缩空气制冷循环状态参数图 压缩空气制冷循环的制冷系数为： q o q o h1 - h4 w net q k - q o h2 - h3 - h1 - h4 空气视为理想气体，且比热容为定值，则： T1T4 T2T3T1 T4 循环压缩比为： p2 p1 k 1 T2k T3 过程 1-2 和3-4 都是定熵过程，因而有：P2 T1P1T4 1 代入制冷系数表达式可得： k 1 k1 由此式可知，制冷系数与增压比有关。循环压缩比愈小，制冷系数愈大，但是循 环压缩比减小会导致膨胀温差变小从而使循环制冷量减小，如图（b）中循环 1-7-8-9-1 的循环压缩比较循环 1-2-3-4-1 的小，其制冷量（面积 199′1′1）小于循环 1-2-3-4-1 的制冷量（面积 144′1′1）。 5.压缩空气制冷循环采用回热措施后是否提高其理论制冷系数？能否提高其实 际制冷系数？为什么？ 答：采用回热后没有提高其理论制冷系数但能够提高其实际制冷系数。因为采用回热后工质的压缩比减小，使压缩过程和膨胀过程的不可逆损失的影响减小，因此提高实际制冷系数。 6.按热力学第二定律，不可逆节流必然带来做功能力损失，为什么几乎所有的压缩蒸气制冷装置都采用节流阀？ 答：压缩蒸气制冷循环中，湿饱和蒸气在绝热膨胀过程中，因工质中液体的含量很大，故膨胀机的工作条件很差。为了简化设备，提高装置运行的可靠性，所以采用节流阀。 7. 参看图5 ，若压缩蒸汽制冷循环按1-2-3-4-8-1 运行，循环耗功量没有变化，仍为 h2-h1 ，而制冷量却从 h1-h 5. 增大到 h1-h 8，显见是“有利”的。这种考虑可行么？为什么？ 答：过程 4-8 熵减小，必须放热才能实现。而 4 点工质温度为环境温度 T0，要想放热达到温度T c（8点），必须有温度低于T c的冷源，这是不存在的。( 如果有，就不必压缩制冷了 ) 。 8. 作制冷剂的物质应具备哪些性质？你如何理解限产直至禁用氟利昂类工质， R11、 R12？ 如 答：制冷剂应具备的性质：对应于装置的工作温度，要有适中的压力；在工作温度下气化潜热要大；临界温度应高于环境温度；制冷剂在 T-s 图上的上下界限线要陡峭；工质的三相点温度要低于制冷循环的下限温度；比体积要小；传热特性 第八章压气机的热力过程 、利用人力打气筒为车胎打气时用湿布包裹气筒的下部，会发现打气时轻松了一点，工程上压气机缸常以水冷却或气缸上有肋片，为什么？ 答：因为气体在压缩时，以等温压缩最有利，其所消耗的功最小，而在人力打气时用湿布包裹气筒的下部或者在压气机的气缸用水冷却，都可以使压缩过程尽可能的靠近等温过程，从而使压缩的耗功减小。 、既然余隙容积具有不利影响，是否可能完全消除它？ 答：对于活塞式压气机来说，由于制造公差、金属材料的热膨胀及安装进排气阀等零件的需要，在所难免的会在压缩机中留有空隙，所以对于此类压缩机余隙容积是不可避免的，但是对于叶轮式压气机来说，由于它是连续的吸气排气，没有进行往复的压缩，所以它可以完全排除余隙容积的影响。 、如果由于应用气缸冷却水套以及其他冷却方法，气体在压气机气缸中已经能够按定温过程进行压缩，这时是否还需要采用分级压缩？为什么？ 答：我们采用分级压缩的目的是为了减小压缩过程中余隙容积的影响，即使实现了定温过程余隙容积的影响仍然存在，所以我们仍然需要分级压缩。 、压气机按定温压缩时，气体对外放出热量，而按绝热压缩时不向外放热，为什么定温压缩反较绝热压缩更为经济？ 答：绝热压缩时压气机不向外放热，热量完全转化为工质的内能，使工质的温度升高，压力升高，不利于进一步压缩，且容易对压气机造成损伤，耗功大。等温压缩压气机向外放热，工质的温度不变，相比于绝热压缩气体压力较低，有利于进一步压缩耗功小，所以等温压缩更为经济。 、压气机所需要的功可从第一定律能量方程式导出，试导出定温、多变、绝热压缩压气机所需要的功，并用 图上面积表示其值。 答：由于压缩气体的生产过程包括气体的流入、压缩和输出，所以压气机耗功应以技术功计，一般用 表示，则 由第一定律： △ ， 定温过程：由于 不变，所以△ 等于零，既 ， △ ，2 1ln p p R s g =?，则有 12ln p p T R w g c = 多变过程： △ ()???? ????? ?-???? ??---=???? ??----=---=-111111111112112112n n g g V P P T R n n T T T R n n T T c n n q κκκκκ ()???? ??????-???? ??-=???? ??--=-=?-1111112112112n n g g p p p T R T T T R T T c h κκκκ 所以??????????-???? ??-=-111121n n g c p p T R n n w 绝热过程：即 ，所以 第8章 湿空气和空气调节 8-1 今测得湿空气的干球温度t =30℃，湿球温度t s =20℃，当地大气压力p b =0.1MPa 。求：湿空气的相对湿度?、含湿量d 、焓h 。 解：查h-d 图得：相对湿度 ?=40%；含湿量d =10.7g/kg(DA)；比焓h=57.5kJ/kg(DA) 8-2 已知湿空气开始时的状态是p b =0.1MPa ，温度t =35℃，相对湿度?=70%，求水蒸气的分压力和湿空气的露点温度；如果保持该湿空气的温度不变，而将压力提高到 (40)0.00738C Mpa °= 110.77.380.6221000.7s s p p p ??××=×??× MPa C p s 000873.0)5(2=° %1002=? )(/48.51000873 .0100873 .01622.0622 .02222DA kg g p p p d s s =×?×× =?=?? )(/4.2848.588.332DA kg g d d d =?=?=? 8-4 一功率为800W 的电吹风机，吸入的空气为0.1MPa 、15℃、?=70%，经过电吹风 机后，压力基本不变，温度变为50℃，相对湿度变为20%，不考虑空气动能的变化。求电吹风机入口的体积流量（m 3/s ）。 解：1）0 (15)0.00171s p C MPa = )(/82.1071 .11001000 71.1622 .0DA kg g d =?×= 1(30)0.00424s p C MPa = 010 (15) 1.71 40%(30) 4.24 s s p C p C ?=== 2）0 2(50)0.01235s p C MPa = 020(15) 1.71 13.8%(50)12.35 s s p C p C ?=== )86.12501(005.111111t d t h h h v a ++=+= 222用图解法及计算法求混合后湿空气的焓、含湿量、温度，相对湿度。 解：11120 4.39/31.27/30%t C d g kga h kJ kga ?=°=?????==?? 2223529.33/110.44/80%t C d g kga h kJ kga ?=°=????? ==?? ,1,10.1013250.30.0023370.100624a v p p p MPa =?=?×= 6,11 ,1,10.100624101517.95/min 0.287(27320) a ma g a p V q kg R T ××===×+工程热力学第三版电子教案第10章
