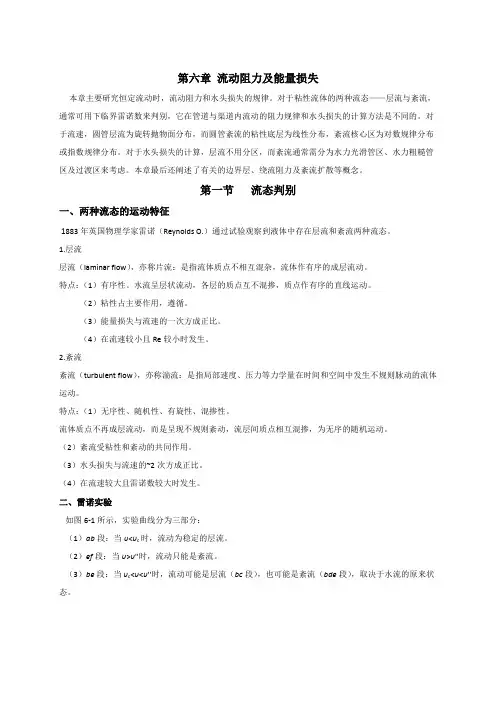

第四章层流流动及湍流流动 由于实际流体有粘性，在流动时呈现两种不同的流动形态：层流流动及湍流流动，并在流动过程中产生阻力。 对可压缩流体，阻力使流体受压缩。 对不可压缩流体，阻力使流体的一部分机械能转化为热能散失，这个转变过程不可逆。散失的热量称为能量损失。 单位质量（或单位体积）流体的能量损失，称为水头损失（或压力损失），并以h w（或Δp）表示。 本章首先讨论流体的流动状态，再对粘性流体在两种流动状态下的能量损失进行分析。 第一节流动状态及阻力分类 一、流体的流动状态 1．雷诺试验：1882年雷诺作了如教材45页图4-1所示的流体流动形态试验。 试验装置：在圆管的中心用细玻璃管向圆管的水流中引入红色液体的细流。 试验情况： （1）当水的流速较小时（图4-1a），红色液体细流不与周围水混和，自己保持直线形状与水一起向前流动。 （2）如把水的流速逐渐增大，至一定程度时，红色细流便开始上下振荡，呈波浪形弯曲（如图4-1b）。 （3）当再把水流速度增大，红色细流的振荡加剧，至水的流速增大至某一速度后，圆管中红色细流消失，红色液体混入整个圆管的水中（如图4-1c）。 试验的三种不同状况说明： （1）对（图4-1a）所示，表明水的质点只有向前流动的位移，没有垂直水流方向的移动，即各层水的质点不相互混和，都是平行地移动的，这种流动称为层流； （2）对（图4-1b）所示，说明流动的水质点已开始有垂直水流方向的位移，离开圆管轴线较远的部位水的质点仍保持平行流动的状态； （3）对（图4-1c）所示，说明流动中水的质点运动已变得杂乱无章，各层水相互干扰，这种流动形态称为紊流或湍流。
2．雷诺数： 流体之所以出现不同的流动形态，主要由流体质点流动时其本身所具有的惯性力和所受的粘性力的数值比例决定。 惯性力相对较大时，流体趋向于作紊流式的流动； 粘性力则起限制流体质点作纵向脉动的作用，遏止紊流的出现。 雷诺根据此原理提出了一个判定流体流动状态的无量纲参数——雷诺数（Re）： 对在圆管中流动的流体而言，雷诺数的表现形式为 v：圆管内流体的平均流速（m/s）；ε：动力粘度（Pa·s）。 D：圆管直径（m）；ν：运动粘度（m2/s）。 实验确定，流体开始由层流形态向紊流转变时，称为下临界雷诺数， Re=2100～2320；当Re＞10000～13800时流体的流动形态为稳定的紊流，称上临界雷诺数；当Re=（2100～2320）～（10000～13800），流动形态为过渡状态，可以是紊流或层流。临界雷诺数随体系的不同而变化，即使同一体系，它也会随其外部因素（如圆管内表面粗糙度和流体中的起始扰动程度等）的不同而改变，所以临界雷诺数为一个范围数。 对于非圆管中的流体流动，雷诺数的表现形式为 R：水力半径（m）；A：流体的有效截面积（m2）； x：截面上与流体接触的固体周长（湿周）（m）。 （但水力半径R不是圆截面的几何半径r，如充满流体圆管的水力半径为： ） 这里，取下临界雷诺数为500。对工程中常见的明渠水流，下临界雷诺数常取300。 当流体绕过固体（如绕过球体）流动时，出现层状绕流（物体后无旋涡）和紊状绕流（物体后形成旋涡）的现象，此时雷诺数用下式计算：
第四章 层流和紊流及水流阻力和水头损失 1、紊流光滑区的沿程水头损失系数 仅与雷诺数有关，而与相对粗糙度无关。 2、圆管紊流的动能校正系数大于层流的动能校正系数。 3、紊流中存在各种大小不同的涡体。 4、紊流运动要素随时间不断地变化，所以紊流不能按恒定流来处理。 5、谢才公式既适用于有压流，也适用于无压流。 6、' 'y u x u ρτ -=只能代表 X 方向的紊流时均附加切应力。 7、临界雷诺数随管径增大而增大。 8、在紊流粗糙区中，对同一材料的管道，管径越小，则沿程水头损失系数越大。 9、圆管中运动液流的下临界雷诺数与液体的种类及管径有关。 10、管道突然扩大的局部水头损失系数 的公式是在没有任何假设的情况下导出的。 11、液体的粘性是引起液流水头损失的根源。 11、不论是均匀层流或均匀紊流，其过水断面上的切应力都是按线性规律分布的。 12、公式gRJ ρτ= 即适用于管流，也适用于明渠水流。 13、在逐渐收缩的管道中，雷诺数沿程减小。 14、管壁光滑的管子一定是水力光滑管。 15、在恒定紊流中时均流速不随时间变化。 16、恒定均匀流中，沿程水头损失 hf 总是与流速的平方成正比。 17、粘性底层的厚度沿流程增大。 18、阻力平方区的沿程水头损失系数λ 与断面平均流速 v 的平方成正比。 19、当管径和流量一定时，粘度越小，越容易从层流转变为紊流。 20、紊流的脉动流速必为正值。 21、绕流阻力可分为摩擦阻力和压强阻力。 22、有一管流，属于紊流粗糙区，其粘滞底层厚度随液体温度升高而减小。 23、当管流过水断面流速符合对数规律分布时，管中水流为层流。 24、沿程水头损失系数总是随流速的增大而增大。 25、边界层内的流动也有层流与紊流之分。 26、当雷诺数 Re 很大时，在紊流核心区中，切应力中的粘滞切应力可以忽略。 27、其它条件不变，层流内摩擦力随压力的增大而 （ ） ⑴ 增大 ； ⑵ 减小 ； ⑶ 不变 ； ⑷ 不定 。 28、按普朗特动量传递理论， 紊流的断面流速分布规律符合 1 对数分布 ； 2 椭圆分布 ； 3 抛物线分布 ； 4 直线分布 。 29、其它条件不变，层流切应力随液体温度的升高而 1 增大 ； 2 减小 ； 3 不变 ； 4 不定 。
层流和紊流 cengliu he wenliu 层流和紊流 laminar flow and turbulent flow 实际液体由于存在粘滞性而具有的两种流动形态。液体质点作有条不紊的运动，彼此不相混掺的形态称为层流。液体质点作不规则运动、互相混掺、轨迹曲折混乱的形态叫做紊流。它们传递动量、热量和质量的方式不同：层流通过分子间相互作用，紊流主要通过质点间的混掺。紊流的传递速率远大于层流。水利工程所涉及的流动，一般为紊流。 雷诺数表征液流惯性力与粘滞力相对大小，可用以判别流动形态的无因次数，记作。雷诺数的定义式为： [19-01]式中、、分别为液体的密度动力粘滞系数、运动粘滞系数；、为流动的特征速度和特征长度。雷诺数小时,粘性效应在整个流场中起主要作用,流动为层流。雷诺数大时，紊动混掺起决定作用，流动为紊流。对于同样的液流装置，由层流转换为紊流时的雷诺数恒大于紊流向层流转换的雷诺数。前者称上临界雷诺数，其值随试验条件而变，很不稳定；后者称下临界雷诺数，其值比较稳定，对于一般条件下的管流（圆管直径为特征长度，断面平均流速为特征速度），约为2300。 层流只存在粘滞切应力。在简单的剪切流中，粘滞切应力： [19-02]式中[19-03]为剪切变形速度,亦即速度沿垂直方向的变化率；为动力粘滞系数,只和液体种类及温度有关的常数。此式表达了著名的牛顿内摩擦定律。层流中摩擦阻力及沿程水头损失均与流速的一次方成正比，流速分布呈抛物线型。圆管层流流速分布如图1[ 层流和紊流流速分布比较] 所示。 紊流又称湍流。液体运动呈随机性，即速度、压强等均随时间、空间作不规则的脉动，是紊流的基本特征（图2[紊流流
紊流是流体力学中的一个术语，是指流体从一种稳定状态向另一种稳定状态变化过程中的一种无序状态。具体是指流体流动时各质点间的惯性力占主要地位，流体各质点不规则地流动。 紊流一般相对“层流”而言。一般用雷诺数判定。雷诺数小，意味着流体流动时各质点间的粘性力占主要地位，流体各质点平行于管路内壁有规则地流动，呈层流流动状态。雷诺数大，意味着惯性力占主要地位，流体呈紊流流动状态，一般管道雷诺数Re＜2000为层流状态，Re＞4000为紊流状态，Re＝2000～4000为过渡状态。在不同的流动状态下，流体的运动规律．流速的分布等都是不同的，因而管道内流体的平均流速与最大流速的比值也是不同的。因此雷诺数的大小决定了粘性流体的流动特性。 流体在管内流动时，其质点沿着与管轴平行的方向作平滑直线运动。此种流动称为层流或滞流，亦有称为直线流动的。流体的流速在管中心处最大，其近壁处最小。管内流体的平均流速与最大流速之比等于0.5，根据雷诺实验，当雷诺准数Re<2100时，流体的流动状态为层流。 粘性流体的层状运动。在这种流动中，流体微团的轨迹没有明显的不规则脉动。相邻流体层间只有分子热运动造成的动量交换。常见的层流有毛细管或多孔介质中的流动、轴承润滑膜中的流动、绕流物体表面边界层中的流动等。层流只出现在雷诺数Re（Re＝ρUL／μ)较小的情况中，即流体密度ρ、特征速度U和物体特征长度L都很小，或流体粘度μ很大的情况中。当Re超过某一临界雷诺数Recr时，层流因受扰动开始向不规则的湍流过渡，同时运动阻力急剧增大。临界雷诺数主要取决于流动形式。对于圆管，Recr≈2000，这里特征速度是圆管横截面上的平均速度，特征长度是圆管内径。层流远比湍流简单，其流动方程大多有精确解、近似解和数值解。层流一般比湍流的摩擦阻力小，因而在飞行器或船舶设计中，应尽量使边界层流动保持层流状态。 也就是说是层流还是紊流与不由速度决定，而由雷诺数决定 层流：沿程损失与流速的1次方成正比； 紊流光滑区：沿程损失与断面平均流速的1.75次方成正比； 紊流粗糙区；沿程损失与断面平均流速的2次方成正比。（
第四章层流和紊流及水流阻力和水头损失 1、紊流光滑区的沿程水头损失系数λ仅与雷诺数有关，而与相对粗糙度无关。() 2、圆管紊流的动能校正系数大于层流的动能校正系数。() 3、紊流中存在各种大小不同的涡体。() 4、紊流运动要素随时间不断地变化，所以紊流不能按恒定流来处理。() 5、谢才公式既适用于有压流，也适用于无压流。() 6、 ' ' y u x u ρ τ- =只能代表X 方向的紊流时均附加切应力。() 7、临界雷诺数随管径增大而增大。() 8、在紊流粗糙区中，对同一材料的管道，管径越小，则沿程水头损失系数越大。() 9、圆管中运动液流的下临界雷诺数与液体的种类及管径有关。() 10、管道突然扩大的局部水头损失系数ζ的公式是在没有任何假设的情况下导出的。() 11、液体的粘性是引起液流水头损失的根源。() 11、不论是均匀层流或均匀紊流，其过水断面上的切应力都是按线性规律分布的。() 12、公式gRJ ρ τ=即适用于管流，也适用于明渠水流。() 13、在逐渐收缩的管道中，雷诺数沿程减小。() 14、管壁光滑的管子一定是水力光滑管。() 15、在恒定紊流中时均流速不随时间变化。() 16、恒定均匀流中，沿程水头损失hf 总是与流速的平方成正比。() 17、粘性底层的厚度沿流程增大。() 18、阻力平方区的沿程水头损失系数λ与断面平均流速v 的平方成正比。() 19、当管径和流量一定时，粘度越小，越容易从层流转变为紊流。() 20、紊流的脉动流速必为正值。() 21、绕流阻力可分为摩擦阻力和压强阻力。() 22、有一管流，属于紊流粗糙区，其粘滞底层厚度随液体温度升高而减小。() 23、当管流过水断面流速符合对数规律分布时，管中水流为层流。() 24、沿程水头损失系数总是随流速的增大而增大。() 25、边界层内的流动也有层流与紊流之分。() 26、当雷诺数Re很大时，在紊流核心区中，切应力中的粘滞切应力可以忽略。() 27、其它条件不变，层流内摩擦力随压力的增大而（） ⑴增大；⑵减小；⑶不变；⑷不定。 28、按普朗特动量传递理论，紊流的断面流速分布规律符合() ( 1 )对数分布；( 2 )椭圆分布；( 3 )抛物线分布；( 4 )直线分布。 29、其它条件不变，层流切应力随液体温度的升高而() ( 1 )增大；( 2 )减小；( 3 )不变；( 4 )不定。 30、其它条件不变，液体雷诺数随温度的增大而() ( 1 )增大；( 2 )减小；( 3 )不变；( 4 )不定。 31、谢才系数C 与沿程水头损失系数λ的关系为() ( 1 ) C 与λ成正比；( 2 ) C 与1/λ成正比；( 3 ) C 与λ2 成正比；( 4 ) C 与λ 1成正比。32、A、B 两根圆形输水管，管径相同，雷诺数相同，A管为热水，B管为冷水，则两管流量() ( 1 )qvA > qvB ; ( 2 )qvA ＝qvB ; ( 3 )qvA < qvB ；( 4 )不能确定大小。 33、圆管紊流附加切应力的最大值出现在() ( 1 )管壁；( 2 )管中心；( 3 )管中心与管壁之间；( 4 )无最大值。 34、粘滞底层厚度δ随Re 的增大而() ( 1 )增大；( 2 )减小；( 3 )不变；( 4 )不定。 35、管道断面面积均为A (相等)，断面形状分别为圆形、方形和矩形，其中水流为恒定均匀流，水力坡度J 相同，则三者的边壁切应力 τ的相互关系如下，如果沿程阻力系数λ也相等，则三管道通过的流量的相互关系如下：() ( 1 )τ 0圆> τ 0方> τ 0矩， q v圆> q v方> q v矩； ( 2 )τ 0圆< τ 0方< τ 0矩， q v圆< q v方< q v矩； ( 3 )τ 0圆> τ 0方> τ 0矩， q v圆< q v方< q v矩； ( 4 )τ 0圆< τ 0方< τ 0矩， q v圆> q v方> q v矩。
三维圆管流动状况的数值模拟分析 在工程和生活中，圆管内的流动是最常见也是最简单的一种流动，圆管流动有层流和紊流两种流动状况。层流，即液体质点作有序的线状运动，彼此互不混掺的流动；紊流，即液体质点流动的轨迹极为紊乱，质点相互掺混、碰撞的流动。雷诺数是判别流体流动状态的准则数。本研究用CFD 软件来模拟研究三维圆管的层流和紊流流动状况，主要对流速分布和压强分布作出分析。 1 物理模型 三维圆管长2000mm l =，直径100mm d =。 流体介质：水，其运动粘度系数6 2 110m /s ν-=?。 Inlet ：流速入口，10.005m /s υ=，20.1m /s υ= Outlet ：压强出口 Wall ：光滑壁面，无滑移 2 在ICEM CFD 中建立模型 2.1 首先建立三维圆管的几何模型Geometry 2.2 做Blocking 因为截面为圆形，故需做“O ”型网格。
2.3 划分网格mesh 注意检查网格质量。 在未加密的情况下，网格质量不是很好，如下图 因管流存在边界层，故需对边界进行加密，网格质量有所提升，如下图
2.4 生成非结构化网格，输出fluent.msh 等相关文件 3 数值模拟原理 3.1 层流流动
当水流以流速10.005m /s υ=，从Inlet 方向流入圆管，可计算出雷诺数500υd Re ν ==，故圆管内流动为层流。 假设水的粘性为常数（运动粘度系数62 110m /s ν-=?）、不可压流体，圆管光滑，则流动的控制方程如下： ①质量守恒方程： ()()()0u v w t x y z ρρρρ????+++=???? (1-1) ②动量守恒方程： ()()()()()()()u uu uv uw u u u p t x y z x x y y z z x ρρρρμμμ???????????+++=++-??????????? (1-2) ()()()()()()()v vu vv vw v v v p t x y z x x y y z z y ρρρρμμμ???????????+++=++-??????????? (1-3) ()()()()()()()w wu wv ww w w w p t x y z x x y y z z z ρρρρμμμ???????????+++=++-??????????? (1-4) 式中，ρ为密度，u 、ν、w 是流速矢量在x 、y 和z 方向的分量，p 为流体微元体上的压强。 方程求解：对于细长管流，FLUENT 建议选用双精度求解器，流场计算采用SIMPLE 算法，属于压强 修正法的一种。 3.2 紊流流动 当以水流以流速20.1m /s υ=，从Inlet 方向流入圆管，可计算出雷诺数10000υd Re ν ==，故圆管内流动为紊流。 假设水的粘性为常数（运动粘度系数6 2 110m /s ν-=?）、不可压流体，圆管光滑，则流动的控制方程如下： ①质量守恒方程： ()()()0u v w t x y z ρρρρ????+++=???? (1-5) ②动量守恒方程： 2 ()()()()()()()()()()[]u uu uv uw u u u t x y z x x y y z z u u v u w p x y z x ρρρρμμμρρρ??????????+++=++??????????'''''????+- ---???? (1-6) 2 ()()()()()()()()()()[]v vu vv vw v v v t x y z x x y y z z u v v v w p x y z y ρρρρμμμρρρ??????????+++=++??????????'''''????+- ---???? (1-7)
