H ART 375 HART? 协议手持通信器
ＨＡＲＴ３７５手持器注意事项！
注意 1：在使用HART手持器之前请阅读本手册。为了您个人和系统的安全，在使用和维修产品之前请确信您已经理解了本手册之全部内容。
注意2：在阳光下爆晒本设备，会缩短液晶显示器的寿命。
注意3：在长时间不使用本设备时，建议取出设备内的电池，以免因电池漏液损坏本设备。
目录
一、使用指南 (5)
1.1 简介 (5)
1.2 手持器连接 (5)
1.3 打开手持器 (6)
1.4 常用功能指导 (6)
1.4.1监视变量（读取检测值） (6)
1.4.2设定主变量单位 (6)
1.4.3设定量程上限 (7)
1.4.4设定量程下限 (7)
1.4.5设定阻尼 (7)
1.4.6输出电流校准 (7)
1.4.7主变量调零 (7)
二、技术指标 (8)
2.1 外形尺寸 (8)
2.2 HART接口部分 (8)
2.3 PC接口部分 (8)
2.4 功耗指标 (8)
2.5 电池的使用 (8)
2.6 环境温度要求 (9)
2.7 液晶显示屏 (9)
三、按键说明 (9)
3.1 开/关键 (9)
3.2向上箭头键 (10)
3.3向下箭头键 (10)
3.4向左箭头键和返回上一级菜单键 (10)
3.5向右箭头键和选择键 (10)
3.6确认键 (10)
3.7文字数字和转换键 (10)
3.8使用转换键来输入数据 (11)
四、功能介绍 (11)
4.1主菜单 (11)
4.2 在线菜单 (11)
4.3 读取过程变量 (12)
4.4 诊断/服务 (12)
4.5 基本设置 (12)
4.6 详细设置 (13)
4.7 其他功能介绍 (16)
4.7.1上电自动轮询仪表 (16)
4.7.2 下装 (16)
4.7.3 显示电池电量 (16)
4.7.4 轮询 (17)
五、常见故障排除 (17)
5.1 手持器不能找到仪表 (17)
5.2 按手持器电源开关无显示 (17)
5.3 不支持设备的特殊功能 (17)
附录1 ＲＯＳＥＭＯＵＮＴ １１５１树形菜单 (19)
附录2 ＲＯＳＥＭＯＵＮＴ ３０５１树形菜单 (21)
一、使用指南
1.1 简介
H ART375 HART手持器是支持HART协议设备的手持通信器，它可以对所有符合HART协议的设备进行配置、管理和维护。见图1。
图 1. H ART375 手持器
H ART375手持器可以方便的接入4~20mA HART协议仪表电流回路中，与HART协议仪表进行通信，配置HART仪表的设定参数（如量程上下限等），读取仪表的检测值、设定值，可以对仪表进行诊断和维护等等。该手持器支持HART协议的第一主设备（HART网桥等），也支持HART协议的点对点和多点通信方式。
1.2 手持器连接
H ART375手持器可以在远端控制室或仪表就地接入单独对HART仪表进行通信操作。连接如图3所示，手持器可以并联在HART协议设备上，也可以并联在其负载电阻（250Ω）上。连接时不必考虑引线的极性。
图2. 后连接面板
图3. 手持器连接图
注意：为保证手持器通信正常，在回路中必须有最小值为250Ω的负载电阻。手持器不直接测量回路电流。
1.3 打开手持器
首先检查手持器已经装好了电池，检查如图3中的仪表回路供电正常后，按下手持器的键打开手持器（再按一次关闭手持器），手持器启动后大约5秒，手持器将自动在4-20mA回路上寻找轮询地址为零的HART设备。如果没有找到，手持器会显示“No device found at address 0, Poll ?”的提示。
如果找到了HART协议设备，手持器将显示在线主菜单，如图4。
图4. 在线主菜单
1.4 常用功能指导
1.4.1 监视变量（读取检测值）
在线状态时，选择第一项Process Variables并按右箭头键，即可进入监视变量功能。如在离线状态，按以下操作即可进入监视变量功能：“1 Online”（在线）?“1 Process variables”（监视变量）
1.4.2 设定主变量单位
在线状态时，按以下操作即可进入设定主变量单位功能：
“4 Detailed setup”（详细设置）?“2 Signal condition”（信号条件）?“1 PV Unit”（主变量单位）
1.4.3 设定量程上限
在线状态时，按以下操作即可进入设定量程上限功能：
“4 Detailed setup”（详细设置）?“2 Signal condition”（信号条件）?“2 PV URV”（量程上限）
1.4.4 设定量程下限
在线状态时，按以下操作即可进入设定量程下限功能：
“4 Detailed setup”（详细设置）?“2 Signal condition”（信号条件）?“3 PV LRV”（量程下限）
1.4.5 设定阻尼
在线状态时，按以下操作即可进入设定阻尼功能：
“4 Detailed setup”（详细设置）?“2 Signal condition”（信号条件）?“4 PV Damp”（阻尼）
1.4.6 输出电流校准
在线状态时，按以下操作即可进入输出电流校准功能：
“2 Diag/Service”（诊断及服务）?“3 Calibration”（校准）?“2 D/A trim”（输出电流校准）
注意：输出校准电流功能一般在HART仪表出厂和仪表周期检定时才可进行。使用该功能需要HART仪表拥有者的授权人才可以进行，否则将可能增大HART仪表的输出的误差。
1.4.7 主变量调零
在线状态时，按以下操作即可进入主变量调零功能：（某些仪表可能
无此功能）
“2 Diag/Service”（诊断及服务）?“3 Calibration”（校准）?“3 Sensor trim”（传感器校准）?“1 Zero trim”（主变量调零）
注意：主变量调零功能可以修正因安装位置引起仪表输出零点偏差，一般在HART仪表初装和仪表周期检定时才可进行。使用该功能需要HART仪表拥有者的授权人才可以进行，否则将可能增大HART仪表的输出的误差。
二、技术指标
2.1外形尺寸
H ART375：228mm×98mm×60mm（手持部分为70mm宽×37mm厚）(不包括插头和引出带缆部分)。
2.2 HART接口部分
a) HART接口符合HCF（HART通信基金会）协议，双向半双工
1200bit/s方式工作
b) HART接口可接收的共模电压为±40V
c) 漏电电流典型值小于1uA@20℃
d) HART接口通信距离<1500m
e) 隔离方式：HART通信接口与供电之间隔离
f) 隔离耐压：500V rms
2.3 PC接口部分
PC接口部分需要通过电平转换器连接PC机串口，此端口用于升级
仪表库，请与您最近的经销商咨询设备升级相关事宜。
2.4功耗指标
电源功耗：4.5V
，91.3mA（工作状态典型值）,
DC
1uA（关机状态典型值）
2.5电池的使用
供电电源：三节5号（SIZE AA）碱性电池或镍隔、镍氢充电电池。连续工作时间：采用碱性电池时，典型值为13小时。
采用1000mAH充电电池时，典型值为10.5小时。
注意：如果您在大约10分钟内没有操作本设备，本设备将自动关机以节省电池寿命！
2.6环境温度要求
工作温度范围：0℃～+50℃
储存温度范围：-20℃～+55℃
注意：在阳光下爆晒本设备，会缩短液晶显示屏的寿命！
2.7液晶显示屏
液晶显示屏是8行×21字符显示。当手持器和HART设备连接时，在线菜单的最顶上的一行总是显示设备名称（工位号）。
在环境温度过低时，液晶显示器的响应速度会变慢，这是正常现象；由于本设备带有自动温度补偿电路，在环境温度较高时，液晶显示器仍然具有很好的对比度，方便您不同环境的使用需求。
三、按键说明
3.1开/关键
开/关键，用此键来打开和关闭手持器。
3.2向上箭头键
向上箭头键,使用这个键可以在菜单或者选项列表中向上移动光标。
3.3向下箭头键
向下箭头键,使用这个键可以在菜单或者选项列表中向下移动光标。
3.4向左箭头键和返回上一级菜单键
向左箭头键,使用这个功能键可以向左移动光标或者返回上一级菜单。
3.5向右箭头键和选择键
向右箭头键,使用这个功能键可以向右移动光标或者选择菜单项。
3.6确认键
确认键此键用来对焦点选项的确认。
3.7文字数字和转换键
文字数字键主要负责数据输入。见图4。
图4. HART手持器文字数字键
3.8使用转换键来输入数据
一些菜单要求输入数据，用文字数字键和转换键输入文字和数字信息。
如果在编辑菜单中直接按文字数字键，那么按下的是文字数字键中间的粗体符号键。这些符合包括数字从零到九、小数点（.）和长划号（-）。如果要输入其他字符，则先按下转换键来选择所需字符在按键上相应的位置，然后按下所需字符所在的按键。不用同时按这两个
键。
例如输入字符“R
”，按键顺序如下：
按右转换键激活转换功能；这样右转换键被激活了，按“6”键，一个“R”出现在可编辑区域。
四、功能介绍
ＨＡＲＴ３７５手持器开机后将会自动轮询地址为0的在线设备，在没有连接设备时手持器时会显示“No device found at address 0 , Poll?”的消息。选择“NO”后会出现主菜单（如图5示）。
在已经连接了设备后打开手持器时会显示这个设备的在线菜单（如图6所示）。从在线菜单可以按左箭头键可返回主菜单。
4.1主菜单
主菜单有4个功能：1进入在线菜单、2下装程序、3读取电池容量、4轮询。对于任何一类仪表，您总可以通过多次按左箭头键返回到主菜单。
若再次进入在线菜单，手持器需要重新轮询在线仪表。
图5 主菜单
4.2在线菜单
当手持器已经连接好了HART协议从设备（仪表）后，就可以从主菜单进入在线菜单。
图6. 在线菜单
4.3读取过程变量
在在线菜单选择第一项可以进入读取过程变量功能，这个菜单所列出的过程变量有主变量、输出电流和百分比值等，并会随每次通信实时更新。
Online（*******）
Process variables
1 PV ** KPA
2 AO ** mA
3 PV % ** %
图7. 读取过程变量界面
4.4诊断/服务
在在线菜单选择第二项可以进入诊断/服务菜单，这个菜单包括设备自检、回路电流检测以及仪表校准选项等。
选择设备自检，可实现设备自检，报告检测结果。
选择回路电流检测，可以使变送器固定输出一个电流信号，方便验证整个回路是否正常。
选择校准，可以进行传感器校准和模拟电流输出校准。
图8. 诊断/服务菜单
4.5基本设置
在主菜单选择第三项可以进入基本设置菜单，这个菜单可对一些常用信息进行更改，更多的组态参数将在详细设置中进行。
菜单项有3种状态，一是子菜单，按右箭头键进入到下级菜单；二是显示变量，变量有的是只读，有的是可以进行写操作；三是执行一系列操作，完成一个特定的功能，用户只需根据操作步骤完成即可。
图9. 基本菜单
4.6详细设置
在在线菜单选择第四项可以进入详细设置菜单,这个菜单提供了更多的组态信息，对于不同的HART设备，详细设置有很大的区别。
图10. 详细菜单
在线菜单在液晶显示屏的第一行显示设备名称。只有通过注册的设备，其特殊功能才能完整，如有问题请与我公司联系。
同时，根据连接设备的不同，其在线菜单也可能是不相同的。在线菜单的详细说明参看附录。当操作未注册的设备时，手持器将会提供一个通用的界面（如图11所示）。这个界面能够完成所有HART通信设备的通用功能。
仪表的特殊功能请查询附录中对应仪表的操作树型图。
5 Xfer fnctn
6 AO Alrm type
1 Online
2 Download
3 Battery
4 Polling
4 Detailed setup
1 Process variables
2 Diag/ Service
1 Test Device
2 Loop test
3 Calibration 1 Apply value 2 D/A trim 3 Sensor trim
6 Revision #’s
1 Distributor
2 Model
3 Dev id
4 Tag
4 Message
5 Final asmbly num
5 Device information
1 Date
2 Write Protect
3 Descriptor
1 Zero Trim
1 No req preams
2 Universal rev
3 Fld dev rev
4 Software rev
5 Hardware rev
3 PV LRV
4 PV Damp 2 PV URV 1 PV Unit 1 Sensor 3 PV LSL 4 PV USL
5 PV Min span 1 PV Snsr s/r 2 PV Snsr Unit
2 Signal condition
3 Basic setup
图11. 通用在线菜单树
1在线
2下载
3电池电量 4 轮询
4 详细设置
1 过程变量
2诊断/服务 1 设备自检 2 环路电流检测3 校准
1上下限调试 2 D/A 校准 3传感器校准
1 制造商 2设备类型 3设备序列号 4工位号 5设备信息
6 版本信息
1 日期
2 写保护
3 描述符
4 消息
5 最终装配代码
2 信号状况
1 传感器 4上限值 5最小刻度值 1系列序号 2单位 3下限值 2量程上限 3量程下限 4阻尼 5转换函数 6报警选择
1量程单位 1主变量调零
4软件版本号 5 硬件版本号
1前导码个数 2通用指令版本号 3专用指令版本号 3 基本设置
图12. 通用在线菜单树中文对照
4.7其他功能介绍
4.7.1上电自动轮询仪表
H ART375手持器开机后将会自动轮询地址为0的在线设备，在没有连接设备时手持器时会显示“No device found at address 0 , Poll?”的消息。此时选择“YES”后，手持器将自动轮询地址1到地址15的所有已连接设备。
当几个设备连接在同一个回路中，每个设备必须设置不同的地址。如果地址相同手持器可能找不到该地址的设备，这时需要单独连接才能修改设备的轮询地址。HART协议将多个设备连接在同一个回路中的通信方式定义为多点通信方式，在多点通信方式下回路中的电流不再是4-20mA，而是这些设备输出电流的总和。
4.7.2下装
在主菜单选择第二项可以进入下装功能，下装功能是为了方便用户升级手持器内的HART仪表支持库而设计，我公司将定期更新HART 仪表支持库，需要升级的用户请与经销商或我公司联系。
该下装功能配合PC机的下装专用软件，以默认38400bit/s的波特率将指定文件下装到手持器内。
界面显示“Download target file”，准备下装，选择“OK”后，提示“Please wait moment...”开始下装程序，直至成功，返回主菜单。
4.7.3显示电池电量
在主菜单选择第三项可以进入显示电池电量功能，该功能将检测当前手持器内电池的剩余电量，以百分比显示。当电池电量过低时，请尽快更换新电池，以免影响手持器的使用。
4.7.4轮询
在主菜单选择第四项可以进入轮询功能。如果线上同时有多个仪表存在，可以通过单点和组轮询，保证与所需仪表通讯。其菜单如图13所示。
图13. 轮询菜单
菜单第一项是单点轮询，可以选择0-15之间的任意地址进行通讯；第二到4项是组轮询，将0-15分成3种形式轮询。
如果轮询到仪表后，直接进入在线菜单。否则退回到原界面，重新选择轮询地址。
组轮询方式始终只能对首先询到的仪表（地址小的仪表）进行操作，予对其后的仪表（地址大的仪表）进行操作只能用单点轮询。
五、常见故障排除
5.1手持器不能找到仪表
①检查回路负载电阻的大小，负载电阻应在250～500Ω之间。
②检查手持器和仪表的接线是否正确。
③检查仪表是否上电正确。
④可能仪表地址不是0，选择“YES”，进行轮询，就可能找到仪表。
5.2按手持器电源开关无显示
①检查手持器是否已装入电池。
②检查手持器的电池安装是否正确。
③检查手持器的电池是否用尽。
5.3不支持设备的特殊功能
凡未通过注册的设备，将不支持其特殊功能。如需全面支持请与本公司联系，本公司方可为用户提供相应的技术支持。
注：所有客户均应遵守著作权法各项条款，未经本公司的书面许可，无论出于什么目的均不得将本说明书的任何部分以任何形式或手段进行复制和传播。
HART是HCF注册商标。
附录１ ROSEMOUNT 1151树形菜单
1 Process variables
2 Diag /Service
3 Basic setup
4 Detailed setup
1 Test Device
2 Loop test
3 Calibration 2 D/A trim
3 sensor trim 1 Apply value
7 Meter options
1 Distributor
2 Model
3 Dev id
4 Tag
5 Device information 3 Descriptor 4 Message
5 Final asmbly num
6 Revision #’s 1 Date
2 Write Protect
4 Sensor
infomation
1 Sensor
2 Signal 1 PV Snsr s/r 2 PV Snsr Unit
3 PV LSL
4 PV USL
5 PV Min span
1 PV Unit
2 PV URV
3 PV LRV
4 PV Damp
5 Xfer fnctn
6 AO Alrm type
1 Zero trim
2 Upper sensor trim
3 Lower sensor trim
4 Sensor trim points
1 Num req preams
2 Universal rev
3 Fld dev rev
4 Software rev
5 Hardware rev
1 Meter type
10 module isol matl
condition
3 F ield devi ce info 1 flange type 2 flange material 3 oring material 1 meas type
2 module range
3 characterize
1 Online
2 Download
3 Battery
4 Polling 7 rmt seal isol matl 8 num of rmt seals 9 module fill fluid 4 drain vent matl
5 remote seal type
6 seal fill fluid
ROSEMOUNT 1151中文对照
5 远传装置形式 1
在线
2 下载
3 电池电量 1 过程变量
2 诊断/服务 1 设备自检 2 环路电流检测
3 校准 1上下限调试 2 D/A 校准 3传感器校准
7 指示表选项
3 基本设置
4 详细设置
1 制造商 2设备类型 3设备序列号 4工位号
5设备信息
2 写保护
3 描述符
4 消息
5最终装配代码
6 版本信息
1 日期 3 材料信息
4 传感器信息
1 传感器 2单位 3下限值 4上限值 5最小刻度值
2 信号状况
1系列序号 5转换函数 6报警选择
1量程单位 2量程上限 2传感器上限校准3传感器下限校准4传感器校准点
3量程下限 4阻尼
1主变量调零 4软件版本号 5 硬件版本号
1前导码个数 2通用指令版本号3专用指令版本号1 指示表类型
1 法兰类型 1模块类型
2传感器量程代码3校准
4 轮询
9 模块灌充液 10模块隔离材料 7远传装置隔离膜片
8 远传装置数量 6 远传装置灌充液2 法兰材料 3 O 型圈材料 4 排气排液阀
HART375手操器培训手册 品牌：罗斯蒙特 翻译：绍兴中仪
HART? 手操器概述 HART 通讯协议简介 HART(Highway Addressable Remote Transducer)，是可寻址远程传感器高速通道的开放通信协议，是美国Rosement 公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。 HART 协议的主要优点是能兼容数字信号通讯和模拟信号传输。 HART 手操器的使用 （一） 如何连接（只要连接到变送器接线端子上，或者这个回路的任意连接点都可进行通讯） （二） 按键、功能键功能 表1－1 功能键标签 （三） 主菜单（MAIN MENU ） 1、 Offline 脱机菜单（是用户用来自定义设备设置数据的，或者查看已保存过的设备数据，包括一些 制造商、设备型号、版本等） 2、 Online 联机菜单 3、 Frequency Device 设备频率菜单（主要显示变送器的输出频率值及相对应的输出压力值） 4、 Utility 公共程序菜单（主要是手操器设置菜单包括设置轮询、调整LCD 对比度、设置手操器的自

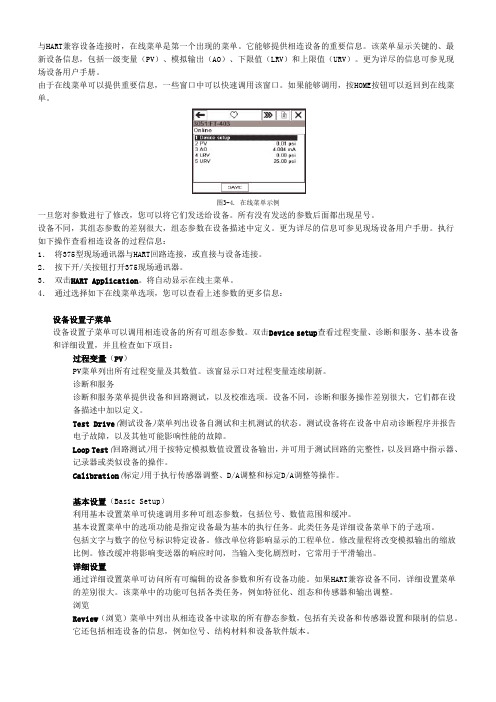

动关闭时间等，这里第5项为仿真菜单，允许在不连接设备时仿真一台HART兼容设备的联机状态，是一个训练工具。） ： 主要介绍Online 联机菜单 联机菜单： 连上HART兼容设备，在主菜单在按 进入联机菜单如图。 联机菜单 在联机菜单的首行显示设备的名称及仪表位号。当特定设备的设备描述不在手操器中时，HART手操器会提供一个通用操作界面。通用界面允许你向HART兼容设备执行通用的功能。Generic Online（通用联机）菜单树。 通用联机菜单首先出现在通用界面。该菜单显示一些必须的近前的设备信息，例如：测量值（PV）、模拟输出值（AO）、量程下限（LRV）和量程上限（URV）等。需通过设备设置Device setup选项访问连接设备的设置参数。 以下功能可以在通用联机菜单中使用： SAVE（保存）功能键允许你保存变送器的设置。 Device Setup（设备设置）访问设备设置Device Setup菜单。其中包含了所有HART兼容设备的通用设备设置参数。 PV(Primary Variable)（测量值）显示动态测量值及其工程单位。当由于测量值包含太多字符而无法在联机菜单中显示时，可以按1键访问测量值菜单并查看相关的工程单位。 AO(Analog Output)模拟输出值及其工程单位显示在联机菜单上。输出值为与测量值相对应的4～20mA 的信号，当由于输出值包含太多字符而无法在联机菜单中显示时，可以按3键访问测量值输出(PV AO)菜单查看输出值及其相关的工程单位。 LRV(Lower Range Value)量程下限及其工程单位显示在联机菜单上。当由于量程下限值包含太多字符而无法在联机菜单中显示时，可以按4键访问测量值量程下限(PV LRV)菜单查看量程下限值及其相关的工程单位。 URV(Upper Range Value) 量程上限及其工程单位显示在联机菜单上。当由于量程上限值包含太多字符而无法在联机菜单中显示时，可以按5键访问测量值量程上限(PV URV)菜单查看量程上限值及其相关的工程单位。
目录 第一章简介 (2) 第二章基本使用……………………………………………… 3现场通讯器的基本性能和功能 (3) 开机注意事项 (4) 键区的使用和说明 (5) 第三章在线操作菜单………………………………………… 6检测菜单 (6) 3.1.1轮询检测 (6) 3.1.2按轮询号检测 (7) 3.1.3选择设备类型 (7) 压力变送器主菜单 (8) 3.2.1过程变量 (8) 3.2.2组态与测试 (9) 3.2.3特征化 (12) 3.2.4校准 (19) 3.2.5显示模式 (21) 3.2.6通用格式化 (22) 电磁流量计主菜单 (23) 涡街流量计主菜单 (23) 靶式流量计/浮筒液位计主菜单 (23) 金转流量计主菜单 (23) 通用主菜单 (23) 第四章故障排除……………………………………………… 24故障介绍和排除方法 (24) 提示界面 (25) 附一 (27) 附
二 (28) 第一章简介 感谢您使用本现场通讯器，本通讯器适合HART协议智能变送器的通讯操作，与HART275、HART388、HART375兼容，具有极好的兼容性，可通讯1151，3051，EJA,ABB及流量方面的HART 协议的进口仪表。完全兼容国产的各种HART协议智能变送器。 该手册介绍了现场通讯器基本的使用、连接和操作方面的内容以及故障的排除和在使用过程中应该注意的事项。 在使用本现场通讯器之前，请阅读该该操作手册，为了更好发挥该产品的最佳性能，在使用或维修本产品之前，请深入掌握相应的内容。 如若设备需要维修，请联系我们公司。我们将竭尽所能为您服务。 该设备配备：手操器一台 电池(机内）一块 包一个 充电器一部 通讯线缆一条 操作手册一本 250欧姆电阻一支
使用艾默生375/475调试3051SFA/SFP仪表 1-如何修改仪表HART地址（仪表默认地址是0） Device setup ->Detail setup->output condition->Hart Output->Poll Address 2-如何修改单位 Device setup->Detail setup->Sensors->很多选项，修改你想该的变量单位，如瞬时流量（Flow Rate）累计流量（Totalizer）差压（Differential Pressure）静压（Static Pressure） 3-如何修改量程(修改量程之前，请先修改相应变量的单位) Device setup->Basic Setup->Range Values->Upper Range Value 4-如何变量分配【Variable Remapping, Hart通讯支持4个变量，主变量PV（first Variable）也叫做第一变量; 第二变量SV（Second）；第三变量TV（Third）；第四变量QV（Quarter）】Device setup->Detail setup>output condition->Variable Remapping 5-差压传感器和压力传感器在安装好仪表后，需要清零。此时三阀组需要在平衡状态：高压侧和低压侧阀门关死，平衡阀打开，排泄口螺丝拧开通大气环境压力。 Device setup->Diagnostics and Service -> Calibration-> Differential Pressure Trim（差压）/ StaticPressure Trim（静压）-> Zero trim 注意：在清零之前确认下差压和静压的数值，清零之后再确认下是否回零。 Device setup-> Process variable->differential pressure/Gage Pressure 6-如何启用Totalizer（累计量），注意累计量的单位要和瞬时流量单位一致！！！ Device setup-> Detail setup->Sensors->Totalizer->Mode->Start/Stop 不同的流量单位，累计量最大值（Maximum Value）的数值不一样，仪表达到累计量最大值后，自动从零开始累计。也可以手动清零，Reset Totalizer。 7-仪表LCD的显示设置 Device Setup->basic setup->LCD Display configuration->里面有许多参数，ON表示显示该参数，OFF表示不现实。 8-小流量切除Low flow Cutoff Device setup->detail setup->Sensors->Flow rate->Low Flow Cutoff
HART手操器培训内容 手操器培训内容 二○○九年五月
HART? 手操器概述 HART 通讯协议简介 HART(Highway Addressable Remote Transducer)，是可寻址远程传感器高速通道的开放通信协议，是美国Rosement 公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。 HART 协议的主要优点是能兼容数字信号通讯和模拟信号传输。 HART 手操器的使用 （一） 如何连接（只要连接到变送器接线端子上，或者这个回路的任意连接点都可进行通讯） （二） 按键、功能键功能 表1－1 功能键标签 （三） 主菜单（MAIN MENU ） 1、 Offline 脱机菜单（是用户用来自定义设备设置数据的，或者查看已保存过的设备数据，包括一些 制造商、设备型号、版本等） 2、 Online 联机菜单 3、 Frequency Device 设备频率菜单（主要显示变送器的输出频率值及相对应的输出压力值） 4、 Utility 公共程序菜单（主要是手操器设置菜单包括设置轮询、调整LCD 对比度、设置手操器的自
动关闭时间等，这里第5项为仿真菜单，允许在不连接设备时仿真一台HART兼容设备的联机状态，是一个训练工具。） ： 主要介绍Online 联机菜单 联机菜单： 连上HART兼容设备，在主菜单在按 进入联机菜单如图。 联机菜单 在联机菜单的首行显示设备的名称及仪表位号。当特定设备的设备描述不在手操器中时，HART手操器会提供一个通用操作界面。通用界面允许你向HART兼容设备执行通用的功能。Generic Online（通用联机）菜单树。 通用联机菜单首先出现在通用界面。该菜单显示一些必须的近前的设备信息，例如：测量值（PV）、模拟输出值（AO）、量程下限（LRV）和量程上限（URV）等。需通过设备设置Device setup选项访问连接设备的设置参数。 以下功能可以在通用联机菜单中使用： SAVE（保存）功能键允许你保存变送器的设置。 Device Setup（设备设置）访问设备设置Device Setup菜单。其中包含了所有HART兼容设备的通用设备设置参数。 PV(Primary Variable)（测量值）显示动态测量值及其工程单位。当由于测量值包含太多字符而无法在联机菜单中显示时，可以按1键访问测量值菜单并查看相关的工程单位。 AO(Analog Output)模拟输出值及其工程单位显示在联机菜单上。输出值为与测量值相对应的4～20mA 的信号，当由于输出值包含太多字符而无法在联机菜单中显示时，可以按3键访问测量值输出(PV AO)菜单查看输出值及其相关的工程单位。 LRV(Lower Range Value)量程下限及其工程单位显示在联机菜单上。当由于量程下限值包含太多字符而无法在联机菜单中显示时，可以按4键访问测量值量程下限(PV LRV)菜单查看量程下限值及其相关的工程单位。 URV(Upper Range Value) 量程上限及其工程单位显示在联机菜单上。当由于量程上限值包含太多字符而无法在联机菜单中显示时，可以按5键访问测量值量程上限(PV URV)菜单查看量程上限值及其相关的工程单位。
一、产品概述 375型现场通讯器一种工业用手式通讯器，在有标签注明的情况下，可以在Zone 0（仅限于FM和CSA）、Zone 1 或Zone 2 Division 1和Divison2类危险区域使用。375型现场通讯器连接的现场总线网段可在Zone 0、1、2和Zone 20、21、22 Division 1和Division 2中使用。 375型现场通讯器支持HART和Foundation现场总线设备，使用者可以在现场配置或排除故障。当使用375型现场通讯器与设备进行通讯时，必须遵守相应地点的所有标准和程序。不遵守这些标准和程序可能会导致设备损坏和／或人身伤害。请务必理解和遵守以下各项规定： 使携式375型现场通讯器包括一个带触摸屏的FSTN型LCD、一组镍氢电池、一个SH3处理器、存储组件以及组合通讯与测量电路。 机身顶部有三个端口。两个为红色，一个为黑色。每个红色端口是其协议的正极，黑色端口则是两种协议共享的公用端口。端口上有一个保护盖，可以确保在任一时刻均露出一对端口。端口旁有几处标记，指明哪一对端口对应哪一种协议。 红外线端口提供了一个375型现场通讯器与PC连接的接口。 数据通过按键区域或触摸屏界面输入375型现场通讯器。 扩充模块（EM）（标有Expansiohn Module）是一种可选移动存储设备，可插入375型现场通讯器侧面的扩充端口。可以在危险区域取出和插入EM。 不要在危险区域为电池组充电。 可以在危险区域取出和装上电池组。 只能使用375型现场通讯器的电源／充电器为电池组充电。否则，可能会永久性损坏375型现场通讯器，并使IS认证失效。 插入系统端口和扩展端口的安全数字卡，必须是375型现场通讯器生产商提供的产品。否则，将使IS认证失效。 二、HART-375使用 1）、使用与组装 在第一次随身使用之前，请将电池组充满。电源／充电器上的灯持续呈绿色即表示电池已完全充满，完全充满大约需要两到三个小时。375型现场通讯器可以边充电边使用。在使用375型现场通讯器之前请确认。 1、1375型现场通讯器没有损坏。 2、电池组已安装好。 3、所有螺丝已拧紧。 4、扩充模块或扩充端口固定插块已插好。 5、通讯端口凹陷处没有灰尘或杂物。 2）、安装系充卡和电池组 1.将375型现场通讯器正面朝下放在平稳的表面上。 2.将支架锁定到悬挂位置。（沿枢轴转动支架，使其转过支放位置，将支架压靠在枢轴 处，参见图2.） 3.卸下电池组，将系统卡接触面朝上（标有System Card）放入375型现场通讯器的系 统卡引导片（位于电池组连接处的正下方）。将系统卡向前滑入系统端口，直至将其固定到位。 4.仍然保持机身正面朝下，确保两个电池组固定螺丝的顶端与电池组表面平齐。安装
H ART 375 HART? 协议手持通信器
ＨＡＲＴ３７５手持器注意事项！ 注意 1：在使用HART手持器之前请阅读本手册。为了您个人和系统的安全，在使用和维修产品之前请确信您已经理解了本手册之全部内容。 注意2：在阳光下爆晒本设备，会缩短液晶显示器的寿命。 注意3：在长时间不使用本设备时，建议取出设备内的电池，以免因电池漏液损坏本设备。
目录 一、使用指南 (5) 1.1 简介 (5) 1.2 手持器连接 (5) 1.3 打开手持器 (6) 1.4 常用功能指导 (6) 1.4.1监视变量（读取检测值） (6) 1.4.2设定主变量单位 (6) 1.4.3设定量程上限 (7) 1.4.4设定量程下限 (7) 1.4.5设定阻尼 (7) 1.4.6输出电流校准 (7) 1.4.7主变量调零 (7) 二、技术指标 (8) 2.1 外形尺寸 (8) 2.2 HART接口部分 (8) 2.3 PC接口部分 (8) 2.4 功耗指标 (8) 2.5 电池的使用 (8) 2.6 环境温度要求 (9) 2.7 液晶显示屏 (9) 三、按键说明 (9) 3.1 开/关键 (9) 3.2向上箭头键 (10) 3.3向下箭头键 (10) 3.4向左箭头键和返回上一级菜单键 (10) 3.5向右箭头键和选择键 (10) 3.6确认键 (10) 3.7文字数字和转换键 (10) 3.8使用转换键来输入数据 (11) 四、功能介绍 (11) 4.1主菜单 (11) 4.2 在线菜单 (11) 4.3 读取过程变量 (12) 4.4 诊断/服务 (12) 4.5 基本设置 (12) 4.6 详细设置 (13) 4.7 其他功能介绍 (16)
SIC-H375 HART?协议手持通信器 用户手册 重庆川仪总厂有限公司
SIC-H375 HART?协议手持通信器注意事项！ 注意 1： 在使用本设备之前请阅读本手册。为了您个人和系统的安全，在使用和维修产品之前请确信您已经理解了本手册之全部内容。 注意2： 在阳光下爆晒本设备，会缩短液晶显示器的寿命。 注意3： 在长时间不使用本设备时，建议取出设备内的电池，以免因电池漏液损坏本设备（使用高能碱性电池时除外）。 本手册缩略语 HART?协议手持通信器：手操器 符合HART?协议的压力/差压变送器：变送器 注： HART?为HART基金会（HCF）注册商标。必须遵守所有产品名称的注册商标所有权。 请遵守著作权法各项条款，未经本公司的书面许可，不得以商业目的将本说明书的任何部分以任何形式或手段进行复制和传播。
目录 一概述 (5) 1.1 简介 (5) 1.2 手操器连接 (5) 1.3 打开手操器 (5) 1.4 常用功能介绍 (6) 1.4.1 监视变量（读取检测值）……………………………………………………………………… ..6 1.4.2 设定主变量单位............................................................................................. (6) 1.4.3 设定量程上限 (6) 1.4.4 设定量程下限 (6) 1.4.5 设定阻尼 (6) 1.4.6 输出电流校准 (6) 1.4.7 主变量调零 (6) 二技术指标 (7) 2.1外形尺寸 (7) 2.2 HART接口部分 (7) 2.3 PC接口部分 (7) 2.4功耗指标 (7) 2.5电池的使用 (7) 2.6环境温度要求 (7) 2.7液晶显示屏 (7) 三按键说明 (8) 3.1开/关键 (8) 3.2向上箭头键 (8) 3.3向下箭头键 (8) 3.4向左箭头键和返回上一级菜单键 (8) 3.5向右箭头键和选择键 (8) 3.6确认键 (8) 3.7文字数字和转换键 (8) 3.8使用转换键来输入数据 (8) 四通用操作 (9) 4.1上电查询变送器 (9) 4.2主菜单 (9) 4.3在线菜单 (9) 4.4显示电池电量 (9) 4.5轮询 (9) 4.6 F4按键 (10) 4.7 过程变量 (10) 4.8诊断/服务 (10) 4.9基本设置 (10) 4.10详细设置 (11) 五针对PDS变送器的操作 (12) 5.1 过程变量 (12) 5.2 诊断和服务 (12) 5.2.1变送器测试 (12)
?关键词: HART375手操器说明书，HART说明书，手操器说明书， 一、按键操作说明： 光标移动键：光标在各项菜单中的上、下、左、右的移动。 字符选择键：只局限在修改数据过程中对数字信息的选取。 确认键：用于各菜单的选取和数字信息的选取。 修改键：用于对仪表的数据信息的修改。 背光键：用于背光的打开与关闭。 电源键：用于电源的打开与关闭。 退出键：用于各项菜单的退出。 功能键：用于扩展功能（待用）。 特有功能键： 向上光标移动键：用于在监测“过程变量”中的退出。 二、连接 所需仪器：一台智能变送器；一台HART手持式操作通信器（简称：手操器）； 一台12～45VDC电源；一个大于或等于250欧的负载电阻；一台精密毫安表或毫伏表；一台标准精密压力计（压力计精度至少比变送器高3倍）。连接如下图所示： 变送器线性化安装图
注：为保证可靠通信，请将负载电阻串联在电源的正极。 三、主菜单 按下面板中“电源开/关”按键，单点通讯 将出现HART手操器主菜单。如右轮询通讯 图1所示：“单点通讯”在“零号地 址码”可使用，若仪表的地址码不为 “零号”，则应用“轮询通讯”方式 通讯。菜单中的“ ▋” 为需要选择的图1 主菜单 选项。按“确认”按键进入在线调试状态（图2） 四、在线调试状态 在线调试状态是一个设置的窗口，主要包括七部分组成，如下图2中所示。可根据用户的需要进行不同的读取与设置。各个选项的具体操作说明在下面各章节中详细说明。
注意：退出时按键退出该选项。
2、“4 DATA”中应按正确格式输入年、月、日，如2004年12月25日，正确的格式为 “04-12-25”而不是“041225” 。 3、量程修改（零位、量程与单位设置、写保护） 如右图5中所示， 此菜单可用来修改 1 LRV 0.0000 “1LRV”（零位）、 2 URV 7.0000 “2URV”（量程）、 3 UNIT KPa “3UNIT”（单位设置）、 4 WRITE PRO TECT “4WRITE PRO TECT” （写保护设置）。图 5零位、量程、单位设置与写保护 “1LRV”（零位）的修改：

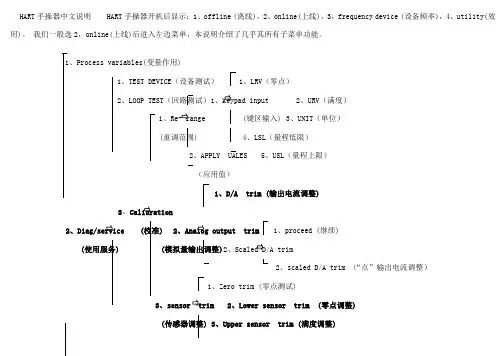

375与现场现场变送器通讯操作手册 1、压力pres 1、过程变量 2、量程百分比% rnge ( process variables)3、模拟输出Ao 1、自检self test 1、测试设备lest device 2、状况status 1、键盘输入keypad input 2、回路测试Loop test 1、重定量程Re-rang 2、提供压力值apply values 2、诊断与维修 (Diag/service) 1、数/模转换调整D/A trim 2、校准模拟输出 3、校准calibration trim Analog output 2、刻度的数/模转换调整scaled D/A trim 1、零点调整zero trim 3、传感器校准2、传感器下限调整lower sensor trim sensor trim 3、传感器上限调整upper sensor trim 4、传感器调整点sensor trim points 1、工位号tag 1、键盘输入keypad input 2、单位unit 3、量程值range values 2、提供压力值Apply values 1、日期date 4 设备信息2、描述符descriptor 基本设置revice information 3、信息message ( Basic setup) 4、写保护write protect 5、表头类型meter type 5、传送功能x fer fnctn linear 6、阻尼damp 过程变量process variables 1、传感器senson 传感器维修senson servin 单位unit 压力pres 过程变量process variables 量程百分比% rnge 键盘输入keypad input 2、信号条件量程值range values information condition 单位unit 提供压力值apply values 具体设置（detailed setup）传送功能x fer fnctn linear 阻尼damp 1、压力pres 1、过程变量process variables 2、量程百分比% rnge 3、输出条件3、模拟输出Ao output condition 1、回路测试loop test 2、模拟输出Analog output 2、数/模转换调整D/A trim 3、模拟输出报警3、刻度的数/模转换调整scaled D/A trim Analog output 1、查询poll address 4、HART输出HART output 2、请求起始码数目num rea preams 3、突发模式burst mode 1、工位号tag 4、突发模式选择burst option 1、现场设备信息 2、日期date 回顾已设置的参数（review）Field device information 3、描述符descriptor 4 设备信息3、表头类型4、信息message device information diaphram seal information 5、型号model 4、自检6、写保护write protect self test 7、版本号revisior 1、测量类型means type gage 2、传感器信息2、隔离膜片材料Isoltor matl sensor information 3、充液类型fill fluid 4、法兰类型flange type 5、法兰材料flange matl 6、O—型环材料o-ring matl 7、排气/排液阀材料drain vent matl 8、远传数量final asmbly number 9、远传类型devid
HART手持式操作通信器 使用说明书
目录 一、使用说明 (2) 二、连接 (2) 三、主菜单 (3) 四、在线调试状态 (4) 1、过程变量 (4) 2、附加信息 (5) 3、量程修改 (5) 4、环路测试 (6) 5、线性化 (7) 6、压力微调 (9) 7、其它 (9) 五、装箱清单项 (10)
一、按键操作说明： 光标移动键：光标在各项菜单中的上、下、左、右的移动。 字符选择键：只局限在修改数据过程中对数字信息的选取。 确认键：用于各菜单的选取和数字信息的选取。 修改键：用于对仪表的数据信息的修改。 背光键：用于背光的打开与关闭。 电源键：用于电源的打开与关闭。 退出键：用于各项菜单的退出。 功能键：用于扩展功能(待用)。 特定功能键： 向上光标移动键：用于在监测“过程变量”中的退出。 二、连接 所需仪器：一台智能变送器；一台HART手持式操作通信器(简称:手操器)；一台12～45VDC电源；一个大于或等于250欧的负载电阻；一台精密毫安表或毫伏表；一台标准精密压力计（压力计精度至少比变送器高3倍）。连接如下图所示：
变送器线性化安装图 注：为保证可靠通信，请将负载电阻串联在电源的正极。 三、主菜单 按下面板中“电源开/关”按键，单点通讯 将出现HART手操器主菜单。如右轮询通讯 图1所示：“单点通讯”在“零号地 址码”可使用，若仪表的地址码不为 “零号”，则应用“轮询通讯”方式 通讯。菜单中的“▋”为需要选择的图1 主菜单 选项。按“确认”按键进入在线调试状态（图2）
四、在线调试状态 在线调试状态是一个设置的窗口，主要包括七部分组成，如 下图2中所示。可根据用户的需要进行不同的读取与设置。各个 选项的具体操作说明在下面各章节中详细说明。 1、过程变量 如右图3所示。本选项可以查看仪表的“PV ”（压力）、“I ”（电流）、“PER ”（百分数值）、“T ”（环境温度）、“LRV ”（零位）、“URV ”（ 量程）、“LSL ”（最大测量范围低限）、“USL ”（最 大测量范围高限）。画面右上角有一符号“О” ，此符号在通讯
怎样使用375HC 对3051系列进行组态? 1. 打开电源开关. 等待375进入主菜单画面. 2. 使用光标笔双击”HART 应用栏”! 如果手操器与变送器通讯正常,则画面应转入 在线画面.
此时,双击”仪表设置”即可进入变送器的组态菜单. 仪表组态画面有5 个选项: 1. 双击 ”显示过程变量”后, 您可以察看与变送器相关的所有测量参数. 2. 进入诊断画面,您可以对仪表进行各种校验及回路测试,另外仪表的各项报警也可以 查看!
3. 进入”基本设置”您可以进行修改位号;工程单位;量程及仪表的阻尼系数;传递涵数. 因此,这是最常用的菜单. 您可以双击5个选项的任一个进入该菜单!以下是菜单3: 请注意: 单击左箭头可以退回上一级菜单, 单击”X” 图标退回主菜单(此时可以关机). 单击”HOME”退回在线菜单.(此菜单为实时更新画面) 3-1: 修改单位: 双击”单位”进入修改工程单位子菜单: 使用光笔单击所选定的单位,然后单击”ENTER”,这时候会出现一个提示,告诉你当前过程变量在该选定单位尚未发送至变送器之前仍然为原单位,提示你应在下随菜单中
进行发送(SEND).因此,见到提示后,即按OK 则出现下随菜单: 此时单击”SEND”并在见到提示后,按OK,修该后的单位即下装到变送器中. 最后见提示单击OK 完成该操作.(注意,单位Unit左上角”*”在发送成功后,应消失!) 3-2: 修改量程: 在基本设置中,用光标笔选中”3 量程”并双击,则进入量程修改菜单. 在此菜单中,有两种修改方式. 1.直接键盘输入.这是最方便的方式.
目录 第一节简介 (2) 第二节基本使用 (2) 安装电池组 (2) 启动和关闭 (2) 启动通信器 (3) 关闭 (3) 基本性能和功能 (3) 键区的使用 (4) 第三节电气连接方式 (5) 建立HART回路连接 (5) 查看在线菜单 (7)
第一节简介 本仪表适合HART协议的智能变送器以及各类HART标准协议的流量仪表的通信操作，与HART275、 HART375、HART475兼容，可通信1151，3051，EJA，ABB及其他HART协议的进口仪表，完全兼容国产的各种智能压力变送器以及带有HART协议的智能流量仪表。 第二节基本使用 安装电池组 1．将现场通信器正面朝下放在平稳的表面上。 2．按住电池后盖开关，将其推向的一边打开后盖开关，将后盖揭开装进电池，当电池装好后 再将后盖开关推向的一边锁上开关。（注意在揭开后盖时从缝隙处轻轻揭开，以免损坏后盖）启动和关闭 该通信器使用5节5号干电池，使用前请确保： 1．该通信器没有损坏 2．电池组已安装好 3．所有螺丝没有松动 4．将通信器连接到回路，参见第三节：建立HART回路连接 启动通信器 按住开/关键，直到液晶屏点亮，表明装置已经工作。开/关键位置可参见图2-1。 在启动期间，通信器将自动轮询检测HART回路设备，如果连接正常将显示被连接设备工位号及进入主菜单，您可以进行以下选择： 关闭 按住“开关”键半秒钟以上，松开按键，关机完成。
基本性能和功能 键区的使用 开关键 该键（ ）用于现场通信器的启动或关闭。 箭头导航键 四个箭头导航键可便于您在菜单栏中移动,选择,进入或退出。按右箭头导航键（ ） 可进入下一级菜单（同Enter 键）,在操作界面为“确认”键功能或数据发送功能，对应屏幕显示右侧字符所表示的功能。按左箭头导航键（ ）可返回上一级菜单, 在操作 界面为“返回”或“取消”键功能，对应屏幕显示左侧字符所表示的功能。在输入界面时按下键为删除功能。 图2-1 通讯器示意图 HART 现场通讯接口 液晶显示屏 四个方向导航键 OK 键 开关键 字母数字键区 液晶背光
Hart_375使用说明 1. 打开电源开关. 等待375进入主菜单画面. 2. 使用光标笔双击”HART 应用栏”! 如果手操器与变送器通讯正常,则画面应转入 在线画面.
此时,双击”仪表设置”即可进入变送器的组态菜单. 仪表组态画面有5 个选项: 1. 双击 ”显示过程变量”后, 您可以察看与变送器相关的所有测量参数. 2. 进入诊断画面,您可以对仪表进行各种校验及回路测试,另外仪表的各项报警也可以 查看!
3. 进入”基本设置”您可以进行修改位号;工程单位;量程及仪表的阻尼系数;传递涵数. 因此,这是最常用的菜单. 您可以双击5个选项的任一个进入该菜单!以下是菜单3: 请注意: 单击左箭头可以退回上一级菜单, 单击”X” 图标退回主菜单(此时可以关机). 单击”HOME”退回在线菜单.(此菜单为实时更新画面) 3-1: 修改单位: 双击”单位”进入修改工程单位子菜单: 使用光笔单击所选定的单位,然后单击”ENTER”,这时候会出现一个提示,告诉你当前过程变量在该选定单位尚未发送至变送器之前仍然为原单位,提示你应在下随菜单中
进行发送(SEND).因此,见到提示后,即按OK 则出现下随菜单: 此时单击”SEND”并在见到提示后,按OK,修该后的单位即下装到变送器中. 最后见提示单击OK 完成该操作.(注意,单位Unit左上角”*”在发送成功后,应消失!) 3-2: 修改量程: 在基本设置中,用光标笔选中”3 量程”并双击,则进入量程修改菜单. 在此菜单中,有两种修改方式. 1.直接键盘输入.这是最方便的方式.
2.提供标准压力值并将该压力确认为4 或20MA的设定点. 下面,为直接键盘输入方式:双击选项1. 一般来说,如不做迁移,则只需修改量程上限.因此,双击”URV”进入键盘画面. 您可以使用光笔,点击数字键直接输入希望修改的量程.然后点击”ENTER”确认. 当返回上一级菜单后,单击”SEND”进行发送!见下图.(URV左上角*号表示该参数尚未发送!)
怎样使用375HC 对3051系列进行组态调校? 3051C或其它压力变送器与375HART手操器的接线:现场可接在表的电源端子处,控制室可接在信号端子处. 回路电阻应保证在250Ω-----1000Ω的范围内.本小册子将分别介绍: 1.基本仪表组态或设定. 2.仪表校验的方法及常见故障分析.
1.基本仪表组态或设定. 1. 打开电源开关. 等待375进入主菜单画面. 2. 使用光标笔双击”HART 应用栏”! 如果手操器与变送器通讯正常,则画面应转入 在线画面. 此时,双击”仪表设置”即可进入变送器的组态菜单. 仪表组态画面有5 个选项: 1. 双击”显示过程变量”后, 您可以察看与变送器相关的所有测量参数.
2. 进入诊断画面,您可以对仪表进行各种校验及回路测试,另外仪表的各项报警也可以 查看! 3. 进入”基本设置”您可以进行修改位号;工程单位;量程及仪表的阻尼系数;传递涵数. 因此,这是最常用的菜单. 您可以双击5个选项的任一个进入该菜单!以下是菜单3: 请注意: 单击左箭头可以退回上一级菜单, 单击”X”图标退回主菜单(此时可以关机). 单击”HOME”退回在线菜单(Online, 此菜单为实时参数更新画面)
3-1: 修改单位: 双击”单位”进入修改工程单位子菜单: 使用光笔单击所选定的单位,然后单击”ENTER”,这时候会出现一个提示,告诉你当前过程变量在该选定单位尚未发送至变送器之前仍然为原单位,提示你应在下随菜单中进行发送(SEND).因此,见到提示后,即按OK 则出现下随菜单: 此时单击”SEND”并在见到提示后,按OK,修该后的单位即下装到变送器中. 最后见提示单击OK 完成该操作.(注意,单位Unit左上角”*”在发送成功后,应消失!)
HART475 现场通讯器用户手册江苏省苏科仪表有限公司
目录 第一章简介 (2) 第二章基本使用 (3) 现场通讯器的基本性能和功能 (3) 开机注意事项 (4) 键区的使用和说明 (5) 第三章在线操作菜单 (6) 检测菜单 (6) 3.1.1轮询检测 (6) 3.1.2按轮询号检测 (7) 3.1.3选择设备类型 (7) 压力变送器主菜单 (8) 3.2.1过程变量 (8) 3.2.2组态与测试 (9) 3.2.3特征化 (12) 3.2.4校准 (19) 21显示模式………………………………………………………3.2.5． 3.2.6通用格式化 (22) 电磁流量计主菜单 (23) 涡街流量计主菜单 (23) 靶式流量计/浮筒液位计主菜单 (23) 金转流量计主菜单 (23) 通用主菜单 (23) 第四章故障排除 (24) 故障介绍和排除方法 (24) 提示界面 (25) 附一 (27) 附二 (28) 附三 (34) 第一章简介 感谢您使用HART现场通讯器，本通讯器适合HART 协议智能变送器的通讯操作，与HART275、HART375、HART475兼容，具有极好的兼容性，可通讯1151，3051，EJA,ABB及流量方面的HART协议的进口仪表。完全兼容 国产的各种智能变送器。
该手册介绍了现场通讯器基本的使用、连接和操作方面的内容以及故障的排除和在使用过程中应该注意的事项。 在使用HART现场通讯器之前，请阅读该该操作手册， 为了更好发挥该产品的最佳性能，在使用或维修本产品之前，请深入掌握相应的内容。 如若设备需要维修，请联系我们公司。我们将竭尽所能为您服务。 该设备配备：手操器一台 电池一块 包一个 充电器一部 通讯线缆一条 操作手册一本 一支欧姆电阻 250 第二章基本使用 现场通讯器的基本性能和功能 通讯电缆 电池显示 显示区 确认键四个导航键 开/关键键PV
使用HART 375对3051压力变送器进行组态 1 组态原因 罗斯蒙特3051系列压力变送器采用HART协议进行通讯，该协议使用了工业标准Bell202频移调制（FSK）技术。在模拟输出上叠加高频信号可以进行远程通讯。罗斯蒙特采用该技术，能在不影响回路完整性的的情况下，实现同时通讯和输出。如何使用HART协议对3051型压力变送器进行组态，能保证测量仪表设备稳定准确运行。 2 组态 3051C 或其它压力变送器与HART 375 手操器的接线如图1所示，现场可接在表的电源端子处，控制室可接在信号端子处。回路电阻应保证在250～1000Ω 的范围内。 图1 HART 375手操器与变送器的连接 2.1 进入在线画面 打开电源开关，等待HART375手操器进入主菜单画面，如图2所示，此界面有五个选项栏，分别为：HART 应用、现场总线应用、手操器设置、与PC通讯和写字板。 图2 HART 375主界面
使用光标笔双击“HART 应用栏”，如果手操器与变送器通讯正常，则画面应转入在线画面，如图3所示界面，这个界面会显示在线变送器的各个实时参数，比如实时的过程变量值、电流输出值、量程上限与下限值，其中最重要的是仪表设置这个选项，他是变送器能够进行组态的关键菜单。 图3 与变送器连接在线画面 2.2 组态过程 在变送器与手操器通讯正常的情况下，可以双击“仪表设置”菜单即可进入变送器的组态菜单，仪表组态画面有5 个选项，如图4所示显示界面。 图4 仪表设置菜单选项
A）双击“显示过程变量”后，您可以察看与变送器相关的所有测量参数。 B）进入诊断画面，您可以对仪表进行各种校验及回路测试，另外仪表的各项报警也可以查看！ C）进入“基本设置”可以进行修改位号、工程单位、量程、仪表的阻尼系数与传递涵数，因此，这是最常用的菜单。可以双击5个选项的任一个进入该菜单，图5是菜单3“基本设置”的子菜单。 图5 基本设置子菜单 注意：单击左箭头可以退回上一级菜单，单击“×”图标退回主菜单(此时可以关机)。单击“HOME”退回在线菜单。.(此菜单为实时更新画面) 双击“单位”进入修改工程单位子菜单，如图6所示，该子菜单中拥有几十种国际、国内通用的使用单位，可以根据实际使用情况进行选择。 图6 单位修改工程子菜单
rosemount手操器手操器375 一基本使用 本通讯器适合HART协议智能压力变送器的通讯操作，与HART275、HART375兼容，具有极好的兼容性，可通讯1151、3051、EJA、ABB、FOXBORO及其他HART协议的进口仪表，完全兼容国产的各种智能压力变送器。且具有HART Moden功能，通过它与各厂家的上位机软件配合使用可对仪表更全面的调整与维护。 1.1安装电池组（操作前请先关机） 1、将现场通讯器正面向下放在平衡的地方，注意不要毁坏液晶屏。 2、推开电池盖锁，打开开后盖更换电池。 1.2开机注意事项 在开机前，请确保以下几点： ·该现场通讯器没有物理机械损坏 ·电池组已经装好 ·将现场通讯器连接到回路 启动手操器 按住“开关”键，直到液晶屏亮，说明开机成功。 关闭手操器 按住“开关”键，直到液晶屏关闭，说明关机完成。 1.3键盘使用 开关键 该键用于启动或关闭现场通讯器。 导航箭头键 四个导航箭头键供菜单选择功能。 按→键进下一级菜单，按←键返回上级菜单，按↓↑键可以在菜单中切换。在字符数字输入模式，←键可以作为退格键使用，→键用作确认健。 修改键 对于可以修改的内容，液晶的最下面一行会自动显示“修改”字样，此时按修改键即进入修改页面。 退出 在字符数字输入模式，液晶最下面一行出现“退出”选项，此时按该健即退出输入界面。 字符数字键盘 字符数字键盘可以输入字符、数字以及其他符号，例如标点符号等。他有字符和数字两种输入模式，现场通讯器能根据需要，自动选择输入模式。 在字符输入模式，若要输入数字，直接按数字所在的键盘，若要输入字符，根据字符在键盘上的位置，先输入“左”、“中”、“右”中的一个键，再按字 符所在的小键盘。例如要输入字符“T”，先按“中”键，再按字符数字4键盘。 HOME键 直接返回主菜单的快捷键，在字符数字输入模式，该键无效。 PV键 监测实时变量的快捷键，观察实时压力、电流、百分比、温度在字符数字输入模式，该键无效。 二在线操作菜单
一使用指南 1.1简介 FX-H375 HART手持器是支持HART协议设备的手持通信器，它可以对所有符合HART协议的设备进行配置、管理和维护。见图1。 图1. FX-H375 HART手持器 FX-H375手持器可以方便的接入4~20mA HART协议仪表电流回路中，与HART协议仪表进行通信，配置HART仪表的设定参数（如量程上下限等），读取仪表的检测值、设定值，可以对仪表进行诊断和维护等等。该手持器支持HART 协议的第一主设备（HART网桥等），也支持HART协议的点对点和多点通信方式。
1.2手持器连接 FX-H375手持器可以在远端控制室或仪表就地接入单独对HART仪表进行通信操作。连接如图3所示，手持器可以并联在HART协议设备上，也可以并联在其负载电阻（250Ω）上。连接时不必考虑引线的极性。 图2. 后连接面板 图3. 手持器连接图
注意：为保证手持器通信正常，在回路中必须有最小值为250Ω的负载电阻。手持器不直接测量回路电流。 1.3打开手持器 首先检查手持器已经装好了电池，检查如图3中的仪表回路供电正常后，按下手持器的键打开手持器（再按一次关闭手持器），手持器启动后大约5秒，手持器将自动在4-20mA 回路上寻找轮询地址为零的HART设备。如果没有找到，手持器会显示“No device found at address 0, Poll ?”的提示。 如果找到了HART协议设备，手持器将显示在线主菜单，如图4。
1.4常用功能指导 1.4.1监视变量（读取检测值） 在线状态时，选择第一项Process Variables并按右箭头键，即可进入监视变量功能。 如在离线状态，按以下操作即可进入监视变量功能： “1 Online”（在线）→“1 Process variables”（监视变量） 1.4.2设定主变量单位 在线状态时，按以下操作即可进入设定主变量单位功能：“4 Detailed setup”（详细设置）→“2 Signal condition”（信号条件）→“1 PV Unit”（主变量单位） 1.4.3设定量程上限 在线状态时，按以下操作即可进入设定量程上限功能： “4 Detailed setup”（详细设置）→“2 Signal condition”（信号条件）→“2 PV URV”（量程上限） 1.4.4设定量程下限 在线状态时，按以下操作即可进入设定量程下限功能：
