土袋围堰施工方案
一、工程概况
K0+095桥位于明珠大道上，宾阳大道以西约240m处。结合城南新区景观水系规划，河道在明珠大道处,北侧水面蓝线宽度约为30米，南侧水面蓝线宽度约为38米，现状明珠大道跨越水系位置为2.2x2.2米左右箱涵。不能满足河道防洪及景观规定，本次予以拆除新建景观桥梁。为了与两侧湖面水景相匹配，同步增长湖面处景观观赏性，桥梁上部构造采用不等跨上承式三连拱桥,跨径布置为：（12.0+15.0+12.0）m圆弧拱，矢跨比为1/3.5;下部构造为桩接承台。
本桥上部构造为12+15+12m拱桥，下部构造桥墩采用实体墩，下设承台接钻孔灌注桩基本，桥台采用重力式台，下设承台接桩基本，桩径 1.2m，桩基均按摩擦桩进行设计。
为了保证桥梁下部构造施工，需要对该工程进行修筑围堰，为桥梁后续工作创造条件。
二、工艺流程
现场勘察→材料准备→测量放样→河道清淤开挖→编织袋投放、堆码→筑土夯土→围堰加固。
三、施工办法
1、进行现场勘察，查看现场水文地质状况，此外选取好围堰用取土场地、准备好编织袋及其她关于工具、材料。
2、依照现场实际状况拟定开挖放坡限度及留出工作面，并测定出围堰位置。
3、编织袋装土为袋容量75%左右，并用麻绳或绑扎丝缝好袋口。土袋投放前尽量清除堰底河床上块石、树根、杂草等，以减少渗漏；投放土袋时不适当采用抛投，应采用顺坡滑溜方式，并规定上下层互相错缝，且尽量堆码整洁，以增强围堰整体稳固性。在水中投放编织袋，可用一对带钩子杆子钩送就位。外侧丝
袋可装小卵石或粗石子以避免流水冲刷。编织袋应顺波送入水中，以免离析，导致渗漏。为了增强土袋抗水流冲刷，防止土袋随水流滑移，必要时可在土袋外侧间隔一定距离打入几根松木桩或预埋好用于加固土袋拉结铁丝网或钢筋等拉结件。堰堤宽度、坡度应视水深度和流速而定，普通堰顶宽度要保持在1～1.5米宽度，堰堤外侧放坡1:0.5～1:0.7。
4、编织袋堆码到一定长度时，要注意及时填筑抗渗性能较好土（粘土）。在填筑（粘土）时不要直接向水中倒土，而应将土倒在已露出水面堰头上，避免堰堤坍塌是围堰成败核心，为此筑土时，应同步进行夯实，以减少渗漏，加强堰堤强度和稳定性。
5、待围堰结束后，视水流流速大小，必要时用防水布将围堰外侧进行整体包封，防水布要保证一定量搭接长度，以减少渗漏，避免编织袋、筑土被水流冲刷流失。防水布河床端和堰顶端，要用土袋压牢，以免被流水冲刷走或被风吹跑。
6、为保证围堰构造稳定性，安全性，围堰结束后应派专人对堰体随时进行观测、测量，发现问题及时采用加固办法。
四、材料准备
土源采用业主指定粘性土
施工排水方案
本工程施工排水为施工初期排水和施工过程中围堰内经常性排水。由于本工程工期紧，并且初期排水量大，一次性投入排水设备大；现阶段施工已临近汛期，经常性排水成功与否是保证工期核心，通过现场调查及分析研究，本着经济、安全、优质原则，选取如下施工方案：
一、初期排水
本工程采用先打围堰后排除明水施工办法，由于水深平均在2米左右，围堰初步定为顶宽3m,高3m，长350m,坡比为1:1土方填筑并由复合土工膜铺设，编织袋装土护坡形式，考虑土方虚实状况，共需土方约8200方左右。
在施工围堰合龙后，堰内积水需及时排出，排水时要注意控制降水速度，以免引起围堰边坡坍塌。本工程基坑初期排水均使用经常性排水设备抽排至河道。
二、经常性排水
在整个工程施工期，为保证堰内干地施工，必要及时排除基坑内雨水和渗入水。依照以往施工经验，围堰内地下降水采用深基坑配合排水明渠形式，在围堰内四周挖一道连通排水槽，并与深基坑相连。依照抽水实验，恰当调节深坑数量、配泵及抽水时间间歇。深坑内抽水直接排入河道。
三、围堰拆除
由于围堰外侧有水，内侧为施工区域无水。咱们筹划在围堰内侧施工区域，围堰底脚处，先开挖一条深槽，把开挖后期不能挖出土方、淤泥甩到坑槽中，以保证河道复原高程，以保证河底恢复。
围堰拆除暂定两台挖掘机由围堰中间向两边分别开挖，自卸车运至弃土
区。
四、施工进度筹划及设备安排
为加快工程建设，保证砌石护险顺利完毕，排除因下雨及其她不可抗力影响，本项目筹划工期16天。进度筹划依照现场实际状况随时调节。
围堰内排水筹划6天排完。每天排水量约为0.3万m3，每小时为125m3；水泵有效功率按80%计，因此配泵排水量应不不大于125÷80%=156m3。筹划配备管理人员2人，施工人员4人，60 m3/h潜水泵3台，30 m3/h潜水泵1台（备用）。排水工程量按台班以实际发生工程量计算。
五、安全生产与文明施工
1、安全组织机构
现场成立由生产经理任组长安全领导小组，负责围堰施工及排水安全工作。
2、安全生产办法
（1）全体人员应认真执行各工种安全操作规程及关于规定。
（2）施工前，施工负责人要向操作人员做专项技术安全交底。
（3）施工人员进入现场要服从安全员指挥和监督。
（4）施工人员进入现场要进行“三级”安全教诲。
（5）每天班前五分钟，施工负责人必要做施工安全注意事项专项交底。
（6）各种机械操作人员必要持证上岗。
（7）夜间施工，工地应有足够照明。
3、文明施工管理办法
（1）现场成立文明施工管理领导小组，由项目经理任组长，全面负责文明施工组织、规划、检查、贯彻，协调施工。
（2）把对作业人员行政管理作为重点，实行住宿及生活管理军事下载文档到电脑，同步保存到云知识，更以便管理
（3）针对本工程特点及实际状况，编制文明施工守则，施工人员人手一份，使每个施工人员充分理解文明施工意义及规定，同步这也有助于施工管理规范化。
（4）对进场工人进行现场管理知识和经理部现场管理办法教诲，每月进行一次，现场每月进行二至三次检查。
（5）现场设立“二图六牌”；施工区划分责任区，指定负责人，分片包干。
（6）场容有序，现场机具、材料码放整洁，符合原则规定。
（7）现场保持清洁，垃圾及时清理，施工渣土及时清运。
六、质量保证办法
1、在经理部经理、总工程师领导下，由专职工程师构成质检部负责质量管理工作。
2、质检部对本施工项目实行全过程质量控制；施工作业队设专职质检员负责全队施工质量检查，班组设旁站员作为工序控制。
3、开工前项目经理部组织关于人员编制《项目质量筹划》，建立健全质量保证体系，贯彻各类人员职责，保证项目质量目的实现。
4、施工班组坚持“四检制”，即自检、互检、专检、交接检。
自检：班组完毕施工工序后，组织自检，填写《工程质量自检表》，交质检员。
互检：各班组之间互相检查，发现问题，及时整治。
专检：质检员对班组完毕工序进行检查，检查合格后在《工程质量自检表》上签字。
交接检：生产负责人在专检完毕后，对已竣工序进行检查，检查合格后在《工程质量自检表》上签字。生产负责人订立交接检结论性意见，作为下道工序施工根据。
通过“三检”工序最后由项目经理部质检工程师请监理工程师验收签认。
廊亭施工方案 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
沪昆客专新化南站站前广场及周边主干道路项目 铺装工程 施工方案 施工单位：湖南省娄底市建设工程有限公司 监理单位：湖南开诚项目管理有限公司 日期：二〇一四年十月 廊亭施工方案 一、编制依据 沪昆客专新化南站站前广场及周边主干道路工程施工图设计； 我国现行的施工验收规范和操作规程； 其他相关法律、法规、技术标准、规范及文件要求； 有关安全生产、文明施工和环保的国家法律及地方法规、文件； 我公司以往类似工程所积累的相关经验。 二、工程概况 2.1、沪昆客专新化南站站前广场及周边主干道路工程，位于新化县槎溪镇与洋溪镇交界，由湖南省农林工业勘察设计研究总院设计，该工程有现代中式风格站前广场一处，面积5.78万平米，场内设计有一条内环分流主车道，主车道东西侧各有收费停车场及免费停车场，中心广场设有展示新化特色“梅山文化”和新化现代化发展为主题的大型雕塑。本次项目正处于沪昆客专新化南站的建设范围之内，沪昆客专新化南站的建设，拉近了新化与东西各城市之间的联系，拓展了旅游资源的辐射性，给新化、娄底市以及整个湖南的经济发展造就了一条发展廊道。 2.2、本工程最大特点是工期要求特别紧，工程量大，这样给我们在工期及工程进度上给了极大挑战，因此必须合理规划施工步骤，优化资源配置，狠抓重点，突破
难点，统筹规划，合理安排施工顺序，保持均衡生产。增加机械设备的大量投入以及各工种的衔接要求高，必须事先考虑充分、准备充分。 三、施工准备 3.1、材料准备 3.1.1、根据阶段采购计划，将合格的材料运至工地仓库，妥善保管，计算出本通道所需材料，根据项目部材料领用程序，由施工员、材料员签字，方可出库，运至施工现场； 3.1.2、现场用混凝土均为采购商品混凝土； 3.2、测量准备 3.2.1、将经监理工程师批复的合格导线点、水准点引至此廊亭附近，作为施工控制点； 3.2.2、基础开挖前，放样廊亭中轴线、开挖线，向施工员进行技术交底工作；开挖后，放样廊亭的中轴线、平面位置、基底高程； 3.2.3、廊亭施工过程中，经常检查各部位的轴线位置、高程、尺寸等。 3.3 、试验准备 已完成各项原材料试验及砼配合比试配，并经试验监理工程师签认，将审批合格的各设计标号砼（砂浆）配合比标识在施工现场，对施工现场的原材料、新拌砼的工作性、强度进行跟踪试验，根据原材料的含水量情况调整施工配合比，做好开机前的试验准备工作。 3.4 、人员、机械设备安排 3.4.1、施工人员安排表 3.4.2、主要机械设备安排表
施工排水设计说明书及附图（包括降水方案、场 地排水等） 方案一 （1）初期排水 初期排水为围堰闭气后，基坑内的积水，初期排水水位按正常高水位考虑，并考虑排水期围堰的渗水及地下渗水。基坑长约300m，考虑分段围堰后，每次基坑初期排水总量约1500m3。 初期排水按2 天内排干考虑，并考虑基坑渗水量10m3/h，排水强度为100m3/h，共选用2 台5.5kw 潜水泵向堤外排水。 在基坑水位抽排下降过程中，要密切注意围堰的边坡稳定和渗漏情况，一旦发现危及围堰安全的问题，应立即停止排水或降低水位下降速度，并对围堰进行处理。 （2）经常性排水 经常性排水主要排雨水、围堰渗水和地基渗水。根据招标文件要求，本标段经常性排水考虑上下游围堰之间的经常性排水，主要包括降水、围堰渗水、基坑开挖施工期施工弃水和其它来水。 由于经常性排水水量较小，考虑分段围堰后，考虑每个子基坑分别配置2台4.5kw 潜水泵抽排即可满足要求。 方案二 2.1施工排水措施 公司按招标条款的规定提交的施工措施计划，对本合同工程施工场地的临时排水作出详细规划，针对施工区域的以下范围和内容编制施工排水措施，并报送监理人审批。 （1）施工区内冲沟、山洪和地下水的引排措施； （2）永久边坡开挖的施工排水和保护措施；
（3）施工排水系统的布置； （4）施工排水设备配置计划。 2.2、基坑排水 （1）我公司负责基坑水的排除，工程建筑物施工所需的经常性排水（包括排除降雨、堰体和基坑渗漏水、地下水和施工废水等）。 （2）我公司负责提供施工排水所需的全部排水设施和设备，并负责这些设备和设施的安装、运行和维修，应保证排水设备的持续运行，必要时应配置应急的备用设备和设施（包括备用电源），以避免施工场地造成积水而影响工程正常施工。 2.3、边坡面排水 永久边坡面的坡脚以及施工场地周边和道路的坡脚，均应开挖好排水沟槽和设置必要的排水设施，以及时排除坡底积水，保护边坡坡角的稳定。 2.4、设置集水坑（槽）排水 对影响施工及危害永久建筑物安全的渗漏水、地下水或泉水，就近开挖集水坑和排水沟槽，并设置足够的排水设备，将水排至不回流到原处的适当地点。不应将施工水池设置在开挖边坡上部，以防由于渗漏水引起边坡的滑动或坍塌。 2.5排水坑及排水设备 为了有效降低地下水位，清除场地渗水，计划隧洞进出口布设泵坑一个，采用挖掘机开挖，坑口尺寸不小于2×2×1.5m，各配套安装2台套潜水泵排水；管线部分每隔50m布设泵坑一个，采用挖掘机
管廊排水施工方案 综合管廊内设1%的横向坡度，为二次找坡，纵向坡度跟随道路自然坡度。廊道内地面水通过找坡形成的排水边沟汇集到集水井，再由集水井内的潜水泵就近排入市政雨水井。集水井设置于每一防火分区的低处，每座集水井内设置潜水排水泵，排水管引出沟体后排入道路雨水管。 综合管廊根据地形，将每个防火分区最低点设置于交叉口、端头井、标准段排风亭、倒虹段等处。于每个防火分区低点处设一个集水坑，集水坑内设排水泵。 8.15.1潜水排水泵机组（带底座）的安装 （1）安装带底座的小型水泵时，先在基础面和底座面上划出水泵中心线，然后将底座吊装在基础上，套上地脚螺栓和螺母，调整底座位置，使底座上的中心线和基础上的中心线一致。 （2）垫铁的平面尺寸一般为：60mm×800mm～lOOmm×150mm，厚度为10mm～20mm。垫铁一般放置在底座的地脚螺栓附近。每处叠加的数量不宜多于三块。 （3）垫铁找平后，拧紧设备地脚螺栓上的螺母，并对底座水平度再次进行复核。 （4）底座装好后，把水泵吊放在底座上，并对水泵的轴线、进、出水口中心线和水泵的水平度进行检查和调整。 （5）如果底座上已装有水泵和电机时，可以不卸下水泵和电动机而直接进行安装，其安装方法与无共用底座水泵的安装方法相同。
8.15.2电动机安装（联轴器对中） （1）安装电动机时以水泵为基准，将电动机轴中心调整到与水泵的轴中心线在同一条直线上。 （2）通常是靠测量水泵与电动机连接处两个联轴器的相对位置来完成。即把两个联轴器调整到既同心又相互平行。调整时，两联轴器间的轴向间隙，应符合下列要求：小型水泵（吸入径在300mm以下）间隙为2mm～4mm；中型水泵（吸入径在350mm～500mm以下）间隙为4mm～6mm；大型水泵（吸入径在600mm以上）间隙为4mm～8mm。 （3）两联轴器的轴向间隙，可用塞尺在联轴器间的上下左右四点测得；塞尺片最薄为0.03～0.05mm。各处间隙相等，表示两联轴器平行。测定径向间隙时，可把直角尺一边靠在联轴器上，并沿轮缘圆周移动。如直角尺各点都和两个轮缘的表面靠紧，则表示联轴器同心。 （4）电动机找正后，拧紧地脚螺栓和联轴器连接螺栓，水泵机组即安装完毕。 （5）在安装过程中，应同时填写“水泵安装记录”。 8.15.3潜水泵安装 安装前制造厂为防止部件损坏而包装的防护粘贴不得提早撕离，底座安装要调整水平，水平度不大于1/1000，安装位置和标高符合设计要求，平面位置偏差要小于±1Omm，标高偏差不大于±20mm；潜水泵出水法兰面必须与管道连接法兰面对齐、平直紧密。潜水泵安装如下图所示。
1.工程概况及特点 1.1工程概况 采光间室内给水、排水及采暖系统主要包括消防水系统、采暖系统。 消防主管和2号栈桥及2号廊道相连，为采光间喷雾及水幕系统提供消防水源。 采暖系统冬季采暖室外计算温度为-8℃，室内设计温度执行DL/T5035-2004，采暖热媒为110-70℃热水。采用多柱钢管住散热器，水煤气管。供、回水和接2号转运站及2号栈桥相连。 1.2工程特点 1.2.2操作空间小，材料运输较困难。 1.2.3各楼层与土建施工配合多，施工周期较长。 1.2.4水消防及采暖系统较大，需分段进行水压试验。 1.2.5和安装专业配合多施工难度大。 2.编制依据 2.1《电力建设施工质量验收及评定规程》第1部分：土建工程 2.2《电力建设施工及验收规范》 2.3《电力建设安全健康与环境管理工作规定》国电电源[2004]49号 2.4《建筑给水排水及采暖工程施工质量验收规范》GB50204-2002 2.5 工程建设标准强制性条文（房屋建筑工程部分）（2009）版 2.6绿色施工导则建质[2007]223号 2.7国标图集《采暖工程》05N1；98R418图集；96K402图集 2.8北京电力建设公司编制的《河北建投沙河电厂2×600MW空冷机组C标段建筑施工组织设计》
2.9北京电力建设公司质量体系文件 2.10各系统施工图纸。 3.施工应具备的条件 3.1主体结构已验收，现场清理干净。 3.2管道安装需要的基准线已标明，设备基础符合设计要求，达到安装条件。 3.3材料：管材、设备等符合设计要求，各种作用阀件具有部门的制造许可证和合格证方可使用。 3.4管道、管道配件及阀件等的型号和规格必须符合设计要求，并有产品合格证，材料进场后按程序要求向监理进行报验，合格后方可使用。 3.5有详细的设计图纸，并经过图纸会检和设计交底，给施工班组进行详细施工工序说明。 3.6对所有施工人员进行三级安全教育，特殊工种培训合格，持证上岗。 3.7施工临时用水、电设施已具备，涉及冬、雨季施工保护措施已完善。 4.施工主要机械及材料准备 4.1主要施工机械需用计划表
目录 No table of contents entries found. 一、工程概况 本工程为张家口市第一医院门诊楼钢结构连廊工程，位于张家口市第一医院院内。 本工程结构形式为钢结构楼承板连廊，墙面、屋面围护结构为彩钢压型板夹岩棉复合板。连廊将门诊楼7层与副楼6层，8层与副楼7层连接，连廊长16.9m，宽3.9m，7层标高23.4m，8层标高27.3m，屋顶标高31.2m。结构形式简单但施工场地受限。 安全管理重点：钢结构焊接时防火安全；钢结构吊装时高处坠落及物体打击的安全防范；临时用电安全防护；高处作业的安全防护。 二、文明施工、安全生产工程依据 依据国家和地方制定的与建设工程有关的法律法规、规范规程、标准条文，公司贯彻质量、环境、职业健康安全管理体系文件，以及有关安全管理制度，对该工程进行文明施工、安全生产管理。具体文件如下： 1、《中华人民共和国和建筑法》 2、《中华人民共和国合同法》 3、《建设工程安全生产管理条例》（中华人民共和国国务院令第
393号文） 4、《职业健康安全管理体系规范》（GB/T280011-2001） 5、《建设工程施工合同》 6、《建筑施工安全检查评分准》 7、《建筑现场临时用电安全技术规范》（JGJ46） 8、《建筑施工高处作业安全技术规范》（JGJ80） 9、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130） 10、《建筑机械使用安全技术规程》（JGJ33） 11、《建筑设计防火规范》（GBJ16） 三、安全施工目标 在本工程施工中，必须达到合格标准，争创市优，实现“五无”的安全管理目标。即“无死亡事故，无重大伤人事故，无重大机械事故，无火灾，无中毒事故”。年轻伤频率控制在2‰以内。 四、安全生产管理体系 1.健全以项目经理为安全生产直接负责人的项目安全管理决策保证体系。 2.健全以项目技术负责人为主的安全技术、施工方案、交底、措施保证体系。 3.健全以项目副经理、项目安全管理组、专职安全员为主的安全管理，监督检查保证体系。 4.健全群测预防为主的群众监督保证体系。 施工安全保证机构详见下图：

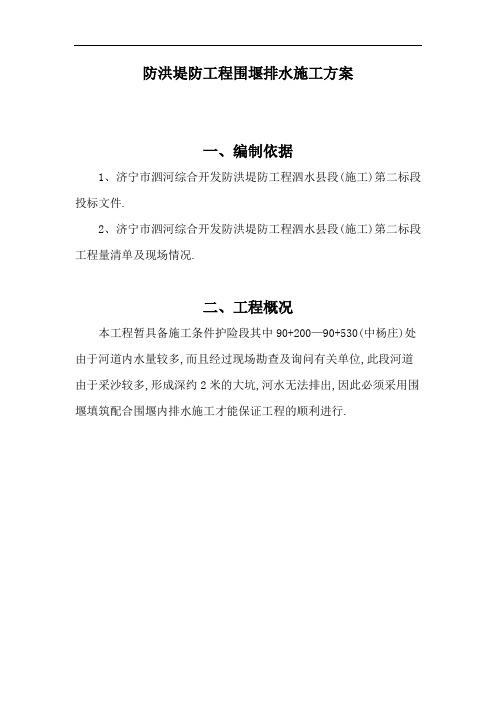

防洪堤防工程围堰排水施工方案 一、编制依据 1、济宁市泗河综合开发防洪堤防工程泗水县段(施工)第二标段投标文件. 2、济宁市泗河综合开发防洪堤防工程泗水县段(施工)第二标段工程量清单及现场情况. 二、工程概况 本工程暂具备施工条件护险段其中90+200—90+530(中杨庄)处由于河道内水量较多,而且经过现场勘查及询问有关单位,此段河道由于采沙较多,形成深约2米的大坑,河水无法排出,因此必须采用围堰填筑配合围堰内排水施工才能保证工程的顺利进行.
