施工排水设计说明及附图(包括降水方案场地排水)

施工排水设计说明书及附图（包括降水方案、场

地排水等）

方案一

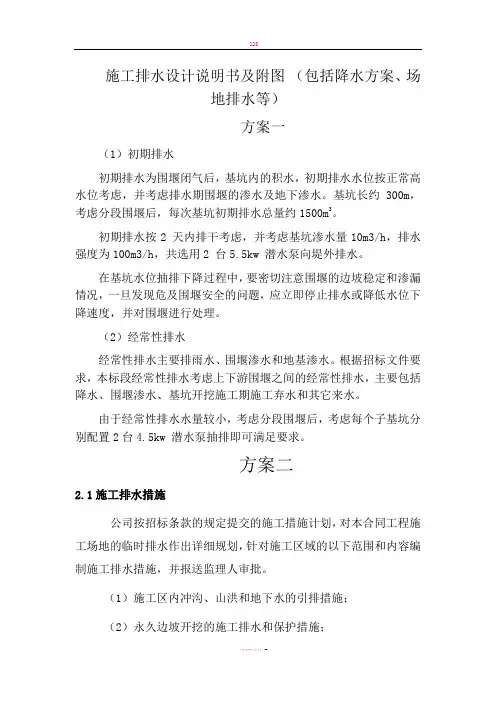

（1）初期排水

初期排水为围堰闭气后，基坑内的积水，初期排水水位按正常高水位考虑，并考虑排水期围堰的渗水及地下渗水。基坑长约300m，考虑分段围堰后，每次基坑初期排水总量约1500m3。

初期排水按2 天内排干考虑，并考虑基坑渗水量10m3/h，排水强度为100m3/h，共选用2 台5.5kw 潜水泵向堤外排水。

在基坑水位抽排下降过程中，要密切注意围堰的边坡稳定和渗漏情况，一旦发现危及围堰安全的问题，应立即停止排水或降低水位下降速度，并对围堰进行处理。

（2）经常性排水

经常性排水主要排雨水、围堰渗水和地基渗水。根据招标文件要求，本标段经常性排水考虑上下游围堰之间的经常性排水，主要包括降水、围堰渗水、基坑开挖施工期施工弃水和其它来水。

由于经常性排水水量较小，考虑分段围堰后，考虑每个子基坑分别配置2台4.5kw 潜水泵抽排即可满足要求。

方案二

2.1施工排水措施

公司按招标条款的规定提交的施工措施计划，对本合同工程施工场地的临时排水作出详细规划，针对施工区域的以下范围和内容编制施工排水措施，并报送监理人审批。

（1）施工区内冲沟、山洪和地下水的引排措施；

（2）永久边坡开挖的施工排水和保护措施；

（3）施工排水系统的布置；

（4）施工排水设备配置计划。

2.2、基坑排水

（1）我公司负责基坑水的排除，工程建筑物施工所需的经常性排水（包括排除降雨、堰体和基坑渗漏水、地下水和施工废水等）。

（2）我公司负责提供施工排水所需的全部排水设施和设备，并负责这些设备和设施的安装、运行和维修，应保证排水设备的持续运行，必要时应配置应急的备用设备和设施（包括备用电源），以避免施工场地造成积水而影响工程正常施工。

2.3、边坡面排水

永久边坡面的坡脚以及施工场地周边和道路的坡脚，均应开挖好排水沟槽和设置必要的排水设施，以及时排除坡底积水，保护边坡坡角的稳定。

2.4、设置集水坑（槽）排水

对影响施工及危害永久建筑物安全的渗漏水、地下水或泉水，就近开挖集水坑和排水沟槽，并设置足够的排水设备，将水排至不回流到原处的适当地点。不应将施工水池设置在开挖边坡上部，以防由于渗漏水引起边坡的滑动或坍塌。

2.5排水坑及排水设备

为了有效降低地下水位，清除场地渗水，计划隧洞进出口布设泵坑一个，采用挖掘机开挖，坑口尺寸不小于2×2×1.5m，各配套安装2台套潜水泵排水；管线部分每隔50m布设泵坑一个，采用挖掘机

开挖，坑口尺寸不小于2×2×1.5m，各配套安装1台套潜水泵排水。

潜水泵选择既满足排水强度、扬程要求且重量轻、尺寸小、节能的QS系列，同时数量要有足够的备用。选用：QS50-15-3（Q=50m3/h，H=15m，N=3Kw）10台套，备用2台套。

管线

围堰

施工排水设计说明及附图(包括降水方案场地排水)

施工排水设计说明书及附图（包括降水方案、场 地排水等） 方案一 （1）初期排水 初期排水为围堰闭气后，基坑内的积水，初期排水水位按正常高水位考虑，并考虑排水期围堰的渗水及地下渗水。基坑长约300m，考虑分段围堰后，每次基坑初期排水总量约1500m3。 初期排水按2 天内排干考虑，并考虑基坑渗水量10m3/h，排水强度为100m3/h，共选用2 台5.5kw 潜水泵向堤外排水。 在基坑水位抽排下降过程中，要密切注意围堰的边坡稳定和渗漏情况，一旦发现危及围堰安全的问题，应立即停止排水或降低水位下降速度，并对围堰进行处理。 （2）经常性排水 经常性排水主要排雨水、围堰渗水和地基渗水。根据招标文件要求，本标段经常性排水考虑上下游围堰之间的经常性排水，主要包括降水、围堰渗水、基坑开挖施工期施工弃水和其它来水。 由于经常性排水水量较小，考虑分段围堰后，考虑每个子基坑分别配置2台4.5kw 潜水泵抽排即可满足要求。 方案二 2.1施工排水措施 公司按招标条款的规定提交的施工措施计划，对本合同工程施工场地的临时排水作出详细规划，针对施工区域的以下范围和内容编制施工排水措施，并报送监理人审批。 （1）施工区内冲沟、山洪和地下水的引排措施； （2）永久边坡开挖的施工排水和保护措施；

（3）施工排水系统的布置； （4）施工排水设备配置计划。 2.2、基坑排水 （1）我公司负责基坑水的排除，工程建筑物施工所需的经常性排水（包括排除降雨、堰体和基坑渗漏水、地下水和施工废水等）。 （2）我公司负责提供施工排水所需的全部排水设施和设备，并负责这些设备和设施的安装、运行和维修，应保证排水设备的持续运行，必要时应配置应急的备用设备和设施（包括备用电源），以避免施工场地造成积水而影响工程正常施工。 2.3、边坡面排水 永久边坡面的坡脚以及施工场地周边和道路的坡脚，均应开挖好排水沟槽和设置必要的排水设施，以及时排除坡底积水，保护边坡坡角的稳定。 2.4、设置集水坑（槽）排水 对影响施工及危害永久建筑物安全的渗漏水、地下水或泉水，就近开挖集水坑和排水沟槽，并设置足够的排水设备，将水排至不回流到原处的适当地点。不应将施工水池设置在开挖边坡上部，以防由于渗漏水引起边坡的滑动或坍塌。 2.5排水坑及排水设备 为了有效降低地下水位，清除场地渗水，计划隧洞进出口布设泵坑一个，采用挖掘机开挖，坑口尺寸不小于2×2×1.5m，各配套安装2台套潜水泵排水；管线部分每隔50m布设泵坑一个，采用挖掘机
