光纤到桌（ FTTD）面解决方案
光纤到桌面（Fiber To The Desktop —— FTTD）顾名思义就是光纤替代传统 5 类线将光纤延伸至用户终端电脑，使用户终端全程通过光纤实现网络接入。FTTD接入技术是近年兴起的网络技术，
在国外已广泛应用。随着光纤和光纤接入设备价格的持续下降，FTTD在国内也开始广泛应用于特
殊政府部门，如审计、财政、公安、国家安全、法院等。
在计算机网络中用光纤替代传统 5 类线有明显优势：
超高稳定的通信带宽：100M双工， 1000M双工
超长距离传送
通信内容绝对保密，第三方无法窃听
高可靠性：绝对抗电磁干扰；光纤连接头远比 5 类线连接头可靠
大大提高网络线路寿命：光缆线路寿命 40 年，而且通信质量不会随时间而变化可升
级：带宽可以随意增加，设备可以不断平滑升级

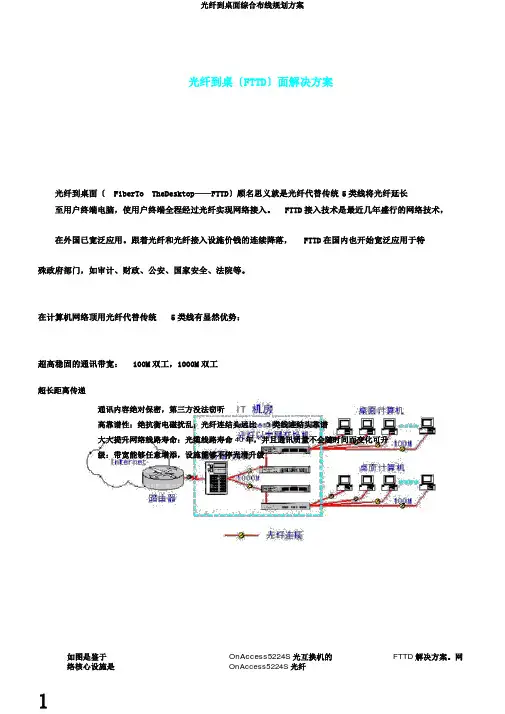

如图是基于OnAccess5224S 光交换机的FTTD解决方案。网络核心设备是OnAccess5224S 光纤以太网交换机，该交换机配置两个1000M上联光端口和24 个 100M接入光端口， 24 个 100M接入光端口通过单模光纤与内插在计算机的OnAccess-1001 光网卡相联，实现光纤到桌面FTTD接入。每台 OnAccess5224S 光交换机可以通过各自1000M光端口与骨干交换机或路由器相联，也可以其中一
台OnAccess5224S 光交换机的其中一个 1000M光端口与骨干交换机或路由器相联，另一个 1000M光端口与其它交换机的 1000M光端口相联，从而实现整个网络接入骨干网。
室内光纤布线采用铠装单模光纤。在FTTD中，铠装光纤由简易型钢管、凯孚拉、不锈钢编织
丝和 PVC的包装保护，具有防鼠咬、防踩踏、抗拉伸、抗冲击、坚固柔软、方便维护等特点。
主要设备：
机房设备：网络核心设备是OnAccess5224S 光以太网交换机。
桌面电脑：内插OnAccess1001 光网卡
方案特点：
实现全线速无阻塞交换：交换机能力
超高稳定的通信带宽：100M双工
超长距离传送
通信内容绝对保密，第三方无法窃听
高可靠性：绝对抗电磁干扰；光纤连接头远比 5 类线连接头可靠
显著降低网络维护成本
灵活设置内部VLAN，多达 255 组
OnAccess 5224S 光纤交换机产品简介：
OnAccess 5224S 是一款智能型24+2G 个端口的二层光纤以太网接入交换机，具有 2 个千兆的光 / 电可选的上联端口，下联端口可以选择24 个全光端口配置或12 个光端口12 个电端口混合配置。该交换
机特别适合于信息点接入距离超出五类线接入距离和需要抗电磁干扰的场合。相对于RJ45 接口的以太网交换机外接光电转换器的网络结构，其网络结构简单而且可靠性大大提高，同时显著节约机架空间。
另外该交换机可本地管理各端口的工作状态和交换机的设置。适用的领域包括：住宅小区FTTH宽带接入网络；企业高速光纤局域网；高可靠工业集散控制系统（DCS）；光纤数字视频监控网络；医院高速
光纤局域网；校园网络。
产品性能：
具有 2 个千兆上联端口，而且光/ 电可选，下联端口为24 个 100Base-FX 光纤端口，或12 个
100Base-FX 光纤端口和12 个 10/100Base-TX RJ45电端口，接入光纤媒质可选单模光纤或多模
光纤
采用无阻塞存储- 转发交换模式，具有的交换能力，所有端口可同时全线速工作在全双工状态支持 6K 个 MAC地址，具备自动的MAC地址学习、更新功能
支持端口聚合，提供7 组聚合宽带干路
具有包头阻塞(HOL)预防机制，最大限度地减少包丢失
支持全双工流量控制/ 半双工背压式流量控制
支持基于标记的VLAN/基于端口的VLAN，可提供255 个 VLAN组，多达 4K 个 VLAN
具有端口隔离功能
具有端口带宽控制功能
支持广播风暴控制
本地独立网管：通过标准的RS-232 接口实现
IEEE： , , , , , , ,
千兆端口： 2个10/100/1000Base-TX RJ45 端口（固定配置）或 2 个可热插拔的1000Base-LX/SX
SFP光纤模块端口（可选配置，而且单模/ 多模模块可选）
百兆端口： 24 个 100Base-FX 光纤端口，或 12 个 100Base-FX 光纤端口和12 个 10/100Base-TX RJ45
电端口混合配置，接入光纤媒质可选单模光纤或多模光纤
光纤端口工作波长及传输距离：
百兆端口
单纤单模，双波长1550nm/1310nm， 20/40km
双纤单模，单波长1310nm 或 1550nm， 20/40/60km
双纤多模，单波长1310nm， 2km
千兆端口
双纤 50/125 μm多模，波长850nm， 550m；
双纤 125μm多模 , ，波长 850nm， 275m；
双纤单模，波长1310nm 或 1550nm， 10/20/40km
OnAccess1001 光网卡产品概述：
OnAccess 1001 是一款支持 32-bit PCI 总线、可管理的百兆光纤以太网卡。该网卡能够为用户在快速以
太网网络上的计算机提供可靠的光纤连接，特别适合于接入信息点的距离超出五类线接入距离
（100m）的场所，可彻底取代目前普遍采用 RJ45 接口以太网卡外接光电转换器的网络结构，为用户提供可
靠的光纤到户和光纤到桌面的解决方案。用户可根据使用场合选择光纤接口参数（包括连接头、单
/多模光纤、工作距离等）。
主要特性：
即插即用
与 IEEE 100Base-FX / IEEE 100Base-LX10 / -BX10以太网标准兼容
100Mbps 以太网光纤接入，可工作于全/ 半双工模式，全双工模式下可提供200Mbps 的带宽
32-bit PCI总线，与PCI标准兼容
支持流量控制
支持 IP 单播、广播、多播地址过滤机制
支持优先级队列
支持 IEEE VLAN 标记
支持 GVRP VLAN注册协议
支持 IP 多播包过滤，降低了CPU占有率
具有先进的管理能力
产品支持的网络协议和标准：
IEEE 100Base-FX / IEEE 100Base-LX10 / -BX10以太网标准
IEEE流量控制协议
IEEE VLAN标记
GVRP VLAN 注册协议
IEEE 优先级控制
ACPI高级配置及电源管理界面
DMI桌面管理界面
PCI标准
光纤端口工作波长及传输距离：
单纤单模，单波长1310nm， 10-20km
单纤单模，双波长1310nm/1550nm， 20/40/60km
双纤单模，单波长1310nm 或 1550nm ， 20/40/60/km
双纤多模，单波长1310nm， 2km
石家庄融商伟业电子有限公司
电话：（ 0311 ）传真：（0311）
2007 年 3 月 1 日附：设备清单
设备清单
产品型号单位单价数量金额备注
光交换机 OnAccess5224S-FX-2-x-1 台10680 12
光网卡 OnAccess1001-3-x-x-1 片384 444
双芯单模铠装光缆∮米7272
ST 单芯单模铠装尾缆∮条174 444
光纤 24 口配线架（含24 个 ST）个1150 12
光纤耗材批15000 1 含熔接费
网络标准机柜 1800mm× 600mm×800mm 个2160 3
镀锌桥架
辅材批8000 1
小计
系统集成费设备总价的 30% 合计
