GB 175-2007 通用硅酸盐水泥
前言
本标准第7.1、7.3.1、7.3.2、7.3.3、8.4为强制性条款，其余为推荐性条款。
本标准与欧洲水泥标准ENV197-1:2000《通用波特兰水泥》的一致性程度为非等效。
本标准自实施之日起代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准。
与GB175-1999、GB1344-1999、GB12958-1999相比，本标准主要变化如下：全文强制改为条文强制；增加了通用硅酸盐水泥的定义；将各品种水泥的定义取消（原版GB175-1999、GB1344-1999、GB12958-1999第3章；将组分与材料合并为一章（原版GB175-1999、GB1344-1999、GB12958-1999第4章，本版第5章）；普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替”改为“活性混合材料掺加量为>5%且≤20%，其中允许用不超过水泥质量8%且符合本标准第5.2.4条的非活性混合材料或不超过水泥质量5%且符合本标准第5.2.5条的窑灰代替”（原版GB175-1999中第3.2条,本版第5.1条）；
——将矿渣硅酸盐水泥中矿渣掺加量由“20%～70%”改为“>20%且≤70%”，并分为A 型和B型。A型矿渣掺量>20%且≤50%，代号P.S.A；B型矿渣掺量>50%且≤70%，代号P.S.B（原版GB1344-1999中第3.1条,本版第5.1条）；
——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%～50%”改为“>20%且≤40%”（原版GB1344-1999中第3.2条，本版第5.1条）；
——将复合硅酸盐水泥中混合材料总掺加量由“应大于15%，但不超过50%”改为“>20%且≤50%”（原版GB12958-1999中第3章，本版第5.1条）；
——材料中增加了粒化高炉矿渣粉(本版第5.2.3、5.2.4条)；
——取消了复合硅酸盐水泥中允许掺加粒化精炼铬铁渣、粒化增钙液态渣、粒化碳素铬铁渣、粒化高炉钛矿渣等混合材料以及符合附录A新开辟的混合材料，并将附录A取消（原版GB12958-1999中第4.2、4.3条和附录A）；
——增加了M类混合石膏，取消了A类硬石膏（原版GB175-1999、GB1344-1999和GB12958-1999中第3章,本版第5.2.1.1条）；
——助磨剂允许掺量由“不超过水泥质量的1%”改为“不超过水泥质量的0.5%”（原版GB175-1999、GB1344-1999和GB12958-1999中第4.5条，本版第5.2.6条）；
——普通水泥强度等级中取消了32.5和32.5R（原版GB175-1999中第5章，本版第6章）；
——将矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥中“熟料中的氧化镁含量”改为“水泥中的氧化镁含量”，其中要求P.S.A型、P.P型、P.F型、P.C型水泥中的氧化镁含量不大于6.0%，并加注b说明‘如果水泥中氧化镁含量大于6.0%时，应进行水泥压蒸试验并合格’；P.S.B型无要求。(原版GB1344-1999和GB12958-1999中第6.1条，本版第7.1条)；
——增加了氯离子限量的要求，即水泥中氯离子含量不大于0.06%（本版第7.1条）；
——将各强度等级的普通硅酸盐水泥的强度指标改为和硅酸盐水泥一致，将各强度等级复合硅酸盐水泥的强度指标改为和矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥一致（原版GB12958-1999中第6.6条，本版第7.3.3条）；
——增加了45μm方孔筛筛余不大于30%作为选择性指标（本版第7.3.4条）；
——增加了选择水泥组分试验方法的原则和定期校核要求（本版第8.1条）；
——将“按0.50水灰比和胶砂流动度不小于180mm来确定用水量”的规定的适用水泥品种扩大为火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥和掺火山灰质混合材料的普通硅酸盐水泥（原版GB1344-1999第7.5条，本版第8.5条）；
——编号与取样中增加了年生产能力“200×104t以上”的级别，即：200×104t以上，不超过4000t为一个编号；将“120万吨以上，不超过1200吨为一个编号”改为“120×104t～200×104t，不超过2400t为一个编号”（原版GB175-1999、GB1344-1999、GB12958-1999中第8.1条，本版第9.1条）；
——将“出厂水泥应保证出厂强度等级，其余技术要求应符合本标准有关要求”改为“经确认水泥各项技术指标及包装质量符合要求时方可出厂”（原版GB175-1999、GB1344-1999、GB12958-1999中第8.2条，本版第9.2条）；
——增加了出厂检验项目(本版第9.3条)；
——取消了废品判定（原版GB175-1999、GB1344-1999、GB12958-1999中第9.3条）；
——不合格品判定中取消了细度和混合材料掺加量的规定，将判定规则改为“检验结果符合本标准7.1、7.3.1、7.3.2、7.3.3条技术要求为合格品。检验结果不符合本标准7.1、7.3.1、7.3.2、7.3.3条中任何一项技术要求为不合格品。（原版GB175-1999、GB1344-1999、GB12958-1999中第8.3.2条，本版第9.4.1、9.4.2条）；
——检验报告中增加了“合同约定的其他技术要求”（原版GB175-1999、GB1344-1999、GB12958-1999中第8.4条，本版第9.5条）；
——交货与验收中增加了“安定性仲裁检验时，应在取样之日起10d以内完成”（本版第9.6.2条）；
——包装标志中将“且应不少于标志质量的98%”改为“且应不少于标志质量的99%”（原版GB175-1999、GB1344-1999、GB12958-1999中第9.1条，本版第10.1条）；
——包装标志中将“火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥包装袋的两侧印刷采用黑色”改为“火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥包装袋的两侧印刷采用黑色或蓝色”（原版GB1344-1999、GB12958-1999中第9.2条，本版第10.2条）。
本标准由中国建筑材料工业协会提出。
本标准由全国水泥标准化技术委员会(SAC/TC184)归口。
本标准主要起草单位：中国建筑材料科学研究总院
本标准参加起草单位：唐山冀东水泥股份有限公司、福建水泥股份有限公司、山东丛林集团、都江堰拉法基水泥有限公司、云南国资水泥红河有限公司、云南国资水泥昆明有限公司、合肥水泥设计院、广东省建筑科学研究院、山东省水泥质量监督检验站、上海市建筑科学研究院有限公司、建筑材料工业技术情报研究所、冠鲁集团山东万利水泥有限公司、唐山隆丰水泥有限公司
本标准主要起草人：颜碧兰、江丽珍、肖忠明、刘晨、张秋英、陈萍、霍春明、席劲松、宋立春、王昕、郭俊萍
本标准所代替标准的历次版本情况为
-GB175-1956、GB175-1962、GB175-1977、GB175-1985、GB175-1992、GB175-1999；
-GB1344-1956、GB1344-1962、GB1344-1977、GB1344-1985、GB1344-1992、
GB1344-1999；
-GB12958-1981、GB12958-1991、GB12958-1999。
通用硅酸盐水泥

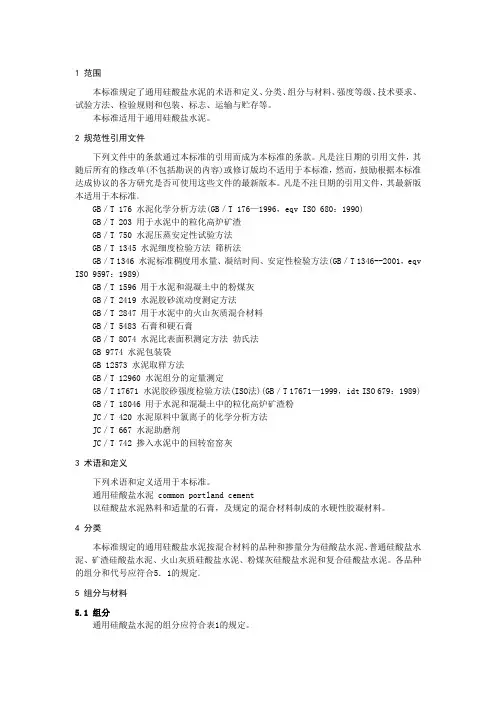

1 范围
本标准规定了通用硅酸盐水泥的定义与分类、组分与材料、强度等级、技术要求、试验方法、检验规则和包装、标志、运输与贮存等。
本标准适用于通用硅酸盐水泥。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T176 水泥化学分析方法（GB/T176-1996，eqv ISO680:1990）
GB/T203 用于水泥中的粒化高炉矿渣
GB/T750 水泥压蒸安定性试验方法
GB/T1345 水泥细度检验方法（筛析法）
GB/T1346 水泥标准稠度用水量、凝结时间、安定性检验方法(GB/T1346-2001，eqv ISO9597:1989)
GB/T1596 用于水泥和混凝土中的粉煤灰
GB/T2419 水泥胶砂流动度测定方法
GB/T2847 用于水泥中的火山灰质混合材料
GB/T5483 石膏和硬石膏
GB/T8074 水泥比表面积测定方法(勃氏法)
GB9774 水泥包装袋
GB12573 水泥取样方法
GB/T12960 水泥组分的定量测定
GB/T17671 水泥胶砂强度检验方法（ISO法）(GB/T17671-1999，idt ISO679:1989)
GB/T18046 用于水泥和混凝土中的粒化高炉矿渣粉
JC/T420 水泥原料中氯离子的化学分析方法
JC/T667 水泥助磨剂
JC/T742 掺入水泥中的回转窑窑灰
3 定义与分类
下列术语和定义适用于本标准。
通用硅酸盐水泥Common Portland Cement
以硅酸盐水泥熟料和适量的石膏、及规定的混合材料制成的水硬性胶凝材料。
4 4 分类
本标准规定的通用硅酸盐水泥按混合材料的品种和掺量分为硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。各品种的组分和代号应符合5.1的规定。
5 组分与材料
5.1 组分
通用硅酸盐水泥的组分应符合表1的规定。
表1 %
品种代号
组分
熟料+石膏粒化高炉
矿渣火山灰质
混合材料粉煤灰石灰石
硅酸盐水泥P·I 100 - - - -
P·Ⅱ≥95 ≤5 - - -
≥95 - - - ≤5
普通硅酸盐水泥P·O ≥80且<95 >5且≤20a -
矿渣硅酸盐水泥P·S·A ≥50且<80 >20且≤50b - - -
P·S·B ≥30且<50 >50且≤70b - - -
火山灰质硅酸盐
水泥P·P ≥60且<80 - >20且≤40c - -
粉煤灰硅酸盐水泥P·F ≥60且<80 - - >20且≤40d -
复合硅酸盐水泥P·C ≥50且<80 >20且≤50e
a本组分材料为符合本标准5.2.3的活性混合材料，其中允许用不超过水泥质量8%且符合本标准5.2.4的非活性混合材料或不超过水泥质量5%且符合本标准5.2.5的窑灰代替。
b本组分材料为符合GB/T203或GB/T18046的活性混合材料，其中允许用不超过水泥质量8%且符合本标准第5.2.3条的活性混合材料或符合本标准第5.2.4条的非活性混合材料或符合本标准第5.2.5条的窑灰中的任一种材料代替。
c本组分材料为符合GB/T2847的活性混合材料。
d本组分材料为符合GB/T1596的活性混合材料。
e本组分材料为由两种（含）以上符合本标准第5.2.3条的活性混合材料或/和符合本标准第5.2.4条的非活性混合材料组成，其中允许用不超过水泥质量8%且符合本标准第5.2.5条的窑灰代替。掺矿渣时混合材料掺量不得与矿渣硅酸盐水泥重复。
5.2 材料
5.2.1 硅酸盐水泥熟料
由主要含CaO、SiO2、Al2O3、Fe2O3的原料，按适当比例磨成细粉烧至部分熔融所得以硅酸钙为主要矿物成分的水硬性胶凝物质。其中硅酸钙矿物不小于66%，氧化钙和氧化硅质量比不小于2.0。
5.2.2 石膏
5.2.1.1 天然石膏：应符合GB/T 5483中规定的G类或M类二级（含）以上的石膏或混合石膏。
5.2.1.2 工业副产石膏：以硫酸钙为主要成分的工业副产物。采用前应经过试验证明对水泥性能无害。
5.2.3 活性混合材料
符合GB/T203、GB/T18046、GB/T1596、GB/T2847标准要求的粒化高炉矿渣、粒化高炉矿渣粉、粉煤灰、火山灰质混合材料。
5.2.4 非活性混合材料
活性指标分别低于GB/T203、GB/T18046、GB/T1596、GB/T2847标准要求的粒化高炉矿渣、粒化高炉矿渣粉、粉煤灰、火山灰质混合材料；石灰石和砂岩，其中石灰石中的三氧化二铝含量应不大于2.5%。
5.2.5窑灰
符合JC/T742的规定。
5.2.6 助磨剂
水泥粉磨时允许加入助磨剂，其加入量应不大于水泥质量的0.5%，助磨剂应符合JC/T667的规定。
6 强度等级
6.1 硅酸盐水泥的强度等级分为42.5、42.5R、52.5、52.5R、62.5、62.5R六个等级。6.2 普通硅酸盐水泥的强度等级分为42.5、42.5R、52.5、52.5R四个等级。
6.3 矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥的强度等级分为32.5、32.5R、42.5、42.5R、52.5、52.5R六个等级。
7 技术要求
7.1 化学指标
化学指标应符合表2规定。
表
2 %
品种代号
不溶物
（质量分数）烧失量
（质量分数）三氧化硫
（质量分数）氧化镁
（质量分数）氯离子
（质量分数）
硅酸盐水泥P·I ≤0.75 ≤3.0
≤3.5
≤5.0a
≤0.06c
P·Ⅱ≤1.50 ≤3.5
普通硅酸盐水泥P·O - ≤5.0
矿渣硅酸盐水泥P·S·A - - ≤4.0 ≤6.0b
P·S·B - - -
火山灰质硅酸盐水泥P·P - - ≤3.5
≤6.0b
粉煤灰硅酸盐水泥P·F - -
复合硅酸盐水泥P·C - -
a如果水泥压蒸试验合格，则水泥中氧化镁的含量（质量分数）允许放宽至6.0%。
b如果水泥中氧化镁的含量（质量分数）大于6.0%时，需进行水泥压蒸安定性试验并合格。c当有更低要求时，该指标由买卖双方协商确定。
7.2 碱含量（选择性指标）
水泥中碱含量按Na2O+0.658K2O计算值表示。若使用活性骨料，用户要求提供低碱水泥时，水泥中的碱含量应不大于0.60%或由买卖双方协商确定。
7.3 物理指标
7.3.1 凝结时间
硅酸盐水泥初凝不小于45min，终凝不大于390min；
普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥初凝不小于45min，终凝不大于600min。
7.3.2 安定性
沸煮法合格。
7.3.3 强度
不同品种不同强度等级的通用硅酸盐水泥，其不同各龄期的强度应符合表3的规定。
表3 单位为兆帕品种强度等级抗压强度抗折强度
3d 28d 3d 28d
硅酸盐水泥
42.5 ≥17.0 ≥42.5 ≥3.5 ≥6.5
42.5R ≥22.0 ≥4.0
52.5 ≥23.0 ≥52.5 ≥4.0 ≥7.0
52.5R ≥27.0 ≥5.0
62.5 ≥28.0 ≥62.5 ≥5.0 ≥8.0
62.5R ≥32.0 ≥5.5
普通硅酸盐水泥42.5 ≥17.0 ≥42.5 ≥3.5 ≥6.5
42.5R ≥22.0 ≥4.0
52.5 ≥23.0 ≥52.5 ≥4.0 ≥7.0
52.5R ≥27.0 ≥5.0
矿渣硅酸盐水泥
火山灰硅酸盐水泥
粉煤灰硅酸盐水泥
复合硅酸盐水泥32.5 ≥10.0 ≥32.5 ≥2.5 ≥5.5
32.5R ≥15.0 ≥3.5
42.5 ≥15.0 ≥42.5 ≥3.5 ≥6.5
42.5R ≥19.0 ≥4.0
52.5 ≥21.0 ≥52.5 ≥4.0 ≥7.0
7.3.4 细度（选择性指标）
硅酸盐水泥和普通硅酸盐水泥以比表面积表示，不小于300m2/kg；矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥以筛余表示，80μm方孔筛筛余不大于10%或45μm方孔筛筛余不大于30%。
8 试验方法
8.1组分
由生产者按GB/T12960或选择准确度更高的方法进行。在正常生产情况下，生产者应至少每月对水泥组分进行校核，年平均值应符合本标准第5.1条的规定，单次检验值应不超过本标准规定最大限量的2%。
为保证组分测定结果的准确性，生产者应采用适当的生产程序和适宜的方法对所选方法的可靠性进行验证，并将经验证的方法形成文件。
8.2不溶物、烧失量、氧化镁、三氧化硫和碱含量
按GB/T176进行试验。
8.3 压蒸安定性
按GB/T750进行试验。
8.4 氯离子
按JC/T420进行试验。
8.5 标准稠度用水量、凝结时间和安定性
按GB/T 1346进行试验。
8.6 强度
按GB/T17671进行试验。但火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥和掺火山灰质混合材料的普通硅酸盐水泥在进行胶砂强度检验时，其用水量按0.50水灰比和胶砂流动度不小于180mm来确定。当流动度小于180mm时，须以0.01的整倍数递增的方法将水灰比调整至胶砂流动度不小于180mm。
胶砂流动度试验按GB/T2419进行，其中胶砂制备按GB/T17671进行。
8.7 比表面积
按GB/T8074进行试验。
8.8 80μm和45μm筛余
按GB/T1345进行试验。
9 检验规则
9.1 编号及取样
水泥出厂前按同品种、同强度等级编号和取样。袋装水泥和散装水泥应分别进行编号和取样。每一编号为一取样单位。水泥出厂编号按年生产能力规定为：
200×104t以上，不超过4000t为一编号；
120×104t～200×104t，不超过2400t为一编号；
60×104t～120×104t，不超过1000t为一编号；
30×104t～60×104t，不超过600t为一编号；
10×104t～30×104t，不超过400t为一编号；
10×104t以下，不超过200t为一编号。
取样方法按GB12573进行。可连续取，亦可从20个以上不同部位取等量样品，总量至少12kg。当散装水泥运输工具的容量超过该厂规定出厂编号吨数时，允许该编号的数量超过取样规定吨数。
9.2 水泥出厂
经确认水泥各项技术指标及包装质量符合要求时方可出厂。
9.3 出厂检验
出厂检验项目为7.1、7.3.1、7.3.2、7.3.3条。
9.4 判定规则
9.4.1 检验结果符合本标准7.1、7.3.1、7.3.2、7.3.3条为合格品。
9.4.2 检验结果不符合本标准7.1、7.3.1、7.3.2、7.3.3条中的任何一项技术要求为不合格品。
9.5 检验报告
检验报告内容应包括出厂检验项目、细度、混合材料品种和掺加量、石膏和助磨剂的品种及掺加量、属旋窑或立窑生产及合同约定的其他技术要求。当用户需要时，生产者应在水泥发出之日起7d内寄发除28d强度以外的各项检验结果，32d内补报28d强度的检验结果。
9.6 交货与验收
9.6.1 交货时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以生产者同编号水泥的检验报告为依据。采取何种方法验收由买卖双方商定，并在合同或协议中注明。卖方有告知买方验收方法的责任。当无书面合同或协议，或未在合同、协议中注明验收方法的，卖方应在发货票上注明“以本厂同编号水泥的检验报告为验收依据”字样。
9.6.2 以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货地共同取样和签封。取样方法按GB12573进行，取样数量为20kg，缩分为二等份。一份由卖方保存40d，一份由买方按本标准规定的项目和方法进行检验。
在40d以内，买方检验认为产品质量不符合本标准要求，而卖方又有异议时，则双方应将卖方保存的另一份试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。水泥安定性仲裁检验时，应在取样之日起10d以内完成。
9.6.3 以生产者同编号水泥的检验报告为验收依据时，在发货前或交货时买方在同编号水泥中取样，双方共同签封后由卖方保存90d，或认可卖方自行取样、签封并保存90d的同编号
水泥的封存样。在90d内，买方对水泥质量有疑问时，则买卖双方应将共同认可的试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。
10. 包装、标志、运输与贮存
10.1 包装
水泥可以散装或袋装，袋装水泥每袋净含量为50kg，且应不少于标志质量的99%；随机抽取20袋总质量（含包装袋）应不少于1000kg。其它包装形式由供需双方协商确定，但有关袋装质量要求，应符合上述规定。水泥包装袋应符合GB9774的规定。
10.2 标志
水泥包装袋上应清楚标明：执行标准、水泥品种、代号、强度等级、生产者名称、生产许可证标志（QS）及编号、出厂编号、包装日期、净含量。包装袋两侧应根据水泥的品种采用不同的颜色印刷水泥名称和强度等级，硅酸盐水泥和普通硅酸盐水泥采用红色，矿渣硅酸盐水泥采用绿色；火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥采用黑色或蓝色。散装发运时应提交与袋装标志相同内容的卡片。
10.3 运输与贮存
水泥在运输与贮存时不得受潮和混入杂物，不同品种和强度等级的水泥在贮运中避免混杂。您好，欢迎您阅读我的文章，本WORD文档可编辑修改，也可以直接打印。阅读过后，希望您提出保贵的意见或建议。阅读和学习是一种非常好的习惯，坚持下去，让我们共同进步。
硅酸盐水泥、普通硅酸盐水泥（GB175-92） 来源：发布日期：2006-01-10 标准名称：硅酸盐水泥、普通硅酸盐水泥 标准类型：中华人民共和国国家标准 标准号：GB175-92 标准发布单位：国家技术监督局发布 标准正文： 1 主题内容与适用范围 本标准规定了硅酸盐水泥和普通硅酸盐水泥的定义、组分材料、技术要求、试验方法、检验规则等。 本标准适用于硅酸盐水泥和普通硅酸盐水泥的的生产和检验。 2 引用标准 GB 176 水泥化学分析方法 GB 177 水泥胶砂强度检验方法 GB 203 用于水泥中的粒化高炉矿渣 GB 750 水泥压蒸安定性试验方法 GB 1345 水泥细度检验方法（80μm筛筛析法） GB 1346 水泥标准稠度用水量、凝结时间、安定性检验方法 GB 1596 用于水泥和混凝土中的粉煤灰 GB 2847 用于水泥中的火山灰质混合材料 GB 5483 用于水泥中的石膏和硬石膏 GB 8074 水泥比表面积测定方法（勃氏法） GB 9774 水泥包装用袋 GB 12573 水泥取样方法 ZB Q12 001 掺入水泥中的回转窑窑灰 3 定义与代号
3.1 硅酸盐水泥 凡由硅酸盐水泥熟料、0￣5％石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥（即国外通称的波特兰水泥）。硅酸盐水泥分两种类型，不掺加混合材料的称Ⅰ型硅酸盐水泥，代号P·Ⅰ。在硅酸盐水泥熟料粉磨时掺加不超过水泥重量5％石灰石或粒化高炉矿渣混合材料的称Ⅱ型硅酸盐水泥，代号P·Ⅱ。 3.2 普通硅酸盐水泥 凡由硅酸盐水泥熟料、６％--15％混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥（简称普通水泥），代号P·0。 掺活性混合材料时，最大掺量不得超过15％，其中允许用不超过水泥重量５％的窑灰或不超过水泥重量10％的非活性混合材料来代替。 掺非活性混合材料时最大掺量不得超过水泥重量10％。 4 材料要求 4.1 石膏 天然石膏：应符合GB5483的规定。 工业副产石膏：工业生产中以硫酸钙为主要成分的副产品。采用工业副产石膏时，应经过试验，证明对水泥性能无害。 4.2 活性混合材料 符合GB1596的粉煤灰，符合GB2847的火山灰质混合材料和符合GB203的粒化高炉矿渣。 4.3 非活性混合材料 活性指标低于GB1596、GB2847和GB203标准要求的粉煤灰，火山灰质混合材料和粒化高炉矿渣以及石灰石和砂岩。石灰石中的三氧化二铝含量不得超过2.5％。 4.4 窑灰 应符合ZBQ12001的规定。
前言 本标准第、、条为强制性条款，其余为推荐性条款。 本标准参照欧洲水泥试行标准ENV 197-1:2000《通用波特兰水泥》修订。 本标准代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准。与GB175-1999、GB1344-1999、GB12958-1999相比，主要变化如下： ——全文强制改为条文强制（本版前言）； ——增加通用硅酸盐水泥的定义（本版第条）； ——将各品种水泥的定义取消（原版GB175-1999、GB1344-1999、GB12958-1999第3章）；——将组成与材料合并为一章，材料中增加了硅酸盐水泥熟料（原版GB175-1999、GB1344-1999、GB12958-1999第4章，本版第4章）； ——普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替”改为“活性混合材料掺加量为>5%，≤20%，其中允许用不超过水泥质量5%符合本标准第条的窑灰或不超过水泥质量8%符合本标准第条的非活性混合材料代替”。（原版GB175-1999中第条,本版第条）； ——将矿渣硅酸盐水泥中矿渣掺加量由“20%～70%”改为“>20%，≤70%”（原版GB1344-1999中第条,本版第条、条）； ——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%～50%”改为“>20%，≤40%”（原版GB1344-1999中第条,本版第条）； ——将粉煤灰硅酸盐水泥中粉煤灰掺量由“20%～40%”改为“>20%，≤40%”（原版GB1344-1999中第条,本版第条）； ——将复合硅酸盐水泥中混合材料总掺加量由“应大于15%，但不超过50%”改为“>20%，≤50%”（原版GB12958-1999中第3章,本版第条）； ——材料中增加了粒化高炉矿渣粉(本版第、条)； ——取消了粒化精铬铁渣、粒化增钙液态渣、粒化碳素铬铁渣、粒化高炉钛矿渣等混合材料以及符合附录A新开辟的混合材料，并将附录A取消（原版GB12958-1999中第条、第条和附录A） ——增加了M类混合石膏（原版GB175-1999、GB1344-1999和GB12958-1999中第3章,本版第条）； ——助磨剂允许掺量由“不超过水泥质量的1%”改为“不超过水泥质量的%”（原版GB175-1999、GB1344-1999和GB12958-1999中第条,本版第条）； ——普通水泥强度等级中取消和（原版GB175-1999中第5章，本版第5章）； ——增加了氯离子含量的要求，即水泥中氯离子含量不大于%（本版第条）； ——取消了细度指标要求，但要求在试验报告中给出结果（原版GB175-1999第条、GB1344-1999、GB12958-1999中第条，本版条）； ——将复合硅酸盐水泥的强度等级改为和矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥一致（原版GB12958-1999中第条，本版第条） ——增加了水泥组分的试验方法（本版第条）； ——强度试验方法中增加了“掺火山灰混合材料的普通硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥在进行胶砂强度检验时，其用水量按水灰比和胶砂流动度不小于180mm来确定。当流动度小于180mm时，须以的整倍数递增的方法将水灰比调整至胶砂流动度不小于180mm”（原版GB1344-1999第条，本版第条）； ——将“水泥出厂编号按水泥厂年生产能力规定”改为“水泥出厂编号按单线年生产能力规定”（原版GB175-1999、GB1344-1999、GB12958-1999中第条，本版第条）；
通用硅酸盐水泥GB175-2007 《通用硅酸盐水泥》GB175-2007通则 通用硅酸盐水泥 1 范围 本标准规定了通用硅酸盐水泥的定义与分类、组分与材料、强度等级、技术要求、试验方法、检验规则和包装、标志、运输与贮存等。 本标准适用于通用硅酸盐水泥。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T176 水泥化学分析方法（GB/T176-1996，eqv ISO680:1990） GB/T203 用于水泥中的粒化高炉矿渣 GB/T750 水泥压蒸安定性试验方法 GB/T1345 水泥细度检验方法（筛析法） GB/T1346 水泥标准稠度用水量、凝结时间、安定性检验方法(GB/T1346-2001，eqv ISO9597:1989) GB/T1596 用于水泥和混凝土中的粉煤灰 GB/T2419 水泥胶砂流动度测定方法 GB/T2847 用于水泥中的火山灰质混合材料 GB/T5483 石膏和硬石膏 GB/T8074 水泥比表面积测定方法(勃氏法) GB9774 水泥包装袋 GB12573 水泥取样方法 GB/T12960 水泥组分的定量测定 GB/T17671 水泥胶砂强度检验方法（ISO法）(GB/T17671-1999，idt ISO679:1989) GB/T18046 用于水泥和混凝土中的粒化高炉矿渣粉 JC/T420 水泥原料中氯离子的化学分析方法 JC/T667 水泥助磨剂 JC/T742 掺入水泥中的回转窑窑灰 3 定义与分类 下列术语和定义适用于本标准。 通用硅酸盐水泥Common Portland Cement 以硅酸盐水泥熟料和适量的石膏、及规定的混合材料制成的水硬性胶凝材料。 4 分类 本标准规定的通用硅酸盐水泥按混合材料的品种和掺量分为硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。各品种的组分和代号应符合的规定。 5 组分与材料 组分 通用硅酸盐水泥的组分应符合表1的规定。 表1单位 %
白色硅酸盐水泥标准 1 主题内容与适用范围 本标准规定了白色硅酸盐水泥的组成、技术要求、试验方法、检验规则、包装与标志、贮存与运输等。 本标准适用于白色和彩色灰浆、砂浆及混凝土用白色硅酸盐水泥。 2 引用标准 GB 176 水泥化学分析方法 GB 177 水泥胶砂强度检验方法 GB 1345 水泥细度检验方法（80μm筛筛析法） GB 1346 水泥标准稠度用水量、凝结时间、安定性检验方法 GB 5483 用于水泥中的石膏和硬石膏 GB 5950 建筑材料与非金属矿产品白度试验方法通则 GB 9774 水泥包装用袋 GSBA 67001 氯化镁粉末状物质白度实物标准 ZB Q12 001 掺入水泥中的回转窑窑灰 3 定义 由白色硅酸盐水泥熟料加入适量石膏，磨细制成的水硬性胶凝材料称为白色硅酸盐水泥（简称白水泥）。 磨制水泥时，允许加入不超过水泥重量５％的石灰石或窑灰作为外加物。 水泥粉磨时允许加入不损害水泥性能的助磨剂，加入量不得超过水泥重量的１％。 4 组分材料 4.1 白色硅酸盐水泥熟料 以适当成分的生料烧至部分熔融，所得以硅酸钙为主要成分，氧化铁含量少的熟料。 4.2 石膏 天然二水石膏应符合GB5483的规定。 4.3 石灰石 作为外加物的石灰石中的三氧化二铝含量不得超过2.5％。 4.4 窑灰 窑灰应符合ZBQ12001的规定，且白度不得低于70％。 5 技术要求 5.1 氧化镁熟料中氧化镁的含量不得超过4.5％。 5.2 三氧化硫水泥中三氧化硫的含量不得超过3.5％。 5.3 细度0.080mm方孔筛筛余不得超过10％。 5.4 凝结时间初凝不得早于45min，终凝不得迟于12h。 5.5 安定性用沸煮法检验必须合格。 5.6 强度各标号各龄期强度不得低于表１的数值。
前言 本标准第7.1、7.3.1、7.3.2、7.3.3、8.4为强制性条款，其余为推荐性条款。 本标准与欧洲水泥标准ENV197-1:2000《通用波特兰水泥》的一致性程度为非等效。 本标准自实施之日起代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、 GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、 GB12958-1999《复合硅酸盐水泥》三个标准。 与GB175-1999、GB1344-1999、GB12958-1999相比，本标准主要变化如下：全文强制改为条文强制；增加了通用硅酸盐水泥的定义；将各品种水泥的定义取消（原版GB175-1999、GB1344-1999、GB12958-1999第3章；将组分与材料合并为一章（原版GB175-1999、GB1344-1999、GB12958-1999第4章，本版第5章）；普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替”改为“活性混合材料掺加量为>5%且≤20%，其中允许用不超过水泥质量8%且符合本标准第5.2.4条的非活性混合材料或不超过水泥质量5%且符合本标准第5.2.5条的窑灰代替”（原版GB175-1999中第3.2条,本版第5.1条）； ——将矿渣硅酸盐水泥中矿渣掺加量由“20%～70%”改为“>20%且≤70%”，并分为A型和B型。A型矿渣掺量>20%且≤50%，代号P.S.A；B型矿渣掺量>50%且≤70%，代号P.S.B（原版GB1344-1999中第3.1条,本版第5.1条）； ——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%～50%”改为“>20%且≤40%”（原版GB1344-1999中第3.2条，本版第5.1条）；
GB 175-2007 通用硅酸盐水泥 前言 本标准与欧洲水泥标准ENV197-1:2000《通用波特兰水泥》的一致性程度为非等效。本标准自实施之日起代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准。 ——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%～50%”改为“>20%且≤40%”（原版GB1344-1999中第3.2条，本版第5.1条）； ——将复合硅酸盐水泥中混合材料总掺加量由“应大于15%，但不超过50%”改为“>20%且≤50%”（原版GB12958-1999中第3章，本版第5.1条）； ——取消了复合硅酸盐水泥中允许掺加粒化精炼铬铁渣、粒化增钙液态渣、粒化碳素铬铁渣、粒化高炉钛矿渣等混合材料以及符合附录A新开辟的混合材料，并将附录A取消（原版GB12958-1999中第4.2、4.3条和附录A）； ——普通水泥强度等级中取消了32.5和32.5R（原版GB175-1999中第5章，本版第6章）； ——增加了氯离子限量的要求，即水泥中氯离子含量不大于0.06%（本版第7.1条）； ——增加了选择水泥组分试验方法的原则和定期校核要求（本版第8.1条）； ——将“按0.50水灰比和胶砂流动度不小于180mm来确定用水量”的规定的适用水泥品种扩大为火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥和掺火山灰质混合材料的普通硅酸盐水泥（原版GB1344-1999第7.5条，本版第8.5条）；
——编号与取样中增加了年生产能力“200×104t以上”的级别，即：200×104t以上，不超过4000t为一个编号；将“120万吨以上，不超过1200吨为一个编号”改为“120×104t～200×104t，不超过2400t为一个编号”（原版GB175-1999、GB1344-1999、GB12958-1999中第8.1条，本版第9.1条）； ——将“出厂水泥应保证出厂强度等级，其余技术要求应符合本标准有关要求”改为“经确认水泥各项技术指标及包装质量符合要求时方可出厂”（原版GB175-1999、GB1344-1999、GB12958-1999中第8.2条，本版第9.2条）； ——增加了出厂检验项目(本版第9.3条)； ——取消了废品判定（原版GB175-1999、GB1344-1999、GB12958-1999中第9.3条）； ——检验报告中增加了“合同约定的其他技术要求”（原版GB175-1999、GB1344-1999、GB12958-1999中第8.4条，本版第9.5条）； ——包装标志中将“且应不少于标志质量的98%”改为“且应不少于标志质量的99%”（原版GB175-1999、GB1344-1999、GB12958-1999中第9.1条，本版第10.1条）； ——包装标志中将“火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥包装袋的两侧印刷采用黑色”改为“火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥包装袋的两侧印刷采用黑色或蓝色”（原版GB1344-1999、GB12958-1999中第9.2条，本版第10.2条）。 本标准由中国建筑材料工业协会提出。 本标准由全国水泥标准化技术委员会(SAC/TC184)归口。
GB-175-92硅酸盐水泥
标准名称硅酸盐水泥、普通硅酸盐水泥 标准类型中华人民共和国国家标准 标准名称（英）Portland cement and ordinary portland cement 标准号GB175-92 代替标准号代替GB175-85 GBn227-84 标准发布单位国家技术监督局发布 标准发布日期1992-09-28批准 标准实施日期1993-06-01实施 标准正文 1 主题内容与适用范围 本标准规定了硅酸盐水泥和普通硅酸盐水泥的定义、组分材料、技术要求、试验方法、 检验规则等。 本标准适用于硅酸盐水泥和普通硅酸盐水泥的的生产和检验。 2 引用标准 GB 176 水泥化学分析方法 GB 177 水泥胶砂强度检验方法 GB 203 用水泥中的粒化高炉矿渣 GB 750 水泥压蒸安定性试验方法 GB 1345 水泥细度检验方法（80μm筛筛析法） GB 1346 水泥标准稠度用水量、凝结时间、安定性检验方法 GB 1596 用于水泥和混凝土中的粉煤灰 GB 2847 用于水泥中的火山灰质混合材料 GB 5483 用于水泥中的石膏和硬石膏 GB 8074 水泥比表面积测定方法（勃氏法） GB 9774 水泥包装用袋 GB 12573 水泥取样方法
ZB Q12 001 掺入水泥中的回转窑窑灰 3 定义与代号 3.1 硅酸盐水泥 凡由硅酸盐水泥熟料、0￣5％石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝 材料，称为硅酸盐水泥（即国外通称的波特兰水泥）。硅酸盐水泥分两种类型，不掺加 混合材料的称Ⅰ型硅酸盐水泥，代号P·Ⅰ。在硅酸盐水泥熟料粉磨时掺加不超过水泥重 量5％石灰石或粒化高炉矿渣混合材料的称Ⅱ型硅酸盐水泥，代号P·Ⅱ。 3.2 普通硅酸盐水泥 凡由硅酸盐水泥熟料、６％￣15％混合材料、适量石膏磨细制成的水硬性胶凝材料，称 为普通硅酸盐水泥（简称普通水泥），代号P·0。 掺活性混合材料时，最大掺量不得超过15％，其中允许用不超过水泥重量５％的窑灰或 不超过水泥重量10％的非活性混合材料来代替。 掺非活性混合材料时最大掺量不得超过水泥重量10％。 4 材料要求 4.1 石膏 天然石膏：应符合GB5483的规定。 工业副产石膏：工业生产中以硫酸钙为主要成分的副产品。采用工业副产石膏时，应经过 试验，证明对水泥性能无害。 4.2 活性混合材料
通用硅酸盐水泥有哪些品种?技术指标有那些? 1，普通硅酸盐水泥(简称普通水泥），代号P.O 2，矿渣硅酸盐水泥（简称矿渣水泥），代号P.S 3，火山灰质硅酸盐水泥(简称火山灰水泥），代号P.P, 4，粉煤灰硅酸盐水泥（简称粉煤灰水泥），代号p.F 5，复合硅酸盐水泥（简称复合水泥），代号P.C 6，石灰石硅酸盐水泥，代号P.L， 技术指标:A. 细度B. 凝结时间C. 安定性D.强度E:碱含量F水化热 混凝土等级如何表示,混凝土立方体抗压强度标准值如何确定P73 混凝土强度等级，采用符号C与立方体抗压强度标准值MPA（N/`MM^2`）表示 立方体抗压强度标准值系指按标准方法制作和养护的边长为150MM的立方体试件在28D龄期，用标准试验方法测得的抗压强度总体分布中的一个值，强度低于该值的百分率不超过5% 3.配制混凝土时掺入减水剂，在下列各条件下可取得什么效果?为什么? (1)用水量不变时； (2)流动性和水泥用量不变时； (3)流动性和水灰比不变时。 (1)用水量不变时——提高混凝土流动性、工作性、塌落度。减水剂是表面活性剂，能够吸附在水泥颗粒表面，并带相同电荷相互排斥，降低水泥颗粒之间的摩擦阻力，使流动性提高。 (2)流动性和水泥用量不变时——降低了用水量和水灰比，提高混凝土强度，这是使用减水剂的主要目的。混凝土的水灰比越低，强度高。 (3)流动性和水灰比不变时——降低水泥用量和混凝土配制成本。因为使用减水剂后，保持流动性和水灰比不变，混凝土需要的水泥浆体积会降低，相应降低水泥和水用量。 什么是金属材料的伸长率,断后伸长率,断裂总伸长率和最大伸长率? 1.伸长率: 指金属材料受外力（拉力）作用断裂时，试棒伸长的长度与原来长度的百分比， 2.断后伸长率是指样式拉断后标距的伸长于原始标距的百分比 3.断裂时刻原始标距的总伸长（弹性伸长加塑性伸长）与原始标距之比的百分率。 4最大伸长率:钢筋在受到最大应力时产生的物理变化（变形）产生的伸长率。 建筑用卵石,碎石颗粒级配试验时,对环境温度仪器设备的要求?如何评定式样的颗粒级配?P197
海螺牌硅酸盐水泥熟料 Q/HL-j04.04-2011 代替Q/NG-j04.04-2000 1范围 本标准规定了硅酸盐水泥熟料的定义和分类、技术要求、试验方法和验收规则等。 本标准适用于贸易的硅酸盐水泥熟料。 2 引用标准 下列文件中的条款通过本标准的引用而称为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 175 通用硅酸盐水泥 GB/T 21372 硅酸盐水泥熟料 GB/T 176 水泥化学分析方法 GB/T 750 水泥压蒸安定性检测方法 GB/T 1345 水泥细度检验方法（筛析法） GB/T 1346 水泥标准稠度用水量、凝结时间、安定性检验方法（GB/T 1346-2001,eqv ISO 9597:1989） GB/T 8074 水泥比表面积测定方法（勃氏法） GB/T 17671 水泥胶砂强度检验方法（ISO法）（GB/T 17671-1999,idt ISO 679:1989）3 术语和定义、分类 3.1 术语和定义 硅酸盐水泥熟料（简称水泥熟料）portland cement clinker 是一种由主要含CaO、SiO2、Al2O3、Fe2O3的原料按适当配比，磨成细粉，烧至部分熔融，所得以硅酸钙为主要矿物成分的产物。 3.2 分类 水泥熟料按用途和特性分为：通用水泥熟料、低碱水泥熟料、中抗硫酸盐水泥熟料、高抗硫酸盐水泥熟料、中热水泥熟料和低热水泥熟料。 4 要求
4.1 化学性能 本标准规定的各类水泥熟料应符合表1的基本化学性能。 低碱、中抗硫酸盐、高抗硫酸盐、中热和低热水泥熟料还应符合表2中相应的特性化学性能。 4.2 物理性能 水泥熟料的物理性能按制成GB175中的I型硅酸盐水泥的性能来表达。 4.2.1 凝结时间 初凝不得早于60min，终凝不得迟于300min。 4.2.2 安定性 沸煮法合格。 表 1 基本化学性能 f-CaO (质量分数)/% MgO a (质量分数)/% 烧失量 (质量分数)/% 不溶物 (质量分数)/% SO3b (质量分数)/% 3CaO·SiO2+2CaO·SiO2c (质量分数)/% CaO/SiO2 质量比 ≤1.5 ≤4.5 ≤1.5 ≤0.75 ≤1.2 ≥72 ≥2.2 a 当制成I型硅酸盐水泥的压蒸安定性合格时,允许放宽到5.5%。 b 也可以由买卖双方商定。 C 3CaO·SiO2和2CaO·SiO2按下式计算： 3CaO·SiO2=4.07CaO -7.60SiO2-6.72Al2O3-1.43Fe2O3- 2.85SO3-4.07f-CaO 2CaO·SiO2=2.87SiO2-0.75×3CaO·SiO2 表 2 特殊化学性能 类型 （Na2O+0.658K2O）a (质量分数)/% 3CaO·Al2O3b (质量分数)/% f-CaO (质量分数)/% 3CaO·SiO2 (质量分数)/% 2CaO·SiO2 (质量分数)/% 低碱水泥熟料≤0.60 ≤8.0 ≤1.0 －－中抗硫酸盐水泥熟料－≤5.0 ≤1.0 ＜57.0 －高抗硫酸盐水泥熟料－≤3.0 －＜52.0 －中热水泥熟料≤0.60 ≤6.0 ≤1.0 ＜55.0 －低热水泥熟料≤0.60 ≤6.0 ≤1.0 －≥40 a 或由买卖双方协商确定。 b 3CaO·Al2O3按下式计算： 3CaO·Al2O3=2.65Al2O3-1.69Fe2O3

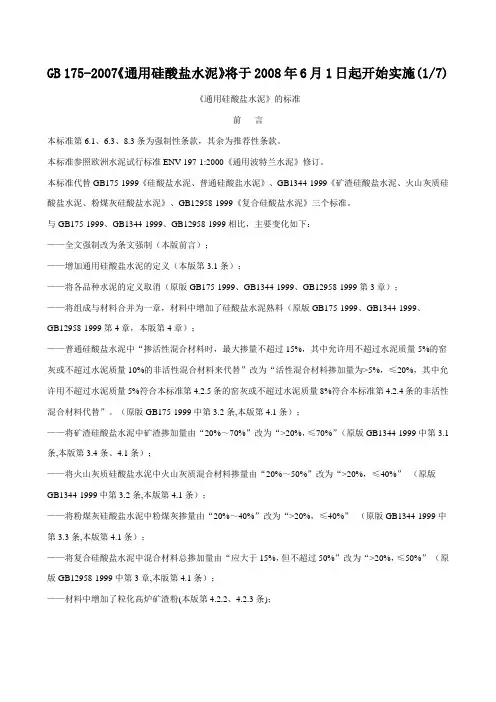

前言 本标准第6.1、6.3、8.3条为强制性条款，其余为推荐性条款。 本标准参照欧洲水泥试行标准ENV 197-1:2000《通用波特兰水泥》修订。 本标准代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准。与GB175-1999、GB1344-1999、GB12958-1999相比，主要变化如下： ——全文强制改为条文强制（本版前言）； ——增加通用硅酸盐水泥的定义（本版第3.1条）； ——将各品种水泥的定义取消（原版GB175-1999、GB1344-1999、GB12958-1999第3章）；——将组成与材料合并为一章，材料中增加了硅酸盐水泥熟料（原版GB175-1999、GB1344-1999、GB12958-1999第4章，本版第4章）； ——普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替”改为“活性混合材料掺加量为>5%，≤20%，其中允许用不超过水泥质量5%符合本标准第4.2.5条的窑灰或不超过水泥质量8%符合本标准第4.2.4条的非活性混合材料代替”。（原版GB175-1999中第3.2条,本版第4.1条）； ——将矿渣硅酸盐水泥中矿渣掺加量由“20%～70%”改为“>20%，≤70%”（原版GB1344-1999中第3.1条,本版第3.4条、4.1条）； ——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%～50%”改为“>20%，≤40%”（原版GB1344-1999中第3.2条,本版第4.1条）； ——将粉煤灰硅酸盐水泥中粉煤灰掺量由“20%～40%”改为“>20%，≤40%”（原版GB1344-1999中第3.3条,本版第4.1条）； ——将复合硅酸盐水泥中混合材料总掺加量由“应大于15%，但不超过50%”改为“>20%，≤50%”（原版GB12958-1999中第3章,本版第4.1条）； ——材料中增加了粒化高炉矿渣粉(本版第4.2.2、4.2.3条)； ——取消了粒化精铬铁渣、粒化增钙液态渣、粒化碳素铬铁渣、粒化高炉钛矿渣等混合材料以及符合附录A新开辟的混合材料，并将附录A取消（原版GB12958-1999中第4.2条、第4.3条和附录A） ——增加了M类混合石膏（原版GB175-1999、GB1344-1999和GB12958-1999中第3章,本版第4.2.2.1条）； ——助磨剂允许掺量由“不超过水泥质量的1%”改为“不超过水泥质量的0.5%”（原版GB175-1999、GB1344-1999和GB12958-1999中第4.5条,本版第4.2.6条）； ——普通水泥强度等级中取消32.5和32.5R（原版GB175-1999中第5章，本版第5章）；——增加了氯离子含量的要求，即水泥中氯离子含量不大于0.06%（本版第6.1条）；——取消了细度指标要求，但要求在试验报告中给出结果（原版GB175-1999第 6.5条、GB1344-1999、GB12958-1999中第6.3条，本版8.4条）； ——将复合硅酸盐水泥的强度等级改为和矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥一致（原版GB12958-1999中第6.6条，本版第6.3.3条） ——增加了水泥组分的试验方法（本版第7.1条）； ——强度试验方法中增加了“掺火山灰混合材料的普通硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥在进行胶砂强度检验时，其用水量按0.50水灰比和胶砂流动度不小于180mm 来确定。当流动度小于180mm时，须以0.01的整倍数递增的方法将水灰比调整至胶砂流动度不小于180mm”（原版GB1344-1999第7.5条，本版第7.5条）； ——将“水泥出厂编号按水泥厂年生产能力规定”改为“水泥出厂编号按单线年生产能力规
硅酸盐水泥熟料 ［标准编号］JC/T 853－1999 ［实施日期］2000－01－01； 1 范围 本标准规定了硅酸盐水泥熟料的定义、分类、要求、试验方法和验收规则等。 本标准适用于贸易时对硅酸盐水泥熟料的质量验收和指定采用本标准的文件。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 175－1999 硅酸盐水泥、普通硅酸盐水泥 GB/T 176－96 水泥化学分析方法 GB/T 750－92 水泥压蒸安定性试验方法 GB/T 1346－89 水泥标准稠度用水量、凝结时间、安全性检验方法 GB/T 17671－1999 水泥胶砂强度检验方法(ISO法) 3 定义和分类 3.1 定义 硅酸盐水泥熟料，即国际上的波特兰水泥熟料(简称水泥熟料)，是一种由主要含CaO、 SiO 2、Al 2 O 3 、Fe 2 3 的原料按适当配比磨成细粉烧至部分熔融，所得以硅酸钙为主要矿物成 分的水硬性胶凝物质。 3.2 分类 按照硅酸盐水泥熟料的主要特性与用途可分为：通用、中等抗硫酸盐或中等水化热和高抗硫酸盐等类型。 4 要求 4.1 化学要求 各类硅酸盐水泥熟料应符合表1和表2的相应化学要求。 表1 基本化学要求％ f-CaO 立窑旋窑 MgO1)烧失量不溶物2)S032)CaS+C2S3)CaO/SiO2 ≤2.5≤1.5≤5.0≤1.5≤0.75≤1.0≥66≥2.0 1)当制成P.I型硅酸盐水泥样品的压蒸安定性合格时，允许到6.0％。 2)也可以由买卖双方商定。 3)C3S，C2S按下式计算： C3S＝4.07C－7.60S－6.72A－1.43F－2.85SO3－4.07f-CaO C2S＝2.87S－0.75C3S 式中C、S、A、F分别代表熟料中CaO、SiO2、Al203、Fe203的质量百分比。
《通用硅酸盐水泥》GB175-2007通则 前言 本标准第、7.3.1、、、为强制性条款，其余为推荐性条款。 本标准与欧洲水泥标准ENV197-1:2000《通用波特兰水泥》的一致性程度为非等效。 本标准自实施之日起代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准。 与GB175-1999、GB1344-1999、GB12958-1999相比，本标准主要变化如下：全文强制改为条文强制；增加了通用硅酸盐水泥的定义；将各品种水泥的定义取消（原版GB175-1999、GB1344-1999、GB12958-1999第3章；将组分与材料合并为一章（原版GB175-1999、GB1344-1999、GB12958-1999第4章，本版第5章）；普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替”改为“活性混合材料掺加量为>5%且≤20%，其中允许用不超过水泥质量8%且符合本标准第条的非活性混合材料或不超过水泥质量5%且符合本标准第条的窑灰代替”（原版GB175-1999中第条,本版第条）； ——将矿渣硅酸盐水泥中矿渣掺加量由“20%～70%”改为“>20%且≤70%”，并分为A型和B型。A型矿渣掺量>20%且≤50%，代号；B型矿渣掺量>50%且≤70%，代号
（原版GB1344-1999中第条,本版第条）； ——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%～50%”改为“>20%且≤40%”（原版GB1344-1999中第条，本版第条）； ——将复合硅酸盐水泥中混合材料总掺加量由“应大于15%，但不超过50%”改为“>20%且≤50%”（原版GB12958-1999中第3章，本版第条）； ——材料中增加了粒化高炉矿渣粉(本版第5.2.3、条)； ——取消了复合硅酸盐水泥中允许掺加粒化精炼铬铁渣、粒化增钙液态渣、粒化碳素铬铁渣、粒化高炉钛矿渣等混合材料以及符合附录A新开辟的混合材料，并将附录A取消（原版GB12958-1999中第、条和附录A）； ——增加了M类混合石膏，取消了A类硬石膏（原版GB175-1999、GB1344-1999和GB12958-1999中第3章,本版第5.2.1.1条）； ——助磨剂允许掺量由“不超过水泥质量的1%”改为“不超过水泥质量的%”（原版GB175-1999、GB1344-1999和GB12958-1999中第条，本版第5.2.6条）； ——普通水泥强度等级中取消了和（原版GB175-1999中第5章，本版第6章）；——将矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥中“熟料中的氧化镁含量”改为“水泥中的氧化镁含量”，其中要求型、型、型、型水泥中的氧化镁含量不大于%，并加注b说明‘如果水泥中氧化镁含量大于%时，应进行水泥压蒸试验并合格’；型无要求。(原版GB1344-1999和GB12958-1999中第条，本版第条)；
前言 本标准第、、、、为强制性条款，其余为推荐性条款。 本标准与欧洲水泥标准ENV197-1:2000 《通用波特兰水泥》的一致性程度为非等效。 本标准自实施之日起代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水 泥》三个标准。 与GB175-1999、GB1344-1999、GB12958-1999相比，本标准主要变化如下：全文强制改为条文强制；增加了通用硅酸盐水泥的定义；将各品种水泥的定义取消（原版GB175-1999、 GB1344-1999、GB12958-1999第3章；将组分与材料合并为一章（原版GB175-1999、GB1344-1999、GB12958-1999第4章，本版第5章）；普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替”改为“活性混合材料掺加量为>5%且≤20%，其中允许用不超过水泥质量8% 且符合本标准第条的非活性混合材料或不超过水泥质量5%且符合本标准第条的窑灰代替” （原版GB175-1999中第条, 本版第条）； ——将矿渣硅酸盐水泥中矿渣掺加量由“ 20%～70%”改为“ >20%且≤70%”，并分为A 型和B 型。A 型矿渣掺量>20%且≤50%，代号；B 型矿渣掺量>50%且≤70%，代号（原版GB1344-1999中第条, 本版第条）； ——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“ 20%～50%”改为“ >20%且≤40%”（原版GB1344-1999中第条，本版第条）； ——将复合硅酸盐水泥中混合材料总掺加量由“应大于15%，但不超过50%”改为“ >20% 且≤50%”（原版GB12958-1999中第3章，本版第条）； ——材料中增加了粒化高炉矿渣粉（本版第、条）；
波特兰水泥标准规范 本标准基于之前C150标准框架下发布的；在采用原来的指定标准数量上，以及在涵盖之前的基础上修订的，同时也是今年的最后修订。这个标准发行指定的规范名称后面的编码指的是原采用的规范或正在修改的。 这个标准已经被美国国防部的机构批准。 1. 范围 本规范包括八种类型的波特兰水泥，如下（见注2） 类型 I－用于不需其它特殊性能的水泥。 类型IA－除具有引气功能外不需其它特殊性能的水泥。 类型II－一般用途，更多的尤其是当中抗硫酸盐水泥水化热或中等水化热所需的。 类型IIA－带有引气型的中抗硫型的通用水泥。 类型III－高早强型水泥。 类型IIIA－具有引气功能的III型水泥。 类型IV－为低水化热型水泥。 类型V－为高抗硫型水泥。 注1—一些水泥与复合式分类指定，如I / II型，表明水泥符合指定类型的要求，所提供的必需是其他任何类型都适合用的。 当同时有SI和英制单位时，SI是标准使用单位。英寸-磅单位近似的提供仅有的信息。 本标准参考注释和脚注文本提供解释性材料。作为标准所要求时，注释和脚注（不包括那些表和图）不予考虑。
2. 引用文件 ASTM标准： C 33混凝土骨料 C 109 / C 109M 抗压强度试验方法水泥砂浆（使用2至50立方毫米的试体） C 114 水泥化学分析的试验方法 C 115 水泥细度的波特兰浊度计试验方法 C 151 用于水硬性水泥压蒸膨胀试验方法 C 183 水硬性水泥的取样方法和测试数量 C 185 用于水硬性水泥空气含量砂浆试验方法 C 186 水硬性水泥水化热试验方法 C 191 为水硬性水泥凝结时间试验方法—用维卡针技术 C 204 水泥细度透气性的装置试验方法 C 219 有关水硬性水泥的术语 C 226 规范中使用引气的补充加气水泥的制造 C 266 为水硬性水泥凝结时间试验方法—Gillmore针 C 451 用于水硬性水泥早期硬化试验方法—管理（粘贴法） C 452 波特兰的扩张潜力试验方法—硫酸盐接触水泥砂浆 C 465 规范中使用的添加剂制造水硬性水泥 C 563 在水硬性水泥中使用24小时抗压强度优化SO3的测试方法 C 1038 用于存储在水砂浆的水硬性水泥膨胀试验方法
硅酸盐水泥规范新标准对比 1、6、 3、8、3条为强制性条款，其余为推荐性条款。本标准参照欧洲水泥试行标准ENV197-1:2000《通用波特兰水泥》修订。本标准代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准。与GB175-19 99、GB1344-19 99、GB12958-1999相比，主要变化如下：全文强制改为条文强制（本版前言）；增加通用硅酸盐水泥的定义（本版第3、1条）；将各品种水泥的定义取消（原版GB175-19 99、GB1344-19 99、GB12958-1999第3章）；将组成与材料合并为一章，材料中增加了硅酸盐水泥熟料（原版GB175-19 99、GB1344-19 99、GB12958-1999第4章，本版第4章）；普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替”改为“活性混合材料掺加量为>5%，≤20%，其中允许用不超过水泥质量5%符合本标准第4、2、5条的窑灰或不超过水泥质量8%符合本标准第4、2、4条的非活性混合材料代替”。（原版
GB175-1999中第3、2条，本版第4、1条）；将矿渣硅酸盐水泥中矿渣掺加量由“20%～70%”改为“>20%，≤70%”（原版 GB1344-1999中第3、1条，本版第3、4条、4、1条）；将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%～50%”改为“>20%，≤40%”（原版GB1344-1999中第3、2条，本版第4、1条）；将粉煤灰硅酸盐水泥中粉煤灰掺量由“20%～40%”改为“>20%，≤40%”（原版GB1344-1999中第3、3条，本版第4、1条）；将复合硅酸盐水泥中混合材料总掺加量由“应大于15%，但不超过50%”改为“>20%，≤50%”（原版GB12958-1999中第3章，本版第4、1条）；材料中增加了粒化高炉矿渣粉(本版第4、2、 2、4、2、3条)；取消了粒化精铬铁渣、粒化增钙液态渣、粒化碳素铬铁渣、粒化高炉钛矿渣等混合材料以及符合附录A新开辟的混合材料，并将附录A取消（原版GB12958-1999中第4、2条、第4、3条和附录A）增加了M类混合石膏（原版GB175-19 99、GB1344-1999和GB12958-1999中第3章，本版第4、2、2、1条）；助磨剂允许掺量由“不超过水泥质量的1%”改为“不超过水泥质量的0、5%”（原版GB175-19 99、GB1344-1999和GB12958-1999中第4、5条，本版第4、2、6条）；普通水泥强度等级中取消 32、5和
通用硅酸盐水泥国家标准介绍 通用硅酸盐水泥，这种水泥实际上就是硅酸盐水泥，是使用硅酸盐水泥做为主料，加上适量的石膏和一些其它的材料配置而成的一种水硬性胶凝材料，其中硅酸盐水泥中有一品种就是普通硅酸盐水泥，家中建房使用的水泥基本上都是这种水泥，又被称为普通水泥。通用 水泥按国家标准的规定有六个种类：1、硅酸盐水泥(代号P.I或P.II)，P.I型不掺加混合
材，P.II型允许有不超过5%的活性矿物混合材料;2、普通硅酸盐水泥(P.0)，允许以5%~15%的混合材等量取代硅酸盐熟料;3、矿渣硅酸盐水泥(P.S)，在生产水泥时允许以20%~70%的粒化高炉矿渣作为混合材灯亮取代硅酸盐熟料，由于矿渣硬化比熟料大，共同磨细时，水泥中的矿渣颗粒太粗，矿渣的潜在活性不能充分发挥;4、火山灰质硅酸盐水泥(P.P)，允许有20%~50%的火山灰质材料作为混合材等量取代熟料;5、粉煤灰硅酸盐水泥(P.F)，允许有20%~40%的粉煤灰等量作为混合材取代熟料;6、复合硅酸盐水泥(P.C)，用两种以上矿物混合材总量20%~40%取代硅酸盐熟料。由于在配置水泥的过程添加的材料不同，因此有了如下的几个品种。普通硅酸盐水泥，P.O，矿渣硅酸盐水泥，P.S，火山灰质硅酸盐水泥，P.P，粉煤灰硅酸盐水泥，p.F，复合硅酸盐水泥，P.C，石灰石硅酸盐水泥，P.L。以硅酸盐水泥熟料和适量的石膏、及规定的混合材料制成的水硬性胶凝材料。 1、硅酸盐水泥熟料由主要含CaO、SiO 2、Al2O 3、Fe2O3的原料，按适当比例磨成细粉烧至部分熔融所得以硅酸钙为主要矿物成分的水硬性胶凝物质。其中硅酸钙矿物不小于66%，氧化钙和氧化硅质量比不小于2.0。2、石膏5.2.1.1天然石膏:应符合GB/T 5483中规定的G类或M类二级(含)以上的石膏或混合石膏。5.2.1.2工业副产石膏:以硫酸钙为主要成分
通用硅酸盐水泥 《通用硅酸盐水泥标准》由国家质量监督检验检疫总局和国家标准化管理委员会于2007年11月9日发布，2008年6月1日起实施，标准个性编号GB175-2007。 该标准自实施之日起代替之前三个水泥标准，分别为：GB175-1999《硅酸盐、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》。其与欧洲水泥标准EN197-1:2000《通用波特兰水泥》的一致性为非等效。 与GB175-1999、GB1344-1999、GB12958-1999相比，GB175-2007标准作了28项修改，主要取消了普通水泥中32.5水泥等级，限制了混合材品种，调整了部分水泥的混合材掺材量，增加了氯离子的限量要求，严格了包装水泥重量要求等。 标准修订编制说明 自1953年我国第一个统一的水泥标准诞生至今,我国通用硅酸盐水泥标准已经历了4次修订.1996年我国开始了强度检验方法等同采用ISO标准的研究,1999年颁布了以新强度检验方法标准为核心的六大通用水泥标准,这标志着我国水泥标准已完全与国际接轨. 在1998~1999年修订GB175,GB1344,GB12958三项标准时,主要是配合我国水泥强度检验方法与国际接轨,在原92版标准的基础上只对水泥强度检验方法和强度标号进行了修订,大部分内容维持了92版标准.这样现行标准在实施中一些问题就显现出来,针对这些问题,中国建材院水泥新材所于2004年开始修订水泥标准,现已完成报批稿. 现行标准在使用中出现的问题 1,关于三项标准的整合 GB175-1999\GB1344-1999\GB12958-1999 按照国家标准化管理委员会对国家标准进行清理整顿的要求,同时参考欧洲水泥标准EN197-1:2000《通用波特兰水泥》,此次修订将三项标准合并为一个标准,统称为通用硅酸盐水泥 2,关于定义和组成 按照GB/T1.1-2000《标准化工作导则》的要求,定义中不能包含要求,水泥组分的含量不能在定义中体现. 3,关于普通硅酸盐水泥的名称及取消普通32.5水泥的理由 我国普通硅酸盐水泥是五十年代初学习苏联标准而得名的.由于普通硅酸盐水泥性能是硅酸盐熟料起主导作用,混合材起辅助作用,而少量的混合材对于节能,环保等方面有明显的社会经济效益,其使用量约占70%. 近几年来,新型水泥生产工艺不断发展,水泥熟料质量的不断提高,粉磨技术的不断进步,为水泥中多掺混合材 创造了条件,因此水泥品种设置和强度等级不匹配的问题愈来愈突出,绝大部分水泥企业按标准规定加入混合材实际是无法生产出32.5等级的普通水泥,如果不突破混合材掺量就肯定是富裕强度很大,甚至超出二个强度等级,由于水泥产品附加值很低,这样一来水泥企业损失很大. 根据调查结果分析,生产P.O42.5水泥,最大混合材掺加量可以达到26%,平均水平20%;生产P.O32.5水泥,最大混合材掺量可以达到48%,平均28%. 因此强度等级与混合材掺量不匹配也是我国普通水泥混合材使用混乱的主要原因. 同时,生产水泥熟料需要消耗大量资源,能源,还排放大量有害气体,因此我们希望水泥企业能生产出高品质的水泥熟料,再依据不同工程的需要生产不同品种的水泥.
