国产弹簧式圆锥破碎机的组成机构及工作原理
时间:2011-09-16 14:13 作者:布衣点击:次
弹簧式中细碎碎圆锥破碎机的构造和工作原理如图1-1所示，破碎机马达1的动力由传动轴2、伞齿轮(圆锥齿轮)3带动偏心轴套4而旋转。主轴5自由地插在偏心轴套的锥形孔里，动锥6固装在主轴上并支持在球面轴承8上。随着偏心轴套的旋转，动锥6的中心线OO1以O为顶点绕破碎机中心线OO2作锥面运动。这样，当动锥中心线OO1转到图示位置时，动锥靠近定锥了，则矿石处于被挤压和破碎过程，而动锥另一面离开定锥，此时被挤碎了的矿石靠自重从两锥体底部排出。

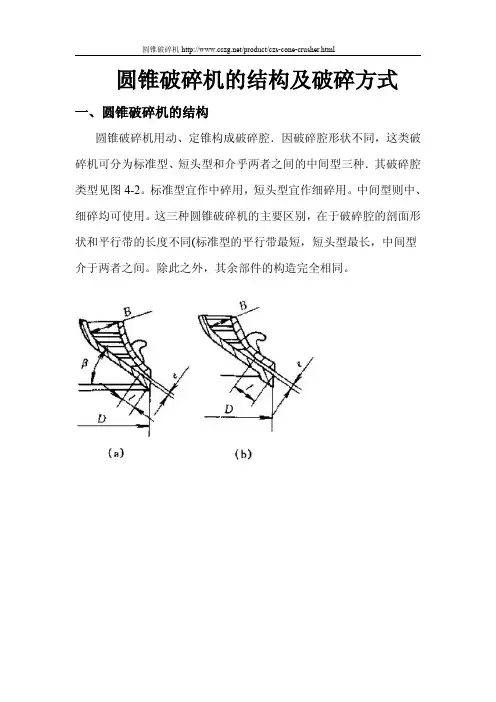

圆锥破碎机的工作原理是随动锥转动连续地进行破碎矿石，所以它比颚式破碎机生产率高而工作又比较平稳。根据破碎腔型式不同，圆锥班碎机可分为三种，即：标准型(中碎用)、中间型(中细碎用)和短头型(细碎用)，如图1-2所示。我国制造的中细碎圆锥破碎机用汉语拼音字母和动锥的底部直径表示型号，如PYB2200、PYZ2200~PYD2200，其中P——破碎机、Y——圆锥、B——标准型、Z——中间型、D——短头型、2200——动锥底部直径(毫米)。
图1-3所示的中细碎圆锥破碎机由下列主要部分组成：机架部分6；传动轴部分5；偏心轴套部分4；球面轴承部分3；动锥部分2；调整环部分1。图1-3中的机架6(见图1-4中的图号1)是整个破碎机的主体，所有部分都装在机架上，它被四个地脚螺栓固定在基础上。机架中心套筒2和传动轴套筒3与机架之间靠筋板相连接，中心套筒里压入直衬套(也叫直铜套)。直衬套原来用青铜材料制作，由于尼龙轴承有许多优点，所以，目前很多厂矿已改用尼龙直衬套代替直铜套，使用效果很好。但今后使用尼龙轴承是发展方向。为了防止直衬套上串，在直衬套的上口开两个缺口，装一压板将其压住。传动部分装在机架传动轴套内，它的前端小伞齿轮和偏心轴套上的大伞齿轮相啮合。其另一端借联轴节与电动机相连接。以前防止传动轴轴向串动是用两个顶丝将挡油圈固定在轴上的。由于它很不可靠，现在已改用两个锥套代替顶丝，使用效果比较好。
·圆锥破碎机传动轴的轴承，有滚动轴承也有滑动轴承。采用滚动轴承的破碎机，有时由于滚动轴承承受很大的冲击力而遭损坏，不得不停工修理而影响生产。而采用滑动轴承的圆锥破碎机，若传动轴和轴承制造质量合格和装配与润滑合理，其工作稳定可靠，使用效果良好，寿命也较长。特别是选矿厂可以自制配件，便于维修。偏心轴套部分是由铸铁的偏心轴套5、大伞齿轮6和锥衬套7组成。锥衬套原来用青铜或用巴比合金制作，现在有用尼龙锥衬套的。锥衬套压装在偏心轴套的锥形孔里并在其上部缺口处铸锌加固。

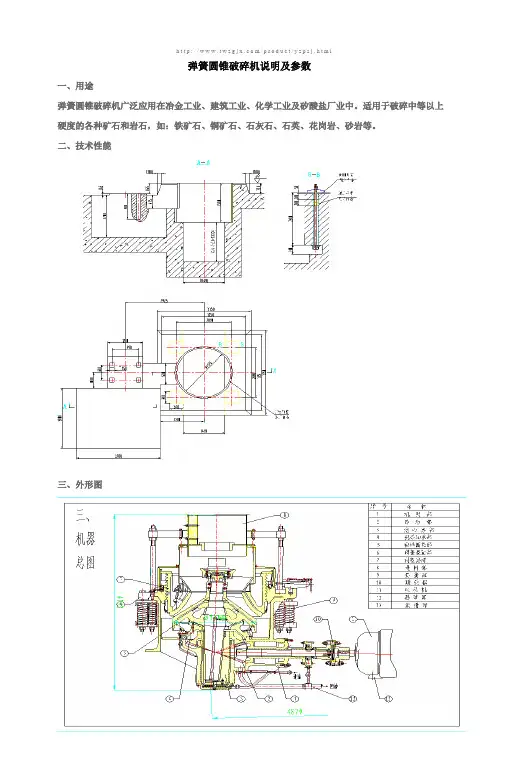

h t t p : / / w w w . t w z g j x . c o m / p r o d u c t / y z p s j . h t m l 弹簧圆锥破碎机说明及参数 一、用途 弹簧圆锥破碎机广泛应用在冶金工业、建筑工业、化学工业及矽酸盐厂业中。适用于破碎中等以上硬度的各种矿石和岩石，如：铁矿石、铜矿石、石灰石、石英、花岗岩、砂岩等。 二、技术性能 三、外形图
h t t p : / / w w w . t w z g j x . c o m / p r o d u c t / y z p s j . h t m l 四、机器的结构和组成 1、弹簧圆锥破碎机工作时，电动机通过弹性联轴器，传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥心线在偏心套的适动下做旋摆运动。使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到积压与冲击，而被破碎。 2、弹簧圆锥破碎机由机架、传动轴、偏心套、碗型轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性联轴器、润滑、电器等部分组成。 五、机器的试车 （一）空运转试验 1、弹簧圆锥破碎机启动前，要检查主要连接处紧固情况，用手转动该机至少使偏心套转动2-3圈，应灵活、无卡住现象，方可开车。 2、启动前，先开动油泵，直到各润滑点得到润滑油后，方可开动弹簧圆锥破碎机。 3、空运转试验连续运转不得少于2小时。 4、空运转试验应符合下列要求： （1）破碎圆锥绕其中心线自转的转数不得超过15r/min. （2）锥齿轮不得有周期性的噪音。 （3）给油压力应在0.08-0.15Mpa范围内。 （4）回油温度不得超过50°。 （5）试验后，拆卸时弹簧圆锥破碎机各摩擦部分不应发生贴铜、烧伤和磨损等现象。 5、假如破碎圆锥转数产生不良现象，应当立即停车，进行检查修正。同事检查给油量，然后重新试验。 6、锥齿轮如有周期性噪音，必须检查锥齿轮的正确性，并检查锥齿轮间隙。 （二）负荷试验 1、空运转试验合格后，方可进行负荷试验。 2、负荷试验应连续进行24~48小时。 3、负荷试验开始进行先加入少量的矿石，然后逐渐增加到满载。 4、负荷试验应符合下列要求。 六、机器的维护 1、弹簧圆锥破碎机工作时，应注意的事项。 （1）矿石必须给在分配盘的中间，不准将矿石直接给如破碎腔内，否则将使机器过载和衬板磨损不均匀。正确的给矿条件：矿石被分配盘均匀的分散在破碎腔内。给的矿石不能高于扎臼壁的水平面。（2）最大给矿块尺寸不得等于给矿口尺寸，否则将使产量降低和衬板发生不正常磨损，有时会卡住上部引起主轴上端折断等事故。 （3）不准负荷启动，负荷启动定会造成事故。
PYB弹簧圆锥破碎机介绍：本机利用料层破碎原理设计，具有过载液压清腔系统和制冷技术的润滑系统，保证了生产过程稳定和安全。配有液压推动缸和锁紧缸，来达到液压调整排放口。发明并采用了将调整套、轧臼壁、破碎锥躯体和破碎壁经过机加工后直接锥面联接，替代以往烦琐的浇注联接工艺。其弹簧保险系统是过载保护装置，可使金属异物通过破碎腔而不危害机器，采用干油或水两种密封形式，使石粉与润滑油隔离，保证可靠工作。适合于破碎中等及以上硬度的矿石和岩石，可广泛应用于冶金、建筑、公路、铁道等众多行业，是理想的二级破碎配套设备。 PYB弹簧圆锥破碎机性能特点：破碎强度大，连续性工作，效率高，呈立方体形状，动锥工作表面的磨损也较均匀，破碎较容易，动力消耗较低，维修方便，维修费用低，用干油或者水两种密封方式, 使灰尘杂质无法进入机体内，从而保证了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命，使得机器运转可靠。 PYB弹簧圆锥破碎机组成结构：主轴、轧臼壁、破碎壁、偏心轴套、调整套、主机架、弹簧、传动轴等级部分组成。 PYB弹簧圆锥破碎机主要用途：本系列破碎机，适用于破碎中等以上硬度的各种矿石和岩石。破碎腔型式由矿石用途决定，标准型运用于中碎；中型适用于中细碎；短头型适用于细碎。 PYB弹簧圆锥破碎机工作原理：工作时，电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动，从而使圆锥破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧白壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。 PYB弹簧圆锥破碎机产品优势：本产品具有结构可靠，生产效率高，调整方便，使用经济等特点。其弹簧保险系统是过载保护装置，可使金属异物通过破碎腔而不危害机器，采用干油或水两种密封形式，使石粉与润滑油隔离，保证可靠工作。破碎腔型式由矿石用途决定，标准型适用于中碎；中型适用于细碎；短头型适用于超细碎。 PYB弹簧圆锥破碎机技术参数： 型号Model 破碎锥底 直径 (mm) 最大进料 度 (kw) 排放口宽 度 (kw) 处理能力 (t/h) 电动机功 率 (kw) 主轴摆动 次数 (r/min) 重量 (t) 外形尺寸 (L×W×H) (mm) PYB900 900 115 12-50 50-90 55 333 11.2 2692×1640×2350 PYZ900 900 60 5-20 20-65 55 333 11.2 2692×1640×2350 PYD900 900 50 3-13 15-50 55 333 11.3 2692×1640×2350
破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多行业的破碎作业。常用的破碎机械有颚式破碎机、反击式破碎机、旋回破碎机、圆锥式破碎机、辊式破碎机、锤式破碎机和立轴冲击式破碎机等几种。 颚式破碎机 是利用两颚板对物料的挤压和弯曲作用，粗碎或中碎各种硬度物料的破碎机械。其破碎机构由固定颚板和可动颚板组成，当两颚板靠近时物料即被破碎，当两颚板离开时小于排料口的料块由底部排出。它的破碎动作是间歇进行的。这种破碎机因有结构简单、工作可靠和能破碎坚硬物料等优点而被广泛应用于选矿、建筑材料、硅酸盐和陶瓷等工业部门。 到二十20世纪80年代，每小时破碎800吨物料的大型颚式破碎机的给料粒度已达1800毫米左右。常用的颚式破碎机有双肘板的和单肘板的两种。前者在工作时动颚只作简单的圆弧摆动，故又称简单摆动颚式破碎机；后者在作圆弧摆动的同时还作上下运动，故又称复杂摆动颚式破碎机。 另外，为满足不同排料粒度的要求和补偿颚板的磨损，还增设了排料口调整装置，通常是在肘板座与后机架之间加放调整垫片或楔铁。但为了避免因更换断损零件而影响生产，也可采用液压装置来实现保险和调整。有的颚式破碎机还直接采用液压传动来驱动动颚板，以完成物料的破碎动作。这两类采用液压传动装置的颚式破碎机，常统称为液压颚式破碎机。 旋回式破碎机 是利用破碎锥在壳体内锥腔中的旋回运动，对物料产生挤压、劈裂和弯曲作用，粗碎各种硬度的矿石或岩石的大型破碎机械。装有破碎锥的主轴的上端支承在横粱中部的衬套内，其下端则置于轴套的偏心孔中。轴套转动时，破碎锥绕机器中心线作偏心旋回运动它的破碎动作是连续进行的，故工作效率高于颚式破碎机。到70年代初期，大型旋回破碎机每小时已能处理物料5000吨，最大给料直径可达2000毫米。 旋回破碎机用两种方式实现排料口的调整和过载保险：一是采用机械方式，其主轴上端有调整螺母，旋转调整螺帽，破碎锥即可下降或上升，使排料口随之变大或变小，超载时，靠切断传动皮带轮上的保险销以实现保险；第二种是采用液压方式的液压旋回破碎机，其主轴座落在液压缸内的柱塞上，改变柱塞下的液压油体积就可以改变破碎锥的上下位置，从而改变排料口的大小。超载时，主轴向下的压力增大，迫使柱塞下的液压油进入液压传动系统中的蓄能器，使破碎锥随之下降以增大排料口，排出随物料进入破碎腔的非破碎物(铁器、木块等)以实现保险。 圆锥式破碎机 的工作原理与旋回破碎机相同，但仅适用于中碎或细碎作业的破碎机械。中、细碎作业的排料粒度的均匀性一般比粗碎作业要求的高，因此，在破碎腔的下部须设置一段平行区，同时，还须加快破碎锥的旋回速度，以便物料在平行区内受到一次以上的挤压。 中细碎作业的破碎比较粗碎作业的大，故其破碎后的松散体积就有较大的增加。为防止破碎腔可能因此引起阻塞，在不增大排料口以保证所需的排料粒度的前提下，必须通过增大破碎锥下部的直径来增大总的排料截面。 圆锥破碎机的排料口较小，混入给料中的非破碎物更易导致事故，且因中、细碎作业对排料粒度要求严格，听说立式冲击式破碎机。必须在衬板磨损后及时调整排料口，因而圆锥破碎机的保险和调整装置较之粗碎作业更为必要。 西蒙式弹簧保险圆锥破碎机超载时，锥形壳体迫使弹簧压缩而使其自身升高，以便增大排料口，排出非破碎物。排料口的调整靠调整套来进行，转动固装着壳体的调整套即可借助其外圆上的螺纹来带动壳体上升或下降，以改变排料口的大小。液压圆锥破碎机的保险和调整方式与液压旋回破碎机的相同。
锤式破碎机作原理及类型 第一章锤式破碎机 第一节工作原理及类型 锤式破碎机的主要工作部件为带有锤子（又称锤头）的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用面粉碎。在转子下部，设有筛板，粉碎物料中小于筛孔尺寸的粒级通过筛板排出，大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨，最后通过筛板排出机外。 锤式破碎机类型很多，按结构特征可分类如下： 按转子数目，分为单转于锤式破碎机和双转子锤式破碎机； 按转子回转方向，分为可逆式（转子可朝两个方向旋转）和不可逆式两类； 按锤子排数，分为单排式（锤子安装在同一回转平面上）和多排式（锤子分布在几个回转平面上）； 按锤子在转子上的连接方式，分为固定锤式和活动锤式。固定锤式主要用于软质物料的细碎和粉磨。 第二节锤式破碎机的结构 一、单转子锤式破碎机 单转子锤式破碎机可分为可逆式和不可逆式两种类型。可逆式锤式破碎机的转子首先向某一方向旋转，对物料进行破碎。该方向的材板、筛板和锤子端部即受到磨损。磨损到一定程度后，使转子反方向旋转，此时破碎机利用锤子的另一端及另一方的衬板和筛板工作，从而连续工作的寿命几乎可提高一倍。单转子可逆式锤式破碎机结构示意见图1-1（b）。单转子不可逆锤式破碎机的转子只能向一个方向旋转。当锤子端部磨损到一定程度后，必须停车调换锤子的方向（转1800）或更换新的锤子。 单转子不可逆锤式破碎机结构示意见图1-1(a)。 图1-1 单转子锤式破碎机的示意图 （a）不可逆式；（b）可逆式 图1-2 所示为单转子、多排、不可逆式锤式破碎机。它由电动机1、联轴器2、轴承部3、主轴4、圆盘5、销轴6、轴套7、锤子8、飞轮9、进料口10、机壳11、衬板12和筛板13等零部件组成。机壳由上下两部分组成，分别用钢板焊成，各部分用螺栓连接成一体。衬板由高锰钢制成，衬板磨损后可以拆换。为了便于检修、调整和更换筛条，机壳的前后两面均开有检修孔。为了便于更换锤子，机壳的两侧壁也开有检修孔。 破碎机的主轴上安装有数排圆盘，在转子圆盘上有两排销孔，当锤子端部磨损后可以把销轴插在外圈孔内，从而调整锤子与筛条之间的间隙。锤子用销轴铰接在各排圆盘之间，为了防止圆盘和锤子的轴向窜动，在圆盘两端用压紧锤盘和销紧螺母固定。转子两端支承在滚动轴承上，轴承用螺栓固定在机壳上。
1、圆锥破碎机工作原理 圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。中鑫圆锥式破碎机在不可破异物通过破碎腔或因某种原因机器超载时，圆锥式破碎机弹簧保险系统实现保险，圆锥式破碎机排矿口增大。异物从圆锥破碎机破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥式破碎机机器恢复正常工作。破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。 2、圆锥式破碎机工作原理图 3、圆锥碎石机性能特点 1.破碎力大、效率高、处理量高、动作成本低、调整方便、实用经济 2.零件选材与结构设计合理，使用寿命长 3.破碎产品的粒度均匀，减少了循环负荷 4.密封采用润滑脂密封，避免了给水及排水系统堵塞 4、圆锥破碎机技术参数：
型 号 破碎头 底部直 径(mm) 最大进 料料度 (mm) 出料调 整范围 (mm) 破碎产 量(t/h) 电机 功率 (KW) 偏心轴 转速 (r/min) 重量 (t) 外形尺寸(mm) PYB600 600 75 12-25 40 30 356 5 2234×1370×1675 PYD600 600 40 2-13 12-23 30 356 5.5 2234×1370×1675 PYB900 900 115 15-50 50-90 55 333 11.2 2692×1640×2350 PYZ900 900 60 5-20 20-65 55 333 11.2 2692×1640×2350 PYD900 900 50 3-13 15-50 55 333 11.3 2692×1640×2350 5、圆锥破碎机结构组成
字体大小：大- 中- 小xgj929cn发表于09-10-27 21:10 阅读(481) 评论(0)分类： 弹簧圆锥破的结构与特点 上面左图为弹簧圆锥破碎机的示意图，右图为详细的结构图。我们从简化的示意图中可以很清晰的看到，弹簧圆锥破主要由上壳体、下壳体、内锥衬板（红色部分）、外锥衬板（红色部分）、锁紧弹簧、主轴、大小传动齿轮等构成。运行的时候电机带动小齿轮，小齿轮带动大齿轮，大齿轮带动主轴和动锥旋转，其运转的基本原理和前面第一节中描述的完全一致。 出料口大小的调整：弹簧圆锥破的上壳-1部件与上壳-2部件是罗纹连接的，通过旋转上壳-1部件可以调节其上下高度，也就间接的调整了外锥衬板和内锥衬板之间的间距。上壳-1部件的调整是用过一个专门的液压缸和棘轮机构完成的（也有用电机带一个小齿轮调节的方式）。注意：弹簧换锥破开口边的调节必须在停机的状态下完成。 过铁保护功能：弹簧圆锥破的上壳-2部件和下壳体之间是通过弹簧和螺栓连接的。螺栓被拧劲后弹簧受到压缩，这个压缩力使上壳-2部件和下壳体之间紧固起来。当过硬物料或者铁块进入破碎腔后，上壳与下壳间产生很大的涨开力，这个力可以将弹簧进一步压缩，从而使得上壳与下壳撑开，也就使得内外锥衬
板的间距变大，将硬物或者铁块排出。所以弹簧的功能就是保护圆锥破过载，因此称之为弹簧圆锥破碎机。 弹簧圆锥破碎机的应用：弹簧圆锥破一般被用作二破和三破，二破一般用标准型，三破用短头。具体参数可以参阅我们的产品说明书，此处不再赘述。 多缸液压圆锥破的结构与特点 多缸圆锥破的结构和弹簧圆锥破基本一致，唯一变化的就是把弹簧改为了液压缸。从技术角度来讲，这样的改动使得设备的维修、维护、更换耐磨件变得容易和轻松了很多，也让设备的运行更加的可靠和安全。但是，多缸取代弹簧并没有为圆锥破带来多大的功能改进。尤其在排料口的调整方式上仍然是罗纹调整，内外圆锥衬板的磨损依然需要人工补偿，也就是旋转上壳-1部件来调节。 因此，多缸液压圆锥破仅仅是弹簧圆锥破的一个改进型，从技术上不能算比弹簧圆锥先进一代。不论是弹簧圆锥破还是多缸液压圆锥破，都因该被归入第一代圆锥破的范畴。 第一代圆锥破的一个缺点是调整方式有些笨拙，主要是指内外锥开口的调整需要棘轮机构和单独的小液压机械旋转上壳体才能完成，不仅不方便而且调整不准确，调整时间较长。另一个缺点是更换耐磨件比较麻烦，需要把所有的弹簧都拆下来（液压缸方便了很多），同时需要把上壳总成旋下来再旋上去，操作时间较长，也比较麻烦。外挂的弹簧或者液压缸使得设备结构复杂，体积和重量较大。 但是，上述的缺点并不能掩盖圆锥破的优势，尤其是层压破碎耐磨件使用寿命长，生产成本低的巨大优势。因此，弹簧、多缸液压圆锥破的使用仍然十分广泛，具有相当大的市场。
各种破碎机工作原理、用途、组成 一、辊式破碎机 1工作原理 对辊式破碎机将破碎物料经给料口落入两辊子之间，进行挤压破碎，成品物料自然落下。遇有过硬或不可破碎物时，对辊式破碎机的辊子可凭液压缸或弹簧的作用自动退让，使辊子间隙增大，过硬或不可破碎物落下，从而保护机器不受损坏。相向转动的两辊子有一定的间隙，改变间隙，即可控制产品最大排料粒度。双辊破碎机是利用一对相向转动的圆辊，四辊破碎机则是利用两对相向转动的圆辊进行破碎作业。 齿辊式破碎机主要采用特殊耐磨齿辊高速旋转对物料进行劈裂破碎(传统齿辊破碎机采用低速挤压破碎)，形成了高生产率的机理。两辊表面都是带锯齿的辊式破碎机对物料主要起到劈碎和撕裂的作用，同时具有挤压研磨破碎的作用。破碎齿呈螺旋形布置，入料中的小颗粒很容易通过破碎辊之间的间隙排出，大块则利用齿的剪切和拉伸力来进行破碎，改善了传统破碎机中物料不受控制一律破碎的情况。 2组成 该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。 3用途 该设备主要是完成物料的大块破碎工作，适用于在水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料，更适用于大型煤矿或选煤厂原煤(含矸石)的破碎。 4影响辊皮磨损的因素 影响辊皮磨损的因素主要有:被破碎物料的硬度和粒度、辊皮的材质、辊子的规格尺寸和表面形状、给矿方式等。 (1)物料分布尽量均匀，以减少辊子表面出现的环状沟槽与辊皮磨损程度。 (2)在破碎机的运转中，尤其是粗碎过程中，要注意给矿块的大小，防止给矿块过大，造成破碎机产生剧烈的振动，从而严重磨损辊皮。 (3)选择耐磨性能好的辊皮，可减少辊皮的磨损程度，从而延长辊子的使用寿命; (4)给矿机的长度应该与辊子的长度保持一致，以保证沿着辊子长度而均匀给矿。另外，为了连续进行给矿，给矿机的速度应该比棍子的速度要快1-3倍。 (5)经常检查破碎产品的粒度，且应该在一定时间内将其中一个辊子沿轴向移动一次，移动距离大约等于给矿粒径的1/3即可。 此外，还要注意辊子的润滑，并需要在安全罩子上留有检查孔，方便观察辊皮的磨损情况。 5新型辊式破碎机 新型破碎机在技术上的进步主要是取消了原双辊破碎机的退让弹簧保险装置，将双破碎辊固定，破碎齿使用新的技术和材料来防止难碎硬物损坏破碎齿，从而可严格控制碎后产品中的过大颗粒。 双齿辊破碎机采用对转方式，破碎齿采用子弹头式，表面堆焊硬质合金，强度大，破碎效率高并且磨损后便于修复。 齿辊上的破碎板采用拼装式，破碎齿在韧性较好的铸基体上堆焊硬质合金，不但强度大，可破碎难碎硬物，而且破碎齿"宁弯不折"。当难碎硬物卡弯破碎齿，现场无需更换破碎板而可将破碎齿直接修复。在两侧壁上分别装有梳齿板，有两
弹簧圆锥破的结构设计分析 当前，中国运用最为广泛的圆锥破碎机主要有弹簧固定型圆锥破和液压稳妥圆锥破碎机两种类型，下面别离简介其构造特色。 1.弹簧固定型圆锥破为弹簧稳妥1750型圆锥破碎机，这是当前中国对坚固矿石进行中碎或细碎的一种典型设备。其构造和旋回破碎机大体一样，但其作业组织、调整设备、防尘设备及稳妥设备却有所不一样。 (1)作业组织。由带锰钢衬板的破碎锥17和固定锥构成。衬板和锥体之间浇注锌合金以保证其紧密结合。破碎锥17压装在主轴15上，其下部外表为球面形状并由球面轴承支承。主轴的下端插入偏疼轴套31的锥形孔内，在偏疼轴套的锥形孔内装有青铜或MC-6尼龙等资料制成的衬套。当电动机经过圆锥齿轮4、5股动偏疼轴套旋转时，由球面轴承支承着的主轴以及破碎锥则作旋摆运动，然后到达破碎矿石的意图。 (2)调整设备。圆锥破碎机的调整设备实际上即是固定锥的一部分，由调整环、支承环8、锁紧螺母18、推进液压缸9、锁紧液压缸和活塞19构成。支承环8安装在机架7的上面，并借助于破碎机周围的拉紧弹簧6与机架贴紧。支承环8和调整环的触摸面处均有锯齿形螺纹。支承环8上装有两对拨爪和一对推进液压缸。锁紧液压缸和活塞则装在支承环8的上部。锁紧螺母和调整环的触摸面处
也作成锯齿形螺纹。当破碎机正常作业时，锁紧液压缸内充满了压力油，使锁紧螺母、支承环和调整环触摸面的锯齿形螺纹呈斜面紧密贴合，到达锁紧的意图。当需调整排料口时，首先将锁紧液压缸卸载，使锯齿形螺纹放松，然后操作液压体系，发动推进液压缸，股动调整环作旋转运动，因为锯齿形螺纹的传动，使得固定锥上升或降低，然后到达调整排料口的意图。 (3)防尘设备。圆锥破碎机的防尘设备，由水槽1、排水槽2、挡圈3、环形圈4和挡环5等组成。水用水泵经进水管送入水槽1，再溢流到排水槽2，经排水管排出。因为环形圈4的阻挠效果，使尘埃不能进入机器内部而落入水槽1中被循环水流带走，然后起到维护机器传动部件之意图。 (4)稳妥设备。该系高效低耗弹簧固定型圆锥破https://www.doczj.com/doc/3c16910016.html,是运用装在机架周围的弹簧来作稳妥设备的。当破碎机过载时，支承在弹簧上面的支承环和调整环就被逼向上抬起而紧缩弹簧，然后排料口尺度增大，非破碎物即可排出，以后在弹簧力的效果下支承环和调整环主动复位，即可从头进行破碎。 明显，弹簧既是稳妥设备，一起在破碎时将发生必定的破碎力，所以，其张紧程度对破碎机的正常运转具有主要影响，因此在拧紧弹簧时，应留有适当的紧缩余量。 2.液压圆锥破碎机的构造上述弹簧圆锥破碎机
弹簧圆锥破碎机使用说明参考事 项 弹簧圆锥破碎机使用说明参考，包括结构、试车、维护、 故障等
目录?一、用途 ?二、结构和组成 ?三、试车 ?1、空运转试验 ?2、负荷试验 ?四、维护 ?五、操作规程 ?六、故障、原因及消除方法?七、附属工具 ?八、易损件
一、用途?弹簧圆锥破碎机广泛 应用在冶金工业、建 筑工业、化学工业及 矽酸盐厂业中。适用 于破碎中等以上硬度 的各种矿石和岩石， 如：铁矿石、铜矿石、 石灰石、石英、花岗 岩、砂岩等。
二、结构和组成 ?1、特沃重工弹簧圆锥破碎机工作时，电动机通过弹性联轴器，传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥心线在偏心套的适动下做旋摆运动。使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到积压与冲击，而被破碎。?2、弹簧圆锥破碎机由机架、传动轴、偏心套、碗型轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性联轴器、润滑、电器等部分组成。
?一、空运转试验 ?1、弹簧圆锥破碎机启动前，要检查主要连接处紧固情况，用手转动该机至少使偏心套转动2-3圈，应灵活、无卡住现象，方可开车。 ?2、启动前，先开动油泵，直到各润滑点得到润滑油后，方可开动弹簧圆锥破碎机。可参考https://www.doczj.com/doc/3c16910016.html,/product/yzpsj.html ?3、空运转试验连续运转不得少于2小时。 ?4、空运转试验应符合下列要求： ?（1）破碎圆锥绕其中心线自转的转数不得超过15r/min. ?（2）锥齿轮不得有周期性的噪音。 ?（3）给油压力应在0.08-0.15Mpa范围内。 ?（4）回油温度不得超过50°。 ?（5）试验后，拆卸时弹簧圆锥破碎机各摩擦部分不应发生贴铜、烧伤和磨损等现象。 ?5、假如破碎圆锥转数产生不良现象，应当立即停车，进行检查修正。同事检查给油量，然后重新试验。 ?6、锥齿轮如有周期性噪音，必须检查锥齿轮的正确性，并检查锥齿轮间隙。
圆锥破碎机工作原理及操作方法今天讨论破碎机里面圆锥式破碎机，圆锥式破碎机是破碎机：鄂式破碎机（鄂破）、反击式破碎机（反击破）、复合式破碎机（复合破）、对辊式破碎机（双辊破，对辊破）等中的一种。 在总结正确操作方法前，大家一起来了解一下圆锥式破碎机（圆锥破）的主要特点：（1）液压系统，该机具有用液压系统来调整破碎机排矿口的大小，液压系统可有效地保证设备的安全运转。在破碎腔中有异物时，液压系统可使动锥体自动下退，当异物排出后，该系统使下退的动锥体自动复位。重新保持原来的排矿口位置继续工作。 （2）破碎腔型，破碎腔型是指动锥与固定锥之问形成的几何空间。破碎腔的形状对整机的性能影响很大。破碎机腔型是破碎的主要技术指标。该机从粗碎到细碎设计了四种规格的腔型，它有六种可能的组合，这意味着它能最好地适用于用户特殊要求。 （3）密封可靠：采用T型U型式防尘密封装置，取代了以往使用的水式密封，使灰尘杂质无法进人机体内，从而保证了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命，使得机器运转可靠. （4）更换方便：以往破碎机更换破碎壁非常慢,圆锥式破碎机新结构更换破碎壁非常快。因为上破碎壁上装有卡梢，用螺栓顶起就把破碎壁固定.下破碎壁固定是用液压螺母紧固.上、下破碎壁背面不需要加任何填充材料，所以更换快速方面，减少了工人劳动强度。 液压圆锥破碎机分为单缸与多缸等型式。 圆锥破碎机有四种腔型。即特粗型、粗型、中型、细型。圆锥破碎机分标准型，短头型：粗碎用圆锥（旋回）破碎机； 标准型用于中碎的叫标准圆锥破碎机；短头型一般用于细碎机叫短头圆锥破碎机；居
于上述两者之间的叫中型圆锥破碎机。 中碎和细碎机的结构基本相同，只是标准型的给矿口大，平行区短；短头型给矿口小，平行区短；中行则居中。 选用的原则是看入料粒度及排料粒大小决定，入料度大，产品粒度粗，选特粗型或粗型，反之则用中型和细型。在计算入料粒度时，是用开边最大进料口尺寸乘以0.85作为选择入料的尺寸依据，而产品的平均尺寸是最大入料除以破碎比。破碎机标准型多用于开路循环，短头型则多闭路循环。 注意：区别是破碎腔的断面形状不同，因此，给矿粒度和排矿粒度也不同。 在选择衬板时，用户一般必须考虑三个因素：产量，功耗，衬板的耐磨性 一般应按下列原则进行：最大给料尺寸；粒度的变化， 料粒度的分布；物料的硬度；物料的耐磨性。 衬板越长功耗越高，硬物料选短衬板，软物料选长衬板，在物料的分布上，细物料选短衬板，粗物料选长衬板。进料粒度的分布上，一般来说，小于闭口边排料口的物料不能超过10%，如果超过10%，则功耗上升，产品粒度则变成片状。粘性物料的含水份量的增加都能影响物料的通过量，就物料的水份来说，一般不超过5%。在功率的使用上：标准圆锥破碎机应达到75%~80%，短头圆锥破碎机应达到80%~85%。 一、作用与工作原理 1、可动圆锥与不动锥体之间的工作面来进行破矿的。 2、圆锥破碎机工作时，电动机通过水平轴和一对伞形
各种破碎机工作原理、用途、组成
各种破碎机工作原理、用途、组成 一、辊式破碎机 1工作原理 对辊式破碎机将破碎物料经给料口落入两辊子之间，进行挤压破碎，成品物料自然落下。遇有过硬或不可破碎物时，对辊式破碎机的辊子可凭液压缸或弹簧的作用自动退让，使辊子间隙增大，过硬或不可破碎物落下，从而保护机器不受损坏。相向转动的两辊子有一定的间隙，改变间隙，即可控制产品最大排料粒度。双辊破碎机是利用一对相向转动的圆辊，四辊破碎机则是利用两对相向转动的圆辊进行破碎作业。 齿辊式破碎机主要采用特殊耐磨齿辊高速旋转对物料进行劈裂破碎(传统齿辊破碎机采用低速挤压破碎)，形成了高生产率的机理。两辊表面都是带锯齿的辊式破碎机对物料主要起到劈碎和撕裂的作用，同时具有挤压研磨破碎的作用。 破碎齿呈螺旋形布置，入料中的小颗粒很容易通过破碎辊之间的间隙排出，大块则利用齿的剪切和拉伸力来进行破碎，改善了传统破碎机中物料不受控制一律破碎的情况。 2组成 该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。 3用途 该设备主要是完成物料的大块破碎工作，适用于在水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料，更适用于大型煤矿或选煤厂原煤(含矸石)的破碎。 4影响辊皮磨损的因素 影响辊皮磨损的因素主要有:被破碎物料的硬度和粒度、辊皮的材质、辊子的规格尺寸和表面形状、给矿方式等。 (1)物料分布尽量均匀，以减少辊子表面出现的环状沟槽与辊皮磨损程度。 (2)在破碎机的运转中，尤其是粗碎过程中，要注意给矿块的大小，防止给矿块过大，造成破碎机产生剧烈的振动，从而严重磨损辊皮。 (3)选择耐磨性能好的辊皮，可减少辊皮的磨损程度，从而延长辊子的使用寿命;
1、圆锥破碎机介绍： 圆锥破碎机广泛用于矿山行业、冶金行业、建筑行业、筑路行业、化学行业及硅酸盐行业，适用于破碎坚硬与中硬矿石及岩石，如铁矿石、石灰石、铜矿石、石英、花岗岩、砂岩等。 2、圆锥破碎机结构： 圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成. 3、圆锥破碎机产品
4、圆锥破碎机工作原理： 圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。 圆锥破碎机在不可破异物通过破碎腔或因某种原因机器超载时，圆锥破碎机弹簧保险系统实现保险，圆锥破碎机排矿口增大。异物从圆锥破碎机破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥破碎机机器恢复正常工作。破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。
5、长城重工圆锥破碎机技术参数
P Y B 2200 2200 300 30-60 59-100 280-26 220 80 4622×3302×44 70 P Y Z 230 10-30 200-58 80 4622×3302×44 70 P Y D 100 5-15 120-34 81.4 4622×3302×44 70 6、液压圆锥破碎机 SMH系列液压圆锥破碎机简介： SMH 系列液压圆锥破碎机是经过吸收了当今世界先进破碎技术研制出的具有先进水平的圆锥破碎机，广泛应用于冶金、建筑、水电、交通、化工、建材工业中，适合破碎坚硬、中等硬度以上的各种矿石和岩石。SMH 系列液压圆锥破碎机是高性能圆锥破碎机，在设计中将转速、冲程以及破碎腔型进行了优化组合，使其实现了粒间层压破碎，显著提高了产量，产品形状也大为改善。
设备外形尺寸和图片Overall dinension and picture of equipment 振动给料机： GZD系列振动给料机，是专为破碎筛分中粗破碎机前均匀输送大块物料而设计的新型振动给料机。该振动给料机采用双偏心轴激振器的结构特点，保证设备能承受大块物料下落的冲击，给料能力大。在生产流程中可以把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去，从而防止受料装置因进料不均而产生死机的现象，延长了设备使用寿命。振动给料机可分为钢板结构和篦条结构，钢板结构的给料机多用于砂石料生产线，将物料全部均匀地送入破碎设备；篦条结构的给料机可对物料进行粗筛分，使系统在配制上更经济合理，在破碎筛分中已作为必不可少的设备。因而振动喂料机广泛应用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。该系列振动喂料机振动平稳、工作可靠、噪声低、耗能小、、无冲料现象、寿命长、维护保养方便、重量轻、体积小、设备调节安装方便、综合性能好，当采用封闭式结构机身时可防止粉尘污染。 （1）、工作原理：GZD系列振动给料机是由给料槽体、激振器、弹簧支座、传动装置等组成。槽体振动给料的振动源是激振器，激振器是由两根偏心轴（主、被动）和齿轮副组成，由电动机通过三角带驱动主动轴，再由主动轴上齿轮啮合被动轴转动，主、被动轴同时反向旋转，使槽体振动，使物料连续不断流动，达到输送物料的目的。GZD系列振动给料机结构简单，喂料均匀，连续性能好，激振力可调；随时改变和控制流量，操作方便；偏心块为激振源，噪音低，耗电少，调节性能好，无冲料现象；若采用封闭式机身可防止粉尘污染振动平稳、工作可靠、寿命长；可以调节激振力，可随时改变和控制流量，调节方便稳定；振动电机为激振源，噪声低、耗电小、调节性能好，无冲料现象。振动给料机结构简单、运行可靠、调节安装方便、重量轻、体积小、维护保养方便，当采用封闭式结构机身时可防止粉尘污染。 (2)、性能特点： GZD系列振动喂料机结构简单，操作方便，不需润化，耗电量小；可以均匀地调节给矿量；因此已得到广泛应用。一般用于松散物料。根据设备性能要求，配置设计时应尽量减少物料对槽体的压力，仓料的有效排口不得大于槽宽的四分之一，物料的流动速度控制在6-18m/min.对给料量较大的物料，料仓底部排料处应设置足够高度的拦矿板；为不影响给料机的性能，拦矿板不得固定在槽体上。为使料仓能顺利排出，料仓后壁倾角最好设计为55-65度。 (3)技术参数：
工作行为规范系列 圆锥式破碎机的正确安装调试以注意事项 （标准、完整、实用、可修改）
编号：FS-QG-42729圆锥式破碎机的正确安装调试以注 意事项 Correct installation and commissioning of cone crusher with attention 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 圆锥式破碎机的正确安装调试以及注意事项 ‘九层之台，起于累土’，同样的道理，想要圆锥式破碎机更长久、高效运行，需要对圆锥式破碎机正确的安装调试，这是使用圆锥式破碎机之前是基本的，也是必须做到的，那么如何正确安装调试圆锥式破碎机呢，下面环球破碎机网就列出圆锥式破碎机安装调试的步骤和注意事项: 圆锥式破碎机安装时首先将机架安装在基础上，并校准水平度，接着安装传动轴。将偏心轴套从机架上部装入机架套筒中，并校准圆锥齿轮的间隙。然后安装球面轴承支座以及润滑系统和水封系统，并将装配好的主轴和可动圆锥插入，接着安装支承环、调整环和弹簧，最后安装给料装置。 装好后，进行7-8小时空载试验。如无毛病，再进行12-
16小时有载试验，此时，排油管排出的油沮不应超过50-60℃。 圆锥式破碎机启动以前，首先检查破碎腔内有无矿石或其他物体卡住;检查排矿口的宽度是否合适;检查弹簧保险装置是否正常;检查油箱中的油量、油温(冬季不低于20℃)情况;并向水封防尘装置给水，再检查其排水情况，等等。作了上述检查，并确信检查的正确后，可按下列程序开动圆锥式破碎机。 开动油泵检查油压，油压一般应在0.8-1.5(公斤)厘米2，注意油压切勿过高，以免发生事故，如，我国某铁矿的碎矿车间，由于圆锥式破碎机油泵的压力超过3(公斤)厘米2，结果导致中碎圆锥式破碎机的重大设备事故。另外，冷却器中的水压应比油压低0.5(公斤)厘米2，以免水掺入油中。 油泵正常运转3-5分钟后，再启动圆锥式破碎机。等圆锥式破碎机空转1-2分钟，一切正常后，然后开动给料机进行碎矿工作。 给入圆锥式破碎机中的矿石，应该从分料盘上均匀地给入破碎腔，否则将引起机器的过负荷，并使可动圆锥和固定圆锥的衬板过早磨损，而且降低设备的生产能力，并产生不
弹簧圆锥破碎机使用指南 一、用途 弹簧圆锥破碎机广泛应用在冶金工业、建筑工业、化学工业及矽酸盐厂业中。适用于破碎中等以上硬度的各种矿石和岩石，如：铁矿石、铜矿石、石灰石、石英、花岗岩、砂岩等。 二、技术性能 型号 最大 进 料粒 度 (mm) 出料口 可 调整范 围 (mm) 处理 能力 (t/h) 电机 功率 (kw) 重 量 (t) 外形尺寸(mm) PYB600 65 12-25 20-40 30 5 2234×1370×1675 PYD600 35 3-13 12-23 30 5.5 2234×1370×1675 PYB900 115 15-50 50-90 55 11.2 2692×1640×2350 PYZ900 60 5-20 20-65 55 11.2 2692×1640×2350 PYD900 45 3-13 15-50 55 11.3 2692×1640×2350 PYB1200 145 20-50 110-168 110 24.7 2790×1878×2844 PYZ1200 100 8-25 42-135 110 25 2790×1878×2844 PYD1200 50 3-15 18-105 110 25.6 2790×1878×2844 PYB1750 215 25-60 280-480 160 50.3 3910×2894×3809 PYZ1750 185 10-30 115-320 160 50.3 3910×2894×3809
PYD1750 85 5-15 75-230 160 50.4 3910×2894×3809 PYB2200 300 30-60 490-800 260/280 80 4622×3302×4470 PYZ2200 230 10-30 200-580 260/280 80 4622×3302×4470 PYD2200 100 5-15 120-340 260/280 81.4 4622×3302×4470 三、外形图 四、机器的结构和组成 1、弹簧圆锥破碎机工作时，电动机通过弹性联轴器，传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥心线在偏心套的适动下做旋摆运动。使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到积压与冲击，而被破碎。 2、弹簧圆锥破碎机由机架、传动轴、偏心套、碗型轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性联轴器、润滑、电器等部分组成。
国产弹簧式圆锥破碎机的组成机构及工作原理 时间:2011-09-16 14:13 作者:布衣点击:次 弹簧式中细碎碎圆锥破碎机的构造和工作原理如图1-1所示，破碎机马达1的动力由传动轴2、伞齿轮(圆锥齿轮)3带动偏心轴套4而旋转。主轴5自由地插在偏心轴套的锥形孔里，动锥6固装在主轴上并支持在球面轴承8上。随着偏心轴套的旋转，动锥6的中心线OO1以O为顶点绕破碎机中心线OO2作锥面运动。这样，当动锥中心线OO1转到图示位置时，动锥靠近定锥了，则矿石处于被挤压和破碎过程，而动锥另一面离开定锥，此时被挤碎了的矿石靠自重从两锥体底部排出。
圆锥破碎机的工作原理是随动锥转动连续地进行破碎矿石，所以它比颚式破碎机生产率高而工作又比较平稳。根据破碎腔型式不同，圆锥班碎机可分为三种，即：标准型(中碎用)、中间型(中细碎用)和短头型(细碎用)，如图1-2所示。我国制造的中细碎圆锥破碎机用汉语拼音字母和动锥的底部直径表示型号，如PYB2200、PYZ2200~PYD2200，其中P——破碎机、Y——圆锥、B——标准型、Z——中间型、D——短头型、2200——动锥底部直径(毫米)。 图1-3所示的中细碎圆锥破碎机由下列主要部分组成：机架部分6；传动轴部分5；偏心轴套部分4；球面轴承部分3；动锥部分2；调整环部分1。图1-3中的机架6(见图1-4中的图号1)是整个破碎机的主体，所有部分都装在机架上，它被四个地脚螺栓固定在基础上。机架中心套筒2和传动轴套筒3与机架之间靠筋板相连接，中心套筒里压入直衬套(也叫直铜套)。直衬套原来用青铜材料制作，由于尼龙轴承有许多优点，所以，目前很多厂矿已改用尼龙直衬套代替直铜套，使用效果很好。但今后使用尼龙轴承是发展方向。为了防止直衬套上串，在直衬套的上口开两个缺口，装一压板将其压住。传动部分装在机架传动轴套内，它的前端小伞齿轮和偏心轴套上的大伞齿轮相啮合。其另一端借联轴节与电动机相连接。以前防止传动轴轴向串动是用两个顶丝将挡油圈固定在轴上的。由于它很不可靠，现在已改用两个锥套代替顶丝，使用效果比较好。 ·圆锥破碎机传动轴的轴承，有滚动轴承也有滑动轴承。采用滚动轴承的破碎机，有时由于滚动轴承承受很大的冲击力而遭损坏，不得不停工修理而影响生产。而采用滑动轴承的圆锥破碎机，若传动轴和轴承制造质量合格和装配与润滑合理，其工作稳定可靠，使用效果良好，寿命也较长。特别是选矿厂可以自制配件，便于维修。偏心轴套部分是由铸铁的偏心轴套5、大伞齿轮6和锥衬套7组成。锥衬套原来用青铜或用巴比合金制作，现在有用尼龙锥衬套的。锥衬套压装在偏心轴套的锥形孔里并在其上部缺口处铸锌加固。
圆锥破碎机按照使用范围，分为粗碎、中碎和细碎3种。粗碎圆锥破碎机又叫旋回破 碎机。中碎和细碎圆锥破碎机又称菌形圆锥破碎机。 （一）旋回破碎机 按照排矿方式的不同，旋回破碎机又分为侧面排矿和中心排矿2种。前者因易阻塞而不再生产，目前生产的均是中心排矿式旋回破碎机。 A 中心排矿式旋回破碎机 这种破碎机的构造（见图3.3．I），主要是由工作机构、传动机构、调整装置、保险装置和润滑系统等部分组成。 图3-3-1 中心排矿式900/150旋回破碎机 l-锥形压食；2-锥形鳜帽：3-lj!形键：4-衬套；5-锥形衬套；6-支承环：7—镁紧板；8一螺帽； 9一横梁；io-Bl定圆锥；11. 33一衬扳；12-挡油环：13-I卜推圆盘；14-下机架； J5-大圆锥齿轮；16-护饭；17-小圆锥齿轮；18-三角皮带轮；19-弹性联轴节； 20-传动轴；21-机架下盖；22—偏心轴套；23-衬套；24-巾心套筒；25-筋板； 26-护板；27-压盖；28—30-密封套环；3J-生轴；32-可动圆锥
3.3 圆锥破碎机 旋回破碎机的工作机构是由可动圆锥32（即破碎 锥）和固定圆锥10（即中部机架）构成。矿石就是在可动锥和固定锥形成的空间（即破碎腔）里被破碎的。固定锥的工作表面镶有锰钢衬板II，衬板与中部机架之间必须采用锌合金（或水泥）浇铸。可动锥为一个正立的截头锥体，外表面装有锰钢衬板33，为使衬板与锥体紧密结合，两者之间必须浇铸锌合金，衬板上端需用螺帽8 压紧。为了防止螺帽松动，还在螺帽上装有锁紧板7。可动锥装在主轴31（竖轴）上面。主轴·般采用45—50 号钢，大型破碎机可用合金钢（24CrMoV和35SiMn2MoV 等材料）制作。主轴的上端部通过锥形螺帽2（开口螺 母）、锥形压套I、衬套4和支承环6等装置(见图3-3'-2)悬挂在横梁9当中，主轴和可动锥的整个重量由横梁中的锥形轴承来支承。衬套4'F端与锥形衬套5的图3-3．．2排矿几的调整装置 l-锥形匪套；2-锥形螺帽；3-11l彤铤；4-衬套：5-锥形衬套：6一支承环 内表面都是圆锥面，故能保证衬套沿支承环与锥形衬套滚动，满足了主轴运动的要求。主轴的下端插入偏心轴套22的偏心孔中，该孔的中心线与旋回破碎机的轴线略成偏心。偏心轴套的内外衷面都要浇铸（或熔焊）一层巴氏合金，但是外表面只浇铸3/4的巴氏合金。 为使巴氏合金牢固地附着在偏心轴套上面，可在轴套的内壁上设置环形的燕尾槽。当 偏心轴套旋转时，可动锥的主轴就以横梁上的固定悬挂点为锥顶作圆锥面运动，从而破碎矿石。为了防止已破碎的矿石排出时灰尘落人偏心轴套内部，在可动锥底部还装有防尘装置。 传动机构的作用是传递动力，即把电动机的旋转运动，经过减速装置转化为动锥的旋 摆运动。当电动机转动时，通过三角皮带轮18、联轴节19和小圆锥齿轮17，带动固定在偏心轴套22上的大圆锥齿轮15旋转，从而使可动锥做旋摆运动。另外，在大圆锥齿轮与中心套筒24之间，还装有三片止推圆盘13。 在可动锥衬板磨损以后，为了保证破碎产品粒度，需要恢复原来的排矿口宽度，恢复 的办法是利用主轴上端的锥形螺帽进行调整。调整排矿口宽度时，首先取下轴帽，再用桥式起重机将主轴（连同可动锥）稍微向上抬起，然后把主轴上的锥形螺帽2顺转或反转（图3-3.2），使得主轴和可动锥上升或下降，排矿口则减小．或增大，然后测量排矿口宽度。如果尚未达到要求的宽度，，再将可动锥提起，并按上述方法继续进行调整，亩至达到所要求的排矿口宽度为止。如呆锥形螺帽调到主轴螺纹的端部，而排矿口宽度仍不能满足要求时，则必须更换可动4锥或固定锥的衬板。这种调整装置使用很不方便，调整时必须停车。 罔3-3-3皮带轮的保险轴销示意图旋回破碎机的保险装置，一般采用装在皮带轮上的削l—保险轴销；2一衬套；卜开口销子；弱断面的轴销来实现（见图3-3-3）。该轴销削弱断面的尺4-=角皮带轮；5一轮毂寸，通常是按照电动机负荷的两倍考虑计算的。如果旋回
