轻型木结构建筑技术在住宅开发中的应用
2009-11-11 17:27:31 作者：来源：互联网浏览次数：100 文字大小：【大】【中】【小】
在北美，现每年大约动工兴建两百万幢住宅，而约有95%的独户住宅是轻型木结构建筑，双户住宅、排屋和三层公寓则有90%以上都采用木结构建筑体系。轻型木结构建筑具一系列优越的特性，使生活在北美地区的居民享有世界上最高标准的住房。此建筑技术已经被成功地引进到其他一些国家，如日本和英国等。
随着我国人民生活水平的提高，轻型木结构建筑也进入了中国市场，越来越多的房产开发商、设计公司、施工单位及普通消费者对木结构建筑产生了浓厚的兴趣。凭籍绿色环保、设计灵活、具有竞争力的造价等优势，轻型木结构建筑技术在我国已经渡过了最初市场发展的引入期，呈现了快速成长的趋势。
一、轻型木结构建筑的概念
轻型木结构建筑主要是由木构架墙、木楼盖和木屋盖系统构成的结构体系，该结构体系是由各种木产品建造而成的，承担并传递作用于结构上的各类荷载。这些木产品主要包括那些用来建造结构框架的规格材（实心木）或工程木产品（再造木），以及用于覆盖在框架上作为覆面板之用的板材，如针叶木胶合板和定向木片板等。
轻型木结构建筑有平台式和连续墙骨柱式两种基本结构形式。平台式轻型木结构由于结构简单和容易建造而被广泛使用，其主要优点是楼盖和墙体分开建造，因此已经建造好的楼盖可以作为上部墙体施工的工作平台。通常墙体中的木构架可以在工作平台上拼装，然后人工抬起就位。轻型木结构建筑中的结构构件也可以在工厂加工，如组成屋盖框架的桁架及墙体。通过工厂将木材料切割组装，然后整体运往工地现场安装，这样既可以节约时间，又有助于提高建造质量。
二、木结构建筑的特点
1、明显的能源优势
建筑物的能源效益是由该建筑物的结构体系和材料的保温性能决定的。轻型木结构建筑的墙体和屋架体系由木质规格材、木基结构覆面板和保温棉所组成。据有关资料报导，在同样厚度的条件下，木材的隔热值比标准的混凝土高16倍，比钢材高400倍，比铝材高1600倍。按照标准的建筑方法，采用相同的隔热措施，木框架住房的隔热效果比砖墙住房高三倍。所以，木框架住房的取暖费用较低，具有冬暖夏凉的优点。轻型木结构建筑的这种性能能鼓励人们充分利用住房内的空间，因为整个住房内的温度是均匀的。
此外，利用墙体空隙敷设管道，这可使中央采暖系统或空调系统的安装效率较高而费用较低，同时还不影响建筑的美观。
木结构建筑较高的隔热效率，关键在于其围护墙体结构，从里到外由六层组成：（1）墙板内衬；
（2）防潮层，通常为聚乙烯薄膜；
（3）一层非可燃性的隔热材料，通常是填充在墙龙骨间的玻璃纤维棉，并根据气候条件和有关建筑标准采用适当的厚度和密度。该隔热材料也敷设在屋顶屋架间隙和楼板隔栅间。
（4）外墙结构基木板；
（5）有通气功能的建筑用防潮纸；
（6）外墙覆层。
除了建筑的隔热特性外，防潮层还主要确保在厨房和卫生间形成的水分不会透过空心墙，引起看不见的冷凝。此结构有助于减少热量的损失。另外，防潮层防水而不防水蒸汽外排，它在所选定的外墙下充当避风挡雨的屏障，同时允许室内的水蒸汽逸出室外。
轻型木结构建筑能在长期处于寒冷气温下的北美和处在热带地区的澳大利亚、南非等国得到广泛应用，足以证实轻型木结构建筑技术能够充分节约能源。
2、突出的环保特性
1999年英国建筑研究机构ERP进行了一次建筑材料环境综合影响的调研，并首次运用非常复杂的生命周期分析法对建筑材料进行研究，评估了产品各阶段的环境效应，包括资源的获取、产品的制造、建筑物的施工、维护及使用后的拆除等。调研报告认为，在考虑了各方面因素的情况下，选择木结构对环境最有利。该调研报告还比较了木结构框架房屋、金属框架房屋和混凝土房屋对环境的影响：就能源损耗、全球暖化潜能及空气毒性、水毒性这几项“建筑绿色环保”监测指标而言，木结构框架房均远低于金属框架房屋及混凝土房屋。
3、坚固的结构强度
木框架结构在各种极端的负荷条件下，均表现出相对的稳定性和结构的完整性。木材与别的材料相比，有较强的韧性，加上面板结构体系，使其对冲击荷载及周期性疲劳破坏有很强的抵抗力。同时其又具有自重轻的特点，因此具有极强的抗震性。在建造过程中加上地锚拴和抗风锚件，木框架更有较强的抗风能力。因此木框架房屋也特别适合我国多地震和易受台风袭击的区域。在日本神户大地震中，轻型木结构的房屋完好无损，而旁边的传统结构建筑则破坏严重（如下图）。
4、较好的防火性能
“就生命危险而言，住在木框架建筑物中并不大于任何其它结构类型。”这是英国政府建筑研究机构作出的结论（英国实行的建筑标准可能是世界上最为严格的）。木结构体系的耐火能力比人们通常想象的要强得多。轻型木结构建筑中石膏板对木结构的覆盖，以及重木结构大构件遇火形成的碳化层，均可以保护木构件，并保持结构的强度和完整性。在建造轻型木结构建筑时，在木框架的所有密封空间使用木制阻塞物进行阻火，可防止火势在墙体、地板和屋顶空隙内的蔓延。按照我国木结构设计规范建造的木结构房屋，也完全能够满足防火的要求。
5、优越的耐久性能
精心设计和建造的现代木结构建筑，能够经受各种诸如真菌和虫类等对木材侵蚀的考验。木材只要先进行防腐处理，就可在极端恶劣的条件下使用。只要设计和建造得当，在多雨、潮湿以及白蚁多发地段，木结构房子也能经历数代而状态完好。在北美国家年代最久的现代木结构建筑可以追溯到18世纪。
三、轻型木结构建筑的施工要点
1、门窗的防水处理
木结构建筑的门窗防水，往往是施工成败的关键，其做法与传统的房屋有所不同，在木结构房屋中，我们一般优先选用带有安装翼的门窗，这样在施工中防水的节点处理会更容易一些，而且效果会更佳。
2、屋盖内的通风
屋盖结构易受到雨水和冷凝水的侵害，但可通过屋面结构的防水构造来保证其不受雨水的影响。为了防止冷凝水对屋盖结构的危害，在屋盖中要设置通风口，让屋盖中的空气保持流通，使屋架空间中的潮湿空气能随着空气的流动，排出屋架，以防止空气中的水蒸汽聚集在屋架空间内。
3、与基础接触的木构件
凡是与混凝土或砌体基础直接接触的木构件，都必须采用天然耐腐木材或经过加压防腐处理的木材。
4、墙体系统
良好的墙体系统对整个墙体的防水防潮起着关键性的作用。我国沿海地区是经济相对发达的地区，木结构建筑项目相对集中在这些区域。这些地区受海洋性气候的影响，潮湿而且时常要经受强风、大风的侵袭，因此在该地区建设轻型木结构建筑时，要在以上提到的六层墙体围护结构基础上，在防潮建筑纸与外墙覆层之间再增加一个空腔（也称等压防水层）。因为等压防水层空腔内的气压和建筑物外部的气压相等，所以雨水不会因风压差的作用向墙内渗透。同时，少量透过外墙饰面的雨水在重力的作用下，也能沿着腔体流出建筑物外。
四、轻型木结构建筑技术在我国的发展现状
轻型木结构建筑技术自上世纪90年代引进中国至今，在武汉、北京、上海、苏州、南京等地已有近千栋木结构别墅住宅完工，越来越多的开发商和消费者也体会到了木结构体系建筑带来的益处。北京西山美墅馆、上海松江丽斯花苑等木结构别墅已成为当地炙手可热的楼盘，上海浦东“金桥碧云”、西郊宾馆和东郊宾馆等采用轻型木结构技术建造的一批别墅也有着极好的出租率，获得了海外高管的青睐。我们金桥公司是国内最早引进加拿大木结构别墅建筑技术的公司之一，笔者参加了“金桥碧云”别墅全过程的开发建设，并通过100余幢木结构别墅的建造积累了一定的经验，同时作为一个房地产开发的从业人员，对于国内的轻型木结构项目也进行了深入的调研。在“金桥碧云”别墅项目中，既有轻型木结构体系的别墅，也有传统的砖混结构的别墅，将两种结构体系作比较，以下数据具很强的说服力。
“金桥碧云”木结构别墅与砖混结构别墅施工周期比较表
比较项目轻型木结构别墅正常情况下的砖混结构别墅
挖方和基脚1周（05.12.06至05.12.13）1周
地基、排水和回填土1周（05.12.14至05.12.21）1周
上部结构（包括屋顶、泛水）2周（05.12.22至06.01.07）6周
管道工程、采暖及电气设备1周1周
春节期间停止施工
室外装饰4周（06.02.07至06.03.07）4周
保温层、空气及蒸汽屏障1周（06.02.22至06.03.01）1周
门窗（包括窗台板等）2周（06.03.03至06.03.17）2周
室内装饰2周（06.03.18至06.04.02）4周
油漆、橱柜和设备2周（06.04.03至06.04.16）2周
施工周期112天154天
两种结构别墅竣工后得房率对照表
碧云别墅项目
轻型木结构别墅砖混结构别墅
建筑面积使用面积有效面积率建筑面积使用面积有效面积率
SP-A 292.41 269.26 0.92 296.54 252.47 0.85
SP-C 314.7 280.08 0.89 319.4 268.29 0.84
SP-E 324.8 283.23 0.9 329.33 279.93 0.85
B-A 442.08 393.45 0.89 449.29 377.4 0.84
B-B 408.66 362.05 0.89 414.07 350.83 0.85
木结构与砖混结构别墅造价对比表（人民币/幢）
（以350m2/幢别墅统计）
序号主要分项工程名称木结构砖混结构
1 基础工程10万元10万元
2 结构28万元20万元
3 门窗相同相同
4 屋面相同相同
5 安装工程相同相同
6 空调工程相同配置效果佳相同
7 外立面装修略高略低
8 内装修相同相同
9 家电设备相同相同
10 保温材料2.5万元6万元
总价135万元130万元
从以上数据可以看出，轻型木结构别墅与专混结构别墅相比，施工周期明显较短，竣工后的实际使用面积却增加了5%～7%，这是因为木结构的墙体（包括内外墙）比砖混结构要薄。从目前情况来看，轻型木结构材料的成本要比砖混结构略高，但随着轻型木结构建筑在国内的逐步推广，木结构材料的采购价格也在逐年下降，相信不久以
后两种不同结构的别墅建造成本可基本持平。
五、总结
尽管轻型木结构技术所涉及的主要是低密度建筑，但因其所具有的节约能源和环境保护（因为树木可以再生和循环利用）等性能特点，符合以人为本的原则，也顺应了建设环境友好型社会和资源节约型城市的发展方向，所以必然会成为新型城镇住宅一种很好的建筑形式，值得我们进一步深入研究，并结合中国国情加以发展和完善。应坚国（上海金桥建设监理有限公司）
分项工程质量验收记录湘质监统编 施 2002－6分项工程名称：木门窗制作工程 宁乡花猪青龙寨原生态养 工程名称结构类型殖示范场妊娠母猪舍 1#栋 湖南咸嘉建设工程有限 施工单位项目经理 公司混合结构 雷文辉 验收日期：年月日 检验批数1 项目技术负责人张红旗 分包单位／分包单位负责人／分包单位负责人／ 序号检验批部位、区段施工单位检验评定结果监理（建设）单位验收结论备注1木门窗制作工程验收合格 检查结论验收结论： 施工单位项目项目总监理工程师（建设监理（建设）项目部（章）专业技术负责人：年月日单位项目技术负责人）：年月日 注：分项工程质量验收合格应符合：所含的检验批均应符合合格质量的规定；所含的检验批的质量验收记录 应完整。分项工程质量的验收均应在施工单位自行检查评定的基础上进行，参加验收的各方人员应具备规定 的专业技术资格。
木门窗制作工程报验申请表湘质监统编 施 2002--14工程名称：宁乡花猪青龙寨原生态养殖示范场妊娠母猪舍1#栋编号： 湖南硅谷工程监理咨询有限公司（监理单位）： 我单位已完成了木门窗制作工程工作，现报上该工程报验申请表，请予以审查和验收。 附件: 木门窗制作工程检验批质量验收记录表 项目经理 : 施工单位（章）湖南咸嘉建设工程有限公司 年月日 审查意见： 总/ 专业监理工程师： 监理项目部（章） 年月日
木门窗制作工程检验批质量验收记录表 GB50210- 2001 （Ⅰ） 030301单位（子单位）工程名称宁乡花猪青龙寨原生态养殖示范场妊娠母猪舍1#栋 分部（子分部）工程名称装饰、装修验收部位一层 施工单位湖南咸嘉建设工程有限公司 项目经理雷文辉 / 分包单位分包项目经理/ 施工执行标准名称及编号 施工质量验收规范的规定施工单位检查评定记监理( 建设) 单 录位验收记录 主1材料质量第 5.2.2条符合要求控2木材含水率第 5.2.3条符合要求项3防火、防腐、防虫第 5.2.4条符合要求目4木节及虫眼第 5.2.5条符合要求5榫槽连接第 5.2.6条符合要求6胶合板门、纤维板门、压模的质量第 5.2.7条 1木门表面质量第 5.2.12条符合要求2木门割角拼缝第 5.2.13条符合要求3木门槽孔质量第 5.2.14条符合要求 框普通4 高级2符合要求 翘曲 普通2 扇 高级2符合要求 一 制 对角线长度差框、扇普通4 般 作高级2符合要求 项普通2 表面平整度扇 目允高级2符合要求 4 许框普通0；-2 高级0；-1符合要求 偏高度、宽度 普通+2；0 扇 差高级+1；0符合要求 裁口、线条结合处高低 框、扇普通1 差高级0.5符合要求 相邻棂子两端间距扇普通2 高级1符合要求 专业工长（施工员）唐拥军施工班组长施工单位检查评定结果 主控项目及一般项目符合要求，验收合格 项目专业质量检查员：年月日 监理（建设）单位专业监理工程师： 验收结论（建设单位项目专业技术负责人）：年月日说明：1.主控项目：①木门窗的木材品种、材质等级、规格、尺寸、框扇的线型及人造木板的甲醛含量应符合设计要求。设计未规定材质等级时，所选用木材的 质量应符合本规范附录 A的规定。观察；检查材料进场验收记录的复验报告。②木门窗应采用烘干的木材，含水率应符合《建筑木门、木窗》JG/T122的规定。检查材料进场验收记录。③木门窗的防火、防腐、防虫处理应符合设计要求。观察；检查材料进场验收记录。④木门窗结合处和安装配件处不得有木节或已填补的 木节。木门窗如有允许限值以内的死节及直径较大的虫眼时，应用同一材质的木塞加胶填补。对于清漆制品，木塞的纹理和色泽应与制品一致。观察检查。⑤门 窗框和厚度大于 50mm的门窗应用双榫连接。榫槽应采用胶料严密嵌合，并用胶楔加紧。观察和手板检查。⑥胶合板门、纤维板门和模压门不得脱胶。胶合板不得 刨透表层单板，不得有戗槎。制作胶合板门、纤维板门时，边框和横椤应在同一平面上，面层、边框及横椤应加压胶结。横椤和上、冒头应各钻出两个以上的透 气孔，透气孔应通畅。观察检查。 2. 一般项目：①木门窗表面应洁净，不得有刨痕、锤印。观察检查。②木门窗的割角、拼缝应严密平整。门窗框、扇裁口应顺
轻型木结构房屋知识问答 1、什么是轻型木结构房屋？ 轻型木结构房屋是以木产品为基本结构材料，这些木产品被用来建造结构框架和覆面板，结构框架和覆面板再通过连接件连接成整个结构体系。在一些国家的建筑现范中，木结构建筑可允许做到六层高度。木结构还可与混凝土和钢结构同时使用，形成混合结构，用于中高密度房型。 2、轻型木结构房屋有哪些主要特性？ 设计灵活，建造简便迅速，成本具有竞争力，结构完整性好，抗震抗风性能好，适应性和耐久性强，节能，舒适便利，规范体系完整，低碳（绿色建筑），可超过相关防火规范的要求。 3、轻型木结构房屋有什么样强度和刚度？ 轻型木结构具有相当高的强度和刚度。主要原因在于：构件的共同作用和复合作用。当荷载增加时，轻型木结构构件的共同作用为荷载的传递提供了多种途径。构件的复合作用是指当覆面板和木框架连接在一起时，覆面板和木框架能共同承受传递作用于结构上的荷载。轻型木结构中木质材料受力时表现出一定的柔性，加之材料自重轻，轻型木结构有很好的抗震性能。 4、为什么说轻木结构是低碳建筑？ 因为木材产品在生产过程中消耗的能量远低于混凝土和钢材，更重要的是木材产品是唯一可再生的资源。木材的经济意义对材业的可持续发展，对采伐后的后续工作包括次生材开发和新材地的种植均有积极意义。 5、木结构房屋为什么建造简便迅速？ 因为轻型木结构房屋可以在工厂或施工现场进行不同程度的预制，如桁架、橱柜和楼梯可以在车间里完成；从整个建筑来讲，整栋房屋中的面板部分或者可模块化生产的部分，均可在工厂化环境中生产装配，然后运到工地搭建、装配。 6、木结构可用于哪些建筑？ 轻木结构除用于住宅外，还可以多方面满足中国市场的要求，可用于小型商业、办公建筑、学校、诊所、护理院、大学、研究中心、运动馆和其它休闲娱乐场所。使用大尺寸木料和工程木产品可用于体育场馆或综合性体育设施、工业建筑、购物中心、办公区建筑。 7、我国目前对轻型木结构房屋规范研究和制定情况如何？ 在中国，轻型木结构房屋由一整套涵盖广泛的规范体系作支持，其中包括建筑规范、产品标准、设计规程等，对建筑物和所使用建筑材料进行规范管理。建筑规范体系由国家和地方建筑管理机构、研究和培训机构、消防研究机构，以及技术和贸易协会、开发商和建造商、设计人员和监理人员以及产品供应商共同组成。 8、中国目前对木结构建筑在基础方面有何要求？ 对木结构建筑基础的要求，应与传统混凝土结构完全区别开来。由于木结构的自重远小于混凝土结构，一般为相同体重混凝土结构的10%-12%，所以对木结构进行基础设计时，不论基础的尺寸、强度还是基础的承载能力，均远小于相同情况下对混凝土建筑的要求。 9、为什么木结构在地震多发区更受欢迎？
轻型木结构介绍 [资料来源：互联网] [阅读次数：1328] [加入时间：2008年5月28日] [字号：小中大] 中华人民共和国建设部和国家质量监督检验检疫总局于2002年4月25日联合发布了关于国家标准《木结构工程施工质量验收规范》的发布通知。该规范于2002年7月1日正式实施。在这本新出的施工质量验收规范以及今后将要出版的《木结构设计规范》中，都新增加了“轻型木结构”一章。这样，作为一种较新的结构体系，轻型木结构从设计和施工质量验收上都有了规范体系的法律保障。 目前，轻型木结构在世界上不少国家地区的住宅以及商业和工业项目中获得了广泛地应用。单在北美，约有85%的多层住宅和95% 的低层住宅采用轻型木结构体系。此外，还有约50%的低层商业建筑和公共建筑，如餐馆，学校，教堂，商店和办公楼等，都采用这种结构体系。 轻型木结构体系，是将小截面构件按一定的间距等距离平行排列形成框架，然后在框架外根据受力需要，包上结构面板，形成建筑物的墙体，楼盖和屋盖等基本构件。整个结构体系就是由这些墙体，楼盖和屋盖构成的箱形建筑体系。作为一种高次超静定的结构体系，轻型木结构的结构强度通过主要结构构件（框架）和次要结构构件（墙面板，楼面板和屋面板）的共同作用得到。 本文通过对北美的轻型木结构所用的材料以及建筑构造特点的介绍，使得读者对轻型木结构有进一步的了解。 轻型木结构的材料 规格材（Dimension Lumber） 轻型木结构的框架，或者说骨架，包括楼盖搁栅，屋盖椽条，天棚搁栅以及墙体中的墙骨柱等（见图1），一般采用规格材。所谓规格材是指按一定尺寸和模数制成的实心锯材，截面宽度一般为38 mm （名义尺寸2”），64 mm （名义尺寸3”），89 mm （名义尺寸4”）。截面高度分为从38mm 到286mm （名义尺寸12” ）之间几种不同的规格。规格材虽然有三种不同的宽度规格，但轻型木结构框架最常用的是截面宽度为38 mm （名义宽度2”）的构件。规格材的长度一般为600 mm 为进级单位。
中国木结构古建筑的部分构件名称介绍 中国古代木构架房屋建筑中负担结构构件的制造和木构架的组合、安装、竖立等工作的专业。由于古代建筑是以木结构为骨干的，因此房屋的设计也归属大木作。 历史渊源由《考工记》所载"攻木之工七"，可知周代木工已分工很细，以后各代分工不同。宋代房屋的附属物平暗、藻井、勾阑、博缝、垂鱼等的制作，归小木作，明清时则归大木作。宋代大木作以外另有锯作，明清也归大木作。木构架房屋建筑的设计、施工以大木作为主，则始终不变。 设计制度中国古代建筑在唐初就已经定型化、标准化，由此产生了与此相适应的设计和施工方法。宋《营造法式》中，已载有一套包括设计原则、标准规范并附有图样的材份制（即古代的模数制，见材份）。材份制一直沿用到元末。明初，大量营建都城宫室，已不再用材份制。清初颁布的清工部《工程做法》基本上使用了斗口制（见斗口），仍可看出材份制的痕迹，但在力学上已不如材份制严谨，各种构件的标准规范也无一致的准则。实质上是旧的设计制度已被废弃，而新的设计制度还不完善。 大木作结构构件，按功能可分为12类。其中拱、昂、爵头、斗4类属铺作构件。其余8类为：柱，额枋，梁，蜀柱、驼峰托脚、叉手等，替木，椽和襻间，阳马（角梁），椽，飞子（飞檐椽）。以上各类构件中，柱、椽、椽多为圆形截面，余为矩形截面。宋以后各代对构件截面，按结构形式（殿堂、厅堂、余屋，或大木大式、大木小式）都详尽地规定出高、厚尺度。其高厚比早期多为3：2，间有2：1的，至明清则多为10：8。
柱，又称柱子，古代文献中又称为"楹"。为建筑中主要承受轴向压力的纵长形构件。一般竖立，用以支承梁、枋、屋架。常用木材、石材、砖等制成。按外形分为直柱、梭柱，截面多为圆形。处于不同的位置，有不同的名称，如在房屋最外圈的柱子为外檐柱，外檐柱以内的称屋内柱（或金柱），转角处的称角柱，以及墙柱、中柱、山柱、瓜柱、童柱等。有些柱不承受轴向压力，主要起构造作用，如望柱、垂莲柱、雷公柱。根据样式不同，以有圆柱、八角柱、方柱、瓜楞柱、蟠龙柱等多种。按构造又有单柱、拼合柱之别。古建筑柱子一般均有收分，即柱径上小下大呈直线轮廓收分。北齐、五代、宋、明建筑中又有一种柱子上下两端或仅上端收杀成梭形的，称为梭柱。清代多用直柱、仅于柱端稍作卷杀。柱有侧脚，即向中心倾斜；有生起，即自中间柱向角柱逐渐加高。
轻型木结构介绍 美国林业及纸业协会许方 简介 中华人民共和国建设部和国家质量监督检验检疫总局于2002 年4 月25 日联合发布了关于国家 标准《木结构工程施工质量验收规范》的发布通知。该规范于2002 年7 月1 日正式实施。在这本新 出的施工质量验收规范以及今后将要出版的《木结构设计规范》中，都新增加了“轻型木结构”一 章。这样，作为一种较新的结构体系，轻型木结构从设计和施工质量验收上都有了规范体系的法律 保障。 目前，轻型木结构在世界上不少国家地区的住宅以及商业和工业项目中获得了广泛地应用。单 在北美，约有85%的多层住宅和95%的低层住宅采用轻型木结构体系。此外，还有约50%的低层商 业建筑和公共建筑，如餐馆，学校，教堂，商店和办公楼等，都采用这种结构体系。 轻型木结构体系，是将小截面构件按一定的间距等距离平行排列形成框架，然后在框架外根据 受力需要，包上结构面板，形成建筑物的墙体，楼盖和屋盖等基本构件。整个结构体系就是由这些 墙体，楼盖和屋盖构成的箱形建筑体系。作为一种高次超静定的结构体系，轻型木结构的结构强度 通过主要结构构件（框架）和次要结构构件（墙面板，楼面板和屋面板）的共同作用得到。本文通过对北美的轻型木结构所用的材料以及建筑构造特点的介绍，使得读者对轻型木结构有 进一步的了解。 轻型木结构的材料 规格材（Dimension Lumber） 轻型木结构的框架，或者说骨架，包括楼盖搁栅，屋盖椽条，天棚搁栅以及墙体中的墙骨柱等 （见图1），一般采用规格材。所谓规格材是指按一定尺寸和模数制成的实心锯材，截面宽度一般为 38 mm（名义尺寸2”），64 mm（名义尺寸3”），89 mm（名义尺寸4”）。截面高度分为从38mm 到 286mm（名义尺寸12”）之间几种不同的规格。规格材虽然有三种不同的宽度规格，但轻型木结
8轻型木结构制作与安装 8.1轻型木结构的施工程序 8.1.1首层地面为木楼盖时，宜采取下列施工程序： 基础与地梁板→首层木楼盖→一层木墙体→二层木楼盖→二层木墙体→…，… →木屋盖及吊顶。 8.1.2当首层地面为混凝土或其它非木质地面时，宜采用下列施工程序： 基础与地梁板→一层木墙体→二层木楼盖→二层木墙体→ …，… →木屋盖及吊顶。 8.2基础与地梁板 8.2.1轻型木结构的墙体及墙骨应支承在混凝土基础或砌体基础顶面的混凝土圈梁上，混凝土 基础或圈梁顶面应原浆抹平，倾斜度不得大于2‰。基础顶面标高应高于室外地面标高 0.2m以上，在虫害区应高于0.45m以上，并保证室内外高差不小于0.3m。无地下室时， 首层楼盖应架空，楼盖底与楼盖下的地面间应留有净空高度不小于150mm的空间，在此高度内的内外墙基础上应设通风洞口，保证有良好的通风环境。 8.2.2地梁板规格材的截面尺寸不应小于40×90 mm，其宽度也不小于墙骨截面的高度，并应经防腐处理。地梁板应用预埋在基础中直径不小于12mm的螺栓牢固地锚固，螺栓在混凝土中埋深不小于300mm，中心距不大于2.0m。在每根地梁板两端和每片剪力墙端部均应有螺栓锚固，端距不大于300mm。地梁板与基础顶的接触面间应设防潮层(0.05mm厚聚乙稀薄膜)，存在的缝隙需用密封材料填满。 8.3墙体制作与安装 8.3.1应根据轻型木结构房屋不同抗风措施，选择墙体制作与安装方案。当采用圆钢螺栓穿过 各楼层墙体底、顶梁板整体锚固墙体时，墙体宜采用水平制作，逐块扶直安装的方案施工；当上、下层墙体中的墙骨需要用金属连接件相互拉结时，宜采用原位垂直制作与安装墙体。安装到位的墙体无可靠支撑时，应设临时支撑，以防倾倒。 8.3.2墙体木构架的墙骨、底梁板及顶梁板应采用设计文件规定的规格材，但三者昀小截面厚 度皆不小于40mm，且宽度应相同。承重墙规格材目测材质等级不低于Vc，墙骨可采用指节规格材，但不能用连接板接长。 8.3.3墙骨间距不应大于600mm，承重墙转角和外墙与内承重墙相交处的墙骨不应少于2根 规格材(图8.3.3-1)；楼盖梁支座处墙骨规格材的数量应符合设计文件规定；门窗洞口宽度大于墙骨间距时，洞口两边墙骨至少用2根规格材，靠洞边1根可作门、窗过梁的支座(图8.3.3-2)。底梁板可用1根规格材，其长度方向可用平接头对接。承重墙顶梁板应用2根规格材平叠，每根规格材长度方向可用平接头对接，下层接头应位于墙骨中心，上、下层规格材接头应错开至少一个墙骨间距。顶梁板在外墙转角和内外墙交接处应彼此交叉搭接，并用钉钉牢。非承重墙顶梁板，可采用一根规格材，其长度方向的接
中国传统的建筑艺术基本上都是由木结构构成的。 木结构建筑从结构形式上分，一般分为轻型木结构和重型木结构，主要结构构件均采用实木锯材或工程木产品。目前在中国建成的木结构住宅主要应用轻型木结构。 木结构建筑的应用及特点 木结构建筑在世界各地被广泛使用，即可单家独户，又可以形成多层多户的公寓楼，低层商业建筑和公共建筑，如餐馆、学校、教堂、商店和办公楼等，都采用这种结构体系。 与钢筋混凝土及砖石结构房相比，木结构房屋具有以下几个突出的特点。 使用寿命长 在美国，已有百年历史的木屋随处可见，年代最久远的木结构房屋的历史可以追溯到18世纪，这是因为美国有一套经过长期实践总结出来的严格的建筑标准做保证。如果使用得当，木材是一种非常稳定、寿命长、耐久性强的天然可再生无污染材料。 施工简易、工期短 木结构房屋施工简易，除土地配套设施外，施工现场没有成堆的砖头、钢筋、水泥和尘土，木结构房屋所用的结构构建和连接件都是在工厂按标准加工生产，再运到工地，稍加拼装即可建成一座漂亮的木房子，建房就像小孩子玩积木一样简单。而且木结构房屋施工安装速度远远快于混凝土和砖石结构建筑，大大缩短了工期，节省了人工成本，施工质量得以保证，美式木结构房屋也易于改造和维修。 个性化室内设计 木结构房屋室内的内隔墙一般较少用于承重，内隔墙的位置可以随意改变，使得室内设计完全可以依据个人的喜好，按照不同时期的需求改变房屋内的空间组合，可采用开放式或传统隔板，门窗可以安装在任何方便和使用的地方，这也是其他建筑结构所无法相比的。对追求时尚、个性化的年轻家庭极具诱惑力。 冬暖夏凉 由于木材为绝热体，在同样厚度的条件下，木材的隔热值比标准的混凝土高16倍，比刚才高400倍，比铝材高1600倍。即使采取通常的隔热方法，木结构房屋的隔热效果也比空心砖墙房高3倍。所以，木结构房屋好象一座天然的空气调节器，住在木屋里感觉就犹如四季如春，冬暖夏凉，自然十分适应。 抗震 木结构房屋有良好的抗震性能。木结构房由于自身重量轻，地震使吸收的地震力也相对较少，由于楼板和墙体体系组成的空间箱型结构使构件之间能相互作用，所以他们在地震时大多纹丝不动，或整体稍有变形却不会散架，具有较强的抵抗重力、风和地震能力。在1995年日本神户大地震中，木结构房屋基本毫发未损。 防火 由于烧木取暖，人们自然认为木头造的房子比刚才或混凝土危险。但据美国林业及纸业协会调查表明，北美历史上许多次火灾，造成的人员伤亡与建筑结构材料的燃烧性并没有直接关系，事实上50%以上的房屋火灾是开始与家具和其他建筑物内部物件，火灾中致人死亡的原因更多的是因为内部装饰材料等燃烧后产生并迅速传播的有毒气体。
美国轻型木结构别墅住宅建造过程图解7 北美地区，轻型木结构房屋住宅，主要结构用材，有三大类：规格材、工程木和板材。 其中，规格材，由北美产：云杉、花旗松、冷杉等原木加工而成，有：2×4、2×6、2×8、2×10（英寸）等断面尺寸规格类型，这些方木，简称SPF （spruce,pine,fir——云杉，松树，冷杉），主要用于房屋内外墙体骨架和桁架式屋架。 （SPF has been used extensively in North America for structural applications in wood-frame construction – the construction method of choice for almost all single-family homes. SPF已被广泛用于北美木结构建筑结构的应用——几乎所有的单户住宅选择 的施工方法。） 工程木有多种，一般在轻型木结构中，使用单板层积胶合木，简称LVL（Laminated veneer lumber——单板层积材），就是用原木，裁成薄片，层积加压胶合成各种尺寸，作为房屋梁、柱用材。 板材是用原木的碎片，高压胶合而成，其强度非常高，受力各向同性，厚度为12－15mm，简称OSB（OSB - Oriented strand board 定向刨花板），用于外墙和屋面围护结构。 由LVL和OSB两种材料，组成工字形木搁栅，简称TJI（Truss Joist I-beam ——桁架搁栅工字形梁，其中，LVL为上下翼缘，OSB为腹板），用于楼板承重系统。 在基础部位和局部外露构件上，采用防腐木（CCA - Chromated Copper Arsenate——铬化砷酸铜——木材防腐剂的一种）。 木结构房屋承重构件为：墙体、柱、梁、工字形搁栅和屋架以及各类支撑。 外墙面呼吸纸施工。呼吸纸是木结构房屋的保护膜，是一种单向透气层，能阻止室外潮气进入室内，室内的潮气内能排出，保持木材干燥，含水率平衡。多采用美国杜邦公司(DUPONT)的产品。 外墙壁板（也叫挂板）施工。木材挂板，包含防腐处理和外面清漆，其基层处理方法为：在呼吸纸外面，将防腐木龙骨钉在OSB板上，再将挂板，钉在龙骨上。 北美木结构住宅，通常配置全空气系统的风道式中央空调，制冷由室外空气压缩机提供，制热由室内燃气机组提供。除此之外，还具备加湿、新风换气和提供生活热水的功能。另外，有的还配置中央吸尘系统。 竣工使用中的独立住宅正面一角外观
轻型木结构建筑材料——SPF规格材 人们都知道木结构房屋都是使用木材建造的，然而对于使用了那种木材却不甚了解，现在由上海木乐康木结构工程有限公司带你走进轻型木结构建筑材料的世界吧！ 随着木结构建筑的出现，许多人开始选择木结构房屋作为住宅别墅、度假别墅等。但是对于轻型木结构建筑，只知道主要由木材产品构成。对木结构房屋采用什么材料，用于何处不甚了解。现在就由木乐康来告诉你吧！ 规格材指的是宽度和高度按规定尺寸加工的木材，其厚度（截面最小边尺寸）在40（±2）mm和90（±2）mm之间（相应的加拿大尺寸为38mm和89mm）。在加拿大规格材的树种组合有花旗松—落叶松（D.Fir-L) 、铁—冷杉(Hem-fir)、云杉—松—冷杉（SPF）、北方树种 (Northern)。木乐康采用的规格材是加拿大进口的SPF规格材。 SPF规格材的特点是平直木纹，纹理细密；心材呈乳白、浅黄或淡褐色，边材呈乳白色；材质软、质量轻，耐用性极佳，不易翘曲变形；钉钉性能良好；胶粘、上色和上漆的性能都不错。在木结构建筑中主要用于墙骨柱、支撑柱、搁栅、梁、椽条及桁架。 在GB50005《木结构设计规范》中列出了用于轻型木结构房屋的规格材的材质等级，木乐康一般所用规格材的材质等级为二级（No2）材。 SPF规格材的规格一般有38*89mm、38*140mm、38*184mm、38*235mm、38*286mm （加拿大规格材截面尺寸),长度有3050mm、3660mm、4270mm、4880mm、5490mm、6100mm。 SPF规格材用作框架中的主要结构部件，木基结构板将荷载传至主要结构构件。木乐康所用的木基结构板为定向木片板（OSB板）.
浅谈古建筑的木结构 Last revised by LE LE in 2021
浅谈中国古建筑的木结构 一、中国古建筑木结构形式的基本演化 中国古建筑以木材、砖瓦为主要建筑材料，以木构架结构为主要的结构方式。此结构方式，由立柱、横梁、顺檩等主要构件建造而成，各个构件之间的结点以榫卯相吻合，构成富有弹性的框架。中国古代木构架有抬梁、穿斗、井干三种不同的结构方式。 1．抬梁式构架 这种构架的特点是在柱顶或柱网上的水准铺作层上，沿房屋进深方向架数层迭架的梁，梁逐层缩短，层间垫短柱或木块，最上层梁中间立小柱或三角撑，形成三角形屋架。相邻屋架间，在各层梁的两端和最上层梁中间小柱上架檩，檩间架椽，构成双坡顶房屋的空间骨架。房屋的屋面重量透过椽、檩、梁、柱传到基础（有铺作时，透过它传到柱上）。 抬梁式构架至迟在春秋时已经有了。宫殿、坛庙、寺院等大型建筑物中常采用这种结构方式。目前所见最早的图像是四川成都出土东汉庭院画像砖。唐代它已发展成熟，并出现了以山西五台佛光寺大殿和山西平顺天台庵正殿为代表的殿堂型和厅堂型两种类型。《营造法式》的大木作部分主要讲的是抬梁式构梁，明确提出较重要建筑的构架有殿堂型、厅堂型两个类型，并用图说明两者的差别。 2．穿斗式构架 中国古代建筑木构架的一种形式，多用于民居和较小的建筑物。这种构架以柱直接承檩，没有梁，原作穿兜架，后简化为"穿逗架"和"穿斗架"。 穿斗式构架的特点是沿房屋的进深方向按檩数立一排柱，每柱上架一檩，檩上布椽，屋面荷载直接由檩传至柱，不用梁。每排柱子靠穿透柱身的穿枋横向贯穿起来，成一榀构架。每两榀构架之间使用斗枋和纤子连接起来，形成一间房间的空间构架。 穿斗式构架以柱承檩的作法，可能和早期的纵架有一定渊源关系，已有悠久的历史。在汉代画像石中就可以看到汉代穿斗式构架房屋的形象。 穿斗式构架用料较少，建造时先在地面上拼装成整榀屋架，然后竖立起来，具有省工、省料，便于施工和比较经济的优点。同时，密列的立柱也便于安装壁板和筑夹泥墙。因此，在中国长江中下游各省，保留了大量明清时代采用穿斗式构架的民居。这些地区有的需要较大空间的建筑，采取将穿斗式构架与抬梁式构架相结合的办法：在山墙部分使用穿斗式构架，当中的几间用抬梁式构架，彼此配合，相得益彰。 3．井干式结构
中国传统古建筑结构复杂，这套木结构建筑扫盲图依照北宋李诫所着《营造法式》标注，结构各构件位置及名称一目了然。 解释下四椽栿，栿（fú）就是梁，建筑的纵向主要承重构件，栿上面横向的构件是槫（tuán），现在称为檩条，槫上面纵向搭的小木棍是椽（chuán），两条槫之间的椽子称为一架椽，照片中这条栿托了四架椽子，称为四椽栿。同理托六架椽子的就是六椽栿。（山西芮城广仁王庙正殿） 还是刚才那梁架，主要构件的名称都标了出来，大家可以按图索骥。各代在构件的样式和使用上会有区别，这些区别是根据建筑形式断代的主要依据，但整体构架千年没变。（山西芮城广仁王庙正殿） 脊槫：屋架最高处的槫，位于正脊下 叉手：脊槫两侧，平梁之上的斜撑 平梁：又称平栿，梁架结构里最上层的梁，长两椽，其上蜀柱、叉手承托脊槫（山西芮城广仁王庙正殿）这是一张六椽栿的结构图，六椽栿即托六架椽的梁。六椽栿以上用平梁和劄牵错落搭配，托举出房子的山间尖，早期木结构中用六椽檐栿通搭的实例很少，这个梁架结构来自山西平顺淳化寺正殿 劄牵：长一椽的梁 古建筑的梁架结构有多种组合，这也是一座六椽檐栿通搭的建筑，结构与上图有很大不同，六椽栿上用四椽栿，四椽栿上用平梁（两椽），逐层递减，形成中国式房屋的山尖（山西泽州西四义普觉寺） 阑额是柱头间的联系构件，安装于柱头，上皮与柱齐平，有些建筑柱子最下端也有一道这样的联系构件，称为“地栿”。普拍方安装于柱头阑额之上，压于栌枓之下。普拍方与阑额的断面呈“T”字形。早期建筑一般不用普拍方，现存十几座唐和五代建筑中只有平顺大云院弥陀殿使用了普拍方，宋以后开始应用广泛。（山西沁县大云院正殿） 铺作是由斗拱组成的构造单元，分为三种，立于柱头的称柱头铺作；立于两柱之间阑额或普拍方上的是补间铺作，立于转角处角柱上的叫转角铺作。附图是座歇山顶建筑，前檐可见两朵柱头铺作、三朵补间铺作、两朵转角铺作。如果是悬山顶，则没有转角铺作。（山西沁县普照寺正殿） 这张示意图是七铺作，铺作数=出跳数+3，上图双抄双昂出四跳是四层，另加栌枓、耍头、衬方头各一层，共七层，称七铺作。（山西平遥镇国寺万佛殿） 和上图是同一朵铺作，不同视角，标出各部件名称。（山西平遥镇国寺万佛殿） 铺作层最下面的大枓称为栌枓。 栌枓口内纵向伸出，出跳的栱称为华栱。 栌枓口内横向伸出，与华栱相交的是泥道栱。 瓜子栱是华栱（或昂）头上横出的栱（最外跳除外），栱下是交互枓，栱两头坐散枓，上承慢栱。 慢栱是是施于泥道栱和瓜子栱之上的横向栱。 令栱是最外跳上的横栱，铺作外传在橑风槫或橑檐枋之下，里转在筭桯方下。令栱和瓜子栱都是施于跳头的横栱，区别在于令栱在最外跳上，瓜子栱在里面的跳头上。 交互枓施于跳头，十字开口；施于替木下顺身开口。 散枓施之于横向栱的两头或偷心造的跳头上。 齐心枓是用于栱中心的枓，图中令栱的中心位置用了一枚齐心枓，令栱的两端则是散枓。 柱头方是压在柱中线上的长方，长同屋面，与铺作结合为一体，把同一侧面的铺作联系起来。山西早期大木作的常用做法是铺作横向第一跳为泥道栱，泥道栱之上即开始使用多层柱头方，慢栱隐刻于柱头方上。罗汉方是位于铺作出跳之上的长方，外转位于柱头方和橑风槫之间，里转位于柱头方和筭桯方之间。 铺作最外跳上承托的槫称为橑风槫，也是整个屋架结构中最下面的槫，这一位置也有不用槫而用方的，称为橑檐方。山西绝大多数早期大木作使用橑风槫，我只见过几处应用橑檐方的实例。 枓直接托替木不用令栱的情况很少见，只在唐宋时期有些实例，这张图是唐代建筑山西芮城广仁王庙正殿

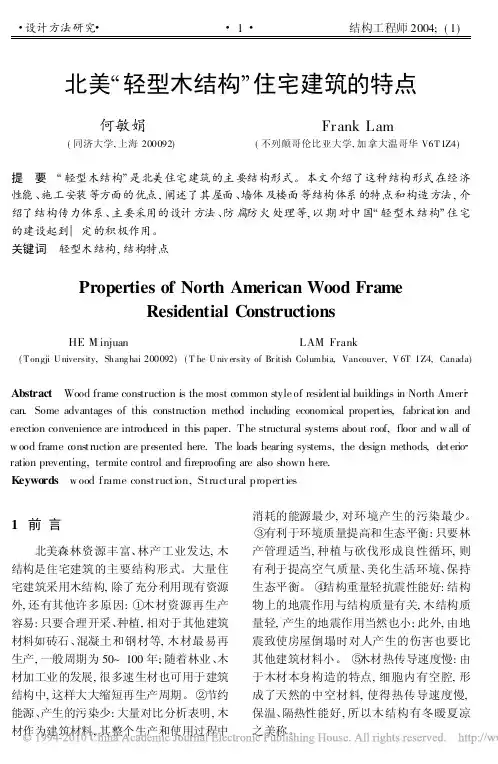

北美 轻型木结构 住宅建筑的特点 何敏娟 (同济大学,上海200092) Frank Lam (不列颠哥伦比亚大学,加拿大温哥华V6T1Z4) 提要 轻型木结构 是北美住宅建筑的主要结构形式。本文介绍了这种结构形式在经济性能、施工安装等方面的优点,阐述了其屋面、墙体及楼面等结构体系的特点和构造方法,介绍了结构传力体系、主要采用的设计方法、防腐防火处理等,以期对中国 轻型木结构 住宅的建设起到一定的积极作用。 关键词轻型木结构,结构特点 Properties of North American Wood Frame Residential Constructions HE M injuan (T ongji U niversity,Shang hai200092) LAM Frank (T he U niv ersity of Br itish Columbia,Vancouver,V6T1Z4,Canada) Abstract Wood frame construction is the most c ommon style of residential buildings in North Ameri can.Some advantages of this construction method including economical properties,fabrication and erection convenience are introduced in this paper.The structural systems about roof,floor and w all of w ood frame c onstruction are pre sented here.The loads bearing systems,the design methods,deterio ration preventing,termite control and fireproofing are also shown here. Keywords w ood frame construction,Structural properties 1前言 北美森林资源丰富、林产工业发达,木结构是住宅建筑的主要结构形式。大量住宅建筑采用木结构,除了充分利用现有资源外,还有其他许多原因:!木材资源再生产容易:只要合理开采、种植,相对于其他建筑材料如砖石、混凝土和钢材等,木材最易再生产,一般周期为50~100年;随着林业、木材加工业的发展,很多速生材也可用于建筑结构中,这样大大缩短再生产周期。?节约能源、产生的污染少:大量对比分析表明,木材作为建筑材料,其整个生产和使用过程中消耗的能源最少,对环境产生的污染最少。#有利于环境质量提高和生态平衡:只要林产管理适当,种植与砍伐形成良性循环,则有利于提高空气质量、美化生活环境、保持生态平衡。?结构重量轻抗震性能好:结构物上的地震作用与结构质量有关,木结构质量轻,产生的地震作用当然也小;此外,由地震致使房屋倒塌时对人产生的伤害也要比其他建筑材料小。%木材热传导速度慢:由于木材本身构造的特点,细胞内有空腔,形成了天然的中空材料,使得热传导速度慢,保温、隔热性能好,所以木结构有冬暖夏凉之美称。
1 轻型木结构建筑的优点有哪些 第一，具有很高的耐久性：只要合理建筑，轻型木结构可以说是现有房屋结构中最经久耐用的结构之一，轻型木结构抗沉降、抗干、抗老化，具有显著的稳定性。如果使用得当，木材则是一种稳定、寿命长、耐久性强的材料。第二，具有施工周期短的特性：轻型木结构所有结构构件和连接件都是标准化生产的。因此，其施工安装速度远远快于混凝土和砖结构。即使不使用预制构件，一般性的木结构住房由有经验的建筑工人建造，也比建筑同样规格的砖混住房要快得多。使用预制构件，建造时间可以进一步缩短。第三，具有抗震性强：砖混建筑在大地震中历来很难逃脱倒塌的命运。而轻型木结构房屋则不同，因其自身质量轻，所以地震时吸收地震力少，在地震时的稳定性已经得到反复验证，即使强烈的地震使整个建筑物脱离其基础，而其结构却完整无损。第四，具有设计布置灵活的特性：轻型木结构因其材料和结构的特点，使得平面布置更加灵活，为建筑师提供了更大的想象空间没有任何其他建筑体系能够提供如此天衣无缝的室内碗柜、隔板和衣橱，从而大幅度节省购买家具的费用。第五，保温节能性非常好：轻型木结构的保温节能性能优于其他任何材料建成的结构形式。木材本身就是出色的绝热体，在同样厚度的条件下，木材的隔热值比标准的混凝土高16倍，比钢材高400倍，比铝材高1600倍。所以，轻型木结构住房的取暖费用比较低，冬暖夏凉。第六，防火性能：防火性能主要取决于房屋中用于构成屋顶、墙壁和地板各部分的整体材料。轻型木结构的各组成部分加上防火石膏墙板，很容易达到与砖石结构建筑相同的防火性能。例如：在日本对一幢木结构房屋进行了一次火灾试验。试验中模拟发生地震，摇晃房屋，然后用火将其点燃。这时，该房屋表现出了极为出色的性能，展示了轻型木结构建筑的超级性能水平。即使是建造经济型木结构房屋，其抗火灾能力也不低于两个小时。第七，环保特性：粘土砖生产对环境的危害是众所周知的，其燃烧要耗费大量的能源，并且产生的废气造成空气污染、温室效应和酸雨。而木材能减少空气中的CO2，可持续发展的林业所提供的永不枯竭的森林资源。但木材的生产只产生很少的废物。锯材生产的废料通常被用来制造纸浆、刨花板或作为燃料。木材同时又是100％可降解。如果不做处理，它可很简单地解体融入土壤，并使土壤肥沃。木材从土里长出，自我更新，然后又回归大地，完全是一个自然的过程。在人类历史上，树木每时每刻都在生长和更新，但形成化石和矿藏需要多少时间呢？ 2 木结构建筑重返自然原生态在人类发展的历史长河里，居所一直是人们最注重、最讲究的、花费心思最多的地方，木质结构在建筑史里面占有着绝对的主体地位，而，近年来，传统的木结构建筑逐渐被钢筋混凝图所代替，同时也带来了一系列的环境问题：每年中国消耗全球一半的钢铁和水泥用于建筑业、产生了巨大建筑废物、化学污染等等，给中国，乃至世界带来巨大的环境威胁。人们在观光旅游时，看见木结构建筑的古迹时，很容易就被他们的古朴自然所以吸引，但是，生活中高昂的地价、拥挤的城市以及木材的高成本让人们理这种自然生活越来越远，这种美好只能在度假享受。但是，木结构建筑绝对是环保的首要选择。木结构建筑强力保温、有效节能在中国，将近三分之一的总能耗用于建筑物的采暖、空调及采光。中国目前对建筑节能的关注更是体现了降低这一消耗的重要性。近期清华大学的一项研究清晰地指出，无论从使用能耗，还是生产建材的物化能耗来说，木结构建筑都是最节能的建筑系统。根据清华大学的研究，在气温较低的地区，譬如北京，木结构房屋的用电能耗：?比轻钢结构房屋低9.43%；?比混凝土房屋低10.92%。而在气候温和的地区，譬如上海，轻型木结构房屋的用电能耗：?比轻钢结构房屋低8.79%；?比混凝土房屋低7.33%。木材本身就是一种天然的热绝缘体，因为它的细胞结构中有数以百万计微小的气穴。软木的热绝缘能力是混凝土和砖石结构的10倍，更是固体钢的400倍。
轻型木结构介绍 轻型框架即是将间距紧密的规格材部件和覆盖层联合使用，以形成一幢建筑物的结构基础。此结构基础可提供刚性、为内装修和外包层提供支持、并为放置保温材料留出空洞。轻型框架是北美住宅建筑业最常见的方法。此建筑形式也可用于较大规模的商业和公共建筑物。例如，位于加拿大温哥华的林木产品研究基地加拿大林产工业技术研究院(Forintek)，其占地9300平方米（100,000平方英尺）的办公及实验用建筑物即是大规模使用轻型框架结构的范例。 一幢住宅楼的墙壁通常可能为38 x 89毫米（名义尺寸为2 x 4英寸）、高度为2.4米（8英尺），而Forintek建筑物的墙壁则由38 x 235毫米（名义尺寸为2 x 10英寸）的墙骨建成、从楼板到天花板的高度为5米（16英尺）。结果是：该幢建筑物的牢固程度足以满足作为研究场所的严格要求。 在建造结构型构架时，轻型框架使用的是规格材（通常为38毫米（名义尺寸为2英寸）宽的锯木、深度可高达286毫米（名义尺寸为12英寸））、以及尺寸相当的制成木制品。这些主要的结构部件与覆盖层组件统一使用，从而为墙壁、楼板和屋顶提供刚性。一般来说，轻型框架部件间的间距不大于600毫米（2英尺）。
图1 表示一个框架构件的典型排列 对于某些承重结构而言，工程化木制品（如轻型框架桁架、预制木制工字型搁栅、或其它结构性产品如层积木(LVL)、平行积成木(PSL)和胶合层积木）可能会用作框架组件。在需要有较大净空的条件下，轻型框架部件可能会与重梁或柱联合使用，以将荷载直接转移至地基。上图显示的是框架部件的典型排列方法。通过重复使用小部件和紧固件，框架结构形成了一种设计冗余，即：在主要荷载转移通道失效时尚有其它通道可供使用。正因如此，框架结构不太可能突然失效，因此被认为是一种优良的建筑技艺，可以抵抗诸如地震和风力等情况。 轻型框架的特点 多功能 轻型框架是一种既有功能性又有多样性的建筑方法。轻型框架结构可以理解为屋顶、楼板和墙壁平面，其具有以下功能： 结构: 墙壁可以被设计成承重墙，以便将垂直荷载转移至地基。也可以将墙壁设计成
木结构建筑有哪些类型 许多发达国家早已广泛的采用了木屋作为自己的住所。比较成熟的有日本、加拿大和美国的木结构建筑,由于客户众多,需求广泛,逐渐的发展了各种不同的木结构建筑类型,全部用木材以及混合石膏板材等材料等的类型都有涉及,为中国的木结构建筑的开发提供了很多的宝贵经验。 1.梁柱结构体系 梁柱结构是一种传统的木建筑形式。它是由跨距较大的梁、柱为主要的传力体系,无论竖向荷载,还是水平荷载,都由梁柱结构体系承受,并最后传递到基础上。通常采用实木(原木或方木)、胶合木等材料制作梁、柱、檩条,用木基结构板材作为楼盖与屋盖的覆板,采用金属紧固件来链接构件各部分。在金属件出现之前,采用榫卯方式链接,接头处有时会用木销子,无任何金属件。菲特威尔梁柱式木结构被广泛采用于宗教、居住、工业、商业、学校、体育、娱乐、公共建筑中。 2.井干式结构体系 井干式结构又称木刻楞,是北欧和俄罗斯民族的典型民居,具有冬暖夏凉,结实耐用等优点。井干型的建筑方法,传统是用木头和手斧刻出来的,有楞有角,非常规范和整齐,所以人们就叫它木刻楞房。修建木刻楞房的第一步是要打地基,地基都是石头的,而且要灌上水泥,比较结实。第二步就是盖,把粗一点的木头放在最低层,一层一层地叠垒,
第二层压第一层。修建木刻楞房一般情况下不用铁钉,通常都用木楔,先把木头钻个窟窿,再用木楔加固。建木刻楞的传统方法是要垫苔藓。苔藓垫在中间,好处在不透风。冬天零下30℃到40℃,有了苔藓压在底下,等于是水泥夹在隔缝里一样,不透风,冬天非常暖和,而夏天又 非常凉快。木刻楞房盖好以后,可以在外面刷木腊油,保持原木本色;也可以根据各家各户不同的爱好涂上自己喜欢的颜色。建木刻楞有用原(圆)木、方木、胶合木。 3.轻型木结构体系(2*4体系) 北美轻型木框架结构是由构件断面较小的规格材均匀密布链接组成 的一种结构形式,它由主要结构构件(结构骨架)和次要结构构件(墙 面板、楼面板和屋面板)组成结构层,承受各种荷载,最后将荷载传递到基础上。在结构层两面辅以装饰层,具有经济、安全、结构布置灵活特点。木框架结构可用于独户别墅和四层以内的公寓和商用物业。当这种结构通过合理设计,部分结构体系能够承受和传递跨距较大的荷载时,它也能用于其它大型的工业和民用建筑。

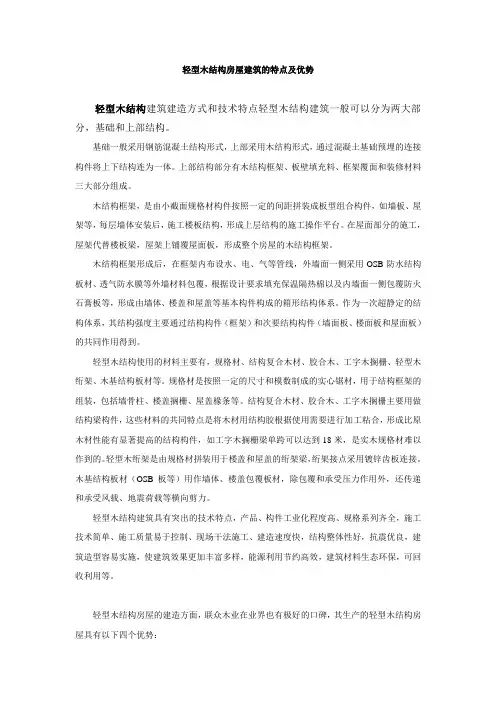

轻型木结构房屋建筑的特点及优势 轻型木结构建筑建造方式和技术特点轻型木结构建筑一般可以分为两大部分，基础和上部结构。 基础一般采用钢筋混凝土结构形式，上部采用木结构形式，通过混凝土基础预埋的连接构件将上下结构连为一体。上部结构部分有木结构框架、板壁填充料、框架覆面和装修材料三大部分组成。 木结构框架，是由小截面规格材构件按照一定的间距拼装成板型组合构件，如墙板、屋架等，每层墙体安装后，施工楼板结构，形成上层结构的施工操作平台。在屋面部分的施工，屋架代替楼板梁，屋架上铺覆屋面板，形成整个房屋的木结构框架。 木结构框架形成后，在框架内布设水、电、气等管线，外墙面一侧采用OSB防水结构板材、透气防水膜等外墙材料包覆，根据设计要求填充保温隔热棉以及内墙面一侧包覆防火石膏板等，形成由墙体、楼盖和屋盖等基本构件构成的箱形结构体系。作为一次超静定的结构体系，其结构强度主要通过结构构件（框架）和次要结构构件（墙面板、楼面板和屋面板）的共同作用得到。 轻型木结构使用的材料主要有，规格材、结构复合木材、胶合木、工字木搁栅、轻型木绗架、木基结构板材等。规格材是按照一定的尺寸和模数制成的实心锯材，用于结构框架的组装，包括墙骨柱、楼盖搁栅、屋盖椽条等。结构复合木材、胶合木、工字木搁栅主要用做结构梁构件，这些材料的共同特点是将木材用结构胶根据使用需要进行加工粘合，形成比原木材性能有显著提高的结构构件，如工字木搁栅梁单跨可以达到18米，是实木规格材难以作到的。轻型木绗架是由规格材拼装用于楼盖和屋盖的绗架梁，绗架接点采用镀锌齿板连接。木基结构板材（OSB板等）用作墙体、楼盖包覆板材，除包覆和承受压力作用外，还传递和承受风载、地震荷载等横向剪力。 轻型木结构建筑具有突出的技术特点，产品、构件工业化程度高、规格系列齐全，施工技术简单、施工质量易于控制、现场干法施工、建造速度快，结构整体性好，抗震优良，建筑造型容易实施，使建筑效果更加丰富多样，能源利用节约高效，建筑材料生态环保，可回收利用等。 轻型木结构房屋的建造方面，联众木业在业界也有极好的口碑，其生产的轻型木结构房屋具有以下四个优势：
