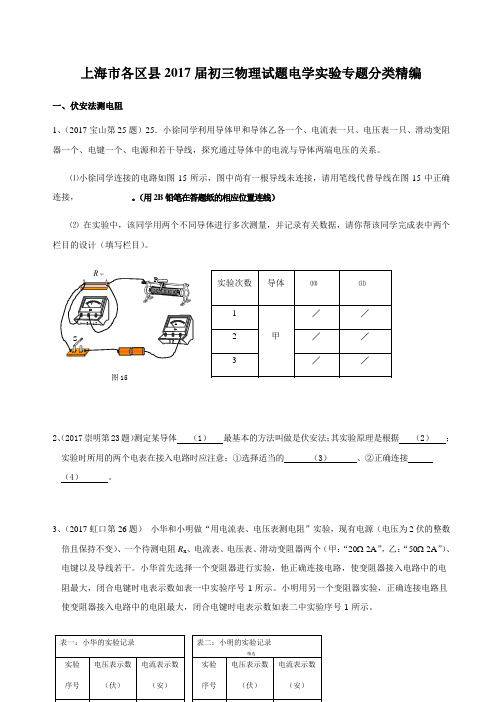

上海市各区县2017届初三物理试题电学实验专题分类精编
一、伏安法测电阻
1、（2017宝山第25题）25．小徐同学利用导体甲和导体乙各一个、电流表一只、电压表一只、滑动变阻器一个、电键一个、电源和若干导线，探究通过导体中的电流与导体两端电压的关系。
⑴小徐同学连接的电路如图15所示，图中尚有一根导线未连接，请用笔线代替导线在图15中正确连接，____________。（用2B铅笔在答题纸的相应位置连线）
⑵在实验中，该同学用两个不同导体进行多次测量，并记录有关数据，请你帮该同学完成表中两个栏目的设计（填写栏目）。
（2017崇明第23题）测定某导体（1）最基本的方法叫做是伏安法；其实验原理是根据（2）；2、
实验时所用的两个电表在接入电路时应注意：①选择适当的（3）、②正确连接
（4）。
3、（2017虹口第26题）小华和小明做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数
倍且保持不变）、一个待测电阻R x、电流表、电压表、滑动变阻器两个（甲：“20Ω2A”，乙：“50Ω2A”）、电键以及导线若干。小华首先选择一个变阻器进行实验，他正确连接电路，使变阻器接入电路中的电阻最大，闭合电键时电表示数如表一中实验序号1所示。小明用另一个变阻器实验，正确连接电路且使变阻器接入电路中的电阻最大，闭合电键时电表示数如表二中实验序号1所示。
① 若小华选择的变阻器为________，他实验所用电源的电压为________。
② 实验中他们分别移动变阻器的滑片P 到某一位置时，观察到电流表示数均如图12所示。他们继续移动滑片P ，发现当电压表示数最大时，电流表指针在图12的位置上恰好都偏转了8格。请将他们的实验数据填写在表一、表二的实验序号2中。________ ③ 小华和小明都只测量了两组数据，不符合实验要求，两位同学讨论后找到了解决问题的办法。请简要说明他们的解决办法，并通过计算求出R x 的阻值（计算电阻时精确到0.1欧）。________
4、（2017奉贤第26题） 小陈同学做“用电流表、电压表测电阻”实验，电源电压保持不变，现有待测电阻、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好。他连接电路后，按正确的实验步骤操作，刚闭合电键时，电流表示数为0.22安，电压表示数为2.2伏，接着他移动变阻器的滑片，观察到电流表示数变大而电压表示数变小，经过思考后他重新正确连接电路，按正确步骤操，闭合电键时发现电压表示数为2.3伏；然后他将变阻器滑片P 移到中点，电流表的示数如图17所示；继续移动变阻器滑片，直到电流表示数最大为0.44安。 （1）请根据实验过程，将下表填写完整。
4
0.44
（2）待测电阻平均阻值是________欧。（计算电阻时，精确到0.1欧）
5、（2017嘉定第25题） 在做“用电流表、电压表测电阻”的实验中，连接电路时电键必须处于 （9） 状态（选填“断开”或“闭合”）。现有待测电阻R x 、滑动变阻器、电压表、电流表、电键、若干导线和多节干电池，小李按照图17（a ）所示的电路正确连接电路，在闭合电键前，他应将滑动变阻器的滑片P 移到 （10） （选填“A ”或“B ”）端，闭合电键后测得R x 两端的电压是4伏，电流表示数如图17（c ）所示是 （11） 安，计算此时电阻R x 的阻值是 （12） 欧。实验时要测量多组数据，以便将计算结果取平均值来减小误差，下列做法可行的是 （13） 。
（15） （16）
（17） （14）
A．按照图17（a）所示的电路，移动滑动变阻器的滑片P的位置；
B．按照图17（b）所示的电路，多更换几个相同的待测电阻R x；
C．按照图17（b）所示的电路，改变串联干电池的节数；
6、（2017普陀第25题）学习伏安法测电阻，小张决定自主实验。首先依照图17（a）所示电路图正确连接器材，别和电键后，他观察到电压表电流表分别为6伏和0.58安；为了减小误差进行多次测量，他又从“10Ω1A”“20Ω1A”两个滑动变阻器选择一个连入电路，当滑片置于一端时，电流表示数如图17（b）所示，在滑片向另一端移动过程中，他发现两电流表示数始终不变，思考后他重新连接并进行实验，将正确测得的两组实验数据记录在草稿纸上，如图17（c）所示。
○1实验过程中出现两电表示数始终不变的原因可能是：。
○2小张选用的滑动变阻器的规格是：。
○3请根据图17及相关信息，将下表填写完整。（计算电阻时，精确到0.1欧）
7、（2017青浦第30题）小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电源的电压为6伏。他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安。小张经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验。闭合电键后，移动变阻器的滑片到某个位置时，两个电表的示数分别如图11（a）、（b）所示。根据该同学实验中观察到的现象，请将有关的数据填入表格内，并求出RX的阻值。（计算电阻时，精确到0.1欧）（17）
8、（2017松江第25题）小王同学做“用电流表、电压表测电阻”实验，所有元件均完好。他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中，他移动变阻器的滑片到某端点。刚闭合电键时，观察到电流表、电压表示数如图17（a ）、（b ）所示。当他移动变阻器的滑片时，观察到两电表的指针向相反方向偏转。他经过思考，求出了滑动变阻器的最大阻值。他重新正确连接电路，实验步骤正确。闭合电键时，观察到电压表的示数如图17（c ）所示。当他移动变阻器滑片到中点位置时，记录电流表的示数在下表中。他继续移动滑片，发现电流表示数最大为0.28安。
① 实验所用滑动变阻器的最大阻值为 （9） 欧
② 请根据上述他重新正确连接电路时的相关信息，将下表填写完整。（计算电阻时，精确到0.1欧） （10）
9、（2017徐汇第27题） 小徐做“用电流表、电压表测电阻”实验，现有电源（电源为6伏且保持不变）、待测电阻Rx 、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好。他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10—0.28安，电压表示数的变化范围为0—4.0伏，当移动滑动变阻滑片到某个位置时，电压表、电流表的示数分别如图20（a ）（
b ）所示。请将下表填写完整。（计算电阻时，精确到0.1
欧）
10、（2017杨浦第30题）小明在做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压不高于6伏。他正确连接实验器材，实验步骤正确，闭合电键后，观察到电压表恰好满刻度。经过思考后，为了精确读数，他断开电键，适当调整电路，闭合电键后，在移动变阻器滑片P的过程中，观察到电压表示数的最大值为1.5伏，电流表示数的变化范围为0.30安—0.44安。当变阻器滑片P移到a点时，观察到电压表、电流表示数如图21所示。
图21 图22
①如图22所示，小明调整后的电路中有两根导线尚未连接，请用笔画线代替导线补上。
②实验中的电源电压为（12）伏，滑动变阻器的最大阻值为（13）欧。
③经计算可知，a点在滑动变阻器中点位置的（14）侧（选填“左”或“右”）。
④通过实验测得电阻平均值为（15）欧。（②、③、④题写出计算过程，电阻平均值精确到0.1欧）
11、（2017静安第26题）某小组同学做“用电流表、电压表测电阻”实验。
①该实验的目的是：（11）。
②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示。
（a）上述三个方案中，能实现“多次实验，减小误差”的方案有（12）（填序号）；方案Ⅲ与
另两个方案相比，优点有：（13）（写出两点即可）。
（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图12所示，滑动变阻器有两种规格（分别标有“5欧3安”和“50欧1.5安”字样）。
小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由。（14）
12、（2017长宁、金山第28题）小王同学在做“用电流表电压表测电阻”的实验时，实验器材齐全且完好。
①他连接电路，闭合电键，观察到电压表、电流表示数如图17（a）所示，接着他将滑片移到另一端，观察到电压表示数为6伏，电流表示数为0.12安，请根据上述现象判断实验过程中可能存在的问题是（9）。（写出其中一个问题即可）
②经过分析后小王调整电路重新实验，且步骤正确。闭合电键，观察到电压表的示数如图17（b）所示。移动滑片到中点位置时，电流表的示数为0.2安。请画出他调整后的实验电路图（10）。（请画在答题卡的方框内）
③请帮小王完成实验数据表格的填写（电阻精确到0.1
13、（2017闵行第30题）小闵同学在做“用电流表、电压表测电阻”的实验中，选用了若干节新的干电池作为电源，标有“20欧1安”字样的滑动变阻器及其它相关器材。他先用导线把待测电阻、滑动变阻器、电流表、电源、电键串联连接，再把电压表并联接入电路中。实验中，小闵根据需要改变了电表量
程，但没改变各电表接入的位置。在保证电路安全的情况下小闵移动滑片，他记录下了电压表的最大示数为6伏，最小示数为2.6伏；且观察到电压表的示数从6伏变化到4.5伏时电流表示数的变化量为0.29安。
（1）滑动变阻器上标有的“20欧 1安”字样，其意义是（13）。 （2）请判断电压表所接的位置，并简述理由。（14） （3）根据以上信息请将实验数据记录表填写完整。（15）
14、(2017黄浦一模25) 小华同学在做“用电流表、电压表测电阻”的实验，所用器材齐全且完好。
（1）实验中，需要测量和记录的两个物理量是 （2）在连接电路是，电键应 ，闭合电键前，应使滑动变阻器连入电路的电阻最 。
（3）小华正确连接电路进行实验，当变阻器滑片处于某位置时，电流表的示数如图15所示，为了读出电流表的示数，他应进行的操作是 。
（4）该实验需要进行多次测量，其目的是 。
二、测小灯电功率
15、（2017浦东第25题）甲同学要测定导体R x 的电阻，乙同学要测定标有“3.5V ”字样小灯L 的额定电功率。他们选取了电压均为6伏的电源、均标有“20Ω 2A ”字样的滑动变阻器及电键和导线等。但在选取电表时，发现可选择的器材中只有一个电流表和一个电压表，经讨论后两位同学各选取了一个电表。接着，他们分别将所选电表正确接入电路，并按规范步骤进行操作。
（1）为了能顺利完成各自的测量任务，选取电压表的是 (9) 同学。两位同学实验依据的原理 (10) （选填“相同”或“不同”）。连接电路时，电键应处于 (11) 状态。
（2）选取电流表的同学闭合电键时，电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧），电流表示数0.22安。选取电压表的同学闭合电键时，电压表示数2.3伏；同样将滑片移至中点位置时，电压表示数3.5伏。
综合上述信息，甲同学测得R x 的电阻是 (12) 欧，乙同学测得小灯L 的额定电功率是 (13) 瓦。
答案： 1、（宝山一模）
23. 质量；游码；电流表；0.6A ．。 2、（崇明一模）
23. 电阻； 欧姆定律； 量程； “+”、“-”接线柱。 3、（奉贤一模）
26.（14）0.22 （15）3.0 （16）0.30 （17）4.5 （18）10.2 4、(虹口一模)
①（14）甲； （乙） （15）6伏。 （12伏） ②（16）（注：②题答案随①题而变）
③（17）他们进行合作，共三组数据，符合实验要求。 Rx1＝U1/I1＝2.0伏/0.2安＝10.0欧 Rx2＝U2/I2＝10.7欧 Rx3＝U3/I3＝10.0欧
Rx ＝（Rx1＋Rx2＋Rx3）/3?10.2欧 5、（嘉定一模）（9）断开 （10）B ；（11） 0.2A ；（12）20欧；（13）A 、C 6、（普陀一模）
（1）滑动变阻器下方两个接线柱接入电路中，使得滑动变阻器始终以最大电阻接入电路 （2）"1,20"A Ω
7、（青浦一模）
8、（松江一模）
(9)10
(10)
9、（徐汇一模）
10、（杨浦一模）
11、（静安一模）
（11）会用电流表、电压表测电阻
（12）Ⅰ、Ⅱ、Ⅲ
（13）多次实验时，电路不需要重新连接，操作简便；
待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；
变阻器连入电路处于电阻的最大值，可保护电路元件。
（14）应选择标有“50欧1.5安”的滑动变阻器。
理由：可使待测电阻两端的电压及通过的电流的变化范围更大，方便读数；电压表的读取取0-3伏，读数更准确。
12、（闵行一模）
（13）接入电路的最大阻值为20欧，允许通过的最大电流是1安。1分
（14）Rx=△U/△I=(6伏-4.5伏)/0.29安=5.17欧
若电压表并在未知电阻两端，则I=U大/Rx=6伏/5.17欧=1.16安>1安1分
∴电压表并在滑动变阻器两端1分
（15）（注：每行实验数据1分，共3分）
13、（长宁、金山一模）
电压表接在滑动变阻器两端，滑片没有移到阻值最大处（写出其中之一即可）。
14、（黄浦一模）（9）待测电阻两端电压和通过的电流（10）断开（11）最大（12）断开电键，将电流表接入小量程（13）取均值，减小误差
15、（浦东一模）(9) 乙(10) 不同(11) 断开
(12) 17.4 (13) 0.875
