施耐德触摸屏介绍
1.1 画面编辑软件安装
点击安装文件包中的“Install.exe”可执行文件，出现下面的界面，点击“Vijeo-Designer简体中文”，按提示步骤进行安装。
在如下的弹出窗口中点击许可证协议，进行下一步，
输入用户名，公司等信息，参考号和序列号需参照安装文档中的“sn.txt”文档，
点击继续则安装该软件，完成后确认即可。
1.2 打开工程
1.2.1 打开画面编辑软件
从桌面或“开始”菜单中，启动编辑软件Vijeo-Designer。
1.2.2 打开工程
点击菜单栏中的“文件”-“导入/导出”，从存放的文件夹中导入对应工程的触摸屏文件，
双击导航器中对应的触摸屏文件名即可打开。

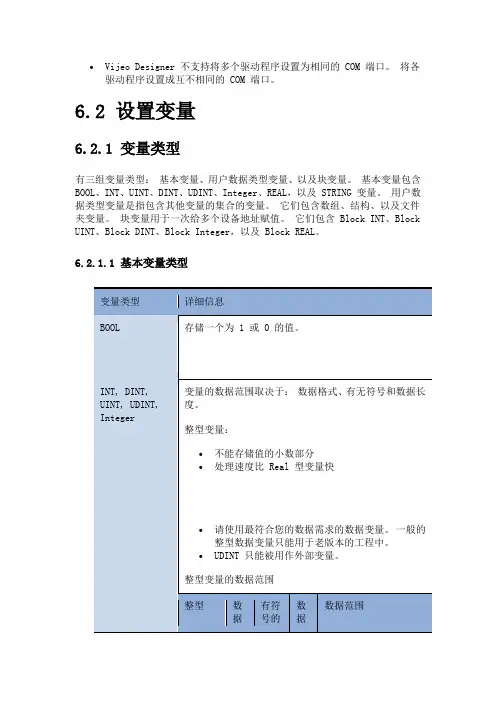

1.3修改触摸屏的测点定义
打开画面后，从导航器中选择画面，对需修改的画面进行编辑。
双击窗口选择列表中的SOE1
鼠标双击需修改的测点，一次可修改16个点
在弹出的对话框中修改描述和字体的大小及颜色等。
以上是对SOE量测点的修改，其他测点修改同上。
1.4触摸屏程序下载
1.4.1 通讯参数设置
点击导航器中的Target1，在属性栏中的下载栏中修改对应的IP地址，
在属性栏中的下载项中修改对应的IP地址（需与触摸屏内部设定地址一致，可修改），子网掩码等。
1.4.2 触摸屏的下载
在下载工程前需保存所修改的文件，点击“文件”-“保存”，然后点击菜单栏中的“生成”-“验证所有目标”，对文件进行编译，查看程序中是否有误，验证后点击“生成所有目标”，即可将程序生成项目文件。
点击菜单栏中的“生成”-“下载所有目标”，即可下载该项目到触摸屏中了，下载中会有如下的对话框提示。
1.5导出工程
想要把修改好的文件导出到指定的文件夹中，需在导航器中切换到Vijeo-Manager栏，右击该工程名，选择“关闭工程”，
在该工程名上右击，选择“导出工程”，在弹出的对话框中填入导出的工程名和预存放的位置即可。
用户密码制作 本文由龙丰自动化培训中心讲师提供，告诉大家威纶通触摸屏里用户密码的制作过程！ 更多学习内容可关注“龙丰PLC学习”公众号微信！ 软件使用：威纶通触摸屏EBPro软件 1打开威纶触摸屏软件 2点击编辑系统参数设置 3 打开后选择用户密码选项卡
4（选择进阶模式）下面勾选《启用》，最多支持12个用户 在用户名称处设置用户名密码处设置密码（进阶安全模式才能设置用户名） 5类别A 类别B等等指的是类别权限，规定某用户可以使用的类别 对画面中某个功能可以设定安全类别，只有在登录了用户并且该用户支持此权限才可以对其功能进行操作 6勾选好用户并且设置好账号密码之后需要设定控制地址此地址是触摸屏内部LW存储区例如LW1000 设定好了点确定（注意有时候控制地址不能写入，需要从新点击一次上面账号的启用按钮）
7新建一个窗口 8制作用户登录所使用的登录账号密码功能 想要制作这些东西首先要知道账号密码登录功能对应的地址是哪些？ 这里提到一个概念：用来实现某些特定功能的连续的地址我们把他叫做控制地址 下面有个表格请仔细查看例如之前我们设置过了控制地址是LW1000 那么N=1000
9 根据上面表格请耐心观看 LW-N 里面的N是我们设定的控制地址号例如我们刚刚设定的LW1000 那么N就是1000 如果地址是N+1 那么对应LW1001 这些数据都是以字（占16位）为单位但是占用数量不同LW1000 LW1001 LW1002 LW1003都是占用1个字的结构 LW1004至LW1011占用了8个字此地址中存放的是我们需要输入的用户名 LW1012至LW1019占用了8个字此地址中存放的是我们需要输入的密码 接下来我们详细学习控制字的使用
WINCC Flexible学习资料 WINCC Flexible界面介绍， 主要包括项目试图，项目试图是我们编辑项目功能的列表。 对象试图，是指一个或多个编程对象的视图属性。 属性视图，是指编辑对象的属性，在属性视图中设备工具的功能，连接变量，更改外观，调用系统函数。 输出视图，在编辑完成后，项目需要编译，编译的结果和状态在输出视图中显示。 工具窗口，是在编程时，可选用的功能按键和IO域 工作区，编程区域。 实例1 要求：利用HMI设备来控制西门子200里面的m0.0和m0.1，分别作为启动和停止控制Q0,0的输出。利用工具窗口里，简单对象里面的圆来显示PLC内部Q0.0的状态，当Q0.0接通时，圆为一个颜色，当Q0.0为1时，圆为另一个颜色。PLC控制程序如下 众为自动化中心尹老师第1页
在PLC的程序中，启动的触点要与外部输入点并联，停止的触点要与外部输入点串联，只有这样HMI设备上的启动停止，和外部的启动停止才能共同控制Q0.0的输出。 下面来看HMI设备上的编程。 首先，打开WINCC Flexible编程软件创建一个空项目。 然后选择设备类型为。Micro Panels里面的TP178micro6寸屏。 点击确定生成一个空项目。 众为自动化尹老师第2页
面上面工具条里的视图，然后点击重新设置布局 化状态。 下一步，保存次工程，因为WINCC Flexible不 具备上载功能，所以创建工程完成后，先保存 工程，存于指定的文件夹下，一防止组态的设 备因为异常情况而消失。点击项目另存为按钮 下一步创建一个连接：连接是PLC与HMI设备通讯的参数，PLC与HMI设备的数据交换
（电工技师培训资料） 触摸屏及应用 触摸屏全称叫做触摸式图形显示终端，是一种人机交互装置，故又称人机界面。触摸屏是在显示器屏幕上加了一层具有检测功能的透明薄膜，使用者只要用手指轻轻地碰触摸屏上的图符或文字，就能实现对主机操作和信息显示，人机交互更为简捷方便。 6、1触摸屏的作用与功能 触摸屏一般通过串行接口与个人电脑、PLC以及其他外部设备连接通讯、传输数据信息，由专用软件完成画面制作和传输，实现其作为图形操作和显示终端的功能。在控制系统中，触摸屏常作为PLC输入和输出设备，通过使用相关软件设计适合用户要求的控制画面，实现对控制对象的操作和显示。 目前市场触摸屏的种较多，如三菱公司的GOT系列、松下公司生产的GT系列、OMRON公司NT系列等。它们的原理和使用方法大同小异，这里以三菱公司生产的F940GOT-SWD/LWD-C/E型为例（以下简称GOT），介绍其应用方法。另外，文中提到的DU（Digital Unit）泛指数字单元装置,也包括GOT. 6.1.1各部分名称及功能 图6-1所示为F940 GOT触摸屏外形。 图6-1 触摸屏外形 触摸屏正面板如图6-1a）所示，①为触摸显示屏幕，由320-240像素组成，可显示字符串：20字×15行/全角，字符种类包括英文字母、数字、符号、汉字等。 触摸屏背面板如图6-1b）和 6-1c）所示，②为GOT电源和接地配线端子。 ③为PM-20BL型电池，用于保存采样数据、报警记录及当前时间，画面数据保存，内置闪存时不需要电池。④为扩展接口，用于同F940GOT-40UMB型数据传送适配器连接，将画面数据保存在EPROM中。⑤为RS232C连接器，用于同PLC或微型计算机的RS-232口连接传送数据，也用于多个GOT单元连接或同条形阅读器、打印机的通信。⑥是RS422连接器，用于PLC连接或多个GOT单元连接。 6.1.2F940GOT触摸屏与外围单元的连接
威纶触摸屏内部节点说明 类型说明 位(Bit) LB : Local记忆体的地址 位(Bit) RBI: 配方记忆体的索引地址 位(Bit)LW_BIT: Local记忆体的地址的位地址 位(Bit)RW_BIT: 配方记忆体的绝对地址的字地址 位(Bit)RW_A_BIT: 配方记忆体的绝对地址的字地址 字(Word) LW: Local记忆体的地址 字(Word) RWI : 配方记忆体的索引地址 字(Word) RW: 配方记忆体的绝对地址 字(Word) RW_A: 配方记忆体的绝对地址 注:RB和RW指向的是相同的区域，比如RB50~RB5F和RW5一样映射的都是同一个区域，RB50就是RW5的首地址。但是LB和LW映射的则是不同的区域，它们在记忆体中指向的地址是不同的。LW和LW_BIT是同一个区域。 在LB中的LB9000~LB9999，LW中的LW9000~LW9999，RW中的RW60000~RW65535的记忆体地址是系统内部保留使用的，都有特殊的用途，用户不能象使用一般的设备那样使用，而必须根据相关手册来使用它们的特殊功能。详细内容请参照第24章[系统保留寄存器地址和作用]。 当配方记忆体被索引地址访问时，索引地址在LW9000所显示的————————————————————————————————————————————————————— 地址的偏移量的地址开始查找。比如如果(LW9000)= 50，那么索引地址RWI 100将访问RW 150 (100+50)的地址的数据。
这些地址均为HMI的内部地址，对应于HMI的存储区。其地址范围在EB8000软件中均得到提示。 --------------------------------- EM0—EM9指的是本机扩展寄存器，如U盘/SD卡上的数据。如对em0.emi—em9.emi等文件中的地址进行读写。 Emi文件可自动生成，由HMI自动识别读取。由“扩展存储编辑器”打开查看编辑或导入导出为CSV格式用EXCEL打开。 —————————————————————————————————————————————————————
威纶通触摸屏通讯说明 重置系统为出厂设定 当使用新的触摸屏时必须重新设置触摸屏内部的各种密码。 方法：1.将触摸屏后的止拔开关DIP1，DIP2，DIP3，DIP4（打开触摸屏后盖即可看到相应的标识）对照说明书进行相应的操作。即将DIP Switch 1设置为ON，其余DIP2，DIP3，DIP4Switch保持为OFF 2.给MT8000重新上电此时MT8000会先切换至屏幕触控校正模式，在完成校正动作 后会弹出一个对话窗口如下图。此对话窗口将询问使用者是否将MT8000的系统设定密码恢复为出厂设定，若为是则选定YES即可，反之则选择NO 当选择为YES后，会弹出另一个对话窗口，如下图。此对话窗口将再次确认使用者是否要将MT6000的系统设定密码恢复为出厂设定，并且要求使用者输入YES做为确认，在完成输入后按下OK即可。 3.关闭触摸屏，将其后的止拔开关按照说明书扳到指定位置。(MT6000系列出厂时的系统预设密码为111111，但必须重设其它密码，包括download与upload所使用的密码皆需重设。) 注意：当进行MT8000的重置动作时，触摸屏内的画面程序以及所储存的历史资料将全部被清除。 4.开机重新设置各种密码
Local Password 进入系统设定时所需的密码 Upload Password 上传画面程序时所需的密码 Download Password 下载画面程序时所需的密码 Upload (History) Password 上传取样数据与事件纪录档案时所需的密码。 以下为触摸屏USB驱动程序安装说明: 1、选择第二选项“从列表或指定位置安装（高级）”，并按下“下一步”。
研 发 部 ITO 培 训 资 料 （2010年07月12日）注：此资料不得私自复印外带。
目录 一、标准规范； 二、结构与类别； 三、常用物料与特性； 四、设计规范； 五、工艺流程及注意事项； 六、ITO使用注意事项； 七、ITO标准品; 1、命名方式 2、产品包裝 3、產品的配備 4、Controller Driver型號 5、四线、五线電阻式T/P工作原理、区别及我司TP的优势 6、不同材料的標準品的適用範圍 7、產品測試.
研发部ITO培训 一、标准规范 1.电子特性： 1)电路等级：1.8-3.3V(DC)。 2)透明度：透光率测试由三个参数决定，分别是透明度、雾化度及清晰度。不同的参数值表现不同的外观。 (1) 投射电容：在550nm的光波长下，产品的透光率：>90%。 (2) 表面电容：在550nm的光波长下，产品的透光率：>95%。 （条件GLASS厚度为0.55mm时，Lens厚度1.1mm） 电容式 电路等级：3.3V (DC)，35mA 透光率：在550nm的波长下，产品透光率 >90% 绝缘阻抗：>25MΩ、25V(DC) 电容值：<5nf 触点抖动时间：<3ms 表面硬度: 9H 使用寿命：敲击寿命：>2.25亿 注：用φ2、60°硬度橡皮头、250g、频率2次/秒 线性：<1.5% (特殊需求可<1.0%) 操作温度：-15℃~ +70℃ 储存温度：-50℃~ +85 ℃ 二、结构与类别 1．产品结构 1）双面ITO结构： a、单面镀金属： b、双面镀金属： 2）单面ITO结构： a、 3）FILM+FILM结构：
威纶触摸屏内部节点说 明 标准化管理部编码-[99968T-6889628-J68568-1689N]
威纶触摸屏内部节点说明 类型???说明 位(Bit)?LB?:??Local记忆体的地址? 位(Bit)?RBI:??配方记忆体的索引地址? 位（Bit）LW_BIT:??Local记忆体的地址的位地址 位（Bit）RW_BIT:??配方记忆体的绝对地址的字地址 位（Bit）RW_A_BIT:?配方记忆体的绝对地址的字地址 字(Word)?LW:??Local记忆体的地址? 字(Word)?RWI?:?配方记忆体的索引地址? 字(Word)?RW:?配方记忆体的绝对地址? 字(Word)?RW_A:?配方记忆体的绝对地址? 注：RB和RW指向的是相同的区域，比如RB50~RB5F和RW5一样映射的都是同一个区域，RB50就是RW5的首地址。但是LB和LW映射的则是不同的区域，它们在记忆体中指向的地址是不同的。LW和LW_BIT是同一个区域。 在LB中的LB9000~LB9999，LW中的LW9000~LW9999，RW中的 RW60000~RW65535的记忆体地址是系统内部保留使用的，都有特殊的用途，用户不能象使用一般的设备那样使用，而必须根据相关手册来使用它们的特殊功能。详细内容请参照第24章[系统保留寄存器地址和作用]。 当配方记忆体被索引地址访问时，索引地址在LW9000所显示的地址的偏移量的地址开始查找。比如如果(LW9000)=?50，那么索引地址RWI?100将访问RW?150?(100+50)的地址的数据。 这些地址均为HMI的内部地址，对应于HMI的存储区。其地址范围在EB8000软件中均得到提示。 --------------------------------- EM0—EM9指的是本机扩展寄存器，如U盘/SD卡上的数据。如对em0.emi— em9.emi等文件中的地址进行读写。 Emi文件可自动生成，由HMI自动识别读取。由“扩展存储编辑器”打开查看编辑或导入导出为CSV格式用EXCEL打开。
威纶通触摸屏通讯说明 Prepared on 24 November 2020
威纶通触摸屏通讯说明 重置系统为出厂设定 当使用新的触摸屏时必须重新设置触摸屏内部的各种密码。 方法：1.将触摸屏后的止拔开关DIP1，DIP2，DIP3，DIP4（打开触摸屏后盖即可看到相应的标识）对照说明书进行相应的操作。即将DIP Switch 1设置为ON，其余DIP2，DIP3，DIP4Switch保持为OFF 2.给MT8000重新上电此时MT8000会先切换至屏幕触控校正模式，在完成校正动 作后会弹出一个对话窗口如下图。此对话窗口将询问使用者是否将MT8000的系统设定密码恢复为出厂设定，若为是则选定YES即可，反之则选择NO 当选择为YES后，会弹出另一个对话窗口，如下图。此对话窗口将再次确认使用者是否要将MT6000的系统设定密码恢复为出厂设定，并且要求使用者输入YES做为确认，在完成输入后按下OK即可。 3.关闭触摸屏，将其后的止拔开关按照说明书扳到指定位置。(MT6000系列出厂时的系统预设密码为111111，但必须重设其它密码，包括download与upload所使用的密码皆需重设。) 注意：当进行MT8000的重置动作时，触摸屏内的画面程序以及所储存的历史资料将全部被清除。 4.开机重新设置各种密码 Local Password 进入系统设定时所需的密码 Upload Password 上传画面程序时所需的密码 Download Password 下载画面程序时所需的密码 Upload (History) Password 上传取样数据与事件纪录档案时所需的密码。 以下为触摸屏USB驱动程序安装说明: 1、选择第二选项“从列表或指定位置安装（高级）”，并按下“下一步”。 2、“在这些位置上搜索最佳驱动程序”选项下勾选“在搜索中包括这个位置”，浏览驱动程序即你安装Easy Builder文件下的USB驱动文件 安装路径指向C:\EB8000\usbdriver，按下“确定”及“下一步”。 3、此时，计算机会从C:\EB8000\usbdriver安装Weintek HMI i Series驱动程序。
$6 人机界面应用初步 一、概述 ?人机界面是在操作人员和机器设备之间作双向沟通的桥梁，用户可以自由的组合文字、按钮、图形、数字等来处理或监控管理及应付随时可能变化信息的多功能显示屏幕。随着机械设备的飞速发展，以往的操作界面需由熟练的操作员才能操作，而且操作困难，无法提高工作效率。但是使用人机界面能够明确指示并告知操作员机器设备目前的状况，使操作变的简单生动，并且可以减少操作上的失误，即使是新手也可以很轻松的操作整个机器设备。 1
?使用人机界面还可以使机器的配线标准化、简单化，同时也能减少PLC控制器所需的I/O点数，降低生产的成本同时由于面板控制的小型化及高性能，相对的提高了整套设备的附加价值。 ?触摸屏作为一种新型的人机界面，从一出现就受到关注，它的简单易用，强大的功能及优异的稳定性使它非常适合用于工业环境，甚至可以用于日常生活之中，应用非常广泛，比如：自动化停车设备、自动洗车机、天车升降控制、生产线监控等，甚至可用于智能大厦管理、会议室声光控制、温度调整…… 2
1. 触摸屏的基本结构和工作原理 根据工作原理和传输信息的介 质不同，分为： ?电阻式 ?电容感应式 ?红外线式 ?表面声波式 3
（1）电阻式触摸屏的主体结构 是一块与显示屏表面相匹配的多层透明薄膜?基层：强化玻璃或硬塑料平板，表面涂有一层导电电阻层（如氧化铟涂层－ITO） ?表层：经过表面硬化处理、光滑防刮的塑料层，其内表面也涂有导电层 ?隔离点：小于0.001”的透明塑料粒 4
5
（2）工作过程 ?在内层ITO上分X、Y轴二个方向加上直流电压，使其产生X、Y二个方向上＋5V～0V的电场，各点电位按梯度线性分布。 ?手指或硬物点压触摸屏时，在点压处外层发生凹陷，使外层内表面的ITO涂层与基层表面的ITO层发生接触，此时外层ITO的电位由原来的0V变为非零。控制器分时对X轴和Y轴加上电压并测量外层电位的高低，经A/D转换并与5V电压进行比较，即可计算出该接触点的坐标值，然后通过类似鼠标的操作来执行相应的程序。 6
MT6071iP威纶通触摸屏使用手册 三、印刷机的电气原理 1、电气设计部分 由于印刷机的长度过长，为了操作方便，在两个不同的位置各放置一个触摸屏: MT8102iE和MT6070iH，在主人机界面(MT8102iE中，设计了4幅画面，包括整体图形、故障报警、机器速度和印刷控制。还有两个自动弹出窗用于对电子凸轮参数（Q00 plc内部地址）的修改，实现在线控制； 另一个威纶触摸屏（MT6070iH）中，也设计了4幅画面，包括印刷控制、水辊速度显示、调版显示和计数控制.故障显示使用指示器，给出位元件即刻实现闪动效果，让操作者很方便的知道故障部位，整体感很好.在水辊速度显示中，设计了一个显示图，可以显示水量增加大小，同时也可以方便监控. 1、威纶TK&MT系列触摸屏型号：TK系列： TK6051IP/TK6071IQ/TK6071IP/TK8071IP; MT(IP)系列： MT6051IP/MT8051IP/MT6071IP/MT8071IP/MT6102IQ/MT610 3IP/MT8102IP; MT(IE)系 列:MT8050IE/MT6071IE/MT8071IE/MT8070IER/MT8101IE/MT 8102IE/MT8103IE/MT8121IE/MT8150IE
威纶是威纶通的简称。威纶通科技有限公司（WEINVIEW CO.,LTD）是集研发、生产、制造、销售于一体的人机界面供应商，基于先进的人机沟通技巧和品牌化发展理念，在生产自动化、过程自动化领域提供多种选择的优质人机界面产品、解决方案及服务。WEINVIEW品牌专注于中国HMI市场，已广泛应用于机械、纺织、电气、包装、化工等行业。 我们的触摸屏4.3”—10”液晶屏幕的完整产品线：大小任选，提供4.3”—10”各种尺寸触摸屏；水平与垂直屏幕显示方向：垂直水平，屏幕显示方向可配合使用环境自由选择；IP65防护等级：所有机型都满足NEAM4/IP65防护等级可在0—50度下使用；PLC的连线功能：兼容市面上最常见的250款以上PLC/控制驱动，满足各种工业自动化需求；接口具有多组RS232/RS485 2W/4W,及USB Host/Client接口；USB Host接口即插即用，不仅可做工程上传和下载，以及资料的存储媒介使用，更可直接连接打印机、条码机、鼠标、PLC等用途品）
威纶通触摸屏窗口密码怎么设计制作 公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
用户密码制作 本文由龙丰自动化培训中心讲师提供，告诉大家威纶通触摸屏里用户密码的制作过程！ 更多学习内容可关注“龙丰PLC学习”公众号微信！ 软件使用：威纶通触摸屏EBPro软件 1打开威纶触摸屏软件 2点击编辑系统参数设置 3打开后选择用户密码选项卡 4（选择进阶模式）下面勾选《启用》，最多支持12个用户 在用户名称处设置用户名密码处设置密码（进阶安全模式才能设置用户名） 5类别A类别B等等指的是类别权限，规定某用户可以使用的类别 对画面中某个功能可以设定安全类别，只有在登录了用户并且该用户支持此权限才可以对其功能进行操作 6勾选好用户并且设置好账号密码之后需要设定控制地址此地址是触摸屏内部LW 存储区例如LW1000 设定好了点确定（注意有时候控制地址不能写入，需要从新点击一次上面账号的启用按钮） 7新建一个窗口 8制作用户登录所使用的登录账号密码功能 想要制作这些东西首先要知道账号密码登录功能对应的地址是哪些？ 这里提到一个概念：用来实现某些特定功能的连续的地址我们把他叫做控制地址下面有个表格请仔细查看例如之前我们设置过了控制地址是LW1000那么N=1000 9根据上面表格请耐心观看 LW-N里面的N是我们设定的控制地址号例如我们刚刚设定的LW1000那么N就是1000
如果地址是N+1那么对应LW1001这些数据都是以字（占16位）为单位但是占用数量不同LW1000LW1001LW1002LW1003都是占用1个字的结构 LW1004至LW1011占用了8个字此地址中存放的是我们需要输入的用户名 LW1012至LW1019占用了8个字此地址中存放的是我们需要输入的密码 接下来我们详细学习控制字的使用 LW-N 例LW1000 这个是命令也就是执行动作具体执行什么动作请看上面表格 当我们需要进行登录（账号密码已经输入完毕时）请将LW1000的值写1 注销账号（退出登录）请将3写入到LW1000 LW-N+1 例LW1001这个是执行命令后的结果信号比如登录成功或者密码错误等 请看下面表格注意此数据是16进制数 如果密码输入错误，LW1001中会显示10这是个16进制数10（等于10进制的16） 10．到这里我们实现基本功能的地址已经全部认识完毕需要其他特殊功能请查看表格使用 想完成什么就用什么地址去做 接下来我们制作一个登陆功能在新建窗口中插入字元用来打账户和密码 根据上面表格登录需要用账号密码登录功能 制作账号需要一个字元（为什么不用数值呢，因为这个数据占8个字数值放不下） 同理制作密码也需要一个字元
