蓄冷技术介绍 广州汉正能源科技有限公司
目录 一、广州汉正能源科技有限公司简介 (2) 二、蓄冷技术简介 (3) 2.1 蓄冷原理 (3) 2.2 蓄冷优势 (3) 2.3 蓄冷应用范围 (4) 2.4 蓄冷分类 (4) 三、广州汉正蓄冷技术 (6) 3.1、动态冰蓄冷介绍 (6) 3.1.1冰蓄冷发展历程 (6) 3.1.2第三代蓄冰技术——动态冰蓄冷 (7) 3.1.3动态冰蓄冷技术优势 (9) 3.1.4动态冰蓄冷系统 (13) 3.2平行流水蓄冷技术介绍 (15) 3.2.1平行流水蓄冷技术优势 (15) 四、工程案例 (19) 1、东莞晶苑毛织制衣有限公司——华南地区最大水蓄冷工程 (19) 2、深圳富士康冰蓄冷项目 (21)
一、广州汉正能源科技有限公司简介 广州汉正能源科技有限公司成立于2012年10月，是一家专业从事能源领域的公司。在工业冷冻、暖通空调、蓄能、变频节能、低压成套电气和自动化系统集成等领域有丰富的设计、施工经验和工程案例。公司拥有雄厚的技术开发力量，汇集了一批具有硕士、博士学历的高素质专业科研人员，与中国科学院广州能源研究所、中山大学、广东工业大学等相关科研单位、高等院校密切合作，先后开发出动态冰蓄冷、平行流水蓄冷、精密基站空调、变频喷淋螺杆冷水机组、高压开启式螺杆机组等系列产品。 “用心做好每件事”是汉正人的经营理念。公司将以雄厚的技术力量为依托，不断地研发新产品；以一流的工程质量为保障，不断地开拓新市场。 公司本着“诚毅”的核心价值观为每一个客户提供完美的产品和“诚毅”的服务。 ·主营业务：动态冰蓄冷工程的设计和工程建设 水蓄冷工程的设计和工程建设 ·为用户提供全面的蓄能和节能技术解决方案

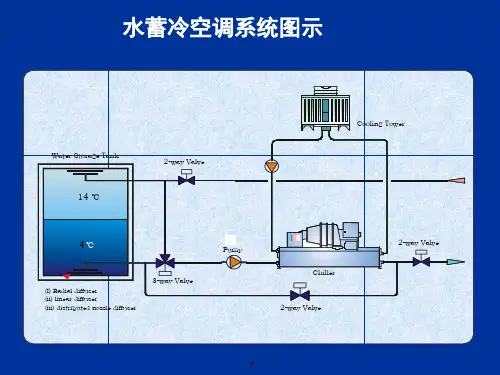

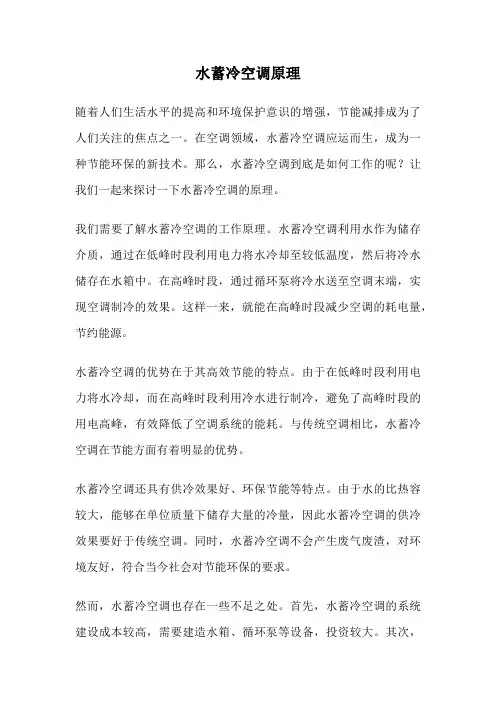

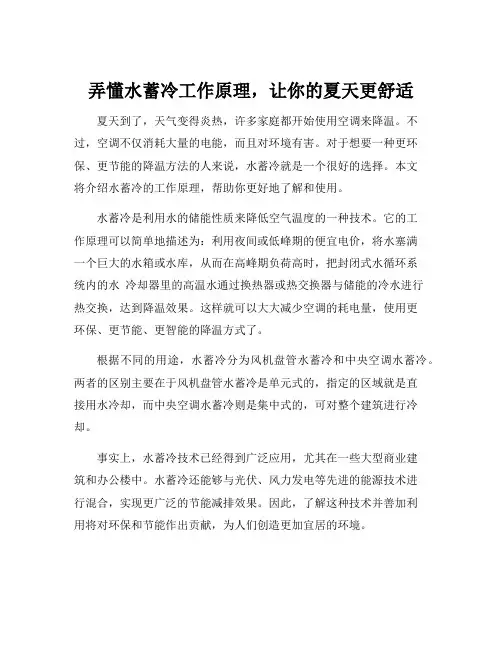

水蓄冷系统自然分层储水池布水系统设计 一、工程概况 本工程位于四川省成都市的一套错峰运行热回收空调系统，蓄水池采用的是现浇钢筋混凝土水池，形状为方形。 二、蓄冷形式的选择 考虑经济适用性能以及建造施工难度，本蓄冷系统采用自然分层水蓄冷形式。 三、蓄冷池布水系统的设置 自然分层系统主要是利用冷热水密度的不同，使温度低的冷水向下运动，温度高的热水向上运动，从而实现冷热水的分层。从热力学原理我们可以知道，两个温度不同的物体放在一起它们之间会有热传递，我们的蓄冷池水层也一样，会在冷热水层中间形成一个温度过度层，我们叫它斜温层，这个斜温层一方面会把我们的冷水冷量传递给热水（由于传递速率不大，冷量流失不多），另一方面又能起到一个冷热区域隔离的作用，因此蓄冷效果的好坏直接受到斜温层的影响，斜温层越稳定，那么我们的冷热区域热量混合就越少，所以自然分层蓄水池的关键是在冷热水层间建立稳定的斜温层。 1、布水管路系统的形式选择 本工程的储水池为方形，根据国内外实际运行经验，选择H型布管形式更加有效，因此我方对本工程也采用H型的布管形式，如下图所示： 布水器分为上下两层，上部为热水的进出口，下部为冷水的进出口，为了防止有压水扰动斜温层，冷水布水器的出水孔设置在管道的下部，热水布水器的出水孔设置在管道的上部，出水孔的宽度一般控制在管道圆周的90°—120°范围内，如下图所示： 冷水出水孔热水出水口
2、布水器的设计计算 由于蓄冷系统的冷热水温度相差不大，通常小于20℃，所以水的密度差不大，形成的斜温层不是很稳定，因此要求布水器出口的水流速度足够小，以免造成对斜温层的扰动破坏，那么我们就需要一个适当的Fr 数以及Re 数，来保证斜温层的稳定，根据国内外经验，要保证维持稳定的斜温层，Fr ≤2,Re=(240—280)，具体的计算式及各参数的含义如下： Fr=[]2/)21(g /ρρρ-h L Q 其中Q 为进口最大流量，m 3/h ，g 为重力加速度，9.8m/s2，h 为最小进水口高度，m ρ1为进口水密度，Kg/m 3， ρ2为储水池内水密度，Kg/m 3，L 为布水器的有效长度，m 。 Re=q/v2 其中q 为布水器单位长度的流量，m 3/s;v 为进口水的运行粘度，㎡/s 。 根据我们的需求运行工况，把数据带入以上两式，就可以求出相应的布水管在水池的最小高度h ，以及布水管单位长度上的出水孔个数及出水孔的大小孔径。 3、布水器管径配置计算 根据主机的额定供水量控制水流速度在1.2m/s 查设计手册求出管径。 4、水泵及水—水板式换热器的选择 根据流量及流速控制扬程，进行水泵的选型，板换根据负荷量进行选择。 5、管网的布置根据现场实际情况根据建筑给排水施工图集综合考虑。
深圳财富港大厦动态冰蓄冷空调系统设计 及应用 深圳华森建筑与工程设计顾问有限公司李百公☆ 广州高菱能源技术有限公司漆科亮肖睿 摘要：动态冰蓄冷系统具有制冰效率高，放冷速度快的优点，但系统运行不够稳定，应用案例少；在深圳财富港大厦的过冷水式动态冰蓄冷空调系统的设计中采用了模块化设计、优化自控设计等方法，在运行调试中采取各种措施保证了过冷水换热器的稳定运行；通过实测运行工况，掌握了系统运行的实际运行工况，并对该系统的设计、运行维护提出了建议。 关键词：动态冰蓄冷过冷水换热器蓄冷放冷运行稳定 Shenzhen caifugang building dynamic ice storage air conditioning system design and application Baigong Li★ Abstract：Dynamic ice storage system has the advantages of high efficiency ice-making, fast speed cooling off, but the system is not stable, and less application case. In ShenZhen caifugang building dynamic supercooled water type adopted in the design of ice storage air conditioning system, and automatic optimization design method of modular design. In the running and debugging took various measures to ensure the stability of the supercooled water heat exchanger; Through actual operation condition, and master the practical operation of the system operation condition, and propose some advantages of the system design, the system running and maintenance Keywords：Dynamic ice storage Supercooled water heat exchanger Cold storage Release cold Running stability Shenzhen huasen architecture and engineering design consulting co. LTD, Shenzhen, Guangdong province, China 引言 由于深圳峰谷电价政策较为优越，近年来蓄冷空调系统的应用越来越多，因系统应用早，技术相对成熟，蓄冷装置占地面积小等原因，冰蓄冷系统特别是静态冰蓄冷成为蓄冷空调系统的主流。 静态冰蓄冷系统制冰时水静态地被冻结成冰并附着在传热壁面上[1]，随着蓄冰量增加，冰层厚度逐渐加大，传热效率及制冷效率也大为降低。为克服上述缺点，动态冰蓄冷系统制冰时水与传热壁面发生热交换，但冰的形成并不在传热壁面，而是在远离传热壁面的空间解除过冷生成冰浆，即制冰过程是动态的，该系统消除了静态冰蓄冷技术的固态冰层导热热阻，同时液体和传热壁面间换热效率高。 ☆李百公，男，1971年3月生，大学，教授级高级工程师 518031深圳华森建筑与工程设计顾问有限公司(0755) 86126775 E-mail：libg@https://www.doczj.com/doc/3c10686331.html,
地源热泵工作原理图讲解-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
地源热泵工作原理图讲解 地源热泵工作原理图讲解 今天为大家介绍一下关于地源热泵以及地源热泵工作原理的详细讲解。地源热泵是一种绿色技术，地源热泵工作原理是利用地热资源将低位能量转化成高位能量从而达到节能的目的，地源热泵能效比一般可以达到5以上，比普通的中央空调要节能40%以上，目前我国也在大力倡导地源热泵中央空调系统，很多专家认为，地源热泵将是中央空调的未来和趋势。 地源热泵为什么如此节能呢，这要从地源热泵工作原理说起，地源热泵主要是利用了地能和水能，和太阳能一样，他们都是免费可再生能源。下面安徽绿能通过地源热泵原理图为大家详细介绍一下地源热泵工作原理，看看地源热泵是如何节能的。 地源热泵原理简述 作为自然现象，正如水由高处流向低处那样，热量也总是从高温流向低温，用著名的热力学第二定律准确表述：“热量不可能自发由低温传递到高温”。但人们可以创造机器，如同把水从低处提升到高处而采用水泵那样，采用热泵可以把热量从低温抽吸到高温。所以地源热泵实质上是一种热量提升装置，它本身消耗一部分能量，把环境介质中贮存的能量加以挖掘，提高温位进行利用，而整个热泵装置所消耗的功仅为供热量的三分之一或更低，这就是地源热泵节能的原理。 地源热泵原理图 地源热泵工作原理
地源热泵系统是从常温土壤或地表水（地下水），冬季从地下提取热量，夏季把建筑的热量又存入地下，从而解决冬夏两季采暖和空调的冷热源。 夏季通过机组将房间内的热量转移到地下，对房间进行降温，同时储存热量，以备冬用。冬季通过热泵将土壤中的热量转移到房间，对房间进行供暖，同时储存冷量，以备夏用，大地土壤提供了一个很好的免费能量存贮源泉，这样就实现了能量的季节转换。 地源热泵原理图 冬季地源热泵工作原理 冬天热泵中制冷剂正向流动，压缩机排出的高温高压R22气体进入冷凝器向集水器中的水放出热量，相变为高温高压的液体，再经热力膨胀阀节流降压
第一章工程概况简述 1.工程概况及主要工程内容 工程概况：本项目位于广东省清远市清新区太平镇万邦鞋业办公大厦,总建筑面积约：15000m2，空调面积：10000m2,建筑总高15m，其中楼层主要为研发室，办公室、制模室、空调设备房等等。 本项目主要工程内容为：中央空调机房冷源系统，冷冻水管立管、每楼层预留水管到管井口、蓄水槽防水、保温及布水工程等。 2.设计概况 本次设计采用大温差水蓄冷中央空调系统，夏季设计日总尖峰冷负荷为875KW。 冷源配置：整体规划主机选用1台250RT螺杆机及1台114RT螺杆式,该设备为甲方提供.主机夜间水蓄冷，即夜间为蓄冷工况：供回水温度为 4.5℃/12.5℃，白天为空调工况：供回水温度为7℃/12℃，冷却水供回水温度为32℃/37℃。两台主机在夜间可同时蓄冷或单独蓄冷,把一个蓄冷水池蓄满为止. 本项目一个蓄冷水池的总容积 800m3，按容积利用率0.95计算，蓄冷水池的可利用容积大于760m3。 本项目蓄冷工况运行时，水池进/出水温度为 4.5/12.5 ℃；放冷工况运行时，水池进/出水温度为12.5/4.5 ℃，均采用8 ℃温差。 考虑到水池中冷热水间的热传导和斜温层等因素影响，蓄冷水池的完善度一般取0.90～0.95；考虑到保温层传热的影响，冷损失附加率一般取1.01～1.02。因此，本项目实际蓄冷量约为3200kWh（即915RT）。
第二章制冷系统技术方案 1.设计依据 本方案设计依据如下： 业主提供的设计资料 《采暖通风与空气调节设计规范》 (GB 50019-2003) 《蓄冷空调工程技术规程》 (JGJ 158-2008) 《通风与空调工程施工质量验收规范》(GB 50242002) 《采暖通风与空气调节设计规范》(GB 50019-2003) 《全国民用建筑工程设计技术措施——暖通空调?动力》（2003版） 《全国民用建筑工程设计技术措施——给水排水》（2003版） 《蓄冷空调工程实用新技术》方贵银教授编著 2.负荷计算 水蓄冷空调系统的负荷计算采用国家现行《采暖通风与空气调节规范》（GB50019-2003）的有关规定，求得蓄冷—放冷周期内逐时负荷和总负荷，并绘制出负荷曲线图，作为确定系统形式、运行策略和设备容量的依据。采用系数法对逐时冷负荷进行估算。其中设计日各时段冷负荷值如下表：一期设计日尖峰冷负荷为1156RT，采用逐时负荷系数法，设计日逐时冷负荷分布如下： 表设计日各时段负荷值情况
冰蓄冷设计说明 1.1设计概述 冰蓄冷空调是利用夜间低谷负荷电力制冰储存在蓄冰装置中，白天融冰将所储存冷量释放出来，减少电网高峰时段空调用电负荷及空调系统装机容量，它代表着当今世界中央空调的发展方向。 成都市电网分时电价表 2.2冰蓄冷系统方案设计 本工程是医药厂房，冷负荷集中在电力高峰时段和电力平峰时段，电力低谷时段，电力低谷时段空调系统根本没有冷负荷，且全年供冷期内负荷极不平衡，选择常规制冷主机设备容量大，且直接制冷的结果是制冷主机高价来制冷，低价电时段闲置，造成不必要的浪费。因此为了减少中央空调白天的用电峰值，充分利用峰谷电差价，大幅度地降低空调的运行费用，同时为了提高空调品质，本工程中央空调设计采用冰蓄冷中央空调系统。
·以上方式中使用最多的为：冰球（或蕊心冰球）和外融冰的盘管式蓄冰装置 ·本工程采用外融冰钢制盘管冰蓄冷方式的冷源。 2)、部分（分量）蓄冰模式：如图2，部分（分量）蓄冰模式是指在夜间非用电高峰时制冷设备运行，蓄存部分冷量。白天空调高 蓄冰方式 动态制冰 静态制冷 冰浆（或冰晶） 片冰滑落式 盘管式蓄冰 封装冰 外融冰 冰球（或蕊心冰球） 外板 内融冰
峰期间一部分空调负荷（尖峰负荷）由蓄冷设备承担，另一部分则由制冷设备负担。在设计计算日（空调负荷高峰期）制冷机昼夜运行。部分蓄冷制冷机利用率高，蓄冷设备容量小，制冷机比常规空调制冷机容量小30-40%，是一种更经济有效的运行模式。根据以上分析考虑初期投资费用及机房占地，本工程冰蓄冷设计采用分量蓄冰模式。，本设计方案采用部分蓄冰模式 3.4蓄冰流程选择 3.4.1 蓄冰流程的选择 蓄冰空调系统在运行过程中制冷机可有两种运行工况，即蓄冰工况和放冷工况。在蓄冰工况时，经制冷机冷却的低温乙二醇溶液进入蓄冰槽的蓄冰换热器内，将蓄冰槽内静止的水冷却并冻结成冰，当蓄冰过程完成时，整个蓄冰设备的水将基本完全冻结。 融冰时，经板式换热器换热后的系统回流温热乙二醇溶液进入蓄冰换热器，将乙二醇溶液温度降低，再送回负荷端满足空调冷负荷的需要。 乙二醇溶液系统的流程有两种：并联流程和串联流程。a、并联流程：这种流程中制冷机与蓄冰罐在系统中处于并联位置，当最大负荷时，可以联合供冷。同时该流程可以蓄冷、蓄冷并供冷、单溶冰供冷、冷机直接供冷等。并联流程原理如图３。 b、串联流程：即制冷机与蓄冰罐在流程中处于串联位置，以一套 循环泵维持系统内的流量与压力，供应空调所需的基本负荷。串联流程配置适当自控，也可实现各种工况的切换。串联系统原理如图４：
研 究 生 课 程 论 文 (2008 -2009 学年第二学期) 课程论文题目：冰蓄冷技术及其应用 研究生：欧阳光 学 号 学 院 课程编号 课程名称 学位类别 硕士 任课教师 制冷空调过程的节能新技术 教师评语： 成绩评定： 分 任课教师签名： 年 月 日

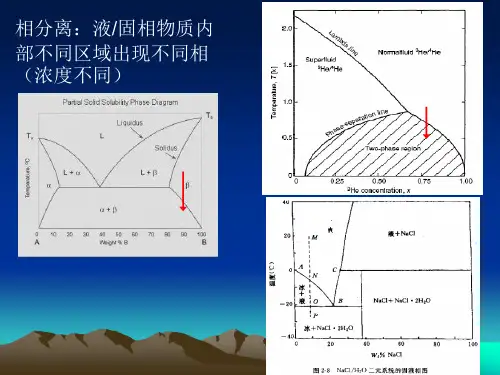

冰蓄冷技术及其应用 摘要：本文在介绍了冰蓄冷技术的特点的基础上，论述了冰蓄冷技术对电力调峰、平衡电网及节能减排的意义；并结合工程实际，分析了与冰蓄冷空调相结合的低温送风系统的经济性;并简要介绍了冰蓄冷与热泵组合式空调系统的优势。展望了新型冰蓄冷系统的发展前景。 关键词：冰蓄冷削峰填谷节能低温送风系统 1 引言 改革开放以来，我国经济的高速发展和人民物质生活水平的不断提高，对电力供应不断提出新的挑战。尽管全国发电装机容量不断增大，然而，电力供应仍很紧张，尤其是夏季有些地方不得不采用拉闸限电的办法解燃眉之急。因而，改善电力供应的紧张状况和电力负荷环境已成为一些大中城市的首要任务。长期以来空调系统是能耗大户，而空调系统用电负荷一般集中在电力峰段，因此对城市电网具有很大的“削峰填谷”潜力。基于这种“削峰填谷”的想法，空调系统中出现了冰蓄冷机组，它利用午夜以后的低谷电制冰，储存到白天用电高峰时供冷。而冰蓄冷技术和低温送风空调系统相结合则更能增强它的竞争力，对于电力生产部门和用户都会产生良好的经济效益和社会效益，并可以实现整个能源系统的节能和环保。因而随着国内冰蓄冷技术的成熟，它在我国将有更广阔的发展前景。 2 冰蓄冷空调系统简介 冰蓄冷空调就是利用水或一些有机盐溶液作为蓄冷介质，在夜间电力供应的低谷期（同时也是空调负荷很低的时间）开机制冷，将它们制成冰或冰晶，到白天电力供应的高峰期（同时也是空调负荷高峰时间），利用冰或冰晶融解过程的潜热吸热作用，再将
