金属学与热处理总结
一、金属的晶体结构
重点内容：面心立方、体心立方金属晶体结构的配位数、致密度、原子半径，八面体、四面体间隙个数；晶向指数、晶面指数的标定；柏氏矢量具的特性、晶界具的特性。
基本内容：密排六方金属晶体结构的配位数、致密度、原子半径，密排面上原子的堆垛顺序、
晶胞：在晶格中选取一个能够完全反映晶格特征的最小的几何单元，用来分析原子排列的规律性，这个最小的几何单元称为晶胞。
金属键：失去外层价电子的正离子与弥漫其间的自由电子的静电作用而结合起来，这种结合方式称为金属键。
位错：晶体中原子的排列在一定范围内发生有规律错动的一种特殊结构组态。
位错的柏氏矢量具有的一些特性：
①用位错的柏氏矢量可以判断位错的类型；②柏氏矢量的守恒性，即柏氏矢量与回路起点及回路途径无关；③位错的柏氏矢量个部分均相同。
刃型位错的柏氏矢量与位错线垂直；螺型平行；混合型呈任意角度。
晶界具有的一些特性：
①晶界的能量较高，具有自发长大和使界面平直化，以减少晶界总面积的趋势；②原子在晶界上的扩散速度高于晶内，熔点较低；③相变时新相优先在晶界出形核；④晶界处易于发生杂质或溶质原子的富集或偏聚；⑤晶界易于腐蚀和氧化；⑥常温下晶界可以阻止位错的运动，提高材料的强度。
二、纯金属的结晶
重点内容：均匀形核时过冷度与临界晶核半径、临界形核功之间的关系；细化晶粒的方法，
铸锭三晶区的形成机制。
基本内容：结晶过程、阻力、动力，过冷度、变质处理的概念。铸锭的缺陷；结晶的热力学条件和结构条件，非均匀形核的临界晶核半径、临界形核功。
相起伏：液态金属中，时聚时散，起伏不定，不断变化着的近程规则排列的原子集团。 过冷度：理论结晶温度与实际结晶温度的差称为过冷度。
变质处理：在浇铸前往液态金属中加入形核剂，促使形成大量的非均匀晶核，以细化晶粒的方法。
过冷度与液态金属结晶的关系：液态金属结晶的过程是形核与晶核的长大过程。从热力学的角度上看，没有过冷度结晶就没有趋动力。根据 T R k ?∝1可知当过冷度T ?为零时临界晶核半径R k 为无穷大，临界形核功（21T G ?∝?）也为无穷大。临界晶核半径R k 与临界形核功为无穷大时，无法形核，所以液态金属不能结晶。晶体的长大也需要过冷度，所以液态金属结晶需要过冷度。
细化晶粒的方法：增加过冷度、变质处理、振动与搅拌。
铸锭三个晶区的形成机理：表面细晶区：当高温液体倒入铸模后，结晶先从模壁开始，靠近模壁一层的液体产生极大的过冷，加上模壁可以作为非均质形核的基底，因此在此薄层中立即形成大量的晶核，并同时向各个方向生长，形成表面细晶区。柱状晶区：在表面细晶区形成的同时，铸模温度迅速升高，液态金属冷却速度减慢，结晶前沿过冷都很小，不能生成新的晶核。垂直模壁方向散热最快，因而晶体沿相反方向生长成柱状晶。中心等轴晶区：随着柱状晶的生长，中心部位的液体实际温度分布区域平缓，由于溶质原子的重新分配，在固液界面前沿出现成分过冷，成分过冷区的扩大，促使新的晶核形成长大形成等轴晶。由于液体的流动使表面层细晶一部分卷入液体之中或柱状晶的枝晶被冲刷脱落而进入前沿的液体中作为非自发生核的籽晶。
三、二元合金的相结构与结晶
重点内容：杠杆定律、相律及应用。
基本内容：相、匀晶、共晶、包晶相图的结晶过程及不同成分合金在室温下的显微组织。合金、成分过冷；非平衡结晶及枝晶偏析的基本概念。
相律：f = c – p + 1其中，f 为 自由度数，c 为 组元数，p 为 相数。
伪共晶：在不平衡结晶条件下，成分在共晶点附近的亚共晶或过共晶合金也可能得到全部共晶组织，这种共晶组织称为伪共晶。
合金：两种或两种以上的金属，或金属与非金属，经熔炼或烧结、或用其它方法组合而成的具有金属特性的物质。
合金相：在合金中，通过组成元素（组元）原子间的相互作用，形成具有相同晶体结构与性质，并以明确界面分开的成分均一组成部分称为合金相。
四、铁碳合金
重点内容：铁碳合金的结晶过程及室温下的平衡组织，组织组成物及相组成物的计算。
基本内容：铁素体与奥氏体、二次渗碳体与共析渗碳体的异同点、三个恒温转变。
钢的含碳量对平衡组织及性能的影响；二次渗碳体、三次渗碳体、共晶渗碳体相对量的计算；五种渗碳体的来源及形态。
奥氏体与铁素体的异同点：
相同点：都是铁与碳形成的间隙固溶体；强度硬度低，塑性韧性高。
不同点：铁素体为体心结构，奥氏体面心结构；铁素体最高含碳量为%，奥氏体最高含碳量为%，铁素体是由奥氏体直接转变或由奥氏体发生共析转变得到，奥氏体是由包晶或由液相直接析出的；存在的温度区间不同。
二次渗碳体与共析渗碳体的异同点。
相同点：都是渗碳体，成份、结构、性能都相同。
不同点：来源不同，二次渗碳体由奥氏体中析出，共析渗碳体是共析转变得到的；形态不同二次渗碳体成网状，共析渗碳体成片状；对性能的影响不同，片状的强化基体，提高强度，网状降低强度。
成分、组织与机械性能之间的关系：如亚共析钢。亚共析钢室温下的平衡组织为F＋P，F的强度低，塑性、韧性好，与F相比P强度硬度高，而塑性、韧性差。随含碳量的增加，F量减少，P量增加（组织组成物的相对量可用杠杆定律计算）。所以对于亚共析钢，随含碳量的增加，强度硬度升高，而塑性、韧性下降
五、三元合金相图
重点内容：固态下无溶解度三元共晶相图投影图中不同区、线的结晶过程、室温组织。
基本内容：固态下无溶解度三元共晶相图投影图中任意点的组织并计算其相对量。
三元合金相图的成分表示法；直线法则、杠杆定律、重心法则。
六、金属及合金的塑性变形与断裂
重点内容：体心与面心结构的滑移系；金属塑性变形后的组织与性能。
基本内容：固溶体强化机理与强化规律、第二相的强化机理。霍尔——配奇关系式；单晶体塑性变形的方式、滑移的本质。
塑性变形的方式：以滑移和孪晶为主。
滑移：晶体的一部分沿着一定的晶面和晶向相对另一部分作相对的滑动。滑移的本质是位错的移动。
体心结构的滑移系个数为12，滑移面：{110}，方向<111>。面心结构的滑移系个数为12，滑移面：{111}，方向<110>。
金属塑性变形后的组织与性能：显微组织出现纤维组织，杂质沿变形方向拉长为细带状或粉碎成链状，光学显微镜分辨不清晶粒和杂质。亚结构细化，出现形变织构。性能：材料的强度、硬度升高，塑性、韧性下降；比电阻增加，导电系数和电阻温度系数下降，抗腐蚀能力降低等。
七、金属及合金的回复与再结晶
重点内容：金属的热加工的作用；变形金属加热时显微组织的变化、性能的变化，储存能的变化。
基本内容：回复、再结的概念、变形金属加热时储存能的变化。再结晶后的晶粒尺寸；影响再结晶的主要因素性能的变化规律。
变形金属加热时显微组织的变化、性能的变化：随温度的升高，金属的硬度和强度下降，塑性和韧性提高。电阻率不断下降，密度升高。金属的抗腐蚀能力提高，内应力下降。
再结晶：冷变形后的金属加热到一定温度之后，在原来的变形组织中重新产生了无畸变的新晶粒，而性能也发生了明显的变化，并恢复到完全软化状态，这个过程称之为再结晶。
热加工的主要作用（或目的）是：①把钢材加工成所需要的各种形状，如棒材、板材、线材等；②能明显的改善铸锭中的组织缺陷，如气泡焊合，缩松压实，使金属材料的致密度增加；③使粗大的柱状晶变细，合金钢中大块状碳化物初晶打碎并使其均匀分布；④减轻或消除成分偏析，均匀化学成分等。使材料的性能得到明显的改善。
影响再结晶的主要因素：①再结晶退火温度：退火温度越高（保温时间一定时），再结晶后的晶粒越粗大；②冷变形量：一般冷变形量越大，完成再结晶的温度越低，变形量达到一定程度后，完成再结晶的温度趋于恒定；③原始晶粒尺寸：原始晶粒越细，再结晶晶粒也越细；④微量溶质与杂质原子，一般均起细化晶粒的作用；⑤第二相粒子，粗大的第二相粒子有利于再结晶，弥散分布的细小的第二相粒子不利于再结晶；⑥形变温度，形变温度越高，再结晶温度越高，晶粒粗化；⑦加热速度，加热速度过快或过慢，都可能使再结晶温度升高。
塑性变形后的金属随加热温度的升高会发生的一些变化：
显微组织经过回复、再结晶、晶粒长大三个阶段由破碎的或纤维组织转变成等轴晶粒，亚晶尺寸增大；储存能降低，内应力松弛或被消除；各种结构缺陷减少；强度、硬度降低，塑性、韧度提高；电阻下降，应力腐蚀倾向显着减小。
八、扩散
重点内容：影响扩散的因素；扩散第一定律表达式。
基本内容：扩散激活能、扩散的驱动力。柯肯达尔效应，扩散第二定律表达式。
柯肯达尔效应：由置换互溶原子因相对扩散速度不同而引起标记移动的不均衡扩散现象称为柯肯达尔效应。
影响扩散的因素：
①温度：温度越高，扩散速度越大；
② 晶体结构：体心结构的扩散系数大于面心结构的扩散系数；
③ 固溶体类型：间隙原子的扩散速度大于置换原子的扩散速度；
④ 晶体缺陷：晶体缺陷越多，原子的扩散速度越快；
⑤ 化学成分：有些元素可以加快原子的扩散速度，有些可以减慢扩散速度。 扩散第一定律表达式：扩散第一定律表达式：dx
dC D J -= 其中，J 为扩散流量；D 为扩散系数；dx
dC 为浓度梯度。
扩散的驱动力为化学位梯度，阻力为扩散激活能
九、钢的热处理原理
重点内容：冷却时转变产物（P、B、M）的特征、性能特点、热处理的概念。
基本内容：等温、连续C-曲线。奥氏体化的四个过程；碳钢回火转变产物的性能特点。
热处理：将钢在固态下加热到预定的温度，并在该温度下保持一段时间，然后以一定的速度冷却下来，让其获得所需要的组织结构和性能的一种热加工工艺。
转变产物（P、B、M）的特征、性能特点：片状P体，片层间距越小，强度越高，塑性、韧性也越好；粒状P体，Fe3C颗粒越细小，分布越均匀，合金的强度越高。第二相的数量越多，对塑性的危害越大；片状与粒状相比，片状强度高，塑性、韧性差；上贝氏体为羽毛状，亚结构为位错，韧性差；下贝氏体为黑针状或竹叶状，亚结构为位错，位错密度高于上贝氏体，综合机械性能好；低碳马氏体为板条状，亚结构为位错，具有良好的综合机械性能；高碳马氏体为片状，亚结构为孪晶，强度硬度高，塑性和韧性差。
等温、连续C-曲线。
十、钢的热处理工艺
重点内容：退火、正火的目的和工艺方法；淬火和回火的目的和工艺方法。
基本内容：淬透性、淬硬性、热应力、组织应力、回火脆性、回火稳定性、过冷奥氏体的概念。淬火加热缺陷及其防止措施。
热应力：工件在加热(或冷却)时，由于不同部位的温度差异，导致热胀(或冷缩)的不一致所引起的应力称为热应力。
组织应力：由于工件不同部位组织转变不同时性而引起的内应力。
淬透性：是表征钢材淬火时获得马氏体的能力的特性。
可硬性：指淬成马氏体可能得到的硬度。
回火稳定性：淬火钢对回火时发生软化过程的抵抗能力。
回火脆性：钢在一定的温度范围内回火时，其冲击韧性显着下降，这种脆化现象叫做钢的回火脆性。
过冷奥氏体：在临界温度以下处于不稳定状态的奥氏体称为过冷奥氏体。
退火的目的：均匀钢的化学成分及组织；细化晶粒；调整硬度，改善钢的成形及切削加工性能；消除内应力和加工硬化；为淬火做好组织准备。
正火的目的：改善钢的切削加工性能；细化晶粒，消除热加工缺陷；消除过共析钢的网状碳化物，便于球化退火；提高普通结构零件的机械性能。
十一、工业用钢
重点内容：材料强化方法；钢的分类和编号。
基本内容：常用合金元素在钢中的主要作用。材料韧化的方法、钢的化学成分、金相组织热处理工艺和机械性能之间的关系。
合金钢：在碳钢的基础上有意地加入一种或几种合金元素，使其使用性能和工艺性能得以提高的以铁为基的合金即为合金钢。
金属学与热处理习题及参考解
一、论述四种强化的强化机理、强化规律及强化方法。
1、形变强化
形变强化：随变形程度的增加，材料的强度、硬度升高，塑性、韧性下降的现象叫形变强化或加工硬化。
机理：随塑性变形的进行，位错密度不断增加，因此位错在运动时的相互交割加剧，结果即产生固定的割阶、位错缠结等障碍，使位错运动的阻力增大，引起变形抗力增加，给继续塑性变形造成困难，从而提高金属的强度。
规律：变形程度增加，材料的强度、硬度升高，塑性、韧性下降，位错密度不断增加，根据公式Δσ=αbGρ1/2，可知强度与位错密度（ρ）的二分之一次方成正比，位错的柏氏矢量（b）越大强化效果越显着。
方法：冷变形（挤压、滚压、喷丸等）。
形变强化的实际意义（利与弊）：形变强化是强化金属的有效方法，对一些不能用热处理强化的材料可以用形变强化的方法提高材料的强度，可使强度成倍的增加；是某些工件或半成品加工成形的重要因素，使金属均匀变形，使工件或半成品的成形成为可能，如冷拔钢丝、零件的冲压成形等；形变强化还可提高零件或构件在使用过程中的安全性，零件的某些部位出现应力集中或过载现象时，使该处产生塑性变形，因加工硬化使过载部位的变形停止从而提高了安全性。另一方面形变强化也给材料生产和使用带来麻烦，变形使强度升高、塑性降低，给继续变形带来困难，
中间需要进行再结晶退火，增加生产成本。
2、 固溶强化
随溶质原子含量的增加，固溶体的强度硬度升高，塑性韧性下降的现象称为固溶强化。强化机理：一是溶质原子的溶入，使固溶体的晶格发生畸变，对滑移面上运动的位错有阻碍作用；二是位错线上偏聚的溶质原子形成的柯氏气团对位错起钉扎作用，增加了位错运动的阻力；三是溶质原子在层错区的偏聚阻碍扩展位错的运动。所有阻止位错运动，增加位错移动阻力的因素都可使强度提高。
固溶强化规律：①在固溶体溶解度范围内，合金元素的质量分数越大，则强化作用越大；②溶质原子与溶剂原子的尺寸差越大，强化效果越显着；③形成间隙固溶体的溶质元素的强化作用大于形成置换固溶体的元素；④溶质原子与溶剂原子的价电子数差越大，则强化作用越大。
方法：合金化，即加入合金元素。
3、第二相强化
钢中第二相的形态主要有三种，即网状、片状和粒状。
①网状特别是沿晶界析出的连续网状Fe 3C ，降低的钢机械性能，塑性、韧性急剧下降，强度也随之下降；
②第二相为片状分布时，片层间距越小，强度越高，塑性、韧性也越好。符合σs =σ0＋KS 0-1/2的规律，S 0 片层间距。
③第二相为粒状分布时，颗粒越细小，分布越均匀，合金的强度越高，符合λτGb =
的规律，
λ粒子之间的平均距离。第二相的数量越多，对塑性的危害越大；
④片状与粒状相比，片状强度高，塑性、韧性差；
⑤沿晶界析出时，不论什么形态都降低晶界强度，使钢的机械性能下降。
第二相无论是片状还是粒状都阻止位错的移动。
方法：合金化，即加入合金元素，通过热处理或变形改变第二相的形态及分布。
4、细晶强化
细晶强化：随晶粒尺寸的减小，材料的强度硬度升高，塑性、韧性也得到改善的现象称为细晶强化。
细化晶粒不但可以提高强度又可改善钢的塑性和韧性，是一种较好的强化材料的方法。 机理：晶粒越细小，位错塞集群中位错个数（n ）越小，根据0ττn =，应力集中越小，所以材料的强度越高。
细晶强化的强化规律：晶界越多，晶粒越细，根据霍尔-配奇关系式σs =σ0＋Kd -1/2 晶粒的平均直（d ）越小，材料的屈服强度（σs ）越高。
细化晶粒的方法：结晶过程中可以通过增加过冷度，变质处理，振动及搅拌的方法增加形核率细化晶粒。对于冷变形的金属可以通过控制变形度、退火温度来细化晶粒。可以通过正火、退火的热处理方法细化晶粒；在钢中加入强碳化物物形成元素。
二、改善塑性和韧性的机理
晶粒越细小，晶粒内部和晶界附近的应变度差越小，变形越均匀，因应力集中引起的开裂的机会也越小。晶粒越细小，应力集中越小，不易产生裂纹；晶界越多，易使裂纹扩展方向发生变化，裂纹不易传播，所以韧性就好。
提高或改善金属材料韧性的途径：① 尽量减少钢中第二相的数量；② 提高基体组织的塑性；③ 提高组织的均匀性；④ 加入Ni 及细化晶粒的元素；⑤ 防止杂质在晶界偏聚及第二相沿晶界析出。
三、Fe —Fe 3C 相图，结晶过程分析及计算
1. 分析含碳～％的铁碳合金的结晶过程，并画出结晶示意图。
①点之上为液相L ；①点开始L →γ；②点结晶完毕；②～③点之间为单相γ；
③点开始γ→α转变；④点开始γ→ P 共析转变；室温下显微组织为α+ P 。
结晶示意图：
2. 计
算室温下亚
共析钢（含
碳量为x ）的
组织组成物的相对量。
组织组成物为α、P ，相对量为：
P P W x W -=?--=1 W , %1000218.077.00218.0α或 %1000218
.077.077.0?--=x W α 3. 分析含碳～％的铁碳合金的结晶过程。
①点之上为液相L ；①点开始L →γ；①～②之间为L+γ；②点结晶完毕；②～③点之间为单相γ；③点开始γ→Fe 3C 转变；④点开始γ→ P 共析转变；室温下显微组织为P + Fe 3C 。
结晶过程示意图。
4. 计算室温下过共析钢（含碳量为x ）的组织组成物的相对量。
组织组成物为P 、Fe 3C Ⅱ，相对量为：
P C Fe P W x W -=?--=∏1 W , %10077.069.669.63或 %10077
.069.677.03?--=x W C Fe X 5. 分析共析钢的结晶过程，并画出结晶示意图。
①点之上为液相L ；①点开始L →γ；②点结晶完毕；②～③点之间为单相γ；③点γ→ P 共析转变；室温下显微组织为P 。
结晶示意图：
6. 计算含碳%铁碳合金室温下组织组成物及相组成物的相对量。
含碳%的亚共晶白口铁室温下组织组成物为P 、Fe 3C
Ⅱ，相对量为：
%4.13 W , %0.46%100W 77.069.611
.269.6%4.591 W , %6.40%10011.23.411.20.3γ Fe γ γ 3=-==??--==-==?--=P C P Ld Ld W W W W W Ⅱ 相组成物为F 、Fe 3C ，相对量为：
%2.551F , %8.44%10069
.60.333=-==?=C Fe C Fe W W 7. 相图中共有几种渗碳体说出各自的来源及形态。
相图中共有五种渗碳体: Fe 3C Ⅰ、Fe 3C Ⅱ 、Fe 3C Ⅲ 、Fe 3C 共析、Fe 3C 共晶 ；
Fe 3C Ⅰ：由液相析出，形态连续分布（基体）； Fe 3C Ⅱ：由奥氏体中析出，形态网状分布； Fe 3C Ⅲ：由铁素体中析出，形态网状、短棒状、粒状分布在铁素体的晶界上；Fe 3C 共析：奥氏体共析转变得到，片状；Fe 3C 共晶：液相共晶转变得到，粗大的条状。
8. 计算室温下含碳量为x 合金相组成物的相对量。
相组成物为α、Fe 3C ，相对量为：
C Fe C Fe W x W 331 W , %10069.6-=?=
α 9. Fe 3C ?的相对量：%1003
.469.63.43?--=I x W C Fe 当x=时Fe 3C ? 含量最高，最高百分量为： %100%10069
.669.63=?=
I C Fe W 10. 过共析钢中Fe 3C Ⅱ 的相对量：%6.2277
.069.677.03=--=∏x W C Fe 当x=时Fe 3C Ⅱ含量最高，最高百分量为： %6.2277
.069.677.011.23=--=∏C Fe W 11. Fe 3C Ⅲ 的相对量计算：%10069.63?=I ∏x W C Fe
当x=时Fe 3C Ⅲ含量最高，最高百分量为：%33.0%10069.60218.03=?=
I ∏C Fe W 12. 共析渗碳体的相对百分量为：%2.11%1000218.069.60218.077.03=?--=C
Fe W 13. 共晶渗碳体的相对百分量为：%8.47%11
.269.611.230.43=?--=C
Fe W 14. 说出奥氏体与铁素体的异同点。 相同点：都是铁与碳形成的间隙固溶体；强度硬度低，塑性韧性高。
不同点：铁素体为体心结构，奥氏体面心结构；铁素体最高含碳量为%， 奥氏体最高含碳量为%，铁素体是由奥氏体直接转变或由奥氏体发生共析转变得到，奥氏体是由包晶或由液相直接析出的；存在的温度区间不同。
15. 说出二次渗碳体与共析渗碳体的异同点。
相同点：都是渗碳体，成份、结构、性能都相同。
不同点：来源不同，二次渗碳体由奥氏体中析出，共析渗碳体是共析转变得到的；形态不同二次渗碳体成网状，共析渗碳体成片状；对性能的影响不同，片状的强化基体，提高强度，网状降低强度。
16. 举例说明成分、组织与机械性能之间的关系
如亚共析钢。亚共析钢室温下的平衡组织为F ＋P ，F 的强度低，塑性、韧性好，与F 相比P 强度硬度高，而塑性、韧性差。随含碳量的增加，F 量减少，P 量增加（组织组成物的相对量可用杠杆定律计算）。所以对于亚共析钢，随含碳量的增加，强度硬度升高，而塑性、韧性下降。
17. 说明三个恒温转变，画出转变特征图
包晶转变(L B ＋δH
γJ )含碳量％～％范围的铁碳合金，于HJB 水平线(1495℃)均将通过包晶转变，形成单相奥氏体。
共晶转变(L C γE ＋Fe 3C)含碳放％一％范围的铁碳合金，于ECF 平线上(1148℃)均将通过共晶转变，形成奥氏体和渗碳体两相混合的共晶体，称为菜氏体(Ld)。
共析转变(γS αP ＋Fe 3C )；含碳虽超过0．02％的铁碳合金，于PSK 水平线上(727℃)
均将通过共析转变，形成铁素体和渗碳体两相混合的共析体，称为珠光体（P ）。
转变特征图
包晶转变：
共晶转变： 共析转变： 各点成分为（C%）：B ： ；H ：；J ：；C ：；E ： S ：；P ：。
18. 说出Fe -Fe 3C 相图中室温下的显微组织
工业纯铁(<％C)室温组织：α
亚共析钢（％～％C ）室温组织： P ＋α；
共析钢：％C ；室温组织：P
过共析钢：％～％C 室温组织：P ＋ Fe 3C Ⅱ
亚共晶白口铁：％～％C ；室温组织：P C Fe L d ++'X 3
共晶白口铁：％C ；室温组织：d L '
过共晶白口铁：％～％C 。室温组织：
四、晶面指数与晶向指数
1）、标出图①、图②中晶面的晶面指数及图③中所示晶向(AB ，OC)的晶向指数。
B
Y
① ② ③
① ：()011 ②：（012）
AB ：[]101 OC ：[101]
2）、标出图①、图②中晶面的晶面指数及图③中所示晶向(AC，OB )的晶向指数。
Y
B
①②③
①：()210②：（112）
AC：[]011OB：[120]
3）、画出下列指数的晶向或晶面
（111）()011（0 21）[1 1 0] []100
Z
（021
X
（111）（110）X X [110]
[001]
五、固态下互不溶解的三元共晶相图的投影图如图所示。
1.说出图中各点（M、N、P、E）室温下的显微组织。
M：B＋（B＋C）＋（A＋B＋C）；N：（A＋B）＋（A＋B＋C）；
P：C＋（A＋B＋C）；E：（A＋B＋C）。
2.求出E点合金室温下组织组成物的相对量和相组成物的相对量。
E点合金室温下组织组成物的相对量（A＋B＋C）为100%
相组成物的相对量为：
W A=Ea/Aa×100%
W B=Eb/Bb×100%
W C=Ec/Cc×100%
B% B
C%
E2
C
3.分析M点合金的结晶过程。
先从液相中结晶出B组元，当液相成分为K时，发生二元共晶转变，转变产物为（B＋C），当液相成分为E时，发生三元共晶转变，转变产物为（A＋B＋C）。室温下的显微组织为：B＋（B ＋C）＋（A＋B＋C）。
六、固态下互不溶解的三元共晶相图的投影图如图所示。
A e1B% B
3 2
C%
C
1.确定出E点合金A、B、C三个组元的化学成分。
2. 计算E 点合金组织组成物的相对量
3. 计算E 点合金相组成物的相对量
4. E 点合金的化学成分与相组成物相对量之间有什么关系为什么
A b D e 1 B% B
e 3 a e 2
C%
C
1、 A 、B 、C 三个组元的化学成分为：A=Ca% ，B=Ab% ，C=Bc%
2、E 点合金组织组成物的相对量为：W (A ＋B ＋C)=100%
3、E 点合金相组成物的相对量为：%100?=AH EH W A ，%100?=BF
EF W B ， %100?=CD
ED W C 4、E 点合金的化学成分与相组成物相对量是相等的，即：Ca=EH/AH ，Ab=EF/BF ，
Bc=ED/CD 。因为三个组元在固态下互不溶解，都已纯金属的形成存在，所以三个相（A 、B 、C ）的相对量就应该等于其各自的化学成分。
七、锻造或轧制的作用是什么为什么锻造或轧制的温度选择在高温的奥氏体区
锻造或轧制的作用是：把材料加工成形，通过锻造或轧制使铸锭中的组织缺陷得到明显的改善，如气泡焊合，缩松压实，使金属材料的致密度增加；粗大的柱状晶变细；合金钢中大块状碳
化物初晶打碎并较均匀分布；使成分均匀，使材料的性能得到明显的改善。
奥氏体稳定存在是在高温区，温度升高材料的强度、硬度下降，塑性韧性升高，有利于变形；奥氏体为面心结构，塑性比其它结构好，塑性好，有利于变形；奥氏体为单相组织，单相组织的强度低，塑性韧性好，有利于变形；变形为材料的硬化过程，变形金属高温下发生回复与再结晶，消除加工硬化，即为动态回复再结晶，适合大变形量的变形。
八、什么是柯肯达尔效应如何解释柯肯达尔效应
由置换互溶原子因相对扩散速度不同而引起标记移动的不均衡扩散现象称为柯肯达尔效应。 Cu Ni
分析表明Ni 向左侧扩散过来的原子数目大于Cu 向右侧扩散过来的原子数目，且Ni 的原子半径大于Cu 的原子半径。过剩的Ni 的原子使左侧的点阵膨胀，而右边原子减少的地方将发生点阵收缩，其结果必然导致界面向右侧漂移。
九、影响扩散的因素有哪些
①温度：温度越高，扩散速度越大；
② 晶体结构：体心结构的扩散系数大于面心结构的扩散系数；
③ 固溶体类型：间隙原子的扩散速度大于置换原子的扩散速度；
④ 晶体缺陷：晶体缺陷越多，原子的扩散速度越快；
⑤ 化学成分：有些元素可以加快原子的扩散速度，有些可以减慢扩散速度。
十、写出扩散第一定律的数学表达式，说出各符号的意义。
扩散第一定律表达式：dx
dC D J -= 其中，J 为扩散流量；D 为扩散系数；dx
dC 为浓度梯度。 扩散的驱动力为化学位梯度，阻力为扩散激活能
十一、写出扩散系数的数学表达式，说出各符号的意义及影响因素。
扩散系数D 可用下式表示：
()RT Q D D -=ex p 0
式中，D 0为扩散常数，Q 为扩散激活能，R 为气体常数，T 为热力学温度。由式上式可以看出，扩散系数D 与温度呈指数关系，温度升高，扩散系数急剧增大。
十二、固态金属扩散的条件是什么
①温度要足够高，温度越高原子热振动越激烈原子被激活而进行迁移的几率越大；②时间要足够长，只有经过相当长的时间才能造成物质的宏观迁移；③扩散原子要固溶，扩散原子能够溶入基体晶格形成固溶体才能进行固态扩散；④扩散要有驱动力，没有动力扩散无法进行，扩散的驱动力为化学位梯度。
十三、为什么晶体的滑移通常在密排晶面并沿密排晶向进行
晶体滑移的实质是位错在滑移面上运动的结果，位错运动的点阵阻力为：()??
????---=-b d G N P νπντ12exp 12，位错运动的点阵阻力越小，位错运动越容易，从公式中可以看出，ｄ值越大、ｂ值越小，位错运动的点阵阻力越小。ｄ为晶面间距，密排面的晶面间距最大；ｂ为柏氏矢量，密排方向的柏氏矢量最小。所以，晶体的滑移通常在密排晶面并沿密排晶向进行。 十四、晶界具有哪些特性
①晶界的能量较高，具有自发长大和使界面平直化，以减少晶界总面积的趋势；②原子在晶界上的扩散速度高于晶内，熔点较低；③相变时新相优先在晶界出形核；④晶界处易于发生杂质或溶质原子的富集或偏聚；⑤晶界易于腐蚀和氧化；⑥常温下晶界可以阻止位错的运动，提高材料的强度。
十五、简述位错与塑性、强度之间的关系。
位错：晶体中原子的排列在一定范围内发生有规律错动的一种特殊结构组态。
晶体塑性变形的方式有滑移和孪晶，多数都以滑移方式进行。滑移的本质就是位错在滑移面上的运动，大量位错滑移的结果造成了晶体的宏观塑性变形。
位错滑移的结果造成了晶体的宏观塑性变形，使材料发生屈服，位错越容易滑移，强度越低，因
此增加位错移动的阻力，可以提高材料的强度。溶质原子造成晶格畸变还可以与位错相互作用形成柯氏气团，都增加位错移动的摩擦阻力，使强度提高。晶界、相界可以阻止位错的滑移，提高材料的强度。所以细化晶粒、第二相弥散分布可以提高强度。
十六、论述钢的渗碳通常在奥氏体区（930～950℃）进行，而且时间较长的原因。
虽然碳原子在α-Fe 比γ-Fe 中扩散系数大（１分），但钢的渗碳通常在奥氏体区进行，因为可以获得较大的渗层深度。因为：①根据，??
? ??-=RT Q D D ex p 0，温度（T ）越高，扩散系数（D ）越大，扩散速度越快，温度越高原子热振动越激烈，原子被激活而进行迁移的几率越大，扩散速度越快；②温度高，奥氏体的溶碳能力大，1148℃时最大值可达%，远比铁素体(727℃，%)大，③钢表面碳浓度高，浓度梯度大，扩散速度越快；④时间要足够长，只有经过相当长的时间才能造成碳原子的宏观迁移；
十七、与滑移相比孪晶有什么特点
①孪晶是一部分晶体沿孪晶面对另一部分晶体做切变，切变时原子移动的距离不是孪晶方向原子间距的整数倍；②孪晶面两边晶体的位相不同，成镜面对称；③由于孪晶改变了晶体的取向，因此孪经晶抛光后仍能重现；④孪晶是一种均匀的切变。
十八、影响再结晶的主要因素有哪些
①再结晶退火温度：退火温度越高（保温时间一定时），再结晶后的晶粒越粗大；②冷变形量：一般冷变形量越大，完成再结晶的温度越低，变形量达到一定程度后，完成再结晶的温度趋于恒定；③原始晶粒尺寸：原始晶粒越细，再结晶晶粒也越细；④微量溶质与杂质原子，一般均起细化晶粒的作用；⑤第二相粒子，粗大的第二相粒子有利于再结晶，弥散分布的细小的第二相粒子不利于再结晶；⑥形变温度，形变温度越高，再结晶温度越高，晶粒粗化；⑦加热速度，加热速度过快或过慢，都可能使再结晶温度升高。
十九、论述间隙原子、置换原子、位错、晶界对材料力学性能的影响。
间隙原子、置换原子与位错相互作用形成柯氏气团，柯氏气团增加位错移动的阻力；溶质原
子造成晶格畸变，增加位错移动的摩擦阻力，使强度提高，这就是固溶强化的机理。晶界越多，晶粒越细，根据霍尔—配奇关系式σs =σ0＋Kd -1/2 晶粒的平均直径d 越小，材料的屈服强度σs 越高。晶粒越细小，晶粒内部和晶界附近的应变度差越小变形越均匀，因应力集中引起的开裂的机会也越小，塑性越好。晶粒越细小，应力集中越小，不易产生裂纹，晶界越多，易使裂纹扩展方向发生变化，裂纹不易传播，所以韧性就好。
位错密度越高，则位错运动时越易发生相互交割，形成割阶，造成位错缠结等位错运动的障碍，给继续塑性变形造成困难，从而提高金属的强度。根据公式?σ=abG ρ1/2 ，位错密度（ρ）越大，强化效果越显着。
二十、什么是再结晶温度影响再结晶温度的因素有哪些
再结晶温度：经过严重冷变形(变形度在70％以上)的金属，在约1小时的保温时间内能够完成再结晶(>95％转变量)的温度。再结晶温度并不是一个物理常数，这是因为再结晶前后的晶格类型不变，化学成分不变，所以再结晶不是相变。
影响再结晶温度的因素：纯度越高T 再越低；变形度越大T 再越低；加热速度越小T 再越高。 二十一、塑性变形后的金属随加热温度的升高会发生的一些变化：
显微组织经过回复、再结晶、晶粒长大三个阶段由破碎的或纤维组织转变成等轴晶粒，亚晶尺寸增大；储存能降低，内应力松弛或被消除；各种结构缺陷减少；强度、硬度降低，塑性、韧度提高；电阻下降，应力腐蚀倾向显着减小。
二十二、什么是晶面间距计算低指数晶面的晶面间距。
晶面间距（d ）：两个平行晶面之间的垂直距离。通常，低指数的晶面间距较大，而高指数晶面间距较小。晶面间距越大，则该晶面上原子排列越密集。
对于简单立方点阵 d hkl =a·(h 2＋k 2＋l 2)－1/2 fcc :2
100a d = ,a d 42110=, a d 33111=
金属学与热处理第二版复习总结 哈工大（威海）14级苏同学 此文档只总结了部分重要概念与影响因素（不包含第八章、第十二章、第十三章） 另外，第十章、十一章的热处理的具体工艺也是重点，此文档没有涉及。 概念 金属最外层的电子数很少，一般为1～2个，不超过3个。 金属键 ?原子共用自由电子形成 ?无饱和性和方向性。 金属晶体 原子排列密度高，能变形，导电，导热。 金属原子特点 ?外层电子少，易失去 ?有自由电子 ?金属离子与自由电子形成键。 ?金属键无方向性 ?有良好的塑性 晶体：各向异性是晶体区别于非晶体的一个重要标志
柏氏矢量的意义及特征 ?反映位错的点阵畸变总量 ?反映晶体的滑移量及方向 ?与位错线有确定的位置关系 ?具有守恒性 相界 共格界面、半共格界面、非共格界面三类。共格界面界面能最低?界面处晶体缺陷集中，原子能量高 ?界面是氧化、腐蚀的优先发生地 ?界面是固态相变的有效形核位置 ?界面原子的扩散速度远高于晶内 ?存在内吸附现象。异类原子可降低界面能时，会向界面偏聚 ?界面阻碍位错运动，组织越细小，强度硬度越高 ?界面能越大，界面迁移速度越大；晶粒长大可以降低界面能。 固溶体结晶的特点 （１）异分结晶：固相成分与液相成分不同，晶体与母相成分不同称为异分结晶（选择结晶）。 （２）固溶体结晶需要在一定的温度范围：每一温度下，结晶出一定数量的固相。温度的降低，固相的数量增加成分分别沿着固相线和液相线变化 非平衡凝固总结： （1）固相平均成分线和液相平均成分线偏离固相线与液相线。 冷却速度越快，偏离越严重
（2）固溶体成分不均匀。 先结晶部分总是富高熔点组元，后结晶的部分富低熔点组元。 区域偏析、晶内偏析、枝晶偏析 （3）结晶温度。凝固终结温度低于平衡凝固时的终结温度。 伪共晶——靠近共晶点附近合金得到全部共晶组织 离异共晶——共晶组织没有显示出共晶的特征 不平衡共晶——在不该出现共晶的合金里出现共晶组织 孪生变形的特点 （1）切应力作用下发生，临界切应力远大于滑移时。 （2）是一种均匀切变。 （3）孪晶有对称关系。 在一定范围内改变了晶体的取向。 多晶体塑性变形的特点 ?各晶粒变形不同时性 ?晶粒间、晶粒内变形的不均匀性 ?相邻晶粒变形的协调性 ? 配位数：一个原子周围最近邻并且等距离的原子的个数。 致密度——晶胞中原子所占的体积 0.74 12 6 密排六方 0.74 12 4 面心立方 0.68 8 2 体心立方 致密度 配位数 原子数 原子半径 a r 4 3= a r 2 1= a r 4 2=
第十章钢的热处理工艺 10-1 何谓钢的退火？退火种类及用途如何？ 答： 钢的退火：退火是将钢加热至临界点AC1以上或以下温度，保温一定时间以后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。 退火种类：根据加热温度可以分为在临界温度AC1以上或以下的退火，前者包括完全退火、不完全退火、球化退火、均匀化退火，后者包括再结晶退火、去应力退火，根据冷却方式可以分为等温退火和连续冷却退火。 退火用途： 1、完全退火：完全退火是将钢加热至AC3以上20-30℃，保温足够长时间，使 组织完全奥氏体化后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。 其主要应用于亚共析钢，其目的是细化晶粒、消除应力和加工硬化、提高塑韧性、均匀钢的化学成分和组织、改善钢的切削加工性能，消除中碳结构钢中的魏氏组织、带状组织等缺陷。 2、不完全退火：不完全退火是将钢加热至AC1- AC3（亚共析钢）或AC1-ACcm （过共析钢）之间，保温一定时间以后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。对于亚共析钢，如果钢的原始组织分布合适，则可采用不完全退火代替完全退火达到消除应力、降低硬度的目的。对于过共析钢，不完全退火主要是为了获得球状珠光体组织，以消除应力、降低硬度，改善切削加工性能。 3、球化退火：球化退火是使钢中碳化物球化，获得粒状珠光体的热处理工艺。 主要用于共析钢、过共析钢和合金工具钢。其目的是降低硬度、改善切削加工性能，均匀组织、为淬火做组织准备。 4、均匀化退火：又称扩散退火，它是将钢锭、铸件或锻轧坯加热至略低于固相 线的温度下长时间保温，然后缓慢冷却至室温的热处理工艺。其目的是消除铸锭或铸件在凝固过程中产生的枝晶偏析及区域偏析，使成分和组织均匀化。 5、再结晶退火：将冷变形后的金属加热到再结晶温度以上保持适当时间，然后 缓慢冷却至室温的热处理工艺。其目的是使变形晶粒重新转变为均匀等轴晶粒，同时消除加工硬化和残留应力，使钢的组织和性能恢复到冷变形前的状态。 6、去应力退火：在冷变形金属加热到再结晶温度以下某一温度，保温一段时间 然后缓慢冷却至室温的热处理工艺。其主要目的是消除铸件、锻轧件、焊接件及机械加工工件中的残留应力（主要是第一类应力），以提高尺寸稳定性，减小工件变形和开裂的倾向。 10-2 何谓钢的正火？目的如何？有何应用？ 答： 钢的正火：正火是将钢加热到AC3或Accm以上适当温度，保温适当时间进行完全奥氏体化以后，以较快速度（空冷、风冷或喷雾）冷却，得到珠光体类组织的热处理工艺。正火过程的实质是完全奥氏体化加伪共析转变。 目的：细化晶粒、均匀成分和组织、消除应力、调整硬度、消除魏氏组织、带状组织、网状碳化物等缺陷，为最终热处理提供合适的组织状态。
金属学与热处理总结 一、金属的晶体结构 重点内容：面心立方、体心立方金属晶体结构的配位数、致密度、原子半径，八面体、四面体间隙个数；晶向指数、晶面指数的标定；柏氏矢量具的特性、晶界具的特性。 基本内容：密排六方金属晶体结构的配位数、致密度、原子半径，密排面上原子的堆垛顺序、晶胞、晶格、金属键的概念。晶体的特征、晶体中的空间点阵。 晶胞：在晶格中选取一个能够完全反映晶格特征的最小的几何单元，用来分析原子排列的规律性，这个最小的几何单元称为晶胞。 金属键：失去外层价电子的正离子与弥漫其间的自由电子的静电作用而结合起来，这种结合方式称为金属键。 位错：晶体中原子的排列在一定范围内发生有规律错动的一种特殊结构组态。位错的柏氏矢量具有的一些特性： ①用位错的柏氏矢量可以判断位错的类型；②柏氏矢量的守恒性，即柏氏矢量与回路起点及回路途径无关；③位错的柏氏矢量个部分均相同。 刃型位错的柏氏矢量与位错线垂直；螺型平行；混合型呈任意角度。 晶界具有的一些特性： ①晶界的能量较高，具有自发长大和使界面平直化，以减少晶界总面积的趋势；②原子在晶界上的扩散速度高于晶内，熔点较低；③相变时新相优先在晶界出形核；④晶界处易于发生杂质或溶质原子的富集或偏聚；⑤晶界易于腐蚀和氧化；⑥常温下晶界可以阻止位错的运动，提高材料的强度。 二、纯金属的结晶 重点内容：均匀形核时过冷度与临界晶核半径、临界形核功之间的关系；细化晶粒的方法, 铸锭三晶区
的形成机制。 基本内容：结晶过程、阻力、动力，过冷度、变质处理的概念。铸锭的缺陷；结晶的热力学条件和结构条件，非均匀形核的临界晶核半径、临界形核功。 相起伏：液态金属中，时聚时散，起伏不定，不断变化着的近程规则排列的原子集团。 过冷度：理论结晶温度与实际结晶温度的差称为过冷度。 变质处理：在浇铸前往液态金属中加入形核剂，促使形成大量的非均匀晶核，以细化晶粒的方法。 过冷度与液态金属结晶的关系：液态金属结晶的过程是形核与晶核的长大过程。从热力学的角度上看，没有过冷度结晶就没有趋动力。根据Rk= 1..，T可知当过冷度T为零时临界晶核半 径R k为无穷大，临界形核功（1订2 ）也为无穷大。临界晶核半径R k与临界形核功为无穷大时，无法形核，所以液态金属不能结晶。晶体的长大也需要过冷度，所以液态金属结晶需要过冷度。 细化晶粒的方法：增加过冷度、变质处理、振动与搅拌。 铸锭三个晶区的形成机理：表面细晶区：当高温液体倒入铸模后，结晶先从模壁开始，靠近模壁一层的液体产生极大的过冷，加上模壁可以作为非均质形核的基底，因此在此薄层中立即形成大量的晶核，并同时向各个方向生长，形成表面细晶区。柱状晶区：在表面细晶区形成的同时，铸模温度迅速升高，液态金属冷却速度减慢，结晶前沿过冷都很小，不能生成新的晶核。垂直模壁方向散热最快，因而晶体沿相反方向生长成柱状晶。中心等轴晶区：随着柱状晶的生长，中心部位的液体实际温度分布区域平缓，由于溶质原子的重新分配，在固液界面前沿出现成分过冷，成分过冷区的扩大，促使新的晶核形成长大形成等轴晶。由于液体的流动使表面层细晶一部分卷入液体之中或柱状晶的枝晶被冲刷脱落而进入前沿的液体中作为非自发生核的籽晶。 三、二元合金的相结构与结晶 重点内容：杠杆定律、相律及应用。 基本内容：相、匀晶、共晶、包晶相图的结晶过程及不同成分合金在室温下的显微组织。合金、成分过冷；非平衡结晶及枝晶偏析的基本概念。 相律：f = c -p + 1其中，f为自由度数，c为组元数，p为相数。 伪共晶：在不平衡结晶条件下，成分在共晶点附近的亚共晶或过共晶合金也可能得到全部共晶组织，这种共晶组织称为伪共晶。 合金：两种或两种以上的金属，或金属与非金属，经熔炼或烧结、或用其它方法组合而成的具有金属特性的物质。 合金相：在合金中，通过组成元素（组元）原子间的相互作用，形成具有相同晶体结构与性质，并以明确界面分开的成分均一组成部分称为合金相。 四、铁碳合金 重点内容：铁碳合金的结晶过程及室温下的平衡组织，组织组成物及相组成物的计算 基本内容：铁素体与奥氏体、二次渗碳体与共析渗碳体的异同点、三个恒温转变。 钢的含碳量对平衡组织及性能的影响；二次渗碳体、三次渗碳体、共晶渗碳体相对量的计算；五种渗碳体的来源及形态。

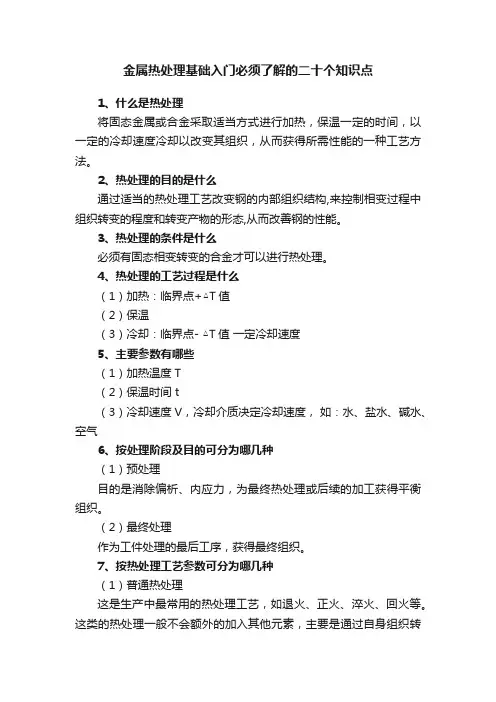

1、热处理的定义：根据钢件的热处理目的,把钢加热到预定的温度，在此温度下保持一定的时间，然后以预定的速度冷却下来的一种综合工艺。钢的热处理是通过加热、保温和冷却的方法，来改变钢内部组织结构，从而改善其性能的一种工艺。凡是材料体系（金属、无机材料）中有相变发生，总可以采用热处理的方法，来改变组织与性能。 2、Ac1、Ac 3、Accm的意义：对于一个具体钢成分来说，A1、A3、Acm是一个点，而且是无限缓慢加热或冷却时的平衡临界温度。加热时的实际临界温度加注脚字母“C”，用Ac1、Ac3、Accm表示；冷却时的实际临界温度加注脚字母“r”，用Ar1、Ar3、Arcm表示。 3、什么是奥氏体化？奥氏体化的四个过程？是什么类型的相恋？将钢加热到AC1点或AC3点以上，使体心立方的α-Fe铁结构转变为面心立方结构的γ-Fe，这个过程就是奥氏体化过程。从铁碳相图可知，任何成分碳钢加热到Ac1以上，珠光体就向奥氏体转变；加热到Ac3或Accm以上，将全部变为奥氏体。这种加热转变称奥氏体化。共析钢的奥氏体化过程包括以下四个过程：形核；长大；残余渗碳体溶解；奥氏体成分均匀化。加热时奥氏体化程度会直接影响冷却转变过程，以及转变产物的组成和性能。是扩散型相变。 4、碳钢与合金钢的奥氏体化有什么区别？为什么？在同一奥氏体化温度下，合金元素在奥氏体中扩散系数只有碳的扩散系数的千分之几到万分之几，可见合金钢的奥氏体均匀化时间远比碳钢长得多。在制定合金钢的热处理工艺规范时，应比碳钢的加热温度高些，保温时间长些，促使合金元素尽可能均匀化。 5奥氏体晶粒的三个概念（初始晶粒、实际晶粒和本质晶粒）？奥氏体的初始晶粒：指加热时奥氏体转变过程刚刚结束时的奥氏体晶粒，这时的晶粒大小就是初始晶粒度。奥氏体实际晶粒：指在热处理时某一具体加热条件下最终所得的奥氏体晶粒，其大小就是奥氏体的实际晶粒度。奥氏体的本质晶粒：指各种钢的奥氏体晶粒的长大趋势。晶粒容易长大的称为本质粗晶粒钢；晶粒不容易长大的称为本质细晶粒钢； 6为什么要研究奥氏体晶粒大小？奥氏体晶粒大小会显著影响冷却转变产物的组织和性能。 7、工厂中对奥氏体晶粒大小的表征方法是什么？本质晶粒度的测试方法？统一采用与标准金相图片比较，来确定晶粒度的级别。生产中为了便于确定钢的本质晶粒度，只需测出930度左右的实际晶粒度，就可以判断。 8过冷奥氏体：奥氏体冷至临界温度以下，牌热力学不稳定状态，称为过冷奥氏体。 9、钢的共析转变？珠光体组织的三种类型？钢的共析转变：钢奥氏体化后，过冷到A1至“鼻尖”之间区域等温停留时，将发生共析转变，形成珠光体组织，其反应如下：γ→P(α+Fe3C)结构：FCC、BCC、正交；含碳：0.77%、0.0218%、6.69%珠光体的三种类型：珠光体，索氏体，屈氏体。 10、什么叫钢的C曲线？如何测定？影响C曲线的因素？过冷奥氏体等温转变曲线，也称TTT曲线。因曲线形状象英文字母“C”，故常称C曲线。在过冷奥氏体的转变过程中有组织（相变）转变和性能变化，因此可用金相法、硬度法、膨胀法或磁性法等来测定过冷奥氏体的等温转变过程，其中金相法是最基本的。金相法测定过冷奥氏体等温转变图---C曲线（基本方法），以共析钢为例：①用共析钢制成多组圆片状试样(φ10×1.5)；②取一组试样加热奥氏体化；③迅速转入A1以下一定温度熔盐浴中等温；④各试样停留不同时间后分别淬入盐水中，使未分解的过冷奥氏体变为马氏体；⑤这样在金相显微镜下就可以观察到过冷奥氏体的等温分解过程。钢的成分和热处理条件都会引起C曲线形状和位置的变化1)含碳量的影响2)合金元素的影响3)奥氏体化温度和保温时间的影响 11、什么叫CCT曲线？如何测定？连接冷却曲线上相同性质的转变开始点和终了点，得到钢种的连续冷却转变图称为CCT曲线。与测定C曲线的方法相同，一般也都用膨胀法或金相-硬度法等来测定CCT(Continuous Cooling Transformation)图；在测定时，首先选定一组具有不同冷却速度的方法，然后将欲测试样加热奥氏体化，并以各种冷却速度进行冷却，同时测
一、专用名词 IT是Information Technology的缩写，意为"信息技术"，包含现代计算机、网络、通讯等信息领域的技术。IT的普遍应用，是进入信息社会的标志。 ?信息技术：应用信息科学的原理和方法，对信息进行采集、处理、传输、存储、表达和使用的技术。 ?分类：微电子技术，计算机技术，传感技术，通信技术。 ?信息特征 ?信息的载体依附性 ?信息的时效性 ?信息是可以加工和处理的 ?信息是可以传递和共享的。 NII是国家信息基础设施(National Information Infrastructure)的缩写。它包括： 1.一系列不断扩展的仪器设备。如摄像机、扫描仪、键盘、电话、传真机、计算机、交换机、高密度磁盘和光盘、声像带、电缆、电线、通信卫星、光纤传输线路、微波通信网、电视、监视器、打印机等。 2.信息本身。这些信息可以通过电视节目、科学或商业数据库、影像、录音、图书馆档案及其它媒体等形式体现。目前大量的这类信息分布在政府的各机构中，而且每天都从实验室、演播室、出版商等处传播有价值的信息。 3.各类应用程序和软件。用户能借助于这些程序和软件去访问、处理、组织和提炼那些由NII设施提供的、随时可用的大量信息。 4.各种网络标准和传输编码。依靠它们实现网络间的互连和互操作，确保个人秘密和网络的安全与可靠。 5.人。这类人的工作是挖掘信息，开发应用程序和服务、组建设备、培训其他人员等。 Internet是采用共同的计算机语言或协议被连接在一起的很多完全不同的网络的集合。这些网络之间的传输路径安排可以确保即使一个或多个路由被阻塞，传输仍然可以畅通无阻。这是ARPANET的早期设计目标的一部分，诣在使网络既有效又强大。 Internet 上的所有传输都被组织成数字包的形式--打碎的信息--每个包都有自己的地址和路由指令。这种被称为包交换的方法使数字通讯可以充分利用全部的网络资源，在特定的时刻找到最快和最经济的可行路径。数字包以共同的格式被传输，传输控制协议/Internet协议(TCP/IP)使得起始点系统的硬件和软件可以与途中和最终目的地的其它系统的硬件和软件进行通讯。 IP是Internet Protocol的缩写，意为"网际协议"。它就是应用于Internet中的基础协议"TCP/IP"中的"IP"，工作于网络七层模型中的第三层。我们现在常用到的"IP"电话，即泛指应用Internet网络及相关技术，把传统的电话（通过PSTN公用电话网）业务转移到Internet网络上来，以大幅降低通讯费用。 ISDN是Integrated Serviced Digital Network的缩写，一般译为"综合业务数字网"，电信局称之为"一线通"，就是因为它能实现把语音服务和数据传输服务组合在同一通信介质上，为用户同时提供这两种服务的连接。ISDN的基本速率接口提供两个64Kbps 和一个16Kbps的信道带宽（2B+D)，其中一个64Kbps信道用于传输语音，另一个64Kbps信道传输数据（当不需要传输语音时，数据传输可占用两个B信道128Kbps的速率），16Kbps的信道用于传输通讯指令等服务信息。 ISDN与普通模拟电话线有什么不同？对于模拟电话线来说，是在用户到电话局之间的线路上传送的模拟话音信号，因此，它只能提供单一的电话业务。而ISDN实现了用户线的数字化，不管是什么信号（文字、图像、声音），只要变成数字信号，就可
金属学与热处理期末练习题（含答案） 1、金属的机械性能主要包括强度、硬度、塑性、韧性、疲劳强度等指标，其中衡量金属材料在静载荷下机械性能的指标有____强度_______、_____硬度______、_________塑性__。衡量金属材料在交变载荷和冲击载荷作用下的指标有_______韧性____和____疲劳强度_______。 2、常见的金属晶格类型有___面心立方晶格____ 、___体心立方晶格___ ____和__密棑六方晶格_ ________。 3、常用的回火方法有低温回火、_中温回火__________ 和____高温回火_______ 。 4、工程中常用的特殊性能钢有___不锈钢______、耐热钢_________和耐磨刚。 5、根据铝合金成分和工艺特点，可将铝合金分为__变形铝合金_________和铸造铝合金两大类。 6、按冶炼浇注时脱氧剂与脱氧程度分，碳钢分为_镇静钢________、半镇静钢_________、特殊镇静钢_________和__沸腾钢_______。 7、铸铁中_________碳以石墨形式析出___________________的过程称为石墨化，影响石墨化的主要因素有_化学成分__________ 和冷却速度。 8、分别填写下列铁碳合金组织符号： 奥氏体A、铁素体F、渗碳体fe3c 、 珠光体P 、高温莱氏体ld 、低温莱氏体ld’。 9、含碳量小于%的钢为低碳钢，含碳量为的钢为中碳钢，含碳量大于% 的钢为高碳钢。 10、三大固体工程材料是指高分子材料、复合材料和陶瓷材料。 二、选择题（每小题1分，共15分） （ b ）1、拉伸试验时，试样拉断前能承受的最大拉应力称为材料的（）。 A 屈服点 B 抗拉强度 C 弹性极限 D 刚度 （b）2、金属的（）越好，其锻造性能就越好。 A 硬度 B 塑性 C 弹性 D 强度 （ c ）3、根据金属铝的密度，它属于（）。 A 贵金属 B 重金属 C 轻金属 D 稀有金属 （ d ）4、位错是一种（）。
一、计算机系统及其组成 1、一个完整的计算机应由硬件系统和软件系统两大部分组成。 ◆主板motherboard 主板是整个电脑的基板，是CPU 、内存、显卡及各种扩展卡的载体 主板是否稳定关系着整个脑是否稳定，主板的速度在一定程度上也制约着整机的速度 是计算机各部件的连接工具 ◆中央处理器（ＣＰＵ）由运算器＋控制器组成 ◆运算器计算机中执行各种算术和逻辑运算操作的部件 ◆控制器计算机的指挥中心,负责决定执行程序的顺序,给出执行指令时机器各部件需要的操作控制命令 是计算机的核心部件 发展：286、386、486、奔腾、 PⅡ、PⅢ、PⅣ等 品牌AMD intel等 ◆存储器分为内存储器（ RAM+ROM ）和外存储器（软盘1.44MB、光盘650MB、U盘、硬盘等 ◆内存：电脑的核心部件，重要性仅次于CPU，它的容量和处理速度直接决定了电脑数据传输的快慢。通常内存容量为1G、2G、4G是勾通CPU与硬盘之间的桥梁 RAM:随机存储器。可读出写入数据断电信息丢失 ROM:只读存储器。又叫固化存储器，断电信息不丢失 ◆硬盘 程序、各种数据和结果的存放处，里面存储的信息不会由于断电而丢失 存储容量大，硬盘为40、60、80 、160、300GB 等 2、其中硬件系统运算器、控制器、存储器、输入 和输出设备由五部分组成。 3、软件系统是指在计算机上运行的各种程序、数据及有关资料。包括系统软件（如Dos、Windows 、 Unix等）和应用软件（如Word、Excel、Wps等）。 二、信息技术及其基础 1、信息是无处不在的，本身并不是实体，必须通过载体才能体现，但不随载体的物理形式而变化。 3、二进制：有0和1两个代码，逢2进一，各位有不同权值。计算机采用二进制存储和处理数据，因其易于电子原件的实现。存储基本单位字节 bit 二进制位简写为 b
第一章 1、为什么钢中的硫和磷一般情况下总是有害的？控制硫化物形态的方法有哪些？ 答：S与Fe形成FeS，会导致钢产生热脆；P与形成Fe3P，使钢在冷加工过程中产生冷脆性，剧烈降低钢的韧性，使钢在凝固时晶界处发生偏析。 硫化物形态控制：a、加入足量的锰，形成高熔点MnS；b、控制钢的冷却速度；c、改善其形态最好为球状，而不是杆状，控制氧含量大于0.02%；d、加入变形剂，使其在金属中扩散开防止聚焦产生裂纹。 2、钢的强化机制有哪些?为什么一般钢的强化工艺采用淬火加回火？答：a、固溶强化（合金中形成固溶体、晶格畸变、阻碍位错运动、强化） b、细晶强化（晶粒细化、晶界增多、位错塞积、阻碍位错运动、强化） c、加工硬化（塑性变形、位错缠绕交割、阻碍位错运动、强化） d、弥散强化（固溶处理的后的合金时效处理、脱溶析出第二相、弥散分布在基体上、与位错交互作用、阻碍位错运动、强化） 淬火处理得到强硬相马氏体，提高钢的强度、硬度，使钢塑性降低；回火可有效改善钢的韧性。淬火和回火结合使用提高钢的综合性能。 3、按照合金化思路，如何改善钢的韧性？ 答：a、加入可细化晶粒的元素Mo、W、Cr； b、改善基体韧性，加Ni元素；
c、提高冲击韧性，加Mn、Si元素； d、调整化学成分； e、形变热处理； f、提高冶金质量； g、加入合金元素提高耐回火性，以提高韧性。 4、试解释40Cr13属于过共析钢，Cr12钢中已出现共晶组织，属于莱氏体钢。 答、Cr元素使共析点左移，当Cr量达到一定程度时，共析点左移到碳含量小于0.4%，所以40Cr13属于过共析钢；Cr12中含有高于12%的Cr元素，缩小Fe-C平衡相图的奥氏体区，使共析点右移。 5、试解释含Mn钢易过热，而含Si钢高淬火加热温度应稍高，且冷作硬化率高，不利于冷变性加工。 答：Mn在一定量时会促使晶粒长大，而过热就会使晶粒长大。 6、合金钢中碳化物形成规律①②③④⑤⑥⑦ 答：①、K类型：与Me的原子半径有关；②、相似相容原理；③、强碳化物形成元素优先于碳结合形成碳化物；④、NM/NC比值决定了K类型；⑤、碳化物稳定型越好，溶解越难，析出越难，聚集长大也越难。 第二章 1、简述工程钢一般服役条件、加工特点和性能要求。 答：服役条件：静载、无相对运动、受大气腐蚀。 加工特点：简单构件是热轧或正火状态，空气冷却，有焊接、剪切、
第1章金属和合金的晶体结构 1.1金属原子的结构特点：最外层的电子数很少，一般为1～2个，不超过3个。 金属键的特点：没有饱和性和方向性 结合力：当原子靠近到一定程度时，原子间会产生较强的作用力。结合力＝吸引力＋排斥力结合能＝吸引能＋排斥能（课本图1.2） 吸引力：正离子与负离子（电子云）间静电引力，长程力 排斥力：正离子间，电子间的作用力，短程力 固态金属原子趋于规则排列的原因：当大量金属原子结合成固体时，为使固态金属具有最低的能量，以保持其稳定状态，原子间也必须保持一定的平衡距离。 1.2晶体：基元在三维空间呈规律性排列。晶体结构：晶体中原子的具体排列情况， 也就是晶体中的这些质点在三维空间有规律的周期性的重复排列方式。 晶格：将阵点用直线连接起来形成空间格子。晶胞：保持点阵几何特征的基本单元 三种典型的金属晶体结构（要会画晶项指数，晶面指数） 共带面：平行或相交于同一直线的一组晶面组成一个晶带，这一组晶面叫做共带面 晶带轴：同一晶带中所有晶面的交线互相平行，其中通过坐标原点的那条直线。 多晶型转变或同素异构转变：当外部的温度和压强改变时，有些金属会由一种晶体结构向另一种晶体结构转变。 1.3合金：两种或两种以上金属元素，或金属元素与非金属元素，经熔炼、烧结或其它方法组合而成并具有金属特性的物质。组元：组成合金最基本的独立的物质，通常组元就是组成合金的元素。相：是合金中具有同一聚集状态、相同晶体结构，成分和性能均一，并以界面相互分开的组成部分。固溶体：合金的组元通过溶解形成一种成分及性能均匀的、且结构与组元之一相同的固相，称为固溶体。与固溶体结构相同的组元为溶剂，另一组元为溶质。 固溶体的分类：按溶质原子在溶剂晶格中的位置：置换固溶体与间隙固溶体。按溶质原子在固体中的溶解度：分为有限固溶体和无限固溶体。按溶质原子在固溶体内分布规则：分为有序固溶体和无序固溶体 固溶强化：在固体溶液中，随着溶质浓度的增加，固溶体的强度、硬度提高，塑性韧性下降。 间隙相：当非金属原子半径与金属原子半径的比值小于0.59时，将形成具有简单晶体结构的金属间化合物。间隙化合物：与间隙相相反（比值大于0.59）。 1.4点缺陷：⑴空位⑵间隙原子⑶置换原子。线缺陷：线缺陷就是各种类型的位错。它是指晶体中的原子发生了有规律的错排现象。（刃型位错、螺型位错、混合型位错）滑移矢量：表示位错的性质，晶格畸变的大小的物理量（刃型位错的柏氏矢量与其位错线相垂直；螺形位错的柏氏矢量与其位错线平行。）。 面缺陷：晶体的面缺陷包括晶体的外表面（表面或自由界面）和内界面两类，其中的内界面又有晶界、亚晶界、 小角度晶界、大角度晶界：两相邻晶粒位向差小于或大于10° 相界面的结构有三类：共格界面、半共格界面、非共格界面 习题3 、5做一下 第2章纯金属的结晶 2.1结晶：结晶是指从原子不规则排列的液态转变为原子规则排列的晶体状态的过程。 同素异构转变：金属从一种固态过渡为另一种固体晶态的转变 过冷度：理论结晶温度与实际结晶温度之差。过冷是结晶的必要条件。（金属不同过冷度也不同，金属纯度越高过冷度越大。过冷度的速度取决于，冷却速度越大过冷度越大实际洁净无度越低，反之） 金属结晶:孕育—出现晶核—长大—金属单晶体 2.2从液体向固体的转变使自由能下降.液态金属结晶时，结晶过程的推动力是 自由能差降低（△F）是自由能增加，阻力是自身放热
《金属学与热处理》试题库 一、名词解释 1、铁素体、奥氏体、珠光体、马氏体、贝氏体、莱氏体 2、共晶转变、共析转变、包晶转变、包析转变 3、晶面族、晶向族 4、有限固溶体、无限固溶体 5、晶胞 6、二次渗碳体 7、回复、再结晶、二次再结晶 8、晶体结构、空间点阵 9、相、组织 10、伪共晶、离异共晶 11、临界变形度 12、淬透性、淬硬性 13、固溶体 14、均匀形核、非均匀形核 15、成分过冷 16、间隙固溶体 17、临界晶核 18、枝晶偏析 19、钢的退火，正火，淬火，回火 20、反应扩散 21、临界分切应力 22、调幅分解 23、二次硬化 24、上坡扩散 25、负温度梯度 26、正常价化合物 27、加聚反应 28、缩聚反应 四、简答 1、简述工程结构钢的强韧化方法。（20分）
2、简述Al-Cu二元合金的沉淀强化机制（20分） 3、为什么奥氏体不锈钢（18-8型不锈钢）在450℃～850℃保温时会产生晶间腐蚀？如何防止或减轻奥氏体不锈钢的晶间腐蚀？ 4、为什么大多数铸造合金的成分都选择在共晶合金附近？ 5、什么是交滑移?为什么只有螺位错可以发生交滑移而刃位错却不能？ 6、根据溶质原子在点阵中的位置，举例说明固溶体相可分为几类？固溶体在材料中有何意义？ 7、固溶体合金非平衡凝固时，有时会形成微观偏析，有时会形成宏观偏析，原因何在？ 8、应变硬化在生产中有何意义？作为一种强化方法，它有什么局限性？ 9、一种合金能够产生析出硬化的必要条件是什么？ 10、比较说明不平衡共晶和离异共晶的特点。 11、枝晶偏析是怎么产生的？如何消除？ 12、请简述影响扩散的主要因素有哪些。 13、请简述间隙固溶体、间隙相、间隙化合物的异同点？ 14、临界晶核的物理意义是什么？形成临界晶核的充分条件是什么？ 15、请简述二元合金结晶的基本条件有哪些。 16、为什么钢的渗碳温度一般要选择在γ-Fe相区中进行？若不在γ-Fe相区进行会有什么结果？ 17、一个楔形板坯经冷轧后得到相同厚度的板材，再结晶退火后发现板材两端的抗拉强度不同，请解释这个现象。 18、冷轧纯铜板，如果要求保持较高强度，应进行何种热处理？若需要继续冷轧变薄时，又应进行何种热处理？ 19、位错密度有哪几种表征方式？ 20、淬透性与淬硬性的差别。 21、铁碳相图为例说明什么是包晶反应、共晶反应、共析反应。 22、马氏体相变的基本特征？（12分） 23、加工硬化的原因？（6分） 24、柏氏矢量的意义？（6分） 25、如何解释低碳钢中有上下屈服点和屈服平台这种不连续的现象？（8分） 26、已知916℃时，γ-Fe的点阵常数0.365nm，（011）晶面间距是多少？（5分） 27、画示意图说明包晶反应种类，写出转变反应式？（4分） 28、影响成分过冷的因素是什么？（9分） 29、单滑移、多滑移和交滑移的意义是什么？（9分） 30、简要说明纯金属中晶粒细度和材料强度的关系，并解释原因。（6分）
信息技术知识点整理 傅宁121090036 第1章信息技术概述 1.1 信息与信息技术 1.信息是什么？信息是指“事物运动的状态及状态变化的方式”，它既不是物质也不是能量。 2.客观世界的三大构成要素：信息、物质、能量。 3.信息的性质：普遍性、动态性、时效性、多样性、可传递性、可共享性、快速增长性。 *4.什么是信息处理？信息处理指的是与信息的收集、加工、存储、传递、施用相关的行为和活动。 5.什么是信息技术？信息技术（IT，ICT）指的是用来扩展人们信息器官功能，协助人们更有效地进行信息处理的一类技术。 信息技术包括：①扩展感觉器官功能的感测（获取）与识别技术； ②扩展神经系统功能的通信技术； ③扩展大脑功能的计算（处理）与存储技术； ④扩展效应器官功能的控制与显示技术。 6.现代信息技术的三大特征：①以数字技术（计算机）为基础；②以计算机及其软件为核心； ③采用电子技术（包括激光技术）。 核心技术：计算机、集成电路、通信、广播、互联网、自动控制、机器人等。 7.什么是信息产业？信息产业(也称为“电子信息产业”) 是指信息设备生产制造，以及利用这些设备进行信息采集、储存、传递、处理、制作与服务的所有行业与部门的总和。 8.什么是信息化？信息化是指由信息技术驱动的经济和社会的变革。信息化的本质是利用信息技术帮助社会个人和群体有效利用知识和新思想，从而能建成充分发挥人的潜力，实现其抱负的信息社会。 1.2 数字技术基础 1.什么是比特？比特（b）是数字技术的处理对象，是组成数字信息的最小单位。它只有两种状态（取值）。 计算机（包括其它数字设备）中所有信息都使用比特（二进位）表示，只有使用比特表示的信息计算机才能进行处理、存储和传输。 2.计算机中表示与存储（比特）二进位的方法：电路的高电平状态或低电平状态(CPU) 电容的充电状态或放电状态(RAM) 两种不同的磁化状态(磁盘) 光盘面上的凹凸状态(光盘) 3.用比特表示信息的优点: ①比特只有0和1两个符号，具有2个状态的器件和装置就能表示和存储比特，而制 造两个稳定状态的电路又很容易 ②比特的运算规则很简单，使用门电路就能高速度地实现二进制数的算术和逻辑运算 ③比特不仅能表示“数”，而且能表示文字、符号、图像、声音，可以毫不费力地相互 组合，开发“多媒体”应用 ④信息使用比特表示以后，可以通过多种方法进行“数据压缩”，从而大大降低信息传 输和存储的成本。 ⑤使用比特表示信息后，只要再附加一些额外的比特，就能发现甚至纠正信息传输和 存储过程中的错误，大大提高了信息系统的可靠性
本答案非标准答案，仅作参考，祝大家期末取的好成绩！ 金属学与热处理铸造合金及其熔炼考试题纲 1．铁碳相图的二重性及其分析 从热力学观点上看，Fe-Fe3C相图只是介稳定的，Fe-C相图才是稳定的；从动力学观点看，在一定条件下，按Fe-Fe3C相图转变也是可能的，因此就出现了二重性。 分析：1）稳定平衡的共晶点C’的成分和温度与C点不同 2）稳定平衡的共析点S’的成分和温度与S点不同 2．稳定态和亚稳定态铁碳相图异同点 稳定平衡态的Fe-C相图中的共晶温度和共析温度都比介稳定平衡的高一点； 在共晶温度时，稳定平衡态的奥氏体的含碳量小于亚稳态平衡下奥氏体的含碳量。 3．用铁碳相图分析铸铁碳钢一二次结晶异同点 一次结晶：铁液降至液相线时，有初析石墨和初析奥氏体析出。温度继续下降，熔体中同时析出奥氏体和石墨，铸铁进入共晶凝固阶段。 当钢液温度降低至液相线时，有高温铁素体析出。温度下降至包晶温度时，发生包晶转变，生成奥氏体。温度继续下降，穿过L+γ区时，又有奥氏体自钢液中析出，此析出过程进行到固相线温度为止。 二次结晶：铸铁的固态相变即二次结晶。继续冷却，奥氏体中的含碳量沿E’S’线减小，以二次石墨的形式析出。当奥氏体冷却至共析温度以下，并达到一定的过冷度，就开始共析转变。两个固体相α与Fe3C相互协同地从第三个固体相长大（成对长大），形成珠光体。当温度下降至GS和PS线之间的区域是，有先共析铁素体α相析出。随着α相的析出，剩余奥氏体的含碳量上升。当温度达到共析转变温度时，发生共析转变，形成珠光体。结晶过程完了后，钢的组织基本上不在变化。 4．分析球状石墨形成过程 目前已基本肯定，球状石墨可以和奥氏体直接从熔体中析出。 在亚共晶或共晶成分的球墨铸铁中，首批小石墨在远高于平衡共晶转变温度就已成形，这是不平衡条件所造成的，但随着温度的下降，有的小石墨球会重新解体，而有的则能长大成球，随着这一温度的进行，又会出现新的小石墨球，说明石墨球的成核可在一定的温度范围内进行。 某些石墨球能在熔体中单独成长至一定尺寸，然后被奥氏体包围，而有的石墨球则很早的就被奥氏体包围，形成奥氏体外壳。总之，石墨球的长大包括；两个阶段，即：1）在熔体中直接析出核心并长大2）形成奥氏体外壳，在奥氏体外壳包围下成长。 5．灰铸铁的金相组织及其性能特点 灰铸铁的金相组织由金属基体和片状石墨所组成，还有少量非金属夹杂物。 特点：强度性能差；硬度特点，同一硬度时，抗拉强度有一个范围，同一强度时，硬度也有一定的范围；较低的缺口敏感性；良好的减震性；良好的减磨性。 6．流动性的概念及其影响因素
初中信息技术中考知识点汇总 第一部分信息技术基础知识 [信息技术基础知识] 一、信息的概念：用语言、文字、符号、情景、图像、声音等所表示的内容统称为信息。 二、载体：即媒体, 多种形式的媒体称为多媒体。（包含文字、声音、图像、视频等信息形式的媒体） 信息、物质、能量构成人类社会资源的三大支柱。 人类社会经历了六次信息革命： 1、语言的形成， 2、文字的创造， 3、造纸术、印刷术的发明， 4、电报、电话的发明， 5、微电子技术（电子计算机）与现代通信技术的应用和发展， 6、多媒体技术的应用和信息网络的普及。其中目前正在经历的信息革命是第六种。 注意：信息与信息载体的区分，上述中声音、文字、语言、图像、动画、气味是信息。 信息经过加工处理后是人类社会的有价值的资源。信息和信息载体的关系：声波、纸张、电磁波等并不是信息，而是信息的载体，它们负载的内容（如语言、文字、图像等）才是信息。 信息的基本特征：（1）依附性；（2）共享性；(3)时效性；（4）相对性；（5）可伪性； 三、信息处理的过程：包括信息的收集与输入、存储、加工（如计算、统计等）、传输、输出、维护和使用等。 四、信息技术——Information Technology，简称IT。信息的获取、理解、加工、处理、保存、传播过程中所用的方法、手段、工具的统称。 现代信息技术包括计算机技术和通信技术。 五. 信息技术的特点 ⑴数字化；⑵网络化；⑶高速化；⑷智能化；⑸个人化。 六、信息技术的功能 ⑴人工辅助功能；⑵开发功能；⑶协同功能；⑷增效功能；⑸先导功能。CAI－计算机辅助教学；CAD－计算机辅助设计；CAM－计算机辅助管理；CAT－计算机辅助测试 七、多媒体技术：强调交互式综合处理多媒体的技术，交互性是重要的特点之一。现在的计算机、Vcd等机器能同时处理声音、图像、文字等信息，都是利用多媒体技术。 八、计算机处理信息的过程：收集→处理与存储→输出 九、信息高速公路：信息高速公路是指由通信技术、电脑技术、声像技术、自动化技术等构成的多媒体通信网络。（如同一种电子的高速公路，故称“信息高速公路”。） 八、信息技术的影响
历年试题 材料成型与控制专业01级金属学与热处理试题 一. 名词解释（每小题2分，共2０分）： 1.晶体 2.正火 3.无限固溶体 4. 金属间化合物 5.晶界 6.相起伏 7.共晶转变 8.比重偏析 9.马氏体 10. 同素异构转变 二. 在同一个立方晶胞中画出以下晶面和晶向：（111）、（110）、（122）、[110]、[210]。（5分） 三. 晶粒大小对合金的常温力学性能有何影响？试分析其原因。(15分) 四.T8钢的过冷奥氏体等温冷却曲线如图所示，试分析以图中标明的几种冷却条件冷却之后各得到什么组织？对比这几种组织各具有什么样的力学性能特点．(10分) 五.．(15分) 六.冷塑性变形后的金属，在重新加热时其组织结构和力学性能各有何变化？(15分) 七．简述T8钢的奥氏体化过程由哪几个阶段组成？分析其中奥氏体晶核长大机理。(10分) 八.具有网状渗碳体的T12钢要获得回火马氏体，应进行哪些热处理？试说明每种热处理的加热温度和冷却条件。(10分) 02级材料加工各专业金属学与热处理期末考试题B 一. 名词解释（每小题3分，共30分） 1.非自发形核 2.滑移 3.再结晶 4.间隙固溶体 5.铁素体 6.珠光体 7.本质晶粒度 8.淬火 9.各向异性 10.合金
二. 填空（每空1分，共15分） 1.一个体心立方晶胞中包含（）个原子，一个面心立方晶胞中包含（）个原子，一个密排六方晶胞中包含（）个原子。 2. 纯铁在加热时，在912℃纯铁的晶格由（）转变为（），在1394℃纯铁的晶格由（）转变为（）。 3.结晶过程是依靠两个密切联系的基本过程来实现的，这两个基本过程分别是（）和（）。 4.纯金属的最低再结晶温度和熔点的关系是（）。 5.马氏体的显微组织形态主要有（）、（）两种。其中（）的韧性比较好。 6.钢的淬透性越高，则其C曲线位置越靠（），说明临界冷却速度越（）。 三. 选择（每题1分，共10分） 1.具有体心立方晶格的金属有（） a)Cu b)α-Fe c)γ-Fe 2.具有面心立方晶胞的金属有（）个滑移系。 a) 6 b)8 c)12 3.固溶体的晶体结构（）。 a) 与溶剂相同 b)与溶质相同 c) 与溶质和溶剂都不相同 4. 铁碳两个元素可能形成的相有（）。 a) 间隙固溶体 b)间隙化合物 c) 置换固溶体 5. 下列金属中塑性最好的是（） a) α-Fe b)Al c) Mg 6.冷变形金属再结晶后，（）。 a) 形成等轴晶，强度升高 b)形成柱状晶，强度升高 c) 形成等轴晶，塑性升高 7.与铁素体相比，珠光体的力学性能特点是（）。
信息技术学业水平测试知识点总结（必修部分）第一章绪言 一、信息与信息的特征 1、什么是信息（A、不用背，但要了解） 1）、信息无处不在，无时不在。 2）、对信息的三种典型的定义。 香农：信息是用来消除不确定的东西” 维纳：信息是区别于物质和能量的第三类资源，是客观事物的基本存在形式之一 钟义信：信息是事物运动的状态与方式” 2、信息的主要特征（B、给出问题能分析出是信息的哪个特征，能区分载体和信息） 普遍性：信息不以人的意志为转移，普遍存在于自然界和人类社会发展的始终。 依附性：一方面，所有的信息都必须依附于某种载体，但是，载体并不是信息；另一方面，相同的信息也可以依附于不同的载体，但其内容并不因记录手段或物质载体的改变而发生变化。 共享性：是指同一信息同时或异时、同地或异地被多个人所共享。共享过程中，信息本身不会有损失，这与物质和能源有着本质的不同。 价值性：信息与物质和能量是人类社会的三大资源之一，因此总是有价值的，信息的价值大小因人而异。 时效性：信息不能及时利用可能会贬值或者毫无价值，这就是信息的时效性。 二、信息技术及其发展
1、什么是信息技术（A、重点了解画线内容） 信息技术（In formation Tech nology, IT）:是指在信息的获取、整理、加工存 储、传递和利用过程中所采用的技术和方法。本质上说，它的作用是代替、扩展和延伸人 的信息功能。 现代信息技术是以电子技术、尤其是微电子技术为基础，以计算机技术息处理技 （信术）为核心，以通信技术（信息传递技术）为支柱，以信息技术应用为目的的科学技术 群，其中微电子技术是现代信息技术的基础，信息获取技术、信息处理技术、信息传递技术、信息控制技术、信息存储技术是现代信息技术的内容。 2、信息技术的发展（A、了解五次革命标志，知道发展方向） 五次革命及其意义： 语言的产生：语言的产生使人类的思维能力和表达能力发生了革命性的飞跃，最终 使人与动物彻底区分开来。语言揭开了人类文明的序幕，是信息表达和交流手段的一次关 键性革命，大大提高了信息表达的质量和利用效率。 文字的发明：用文字记载信息，增加了交流信息的手段，突破了原来时空方面的限制，延长了信息的寿命，使人类可以跨时间和地域传递、交流信息。 造纸术和印刷术的发明：为人类近代文明奠定了基础，是信息存储和传播手段的一 次重要革命。 电报、电话、广播、电视的发明和普及：使人类的信息交流迈进了一个新纪元，是 信息存储和传播手段的又一次革命。 电子计算机的普及及使用和计算机与通信技术的结合：是信息传播和信息处理手段 的一次革命，使信息数字化成为可能，信息产业应运而生。 电子计算机的应用是第五次信息革命的一个重要标志。 现代通信技术未来的发展趋势是数字化、智能化、网络化和个性化。 第二章信息获取 信息获取的过程：需求确定来源确定方法确定价值判断
钢的热处理总结 晶向指数[UVW]，晶向族 6. 能量起伏：液态金属中处于热运动的原子能量有高有低，同一原子的能量也在随时间不停地变化，时高时低的现象。 7. 均匀形核：液相中各个区域出现新相晶核的几率都是相同的，是液态金属绝对纯净、无任何杂质，喝不喝型壁接触，只是依靠液态金属的能量变化，由晶胚直接生核的理想过程。临界半径 8. 非均匀形核：液态金属中总是存在一些微小的固相杂质点，并且液态金属在凝固时还要和型壁相接触，于是晶核就可以优先依附于这些现成的固体表面上形成，需要的过冷度较小。 临界半径 非均匀形核的临界球冠半径与均匀形核的临界半径是相等的。 晶核长大的微观结构：光滑界面和粗糙界面。 晶粒大小的控制：控制过冷度；变质处理；振动、搅动。 表面细晶区的形成：当液态金属浇入温度较低的铸型中时，型壁附近熔体由于受到强烈的激冷作用，产生很大的过冷度而大量非均质生核。这些晶核在过冷熔体中也以枝晶方式生长，由于其结晶潜热既可从型壁导出，也可向过冷熔体中散失，从而形成了无方向性的表面细等轴晶组织。 柱状晶区的形成：在结晶过程中由于模壁温度的升高，在结晶前沿形成适当的过冷度，使表面细晶粒区继续长大（也可能直接从型壁处长出），又由于固-液界面处单向的散热条件（垂直于界面方向），处在凝固界面前沿的晶粒在垂直于型壁的单向热流的作用下，以表面细等轴晶凝固层某些晶粒为基底，呈枝晶状单向延伸生长，那些主干取向与热流方向相平行的枝晶优先向内伸展并抑制相邻枝晶的生长，在淘汰取向不利的晶体过程中，发展成柱状晶组织。 中心等轴晶的形成：内部等轴晶区的形成是由于熔体内部晶核自由生长的结果。随着柱状晶的发展，熔体温度降到足够低，再加之金属中杂质等因素的作用，满足了形核时的过冷度要求，于是在整个液体中开始形核。同时由于散热失去了方向性，晶体在各个方向上的长大速度是相等的，因此长成了等轴晶。 10. 固溶体与金属化合物的区别：固溶体晶体结构与组成它的溶剂相同，而金属化合物的晶体结构与组成它的组元都不同，通常较复杂。固溶体相对来说塑韧性好，硬度较低，金属化合物硬而脆。 11. 影响置换固溶体溶解度的因素：原子尺寸因素；电负性因素；电子浓度因素；晶体结构因素。
相关主题
文本预览
