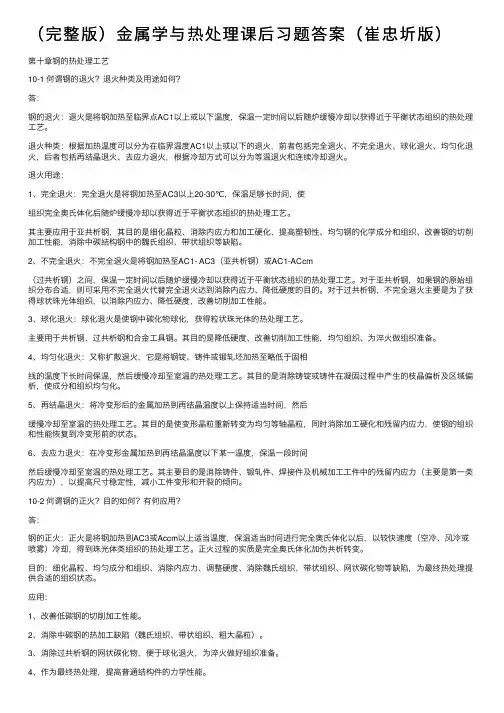

第十章钢的热处理工艺
10-1 何谓钢的退火？退火种类及用途如何？
答：
钢的退火：退火是将钢加热至临界点AC1以上或以下温度，保温一定时间以后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。
退火种类：根据加热温度可以分为在临界温度AC1以上或以下的退火，前者包括完全退火、不完全退火、球化退火、均匀化退火，后者包括再结晶退火、去应力退火，根据冷却方式可以分为等温退火和连续冷却退火。
退火用途：
1、完全退火：完全退火是将钢加热至AC3以上20-30℃，保温足够长时间，使
组织完全奥氏体化后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。
其主要应用于亚共析钢，其目的是细化晶粒、消除应力和加工硬化、提高塑韧性、均匀钢的化学成分和组织、改善钢的切削加工性能，消除中碳结构钢中的魏氏组织、带状组织等缺陷。
2、不完全退火：不完全退火是将钢加热至AC1- AC3（亚共析钢）或AC1-ACcm
（过共析钢）之间，保温一定时间以后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。对于亚共析钢，如果钢的原始组织分布合适，则可采用不完全退火代替完全退火达到消除应力、降低硬度的目的。对于过共析钢，不完全退火主要是为了获得球状珠光体组织，以消除应力、降低硬度，改善切削加工性能。
3、球化退火：球化退火是使钢中碳化物球化，获得粒状珠光体的热处理工艺。
主要用于共析钢、过共析钢和合金工具钢。其目的是降低硬度、改善切削加工性能，均匀组织、为淬火做组织准备。
4、均匀化退火：又称扩散退火，它是将钢锭、铸件或锻轧坯加热至略低于固相
线的温度下长时间保温，然后缓慢冷却至室温的热处理工艺。其目的是消除铸锭或铸件在凝固过程中产生的枝晶偏析及区域偏析，使成分和组织均匀化。
5、再结晶退火：将冷变形后的金属加热到再结晶温度以上保持适当时间，然后
缓慢冷却至室温的热处理工艺。其目的是使变形晶粒重新转变为均匀等轴晶粒，同时消除加工硬化和残留应力，使钢的组织和性能恢复到冷变形前的状态。
6、去应力退火：在冷变形金属加热到再结晶温度以下某一温度，保温一段时间
然后缓慢冷却至室温的热处理工艺。其主要目的是消除铸件、锻轧件、焊接件及机械加工工件中的残留应力（主要是第一类应力），以提高尺寸稳定性，减小工件变形和开裂的倾向。
10-2 何谓钢的正火？目的如何？有何应用？
答：
钢的正火：正火是将钢加热到AC3或Accm以上适当温度，保温适当时间进行完全奥氏体化以后，以较快速度（空冷、风冷或喷雾）冷却，得到珠光体类组织的热处理工艺。正火过程的实质是完全奥氏体化加伪共析转变。
目的：细化晶粒、均匀成分和组织、消除应力、调整硬度、消除魏氏组织、带状组织、网状碳化物等缺陷，为最终热处理提供合适的组织状态。
应用：
1、改善低碳钢的切削加工性能。
2、消除中碳钢的热加工缺陷（魏氏组织、带状组织、粗大晶粒）。
3、消除过共析钢的网状碳化物，便于球化退火，为淬火做好组织准备。
4、作为最终热处理，提高普通结构件的力学性能。
10-3 在生产中为了提高亚共析钢的强度，常用的方法是提高亚共析钢中珠光体的含量，问应该采用什么热处理工艺？
答：
应该采用正火工艺。
原因：亚共析钢过冷奥氏体在冷却过程中会析出先共析铁素体，冷却速度越慢，先共析铁素体的含量越多，从而导致珠光体的含量变少，降低亚共析钢的硬度和强度。而正火工艺的实质就是完全奥氏体化加上伪共析转变，可以通过增大冷却速度降低先共析铁素体的含量，使亚共析成分的钢转变成共析组织，即增加了珠光体的含量，从而可以提高亚共析钢的强度和硬度。
10-4 淬火的目的是什么？淬火方法有几种？比较几种淬火方法的优缺点？
答：
淬火的目的：获得尽量多的马氏体，可以显著提高钢的强度、硬度、耐磨性，与各种回火工艺相配合可以使钢在具有高强度高硬度的同时具有良好的塑韧性
将钢加热至临界点AC3或AC1以上一定温度，保温适当时间后以大于临界冷却速度的冷速冷却得到马氏体（或下贝氏体）的热处理工艺叫做淬火。
淬火方法：按冷却方式可以分为：单液淬火法、双液淬火法、分级淬火法、等温淬火法
10-5 试述亚共析钢和过共析钢淬火加热温度的选择原则。为什么过共析钢淬火
加热温度不能超过Accm线？
答：
淬火加热温度选择原则：以得到均匀细小的奥氏体晶粒为原则，以便获得细小的马氏体组织。亚共析钢通常加热至AC3以上30-50℃，过共析钢加热至AC1以上30-50℃.
1、过共析钢的淬火加热温度超过Accm线，碳化物全部溶入奥氏体中，使奥氏体的含碳量增加，降低钢的Ms和Mf点，淬火后残留奥氏体量增多，会降低钢的硬度和耐磨性
2、过共析钢淬火温度过高，奥氏体晶粒粗化、含碳量又高，淬火后易得到有显
微裂纹的粗针状马氏体，降低钢的塑韧性
3、高温淬火时淬火热应力大，氧化脱碳严重，也增大钢件变形和开裂的倾向。10-6 何谓钢的淬透性、淬硬性？影响钢的淬透性、淬硬性及淬透层深度的因素？
答：
淬透性：钢的淬透性是指奥氏体化后的钢在淬火时获得马氏体的能力，它反映过冷奥氏体的稳定性，与钢的临界冷却速度有关。其大小以钢在一定条件下淬火获得的淬透层深度和硬度分布来表示。
淬硬性：钢的淬硬性是指奥氏体化后的钢在淬火时硬化的能力，主要取决于马氏体中的含碳量，用淬火马氏体可能达到的最高硬度来表示。
淬透层深度：淬透层深度是指钢在具体条件下淬火时测定的半马氏体区至工件表面的深度。它与钢的淬透性、工件形状尺寸、淬火介质的冷却能力有关。
10-7 有一圆柱形工件，直径35mm，要求油淬后心部硬度大于45HRC，能否采用40Cr钢？
答：解答此题需用到40Cr的淬透性曲线图（端淬曲线图）
根据手册可以查到40Cr端淬曲线图，直径35mm圆柱工件在油淬后的心部硬度围为34-50HRC（钢的淬透性受化学成分、晶粒度、冶炼情况等因素素影响，一条淬透性曲线实际上是一条淬透性带），也就是是说心部硬度有可能大于45HRC，也有可能小于45HRC，所以不建议使用40Cr钢。
10-8 有一40Cr钢圆柱形工件，直径50mm，求油淬后其横截面的硬度分布？答：解答此题需用到40Cr的淬透性曲线图（端淬曲线图）
根据手册可以查到40Cr端淬曲线图，查图可得：
油淬后中心硬度围：28-43.5HRC
油淬后距中心3/4R硬度围：33.5-50 HRC
油淬后表面硬度围：45-57HRC
10-9 何谓调质处理？回火索氏体比正火索氏体的力学性能为何较优越？
答：
调质处理：习惯上将淬火加高温回火称为调质处理，其目的是为了获得既有较高的强度、硬度，又有良好的塑性及冲击韧性的综合力学性能。
性能比较：
在相同硬度条件下，回火索氏体和正火索氏体抗拉强度相近，但回火索氏体的屈服强度、塑性、韧性等性能都优于正火索氏体。
这是因为，回火索氏体是由淬火马氏体分解而得到，其组织为铁素体加颗粒状碳化物。而正火索氏体是由过冷奥氏体直接分解而来，其组织为铁素体加片状碳化物。正火索氏体受力时，位错的运动被限制在铁素体，当位错运动至片状碳化物界面时形成很大的平面位错塞积群，使基体产生很大的应力集中，易使碳化物脆断或形成微裂纹。而粒状碳化物对铁素体的变形阻碍作用大大减弱，塑性和韧性得到提高，当粒状碳化物均匀地分布在塑性基体上是，由于位错和第二相粒子的交互作用产生弥散强化或沉淀强化，提高钢的塑性变形抗力，从而提高强度。因此相比较正火索氏体，回火索氏体具有更好的强度、塑性、韧性等性能。
10-10 为了减少淬火冷却过程中的变形和开裂，应当采取什么措施？
答：
变形和开裂原因：由于冷却过程中工件外温度的不均匀性以及相变的不同时性造成工件中产生的应力，淬火应力分为热应力和组织应力两种。当淬火应力超过材料的屈服强度时，就会产生塑性变形，当淬火应力超过材料的断裂强度时，工件则发生开裂。
应采取的措施（工艺角度）：
1、控制淬火加热温度不宜过高：加热温度高，奥氏体晶粒粗化，淬火后得到粗
大的马氏体，应力和脆性均显著增大。而且高温加热，氧化脱碳严重，也增大钢件变形和开裂倾向。
2、选择适当的冷却方法：降低马氏体转变时的冷却速度，可以降低马氏体的转
变速度，减少淬火应力，降低工件变形和开裂的倾向。
3、选择合适的淬火冷却介质：具有理想冷却特性（珠光体转变点以上冷速较慢，
快速通过C曲线鼻尖，在Ms点以下缓慢冷却）的冷却介质可以在获得马氏体组织前提下减少淬火应力，降低工件变形和开裂的倾向。
10-11 现有一批45钢普通车床传动齿轮，其工艺路线为锻造-热处理-机械加工-高频感应加热淬火-回火。试问锻后应进行何种热处理？为什么？
答：
锻后热处理：完全退火或不完全退火
原因：中碳结构钢铸件、锻轧件中，可能存在魏氏组织、带状组织、晶粒粗大等缺陷，粗大的魏氏组织显著降低钢的塑性和韧性，带状组织使钢的性能具有方向性。完全退火可以细化晶粒，消除应力，消除魏氏组织和带状组织缺陷。如果其锻造工艺正常，原始组织分布合适，只是珠光体片间距小、硬度偏高、应力较大，则可以用不完全退火代替完全退火。
10-12 有一直径10mm的20钢制工件，经渗碳热处理后空冷，随后进行正常的淬火、回火处理，试分析渗碳空冷后及淬火、回火后，由表面到心部的组织。
答：
表层组织：高碳细针状回火马氏体及少量残余奥氏体
心部组织：先共析铁素体和珠光体
10-13 设有一种490柴油机连杆，直径12mm，长77mm，材料为40Cr，调质处理。要求淬火后心部硬度大于45HRC，调质处理后心部硬度为22-33HRC。
第十章钢的热处理工艺 10-1 何谓钢的退火？退火种类及用途如何？ 答： 钢的退火：退火是将钢加热至临界点AC1以上或以下温度，保温一定时间以后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。 退火种类：根据加热温度可以分为在临界温度AC1以上或以下的退火，前者包括完全退火、不完全退火、球化退火、均匀化退火，后者包括再结晶退火、去应力退火，根据冷却方式可以分为等温退火和连续冷却退火。 退火用途： 1、完全退火：完全退火是将钢加热至AC3以上20-30℃，保温足够长时间，使 组织完全奥氏体化后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。 其主要应用于亚共析钢，其目的是细化晶粒、消除应力和加工硬化、提高塑韧性、均匀钢的化学成分和组织、改善钢的切削加工性能，消除中碳结构钢中的魏氏组织、带状组织等缺陷。 2、不完全退火：不完全退火是将钢加热至AC1- AC3（亚共析钢）或AC1-ACcm （过共析钢）之间，保温一定时间以后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。对于亚共析钢，如果钢的原始组织分布合适，则可采用不完全退火代替完全退火达到消除应力、降低硬度的目的。对于过共析钢，不完全退火主要是为了获得球状珠光体组织，以消除应力、降低硬度，改善切削加工性能。 3、球化退火：球化退火是使钢中碳化物球化，获得粒状珠光体的热处理工艺。 主要用于共析钢、过共析钢和合金工具钢。其目的是降低硬度、改善切削加工性能，均匀组织、为淬火做组织准备。 4、均匀化退火：又称扩散退火，它是将钢锭、铸件或锻轧坯加热至略低于固相 线的温度下长时间保温，然后缓慢冷却至室温的热处理工艺。其目的是消除铸锭或铸件在凝固过程中产生的枝晶偏析及区域偏析，使成分和组织均匀化。 5、再结晶退火：将冷变形后的金属加热到再结晶温度以上保持适当时间，然后 缓慢冷却至室温的热处理工艺。其目的是使变形晶粒重新转变为均匀等轴晶粒，同时消除加工硬化和残留应力，使钢的组织和性能恢复到冷变形前的状态。 6、去应力退火：在冷变形金属加热到再结晶温度以下某一温度，保温一段时间 然后缓慢冷却至室温的热处理工艺。其主要目的是消除铸件、锻轧件、焊接件及机械加工工件中的残留应力（主要是第一类应力），以提高尺寸稳定性，减小工件变形和开裂的倾向。 10-2 何谓钢的正火？目的如何？有何应用？ 答： 钢的正火：正火是将钢加热到AC3或Accm以上适当温度，保温适当时间进行完全奥氏体化以后，以较快速度（空冷、风冷或喷雾）冷却，得到珠光体类组织的热处理工艺。正火过程的实质是完全奥氏体化加伪共析转变。 目的：细化晶粒、均匀成分和组织、消除应力、调整硬度、消除魏氏组织、带状组织、网状碳化物等缺陷，为最终热处理提供合适的组织状态。
《金属学与热处理》复习题 绪论 基本概念： 1.工艺性能:金属材料适应实际加工工艺的能力。（分类） 2.使用性能：金属材料在使用时抵抗外界作用的能力。（分类） 3.组织：用肉眼，或不同放大倍数的放大镜和显微镜所观察到的金属材料内部的情景。 宏观组织：用肉眼或用放大几十倍的放大镜所观察到的组织。 （金属内部的各种宏观缺陷） 显微组织：用100-2000倍的显微镜所观察到的组织。 （各个组成相的种类、形状、尺寸、相对数量和分布，是决定性能的主要因素）4：结构：晶体中原子的排列方式。 第一章 基本概念： 1.金属：具有正的电阻温度系数的物质，其电阻随温度升高而增加。 2.金属键；金属正离子和自由电子之间相互作用而形成的键。 3.晶体：原子（离子）按一定规律周期性地重复排列的物质。 4.晶体特性：(原子)规则排列；确定的熔点；各向异性；规则几何外形。 5.晶胞：组成晶格的最基本的几何单元。 6.配位数:晶格中任一原子周围与其最近邻且等距的原子数目。
7.晶面族：原子排列相同但空间位向不同的所有晶面称为晶面族。 8.晶向族：原子排列相同但空间位向不同的所有晶向称为晶向族。 9.多晶型性：当外部条件（如温度和压强）改变时，有些金属会由一种晶体结构向另一种晶体结构转变。又称为同素异构转变。 10.晶体缺陷：实际晶体中原子排列偏离理想结构的现象。 11.空位：晶格结点上的原子由于热振动脱离了结点位置，在原来的位置上形成的空结点。 12.位错：晶体中有一列或若干列原子发生了有规则的错排现象，使长度达几百至几万个原子间距、宽约几个原子间距范围内的原子离开其平衡位置，发生了有规律的错动。 13.柏氏矢量：在实际晶体中沿逆时针方向环绕位错线作一个闭合回路。在完整晶体中以同样的方向和步数作相同的回路，由回路的终点向起点引一矢量，该矢量即为这条位错线的柏氏矢量。 14.晶粒：晶体中存在的内部晶格位向完全一致，而相互之间位向不相同的小晶体。 15.各向异性：由于晶体中不同晶面和晶向上的原子密度不同，因而晶体在不同方向上的性能有所差异。 16.伪各向同性：由于多晶体中各个晶粒的位向不同，所以不表示出单晶体的各向异性。 17.小角度晶界：相邻晶粒位向差小于10o的晶界。 18.大角度晶界：相邻晶粒位向差小于10o的晶界。 基础知识： 1.三种典型金属结构的晶体学特点。（点阵常数，原子半径，晶胞内原子数，配位数，致密度，间隙种类及大小）
第一章习题 1.作图表示出立方晶系（1 2 3）、（0 -1 -2）、（4 2 1）等晶面和[-1 0 2]、[-2 1 1]、[3 4 6] 等晶向 3.某晶体的原子位于正方晶格的节点上，其晶格常数a=b≠c， c=2/3a。今有一晶面在X、Y、Z坐标轴上的截距分别是5个原子间距，2个原子间距和3个原子间距，求该晶面的晶面参数。 解：设X方向的截距为5a，Y方向的截距为2a，则Z方向截距为3c=3X2a/3=2a，取截距的倒数，分别为 1/5a，1/2a，1/2a 化为最小简单整数分别为2,5,5 故该晶面的晶面指数为（2 5 5） 4.体心立方晶格的晶格常数为a，试求出（1 0 0）、（1 1 0）、（1 1 1）晶面的晶面间距，并指出面间距最大的晶面 解：（1 0 0）面间距为a/2，（1 1 0）面间距为√2a/2，（1 1 1）面
间距为√3a/3 三个晶面晶面中面间距最大的晶面为（1 1 0） 7.证明理想密排六方晶胞中的轴比c/a=1.633 证明：理想密排六方晶格配位数为12，即晶胞上底面中心原子与其下面的3个位于晶胞内的原子相切，成正四面体，如图所示 则OD=c/2，AB=BC=CA=CD=a 因△ABC是等边三角形，所以有OC=2/3CE 由于(BC)2=(CE)2+(BE)2 则 有(CD)2=(OC)2+(1/2c)2，即 因此c/a=√8/3=1.633 8.试证明面心立方晶格的八面体间隙半径为r=0.414R 解：面心立方八面体间隙半径r=a/2-√2a/4=0.146a 面心立方原子半径R=√2a/4，则a=4R/√2，代入上式有
1、热处理的定义：根据钢件的热处理目的,把钢加热到预定的温度，在此温度下保持一定的时间，然后以预定的速度冷却下来的一种综合工艺。钢的热处理是通过加热、保温和冷却的方法，来改变钢内部组织结构，从而改善其性能的一种工艺。凡是材料体系（金属、无机材料）中有相变发生，总可以采用热处理的方法，来改变组织与性能。 2、Ac1、Ac 3、Accm的意义：对于一个具体钢成分来说，A1、A3、Acm是一个点，而且是无限缓慢加热或冷却时的平衡临界温度。加热时的实际临界温度加注脚字母“C”，用Ac1、Ac3、Accm表示；冷却时的实际临界温度加注脚字母“r”，用Ar1、Ar3、Arcm表示。 3、什么是奥氏体化？奥氏体化的四个过程？是什么类型的相恋？将钢加热到AC1点或AC3点以上，使体心立方的α-Fe铁结构转变为面心立方结构的γ-Fe，这个过程就是奥氏体化过程。从铁碳相图可知，任何成分碳钢加热到Ac1以上，珠光体就向奥氏体转变；加热到Ac3或Accm以上，将全部变为奥氏体。这种加热转变称奥氏体化。共析钢的奥氏体化过程包括以下四个过程：形核；长大；残余渗碳体溶解；奥氏体成分均匀化。加热时奥氏体化程度会直接影响冷却转变过程，以及转变产物的组成和性能。是扩散型相变。 4、碳钢与合金钢的奥氏体化有什么区别？为什么？在同一奥氏体化温度下，合金元素在奥氏体中扩散系数只有碳的扩散系数的千分之几到万分之几，可见合金钢的奥氏体均匀化时间远比碳钢长得多。在制定合金钢的热处理工艺规范时，应比碳钢的加热温度高些，保温时间长些，促使合金元素尽可能均匀化。 5奥氏体晶粒的三个概念（初始晶粒、实际晶粒和本质晶粒）？奥氏体的初始晶粒：指加热时奥氏体转变过程刚刚结束时的奥氏体晶粒，这时的晶粒大小就是初始晶粒度。奥氏体实际晶粒：指在热处理时某一具体加热条件下最终所得的奥氏体晶粒，其大小就是奥氏体的实际晶粒度。奥氏体的本质晶粒：指各种钢的奥氏体晶粒的长大趋势。晶粒容易长大的称为本质粗晶粒钢；晶粒不容易长大的称为本质细晶粒钢； 6为什么要研究奥氏体晶粒大小？奥氏体晶粒大小会显著影响冷却转变产物的组织和性能。 7、工厂中对奥氏体晶粒大小的表征方法是什么？本质晶粒度的测试方法？统一采用与标准金相图片比较，来确定晶粒度的级别。生产中为了便于确定钢的本质晶粒度，只需测出930度左右的实际晶粒度，就可以判断。 8过冷奥氏体：奥氏体冷至临界温度以下，牌热力学不稳定状态，称为过冷奥氏体。 9、钢的共析转变？珠光体组织的三种类型？钢的共析转变：钢奥氏体化后，过冷到A1至“鼻尖”之间区域等温停留时，将发生共析转变，形成珠光体组织，其反应如下：γ→P(α+Fe3C)结构：FCC、BCC、正交；含碳：0.77%、0.0218%、6.69%珠光体的三种类型：珠光体，索氏体，屈氏体。 10、什么叫钢的C曲线？如何测定？影响C曲线的因素？过冷奥氏体等温转变曲线，也称TTT曲线。因曲线形状象英文字母“C”，故常称C曲线。在过冷奥氏体的转变过程中有组织（相变）转变和性能变化，因此可用金相法、硬度法、膨胀法或磁性法等来测定过冷奥氏体的等温转变过程，其中金相法是最基本的。金相法测定过冷奥氏体等温转变图---C曲线（基本方法），以共析钢为例：①用共析钢制成多组圆片状试样(φ10×1.5)；②取一组试样加热奥氏体化；③迅速转入A1以下一定温度熔盐浴中等温；④各试样停留不同时间后分别淬入盐水中，使未分解的过冷奥氏体变为马氏体；⑤这样在金相显微镜下就可以观察到过冷奥氏体的等温分解过程。钢的成分和热处理条件都会引起C曲线形状和位置的变化1)含碳量的影响2)合金元素的影响3)奥氏体化温度和保温时间的影响 11、什么叫CCT曲线？如何测定？连接冷却曲线上相同性质的转变开始点和终了点，得到钢种的连续冷却转变图称为CCT曲线。与测定C曲线的方法相同，一般也都用膨胀法或金相-硬度法等来测定CCT(Continuous Cooling Transformation)图；在测定时，首先选定一组具有不同冷却速度的方法，然后将欲测试样加热奥氏体化，并以各种冷却速度进行冷却，同时测
第一章金属及合金的晶体结构 一、名词解释: 1 ?晶体：原子（分子、离子或原子集团）在三维空间做有规则的周期性重复排列的物质。 2?非晶体：指原子呈不规则排列的固态物质。 3 ?晶格：一个能反映原子排列规律的空间格架。 4?晶胞：构成晶格的最基本单元。 5. 单晶体：只有一个晶粒组成的晶体。 6?多晶体：由许多取向不同，形状和大小甚至成分不同的单晶体（晶粒）通过晶界结合在一起的聚合体。 7?晶界：晶粒和晶粒之间的界面。 8. 合金：是以一种金属为基础，加入其他金属或非金属，经过熔合而获得的具有金属特性的材料。 9. 组元：组成合金最基本的、独立的物质称为组元。 10. 相：金属中具有同一化学成分、同一晶格形式并以界面分开的各个均匀组成部分称为相。 11. 组织：用肉眼观察到或借助于放大镜、显微镜观察到的相的形态及分布的图象统称为组织。 12. 固溶体：合金组元通过溶解形成成分和性能均匀的、结构上与组元之一相同的固相 、填空题: 1 .晶体与非晶体的根本区别在于原子（分子、离子或原子集团）是否在三维空间做有规则的周期性重复排列。 2?常见金属的晶体结构有体心立方晶格、面心立方晶格、密排六方晶格三种。 3?实际金属的晶体缺陷有点缺陷、线缺陷、面缺陷、体缺陷。 4?根据溶质原子在溶剂晶格中占据的位置不同，固溶体可分为置换固溶体和间隙固溶体两种。 5?置换固溶体按照溶解度不同，又分为无限固溶体和有限固溶体。 6 ?合金相的种类繁多，根据相的晶体结构特点可将其分为固溶体和金属化合物两种。 7. 同非金属相比，金属的主要特征是良好的导电性、导热性，良好的塑性，不透明，有光—泽，正的电阻温度系数。 8. 金属晶体中最主要的面缺陷是晶界和亚晶界。 9. 位错两种基本类型是刃型位错和螺型位错，多余半原子面是刃型位错所特有的 10. 在立方晶系中，｛120｝晶面族包括(120)、(120)、(102)、(102)、(210)、(210)> (201)、
金属学与热处理总结 一、金属的晶体结构 重点内容：面心立方、体心立方金属晶体结构的配位数、致密度、原子半径，八面体、四面体间隙个数；晶向指数、晶面指数的标定；柏氏矢量具的特性、晶界具的特性。 基本内容：密排六方金属晶体结构的配位数、致密度、原子半径，密排面上原子的堆垛顺序、晶胞、晶格、金属键的概念。晶体的特征、晶体中的空间点阵。 晶格类型晶胞中的原子 数原子半 径 配位 数 致密度 体心立方 2 a 4 38 68% 面心立方 4 a 4 212 74% 密排六方 6 a 2 112 74% 晶格类型fcc(A1) bcc(A2) hcp(A3) 间隙类型正四面 体 正八面 体 四面体扁八面体四面体 正八面 体 间隙个数8 4 12 6 12 6 原子半径 r A a 4 2a 4 3 2 a 间隙半径 r B () 4 2 3a -()42 2 a -()43 5a -()43 2a -()42 6a -()21 2a - 晶胞：在晶格中选取一个能够完全反映晶格特征的最小的几何单元，用来分析原子排列的规律性，这个最小的几何单元称为晶胞。 金属键：失去外层价电子的正离子与弥漫其间的自由电子的静电作用而结合起来，这种结合方式称为金属键。 位错：晶体中原子的排列在一定范围内发生有规律错动的一种特殊结构组态。 位错的柏氏矢量具有的一些特性： ①用位错的柏氏矢量可以判断位错的类型；②柏氏矢量的守恒性，即柏氏矢量与回路起点及回路途径无关；③位错的柏氏矢量个部分均相同。 刃型位错的柏氏矢量与位错线垂直；螺型平行；混合型呈任意角度。 晶界具有的一些特性： ①晶界的能量较高，具有自发长大和使界面平直化，以减少晶界总面积的趋势；②原子在晶界上的扩散速度高于晶内，熔点较低；③相变时新相优先在晶界出形核；④晶界处易于发生杂质或溶质原子的富集或偏聚；⑤晶界易于腐蚀和氧化；⑥常温下晶界可以阻止位错的运动，提高材料的强度。 二、纯金属的结晶
金属学与热处理期末练习题（含答案） 1、金属的机械性能主要包括强度、硬度、塑性、韧性、疲劳强度等指标，其中衡量金属材料在静载荷下机械性能的指标有____强度_______、_____硬度______、_________塑性__。衡量金属材料在交变载荷和冲击载荷作用下的指标有_______韧性____和____疲劳强度_______。 2、常见的金属晶格类型有___面心立方晶格____ 、___体心立方晶格___ ____和__密棑六方晶格_ ________。 3、常用的回火方法有低温回火、_中温回火__________ 和____高温回火_______ 。 4、工程中常用的特殊性能钢有___不锈钢______、耐热钢_________和耐磨刚。 5、根据铝合金成分和工艺特点，可将铝合金分为__变形铝合金_________和铸造铝合金两大类。 6、按冶炼浇注时脱氧剂与脱氧程度分，碳钢分为_镇静钢________、半镇静钢_________、特殊镇静钢_________和__沸腾钢_______。 7、铸铁中_________碳以石墨形式析出___________________的过程称为石墨化，影响石墨化的主要因素有_化学成分__________ 和冷却速度。 8、分别填写下列铁碳合金组织符号： 奥氏体A、铁素体F、渗碳体fe3c 、 珠光体P 、高温莱氏体ld 、低温莱氏体ld’。 9、含碳量小于%的钢为低碳钢，含碳量为的钢为中碳钢，含碳量大于% 的钢为高碳钢。 10、三大固体工程材料是指高分子材料、复合材料和陶瓷材料。 二、选择题（每小题1分，共15分） （ b ）1、拉伸试验时，试样拉断前能承受的最大拉应力称为材料的（）。 A 屈服点 B 抗拉强度 C 弹性极限 D 刚度 （b）2、金属的（）越好，其锻造性能就越好。 A 硬度 B 塑性 C 弹性 D 强度 （ c ）3、根据金属铝的密度，它属于（）。 A 贵金属 B 重金属 C 轻金属 D 稀有金属 （ d ）4、位错是一种（）。
第一章金属及合金的晶体结构 一、名词解释： 1．晶体：原子（分子、离子或原子集团）在三维空间做有规则的周期性重复排列的物质。2．非晶体：指原子呈不规则排列的固态物质。 3．晶格：一个能反映原子排列规律的空间格架。 4．晶胞：构成晶格的最基本单元。 5．单晶体：只有一个晶粒组成的晶体。 6．多晶体：由许多取向不同，形状和大小甚至成分不同的单晶体（晶粒）通过晶界结合在一起的聚合体。 7．晶界：晶粒和晶粒之间的界面。 8．合金：是以一种金属为基础，加入其他金属或非金属，经过熔合而获得的具有金属特性的材料。 9．组元：组成合金最基本的、独立的物质称为组元。 10．相：金属中具有同一化学成分、同一晶格形式并以界面分开的各个均匀组成部分称为相。 11．组织：用肉眼观察到或借助于放大镜、显微镜观察到的相的形态及分布的图象统称为组织。 12．固溶体：合金组元通过溶解形成成分和性能均匀的、结构上与组元之一相同的固相。 二、填空题： 1．晶体与非晶体的根本区别在于原子（分子、离子或原子集团）是否在三维空间做有规则的周期性重复排列。 2．常见金属的晶体结构有体心立方晶格、面心立方晶格、密排六方晶格三种。 3．实际金属的晶体缺陷有点缺陷、线缺陷、面缺陷、体缺陷。 4．根据溶质原子在溶剂晶格中占据的位置不同，固溶体可分为置换固溶体和间隙固溶体两种。 5．置换固溶体按照溶解度不同，又分为无限固溶体和有限固溶体。 6．合金相的种类繁多，根据相的晶体结构特点可将其分为固溶体和金属化合物两种。7．同非金属相比，金属的主要特征是良好的导电性、导热性，良好的塑性，不透明，有光泽，正的电阻温度系数。 8．金属晶体中最主要的面缺陷是晶界和亚晶界。
《金属学与热处理》试题库 一、名词解释 1、铁素体、奥氏体、珠光体、马氏体、贝氏体、莱氏体 2、共晶转变、共析转变、包晶转变、包析转变 3、晶面族、晶向族 4、有限固溶体、无限固溶体 5、晶胞 6、二次渗碳体 7、回复、再结晶、二次再结晶 8、晶体结构、空间点阵 9、相、组织 10、伪共晶、离异共晶 11、临界变形度 12、淬透性、淬硬性 13、固溶体 14、均匀形核、非均匀形核 15、成分过冷 16、间隙固溶体 17、临界晶核 18、枝晶偏析 19、钢的退火，正火，淬火，回火 20、反应扩散 21、临界分切应力 22、调幅分解 23、二次硬化 24、上坡扩散 25、负温度梯度 26、正常价化合物 27、加聚反应 28、缩聚反应 四、简答 1、简述工程结构钢的强韧化方法。（20分）
2、简述Al-Cu二元合金的沉淀强化机制（20分） 3、为什么奥氏体不锈钢（18-8型不锈钢）在450℃～850℃保温时会产生晶间腐蚀？如何防止或减轻奥氏体不锈钢的晶间腐蚀？ 4、为什么大多数铸造合金的成分都选择在共晶合金附近？ 5、什么是交滑移?为什么只有螺位错可以发生交滑移而刃位错却不能？ 6、根据溶质原子在点阵中的位置，举例说明固溶体相可分为几类？固溶体在材料中有何意义？ 7、固溶体合金非平衡凝固时，有时会形成微观偏析，有时会形成宏观偏析，原因何在？ 8、应变硬化在生产中有何意义？作为一种强化方法，它有什么局限性？ 9、一种合金能够产生析出硬化的必要条件是什么？ 10、比较说明不平衡共晶和离异共晶的特点。 11、枝晶偏析是怎么产生的？如何消除？ 12、请简述影响扩散的主要因素有哪些。 13、请简述间隙固溶体、间隙相、间隙化合物的异同点？ 14、临界晶核的物理意义是什么？形成临界晶核的充分条件是什么？ 15、请简述二元合金结晶的基本条件有哪些。 16、为什么钢的渗碳温度一般要选择在γ-Fe相区中进行？若不在γ-Fe相区进行会有什么结果？ 17、一个楔形板坯经冷轧后得到相同厚度的板材，再结晶退火后发现板材两端的抗拉强度不同，请解释这个现象。 18、冷轧纯铜板，如果要求保持较高强度，应进行何种热处理？若需要继续冷轧变薄时，又应进行何种热处理？ 19、位错密度有哪几种表征方式？ 20、淬透性与淬硬性的差别。 21、铁碳相图为例说明什么是包晶反应、共晶反应、共析反应。 22、马氏体相变的基本特征？（12分） 23、加工硬化的原因？（6分） 24、柏氏矢量的意义？（6分） 25、如何解释低碳钢中有上下屈服点和屈服平台这种不连续的现象？（8分） 26、已知916℃时，γ-Fe的点阵常数0.365nm，（011）晶面间距是多少？（5分） 27、画示意图说明包晶反应种类，写出转变反应式？（4分） 28、影响成分过冷的因素是什么？（9分） 29、单滑移、多滑移和交滑移的意义是什么？（9分） 30、简要说明纯金属中晶粒细度和材料强度的关系，并解释原因。（6分）
第1章金属和合金的晶体结构 1.1金属原子的结构特点：最外层的电子数很少，一般为1～2个，不超过3个。 金属键的特点：没有饱和性和方向性 结合力：当原子靠近到一定程度时，原子间会产生较强的作用力。结合力＝吸引力＋排斥力结合能＝吸引能＋排斥能（课本图1.2） 吸引力：正离子与负离子（电子云）间静电引力，长程力 排斥力：正离子间，电子间的作用力，短程力 固态金属原子趋于规则排列的原因：当大量金属原子结合成固体时，为使固态金属具有最低的能量，以保持其稳定状态，原子间也必须保持一定的平衡距离。 1.2晶体：基元在三维空间呈规律性排列。晶体结构：晶体中原子的具体排列情况， 也就是晶体中的这些质点在三维空间有规律的周期性的重复排列方式。 晶格：将阵点用直线连接起来形成空间格子。晶胞：保持点阵几何特征的基本单元 三种典型的金属晶体结构（要会画晶项指数，晶面指数） 共带面：平行或相交于同一直线的一组晶面组成一个晶带，这一组晶面叫做共带面 晶带轴：同一晶带中所有晶面的交线互相平行，其中通过坐标原点的那条直线。 多晶型转变或同素异构转变：当外部的温度和压强改变时，有些金属会由一种晶体结构向另一种晶体结构转变。 1.3合金：两种或两种以上金属元素，或金属元素与非金属元素，经熔炼、烧结或其它方法组合而成并具有金属特性的物质。组元：组成合金最基本的独立的物质，通常组元就是组成合金的元素。相：是合金中具有同一聚集状态、相同晶体结构，成分和性能均一，并以界面相互分开的组成部分。固溶体：合金的组元通过溶解形成一种成分及性能均匀的、且结构与组元之一相同的固相，称为固溶体。与固溶体结构相同的组元为溶剂，另一组元为溶质。 固溶体的分类：按溶质原子在溶剂晶格中的位置：置换固溶体与间隙固溶体。按溶质原子在固体中的溶解度：分为有限固溶体和无限固溶体。按溶质原子在固溶体内分布规则：分为有序固溶体和无序固溶体 固溶强化：在固体溶液中，随着溶质浓度的增加，固溶体的强度、硬度提高，塑性韧性下降。 间隙相：当非金属原子半径与金属原子半径的比值小于0.59时，将形成具有简单晶体结构的金属间化合物。间隙化合物：与间隙相相反（比值大于0.59）。 1.4点缺陷：⑴空位⑵间隙原子⑶置换原子。线缺陷：线缺陷就是各种类型的位错。它是指晶体中的原子发生了有规律的错排现象。（刃型位错、螺型位错、混合型位错）滑移矢量：表示位错的性质，晶格畸变的大小的物理量（刃型位错的柏氏矢量与其位错线相垂直；螺形位错的柏氏矢量与其位错线平行。）。 面缺陷：晶体的面缺陷包括晶体的外表面（表面或自由界面）和内界面两类，其中的内界面又有晶界、亚晶界、 小角度晶界、大角度晶界：两相邻晶粒位向差小于或大于10° 相界面的结构有三类：共格界面、半共格界面、非共格界面 习题3 、5做一下 第2章纯金属的结晶 2.1结晶：结晶是指从原子不规则排列的液态转变为原子规则排列的晶体状态的过程。 同素异构转变：金属从一种固态过渡为另一种固体晶态的转变 过冷度：理论结晶温度与实际结晶温度之差。过冷是结晶的必要条件。（金属不同过冷度也不同，金属纯度越高过冷度越大。过冷度的速度取决于，冷却速度越大过冷度越大实际洁净无度越低，反之） 金属结晶:孕育—出现晶核—长大—金属单晶体 2.2从液体向固体的转变使自由能下降.液态金属结晶时，结晶过程的推动力是 自由能差降低（△F）是自由能增加，阻力是自身放热
本答案非标准答案，仅作参考，祝大家期末取的好成绩！ 金属学与热处理铸造合金及其熔炼考试题纲 1．铁碳相图的二重性及其分析 从热力学观点上看，Fe-Fe3C相图只是介稳定的，Fe-C相图才是稳定的；从动力学观点看，在一定条件下，按Fe-Fe3C相图转变也是可能的，因此就出现了二重性。 分析：1）稳定平衡的共晶点C’的成分和温度与C点不同 2）稳定平衡的共析点S’的成分和温度与S点不同 2．稳定态和亚稳定态铁碳相图异同点 稳定平衡态的Fe-C相图中的共晶温度和共析温度都比介稳定平衡的高一点； 在共晶温度时，稳定平衡态的奥氏体的含碳量小于亚稳态平衡下奥氏体的含碳量。 3．用铁碳相图分析铸铁碳钢一二次结晶异同点 一次结晶：铁液降至液相线时，有初析石墨和初析奥氏体析出。温度继续下降，熔体中同时析出奥氏体和石墨，铸铁进入共晶凝固阶段。 当钢液温度降低至液相线时，有高温铁素体析出。温度下降至包晶温度时，发生包晶转变，生成奥氏体。温度继续下降，穿过L+γ区时，又有奥氏体自钢液中析出，此析出过程进行到固相线温度为止。 二次结晶：铸铁的固态相变即二次结晶。继续冷却，奥氏体中的含碳量沿E’S’线减小，以二次石墨的形式析出。当奥氏体冷却至共析温度以下，并达到一定的过冷度，就开始共析转变。两个固体相α与Fe3C相互协同地从第三个固体相长大（成对长大），形成珠光体。当温度下降至GS和PS线之间的区域是，有先共析铁素体α相析出。随着α相的析出，剩余奥氏体的含碳量上升。当温度达到共析转变温度时，发生共析转变，形成珠光体。结晶过程完了后，钢的组织基本上不在变化。 4．分析球状石墨形成过程 目前已基本肯定，球状石墨可以和奥氏体直接从熔体中析出。 在亚共晶或共晶成分的球墨铸铁中，首批小石墨在远高于平衡共晶转变温度就已成形，这是不平衡条件所造成的，但随着温度的下降，有的小石墨球会重新解体，而有的则能长大成球，随着这一温度的进行，又会出现新的小石墨球，说明石墨球的成核可在一定的温度范围内进行。 某些石墨球能在熔体中单独成长至一定尺寸，然后被奥氏体包围，而有的石墨球则很早的就被奥氏体包围，形成奥氏体外壳。总之，石墨球的长大包括；两个阶段，即：1）在熔体中直接析出核心并长大2）形成奥氏体外壳，在奥氏体外壳包围下成长。 5．灰铸铁的金相组织及其性能特点 灰铸铁的金相组织由金属基体和片状石墨所组成，还有少量非金属夹杂物。 特点：强度性能差；硬度特点，同一硬度时，抗拉强度有一个范围，同一强度时，硬度也有一定的范围；较低的缺口敏感性；良好的减震性；良好的减磨性。 6．流动性的概念及其影响因素
钢的热处理总结 晶向指数[UVW]，晶向族 6. 能量起伏：液态金属中处于热运动的原子能量有高有低，同一原子的能量也在随时间不停地变化，时高时低的现象。 7. 均匀形核：液相中各个区域出现新相晶核的几率都是相同的，是液态金属绝对纯净、无任何杂质，喝不喝型壁接触，只是依靠液态金属的能量变化，由晶胚直接生核的理想过程。临界半径 8. 非均匀形核：液态金属中总是存在一些微小的固相杂质点，并且液态金属在凝固时还要和型壁相接触，于是晶核就可以优先依附于这些现成的固体表面上形成，需要的过冷度较小。 临界半径 非均匀形核的临界球冠半径与均匀形核的临界半径是相等的。 晶核长大的微观结构：光滑界面和粗糙界面。 晶粒大小的控制：控制过冷度；变质处理；振动、搅动。 表面细晶区的形成：当液态金属浇入温度较低的铸型中时，型壁附近熔体由于受到强烈的激冷作用，产生很大的过冷度而大量非均质生核。这些晶核在过冷熔体中也以枝晶方式生长，由于其结晶潜热既可从型壁导出，也可向过冷熔体中散失，从而形成了无方向性的表面细等轴晶组织。 柱状晶区的形成：在结晶过程中由于模壁温度的升高，在结晶前沿形成适当的过冷度，使表面细晶粒区继续长大（也可能直接从型壁处长出），又由于固-液界面处单向的散热条件（垂直于界面方向），处在凝固界面前沿的晶粒在垂直于型壁的单向热流的作用下，以表面细等轴晶凝固层某些晶粒为基底，呈枝晶状单向延伸生长，那些主干取向与热流方向相平行的枝晶优先向内伸展并抑制相邻枝晶的生长，在淘汰取向不利的晶体过程中，发展成柱状晶组织。 中心等轴晶的形成：内部等轴晶区的形成是由于熔体内部晶核自由生长的结果。随着柱状晶的发展，熔体温度降到足够低，再加之金属中杂质等因素的作用，满足了形核时的过冷度要求，于是在整个液体中开始形核。同时由于散热失去了方向性，晶体在各个方向上的长大速度是相等的，因此长成了等轴晶。 10. 固溶体与金属化合物的区别：固溶体晶体结构与组成它的溶剂相同，而金属化合物的晶体结构与组成它的组元都不同，通常较复杂。固溶体相对来说塑韧性好，硬度较低，金属化合物硬而脆。 11. 影响置换固溶体溶解度的因素：原子尺寸因素；电负性因素；电子浓度因素；晶体结构因素。 第四章-铁碳合金(金属学与热处理崔忠圻 课后答案) 金属学与热处理第二版（崔忠圻）答案 第四章铁碳合金 4-1 分析Wc=0.2%，Wc=0.6%，Wc=1.2%，的铁碳合金从液态平衡冷却至室温的转变过程，用冷却曲线和组织示意图说明各阶段的组织，并分别计算室温下的相组成物及组织组成物的含量。 答： Wc=0.2%的转变过程及相组成物和组织组成物含量计算 转变过程： 1）液态合金冷却至液相线处，从液态合金中按匀晶转变析出δ铁素体，L?δ，组织 为液相+δ铁素体 2）液态合金冷却至包晶温点（1495℃），液相合金和δ铁素体发生包晶转变，形成奥氏体γ，L+δ?γ，由于Wc=0.2%高于包晶点0.17%，因此组织为奥氏体加部分液相。 3）继续冷却，部分液相发生匀晶转变析出奥氏体γ，直至消耗完所有液相，全部转变为奥氏体组织。 4）当合金冷却至与铁素体先共析线相交时，从奥氏体中析出先共析铁素体α，组织为奥氏体+先共析铁素体 5）当合金冷却至共析温度时，奥氏体碳含量沿铁素体先共析线变化至共析点碳含 +珠光体 6）继续冷却，先共析铁素体和珠光体中的铁素体都将析出三次渗碳体，但数量很少，可忽略不计。所以室温下的组织为：先共析铁素体+珠光体。 组织含量计算： 组织含量计算：Wα（先）=（0.77-0.2）/（0.77-0.0218）×100%≈76.2%，Wp=1- Wα（先）≈23.8% 相含量计算：Wα=（6.69-0.2）/（6.69-0.0218）×100%≈97.3%， W Fe3C= 1- Wα≈2.7% Wc=0.6%的转变过程及相组成物和组织组成物含量计算： 转变过程： 1）液态合金冷却至液相线处，从液态合金处按匀晶转变析出奥氏体，L?γ，组织为液相+奥氏体。 2）继续冷却，直至消耗完所有液相，全部转变为奥氏体组织。 3）当合金冷却至与铁素体先共析线相交时，从奥氏体中析出先共析铁素体α，组织为奥氏体+先共析铁素体 4）当合金冷却至共析温度（727℃）时，奥氏体碳含量沿铁素体先共析线变化至共析点，发生共析转变γ?α+Fe3C，此时组织为先共析铁素体+珠光体 5）珠光体中的铁素体都将析出三次渗碳体，但数量很少，可忽略不计。所以室温下的组织为：先共析二次渗碳体+珠光体 组织含量计算： 组织含量计算：Wα（先））=（0.77-0.6）/（0.77-0.0218）×100%≈22.7%，Wp=1- Wα（先）≈77.3% 相含量计算：Wα=（6.69-0.6）/（6.69-0.0218）×100%≈91.3%， W Fe3C= 1- Wα≈8.7% 历年试题 材料成型与控制专业01级金属学与热处理试题 一. 名词解释（每小题2分，共2０分）： 1.晶体 2.正火 3.无限固溶体 4. 金属间化合物 5.晶界 6.相起伏 7.共晶转变 8.比重偏析 9.马氏体 10. 同素异构转变 二. 在同一个立方晶胞中画出以下晶面和晶向：（111）、（110）、（122）、[110]、[210]。（5分） 三. 晶粒大小对合金的常温力学性能有何影响？试分析其原因。(15分) 四.T8钢的过冷奥氏体等温冷却曲线如图所示，试分析以图中标明的几种冷却条件冷却之后各得到什么组织？对比这几种组织各具有什么样的力学性能特点．(10分) 五.．(15分) 六.冷塑性变形后的金属，在重新加热时其组织结构和力学性能各有何变化？(15分) 七．简述T8钢的奥氏体化过程由哪几个阶段组成？分析其中奥氏体晶核长大机理。(10分) 八.具有网状渗碳体的T12钢要获得回火马氏体，应进行哪些热处理？试说明每种热处理的加热温度和冷却条件。(10分) 02级材料加工各专业金属学与热处理期末考试题B 一. 名词解释（每小题3分，共30分） 1.非自发形核 2.滑移 3.再结晶 4.间隙固溶体 5.铁素体 6.珠光体 7.本质晶粒度 8.淬火 9.各向异性 10.合金 二. 填空（每空1分，共15分） 1.一个体心立方晶胞中包含（）个原子，一个面心立方晶胞中包含（）个原子，一个密排六方晶胞中包含（）个原子。 2. 纯铁在加热时，在912℃纯铁的晶格由（）转变为（），在1394℃纯铁的晶格由（）转变为（）。 3.结晶过程是依靠两个密切联系的基本过程来实现的，这两个基本过程分别是（）和（）。 4.纯金属的最低再结晶温度和熔点的关系是（）。 5.马氏体的显微组织形态主要有（）、（）两种。其中（）的韧性比较好。 6.钢的淬透性越高，则其C曲线位置越靠（），说明临界冷却速度越（）。 三. 选择（每题1分，共10分） 1.具有体心立方晶格的金属有（） a)Cu b)α-Fe c)γ-Fe 2.具有面心立方晶胞的金属有（）个滑移系。 a) 6 b)8 c)12 3.固溶体的晶体结构（）。 a) 与溶剂相同 b)与溶质相同 c) 与溶质和溶剂都不相同 4. 铁碳两个元素可能形成的相有（）。 a) 间隙固溶体 b)间隙化合物 c) 置换固溶体 5. 下列金属中塑性最好的是（） a) α-Fe b)Al c) Mg 6.冷变形金属再结晶后，（）。 a) 形成等轴晶，强度升高 b)形成柱状晶，强度升高 c) 形成等轴晶，塑性升高 7.与铁素体相比，珠光体的力学性能特点是（）。 姓名: 班级: 学号: 遵 守 考 试 纪 律 注 意 行 为 规 范 哈尔滨工业大学（威海） 2012/2013 学年秋季学期 金属学及热处理A 试题卷（A ）参考答案 考试形式（开、闭卷）： 闭卷 答题时间： 120 （分钟） 本卷面成绩占课程成绩 80 % 一、名词解释（每题2分，共40分） 1. 固溶体：一种或多种溶质原子溶入主组元(溶剂组元)的晶格中且仍保持溶剂组元晶格类型的一类固态物质。 2. 晶胞：晶格最小的空间单位。一般为晶格中对称性最高、体积最小的某种平行六面体。 3. 结构起伏：熔体中原子的热运动和相互作用力导致的原子团分布不均匀现象。 4. 枝晶偏析：合金以树枝状凝固时，枝晶干中心部位与枝晶间的溶质浓度明显不同的成分不均匀现象。 5. 珠光体：奥氏体发生共析转变所形成的铁素体与渗碳体的共析体。 6. 滑移：晶体相邻部分在切应力作用下沿一定晶体学平面和方向的相对移动。是金属晶体塑性变形的主要方式。 7. 细晶强化：通过细化晶粒而使金属材料力学性能提高的方法称为细晶强化，工业上将通过细化晶粒以提高材料强度。 8. 回复：经冷塑性变形的金属在加热时，在光学显微组织发生改变之前所发生的某些亚结构和性能的变化过程。 9. 惯析面：固态相变时新相往往沿母相的一定晶面优先形成，该晶面被称为惯析面。 10. 球化退火：将钢加热到Ac1以上20～30℃，保温一段时间，然后缓慢冷却到略低于Ar1的温度，并停留一段时间，使组织转变完成，得到在铁素体基体上均匀分布的球状或颗粒状碳化物的组织。 11. 时效强化：合金元素经固溶处理后，获得过饱和固溶体。在随后的室温放置或低温加热保温时，第二相从过饱和固溶体中析出，引起强度，硬度以及物理和化学性能的显著变化，这一过程被称为时效强化。 12. 离异共晶：有共晶反应的合金中，如果成分离共晶点较远，由于初晶相数量较多，共晶相数量很少，共晶中与初晶相同的那一相会依附初晶长大，另外一个相单独分布于晶界处，使得共晶组织的特征消失，这种两相分离的共晶称为离异共晶。 13. 三次渗碳体：从铁素体F中析出的渗碳体叫三次渗碳体 14. 超塑性：超塑性是指材料在一定的内部条件和外部条件下，呈现出异常低的流变抗力、异常高的流变性能的现象。 15. 淬透性：表示钢在一定条件下淬火时获得淬硬层（马氏体层）深度。它是衡量各个不同钢种接受淬火能力的重要指标之一。 16. 中温回火：回火温度范围为350-500摄氏度，回火后的组织为回火屈氏体 17. 刚度：机械零件或构件抵抗弹性变形的能力。 18. 调质：淬火加高温回火的综合热处理工艺。 19. 软位向：滑移时临界分切应力中取向因子取极大值对应的屈服强度最低叫软位向。 20. 下贝氏体：当过冷奥氏体的温度下降到350至230℃范围时，所形成的产物叫下贝氏体，是由含碳过饱和的片状铁素体和其内部沉淀的碳化物组成的机械混合物。 14、何谓组元？何谓相？何谓固溶体？固溶体的晶体结构有何特点？ 何谓置换固溶体？影响其固溶度的因素有哪些？ 答: 组元：组成合金最基本的、独立的物质。 相：合金中结构相同、成分和性能均一并以界面相互分开的组成部分。 固溶体：合金组元之间以不同的比例相互混合形成的晶体结构与某一组元相同的固相。 固溶体的晶体结构特点：固溶体仍保持着溶剂的晶格类型，但结 构发生了变化，主要包括以下几个方面：1)有晶格畸变，2)有偏聚 与有序，3)当低于某一温度时，可使具有短程有序的固溶体的溶质 和溶剂原子在整个晶体中都按—定的顺序排列起来，转变为长程有 序，形成有序固溶体。 置换固溶体：溶质原子位于溶剂晶格的某些结点位置所形成的固溶体。 影响置换固溶体固溶度的因素：原子尺寸，电负性，电子浓度，晶体结构 15、何谓固溶强化？置换固溶体和间隙固溶体的强化效果哪个大？为 什么？ 答：固溶强化：在固溶体中，随着溶质浓度的增加，固溶体的强度、硬度提高，而塑性、韧性有所下降的现象。间隙固溶体的强化效果大于置换固溶体的强化效果。原因：溶质原子与溶剂原子的尺寸差别越大，所引起的晶格畸变也越大，强化效果越好。间隙固溶体晶格畸变大于置换固溶体的晶格畸变 16、何谓间隙相？它与间隙固溶体及复杂晶格间隙化合物有何区别？ 答：间隙相：当非金属原子半径与金属原子半径的比值小于0.59时，形成的简单的晶体结构称为间隙相。间隙相与间隙固溶体有本质的区别，间隙相是一种化合物，它具有与其组元完全不同的晶格结构，而间隙固溶体则任保持着溶剂组元的晶格类型。间隙相与间隙化合物相比具有比较简单的晶体结构，间隙相一般比间隙化合物硬度更高，更稳定。 21、何谓刃型位错和螺型位错？定性说明刃型位错的弹性应力场与异 类原子的相互作用，对金属力学性能有何影响？ 答：刃型位错：设有一简单立方晶体，某一原子面在晶体内部中断，这个原子平面中断处的边缘就是一个刃型位错，犹如一把锋利的钢刀将 金属学与热处理 一、填空题（30分，每空1分） 1、常见的金属晶体类型有___体心立方晶格、_面心立方_________晶格和密排六方晶格三种。 2、金属的整个结晶过程包括___型核_______、___长大_______两个基本过程组成。 3、根据溶质原子在溶剂晶格中所处的位置不同，固溶体分为___间隙固溶体_______与__置换固溶体________两种。 4、工程中常用的特殊性能钢有__不锈钢_______、___耐热钢______、耐磨钢。 5、常用的常规热处理方法有__回火________、正火和淬火、_退_火________。 6、随着回火加热温度的升高，钢的__强度________和硬度下降，而____塑性______和韧性提高。 7、根据工作条件不同，磨具钢又可分为__冷作磨具钢________、__热作磨具钢________和塑料磨具用钢等。 8、合金按照用途可分为__合金渗碳体________、_特殊碳化物_________和特殊性能钢三类。 9、合金常见的相图有__匀晶相图________、_共晶相图_________、包晶相图和具有稳定化合物的二元相图。 10、硬质合金是指将一种或多种难熔金属__碳化物________和金属粘结剂，通过__粉末冶金________工艺生产的一类合金材料。 11、铸铁的力学挺能主要取决于__机体组织________的组织和石墨的基体、形态、_____数量_____以及分布状态。 12、根据铸铁在结晶过程中的石墨化程度不同，铸铁可分为__灰口铸铁________、__白口铸铁________和麻口铸铁三类。 13、常用铜合金中，__青铜________是以锌为主加合金元素，__白铜________是以镍为主加合金元素。 14、铁碳合金的基本组织中属于固溶体的有___铁素体_______和___奥氏体_______,属于金属化合物的有___渗碳体_______，属于混合物的有____珠光体______和莱氏体。 二、选择题（30分，每题2分） 1、铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只需加热到一定温度即使晶粒细化，其原因是（ C ）第四章-铁碳合金(金属学与热处理崔忠圻课后答案)备课讲稿
金属学与热处理期末复习
金属学与热处理考试题
金属学与热处理课后答案
金属学与热处理试卷与答案A1
相关主题
文本预览
