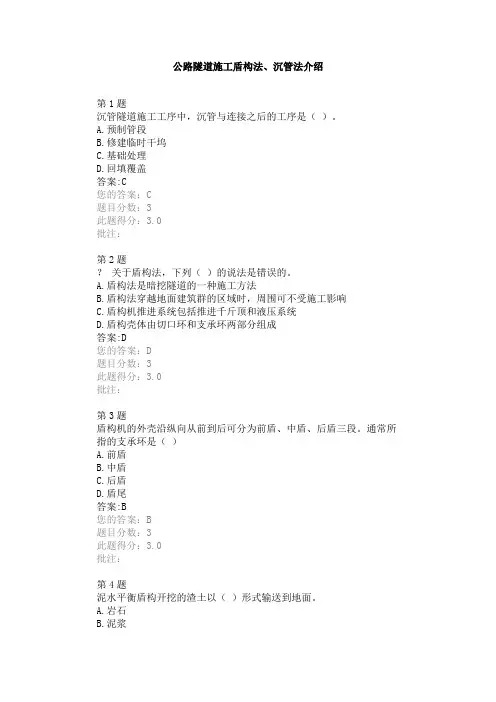

公路隧道施工盾构法、沉管法介绍
第1题
沉管隧道施工工序中，沉管与连接之后的工序是（）。
A.预制管段
B.修建临时干坞
C.基础处理
D.回填覆盖
答案:C
您的答案：C
题目分数：3
此题得分：3.0
批注：
第2题
？关于盾构法，下列（）的说法是错误的。
A.盾构法是暗挖隧道的一种施工方法
B.盾构法穿越地面建筑群的区域时，周围可不受施工影响
C.盾构机推进系统包括推进千斤顶和液压系统
D.盾构壳体由切口环和支承环两部分组成
答案:D
您的答案：D
题目分数：3
此题得分：3.0
批注：
第3题
盾构机的外壳沿纵向从前到后可分为前盾、中盾、后盾三段。通
常所指的支承环是（）
A.前盾
B.中盾
C.后盾
D.盾尾
答案:B
您的答案：B
题目分数：3
此题得分：3.0
批注：
第4题
泥水平衡盾构开挖的渣土以（）形式输送到地面。
A.岩石
B.泥浆
C.土体
D.砂浆
答案:B
您的答案：B
题目分数：3
此题得分：3.0
批注：
第5题
以下不属于盾构始发端头加固方法的是（）。
A.旋喷桩法
B.注浆法
C.内嵌钢环
D.冻结法
答案:C
您的答案：C
题目分数：3
此题得分：3.0
批注：
第6题
（）盾构机配备有泥水分离处理系统。
A.土压平衡
B.硬岩TBM
C.双护盾TBM
D.泥水平衡
答案:D
您的答案：D
题目分数：4
此题得分：4.0
批注：
第7题
以下（）设备不属于盾构机后配套设备。
A.注浆系统
B.管片运输设备
C.出土设备
D.刀盘
答案:D
您的答案：D
题目分数：4
此题得分：4.0
批注：
第8题
以下（）工序不属于盾构始发阶段。
A.安装反力架
B.凿除洞门
C.拼装负环管片
D.到达端口加固
答案:D
您的答案：D
题目分数：4
此题得分：4.0
批注：
第9题
沉管隧道按照管段的制作方式分为（）和干坞型。
A.圆形
B.矩形
C.钢筋混凝土
D.船台型
答案:D
您的答案：D
题目分数：4
此题得分：4.0
批注：
第10题
以下（）不属于沉管隧道优势。
A.可浅埋，与两岸道路衔接容易
B.结构为现浇混凝土，造价低
C.防水性能好
D.对地质水文条件适应能力强
答案:B
您的答案：B
题目分数：4
此题得分：4.0
批注：
第11题
盾构壳体一般分为（）部分。
A.切口环
B.支承环
C.盾尾环
D.刀盘
E.土仓
答案:A,B,C
您的答案：A,B,C
题目分数：3
此题得分：3.0
批注：
第12题
沉管隧道施工过程中，管段沉放主要步骤包括（）。
A.初步下沉
B.靠拢下沉
C.着地下沉
D.预制管段
E.内部安装和装修
答案:A,B,C
您的答案：A,B,C
题目分数：3
此题得分：3.0
批注：
第13题
沉管隧道在纵断面上一般由（）部分组成。
A.敞开段
B.暗埋段
C.沉埋段
D.岸边竖井
E.OMEGA止水带
答案:A,B,C,D
您的答案：B,C,D,E
题目分数：4
此题得分：0.0
批注：
第14题
沉管隧道接头防水包括（）。
A.混凝土自身防水
B.施工缝防水
C.附加防水层
D.GINA止水带
E.OMEGA止水带
答案:D,E
您的答案：A,B,E
题目分数：4
此题得分：0.0
批注：
第15题
土压平衡盾构适应的条件有（）。
A.渗透系数小于10-7m/s的地层
B.渗透系数大于10-4m/s的地层
C.岩石地层
D.高水压强透水适应性差，需要土体改良
E.渗透性高
答案:A,D
您的答案：A,D
题目分数：3
此题得分：3.0
批注：
第16题
以下（）盾构机属于闭胸式盾构机。
A.手掘式盾构机
B.机械式盾构机
C.泥水式盾构机
D.土压式盾构机
E.挤压式盾构机
答案:C,D
您的答案：C,D,E
题目分数：3
此题得分：0.0
批注：
第17题
“盾构法”名称中的“构”含义为为壳体。答案:错误
您的答案：错误
题目分数：4
批注：
第18题
盾构密封是由盾尾钢丝密封刷和盾尾泥浆注入装置组成。
答案:错误
您的答案：错误
题目分数：4
此题得分：4.0
批注：
第19题
注浆压力应根据工程实际，综合地质、注浆量等情况考虑。
答案:正确
您的答案：正确
题目分数：4
此题得分：4.0
批注：
第20题
盾构法到达接收方式一般采用直接接收的方式，特殊情况下可采用接收装置接收。
答案:正确
您的答案：正确
题目分数：4
此题得分：4.0
批注：
第21题
盾构始发模式分为整体始发和分体始发。
答案:正确
您的答案：正确
题目分数：4
此题得分：4.0
批注：
第22题
盾构施工过程中端头加固不可采用冻结法。
答案:错误
您的答案：正确
此题得分：0.0
批注：
第23题
土压平衡盾构通过螺旋输送机排放渣土。
答案:正确
您的答案：正确
题目分数：4
此题得分：4.0
批注：
第24题
沉管法按建筑材料可分为混凝土和钢筋混凝土。
答案:错误
您的答案：错误
题目分数：4
此题得分：4.0
批注：
第25题
干坞是坞高于水面的水池型建筑物，是修建矩形沉管隧道的必需场所。
答案:错误
您的答案：错误
题目分数：3
此题得分：3.0
批注：
第26题
沉管隧道沉埋段通常设置竖井作为起讫点。
答案:正确
您的答案：正确
题目分数：3
此题得分：3.0
批注：
第27题
根据管段预制质量及精度要求，管段横断面浇筑时，一般分底板、侧墙和顶板两次浇筑。
答案:正确
您的答案：正确
题目分数：3
此题得分：3.0
批注：
第28题
土压平衡盾构与泥水盾构稳定掘削面的原理是一致的。其差异是保持密封土舱的承压介质不同，泥水盾构对应的介质是泥水，土压平衡盾构对应的介质是泥土。
答案:正确
您的答案：正确
题目分数：4
此题得分：4.0
批注：
试卷总得分：85.0
