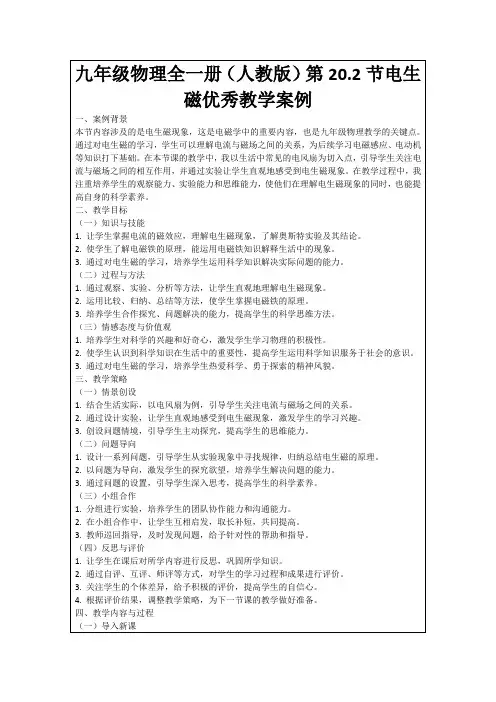

《电生磁》教学设计
师生讨
论
学生回答给定一个易掌握的法则，比单独记住某个结论更简便
小结这节课我们学习了电与磁的第一个关联──电能生磁，即电能转化为磁能的现象。
该现象是由丹麦的物理学家奥斯特发现的，所以也叫奥斯特实验，这个实验直接证明了电流可以通过导体在其周围产生磁场；这个磁场比较弱，为了进一步的研究和应用，我们把直导线绕成了螺线管，使其磁场进一步增强，发现通电螺线管的磁场与条形磁体的磁场是相似的，磁场方向遵循右手定则，也称安培定则。
作
业
动手动脑学物理：①、②、③、④
教学
流程
板书设计
第三节：电生磁
一、电流的磁效应
通电导线周围有磁场，磁场方向与电流方向有关，这种现象叫做电流的磁效应。
二、通电螺线管的磁场
1．通电螺线管的磁场与条形磁体的磁场是相似的。
2．判断方法：用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极。
