水泵停止产生水锤的防护措施

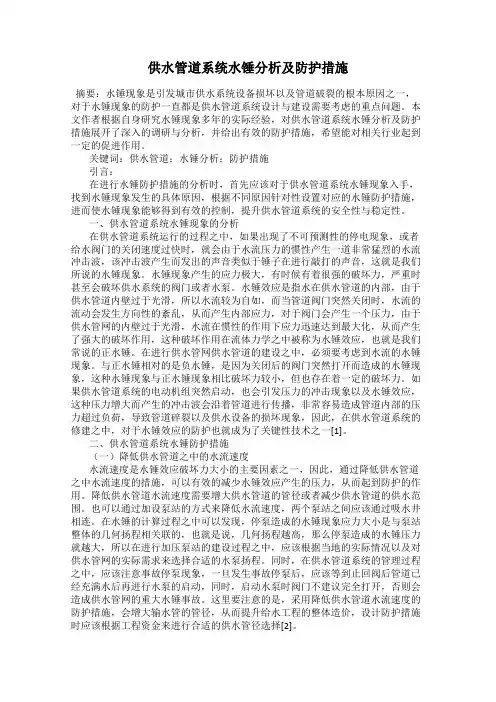

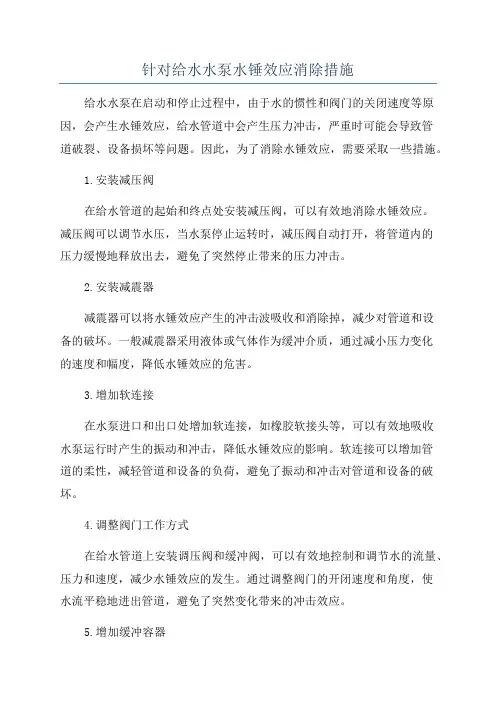

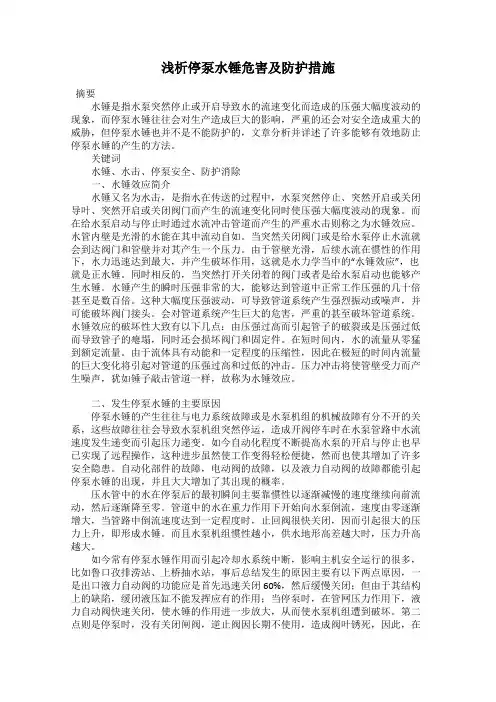

水泵停止时产生的水锤合理防护措施
减少水锤压力，对于降低管道造价、改善机组运行条件、保证安全运行和可靠供水具，有重要意义，因此必须对停泵水锤采取必要的防护措施。
（一）防治降压的措施
布置管道时，管道的纵剖面应在最低压力线以下，如果由于受地形条件所限，不能变更管道布置时。
（二）防治升压的措施
1.装水锤消除器
水锤消除器是具有一定泄水能力的安全阀，安装在止回阀的出水侧。当停泵后管道中水压力降低时，阀门打开，将管道中部分高压水泄走，从而达到减少升压值，保护管道的目的。
2.安装缓闭阀
缓闭阀是当事故停泵时，通过相应的传动机构让止回阀阀板或其他类型的阀板按预定的程序和时间自动关闭。这样，既减弱了正压水锤，又可限制倒泄流量和水泵的倒转转速，是一种较好的水捶防护措施，有时还将其作为水泵主阀来用。缓闭阀主要有：微阻缓闭式止回阀、缓闭式蝶阀和缓闭式平板闸阀。
动力车间水泵房启动操作规程 目录 一、水泵启动操作运行安全事项 二、水泵启动前检查项目 三、水泵启动操作步骤 四、水泵倒泵周期及倒泵操作程序 五、停泵操作 六、水泵的紧急停车 七、紧急停车的操作 八、水泵电动机电流、电压运行要求 九、运行期间的检查与维护 十、停泵期间的维护 十一、常见故障及其排除方法
一、水泵运行安全操作注意事项及要求 1、岗位人员在工作前必须按规定穿戴好劳动保护用品，班前、班中严禁饮 酒； 2、检查设备时要仔细小心谨慎，衣服领口、袖口要扎紧，女同志的头发也 要盘起来，不能留披肩发，防止衣服或发头被运转部分挂住； 3、擦运转设备不准带手套，严禁擦转动部位； 4、擦拭电器设备时，不准用湿布，不准用鸡毛掸子掸打； 5、在发生危及设备和人身安全等事故需要紧急停车情况下，岗位人员可先 行处理，及时做好记录并尽快通知厂值班领导； 6、运行人员不准触摸带电部位，检查低压设备主电路各部线头发热时，必 须由电工执行；严禁站在潮湿的地方检查电源； 7、机房和配电室、禁止吹凉衣物和堆放杂物； 8、作业期间值班人员不得离岗位做与工作无关的其他事情； 9、水泵进出水阀门手轮都应该标有明确的开关方向，压力表每半年或一年 检查一次； 10、泵站集水池、吸水池值班人员要警惕，严防杂物及人落入水池内，池内 严禁人员洗衣物及游泳；开启水池闸阀时，要注意安全； 11、安全防护用品应放在固定的地方； 12、电机启动时，如出现冒烟、冒火应立即停止启动； 13、水泵在正常运行中，岗位人员应严格按照水泵技术操作规程执行； 14、运行、停运设备要挂上明显的指示牌，防止误操作； 15、防洪泵、排水泵、污水泵应保持备用状态，确保随时使用； 16、一切机电设备专人管理，分工负责，有权制止闲散人员随意入室或动用 设备；

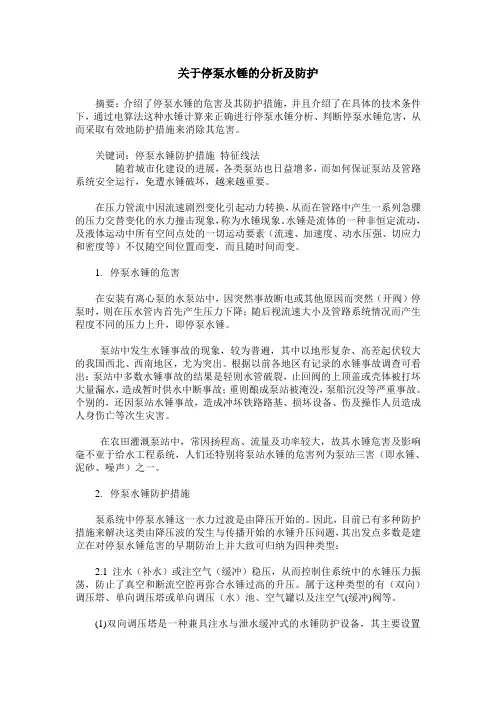

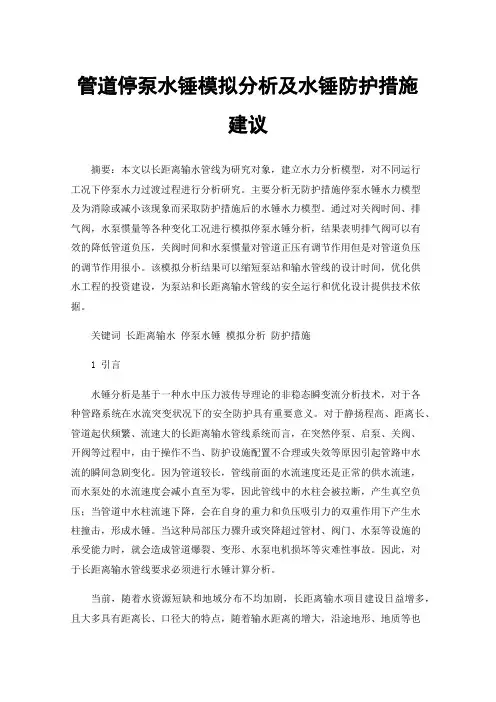

建筑消防给水系统中停泵水锤的算法及防护措施 Algorithms and prevention measures for stop-pump water hammer in building fire protection water supply system 摘要：介绍了建筑消防给水系统中水锤的概念与危害；阐述了目前常用的停泵水锤计算方法，并对各种算法的优缺点和适用条件进行了比较；最后，提出了建筑消防系统中停泵水锤的防护措施。 Abstract：Concept and hazard of water hammer in building fire protection water supply system were introduced. Various algorithms currently used for computing stop-pump water hammer were analyzed, and a comparison of the advantages and disadvantages as well as the applicable conditions was made. Finally, prevention measures for stop-pump water hammer in building fire protection water supply system were put forward. 关键词：消防给水停泵水锤防护措施 Key words: fire protection water supply, stop-pump water hammer, prevention measures 引言 水锤是管道瞬变流动中的一种压力波，它的产生是由于管道中某一截面液体流速发生了改变。这种改变可能是正常的流量调节，也可能是事故而使流量堵截，从而使该处压力产生一个突然的跃升或下跌。消防给水管网内的水体平时处于静止状态，检查测试或临警使用

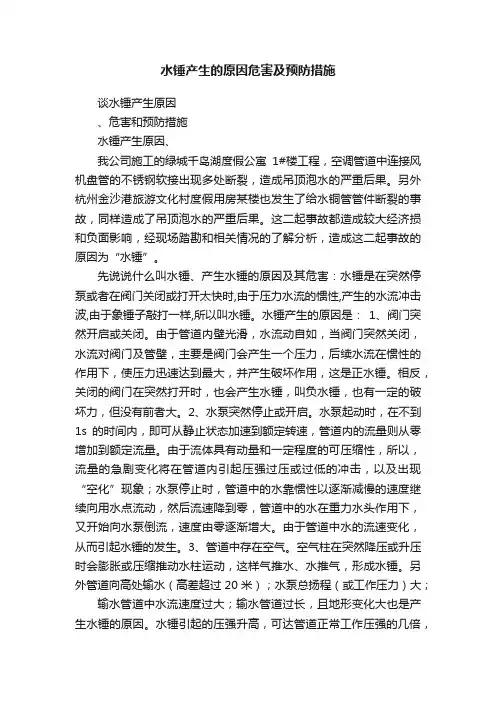

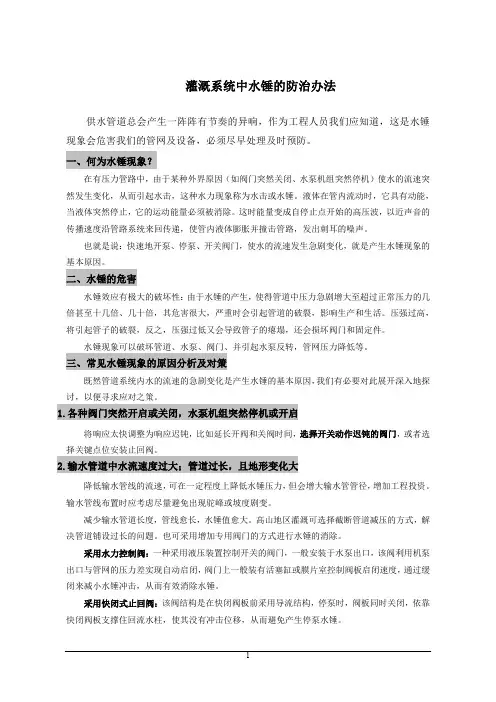

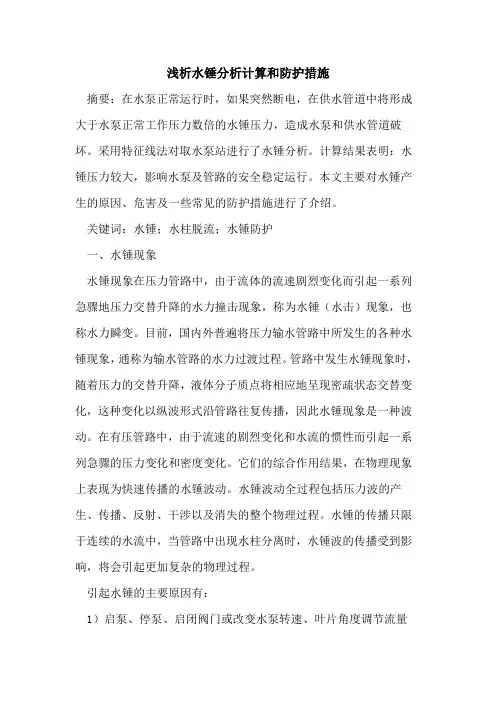

谈水锤产生原因 、危害和预防措施 水锤产生原因、 我公司施工的绿城千岛湖度假公寓1#楼工程，空调管道中连接风机盘管的不锈钢软接出现多处断裂，造成吊顶泡水的严重后果。另外杭州金沙港旅游文化村度假用房某楼也发生了给水铜管管件断裂的事故，同样造成了吊顶泡水的严重后果。这二起事故都造成较大经济损和负面影响，经现场踏勘和相关情况的了解分析，造成这二起事故的原因为“水锤”。 先说说什么叫水锤、产生水锤的原因及其危害：水锤是在突然停泵或者在阀门关闭或打开太快时,由于压力水流的惯性,产生的水流冲击波,由于象锤子敲打一样,所以叫水锤。水锤产生的原因是： 1、阀门突然开启或关闭。由于管道内壁光滑，水流动自如，当阀门突然关闭，水流对阀门及管壁，主要是阀门会产生一个压力，后续水流在惯性的作用下，使压力迅速达到最大，并产生破坏作用，这是正水锤。相反，关闭的阀门在突然打开时，也会产生水锤，叫负水锤，也有一定的破坏力，但没有前者大。2、水泵突然停止或开启。水泵起动时，在不到1s的时间内，即可从静止状态加速到额定转速，管道内的流量则从零增加到额定流量。由于流体具有动量和一定程度的可压缩性，所以，流量的急剧变化将在管道内引起压强过压或过低的冲击，以及出现“空化”现象；水泵停止时，管道中的水靠惯性以逐渐减慢的速度继续向用水点流动，然后流速降到零，管道中的水在重力水头作用下，又开始向水泵倒流，速度由零逐渐增大。由于管道中水的流速变化，从而引起水锤的发生。3、管道中存在空气。空气柱在突然降压或升压时会膨胀或压缩推动水柱运动，这样气推水、水推气，形成水锤。另外管道向高处输水（高差超过20米）；水泵总扬程（或工作压力）大；
