题目：风力发电机偏航系统控制
风力发电机偏航系统控制
摘要
本文介绍了风力机的偏航控制机构、驱动机构的基础上，采用PLC作为主控单元，设计了风电机组的偏航控制系统。系统根据风向、风速传感器采集的数据，采取逻辑控制主动对风，实现了对风过程可控。论文给出了基于风向标、风速仪的偏航控制系统的软硬件设计结果。
关键词：
Wind turbine yaw control system
Abstract
In this paper, the wind turbine yaw control mechanism, drive mechanism, based on the use of single-chip PLC as the main control unit, designed for wind turbine yaw control system. Systems based on wind direction, wind speed data collected by sensors, logic control to take the initiative on the wind, to achieve controllability of the wind process. Papers are given based on the wind direction, wind speed sensor yaw control system hardware and software design.
Key words:Wind turbine ；Yaw control system；
目录
摘要 ......................................................................................................................................... I Abstract ...................................................................................................................................... II 第一章概述 (1)
1.1 课题的背景和意义 (1)
1.2 国外风力发电的发展 (1)
1.2.1 世界风电资源的开发与利用 (1)
1.2.2 世界风力发电现状 ........................................................ 错误！未定义书签。
1.2.3 世界风电发展最快的地区 (1)
1.3 国内风力发电的发展 ............................................................... 错误！未定义书签。
1.4风电发展的展望 (1)
第二章风力发电机组系统构成及功能简介 (2)
2.1 传统风力发电机 (2)
2.1.1 笼型异步发电机 (2)
2.1.2 绕线式异步发电机 (2)
2.2 现代风机 ................................................................................... 错误！未定义书签。
2.3 风力发电的原理 (2)
2.4 风力发电机系统组成部分简介 (2)
2.4.1 风力机桨叶系统 ............................................................ 错误！未定义书签。
2.4.2 风力机齿轮箱系统 (3)
2.4.3 发电机系统 .................................................................... 错误！未定义书签。
2.4.4 偏航系统 ........................................................................ 错误！未定义书签。
2.4.5 解缆装置 ........................................................................ 错误！未定义书签。
2.4.6 刹车系统 ........................................................................ 错误！未定义书签。
2.4.7 塔架 ................................................................................ 错误！未定义书签。
2.4.8 控制系统 ........................................................................ 错误！未定义书签。第三章偏航控制系统功能和原理 ........................................................ 错误！未定义书签。
3.1 偏航控制系统的功能 ............................................................... 错误！未定义书签。
3.2 偏航控制原理 ........................................................................... 错误！未定义书签。
3.3 风向、风速信号的采集 (4)
3.3.1 风向测量 (4)
3.3.2 风速的测量 (4)
第四章偏航控制系统功能和原理 ........................................................ 错误！未定义书签。
4.1 偏航系统的组成 ....................................................................... 错误！未定义书签。
4.2 偏航控制机构 ........................................................................... 错误！未定义书签。
4.2.1 风向传感器 .................................................................... 错误！未定义书签。
4.2.2 偏航控制器 .................................................................... 错误！未定义书签。
4.2.3 解缆传感器 .................................................................... 错误！未定义书签。
4.3 偏航驱动机构 ........................................................................... 错误！未定义书签。
4.3.1 偏航轴承 ........................................................................ 错误！未定义书签。
4.3.2 偏航驱动装置 ................................................................ 错误！未定义书签。
4.3.3 偏航制动器 (5)
第五章偏航控制系统设计及结果分析................................................. 错误！未定义书签。
5.1 偏航系统控制过程分析 (5)
5.1.1 自动偏航 ........................................................................ 错误！未定义书签。
5.1.2 90度侧风控制 (5)
5.1.3 人工偏航控制 ................................................................ 错误！未定义书签。
5.1.4 自动解缆 ........................................................................ 错误！未定义书签。
5.1.5 阻尼刹车 (5)
5.2 偏航控制系统硬件设计 (5)
5.2.1 偏航控制系统总体设计结构与思想 (5)
5.2.2偏航控制系统硬件电路图 (7)
5.2.3 偏航控制系统设计各组成器件简介、选型及原理 (9)
5.3 偏航控制系统软件设计 (9)
5.3.1 偏航控制系统设计流程图 (9)
5.3.2主程序 (10)
5.3.3结论与分析 (19)
第六章总结与展望 (19)
6.1 全文总结 ................................................................................... 错误！未定义书签。
6.2 展望 ........................................................................................... 错误！未定义书签。参考文献 . (20)
致谢 (21)
第一章概述1.1 课题的背景和意义
1.2 国外风力发电的发展
1.2.1世界风电资源的开发与利用
1.2.2
1.2.3世界风电发展最快的地区
1.3
1.4 风电发展的展望
第二章风力发电机组系统构成及功能简介
2.1 传统风力发电机
2.1.1笼型异步发电机
2.1.2绕线式异步发电机
2.2 图2.2 绕线式异步发电机的系统构成
2.3 风力
发电的原理
2.4 风力发电机系统组成部分简介
2.4.1风力机齿轮箱系统2.4.2
2.4.3
2.4.4
2.4.5
2.4.6
第三章
3.1
3.2 3.3 T w e θθθ-=
(3-1)T w e θθθ-= (3-2)
w e θθ= (3-3)w T w e θθθθ-=--= 360360 (3-4)风向、风速信号的采集
3.3.1 风向测量风速的测量
3.4
3.4.1
3.5
3.5.1
a ）外齿驱动形式的偏航
b ）内齿驱动形式的偏航系统图4.3 偏航系统
结构简图
a）外齿形式b）内齿形式
图4.4 偏航齿圈结构简图
3.5.2
3.5.3偏航制动器
3.6 偏航系统控制过程分析
3.6.190度侧风控制
3.6.2
3.6.3阻尼刹车
3.7 偏航控制系统硬件设计
3.7.1偏航控制系统总体设计结构与思想
系统的硬件主要有:偏航电机，纽缆开关，风速仪，风向标，s7200-cpu224 各部分的功能：
偏航电机：为风力发电系统中风机对风及解缆的执行机构,使风机随着风向的变化而转动，对准风向。
接近开关：偏航电机运行的速度位置反馈信号。
风速风向传感器：将风速、风向信号转换成4~20mA的电流信号传给PLC。
PLC：它是兆瓦机组的中央处理单元。接收绝对正北方向信号、风向风速信号和接近开关传给它的风机所处的实际位置,经过逻辑处理，把精确的控制命令传给执行机构即偏航电机。硬件框图如图5.3。
图5.3 硬件框图
3.7.2偏航控制系统硬件电路图
3.7.3偏航控制系统设计各组成器件简介、选型及原理3.8 偏航控制系统软件设计
3.8.1偏航控制系统设计流程图
3.8.2主程序
主程序
子程序

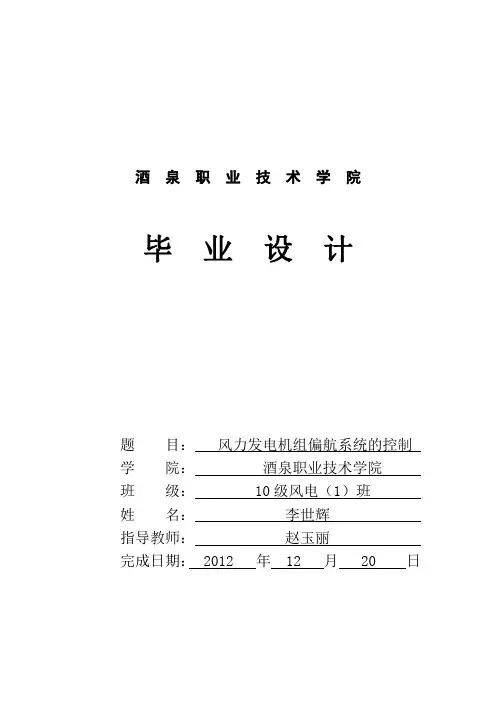

酒泉职业技术学院 毕业设计 题目：风力发电机组偏航系统的控制学院：酒泉职业技术学院 班级：10级风电（1）班 姓名：李世辉 指导教师：赵玉丽 完成日期：2012年12月20日
摘要 随着社会经济的发展，人们对电的需求日益提高。以石油、煤炭、天然气为的常规能源，不仅资源有限，而且还会在使用中造成严重的环境污染。在我们进入21世纪的今天，世界能源结构正在孕育着重大的转变，即由矿物能源系统向以可再生能源为基础的可持续能源系统转变。风能作为取之不尽，用之不竭的绿色清洁能源己受到全世界的重视，而风力机的偏航系统能使风能得到更好的利用，所以偏航系统的设计非常的重要。 本设计首先分析了偏航系统的工作原理，然后以三菱PLC作为控制器，触摸屏为监控器，设计了硬件系统模块，整个硬件系统采用了闭环控制，并说明了开环控制的缺点。根据偏航控制要求，设计了自动对风控制算法，自动解缆控制算法，90°背风控制算法，不仅提高了风能利用率，增大了发电效率，而且还保证了整个系统的安全性、稳定性,让风力发电机更好的运行。 关键词：偏航系统硬件设计自动对风自动解缆
目录 摘要 (1) 第一章概述.......................................................错误！未定义书签。 1.1设计背景 (2) 1.2设计研究意义 (2) 1.3国内外风力发电概况 (2) 1.3.1世界风电发展 (2) 1.3.2我国风电发展 (3) 第二章偏航控制系统功能简介和原理 (3) 2.1偏航控制系统的功能............................................错误！未定义书签。 2.2风力发电机组偏航控制原理......................................错误！未定义书签。 第三章偏航系统的控制过程.........................................错误！未定义书签。 3.1自动偏航控制..................................................错误！未定义书签。 3.1.1自动偏航传感器ASS状态...................................错误！未定义书签。 3.1.2参数说明和电机运行状态...................................错误！未定义书签。 3.1.3偏航控制流程图..........................................错误！未定义书签。 3.1.4偏航电机电气连接原理图..................................错误！未定义书签。 3.1.5偏航对风控制PLC程序....................................错误！未定义书签。 3.290°侧风控制................................................错误！未定义书签。 3.3人工偏航控制.................................................错误！未定义书签。 3.4自动解缆控制.................................................错误！未定义书签。 第四章总结 (5) 参考文献 (12) 致谢 (13)
风力发电机控制原理 本文综述了风力发电机组的电气控制。在介绍风力涡轮机特性的基础上介绍了双馈异步发电系统和永磁同步全馈发电系统，具体介绍了双馈异步发电系统的运行过程，最后简单介绍了风力发电系统的一些辅助控制系统。 关键词：风力涡轮机；双馈异步；永磁同步发电系统 概述： 经过20年的发展风力发电系统已经从基本单一的定桨距失速控制发展到全桨叶变距和变速恒频控制，目前主要的两种控制方式是：双馈异步变桨变速恒频控制方式和低速永磁同步变桨变速恒频控制方式。 在讲述风力发电控制系统之前，我们需要了解风力涡轮机输出功率与风速和转速的关系。 风力涡轮机特性： 1，风能利用系数Cp 风力涡轮从自然风能中吸取能量的大小程度用风能利用系数Cp表示： P---风力涡轮实际获得的轴功率 r---空气密度 S---风轮的扫风面积 V---上游风速 根据贝兹（Betz）理论可以推得风力涡轮机的理论最大效率为：Cpmax=0.593。 2，叶尖速比l 为了表示风轮在不同风速中的状态，用叶片的叶尖圆周速度与风速之比来衡量，称为叶尖速比l。 n---风轮的转速 w---风轮叫角频率 R---风轮半径 V---上游风速 在桨叶倾角b固定为最小值条件下，输出功率P/Pn与涡轮机转速N/Nn的关系如图1所示。从图1中看，对应于每个风速的曲线，都有一个最大输出功率点，风速越高，最大值点对应得转速越高。如故能随风速变化改变转速，使得在所有风速下都工作于最大工作点，则发出电能最多，否则发电效能将降低。
涡轮机转速、输出功率还与桨叶倾角b有关，关系曲线见图2 。图中横坐标为桨叶尖速度比，纵坐标为输出功率系统Cp。在图2 中，每个倾角对应于一条Cp=f(l)曲线，倾角越大，曲线越靠左下方。每条曲线都有一个上升段和下降段，其中下降段是稳定工作段（若风速和倾角不变，受扰动后转速增加，l加大，Cp减小，涡轮机输出机械功率和转矩减小，转子减速，返回稳定点。）它是工作区段。在工作区段中，倾角越大，l和Cp越小。 3，变速发电的控制 变速发电不是根据风速信号控制功率和转速，而是根据转速信号控制，因为风速信号扰动大，而转速信号较平稳和准确（机组惯量大）。 三段控制要求： 低风速段Ｎ＜Ｎｎ，按输出功率最大功率要求进行变速控制。联接不同风速下涡轮机功率－转速曲线的最大值点，得到ＰＴＡＲＧＥＴ＝ｆ（ｎ）关系，把ＰＴＡＲＧＥＴ作为变频器的给定量，通过控制电机的输出力矩，使风力发电实际输出功率Ｐ＝ＰＴＡＲＧＥＴ。图３是风速变化时的调速过程示意图。设开始工作与Ａ２点，风速增大至Ｖ２后，由于惯性影响，转速还没来得及变化，工作点从Ａ２移至Ａ１，这时涡轮机产生的机械功率大于电机发出的电功率，机组加速，沿对应于Ｖ２的曲线向Ａ３移动，最后稳定于Ａ３点，风速减小至Ｖ３时的转速下降过程也类似，将沿Ｂ２－Ｂ１－Ｂ３轨迹运动。 中风速段为过渡区段，电机转速已达额定值Ｎ＝Ｎｎ，而功率尚未达到额定值Ｐ＜Ｐｎ。倾角控制器投入工作，风速增加时，控制器限制转速升，而功率则随着风速增加上升，直至Ｐ＝Ｐｎ。 高风速段为功率和转速均被限制区段Ｎ＝Ｎｎ／Ｐ＝Ｐｎ，风速增加时，转速靠倾角控制器限制，功率靠变频器限制（限制ＰＴＡＲＧＥＴ值）。 ４，双馈异步风力发电控制系统 双馈异步风力发电系统的示意见图４，绕线异步电动机的定子直接连接电网，转子经四象限ＩＧＢＴ电压型交－直－交变频器接电网。 转子电压和频率比例于电机转差率，随着转速变化而变化，变频器把转差频率的转差功率变为恒压、恒频（５０ＨＺ）的转差功率，送至电网。由图４可知： Ｐ＝ＰＳ－ＰＲ；ＰＲ＝ＳＰＳ；Ｐ＝（１－Ｓ）ＰＳ Ｐ是送至电网总功率；ＰＳ和ＰＲ分别是定子和转子功率 转速高于同步速时，转差率Ｓ＜０，转差功率流出转子，经变频器送至电网，电网收到的功率为定、转子功率之和，大于定子功率；转速低于同步转速食，Ｓ＞０，转差功率从电网，
风力发电机组偏航系统详细介绍2012-12-15 资讯频道 偏航系统的主要作用有两偏航系统是水平轴式风力发电机组必不可少的组成系统之一。 使风力发电机组的风轮始终处于迎风状态，其一是与风力发电机组的控制系统相互配合，个。以保障风力发其二是提供必要的锁紧力矩，充分利用风能，提高风力发电机组的发电效率；被动风力发电机组的偏航系统一般分为主动偏航系统和被动偏航系统。电机组的安全运行。舵轮常见的有尾舵、偏航指的是依靠风力通过相关机构完成机组风轮对风动作的偏航方式，常见的有主动偏航指的是采用电力或液压拖动来完成对风动作的偏航方式，和下风向三种；通常都采用主动偏航的齿轮驱动对于并网型风力发电机组来说，齿轮驱动和滑动两种形式。形式。 1．偏航系统的技术要求 1.1. 环境条件 在进行偏航系统的设计时，必须考虑的环境条件如下： 1). 温度； 2). 湿度； 3). 阳光辐射； 雨、冰雹、雪和冰；4). 5). 化学活性物质； 机械活动微粒；6). 盐雾。风电材料设备7). 近海环境需要考虑附加特殊条件。8). 应根据典型值或可变条件的限制，确定设计用的气候条件。选择设计值时，应考虑几 气候条件的变化应在与年轮周期相对应的正常限制范围内，种气候条件同时出现的可能性。不影响所设计的风力发电机组偏航系统的正常运行。 1.2. 电缆 必须使电缆有足够为保证机组悬垂部分电缆不至于产生过度的纽绞而使电缆断裂失效， 电缆悬垂量的多少是根据电缆所允许的扭转角度确定的悬垂量，在设计上要采用冗余设计。的。阻尼1.3. 偏航系统在机组为避免风力发电机组在偏航过程中产生过大的振动而造成整机的共振， 阻尼力矩的大小要根据机舱和风轮质量总和的惯性力矩来偏航时必须具有合适的阻尼力矩。只有在其基本的确定原则为确保风力发电机组在偏航时应动作平稳顺畅不产生振动。确定。阻尼力矩的作用下，机组的风轮才能够定位准确，充分利用风能进行发电。 1.4. 解缆和纽缆保护 偏航系统的偏航动解缆和纽缆保护是风力发电机组的偏航系统所必须具有的主要功能。 所以在偏航系统中应设置与方向有关的计数作会导致机舱和塔架之间的连接电缆发生纽绞，检测装置或类一般对于主动偏航系统来说，装置或类似的程序对电缆的纽绞程度进行检测。对于被动偏航系统检测装置或类似似的程序应在电缆达到规定的纽绞角度之前发解缆信号；偏航系并进行人工解缆。的程序应在电缆达到危险的纽绞角度之前禁止机舱继续同向旋转，一般与偏航圈统的解缆一般分为初级解缆和终极解缆。初级解缆是在一定的条件下进行的，这个装置的控制逻纽缆保护装置是风力发电机组偏航系统必须具有的装置，数和风速相关。辑应具有最高级别的权限，一旦这个装置被触发，则风力发电机组必须进行紧急停机。偏航转速 1.5. 1 对于并网型风力发电机组的运行状态来说，风轮轴和叶片轴在机组的正常运行时不可避免的产生陀螺力矩，这个力矩过大将对风力发电机组的寿命和安全造成影响。为减少这个力矩对风力发
风力发电机及风力发电控制技术综述 摘要：本文分析比较了各种风力发电机的优缺点，介绍了相关风力发电控制技术，风力发 电系统中的应用，最后对未来风力发电机和风力发电控制技术作了展望。 关键词：风力发电机电力系统控制技术 Overview of Wind Power Generators and the Control Technologies SU Chen-chen Abstract:This paper analyzes the advantages and disadvantages of the various wind turbine control technology of wind power, wind power generation system, and finally prospected the future control of wind turbines and wind power technology. 1 引言 在能源短缺和环境趋向恶化的今天，风能作为一种可再生清洁能源，日益为世界各国所重视和开发。由于风能开发有着巨大的经济、社会、环保价值和发展前景，近20年来风电技术有了巨大的进步，风电开发在各种能源开发中增速最快。德国、西班牙、丹麦、美国等欧美国家在风力发电理论与技术研发方面起步较早，因而目前处于世界领先地位。与风电发达国家相比，中国在风力发电机制造技术和风力发电控制技术方面存在较大差距，目前国内只掌握了定桨距风机的制造技术和刚刚投入应用的兆瓦级永磁直驱同步发电机技术，在风机的大型化、变桨距控制、主动失速控制、变速恒频等先进风电技术方面还有待进一步研究和应用[1]。发电机是风力发电机组中将风能转化为电能的重要装置，它不仅直接影响输出电能的质量和效率，也影响整个风电转换系统的性能和装置结构的复杂性。风能是低密度能源，具有不稳定和随机性特点，控制技术是风力机安全高效运行的关键，因此研制适合于风电转换、运行可靠、效率高、控制且供电性能良好的发电机系统和先进的控制技术是风力发电推广应用的关键。本文分析比较了各种风力发电机的优缺点，介绍了相关风力发电控制技术，风力发电系统中的应用，最后对未来风力发电机和风力发电控制技术作了展望。 2 风力发电机 2.1 风电机组控制系统概述 图1为风电机组控制系统示意图。系统本体由“空气动力学系统”、“发电机系统”、“变流系统”及其附属结构组成; 电控系统(总体控制)由“变桨控制”、“偏航控制”、“变流控制”等主模块组成(此外还有“通讯、监控、健康管理”等辅助模块)。各种控制及测量信号在机组本体系统与电控系统之间交互。“变桨控制系统”负责空气动力系统的“桨距”控制，其成本一般不超过整个机组价格5%，但对最大化风能转换、功率稳定输出及机组安全保护至关重要，因此是风机控制系统研究重点之一。“偏航控制系统”负责风轮自动对风及机舱自动解缆，一般分主动和被动两种偏航模式，而大型风电机组多采用主动偏航模式。“变 流控制系统”通常与变桨距系统配合运行，通过双向变流器对发电机进行矢量或直接转矩控制，独立调节有功功率和无功功率，实现变速恒频运行和最大(额定)功率控制。
风力发电机原理及结构 风力发电机是一种将风能转换为电能的能量转换装置，它包括风力机和发电机两大部分。空气流动的动能作用在风力机风轮上，从而推动风轮旋转起来，将空气动力能转变成风轮旋转机械能，风轮的轮毂固定在风力发电机的机轴上，通过传动系统驱动发电机轴及转子旋转，发电机将机械能变成电能输送给负荷或电力系统，这就是风力发电的工作过程。 1、风机基本结构特征 风力机主要有风轮、传动系统、对风装置（偏航系统）、液压系统、制动系统、控制与安全系统、机舱、塔架和基础等组成。 （1）风轮 风力机区别于其他机械的主要特征就是风轮。风轮一班有2~3个叶片和轮毂所组成，其功能是将风能转换为机械能。 风力发电厂的风力机通常有2片或3片叶片，叶尖速度50~70m/s，3也片叶轮通常能够提供最佳效率，然而2叶片叶轮及降低2%~3%效率。更多的人认为3叶片从审美的角度更令人满意。3叶片叶轮上的手里更平衡，轮毂可以简单些。 1）叶片叶片是用加强玻璃塑料（GRP）、木头和木板、碳纤维强化塑料（CFRP）、钢和铝职称的。对于小型的风力发电机，如叶轮直径小于5m，选择材料通常关心的是效率而
不是重量、硬度和叶片的其他特性，通常用整块优质木材加工制成，表面涂上保护漆，其根部与轮毂相接处使用良好的金属接头并用螺栓拧紧。对于大型风机，叶片特性通常较难满足，所以对材料的选择更为重要。 目前，叶片多为玻璃纤维增强负荷材料，基体材料为聚酯树脂或环氧树脂。环氧树脂比聚酯树脂强度高，材料疲劳特性好，且收缩变形小，聚酯材料较便宜它在固化时收缩大，在叶片的连接处可能存在潜在的危险，即由于收缩变形，在金属材料与玻璃钢之间坑能产生裂纹。 2）轮毂轮毂是风轮的枢纽，也是叶片根部与主轴的连接件。所有从叶片传来的力，都通过轮毂传到传动系统，在传到风力机驱动的对象。同时轮毂也是控制叶片桨距（使叶片作俯仰转动）的所在。 轮毂承受了风力作用在叶片上的推理、扭矩、弯矩及陀螺力矩。通常安装3片叶片的水平式风力机轮毂的形式为三角形和三通形。 轮毂可以是铸造结构，也可以采用焊接结构，其材料可以是铸钢，也可以采用高强度球墨铸铁。由于高强度球墨铸铁具有不可替代性，如铸造性能好、容易铸成、减振性能好、应力集中敏感性低、成本低等，风力发电机组中大量采用高强度球墨铸铁作为轮毂的材料。 轮毂的常用形式主要有刚性轮毂和铰链式轮毂（柔性轮毂
密级：公司秘密 东方汽轮机有限公司 DONGFANG TURBINE Co., Ltd. 2.0MW108C型风力发电机组主控制系统 说明书 编号KF20-001000DSM 版本号 A 2014年7 月
编制 <**设计签字**> <**设计签字日期**> 校对 <**校对签字**> <**校对签字日期**> 审核 <**审核签字**> <**审核签字日期**> 会签 <**标准化签字**> <**标准化签字日期**> <**会二签字**> <**会二签字日期**> <**会三签字**> <**会三签字日期**> <**会四签字**> <**会四签字日期**> <**会五签字**> <**会五签字日期**> <**会六签字**> <**会六签字日期**> <**会七签字**> <**会七签字日期**> <**会八签字**> <**会八签字日期**> <**会九签字**> <**会九签字日期**> 审定 <**审批签字**> <**审批签字日期**> 批准 <**批准签字**> <**批准签字日期**> 编号
换版记录
目录 序号章 节名称页数备注 1 0-1 概述 1 2 0-2 系统简介 1 3 0-3 系统硬件11 4 0-4 系统功能 5 5 0-5 主控制系统软件说明12 6 0-6 故障及其处理说明64
0-1概述 风能是一种清洁环保的可再生能源，取之不尽，用之不竭。随着地球生态保护和人类生存发展的需要，风能的开发利用越来越受到重视。 风力发电机就是利用风能产生电能，水平轴3叶片风力发电机是目前最成熟的机型，它主要是由叶片、轮毂、齿轮箱、发电机、机舱、变频器、偏航装置、刹车装置、控制系统、塔架等组成。 风力发电机的控制技术和伺服传动技术是其核心和关键技术，这与一般工业控制方式不同。风力发电机组控制系统是一个综合性的控制系统，主要由机舱主控系统、变桨系统、变频控制系统三部分组成，通过现场总线以及以太网连接在一起，各个模块都有独立的控制单元，可独立完成与自身相关的功能（图0-1-1）。目的是保证机组的安全可靠运行、获取最大风能和向电网提供优质的电能。 图0-1-1
题目：风力发电机偏航系统控制 风力发电机偏航系统控制 摘要 本文介绍了风力机的偏航控制机构、驱动机构的基础上，采用PLC作为主控单元，设计了风电机组的偏航控制系统。系统根据风向、风速传感器采集的数据，采取逻辑控制主动对风，实现了对风过程可控。论文给出了基于风向标、风速仪的偏航控制系统的软硬件设计结果。 关键词：
Wind turbine yaw control system Abstract In this paper, the wind turbine yaw control mechanism, drive mechanism, based on the use of single-chip PLC as the main control unit, designed for wind turbine yaw control system. Systems based on wind direction, wind speed data collected by sensors, logic control to take the initiative on the wind, to achieve controllability of the wind process. Papers are given based on the wind direction, wind speed sensor yaw control system hardware and software design. Key words:Wind turbine ；Yaw control system；
风力发电机结构介绍 风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电机、控制与安全系统、机舱、塔架和基础等组成。该机组通过风力推动叶轮旋转，再通过传动系统增速来达到发电机的转速后来驱动发电机发电，有效的将风能转化成电能。风力发电机组结构示意图如下。 1、叶片 2、变浆轴承 3、主轴 4、机舱吊 5、齿轮箱 6、高速轴制动器 7、发电机 8、轴流风机9、机座10、滑环11、偏航轴承12、偏航驱动13、轮毂系统 各主要组成部分功能简述如下 （1）叶片叶片是吸收风能的单元，用于将空气的动能转换为叶轮转动的机械能。叶轮的转动是风作用在叶片上产生的升力导致。由叶片、轮毂、变桨系统组成。每个叶片有一套独立的变桨机构，主动对叶片进行调节。叶片配备雷电保护系统。风机维护时，叶轮可通过锁定销进行锁定。 （2）变浆系统变浆系统通过改变叶片的桨距角，使叶片在不同风速时处于最佳的吸收风能的状态，当风速超过切出风速时，使叶片顺桨刹车。 （3）齿轮箱齿轮箱是将风轮在风力作用下所产生的动力传递给发电机，并使其得到相应的转速。 （4）发电机发电机是将叶轮转动的机械动能转换为电能的部件。明阳1.5s/se机组采用是带滑环三相双馈异步发电机。转子与变频器连接，可向转子回路提供可调频率的电压，输出转速可以在同步转速±30%范围内调节。 （5）偏航系统偏航系统采用主动对风齿轮驱动形式，与控制系统相配合，使叶轮始终处于迎风状态，充分利用风能，提高发电效率。同时提供必要的锁紧力矩，以保障机组安全运行。 （6）轮毂系统轮毂的作用是将叶片固定在一起，并且承受叶片上传递的各种载荷，然后传递到发电机转动轴上。轮毂结构是3个放射形喇叭口拟合在一起的。 （7）底座总成底座总成主要有底座、下平台总成、内平台总成、机舱梯子等组成。通过偏航轴承与塔架相连，并通过偏航系统带动机舱总成、发电机总成、变浆系统总成。 MY1.5s/se型风电机组主要技术参数如下： （1）机组： 机组额定功率：1500kw
电子设计竞赛教程 考试(设计报告) 题目：小型风力发电机控制器设计
摘要 现有的小型风力发电系统存在能量转换效率低、蓄电池使用寿命短、控制简单和缺乏完整的系统功率控制等问题。因此提高对蓄电池的充电速度，减少充电损耗，正确地监控蓄电池状态，确保蓄电池的正确使用、延长蓄电池的使用寿命对小型风力发电有着重要意义。本设计的目的是在分析现有的小型风力发电系统的基础上，设计简单、高效、高可靠性的风机控制器，实现风电系统可靠及优化运行。 本设计以单片机8051的加强版STC12C5A60S2为核心控制整个电路，具体由风力发电机、控制系统、整流电路、斩波电路、蓄电池充放电控制电路、蓄电池及其用电设备组成，功能上能保证系统安全运行，在电气特性和机械特性允许范围内运行。减少风速随机变化对输出电能的影响，使输出电压稳定，减少纹波。合理调度系统电能，保证向负载提供连续电能。保护蓄电池，防止过充和过放，提供足够充电能量进行快速充电。 综上所述，本设计将具有可靠性更高、价格更廉等优势，对于增强市场竞争能力，加速小型风力发电的普及和应用，节约能源和保护环境都具有重要意义。 关键词：发电机整流锂电池环保
目录 一绪论 0 二小型风力发电系统原理 (1) 2.1 风力发电系统组成 (1) 2.2 风电系统的运行特点 (1) 2.3 电能变换单元和控制单元 (3) 2.3.1 整流器 (3) 2.3.2 DC/DC 变换器 (4) 2.4 锂电池 (4) 2.4.1 锂电池的介绍 (4) 2.4.2 锂电池的种类 (5) 2.4.3 锂电池的充电方法 (5) 三小型风力发电机控制器的设计 (6) 3.1 电机的选择 (6) 3.1.1 手摇发电机 (6) 3.1.2 电机特性曲线 (8) 3.2 单片机（单片机STC12C5A60S2） (10) 3.2.1 产品介绍 (10) 3.2.2 单片机STC12C5A60S2的特点 (10) 四流程图和电路图 (13) 4.1流程图和控制原理图 (13) 4.2 显示屏 (17) 4.3 锂电池选择 (19) 4.4 检测电路 (20) 4.4.1 电压检测 (20) 4.4.2 电流检测 (21) 五调试 (21)
摘要 能源、环境是当今人类生存和发展所要解决的紧迫问题。风力发电作为一种可持续发展的新能源，不仅可以节约常规能源，而且减少环境污染，具有较好的经济效益和社会效益，越来越受到各国的重视。 由于风能具有能量密度低、随机性和不稳定性等特点，风力发电机组是复杂多变量非线性不确定系统，因此，控制技术是机组安全高效运行的关键。偏航控制系统成为水平轴风力发电机组控制系统的重要组成部分。风力发电机组的偏航控制系统，主要分为两大类：被动迎风偏航系统和主动迎风系统。前者多用于小型的独立风力发电系统，由尾舵控制，风向改变时，被动对风。后者则多用大型并网型风力发电系统，由位于下风向的风向标发出的信号进行主动对风控制。本文设计是大型风力发电机组根据风速仪、风向标等传感器数据，对风、制动、开闸并确定起动，达到同步转速一段时间后，进行并网操作，开始发电。 本文介绍了风力机的偏航控制机构、驱动机构的基础上，采用PLC作为主控单元，设计了风电机组的偏航控制系统。系统根据风向、风速传感器采集的数据，采取逻辑控制主动对风，实现了对风过程可控。论文给出了基于风向标、风速仪的偏航控制系统的软硬件设计结果。 关键词：风力发电机；风向标；偏航控制系统；驱动机构
目录 第1章绪论 (2) 1.1 课题的背景和意义 (2) 1.2 国内风力发电的发展 (3) 第2章风力发电机组系统组成及功能简介 (5) 2.1 风力机桨叶系统 (5) 2.2 风力机齿轮箱系统 (6) 2.3 发电机系统 (7) 2.4 偏航系统 (8) 2.6 刹车系统 (8) 2.8 控制系统 (8) 第3章偏航控制系统功能和原理 (10) 3.1 偏航控制机构 (10) 3.1.1 风向传感器 (10) 3.1.2 偏航控制器 (12) 3.1.3 解缆传感器 (12) 3.2 偏航驱动机构 (13) 3.2.2 偏航驱动装置 (15) 3.2.3 偏航制动器 (16) 第4章偏航控制系统设计及结果分析 (18) 4.1 偏航系统控制过程分析 (18) 4.1.1 自动偏航 (18) 4.1.2 90度侧风控制 (19) 4.1.3 人工偏航控制 (20) 4.1.4 自动解缆 (20) 4.1.5 阻尼刹车 (21) 4.2 偏航控制系统总体设计结构与思想 (22) 4.3 偏航控制系统设计各组成器件简介、选型及原理 (22) 总结与展望 (23) 参考文献 (24) 致谢 (24)
风力发电机的几种功率调节方式 作者：佚名发布时间：2009-5-5 随着计算机技术与先进的控制技术应用到风电领域，并网运行的风力发电控制技术得到了较快发展，控制方式从基本单一的定桨距失速控制向变桨距和变速恒频控制方向发展，甚至向智能型控制发展。作为风力资源较为丰富的国家之一，我国加快了风电技术领域的自主开发与研究，兆瓦级变速恒频的风力发电机组国产化已列入国家“863”科技攻关顶目。本文针对当前并网型风力发电机组的几种功率凋节控制技术进行了介绍。 l 定桨距失速调节型风力发电机组 定桨距是指桨叶与轮载的连接是固定的，桨距角固定不变，即当风速变化时，桨叶的迎风角度不能随之变化。失速型是指桨叶翼型本身所具有的失速特性，当风速高于额定风速69，气流的攻角增大到失速条件，使桨叶的表面产生涡流，效率降低，来限制发电机的功率输出。为了提高风电机组在低风速时的效率，通常采用双速发电机（即大/小发电机）。在低风速段运行的，采用小电机使桨叶具有较高的气动效率，提高发电机的运行效率。失速调节型的优点是失速调节简单可靠，当风速变化引起的输出功率的变化只通过桨叶的被动失速调节而控制系统不作任何控制，使控制系统大为减化。 2 变桨距调节型风力发电机组 变桨距是指安装在轮载上的叶片通过控制改变其桨距角的大小。其调节方法为：当风电机组达到运行条件时，控制系统命令调节桨距角调到45”，当转速达到一定时，再调节到0“，直到风力机达到额定转速并网发电；在运行过程中，当输出功率小于额定功率时，桨距角保持在0°位置不变，不作任何调节；当发电机输出功率达到额定功率以后，调节系统根据输出功率的变化调整桨距角的大小，使发电机的输出功率保持在额定功率。随着风电控制技术的发展，当输出功率小于额定功率状态时，变桨距风力发电机组采用OptitiP技术，即根据风速的大 风力发电机的几种功率调节方式 作者：佚名发布时间：2009-5-5 调整发电机转差率，使其尽量运行在最佳叶尖速比，优化输出功率。变桨距调节的优点是桨叶受力较小，桨叶做的较为轻巧。桨距角可以随风速的大小而进行自动调节，因而能够尽可能多的吸收风能转化为电能，同时在高风速段保持功率平稳输出。缺点是结构比较复杂，故障率相对较高。 3 主动失速调节型风力发电机组 将定桨距失速调节型与变桨距调节型两种风力发电机组相结合，充分吸取了被动失速和桨距调节的优点，桨叶采用失速特性，调节系统采用变桨距调节。在低风速肘，将桨叶节距调节到可获取最大功率位置，桨距角调整优化机组功率的输出；当风力机发出的功率超过额定功率后，桨叶节距主动向失速方向调节，将功率调整在额定值以下，限制机组最大功率输出，随着风速的不断变化，桨叶仅需要微调维持失速状态。制动刹车时，调节桨叶相当于气动刹车，很大程度上减少了机械刹车对传动系统的冲击。主动失速调节型的优点是其言了定奖距失速型的特点，并在此基础上进行变桨距调节，提高了机同频率后并入电网。机组在叶片设计上采用了变桨距结构。其调节方法是：在起动阶段，通过调节变桨距系统控制发电机转速，将发电机转速保持在同步转速附近，寻找最佳并网时机然后平稳并网；在额定风速以下时，主要调节发电机反力转矩使转速跟随风速变化，保持最佳叶尖速比以获得最大风能；在额定风速以上时，采用变速与桨叶节距双重调节，
风力发电系统的控制原理 风力涡轮机特性： 1，风能利用系数Cp 风力涡轮从自然风能中吸取能量的大小程度用风能利用系数Cp表示： P---风力涡轮实际获得的轴功率 r---空气密度 S---风轮的扫风面积 V---上游风速 根据贝兹（Betz）理论可以推得风力涡轮机的理论最大效率为：Cpmax=0.593。 2，叶尖速比l 为了表示风轮在不同风速中的状态，用叶片的叶尖圆周速度与风速之比来衡量，称为叶尖速比l。 n---风轮的转速 w---风轮叫角频率 R---风轮半径 V---上游风速 在桨叶倾角b固定为最小值条件下，输出功率P/Pn与涡轮机转速N/Nn的关系如图1所示。从图1中看，对应于每个风速的曲线，都有一个最大输出功率点，风速越高，最大值点对应得转速越高。如故能随风速变化改变转速，使得在所有风速下都工作于最大工作点，则发出电能最多，否则发电效能将降低。 涡轮机转速、输出功率还与桨叶倾角b有关，关系曲线见图2 。图中横坐标为桨叶尖速度比，纵坐标为输出功率系统Cp。在图2 中，每个倾角对应于一条Cp=f(l)曲线，倾角越大，曲线越靠左下方。每条曲线都有一个上升段和下降段，其中下降段是稳定工作段（若风速和倾角不变，受扰动后转速增加，l加大，Cp减小，涡轮机输出机械功率和转矩减小，转子减速，返回稳定点。）它是工作区段。在工作区段中，倾角越大，l和Cp越小。 3，变速发电的控制 变速发电不是根据风速信号控制功率和转速，而是根据转速信号控制，因为风速信号扰动大，而转速信号较平稳和准确（机组惯量大）。 三段控制要求： 低风速段Ｎ＜Ｎｎ，按输出功率最大功率要求进行变速控制。联接不同风速下涡轮机功率－转速曲线的最大值点，得到ＰＴＡＲＧＥＴ＝ｆ（ｎ）关系，把ＰＴＡＲＧＥＴ作为变频器的给定量，通过控制电机的输出力矩，使风力发电实际输出功率Ｐ＝ＰＴＡＲＧＥＴ。图３是风速变化时的调速过程示意图。设开始工作与Ａ２点，风速增大至Ｖ２后，由于惯性影响，转速还没来得及变化，工作点从Ａ２移至Ａ１，这时涡轮机产生的机械功率大于电机发出的电功率，机组加速，沿对应于Ｖ２的曲线向Ａ３移动，最后稳定于Ａ３点，风速减小至Ｖ３时的转速下降过程也类似，将沿Ｂ２－Ｂ１－Ｂ３轨迹运动。 中风速段为过渡区段，电机转速已达额定值Ｎ＝Ｎｎ，而功率尚未达到额定值Ｐ＜Ｐｎ。倾角控制器投入工作，风速增加时，控制器限制转速升，而功率则随着风速增加上升，直至Ｐ＝Ｐｎ。 高风速段为功率和转速均被限制区段Ｎ＝Ｎｎ／Ｐ＝Ｐｎ，风速增加时，转速靠倾角控制器限制，功率靠变频器限制（限制ＰＴＡＲＧＥＴ值）。 ４，双馈异步风力发电控制系统
摘要介绍了世界风力发电控制系统的发展历程和我国的研究现状。分析并得 出风力发电系统中，控制系统是确保机组安全可靠运行、优化机组效率的关键。详细介绍了控制系统的功能，并给出了DCS控制系统结构图，同时探讨了控制系统发展趋势。仿真表明：风力发电控制技术的研究，对增强我国大型风力发电机组的自主开发能力、提高风力发电机组的国产化率和降低机组成本具有重要意 义。 关键词：风力发电控制系统功能结构研究动态 引言 煤炭、石油和天然气等化石燃料的蕴藏量是有限的，人类赖以生存、发展的能源总有一天要枯竭，并且不断增长的能源消耗所造成的环境污染和安全问题已经成为社会的主要突出矛盾。无论从人类将来的能源危机，或是眼前的环境污染问题来看，研究开发风力发电技术都具有十分重要的意义，而且，地球上蕴藏的风力资源也十分丰富，具有广阔的开发前景。开发利用风力资源，要用到许多高新技术。其中最关键的是电力电子技术以及控制技术。将最新的电力电子技术、控制技术应用于风力发电系统中，提高风力发电的效率和电力变换质量、降低风电的成本，使得清洁可再生能源逐步替代传统的化石燃料，以改善人类生存的环境，提高人们的生活水平，具有重大的经济效益和社会价值。 1风力发电的发展现状 现代风力发电崛起于上世纪八九十年代以来取得了飞速的进展。从控制系统的实现来说，由19世纪末第一台现代风力发电机组在丹麦诞生，到20世纪80年代初，风力发电机组电气控制系统得以实现，但仍局限于采用模拟电子器件。到了80年代中后期，随着计算机技术的发展及其在控制领域的应用，出现了基于微处理器的风力发电机组电气控制系统。步入90年代，随着微处理器在电力电子、数据采集、信号处理、工业控制等领域的广泛应用，风力发电机组的电气控制系统往往采用基于单板机、单片机或可编程控制器的微机控制。目前国外对大型风力发电机组控制系统的研究非常活跃，以提高机组的运行性能、降低发电成本。我国的风电产业与世界水平有所差距。为跟上国际发展步伐，在未来世界风电市场激烈竞争中占有一席之地，我国政府为风电产业从业者提供了更为广阔的空间，风力发电在我国将大有所为。 2风力发电系统 风力发电机组主要由风轮、发电机、电能变换单元和控制系统组成，如图1所示。 风轮通过叶片捕获风能，是吸收风能并将其转换成机械能的部件。发电机实现机械能－电能转换。由于异步发电机结构简单、运行可靠，目前风力发电几乎均采用异步发电机。 发电机所发出的电能有两种处理方式：可以直接给负载供电或并入电网；也可以通过储能设备进行蓄能，再由电能变换单元将储能设备输出的直流电转换成交
附件9 中国国电集团公司 风电场风力发电机组调试作业指导书 1目的 本作业指导书是为规范风力发电机组的现场调试工作编制，主要包含了风力发电机组现场调试工作的项目、步骤和记录，为保证调试工作的标准化提供了参考依据。 2 范围 本作业指导书适用于中国国电集团公司全资或控股建设的风力发电机组的现场调试工作，各项目公司应参照本指导书要求，结合风力发电机组型号，分别编制对应机型的调试作业指导书。 现场具体机型的调试作业指导书应包括但不限于本作业指导书中涉及到的技术内容。 3引用标准和文件 《风力发电机组通用试验方法》GB/T 19960.2-2005 《风力发电机组功率特性试验》GB/T 18451.2-2003，IEC61400-12:1998 《风力发电机组控制器试验方法》GB/T 19070-2003 《风力发电机组齿轮箱》GB/T 19073-2003 《风力发电机组验收规范》GB/T 20319-2006 《电能质量公用电网谐波》GB/T 14549-93 《风力发电机组异步发电机试验方法》JB/T 19071.2-2003 《风力发电场安全规程》DL 796-2001 《风力发电机组偏航系统第2部分试验方法》JB/T 10425.2-2004 《风力发电机组制动系统第2部分试验方法》JB/T 10426.2-2004 《风力发电机组一般液压系统》JB/T 10427-2004 《风力机术语》JB/T 7878-1995 4 术语和定义 本作业指导书中的术语及定义均参照《风力机术语》使用。 根据风力发电机组不同机型具体调试内容的差异，本指导书所涉及的特定术语的指示或有不同，宜根据调试的具体机型编制适用的术语和定义。 5 调试前的准备 调试前须确认风力发电机组、配电变压器等相关设备安装工作已通过验收，无遗留缺陷；检查基础接地报告检测数据合格；风力发电机组已具有紧急情况下能够使用的安全设备（安全带、安全绳、安全滑轨等）、灭火器、急救装置等。 5.1技术文件准备 (1)调试方案。 (2)调试技术手册：各零部件说明书及接线图，必要的电气、液压、机械图纸、机组通讯连接拓扑图等。 (3)对应机组的参数列表。
风力发电机功率过高或过低的处理 1．功率过低 如果发电机功率持续(一般设置30～60s)出现逆功率，其值小于预置值Ps，风力发电机组将退出电网，处于待机状态。脱网动作过程如下：断开发电机接触器，断开旁路接触器，不释放叶尖扰流器，不投入机械刹车。 重新切入可考虑将切人预置点自动提高0.5％，但转速下降到预置点以下后升起再并网时，预置值自动恢复到初始状态值。 重新并网动作过程如下：合发电机接触器，软启动后晶闸管完全导通。当输出功率超过Ps3s时，投入旁路接触器，转速切人点变为原定值。功率低于Ps，时由晶闸管通路向电网供电，这时输出电流不大，晶闸管可连续工作。 这一过程是在风速较低时进行的。发电机出力为负功率时，吸收电网有功，风力发电机组几乎不做功。如果不提高切人设置点，起动后仍然可能是电动机运行状态。 2．功率过高 一般说来，功率过高现象由两种情况引起：一是由于电网频率波动引起的。电网频率降低时，同步转速下降，而发电机转速短时间不会降低，转差较大；各项损耗及风力转换机械能瞬时不突变，因而功率瞬时会变得很大。二是由于气候变化，空气密度的增加引起的。功率过高如持续一定时间，控制系统应作出反应。可设置为：当发电机出力持续10min大于额定功率的15％后，正常停机；当功率持续2s大于额定功率的50％，安全停机。 风力发电机组退出电网
风力发电机组各部件受其物理性能的限制，当风速超过一定的限度时，必需脱网停机。例如风速过高将导致叶片大部分严重失速，受剪切力矩超出承受限度而导致过早损坏。因而在风速超出允许值时，风力发电机组应退出电网。 由于风速过高引起的风力发电机组退出电网有以下几种情况： 1)风速高于25m／s，持续10min。一般来说，由于受叶片失速性能限制，在风速超出额定值时发电机转速不会因此上升。但当电网频率上升时，发电机同步转速上升，要维持发电机出力基本不变，只有在原有转速的基础上进一步上升，可能超出预置值。这种情况通过转速检测和电网频率监测可以做出迅速反应。如果过转速，释放叶尖扰流器后还应使风力发电机组侧风90°，以便转速迅速降下来。当然，只要转速没有超出允许限额，只需执行正常停机。 2)风速高于33m／s，持续2s，正常停机。 3)风速高于50m／s，持续ls，安全停机，侧风90°。
. 密级：公司秘密 东方汽轮机有限公司 DONGFANG TURBINE Co., Ltd. 2.0MW108C型风力发电机组主控制系统 说明书 编号KF20-001000DSM 版本号 A 2014年7 月
. 编制 <**设计签字**> <**设计签字日期**> 校对 <**校对签字**> <**校对签字日期**> 审核 <**审核签字**> <**审核签字日期**> 会签 <**标准化签字**> <**标准化签字日期**> <**会二签字**> <**会二签字日期**> <**会三签字**> <**会三签字日期**> <**会四签字**> <**会四签字日期**> <**会五签字**> <**会五签字日期**> <**会六签字**> <**会六签字日期**> <**会七签字**> <**会七签字日期**> <**会八签字**> <**会八签字日期**> <**会九签字**> <**会九签字日期**> 审定 <**审批签字**> <**审批签字日期**> 批准 <**批准签字**> <**批准签字日期**> 编号
换版记录
目录 序号章 节名称页数备注 1 0-1 概述 1 2 0-2 系统简介 1 3 0-3 系统硬件11 4 0-4 系统功能 5 5 0-5 主控制系统软件说明12 6 0-6 故障及其处理说明64
0-1概述 风能是一种清洁环保的可再生能源，取之不尽，用之不竭。随着地球生态保护和人类生存发展的需要，风能的开发利用越来越受到重视。 风力发电机就是利用风能产生电能，水平轴3叶片风力发电机是目前最成熟的机型，它主要是由叶片、轮毂、齿轮箱、发电机、机舱、变频器、偏航装置、刹车装置、控制系统、塔架等组成。 风力发电机的控制技术和伺服传动技术是其核心和关键技术，这与一般工业控制方式不同。风力发电机组控制系统是一个综合性的控制系统，主要由机舱主控系统、变桨系统、变频控制系统三部分组成，通过现场总线以及以太网连接在一起，各个模块都有独立的控制单元，可独立完成与自身相关的功能（图0-1-1）。目的是保证机组的安全可靠运行、获取最大风能和向电网提供优质的电能。
风力发电机变桨系统 1、综述 变桨系统的所有部件都安装在轮毂上。风机正常运行时所有部件都随轮毂以一定的速度旋转。 变桨系统通过控制叶片的角度来控制风轮的转速，进而控制风机的输出功率，并能够通过空气动力制动的方式使风机安全停机。 风机的叶片（根部）通过变桨轴承与轮毂相连，每个叶片都要有自己的相对独立的电控同步的变桨驱动系统。变桨驱动系统通过一个小齿轮与变桨轴承内齿啮合联动。 风机正常运行期间，当风速超过机组额定风速时（风速在12m/s到25m/s之间时），为了控制功率输出变桨角度限定在0度到30度之间（变桨角度根据风速的变化进行自动调整），通过控制叶片的角度使风轮的转速保持恒定。任何情况引起的停机都会使叶片顺桨到90度位置（执行紧急顺桨命令时叶片会顺桨到91度限位位置）。 变桨系统有时需要由备用电池供电进行变桨操作（比如变桨系统的主电源供电失效后），因此变桨系统必须配备备用电池以确保机组发生严重故障或重大事故的情况下可以安全停机（叶片顺桨到91度限位位置）。此外还需要一个冗余限位开关（用于95度限位），在主限位开关（用于91度限位）失效时确保变桨电机的安全制动。 由于机组故障或其他原因而导致备用电源长期没有使用时，风机主控就需要检查备用电池的状态和备用电池供电变桨操作功能的正常性。 每个变桨驱动系统都配有一个绝对值编码器安装在电机的非驱动端（电机尾部），还配有一个冗余的绝对值编码器安装在叶片根部变桨轴承内齿旁，它通过一个小齿轮与变桨轴承内齿啮合联动记录变桨角度。 风机主控接收所有编码器的信号，而变桨系统只应用电机尾部编码器的信号，只有当电机尾部编码器失效时风机主控才会控制变桨系统应用冗余编码器的信号。 2、变浆系统的作用 根据风速的大小自动进行调整叶片与风向之间的夹角实现风轮对风力发电机有一个恒定转速；利用空气动力学原理可以使桨叶顺浆90°与风向平行，使风机停机。 SSB变桨系统为寒冷环境设计。环境温度定义如下 工作温度为 -30 ～ +40 ℃ 静态温度为 -40 ～ +50 ℃ 在主电源失电后，单独的加热系统会开始工作来保持柜体温度，只有必要的设备被通电。在每个柜体的温度到达 5 ℃一段时间后，系统被启动，这个默认的时间是60分钟。 在这段可调整的时间过后，这个系统被释放和通电。 3、主要部件 电控柜（一个主控柜、三个轴柜）4套 变桨电机（配有变桨系统主编码器：A编码器）3套 备用电池3套 直流电机3个 机械式限位开关3套（6个） 冗余编码器（B编码器）3套
