识读以下建筑施工图并做下列填空： （1） 1、本层总长mm，总宽为mm。 2、图中被剖切到的墙（柱）用线表示。 3、C-3宽为mm，M-2宽为mm。 4、承重外墙厚为mm。 5、阳台挑出墙外mm。 6、标高3.600表示高出底层地面mm。 7、首层平面图中C-4数量为樘。 8、1—1剖面投射方向为。
（2） 1、本住宅楼总长 mm，总宽 mm。 2、本住宅楼中最小的卧室其进深为 mm，开间为 mm。 3、本住宅楼中最大的卧室其室内面积为（平方米）。 4、大卧室中钢窗的宽度为 mm，高度为 mm，（写洞口尺寸）。 5、卧室的地面标高为，卫生间的地面标高为。 6、进入楼梯间和卧室的台阶级数分别是级和级。 7、小卧室的门和厨房的窗其型号分别是和。 8、M43和M74的高度分别是 m和 m。 9、该住宅楼的总高度为 m，楼层层高为 m。 10、该住宅楼的屋面排水坡度为 %，大卧室中窗台离地面高为 mm。 11、为了解A轴墙体的窗台细部构造应查阅建施页中的号详图。 12、宽度为900mm的钢窗其型号是，此种型号的钢窗在底层共有个。 13、本住宅外墙厚度为 mm，过厅与卫生间之间的隔墙厚度为 mm。 14、从一楼地面走到二楼楼面一共要走级梯级，本楼梯是按时针方向上楼的（填“顺”或“逆”）。 15、本住宅楼的厨房和卫生间的窗户布置在朝的方向（填方向），楼梯间入口处的空门洞其宽度为mm，门洞高度为 mm。
1、补全该施工图纵横向的轴线编号。 2、该工程的建筑平面图为平面图，有一处室外踏步，共级。 3、该工程图主出入口朝向为，室内外高差m。 4、该工程图中横向轴线编号自左到右是轴到轴；纵向轴线编号自下而上是轴到轴。 5、该工程东西向总长m，南北向总长m。 6、底层餐厅地面标高m，室外标高为m。 7、该工程的1＃卫生间内卫生洁具有和。 8、该平面图有一处尺寸标注错误，位置在轴间，即的宽度应标注为1200mm。 9、车库入口大门的坡道长度m，坡度是。 10、该工程的室内楼梯每级的踏面宽mm，踢面高度为mm。 11、该工程的佣人房间的开间为mm，进深为mm。
受力分析一、下面各图的接触面均光滑，对小球受力分析： 二、下面各图的接触面均粗糙，对物体受力分析： 图 1 图2 图 3 图 5 图 6 图 7 图9 图 11 图10 图 12 图 8 图 4 图19 物体静止在斜面上图20 图21 图13 v 图15 v 图16 图14 物体处于静止 物体刚放在传送带上 图17 物体随传送带一起 做匀速直线运动 图18 图22 物体处于静止（请画出物体 受力可能存在的所有情况） 图23
三、分别对A 、B 两物体受力分析： 图28 杆处于静止状态，其中杆与半球面之间光滑 图29 杆处于静止状态，其中 杆与竖直墙壁之间光滑 图30 杆处于静止状态 图31 O A B C 图32 匀速上攀 图33 v v 图34 匀速下滑 A B F 图36 A 、 B 两物体一起做匀速直线运动 A 、 B 两物体均静止 A B 图37 F 图42 B v A A 、B 两物体一起匀速下滑 A 、B 、 C 两物体均静止 B C 图38 A 随电梯匀速上升 v (7) (9) (8)
(16) (17) (18) (19) (20) (21) (28) (29) (30) 三球静止 (25) (26) (27) 小球A静止 弹簧处于压缩状态 (22) (23) (24) O P Q B AO表面粗糙，OB表面光滑 分别画出两环的受力分析图
(31) (32) (33) (34) (35) (36) (37) (38) (39) (40) (41) (42) (43) (44) (45) A、B匀速运动A、B匀速运动 （37）（38）（39）（40）A、B、C三者都静止，分别画出ABC三者的受力图 分别画出各物块的受力分析图 此环为轻环，重力忽略A沿墙壁向上匀速滑动
受力分析基本功竞赛 一、下面各图的接触面均光滑，对小球受力分析： 二、下面各图的接触面均粗糙，对物体受力分析： 图1 图2 图4 图5 图7 F 图8 图10 图9 图6 图3 F v 物体处于静止 图14 F A v 图13 A F v 图15 A A V
2、如图所示，分析电梯上的人受力。 匀速上攀 图33 v F （1）A 静止在竖直墙 A v （2）A 沿竖直墙面下滑 A （4）静止在竖直墙面F A v 刚踏上电梯的 瞬间的人 V （4）在力F 作用下静止 A F A v （1）随电梯匀速, 上升上升的人 F 图24 物体处于静止 A v 图20 A F 图23 v A v 图21 A F 图25 v A 图27 物体随传送带一起 做匀速直线运动 A 物体刚放在传送带上 图17 物体随传送带一起 做匀速直线运动 图18
3.对下列各种情况下的A、B进行受力分析（各接触面均不光滑） 四．物体A在图各种情况中均做匀速圆周运动，试对物体进行受力分 析 图42 B v A A、B两物体一起匀速下滑 B A 光滑半圆，杆处于静止状 （1）A、B同时同速向右 B A F F B A （2）A、B同时同速向右 （3）A、B静止 F A B α B A （4）均静止 B A (5)均静止 （6）均静止 （7）均静止 (8)静止 A B
三、分别对A 、B 两物体受力分析： A B F 图36 A 、 B 两物体一起做匀速直线运动 A 、B 两物体均静止 A B 图37 F B C 图38 F A A 随电梯匀速上升 v （11）小球静止时的结点A A （10）小球静止时的结点A A （9）静止 A B C R h 小球在光滑内表面，作匀速 圆周运动 V>gL 光滑圆管 球在B 点V>gL 分别画出球在A 、B 点受力
水平面的圆盘模型史上最全版 模型概述： 水平方向上的“圆盘”模型大多围绕着物体与圆盘间的最大静摩擦力为中心展开的，因此最大静摩擦力的判断对物体临界状态起着关键性的作用。 静摩擦力通常属于被动力，应根据物体所受主动力的情况以及其运动状态判断物体的静摩擦力的大小，如果物体受到的静摩擦力已经达到最大静摩擦力，则应考虑物体是否还受到其他力的作用。 模型讲解： 1.单个物体置于水平圆盘上 如图所示，水平圆盘上放有质量为m 的物块A （可视为质点），物块A 到转轴的距离为r 。物块A 和圆盘间最大静摩擦力f m 等于滑动摩擦力，动摩擦因数为μ。当圆盘以角速度ω转动时： (1) 若物体与圆盘无相对滑动，则物体随圆盘一起做匀速圆周运动的向心力全部由静摩擦力提供，所以有mg f r m f m μω=≤=2，解得r g μω≤。 (2) 当r g μω>时，mg f r m F m n μω=>=2 ，物体所受静摩擦力不足以提供其做圆周运动的向心力，物体将从圆周与切线的夹角范围内飞出。 (3) 若在物体A 与转轴间有一不可伸长的细线相连，一开始绳子只是拉直，没有张力。设线对物体的拉力为T ，当r g μω≤ 时，静摩擦力提供向心力，0=T ；当r g μω>时，必有r m T mg 2ωμ=+，所以必有0>T ，物体必受到指向圆心O 点的细线的拉力，而且当 ω增大时，T 也随之增大。若此时剪断细线，物体将从圆周与切线的夹角范围内飞出。 2.两个物体叠放在水平圆盘上 如图所示，质量为m 1的物体A 叠放在质量为m 2的物体B 上，A 与B 、B 与圆盘的动摩擦因数分别为μ1和μ2。最大静摩擦力等于滑动摩擦力。当圆盘以角速度ω转动时，分别对B 和A 受力分析可知： （1）若21μμ<，当r g 1μω≤时，A 与B 、B 与圆盘无相对滑动；当r g 1μω>时，
v1.0 可编辑可修改 受力分析基本功竞赛 一、下面各图的接触面均光滑，对小球受力分析： 二、下面各图的接触面均粗糙，对物体受力分析： 图1 图2 图4 图5 图7 F 图8 图10 图9 图6 图3 图14 F A v 图13 A F v 图15 A
v1.0 可编辑可修改 （1）A 静止在竖直墙 （2）A 沿竖直墙面下滑 （4）静止在竖直墙面 轻上的物体A （4）在力F 作用下静止 图24 物体处于静止 图20 图23 图21 图25 v 图27 图17 物体随传送带一起 图18 （6F>G V
v1.0 可编辑可修改 2、如图所示，分析电梯上的人受力。 3.对下列各种情况下的A、B进行受力分析（各接触面均不光滑） 图28 杆处于静止状态，其中 杆与半球面之间光滑 图29 杆处于静止状态，其中 图30 杆处于静止状态 匀速上攀 图33 v （2）刚踏上电梯的 瞬间的人 V A v （1）随电梯匀速, 上升上升的人 B A 光滑半圆，杆处于静止状 （1）A、B同时同速向右行 B A F F B A （2）A、B同时同速向右行 （3）A、B静止 F A B α B A （4）均静止
v1.0 可编辑可修改 四．物体A在图各种情况中均做匀速圆周运动，试对物体进行受力分析图42 B v A A、B两物体一起匀速下滑 B A (5)均静止 （6）均静止 （7）均静止 (8)静止 A B
三、分别对A 、B 两物体受力分析： （对物体A 进行受力分析） A B F 图36 A 、 B 两物体一起 做匀速直线运动 A 、 B 两物体均静止 A B 图37 F A 、 B 、 C 两物体均静止 B C 图38 F A A 随电梯匀速上升 v （11）小球静止时的结点A A （10）小球静止时的结点A A （9）静止 A B C R h 小球在光滑内表面，作匀速
建筑施工图纸基本识图方法 施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。 除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。为此必须学会识图方法，才能收到事半功倍的效果。今天给大家一些基本的识图方法。 一、循序渐进 拿到一份图纸后，先看什么图，后看什么图，应该有主有次。 一般是按如下顺序进行： 1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象； 2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础； 3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门
窗、外装饰的要求等； 4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况； 5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解； 6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。 只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。 二、记住尺寸 内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。 俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。 一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。 三、弄清关系 看图时必须弄清每张图纸之间的相互关系。因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。必须用很多张图纸，从不同的方面表达某一个部位的做法和要求，这些不同部位的做法和要求，
建筑工程施工图纸识图顺序图文教程 施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。学会正确的识图方法，才能收到事半功倍的效果。 1、把握主次 拿到一份图纸后，先看什么图，后看什么图，应该有主有次。 一般是按如下顺序进行：
1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象； 2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础； 3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等； 4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况； 5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解； 6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。 只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到 先看说明后看图，顺序最好为平、立、剖； 查对节点和大样，建筑结构对照读”
这样才能收到事半功倍的效果。 2、记住尺寸 内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。 俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。 识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。 一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。 二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。 三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。正立面图一般有三
教你怎样看图纸 ——建筑工程识图、审图要点 首先要把第一页，也就是设计说明书那页看明白，这对理解后面的图纸有很大作用。后面的图纸有一定专业基础应该不成问题，没基础也不怕，拿图到现场一一对照是很快熟悉的办法。如果实在没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。 一般建筑图纸的字母都是根据其汉语拼音的首字母表示。 介绍一些技巧，建筑图，分两大部分，一部分就是建筑方案图，这个比较好看懂，就是看这座建筑的外观是什么样子的，而另外一部分就有点难度了，就是结构图，具体到钢筋的分布和受力的合理性 工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。 识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。 一、熟悉拟建工程的功能 图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。 二、熟悉、审查工程平面尺寸 建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。 三、熟悉、审查工程立面尺寸 建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。
页脚内容 1、建筑物外檐： 鹰嘴
1.1墙砖粘贴： 1.1.1排砖： 1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。 2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。（参看 1.1.2砖缝 砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应先勾水平缝再勾竖缝。水平缝与竖缝相交点做成“×”字，勾缝表 面应平整光滑。
1.2外檐挑沿滴水线做法： 1.2.1外檐面砖滴水做法 窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm，旋脸做成锐角，形成鹰嘴。 做 做法 1.2.2抹水泥滴水做法 10mm。距 檐边和窗膀的距离见图。 室外旋脸20 30 15~20
1.2.3在檐下先抹40～60㎜翻边，在其中部镶贴10×10mm塑料分格条。 1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm 塑料条。塑料条转角处剪成“八”字对角 .
1.3散水做法： 1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。断缝宽度一致，胶面平整、光滑。断缝宽度：20mm。 1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。 1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。 坡道 门口 缝中填柔性材料

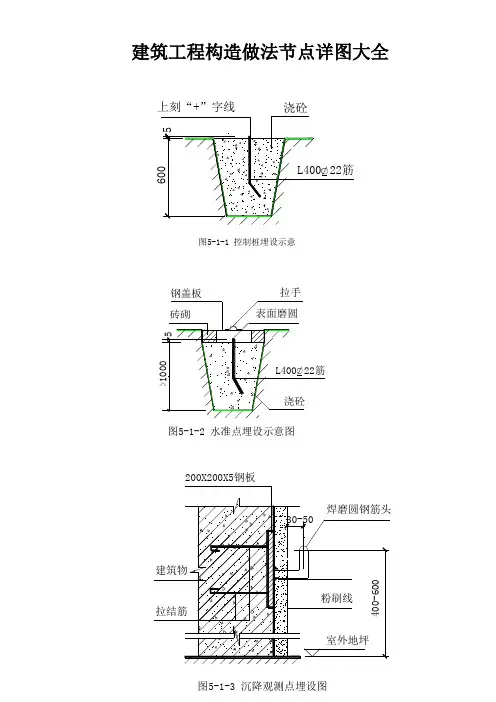

页脚内容 150 80 1.4沉降观测点做法： 1.4.1设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔8~12m 均匀设置一个。 1.4.2沉降标牌设置：统一采用建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘50㎜.。 1.6玻璃幕墙做法及要求： 1.6.1点驳式幕墙胶缝、平、顺、直宽窄一致，胶中无杂质。 1.6.2单元式幕墙横、竖框平直，上下通顺，无不直、见台现象。 1.6.3隐框幕墙的胶缝宽窄一致，平、顺、直，胶中无杂质。 1.6.4幕墙与其他材料交接，应采用软连接可在缝外表做其他装饰，使其外表整齐、美观。 天津 建工总包 沉降观测点 （XX 工程） NO ：X 天津建工总包沉降标牌式样

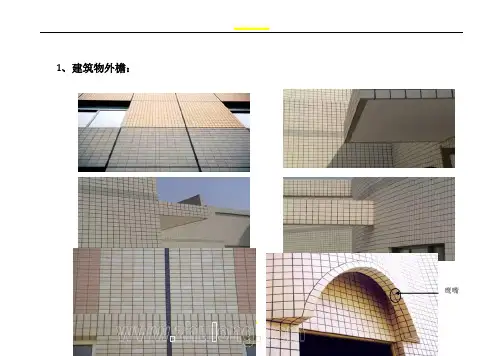

1、建筑物外檐： 1.1墙砖粘贴： 1.1.1排砖： 1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。 2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。（参看效果图）
鹰嘴 1.1.2砖缝 砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应先勾水平缝再勾竖缝。水平缝与竖缝相交点做成“×”字，勾 缝表面应平整光滑。
1.2外檐挑沿滴水线做法： 1.2.1外檐面砖滴水做法 窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm，旋脸做成锐角，形成鹰嘴。 15~20 做 做 法 1.2.2抹水泥滴水做法 腰檐、装饰线突出墙面宽度<60mm做鹰嘴；≥60mm做滴水线（槽）。滴水线（槽）宽、深各10mm。 20 室外 30
距檐边和窗膀的距离见图。 1.2.3在檐下先抹40～60 ㎜翻边，在其中部镶贴10×10mm塑料分格条。 1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm塑料条。塑料条转角处剪成“八”字对角. 室内 旋脸
1.3散水做法： 1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。断缝宽度一致，胶面平整、光滑。断缝宽度：20mm。 1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。 1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。
20mm 150 80 20mm 1.4沉降观测点做法： 1.4.1设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔8~12m 均匀设置一个。 1.4.2沉降标牌设置：统一采用建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘50㎜.。 天津 建工总包 沉降观测点 （XX 工程） NO ：X 天津建工总包沉降标牌式样 坡道 缝中填柔性材料 20
一、画出图中杠杆上的力F 1、F 2的力臂L 1、L 2。 二、找出动力和阻力并画出相应的力臂 1．如图12所示的是汽车液压刹车装置的一部分。该装置中AOB 实为一个杠杆，O 是杠杆的支点，请画出刹车时它所受的动力F 1、阻力F 2和动力臂L 1。 2．如图13所示的钢丝钳，其中A 是剪钢丝处，B 为手的用力点，O 为转动轴(支点)，右图为单侧钳柄及相连部分示意图．请在图中画出出钢丝钳剪钢丝时的动力臂L 1，和阻力F 2， 3．夹子是我们生活中经常使用的物品，图14给出了用手捏开和夹住物品时的两种情况，动力和阻力并画出相应的力臂。 4．在图15中，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2的示意图． 图8 图10 2 1 图5 图9 图11 图12 图13 图15 甲 图14 乙
5．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图16所示，请画出动力F 1与阻力F 2的示意图，并画出动力F 1的力臂L 1。（设吊桥质地均匀） 6．如图17是静止在水平地面上的拉杆旅行箱的示意图，O 是轮子的转轴，O ′是箱体的重心。以O 为支点，画出力F 的力臂和箱体所受重力的示意图。 7．某同学在做俯卧撑运动时（如图18），可将他视为一个杠杆，支点为O ，他的重心在A 点，支撑力为F ，请画出重力和支撑力F 的力臂． 8．请你在图19中画出使用剪刀时，杠杆AOB 所受动力F ，的示意图及动力臂L 1、阻力臂L 2。 9．图20所示的是一种厕所坐便器的自动上水装置示意图。坐便器冲水之后由自来水自动上水，当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水。请在图中作出力F 1、F 2的示意图及其力臂，并分别用L 1和L 2表示力臂，O 为支点。 10．如图21是用螺丝刀撬起图钉的示意图，O 为支点，A 为动力作用点，F 2为阻力。请在图中画出阻力F 2 的力臂l 2及作用在A 点的最小动力F 1的示意图。 11．筷子是我国传统的用餐工具，它应用了杠杆的原理，如图22所示，请你在右图中标出这根筷子使用时的支点O ．并画出动力F 1，和阻力臂L 2。 12．为了防止翻倒，篮球架常常在底座后方加一个质量很大的铁块作为配重。如图23所示，O 为支点，试在A 点画出铁块对底座的压力F ，并画出F 的力臂。 13．如图24甲所示是小宇同学发明的捶背椅，当坐在椅子上的人向下踩脚踏板时，捶背器便敲打背部进行按摩。请你在图乙中画出踩下脚踏板敲打背部时，杠杆B 点受到的阻力F 2、阻力臂L 2及动力臂L 1。 14．如图25是一种简易晾衣架，它的横杆相当于一个杠杆， O 点是支点，F 2是阻力，请作出A 点受到的动力F 1的示意图和它的力臂L 1． 图 16 图17 图 20 图18 图 12 F 2 图21 图 22 图23
建筑工程识图、审图要点（新手如何看建筑施工图） 建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。 识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。 一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。最后识读建筑说明，熟悉工程装修情况。 二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。 四、检查施工图中容易出错的地方有无出错熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错，主要检查内容如下： 1、检查女儿墙砼压顶的坡向是否朝内。 2、检查砖墙下有梁否。
建筑施工图识读 学习目标要求 1. 掌握建筑施工图的分类。 2．掌握施工图首页的构成及作用。 3．掌握建筑总平面图的图示内容及作用。 4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示内容及画法与识读方法。 5．掌握建筑详图的作用、图示内容与识读方法。 6．掌握工业厂房建筑施工图的图示内容及画法与识读方法。 学习重点与难点 重点：建筑总平面图、平面图、立面图、剖面图、详图及建筑施工图的作用、图示内容与识读方法。 难点：建筑总平面图、立面图、剖面图、详图及建筑施工图的识图。 房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。 建造一幢房屋从设计到施工，要由许多专业和不同工种共同配合来完成。按专业分工不同，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图（简称装施）。本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍。 建筑施工图：主要用来表达建筑设计的内容，即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。
1．1 施工图首页 施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。 1．1．1 图纸目录 图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排，图纸名称和备注等，以方便图纸的查阅。如表1-6-1是某住宅楼的施工图图纸目录。该住宅楼共有建筑施工图11张，结构施工图5张，电气施工图2张。 表1-6-1 图纸目录

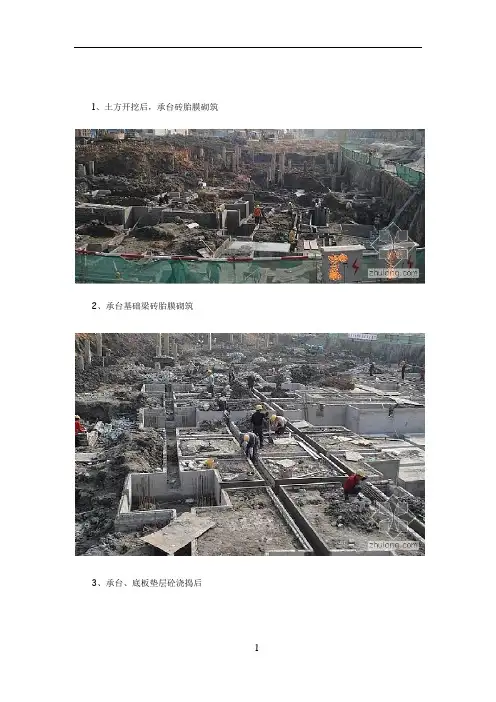

史上最全工程施工全过程详解，没有之一！！ 2015-07-22 来源：微信公众号“建筑经济与管理” 一、前期施工准备阶段 地质勘察 地质单位受建设单位的委托，据设计提供的相关资料，对拟建场地通过各种勘察手段和方法对地质结构或地质构造：地貌、水文地质条件、土和岩石的物理力学性质等，做出分析评价出具详细的“岩土工程勘察报告”，为设计和施工提供所需的工程地质资料。
文物勘察 根据国家文物保护法相关规定：进行基本建设工程，建设单位应当事先报请政府文物行政部门组织从事考古发掘的单位在工程范围内有可能埋藏文物的地方进行考古调查、勘探。 考古调查、勘探中发现文物的，由省、自治区、直辖市人民政府文物行政部门根据文物保护的要求会同建设单位共同商定保护措施；遇有重要发现的，由省、自治区、直辖市人民政府文物行政部门及时报国务院文物行政部门处理。 建筑边坡与深基坑工程的设计方案评审 设计方案评审是指县级以上住房城乡建设主管部门或其委托机构依据国家、地方有关技术规范和相关的强制性条文，对建筑边坡与深基坑工程设计方案进行的安
全、经济、合理等方面的技术性论证。其目的是：为加强对建筑边坡与深基工程的管理，确保建设工程及其相邻建（构）筑物和地下管线、道路的安全，土方开挖图确定后，依据国家相关规定:建设单位应委托评审组织机构对建筑边坡与深基坑工程的设计方案进行评审。 工程测量定位 是指建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。放线工具为“全站仪”或“比较高级的经纬仪。
建筑工程施工图纸入门知识 总结建筑工程图纸识读的入门知识，力求达到以下四个方面能力： 1、理解建筑施工图的成图原理和制图标准； 2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸； 3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计； 4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。 第一节建筑工程施工图的组成 各专业施工图的内容 1、总图：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。 2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。 3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。 4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。 5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。 第二节建筑工程图的成图原理 一、投影的概念 用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。 二、投影的种类 1、中心投影：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。 2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。 （1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。 （2）斜投影：当投影线倾斜于投影面时，所作出的投影。
三、物体的三面正投影图 1、三面正投影体系的形成 （1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。 2、三面正投影体系的展开 （1）正立投影面不动； （2）水平投影面向下转动90°； （3）侧立投影面向右后方转动90°。
教 案 课程名称: 建筑识图与构造系部: 建筑系 任课教师: 华杰 授课班级:15级大专班
【教学容】 第1章建筑工程制图的基本知识 1.1 建筑制图国家标准简介 1.1.1 国家标准 1.图纸幅面及格式（A2=420x594） 2.比例（如1:100） 3.字体，长仿宋体 4.图线，（1）图线线型及应用（2）图线的画法及注意事项 5.常用建筑材料图例 6.尺寸标注 （1）尺寸线（2）尺寸界限（3）尺寸起至符号（4）尺寸数字（5）半径、直径、角度、弧长、球的尺寸标注（6）其他尺寸标注 1.1.2 绘图工具及仪器的使用 1.图板及丁字尺 2.三角板 3.圆规和分规 4.曲线板 5.铅笔 1.1.3 绘图方法及步骤 1.绘图前的准备工作 2.画底稿 3.加深 1.2 投影的基本知识 1.2.1 投影的概念 1.投影的概念
2.投影的分类 （1）中心投影法 （2）平行投影法：正投影、斜投影 3.正投影的几何性质 （1）同素性（2）从属性（3）定比性（4）平行性（5）显实性（6）积聚性 4.三面投影图的形成 （1）建立三面投影体系 （2）将物体分别向三个投影面进行正投影 （3）把位于三个投影面上的三个投影图展开 1.2.2 点、直线和平面的投影 1.点的投影 （1）点的单面投影 （2）点的两面投影 （3）点的三面投影 （4）点的投影与坐标 1.2 投影的基本知识 1.2.2 点、直线和平面的投影 2.直线的投影 （1）一般位置直线 （2）特殊位置直线， 平行线：正平线、水平线、侧平线 垂直线：正垂线、铅垂线、侧垂线 （3）直线上的点 3.平面的投影 （1）平面的表示方法
建筑工程识图 一、图纸的组成 （一）建筑施工图：由基本图和详图两部分组成，基本图包括总平面图，平面图和剖面图等。 1、总平面图 （1）用途：总平面图表明一个工程的总体布局，主要表示原有和新建房屋的位置，标高、道路布置、构筑物、地形、地貌等，作为新建房屋定位施工放线、土方施工以及总平面布置的依据。 （2）基本内容： A、表明新建区的总体布局。如用地范围、各建筑及构筑物的位置道路、管网的布置等。 B、确定建筑物的平面位置。 C、表明建筑物的首层地面的绝对标高，室外地坪道路的绝对标高。 D、用指北针表示房屋朝向。 E、水、电、暖等管线总平面，各种管线综合布置图、竖向设计图、道路纵横剖面图以及绿化布置图等。 2、平面图 （1）用途：施工过程中，放线、砌墙、安装门窗、作室内装修以及编制预算、备料等要用到平面图。 （2）基本内容 A、表明建筑物形状、内部的布置及朝向。 B、表明建筑的尺寸：用轴线和尺寸线表示各部分的长度尺寸和确凿位置。 C、表明建筑物的结构形式及主要建筑材料。
D、表明各层的地面标高，首层室内地面标高大凡定为±0.000 E、表明门窗及其过梁的编号，门的开启方向。 F、表明室内装修作法。 G、文字说明。 3、屋顶平面图。 4、立面图 ①、用途：立面图表示建筑物的外貌，主要为室外装修用。 ②、基本内容： A、表明建筑物外形、门窗、台阶、雨篷、阳台、烟囱、雨水管等的位置。 B、用标高标出建筑物的总度。 C、表明建筑外墙饰面所用材料及作法。 5、剖面图 （1）、用途：简要地表示建筑物的结构形式、高度及内部分层情况。 （2）、基本内容 A、表明建筑物各部分的高度。 B、表明建筑主要承重构件的互相关系。 C、剖面图中不能表达的地方，有时引出索引号另画详图表示。以上所介绍的图纸都是建筑施工的基本图纸。 （二）结构施工图 1、用途、结构施工图表明结构设计的内容和各工种对结构的要求。

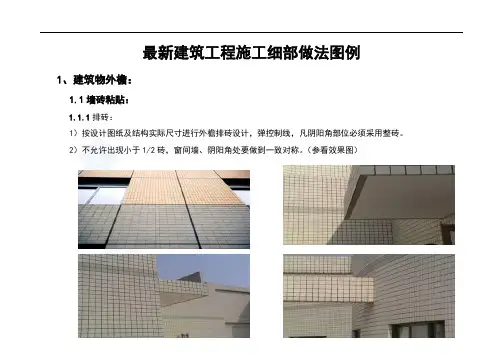

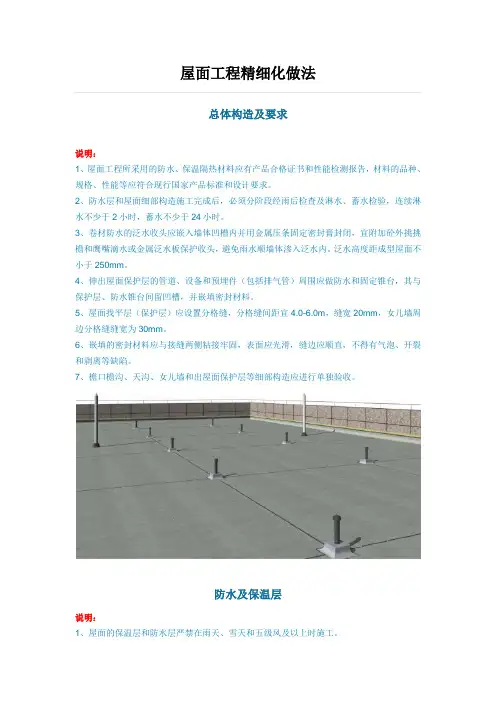

2018建筑工程施工细部做法图例1、建筑物外檐： 1.1墙砖粘贴： 1.1.1排砖： 1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。 2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。（参看效果图）
鹰嘴 1.1.2砖缝 砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面2~3mm，操作时，应 先勾水平缝再勾竖缝。水平缝与竖缝相交点做成 “×”字，勾缝表面应平整光滑。
1.2外檐挑沿滴水线做法： 1.2.1外檐面砖滴水做法 窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差15～20mm ，旋脸做成锐角，形成鹰嘴。 做 做 法 1.2.2抹水泥滴水做法 腰檐、装饰线突出墙面宽度<60mm 做鹰嘴；≥60mm 做滴水线（槽）。滴水线（槽）宽、深各10mm 。距檐边和窗膀的距离见图。 1.2.3在檐下先抹40～60㎜翻边，在其中部镶贴10×10mm 塑料分格条。室内室外旋脸 20 30 15~20
1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm塑料条。塑料条转角处剪成“八”字对角. 1.3散水做法：
20mm 1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。断缝宽度一致，胶面平整、光滑。断缝宽度：20mm 。 1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。 1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。 1.4沉降观测点做法： 1.4.1设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔8~12m 均匀设置一个。 1.4.2沉降标牌设置：统一采用建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘 50㎜.。坡道门口 缝中填柔性材料 20
