高压输电线绝缘子盐密测定
1.范围
本作业指导书适用于电力设备外绝缘盐密测量，规定了电力设备预防性试验、检修过程中的盐密测量试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2.规范性引用文件
下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB/T16434 高压架空线路和发电厂、变电所环境分区污级及外绝缘选择标准
DL408 电业安全工作规程(发电厂和变电所电气部分)
DL409 电业安全工作规程（电力线路部分）
3.安全措施
如果为现场测量，应遵守DL408-1991 电业安全工作规程(发电厂和变电所电气部分)及DL409-1991 电业安全工作规程（电力线路部分）的有关规定。
4.工作程序
4.1设备清单和要求
4.1.1擦洗绝缘子表面污秽的工具及要求：
a)去离子水(或蒸馏水)——电导率小于10μS/cm。
b)带刻度容器——用于定量量取去离子水(或蒸馏水)。使用前须用去离子水清洗干
净。
c)专用盐密取样巾——用于擦洗绝缘子表面污秽。该取样巾由无纺布沾取少量乙醇
溶液（化学纯）制成，制成后密封保存。该取样巾一次性使用。使用该取样巾的优
点在于现场使用方便，湿润的布可以轻松擦去绝缘子上的污秽，同时确保不占用去
离子水量，亦不影响污秽溶液的电导率。
4.1.2测量盐密所需仪器、仪表：
目前，国内外主要使用电导率仪测取污秽溶液电导率，再经计算得到盐密。由于目前使用的电导率仪种类较多，操作人员应严格按照仪器说明书进行测量。
（1）国标GB/T16434推荐使用的电导率仪型号为DDS—11A（国产），配套电极有3支：
DJS-1型白电极——用于测蒸镏水电导率；
DJS-1型黑电极——用于测低电导率的污液；
DJS-10型黑电极——用于测高电导率的污液；
温度计——用于测污液温度。
使用上述电导率仪或类似的国产仪表需在测量中更换合适的电极，且因结构问题电极易受损。
（2）国电公司武汉高压研究所开发的专用盐密测量仪体积与进口产品相当，且盐密的整套计算程序均编入仪器中，从使用到携带上均较为方便。
（3）目前，已有一些国外电导率仪产品进入国内，例如：美国产的125A型电导率仪，德国产的LF330型电导率仪，体积小巧，无需交流电源，携带及使用方便。相应的探头（电极）既适合于测量蒸镏水电导率，又适合于测量污液电导率，温度探头也做在其中，使用方便，且不易损坏。
4.2作业程序
4.2.1测试方法及试验步骤
4.2.1.1伞裙或绝缘子片数的选取
a)支柱绝缘子
110～500kV支柱绝缘子，带电绝缘子均应取上数第二片、中间一片、下数第二片三个单元裙段；非带电绝缘子应取任意位置的三片单元裙段。分别擦洗每个单元裙段的表面污秽，然后分别测量每个单元裙段的污液电导率，并计算各单元裙段的盐密，最后取各单元裙段盐密值的均值作为整支绝缘子的盐密。
b)盘形悬式绝缘子串
110～500kV绝缘子串，带电绝缘子均应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子应取任意位置的三片绝缘子。分别擦洗每片绝缘子的表面污秽，然后分别测量每片绝缘子的污液电导率，并计算各片绝缘子的盐密，最后取各片绝缘子盐密值的均值作为整串绝缘子的盐密。
4.2.1.2去离子水（蒸馏水）的用量
a)方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。当被测绝缘子（包
括悬式绝缘子及支柱绝缘子的单元裙段）的表面积与普通型悬式绝缘子不同时，可
根据面积大小按比例适当增减用水量，具体用水量如下表：
表1绝缘子表面积与盐密测量用水量的关系
b)方法二：按每平方厘米表面积用水0.2ml计算总用水量。
4.2.1.2.1刷洗绝缘子表面污秽
a)打开密封袋，取出第一张专用盐密取样巾，擦拭绝缘子，直至绝缘子表面基本洁净；
b)取出第二张专用盐密取样巾，擦拭绝缘子，直至绝缘子表面完全洁净；
c)将上述两张沾有绝缘子污秽的取样巾放入准备好的去离子水中，充分搅拌，使污秽
充分溶解在去离子水中，得到污秽溶液。
注：如果因绝缘子积污过重或绝缘子表面积过大，两张一组的盐密取样巾难以擦净绝缘子时，可以适当增加取样巾的数量，例如：以三张取样巾为一组用于擦洗一片绝缘子。
4.3试验结果判断依据
a)将上述得到的悬浮污秽溶液充分搅拌均匀后，测其电导率σt(μS/cm)和溶液温度
t(°C)。

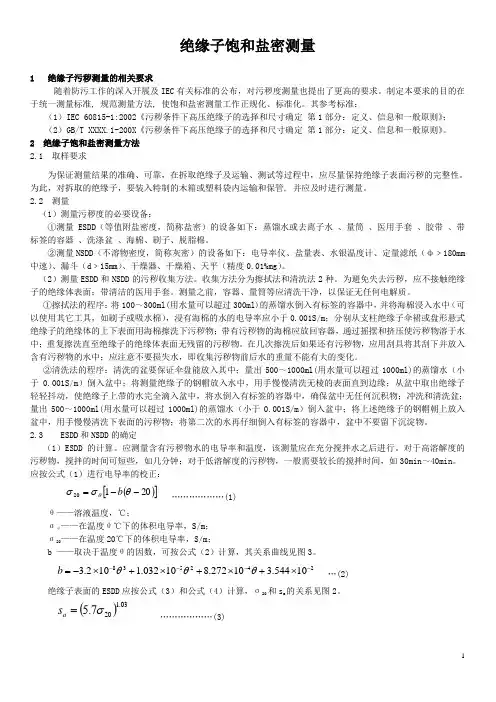

b)将温度为t(°C)时的电导率σt换算至温度为20°C的电导率值。温度换算系数K t
应根据表2插值得到。
σ20=K t·σt
c)由20°C时的电导率σ20，根据表3插值得出盐量浓度Sa。
d)按下式计算盐密：
S DD=Sa·V/(100·A)
式中：Sa——盐量浓度（mg/100mL）；
V——去离子水量（cm3）；
A——清洗表面的面积（cm2）。
表2污秽绝缘子清洗液电导率温度换算系数表
注:本表换算系数根据IEC 507:1991插值得出，﹡为与原水电部(83)23号文有差异，最大为
1.9%。
也可以按下式直接由20°C时的电导率σ20计算得到盐密。
S DD =(σ20/24.56)1/k ·V/(100·A)
式中：σ20——20°C时的电导率σ20（μS/cm）；
V——去离子水量（cm3）；
A——清洗表面的面积（cm2）。
K——换算指数。
当σ20<=800μS/cm时，K取0.910；
当800μS/cm <σ20<=3000μS/cm时，K取0.925；
当3000μS/cm <σ20<=20000μS/cm时，K取0.938。
表3污秽绝缘子清洗液电导率与盐量浓度的关系
注：本表与原水电部（83）23号文的附表2略有不同。
e)污秽等级判断
4.4注意事项
国外电导率仪产品中无盐密计算程序，虽然仪表中编入了电导率的温度转换程序，但所用转换系数与GB/T16434不完全相符，暂不宜使用该功能。
盐密测量用电导率仪原则上应每年校验一次。
如果所测量瓷绝缘子非XP型绝缘子或积污时间非标准时间，应进行结果修正，再用于污秽等级判断。
5.原始记录与正式报告的要求
a)原始记录的填写要字迹清晰、完整、准确，不得随意涂改，不得留有空白，并在原
始记录上注明使用的仪器设备名称及编号。
b)当记录表格出现某些“表格”确无数据记录时，可用“/”表示此格无数据。
c)若确属笔误，出现记录错误时，允许用“单线划改”，并要求更改者在更改旁边签
名。
d)原始记录应由纪录人员和审核人员二级审核签字；试验报告应由拟稿人员、审核人
员、批准人员三级审核签字。
e)原始记录的记录人与审核人不得是同一人，正式报告的拟稿人与审核/批准人不得
是同一人。
f)原始记录及试验报告应按规定存档。
附录 A
（资料性附录）
常用绝缘子表面积及泄露距离一览表
6
附录 B
（规范性附录）
绝缘子表面积测量方法
等值附盐密度（盐密）的测量、计算需要掌握所测量绝缘子的表面积，厂家提供了一些型号绝缘
7
子的表面积，但仍有一些绝缘子未提供该项参数，这就需要操作人员自己进行测量。下面介绍一种表面积的测量、计算方法，以备使用。
绝缘子一般为旋转体，即由一条曲线绕轴线旋转而成，这条曲线即是泄漏距离（爬距）。将这条曲线等分成若干等份，其中每一小段围绕绝缘子轴线旋转形成的旋转体近似构成一个圆台（或圆柱），计算出这些圆台（或圆柱）外侧的表面积之和就可得出整个绝缘子的表面积。
（1）单个圆台的侧表面积为：
S1=π（d1+d2）×△L /2
=π·D1×△L
式中S1——园台侧表面积
d1+d2——园台上、下面直径
D1——园台平均直径
△L——园台侧面高度。
（2）整个绝缘子的表面积为：
S=S1+S2+……+Sn
=πD1×△L+πD2×△L+……+πD n×△L
=π（D1 + D2 +……+ D n）△L
（3）当等分该曲线（爬距）的数量n越大（即△L越小），则绝缘子表面积的计算值越接近实际值，这时可以用该曲线各等份中任意一点处的直径D1，D2……Dn代替园台的平均直径D1，D2……Dn ，即将园台近似为圆柱体，这样绝缘子表面积的近似计算公式为：
S=π（D1 + D2 +……+ D n）△L
（4）从上式可以看出，测量绝缘子表面积只需将其沿泄露距离方向等分成n份，再将各份中的任意一点的直径Dn测出，即可计算得到总表面积。如果将绝缘子的泄漏距离按1cm等分，则总表面积为：S=π（D1 + D2 +……+ D n）
（5）测量工具及方法
测量工具包括卡尺、卡钳、直尺、坐标纸（米格纸）。
将坐标纸条沿绝缘子泄露距离（爬距）方向粘贴在绝缘子表面上，并在该纸条对称方向同样粘上一条。设定每等份长度为1cm，并在坐标纸上标上等份号（1，2，…n），然后用卡尺、卡钳或其它测量工具测得各等份上某点处的直径，将这些直径相加后乘π即得出绝缘子表面积。
━━━━━━━━━━━━
8
万方数据
表１盐密测量数据／ｍｇ／ｃｍ２ 挂：０．０３５ｍｇ／ｃｍ２，耐张悬挂０．０３０ｍｇ／ｃｍ２。 １．２绝缘子积污趋势分析 利用表１数据可得出绝缘子盐密变化曲线图，如图ｌ。 图１盐密变化曲线图 （１）绝缘子积污量与所处地区气象条件和污染源有关，积污量随时间变化，在每年１～２月达到最大。 （２）在进行定期清扫时，绝缘子附盐密度在一定范围内波动，变化不大。 （３）不作定期清扫，绝缘子附盐密度上升辐度较大，运行２～３年后，多数绝缘子的盐密趋向饱和。饱和后污秽绝缘子的表面积污受雨水；中刷及风吹的影响，盐密呈现波动，但一般不会超过饱和值。６～８年后，绝缘子盐密值在最大值周围波动。 （４）绝缘子积污量还与悬挂方式有关，耐张串的积污量略低于直线串，因此以下的绝缘分析也就直线串进行分析。 （５）部份绝缘子盐密曲线变化较大，与其附近污源变化有关，当污源增加，或出现重污染源时，盐密值将呈现跳跃式增长，如点７的盐密变化曲线。 （６）绝缘子附盐密度与绝缘子型号有关，从ｘ．４．５和ＸＷＰ．７型绝缘子的２～８年积污规律可以看出两种绝缘子的积污规律基本相似：约在运行２～３年 后积污达到饱和值。但按同 地区同污秽条件下ｘＷＰ．７型 绝缘子比Ｘ．４．５型绝缘子饱和 盐密值低较多。 （７）绝缘子达到盐密最大 值（饱和值）后，污秽等级将 发生变化，原输电线路爬电 比距将改变，需要重新对输 电线路绝缘配合进行验算。 ２污秽绝缘水平配合验算 从上面分析可知，随着清扫期延长，绝缘子的积污量明显增长，输电线路绝缘水平将明显下降，以下按绝缘子串的污闪电压和爬电比距来进行验算。２．１利用最大盐密测量值计算绝缘子串的污闪电压由于输电线路在系统中所处的位置及负荷变化等原因，输电线路的运行电压并不是完全相同的。按照国家标准ＧＢ／Ｔ１６４３４—１９９６＜＜污区分级及外绝缘选择标准＞＞规定是以输、变电设备最大运行电压为基础计算绝缘配合，四川电网最高运行电压见表２。 表２四川电网最高运行电压 里竺苎苎三堡里垦型！∑！！：！竺！！！！！！！！！！！！！ 系统最高运行相电压Ｕｗ＝‰／√；。１１０～２２０ｋＶ系统为中性点直接接地系统，２２０ｋＶ线路的运行电压ｕ。取２５２／√；＝１４５．４９ｋＶ。１１０ｋＶ线路的运行电压‰取１２６／√ｉ＝７２．７５ｋＶ。在中性点经消弧线圈接地的系统中，由于中性点位移，可增加２０％考虑。按此原则３５ｋＶ线路的运行电压‰ＩＩＰ，（４０．５／√；）×１．２＝２８．０６ｋＶ。个别运行电压高的线路可按实际值选取。 实验和理论推导均表明，污闪（或耐受）电压ｕ…。与等值盐密Ｓ。具有幂函数的关系…： ％。％＝雕。中（１）式中：Ｋ、Ｐ为常数，与绝缘子型号有关。 绝缘子污闪电压标偏系数６％＝１０％按美国电机电子工程师学会的数据选取。其保证电压：ＵＢ＝，ｌ。Ｕ５０％（卜３６％）２０．７ｎＵ５０％（２）式中：Ｕ。为保证电压；ｎ为绝缘子片数；Ｕ…，为成串绝缘子的单片５０％污闪电压；６％为绝缘子的标准偏差系数。 保证电压【，。要不小于系统最高运行相电压【，。。 按式（１）、（２）可计算出表１中各点绝缘子串保证电压和控制盐密值，见表３。 可见，按绝缘子串最大积污量（最长清扫期）计算，测量点≠≠１、≠ｆ４、群５、≠｝６、≠｝９将不能满足输电线路防污闪要求。 ２００５年９期四圆１３ 万方数据

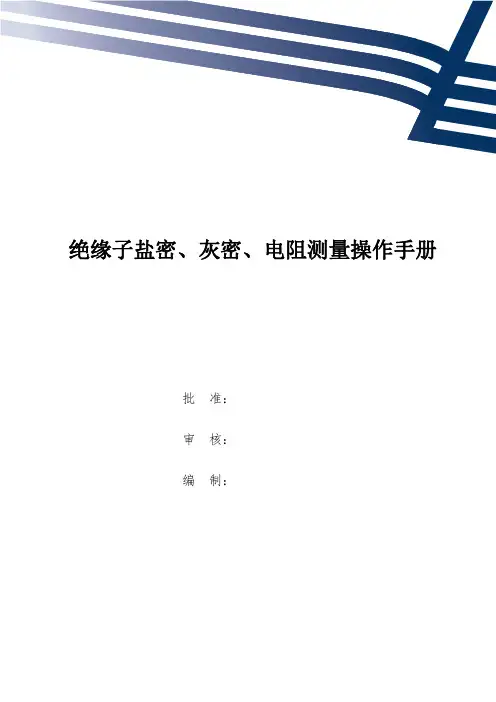

绝缘子盐密、灰密、电阻测量操作手册 批准： 审核： 编制：
目录 1 目的和适用范围 (1) 2 技术术语 (1) 3 测量方法 (2) 3.1 盐密测量方法 (2) 3.2 灰密测量方法 (3) 3.4 绝缘子电阻测量方法 (4) 4 测量注意事项 (5) 5 相关附件 (5)
绝缘子盐密、灰密、电阻操作手册1目的和适用范围 为确保安全可靠供电，线路运行部门必须按预定周期对沿线绝缘子串表面附盐密度进行抽样检测，以便对绝缘状况实施监督，避免由于环境污染造成的绝缘恶化而产生的线路停电事故，为了规范对输电线路绝缘子进行盐密、灰密及电阻测量过程，特制定本手册。本手册主要描述采用cond 330i型绝缘子盐密测试仪进行盐密测量、采用YLHM型灰密成套测量装置测量灰密及采用KEW3122A型电池式高压兆欧表测量绝缘子电阻的测量方法,适用于公司电网运检生产中对绝缘子的盐密、灰密及电阻测量。 2技术术语 盐密：全称为等值附盐密度（英文缩写ESDD），是指外绝缘的单位表面积上的等值盐量，测量方法是用一定量的蒸馏水将一定面积绝缘子表面上的污秽物全部清洗掉，用适当的仪器测量污秽溶液的盐密值S ,再通过公式换算为等值盐密，等值附盐密度是衡量绝缘子表面污秽导电能力大小的主要参数。 灰密：全称为非溶性沉积物密度（英文缩写ESDD），是指外绝缘的单位表面积上的等值灰量，表示附着在绝缘子表面不能溶解于水的物质除以表面积的数值。测量方法是用一定量的蒸馏水将一定面积绝缘子表面上的污秽物全部清洗掉，将污液烘干，用天平称出重量,再通过公式换算为等值灰密，等值附盐灰密度是衡量绝缘子表面污秽大小的主要参数，相同等值附盐密不同灰密可能处于不同污级，选取的外绝缘差异很大，污秽等级需要等值附盐密和灰密组合才可确定，通常污秽度中盐密和灰密之间的关系是在5～10倍之间较分散，只有进行灰密测量才能正确确定污级。 电导率：电阻率的倒数为电导率（英文缩写T.D.S），指物体传导电流的能力，此处指水的导电性即水的电阻的倒数，通常用它来表示水的纯净度。测量原理是将两块平行的极板，放到被测溶液中，在极板的两端加上一定的电势（通常为正弦波电压），然后测量极板间流过的电流。根据欧姆定律，电导率(G)--电阻(R)的倒数，是由电压和电流决定的。 - 1 -
绝缘子盐密测量试验作业指导书 1范围 本作业指导书适用于电力设备外绝缘盐密测量，规定了电力设备预防性试验、检修过程中的盐密测量试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。 2规范性引用文件 下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。 GB/T16434 高压架空线路和发电厂、变电所环境分区污级及外绝缘选择标准 DL408 电业安全工作规程(发电厂和变电所电气部分) DL409 电业安全工作规程（电力线路部分） 3安全措施 如果为现场测量，应遵守DL408-1991 电业安全工作规程(发电厂和变电所电气部分)及DL409-1991 电业安全工作规程（电力线路部分）的有关规定。 4工作程序 4.1设备清单和要求 4.1.1擦洗绝缘子表面污秽的工具及要求： a)去离子水(或蒸馏水)——电导率小于10μS/cm。 b)带刻度容器——用于定量量取去离子水(或蒸馏水)。使用前须用去离子水清洗干 净。 c)专用盐密取样巾——用于擦洗绝缘子表面污秽。该取样巾由无纺布沾取少量乙醇 溶液（化学纯）制成，制成后密封保存。该取样巾一次性使用。使用该取样巾的优 点在于现场使用方便，湿润的布可以轻松擦去绝缘子上的污秽，同时确保不占用去 离子水量，亦不影响污秽溶液的电导率。 4.1.2测量盐密所需仪器、仪表： 目前，国内外主要使用电导率仪测取污秽溶液电导率，再经计算得到盐密。由于目前使用的电导率仪种类较多，操作人员应严格按照仪器说明书进行测量。 （1）国标GB/T16434推荐使用的电导率仪型号为DDS—11A（国产），配套电极有3支：DJS-1型白电极——用于测蒸镏水电导率； DJS-1型黑电极——用于测低电导率的污液； DJS-10型黑电极——用于测高电导率的污液； 温度计——用于测污液温度。
高压输电线绝缘子盐密测定 1.范围 本作业指导书适用于电力设备外绝缘盐密测量，规定了电力设备预防性试验、检修过程中的盐密测量试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。 2.规范性引用文件 下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。 GB/T16434 高压架空线路和发电厂、变电所环境分区污级及外绝缘选择标准 DL408 电业安全工作规程(发电厂和变电所电气部分) DL409 电业安全工作规程（电力线路部分） 3.安全措施 如果为现场测量，应遵守DL408-1991 电业安全工作规程(发电厂和变电所电气部分)及DL409-1991 电业安全工作规程（电力线路部分）的有关规定。 4.工作程序 4.1设备清单和要求 4.1.1擦洗绝缘子表面污秽的工具及要求： a)去离子水(或蒸馏水)——电导率小于10μS/cm。 b)带刻度容器——用于定量量取去离子水(或蒸馏水)。使用前须用去离子水清洗干 净。 c)专用盐密取样巾——用于擦洗绝缘子表面污秽。该取样巾由无纺布沾取少量乙醇 溶液（化学纯）制成，制成后密封保存。该取样巾一次性使用。使用该取样巾的优 点在于现场使用方便，湿润的布可以轻松擦去绝缘子上的污秽，同时确保不占用去 离子水量，亦不影响污秽溶液的电导率。 4.1.2测量盐密所需仪器、仪表： 目前，国内外主要使用电导率仪测取污秽溶液电导率，再经计算得到盐密。由于目前使用的电导率仪种类较多，操作人员应严格按照仪器说明书进行测量。 （1）国标GB/T16434推荐使用的电导率仪型号为DDS—11A（国产），配套电极有3支： DJS-1型白电极——用于测蒸镏水电导率； DJS-1型黑电极——用于测低电导率的污液； DJS-10型黑电极——用于测高电导率的污液； 温度计——用于测污液温度。
云南电网公司 等值附盐密度（饱和附盐密度）测量实施细则 1总则 1．1等值附盐密度是反映电气设备受环境污染程度的最直接的数据，也是确定污秽等级的重要依据，为使各单位在进行盐密测量时做到准确化和规范化，特制订本细则。 1．2本细则适用于云南电网公司所属各单位，从事设计、基建、生产运行和试验研究等单位均应遵守本细则。 2术语和定义 2．1等值附盐密度是指输变电户外设备外绝在长年（一般为3年-5年）连续积污条件下，绝缘子单位绝缘表面积上的最大等值附盐量。 3盐密监测点的设立 3．1设立盐密监测点的目的是实现盐密测量的简单、及时、准确、规范，以获得准确的盐密数据； 3．2线路盐密监测点设立原则 3．2．1 110kV-500 kV线路均应设立盐密监测点，包括使用复合绝缘子及RTV涂料的线路绝缘子； 3．2．2经过城市、近郊地区的线路每5-10km选一个点；
3．2．3远离城镇的农田、山丘每10-30km选一个点； 3．2．4经过明显污染地段的线路应适当增加监测点； 3．2．5处于三级、四级重污区的线路应适当增加监测点；3．2．6对于同杆并架的或位于同一走廊同电压等级的线路监测点可适当合并； 3．2．7不属于微地形区、微气象区及不含局部污源点的线路密集地区，同电压等级的邻近盐密点可适当合并； 3．2．8对于非带电绝缘子盐密监测点应统一使用XP型普通绝缘子，每一监测点悬挂一串长度为8片的绝缘子串，原则上与实际运行中绝缘子等高度悬挂，且悬挂点应确保盐密测量作业时的安全距离。作业人员与带电导线最小距离不得小于表1的有关规定。如果因塔头尺寸等原因不能满足非带电作业距离的要求，则应近地电位带电作业进行，人身与带电体之间的距离应满足表1的要求； 表1 盐密测量作业人员与带电体之间的最小距离要求 3.2.9带电绝缘子盐密监测点应为实际运行绝缘子，即不同型式瓷、玻璃、复合绝缘子和使用RTV涂料的线路绝缘子。 3．3变电站（含电厂升压站）盐密监测点设立原则 3．3．1 110kV及以上电压等级的变电站均应设立盐密监测点；
一．产品介绍 HM-3000型灰密成套测量装置，是本公司根据我国电网防污闪工作的需要，配合电网污秽等级划分的新标准而研发的“灰密”成套测量装置。该装置符合GB/T 16434—2004《污秽条件下高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则》（代替GB/T 16434-1996、GB/T 5582-1993、JB/T 5895-1991）和国家电网公司Q/GDW 152—2006《高压架空线路和变电站环境污区分级及外绝缘选择标准》规定的要求。 HM-3000型灰密成套测量装置包含：精密电子天平分析、鼓风干燥箱、真空抽滤器及测量附件等几部分组成。整套装置操作简单，测量精确。在正常使用和维护时易于搬动，电源容量小，无需专用电源供电。 二．功能特点 1、真空抽滤装置技术成熟，使用方面、效率高。含有多个抽头，可一次实现多 个过滤过程。使用水循环装置代替油循环泵，使用更为方面，故障率低。 2、鼓风干燥采用德国技术，风道先进；风机噪声小，性能稳定。 3、微电脑智能控制，设定温度后，仪表自行判断加热所需功率，并显示加热状 态，控温精确稳定。 4、可调式新风进风口，控制箱内温度和气体的排放。 5、灰称重分析部分配有的高精度称重分析天平，它具有数字化多点线性修正； 具有数字化多点漂移修正；具有开机自检功能；测量可以选择多种模式；具有“去皮”功能。 三．技术指标 1、天平精度：0.1mg 2、最大称量：110g 3、控温范围：+5℃～250℃ 4、温度分辨率：1℃ 5、温度波动度：±1℃ 6、温度均匀度：±1℃ 7、电源电压：220±10%
8、环境温度：5—40℃ 9、相对湿度：＜85% 四．使用说明 操作步骤大致分为溶解、过滤、干燥、称重和计算五步。 第一步：溶解 1、选取绝缘子 带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。 提示：每次只测量一片绝缘子，最后用三片的测量结果计算平均值。 2、配置溶剂 建议选用去离子水，即蒸馏水，或者饮用纯净水。 取水量过少时，会造成污秽中的可溶物未能全部溶解。建议取水量参照下面两种方法之一。 方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。当被测绝缘子（包括悬式绝缘子及支柱绝缘子的单元裙段）的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量如下表： 表1绝缘子表面积与盐密测量用水量的关系 方法二：按每平方厘米表面积用水0.2ml计算总用水量。 将上述溶剂平均装入三个洁净的烧杯。以300ml为例，取A、B、C三个烧杯各装入100ml溶剂。 3、擦拭表面污秽和溶解 建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。擦拭之前需要称其重量，并使用配套软件记录结果，或者用笔记录结果。 以纱布和蒸馏水为例，擦拭步骤如下： a)称量干纱布的重量，并记录结果。 b)将纱布浸入A烧杯中，再用洁净镊子把水挤干后取出。 c)使用湿纱布擦拭绝缘子，直至绝缘子表面基本洁净。 d)将擦拭后的湿纱布在A烧杯中洗涤，再用镊子把水挤干后取出。 e)将取出的湿纱布在B烧杯中洗涤，再用镊子把水挤干后取出。 f)再次使用湿纱布擦拭绝缘子，直至绝缘子表面完全洁净。
绝缘子盐密测量试验作业指导书 1.范围 本作业指导书适用于电力设备外绝缘盐密测量，规定了电力设备预防性试验、检修过程中的盐密测量试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。 2.规范性引用文件 下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。 GB/T16434《高压架空线路和发电厂、变电所环境分区污级及外绝缘选择标准》 DL408《电业安全工作规程(发电厂和变电所电气部分)》 DL409《电业安全工作规程（电力线路部分）》 3.安全措施 如果为现场测量，应遵守DL408-1991 电业安全工作规程(发电厂和变电所电气部分)及DL409-1991 电业安全工作规程（电力线路部分）的有关规定。 4.工作程序 4.1设备清单和要求 4.1.1擦洗绝缘子表面污秽的工具及要求： a)去离子水(或蒸馏水)——电导率小于10μS/cm。
b)带刻度容器——用于定量量取去离子水(或蒸馏水)。使用前须用去离子水清洗干净。 c)专用盐密取样巾——用于擦洗绝缘子表面污秽。该取样巾由无纺布沾取少量乙醇溶液（化学纯）制成，制成后密封保存。该取样巾一次性使用。使用该取样巾的优点在于现场使用方便，湿润的布可以轻松擦去绝缘子上的污秽，同时确保不占用去离子水量，亦不影响污秽溶液的电导率。 4.1.2测量盐密所需仪器、仪表： 目前，国内外主要使用电导率仪测取污秽溶液电导率，再经计算得到盐密。由于目前使用的电导率仪种类较多，操作人员应严格按照仪器说明书进行测量。 （1）国标GB/T16434推荐使用的电导率仪型号为DDS—11A（国产），配套电极有3支：DJS-1型白电极——用于测蒸镏水电导率； DJS-1型黑电极——用于测低电导率的污液； DJS-10型黑电极——用于测高电导率的污液； 温度计——用于测污液温度。 使用上述电导率仪或类似的国产仪表需在测量中更换合适的电极，且因结构问题电极易受损。 （2）国电公司武汉高压研究所开发的专用盐密测量仪体积与进口产品相当，且盐密的整套计算程序均编入仪器中，从使用到携带上均较为方便。 （3）目前，已有一些国外电导率仪产品进入国内，例如：美国产的125A型电导率仪，德国产的LF330型电导率仪，体积小巧，无需交流电源，携带及使用方便。相应的探头（电极）既适合于测量蒸镏水电导率，又适合于测量污液电导率，温度探头也做在其中，使用方便，且不易损坏。 4.2作业程序
https://www.doczj.com/doc/3b17417561.html, 绝缘子灰密测试仪 绝缘子灰密测试仪测试步骤 绝缘子灰密成套测量装置的测试分以下几个步骤，如图 5.1所示： 图5.1灰密度测试步骤 准备： 1. 取出抽滤瓶、漏斗、软管，将漏斗装到抽滤瓶上（注意密封性）， 连接软管到快速过滤器入口，准备好烧杯、滤纸； 2. 安装好电子天平、调节水平仪与调整脚使之在桌面上平稳，并提 前开机60分钟进行预热； 3. 安装好恒温干燥箱。 提示：为避免污秽损失，拆卸和搬运绝缘子时，操作者不应接触绝缘子的绝缘表面； 准 备 称 重 溶 解 过 滤 干 燥 计 算 称 重 精密电子天平、滤纸 绝缘子、烧杯、滤纸 过滤加速装置、抽滤瓶、软管、漏斗、滤纸 恒温干燥箱、滤纸 精密电子天平、滤纸 配套灰密计算软件 2 1 3 4 5 6 7
https://www.doczj.com/doc/3b17417561.html,绝缘子灰密测试仪表面污秽取样之前，烧杯、漏斗等应清洗干净，确保无任何污秽； 取样时，尽可能配带清洁的医用手套。 通过以上步骤，完成测试平台的搭建。 称重： 在进行溶解操作前，必须先称量滤纸的重量，并记录下来。 1.调水平：天平开机前，应观察天平后部水平仪内的水泡是否位于 圆环的中央，否则通过天平的地脚螺栓调节，左旋升高，右旋下降。 2.打开电源，按“开机”键，开启天平，为保证天平准确性，请预 热大于60分钟。待天平稳定后，出现0.00000g。 3.根据需要进行“校准”操作； 4.将滤纸放置称盘正中央，待g出现后，即为滤纸的重量。 溶解： 1. 选取绝缘子 图5.2 绝缘子示意图
https://www.doczj.com/doc/3b17417561.html,绝缘子灰密测试仪绝缘子示意图如图5.2所示，绝缘子选择请遵循以下原则：带电绝缘子串应取上数第二片、中间一片、下数第二片共三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。 提示：每次只测量一片绝缘子，最后用三片的测量结果计算平均值。 2. 配置溶剂 建议选用去离子水，即蒸馏水，或者饮用纯净水，要求其电导率低于10uS/cm。取水量过少时，会造成污秽中的可溶物未能全部溶解。 建议取水量参照下面2种方法之一： 方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。当被测绝缘子（包括悬式绝缘子及支柱绝缘子的单元裙段）的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量如表5.1所示。 表5.1绝缘子表面积与盐密测量用水量的关系 面积(cm2) ≤1500 ＞1500～ 2000 ＞2000～ 2500 ＞2500～ 3000 用水量(ml) 300 400 500 600 方法二：按每平方厘米表面积用水0.2ml计算总用水量。 将上述溶剂平均装入三个洁净的烧杯。以300ml为例，取A、B、

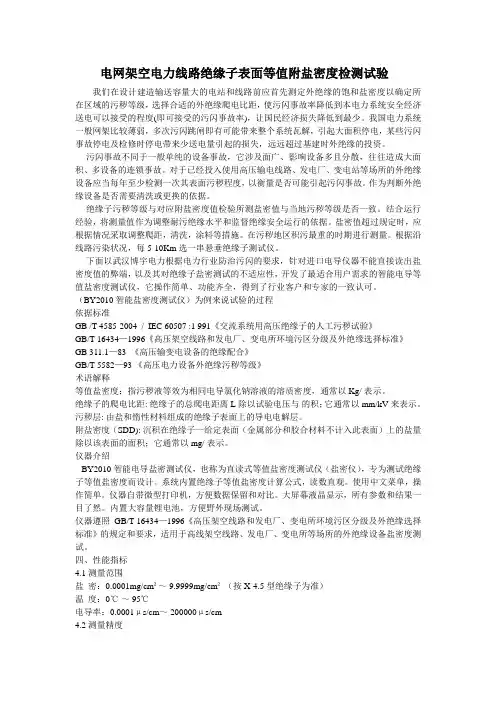

电网架空电力线路绝缘子表面等值附盐密度检测试验 我们在设计建造输送容量大的电站和线路前应首先测定外绝缘的饱和盐密度以确定所在区域的污秽等级，选择合适的外绝缘爬电比距，使污闪事故率降低到本电力系统安全经济送电可以接受的程度(即可接受的污闪事故率)，让国民经济损失降低到最少。我国电力系统一般网架比较薄弱，多次污闪跳闸即有可能带来整个系统瓦解，引起大面积停电，某些污闪事故停电及检修时停电带来少送电量引起的损失，远远超过基建时外绝缘的投资。 污闪事故不同于一般单纯的设备事故，它涉及面广、影响设备多且分散，往往造成大面积、多设备的连锁事故。对于已经投入使用高压输电线路、发电厂、变电站等场所的外绝缘设备应当每年至少检测一次其表面污秽程度，以衡量是否可能引起污闪事故。作为判断外绝缘设备是否需要清洗或更换的依据。 绝缘子污秽等级与对应附盐密度值检验所测盐密值与当地污秽等级是否一致。结合运行经验，将测量值作为调整耐污绝缘水平和监督绝缘安全运行的依据。盐密值超过规定时，应根据情况采取调整爬距，清洗，涂料等措施。在污秽地区积污最重的时期进行测量。根据沿线路污染状况，每5-10Km选一串悬垂绝缘子测试仪。 下面以武汉博宇电力根据电力行业防治污闪的要求，针对进口电导仪器不能直接读出盐密度值的弊端，以及其对绝缘子盐密测试的不适应性，开发了最适合用户需求的智能电导等值盐密度测试仪，它操作简单、功能齐全，得到了行业客户和专家的一致认可。 （BY2010智能盐密度测试仪）为例来说试验的过程 依据标准 GB /T 4585-2004 / IEC 60507 :1 991《交流系统用高压绝缘子的人工污秽试验》 GB/T 16434—1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》 GB 311.1—83 《高压输变电设备的绝缘配合》 GB/T 5582—93 《高压电力设备外绝缘污秽等级》 术语解释 等值盐密度：指污秽液等效为相同电导氯化钠溶液的溶质密度，通常以Kg/ 表示。 绝缘子的爬电比距: 绝缘子的总爬电距离L除以试验电压与的积；它通常以mm/kV来表示。污秽层: 由盐和惰性材料组成的绝缘子表面上的导电电解层。 附盐密度（SDD): 沉积在绝缘子一给定表面（金属部分和胶合材料不计入此表面）上的盐量除以该表面的面积；它通常以mg/ 表示。 仪器介绍 BY2010智能电导盐密测试仪，也称为直读式等值盐密度测试仪（盐密仪），专为测试绝缘子等值盐密度而设计。系统内置绝缘子等值盐密度计算公式，读数直观。使用中文菜单，操作简单。仪器自带微型打印机，方便数据保留和对比。大屏幕液晶显示，所有参数和结果一目了然。内置大容量锂电池，方便野外现场测试。 仪器遵照GB/T 16434—1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》的规定和要求，适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。 四、性能指标 4.1 测量范围 盐密：0.0001mg/cm2～ 9.9999mg/cm2（按X-4.5型绝缘子为准） 温度：0℃～ 95℃ 电导率：0.0001μs/cm～ 200000μs/cm 4.2 测量精度
